前言

      在 Linux 网络编程的学习路上，TCP 协议是绕不开的核心。很多同学熟练写出 socket 通信代码，但对 TCP 报文的内部构造、可靠传输底层原理一知半解，遇到网络异常、丢包等问题时很难定位根因。       本篇将从 TCP 在网络分层模型中的位置开始，梳理数据发送的本质；深度拆解 TCP 报头完整结构，本篇文章主要讲解TCP报头中4位首部长度字段的讲解，结合 Linux 内核源码视角认识 TCP 头部实现，对比 TCP 与 UDP 报头的差别。最后讲解 TCP 可靠性最基础的两大机制：确认应答与超时重传，帮你搭建 TCP 底层知识框架，为后续TCP报头中其他字段的内容讲解做好铺垫。

一、TCP 基础回顾

  1.1 TCP 在网络分层模型中的位置

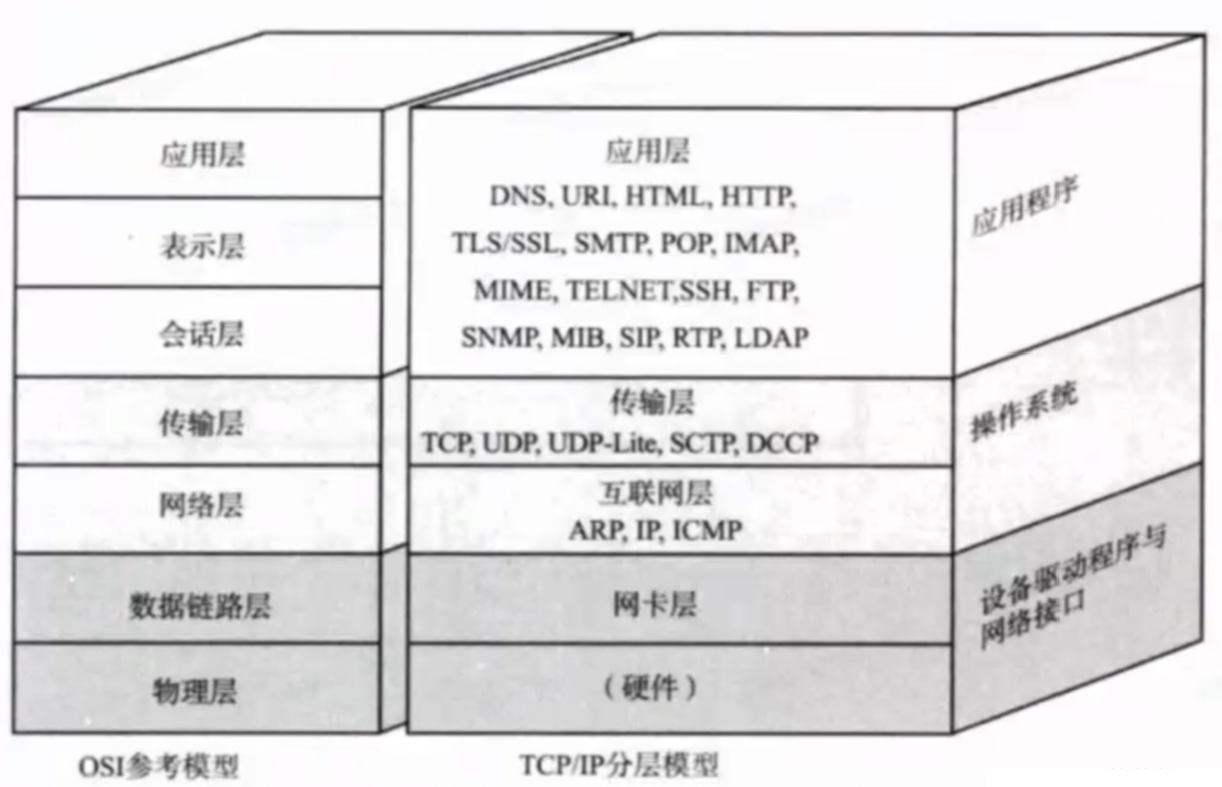

      我们先来回顾经典网络分层模型，明确 TCP 协议所在的层级：

      TCP 工作在传输层，它的核心职责是在两台主机上的应用进程之间，搭建一套面向连接、具备可靠性保障的字节流通信通道。

  1.2 数据传输的真实流程

      应用程序向网络发送数据，本质只是通过系统调用把数据拷贝到操作系统内核缓冲区，数据如何发送、发多少、出错如何处理、如何保证可靠，全部由操作系统 内部的 TCP 模块控制。

• 发送端：应用层数据序列化 → 调用 write/send 拷贝到内核发送缓冲区 → TCP 模块封装并发送。
• 接收端：TCP 模块接收数据到内核接收缓冲区 → 调用 read/recv 拷贝到应用层 → 应用层反序列化解析。

  1.3 系统调用的本质

      不少刚接触网络编程的同学都会产生一个误解：调用write或者send系统调用，数据就会立刻被发送到网络中。但真实的流程并非如此。 应用程序执行发送操作，本质仅仅是把用户态的数据拷贝到操作系统内核维护的 TCP 发送缓冲区里。

应用程序 write() → 拷贝数据至TCP发送缓冲区 → TCP协议栈自主决定发送时机与数量 → 网络

      数据进入内核缓冲区之后，什么时候发、一次发送多少字节、以多快速度发送，全部由内核里的 TCP 协议栈自主调度，上层应用无法直接干预。这也是 TCP 被叫做传输控制协议的根本原因。

      除发送缓冲区之外，TCP 还会维护一块接收缓冲区。对端发来的数据会先存入接收缓冲区，等待应用程序主动调用 read 函数读取。       发送缓冲区与接收缓冲区共同造就了 TCP字节流的核心特点：TCP 只把数据当成连续无边界的字节序列进行传输，传输层本身不会感知、维护应用层的报文边界，这也是 TCP 粘包现象产生的根源。

二、TCP 协议报文段格式

      TCP 报文由TCP 报头和有效载荷两部分组成，有效载荷为应用层数据，如 HTTP 请求、HTTP 响应、字符串数据等。TCP 报头由固定 20 字节的标准部分和最多 40 字节的可选部分组成，总长度范围为 20~60 字节。

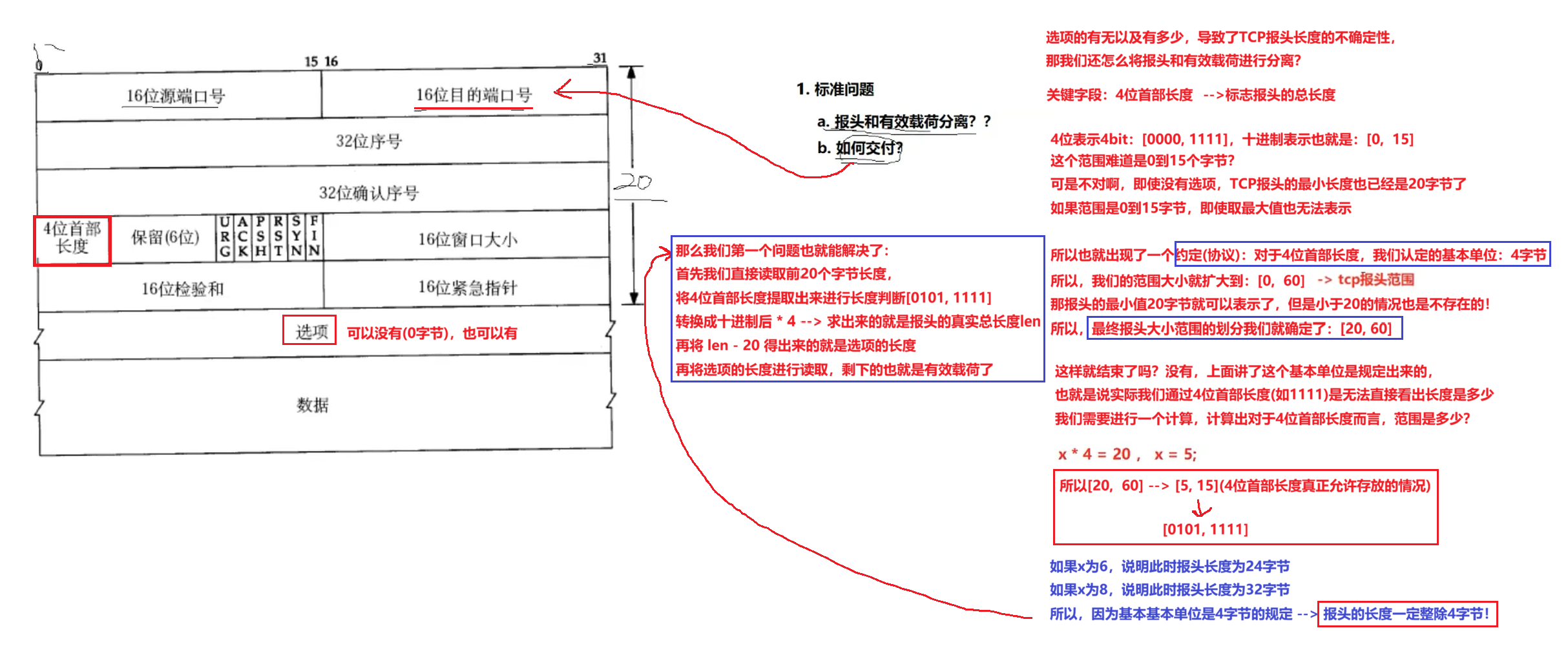

  2.1 TCP 报头整体结构

  2.2 核心字段简单介绍(后续一一详解)

    2.2.1 源 / 目的端口号（16 位）

      这两个字段负责完成数据的分发工作，用来确定收到的数据该交付给主机上哪一个进程。

端口的取值区间是 0~65535，按照用途划分为三类：

• 0~1023：公认的知名端口，专门分配给标准网络服务，例如 HTTP 占用 80 端口、HTTPS 为 443、SSH 使用 22 端口。
• 1024~49151：注册端口，留给开发者的业务程序自行选用。
• 49152~65535：动态临时端口，由操作系统在程序发起连接时自动分配。

    2.2.2 32 位序号与确认序号

      这两个字段构成 TCP 可靠传输的基础。TCP 会为传输的每一个字节数据分配独立编号，序号代表当前报文段里第一个数据字节的编号。

      确认序号的含义：我已经成功收到确认序号之前的全部字节，请对方从该序号位置继续发送后续数据(非常重要，后续会进行详细讲解)。       举个例子：A 发送序号 1~1000 的数据，B 接收完成后，会回复确认序号为 1001 的 ACK 报文。

    2.2.3 4 位首部长度(本篇重点)

      该字段用来标记 TCP 头部整体长度，单位是 4 字节。TCP 头部长度范围为 20~60 字节。

• 最小值为 5，代表基础 20 字节无选项的 TCP 报头；最大值 15，对应 60 字节，选项部分占满。
• 接收方依靠这个字段，区分 TCP 头部和后面的应用数据。

    2.2.4 6 位标志位

      6 个标志位用于管控 TCP 连接状态以及数据传输行为：

• URG：紧急指针生效
• ACK：确认序号有效，数据传输阶段报文一般都会置 1
• PSH：通知接收端尽快把缓冲区数据上交应用层
• RST：强制断开、重置连接
• SYN：请求建立连接
• FIN：请求关闭连接

  2.3 内核 TCP 报头结构体实现

      TCP 报头在 Linux 内核源码中以struct tcphdr结构体定义（位于include/linux/tcp.h），利用 C 语言位段精准控制每一个比特位，同时通过条件编译适配不同 CPU 的大小端，和网络报文二进制布局保持一致。

// linux kernel include/linux/tcp.h
struct tcphdr {
__be16 source; // 16位源端口号，网络字节序（大端）
__be16 dest; // 16位目的端口号，网络字节序
__be32 seq; // 32位序号
__be32 ack_seq; // 32位确认序号
#if defined(__LITTLE_ENDIAN_BITFIELD)
__u16 res1:4, // 保留位4位
doff:4, // 4位首部长度（数据偏移）
fin:1, // FIN标志：关闭连接
syn:1, // SYN标志：建立连接
rst:1, // RST标志：重置连接
psh:1, // PSH标志：推送数据
ack:1, // ACK标志：确认号有效
urg:1, // URG标志：紧急指针有效
ece:1, // ECE标志：显式拥塞通知回显
cwr:1; // CWR标志：拥塞窗口减小
#elif defined(__BIG_ENDIAN_BITFIELD)
__u16 doff:4, // 大端模式下，位段顺序相反
res1:4,
cwr:1,
ece:1,
urg:1,
ack:1,
psh:1,
rst:1,
syn:1,
fin:1;
#else
#error "Adjust your <asm/byteorder.h> defines"
#endif
__be16 window; // 16位窗口大小
__sum16 check; // 16位检验和
__be16 urg_ptr; // 16位紧急指针
};

源码解读：

• 位段的使用：TCP 报头中有很多单个位的标志，使用 C 语言的位段特性可以节省内存，同时方便按位操作。
• 大小端适配：由于不同 CPU 架构的字节序不同，内核通过条件编译来适配小端和大端模式下的位段顺序。
• 网络字节序：所有多字节字段（如source、dest、seq等）都使用__be16或__be32类型，表示网络字节序（大端）。

  2.4 TCP 与 UDP 报头的关键区别

      不少学习者会有这样的疑问：UDP 报头里专门设计了 16 位的长度字段，TCP 报头却没有，这是为什么？

答案在于两者提供的服务模型截然不同：

• UDP 是面向数据报的：每一个 UDP 报文都是相互独立、自带边界的数据单元。报头中的长度字段用于告知接收方这条报文的总长度，接收端据此精准地分割出报头和有效载荷，确定数据的起止位置。
• TCP 是面向字节流的：TCP 把数据视作一段连续、没有边界的字节流，传输层并不关心应用层报文的划分边界。TCP 的核心职责是保证字节流可靠、有序地送达对端，而报文边界需要交由应用层自行定义与处理。

      一句话总结：UDP 需要长度字段来界定每条独立报文的边界，所以头里带长度；TCP 把边界问题留给了应用层，传输层只管搬运字节流，因此不需要长度字段，只需要通过计算将报头和有效载荷进行分离即可。

三、4 位首部长度：TCP 首部长度计算规则

  3.1 引出两大核心问题

    3.1.1 有效载荷如何进行分用？

      接收方根据16 位目的端口号将数据交付给对应的应用程序，实现多应用同时网络通信的隔离与分发。

    3.1.2 报头与有效载荷如何进行分离？

      答案：借助4位首部长度。       TCP 标准报头前 20 字节固定可提取，结合 4 位首部长度计算出总报头长度，即可完成报头与有效载荷的分离；TCP 报文无自身总长度字段，需结合 IP 层长度计算有效载荷长度。

  3.2 核心规则

      TCP 头部的 4 位首部长度字段，计量单位不是字节，而是 4 字节。用读取到的字段值 N 乘以 4，才能得到 TCP 头部真实的字节长度。

  3.3 取值范围与计算

• 最小取值：5 → 5×4=20 字节，代表不带任何选项的基础标准报头。
• 最大取值：15 →15×4=60 字节，代表选项区域填满，达到报头上限。
• 发送写入：将 TCP 实际头部总长度除以 4，结果存入这个 4 位字段。
• 接收读取：取出 4 位字段的值，乘以 4，换算为真实报头总字节长度。

  3.4 4 字节对齐要求

      TCP 报头强制要求4 字节对齐，也就是报头总长度一定能被 4 整除，对应二进制形式下最后两个 bit 永远为 0。 借助这个特性，仅用 4bit 的存储空间，就可以表达最大 60 字节的头部长度，节省报文空间。

  3.5 选项长度计算

      选项部分字节长度计算公式：       选项长度 = 首部长度字段值 × 4 − 20       选项区域最大容量为 40 字节。

  3.6 计算流程

      TCP 基础固定部分占 20 字节，选项区域在固定头部之后，可根据需求增加，也可以为空。 接收端解析报文的完整流程：

小结：4 位的取值范围本身仅能表达 0~15，但是 TCP 报头最小就需要 20 字节，因此该字段实际可用范围是 5~15，对应报头 20~60 字节。

四、TCP 可靠性机制：确认应答与超时重传

  4.1 网络传输不可靠的根源

      底层网络传输本身不具备可靠保障。数据跨越多个路由设备、经过多段物理链路转发，通信两端距离越远，越容易遇到数据包丢失、传输延迟、报文乱序、应答报文丢失等各类异常问题。

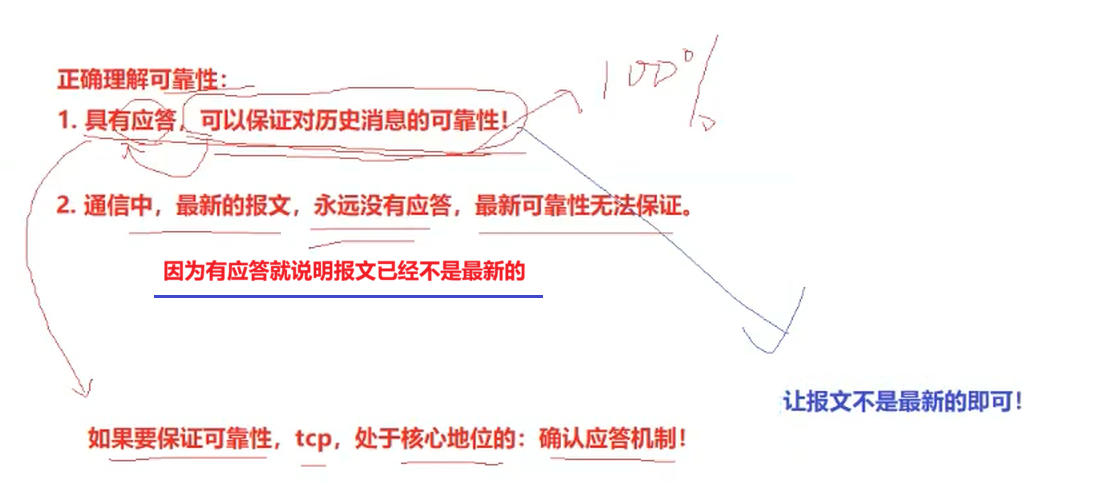

  4.2 TCP 可靠性的准确含义

      首先要明确一个核心结论：不存在能够做到绝对 100% 可靠的网络传输协议。 这就是经典的 “蓝军红军问题”：永远存在刚发出、还没有收到应答的报文，发送方无法确认对方是否成功收到。

      TCP 所说的可靠，并不是保证所有报文一定不会丢、不会出错，它的定义是：凡是已经收到对方 ACK 应答确认的历史数据，可以保证已经完整送达；尚未收到应答的报文，传输状态未知，TCP 不做可靠性承诺。

      可以用对话场景简单理解：A 向 B 提问，B 回复消息代表 A 的消息已经被对方收到，本次通信确认可靠。但是 B 的这条回复能不能送达 A，B 本身无法确认，需要 A 再做应答确认。这种一问一答的确认循环，就意味着永远存在未确认的最新报文，网络无法实现全局绝对可靠。TCP 的核心价值，就是依靠一系列机制，保证所有已经应答完成的历史数据可靠交付。

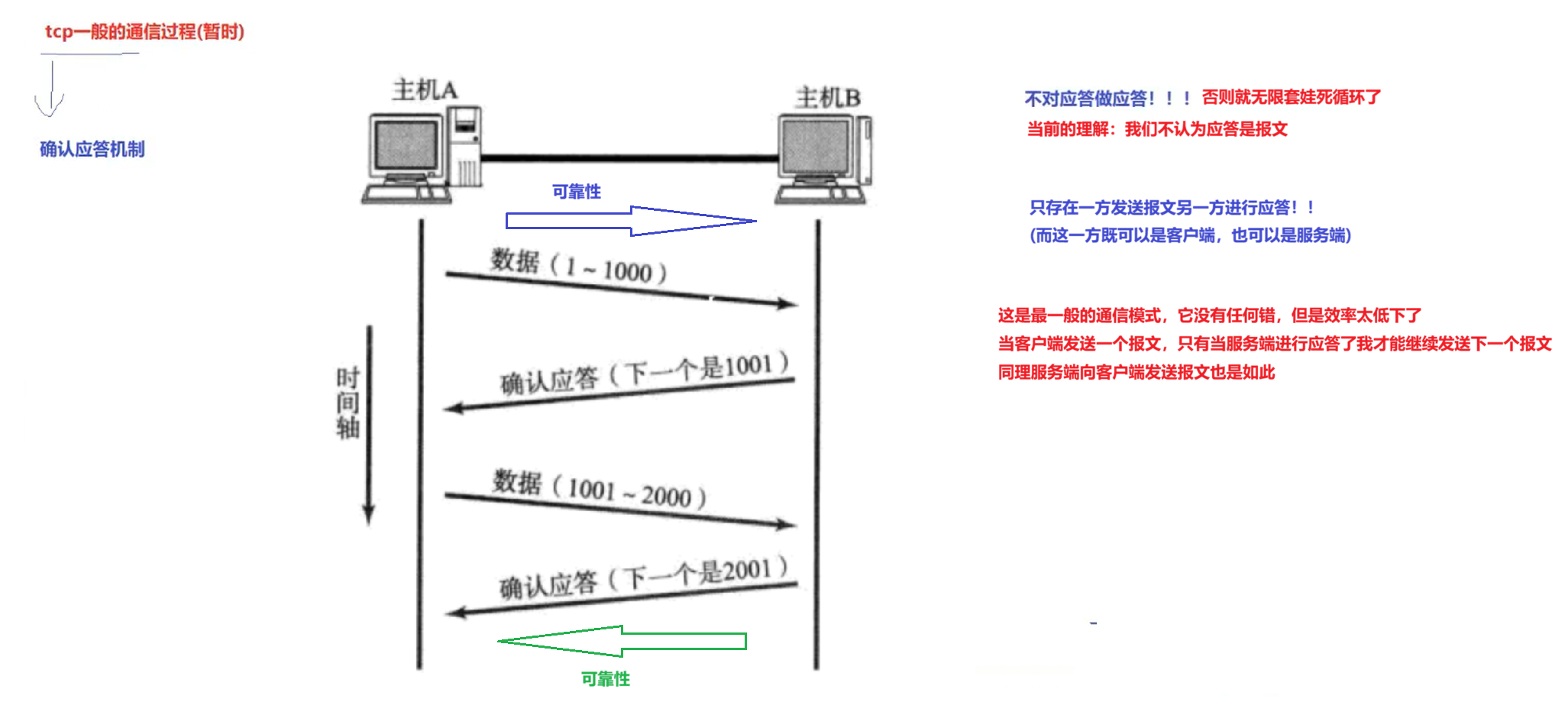

  4.3 确认应答（ACK）机制

      确认应答是 TCP 实现可靠传输最基础、最核心的底层机制。 TCP 会把传输的每一个字节数据分配独立序号。当主机 A 向主机 B 发送数据段之后，B 收到数据，必须向 A 返回一条 ACK 确认报文。

工作流程：

• A 发送序号 1~1000 的数据段给 B
• B 接收完成，回复确认序号为 1001 的 ACK 报文
• A 收到 ACK，就确定 1~1000 字节已经被 B 完整接收
• 之后 A 继续发送 1001~2000 字节的数据

两个关键细节：

      TCP 属于全双工协议，两端可以同时互相发送数据。双向传输直接复用这套确认应答逻辑，A 发数据 B 应答、B 发数据 A 应答，保障双向的数据传输可靠性。

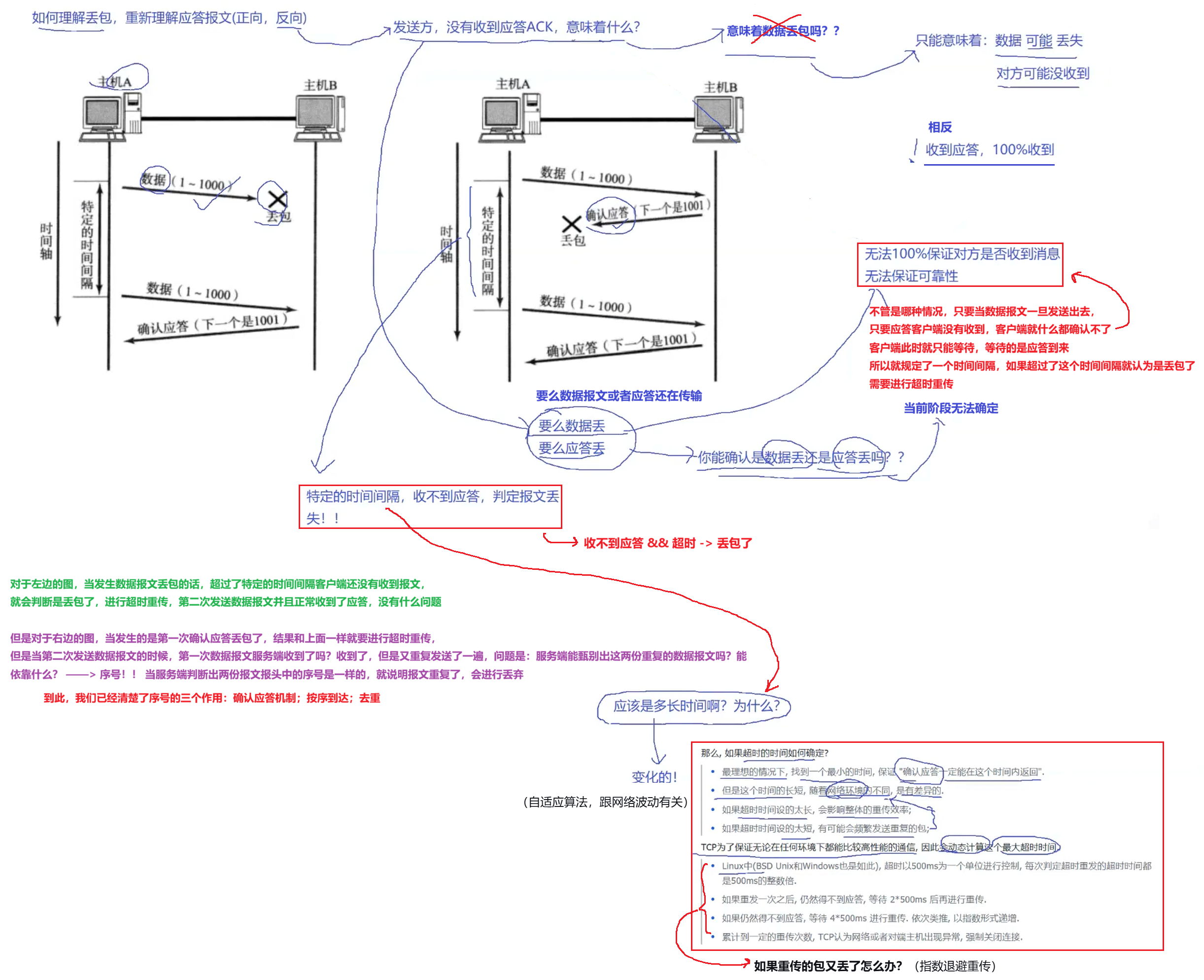

  4.4 超时重传机制：可靠性兜底方案

      确认应答保障正常场景下的可靠传输，超时重传则用来处理各类网络异常，是 TCP 可靠性体系的兜底机制。

      当主机 A 发送数据之后，启动专属超时计时器。如果在超时时间内，A 没有收到 B 返回的 ACK，此时 A 无法区分下面两种情况：

• 数据丢包：原始数据报文在传输途中丢失，B 根本没有收到数据，自然不会回复 ACK
• 应答丢包：B 已经成功收到数据并发出 ACK，但是这条 ACK 应答报文在链路传输时丢失

      TCP 对此采用统一处理策略：只要超时未收到 ACK，就判定本次传输异常，自动重传对应的数据段。

TCP 的去重机制

      重传可能会带来报文重复到达的问题(上面应答丢包的情况)。接收端依靠 TCP 序号识别重复报文，自动丢弃重复的数据，保证上层应用只会收到一份数据，避免重复处理。

动态超时时间

      TCP 的超时等待时间不是固定不变，会根据网络情况动态调整。

• Linux 以 500ms 作为基础时间单位
• 首次超时等待 500ms
• 重传之后依旧收不到 ACK，等待时间翻倍（1000ms）
• 以此类推，超时时间指数递增
• 当重传次数达到阈值，TCP 判定网络或者对端异常，直接关闭连接

      总结：确认应答用来确认成功接收；超时重传用来修复丢包异常；序号同时支撑报文排序和重复报文去重，三者一起构成 TCP 可靠传输的基础。

结束语

      本篇我们重点围绕 TCP 报头里的4 位首部长度字段展开解析，同时讲解了 TCP 可靠传输的两大基础机制：确认应答与超时重传。TCP 报头包含的字段繁多，本文不会一次性全部讲完，剩余的端口、序号、标志位等其他报头字段，会放在后续系列文章中逐一进行详细拆解。

        我们首先理清了 TCP 在网络分层中的位置，理解 TCP 数据发送的本质；然后聚焦首部长度这个重点字段，理解它如何界定 TCP 头部边界、区分头部与应用数据。确认应答保障数据有序接收，超时重传用来应对网络丢包，二者共同构筑起 TCP 可靠传输最底层的保障。掌握这部分基础，才能更好地理解 TCP 后续的滑动窗口、拥塞控制等复杂逻辑。本篇作为系列第一篇，只做基础打底，让我们期待下一篇继续深挖 TCP 协议。
