前言： 篇36 留了句话——线程划分地址空间，本质上就是在划分页表。这句话的分量，要把页表拆开才掂得出来。线程（二）接着把它拆开——物理内存怎么管，虚拟地址怎么一步步变成物理地址。从 4KB 起步，依次拆页框、两级页表、MMU 翻译、缺页中断，TLB 收口。

一、资源都按 4KB 划分

1.1 分页解决什么问题

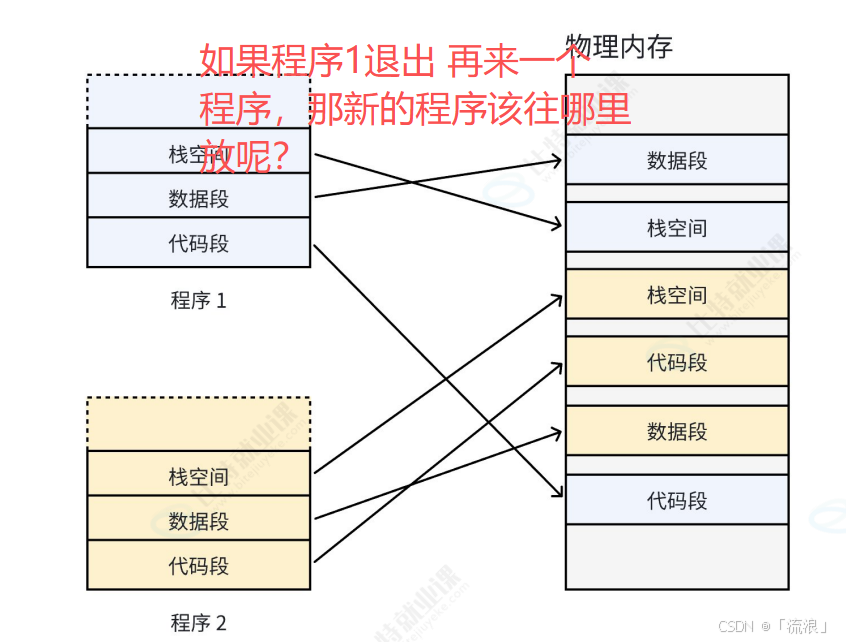

多个进程同时跑，物理内存怎么分？最直觉的方案：每个进程分一块连续内存。问题立刻就来——进程 A 明明只用了 200MB，却占着 1GB；想缩也缩不掉，别人用不上，它自己也挪不走。

更难受的在后面：进程退出后，内存里留下东一块西一块的空洞。新进程明明总量够，却找不到一块连续的地方放——这就是碎片。根子上的病因就一个字：连。凡是要求连续分配，碎片早晚找上门。

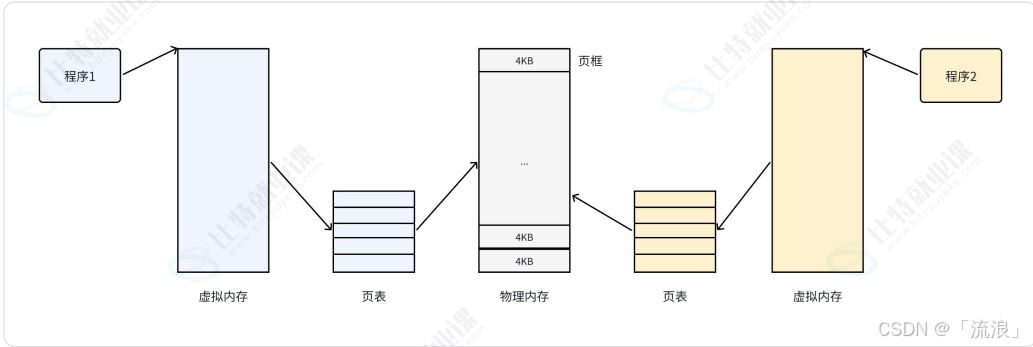

分页的思路是把「连续」从物理世界搬走：虚拟地址空间保持连续，物理内存切成 4KB 的小块，哪里有空放哪里，中间靠一张映射表把两边对上——这张表就是页表。进程看到的还是连续地址，物理内存却被用得干干净净。

于是第一个结论出来了：整个体系的基本粒度是 4KB。而且这一刀不是随便切的，往下看它出现在多少个地方。

1.2 磁盘和内存，处处是 4KB

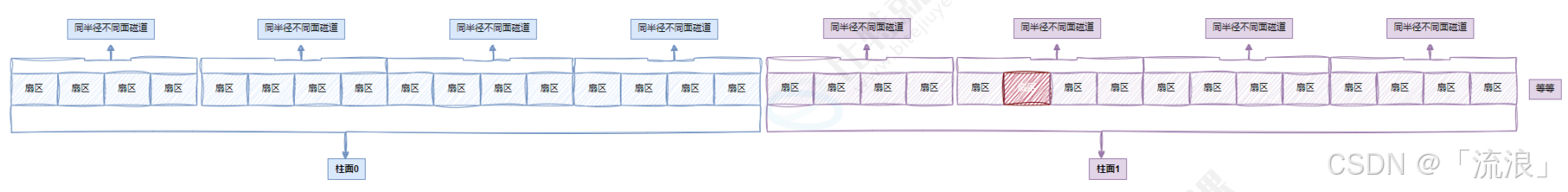

【衔接篇20】先看磁盘这一头。篇20 拆文件系统时讲过：磁盘硬件的最小读写单位是扇区（传统 512B），文件系统格式化时把连续 8 个扇区封装成 4KB 的块，文件哪怕只有 1 字节也要占一整块。所以磁盘上的数据，天然就是按 4KB 存的。

可执行程序本身就是文件——它躺在磁盘上的时候，就已经按 4KB 一段一段排好了。

再看内存这一头。内存的使用单位是字节，但管理单位是 4KB：物理内存被切成一个一个 4KB 的块，这个块就叫页框（也叫页帧）。

两头对齐之后，磁盘和内存之间的 IO 交换也以 4KB 为单位：一次搬一页，不多不少。这个 4KB 的粒度是操作系统定的，磁盘、内存、交换，全线统一。

1.3 处处 4KB 的连锁现象

粒度统一的好处是处处对得上。前面几篇反复出现过的现象，现在可以串成一条线：

为什么这些操作全以页为单位？因为映射和分配的最小单位就是页——对齐粒度，才能一次到位。物理内存被切成了页框，接下来就该看操作系统怎么管这一大堆页框了。

二、OS 用数组管理页框

2.1 先描述 struct page

老规矩，操作系统管理任何资源都是两步：先描述，再组织——篇11 讲进程时立过这个方法论，管页框同样适用。

描述页框的结构体叫 struct page：物理内存里每一个 4KB 页框，都对应一个 struct page。它有三个核心参数：

• flags：状态位。记录页框当前的状态，比如 PG_locked（正在被内核操作，先锁住）、PG_uptodate（数据已就绪）等
• _mapcount：引用计数。有多少个虚拟地址映射到了这个页框——共享内存、共享库的页，这个计数会大于 1
• virtual：这个页框对应的虚拟地址，内核想访问页框内容时走它

/* include/linux/mm_types.h */
struct page {
/* 原子标志，有些情况下会异步更新 */
unsigned long flags;

union {
struct {
/* 换出页列表，例如由 zone->lru_lock 保护的 active_list */
struct list_head lru;

/* 如果最低位为0，则指向 inode
* address_space，或为NULL
* 如果页映射为匿名内存，最低为置位
* 而且该指针指向 anon_vma 对象
*/
struct address_space* mapping;

/* 在映射内的偏移量 */
pgoff_t index;

/* 由映射私有，不透明数据
* 如果设置了 PagePrivate，通常用于 buffer_heads
* 如果设置了 PageSwapCache，则用于 swp_entry_t
* 如果设置了 PG_buddy，则用于表示伙伴系统中的阶
*/
unsigned long private;
};

struct { /* slab, slob 和 slub 分配器 */
union {
struct list_head slab_list; /* 复用 lru 字段 */

struct { /* 部分页（partial pages） */
struct page* next;
#ifdef CONFIG_64BIT
int pages; /* 剩余的页数 */
int pobjects; /* 大约的对象数量 */
#else
short int pages;
short int pobjects;
#endif
};
};

struct kmem_cache* slab_cache; /* 不适用于 slob */

/* 双字对齐边界 */
void* freelist; /* 第一个空闲对象 */

union {
void* s_mem; /* slab：第一个对象的地址 */
unsigned long counters; /* SLUB 分配器使用 */
struct { /* SLUB 分配器 */
unsigned inuse : 16; /* 已使用的对象数目 */
unsigned objects : 15; /* 总对象数目 */
unsigned frozen : 1; /* 是否冻结 */
};
};
...
};
};

union {
/* 内存管理子系统中映射的页表项计数，用于表示页是否已经映射，
* 还用于限制逆向映射搜索 */
atomic_t _mapcount;
unsigned int page_type;
unsigned int active; /* SLAB 分配器使用 */
int units; /* SLOB 分配器使用 */
};
...

#ifdef defined(WANT_PAGE_VIRTUAL)
/* 内核虚拟地址（如果没有映射则为NULL，即高端内存） */
void* virtual;
#endif /* WANT_PAGE_VIRTUAL */
...
}

2.2 再组织 mem_map 数组

每个页框都有了描述符，接下来把它们组织起来。4GB 物理内存 ÷ 4KB = 1048576 个页框，于是用一个数组把所有描述符串起来：

struct page *mem_map[1048576]——数组下标就是页框编号，对页框的管理，从此变成对数组的管理。

操作系统管页框，面临的核心问题就一个：哪些 4KB 被占用了，哪些还空着？答案就在 struct page 的 flags 里——每个描述符都记着自己的状态：占用、空闲、保留。分配内存时扫数组找状态为空闲的项，释放时把状态改回去。

#define PG_locked 0 /* 页已加锁，别碰它 */
#define PG_error 1 /* 页发生错误 */
#define PG_referenced 2 /* 页最近被访问过 */
#define PG_uptodate 3 /* 页内容已从磁盘读全，数据是完整的 */

#define PG_dirty 4 /* 页是脏的，内容被改过还没写回 */
#define PG_lru 5 /* 页在 LRU 回收链表上 */
#define PG_active 6 /* 页在活跃链表上，最近常用 */
#define PG_slab 7 /* slab 调试用 */

#define PG_checked 8 /* 内核 2.5 早期就该删掉的残留 */
#define PG_arch_1 9 /* 架构相关，平台自定义 */
#define PG_reserved 10 /* 该页保留，不分配给用户空间 */
#define PG_private 11 /* ->private 字段里有东西（缓冲头等） */

#define PG_writeback 12 /* 页正在回写磁盘 */
#define PG_nosave 13 /* 系统休眠/恢复时使用 */
#define PG_compound 14 /* 这是复合页的一部分（巨型页） */
#define PG_swapcache 15 /* 交换页：private 字段存的是 swp_entry_t */

#define PG_mappedtodisk 16 /* 页在磁盘上已经分配了块 */
#define PG_reclaim 17 /* 等着被尽快回收 */
#define PG_nosave_free 18 /* 空闲页，不应该被写回 */
#define PG_buddy 19 /* 页是空闲的，挂在伙伴系统链表上 */

这个数组模型是 32 位下最直白的形态，对应内核文档里的 FLATMEM（平坦模型）；现代 64 位机器物理内存布局不连续，内核改用 SPARSEMEM 把数组按区块管理——但思想没变：一个页框一个 struct page，管理结构跟上物理布局。

2.3 数组带来的红利

数组组织还有一个隐藏好处：知道下标，就等于知道物理地址。第 index 个页框的起始物理地址 = index × 4KB——下标和物理地址之间只隔一个乘法。

再算上页内偏移，完整的公式是：物理地址 = 页框起始地址 + 页内偏移。管理结构和物理布局严格对齐，这就是用数组组织描述符的回报。

三、申请物理内存的流程

3.1 申请流程就两步

把前面两章拼起来，申请物理内存的全过程就两步：

第一步，查 mem_map 数组，找到一个状态为空闲的 page——这一步解决「物理内存从哪来」。

第二步，建立页表映射——把虚拟地址和这个 page 背后的物理页框对上，这一步解决「虚拟地址怎么够到它」。映射建立好，这块内存才能用。申请多大内存，就走多少轮这个流程，每轮对应一个 4KB 页。

3.2 文件缓存场景，一个页框挂在多个数据结构里

读文件时，数据从磁盘搬进内存缓存起来，同样按 4KB 页存放。这些 page 除了在 mem_map 数组里有一席之地，还会挂进一棵按「文件偏移」组织的树里(基数树)，树的 slots 指向 page——下次按偏移一查，直接命中缓存，不用再读磁盘。

struct radix_tree_node {
unsigned int height; /* 从这层往下还有几层 */
unsigned int count; /* slots 里有多少个非空项 */
struct radix_tree_node *parent; /* 父节点指针 */
void *slots[RADIX_TREE_MAP_SIZE]; /* 核心：存东西的槽位数组 */
/* 标签位图，用来快速查"所有脏页""所有正在回写的页" */
unsigned long tags[RADIX_TREE_MAX_TAGS][RADIX_TREE_TAG_LONGS];
};

注意这里的关键事实：同一个页框，同时存在于多个数据结构中——mem_map 数组里挂着一份，文件缓存树里挂着一份，进程的页表里还要映射一份。三条线各自管理自己关心的维度，但指的是同一块 4KB 物理 内存。

补一句真实内核的演进：这棵缓存树早期叫 radix-tree，Linux 4.20 起换成了 XArray——接口更简洁、并发更友好，一页多挂的组织思想不变。

四、32 位下的两级页表

4.1 页表到底长什么样

先纠正一个直觉：页表不是一张表，而是一套。页目录存放下级页表的地址，页目录里的内容被称为表项，表项指向页表；页表里面是页的地址，指向真正的页框。

每个表项占 4 字节。页目录和页表本身也各占一个 4KB 页框——记住这个细节，马上要算账。

4.2 只用一张页表行不行

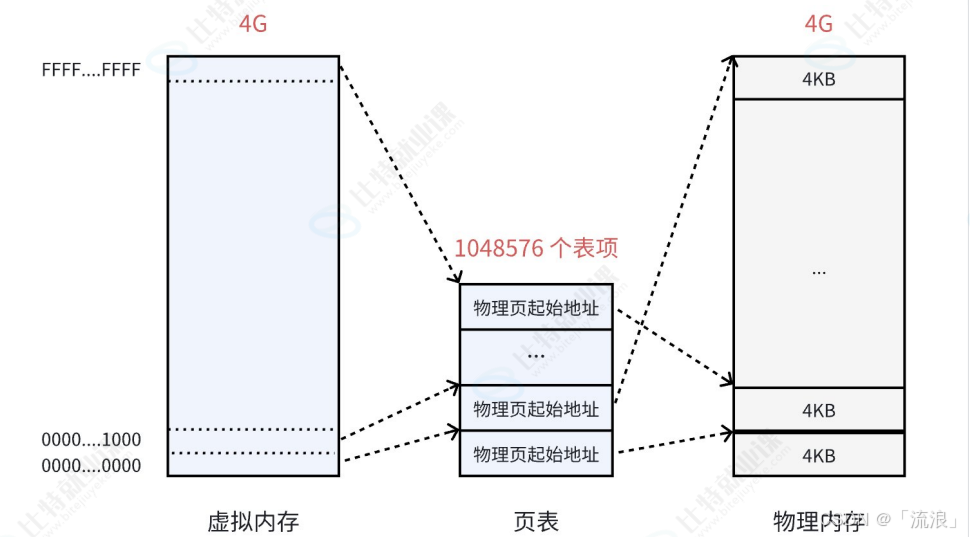

既然是映射表，为什么不干脆用一张大表把 4GB 全映射完？算笔账：4GB ÷ 4KB = 1048576 个页，每项 4B，一张全量表 = 1048576 × 4B = 4MB。这 4MB 是每进程一份，而且三个雷全踩：

• 太占内存：100 个进程什么都不干，光页表就吃掉 400MB
• 必须连续存放：一张大表要按下标索引，得占 4MB 连续物理内存——第一章刚骂过的连续分配老毛病又犯了
• 大多用不到：程序有局部性，实际活跃的地址区间很小，绝大多数表项建了从来没人查

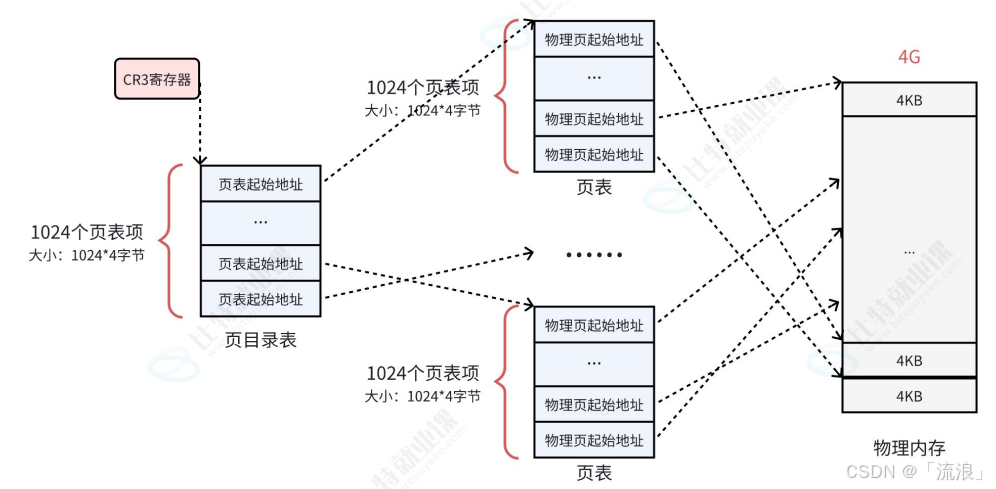

两级方案反着来：页目录常驻，只占 4KB；页表按需建——进程用到哪段虚拟地址，才为那段建页表。没用到的地址区间，页目录里对应的表项空着，下面整整一张 4KB 页表都省了。

4.3 虚拟地址划分 10 加 10 加 12

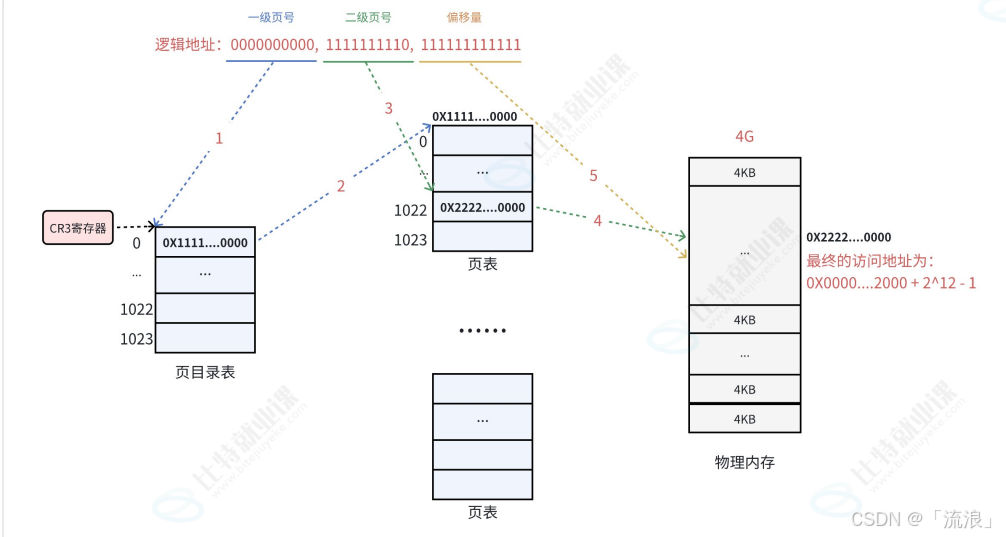

两级体系下，32 位虚拟地址被切成三段：高 10 位是页目录索引，中间 10 位是页表索引，低 12 位是页内偏移（Intel SDM Vol.3A 的 32 位分页格式）。

为什么各是 10 位？页目录、页表都是 4KB 页框，里面装 4KB ÷ 4B = 1024 个表项，寻址 1024 个下标正好要 10 位。这也回应了 4.1 的细节：一张页表本身就占一个页框——1024 项 × 4B = 4KB，分毫不差。

那为什么低 12 位不用翻译？两个原因叠出来。【衔接篇21/22】 其一，从 ELF 文件的角度：程序加载时 section 合并成 segment、按 4KB 对齐装入内存——页内的排布在加载时就定死了。

其二，从局部性原理的角度：程序一段时间内只密集访问少数几页。翻译要解决的问题是「哪一页」（高 20 位），而「页内第几个字节」这件事，虚拟地址和物理地址天然一致——数据整页搬过来的，页内排布没变，低 12 位直接照抄。

4.4 虚拟地址是索引，物理地址是目标

每个进程都有一套自己的「页目录 + 页表」映射体系，规则一句话：虚拟地址是索引，物理地址是目标。拿虚拟地址的高 20 位当索引，在页目录和页表里逐级查，查出页框号；拼上原样保留的低 12 位偏移，得到物理地址。

写成公式：物理地址 = 页框地址 + 虚拟地址低 12 位。和 2.3 的数组红利对照着看：页框地址 = 页框号 × 4KB，两条路殊途同归。

4.5 线程划分地址空间，本质上就是划分页表

【衔接篇36】 篇36 讲线程时留了句压箱底的话，现在底牌可以掀了：线程进行资源划分，本质是划分地址空间，获得一段合法的虚拟地址——在本质，就是在划分页表。一个线程「拥有」多少资源，就看映射体系里多少页表项指向了它有权访问的页框。

同理，线程进行资源共享，本质是共享虚拟地址——在本质，就是共享页表条目。同一进程的线程们看到的「同一份地址空间」，落到硬件上就是：大家的地址翻译用的是同一套页表。篇36 的所有结论，在这张映射体系里全部落地。

五、MMU 翻译和 CR3控制

5.1 翻译分两个阶段

虚拟地址到物理地址的翻译，分两个阶段。第一阶段：拿虚拟地址的高 20 位查映射体系，找到对应的页框。

第二阶段：取虚拟地址低 12 位作为页内偏移，在页框内访问具体字节。两步拼起来，就是 4.4 的公式落到了硬件上。

这个翻译不是软件干的——CPU 内部有个专门硬件叫 MMU（内存管理单元），页表查询、地址拼接全自动完成。软件只负责把页表建好、把 MMU 指对地方。

5.2 CR3 指向当前进程的页目录

• CR3 是 CPU 里的一个控制寄存器，专门存 “当前进程的页表在哪”。

每个进程一套映射体系，那 MMU 翻译时查的是「当前进程」的那套——怎么知道当前是谁？CPU 里的 CR3 寄存器存着当前进程页目录的物理地址，它是进程的硬件上下文之一。

所以进程切换时，上级页表也要切换：内核调度代码里，切换地址空间的动作就是换 CR3（真实内核路径是 switch_mm() → load_cr3(next->pgd)）。CR3 一换，整套页表就换了，同一个虚拟地址立刻翻译到不同的物理内存——这就是进程隔离在硬件层的开关。

【衔接篇12】 篇12 讲调度切换时列过上下文切换的开销，这里补上最重的一块：换 CR3 不只是写一个寄存器，还会让 MMU 里的翻译缓存大面积作废（第七章展开）。进程切换贵，贵有贵的道理。

5.3 同进程线程切换，不换 CR3

顺着推一个延伸结论：同一进程的线程切换，CR3 根本不用动。线程共享地址空间（篇36），也就是共享 mm_struct、共享页目录——切换前后 MMU 查的是同一套页表。

线程切换比进程切换快，这是其中一层硬道理：省掉页表切换，翻译缓存也不用作废。篇36 对比表里的「切换开销小」，到这里有了完整的硬件解释。

六、缺页中断建立映射

6.1 缺页异常怎么触发

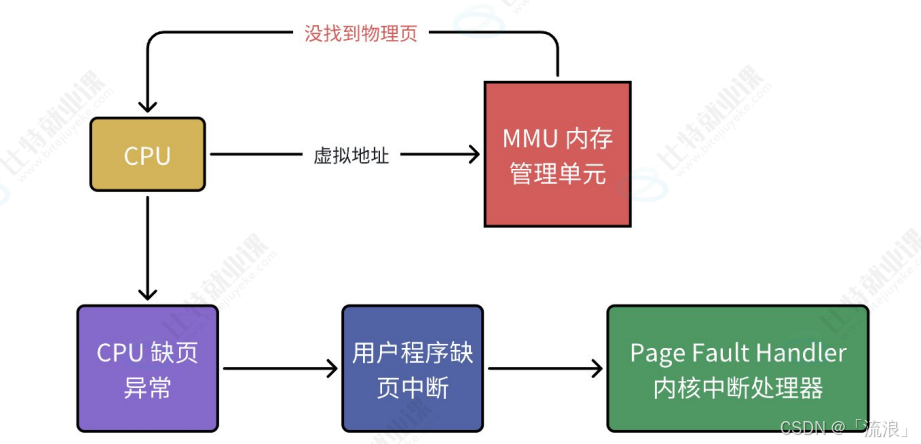

MMU 翻译时查页表，如果发现表项的 PRESENT 位是 0——这页根本不在物理内存里，翻译走不下去。CPU 立刻触发缺页异常（页错误，#PF），暂停当前指令，陷入内核。

内核接手后走完整流程：找到空闲 page（数据在磁盘上的先把数据搬进来）→ 填写物理页框地址 → 补上页表映射 → 重新执行刚才触发缺页的那条指令。这次翻译就通了。

6.2 缺页的三种情况

同样是缺页，内核的处理天差地别，分三种情况：

• Major 缺页（硬缺页）：页框不在内存，数据还在磁盘上——必须先读盘再建映射，要等 IO，慢
• Minor 缺页（软缺页）：页框其实已经在内存里了，比如共享库别的进程早就加载过——只缺映射，建好映射就完事，快
• Invalid（无效访问）：访问的地址根本不合法，越界野指针都算——没得救，内核发 SIGSEGV，段错误杀进程。信号怎么递达、默认动作是什么，信号系列（篇29–35）已经讲透

6.3 三类建映射的场景

把本篇出现的场景收拢一下——写时拷贝、缺页中断、内存申请，三件事看起来不同，内核动作却是同一件：建页表、建映射。

映射一建立，虚拟到物理就通了。这三类场景贯穿了进程、通信、线程几条主线——它们都是页表体系的不同入口。

6.4 顺手看穿 malloc 的底层

用 6.1 的机制回看 malloc：它只是给你登记了一段虚拟地址，物理页一个都没分。等你真正读写那块内存，缺页异常触发，内核这才分配物理页、建立映射——这叫按需分配。

这也解释了为什么 malloc 一个大内存块「秒完成」：账先记上，钱在你真花的时候才扣。面试里「malloc 的内存物理上立刻就有了吗」——答案就藏在缺页异常里。

七、多级页表和 TLB

7.1 多级页表的代价

多级页表在减少连续存储需求、减少储存空间的同时，降低了查询效率。两级映射要查两次表，64 位系统普遍四级甚至五级——每次查询都是实打实的内存访问。

省空间和快，天生是一对矛盾：表拆得越碎越省，查得就越慢。矛盾不能靠歪门邪道化解，只能靠硬件加一层缓存——于是就有了 TLB。

7.2 TLB 工作原理

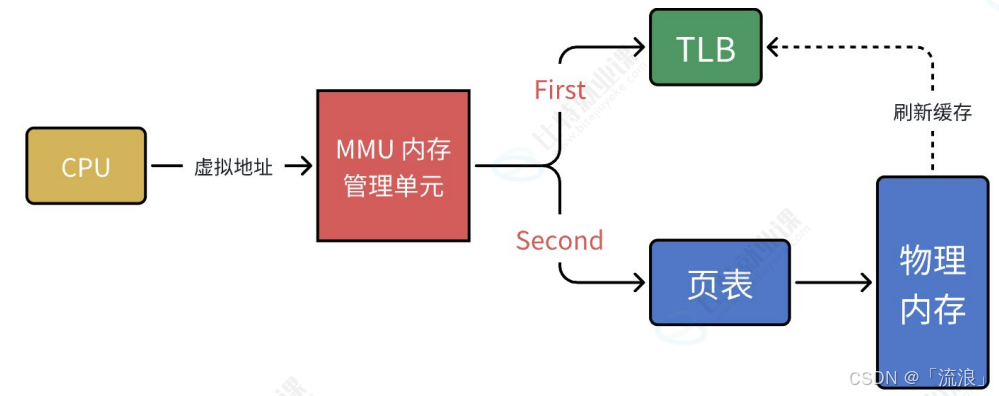

TLB（快表） 是 MMU 里的一小块高速缓存，缓存最近用过的页表项。翻译时 MMU 先查 TLB：命中——直接拿到页框号，页目录页表一个都不用碰；未命中——老老实实走多级查询，查完把结果填进 TLB，同一页下次再访问就是命中。

TLB 什么时候失效？5.2 埋的伏笔在这收：进程切换换 CR3，翻译缓存跟着作废——新进程的映射体系和旧进程完全不同，旧缓存必须清掉。所以切换频繁的系统 TLB 命中率会抖。现代 CPU 用 PCID 给每个地址空间打标签，切换时可以不全刷。

八、全篇总结

收拢成一条线。粒度线：4KB 贯穿磁盘块、页框、IO 交换、写时拷贝、共享内存、segment 加载——处处对齐，一次到位。

• 管理线：先描述（struct page：flags / _mapcount / virtual），再组织（mem_map[1048576]），管理页框 = 管理数组；下标 × 4KB 直接算出物理地址
• 映射线：单级全量表 4MB / 进程且要求连续，两级方案页目录常驻 4KB、页表按需建；地址切 10 + 10 + 12，高 20 位翻译、低 12 位透传
• 硬件线：MMU 两阶段翻译；CR3 存当前进程页目录，进程切换换 CR3，同进程线程切换不换
• 建映射三场景：内存申请、缺页中断、写时拷贝——内核动作同一件；缺页分 Major / Minor / Invalid 三种处理
• 效率线：多级页表省空间但查询变慢，TLB 缓存表项补回速度，换 CR3 时缓存作废

到这里，篇36 的线程共享地址空间、篇15 的虚拟地址空间，全部在页表这套体系里接上了地气。

九、面试官爱问（带答案）

9.1 为什么用两级页表，不用一张大表？

答（推导）：一张全量表要 4GB÷4KB×4B = 4MB，每进程一份、必须连续存放，而局部性原理决定大多表项没人查。两级方案页目录常驻 4KB，页表按需建，没用到的地址区间连页表都不存在——省内存、免连续、贴局部性。

9.2 32 位下虚拟地址怎么一步步变成物理地址？

答（推导 · 已对照面经，转述）：虚拟地址切三段——高 10 位索引页目录（CR3 提供页目录基址），中 10 位索引页表，低 12 位是页内偏移。MMU 先查 TLB，未命中则走两级查表得到页框号，最后物理地址 = 页框地址 + 低 12 位偏移，偏移不做翻译直接透传。

9.3 什么是缺页中断？触发后发生了什么？

答（推导 · 已对照面经，转述）：MMU 查页表发现 PRESENT 位为 0（页不在物理内存），CPU 触发 #PF 异常陷入内核。内核分情况处理：Major 缺页读盘建映射，Minor 缺页只建映射，Invalid 直接 SIGSEGV 杀进程。处理完填好页表项，重新执行触发缺页的指令。

9.4 TLB 是什么？为什么快？什么时候失效？

答（推导 · 面经高频，转述）：TLB 是 MMU 内部缓存页表项的高速缓存。命中时一步拿到页框号，省掉多级查表的多次内存访问，所以快。进程切换写入 CR3 时旧翻译缓存作废（非全局项全部清空）；现代 CPU 的 PCID 机制按地址空间打标签，可避免全量刷新。

9.5 malloc 之后物理内存立刻就有了吗？

答（推导）：没有。malloc 只登记虚拟地址区间，物理页按需分配——首次访问触发缺页异常，内核才分配物理页并建立映射。这也是 malloc 大块内存很快、而首次访问变慢的原因。

9.6 为什么线程切换比进程切换快？

答（推导）：同进程线程共享 mm_struct 和页表（共享地址空间），切换时 CR3 不用换、TLB 不用作废；进程切换要换 CR3，翻译缓存大面积失效，之后一段时间的查表开销都会上升。

9.7 同一个物理页框，内核里有几份管理数据？

答（推导）：至少三处——mem_map 数组里的 struct page 描述符（全局唯一），文件缓存树（基数树）里挂一份，映射它的每个进程页表里还有表项。struct page 的 _mapcount 记录被映射次数，共享内存和共享库的页计数大于 1。

9.8 缺页了就一定要读磁盘吗？

答（推导 · 已对照面经，转述）：不一定。Major 缺页才读盘（数据只在磁盘）；Minor 缺页页框已在内存（共享库、共享内存场景），只需建立映射；Invalid 根本不处理，直接 SIGSEGV。三者开销相差数量级，也是性能分析里区分 major/minor fault 的原因。
