【计算机视觉入门】基于 MediaPipe 与传统机器学习的手势识别实战

文章目录

• 一、项目整体流程
• 二、环境准备
• 三、原理：MediaPipe Hands 与 21 个手部关键点
• • 3.1 什么是 MediaPipe Hands
  • 3.2 21 个关键点的坐标含义
  • 3.3 为什么用"关键点坐标"而不是原始图像
• 四、第一步：手势数据采集
• • 4.1 完整代码（`1_hand_gesture_collector.py`）
  • 4.2 使用方法
  • 4.3 采集建议
• 五、第二步：模型训练与评估
• • 5.1 完整代码（`2_gesture_recognizer.py`）
  • 5.2 特征构造：63 维向量
  • 5.3 训练集/测试集划分
  • 5.4 StandardScaler 标准化
  • 5.5 四个传统机器学习模型对比
  • 5.6 模型评估指标
• 六、第三步：实时手势识别
• • 6.1 运行方式
  • 6.2 实时识别流程
• 七、总结

一、项目整体流程

整个项目分为三个阶段，对应两个脚本：

摄像头画面
│
▼
[脚本1] MediaPipe 检测手部 21 个关键点
│ 按数字键 0~4 采集
▼
JSON 文件（gesture_data/<类别>/xxx.json）
│
▼
[脚本2] 读取 JSON → 展平为 63 维特征向量
│ 划分训练/测试集 → StandardScaler 标准化
▼
训练 KNN / SVM / 决策树 / 随机森林
│ 选准确率最高的模型
▼
best_gesture_model.pkl + scaler.pkl + confusion_matrix.png
│
▼
[脚本2 –recognize] 摄像头实时识别并显示手势与置信度

共定义 5 个手势类别：

二、环境准备

主要依赖如下：

三、原理：MediaPipe Hands 与 21 个手部关键点

3.1 什么是 MediaPipe Hands

MediaPipe 是 Google 开源的跨平台多媒体机器学习 pipeline 框架。其中的 Hands 模块可以实时检测并追踪单只或双手的 21 个三维关键点，速度快，对普通摄像头也能流畅运行。

它内部其实由两个模型协同工作：

代码中这样初始化：

with mp_hands.Hands(
static_image_mode=False, # 视频流模式，开启追踪
max_num_hands=1, # 最多检测 1 只手
min_detection_confidence=0.7, # 检测置信度阈值
min_tracking_confidence=0.7) as hands:

• static_image_mode=False：表示输入是视频流，会启用追踪，更快；如果处理静态图片应设为 True。
• max_num_hands=1：本项目只识别单手手势。
• 两个 min_*_confidence=0.7：置信度低于 0.7 就认为没有检测到。

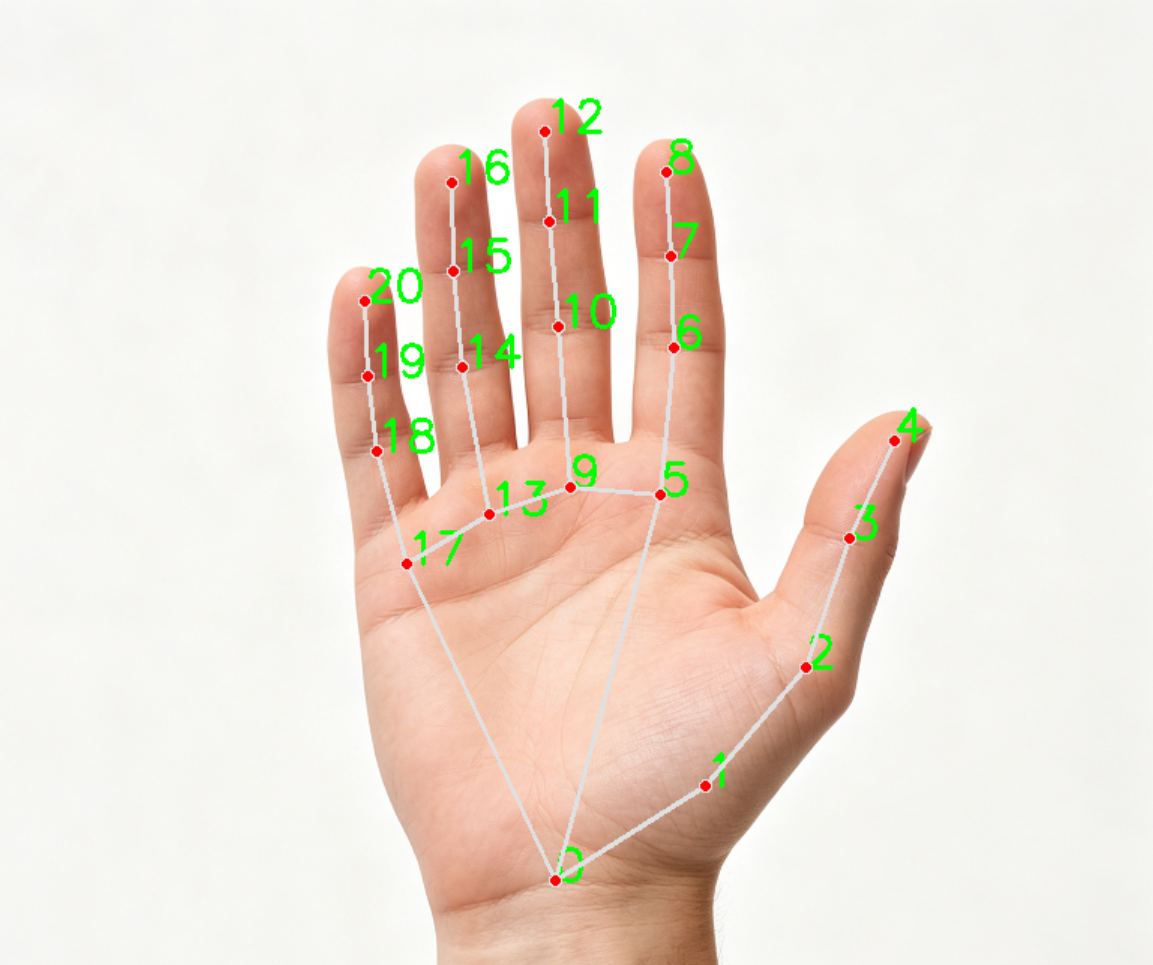

3.2 21 个关键点的坐标含义

MediaPipe Hands 返回的 21 个关键点按固定编号排列：

• 0：手腕（Wrist）
• 1~4：拇指（从指根到指尖：CMC、MCP、IP、TIP）
• 5~8：食指（MCP、PIP、DIP、TIP）
• 9~12：中指
• 13~16：无名指
• 17~20：小指

每个关键点包含三个坐标：x、y、z。需要特别注意：

• x、y 是归一化坐标，除以图像 宽度/高度 后取值在 [0, 1] 之间，因此与图像分辨率无关；
• z 表示该点相对于手腕的深度，数值越小代表离摄像头越近，它没有固定的归一化范围。

正因为 x, y 已经是归一化坐标，同一手势在不同距离、不同位置下手部关键点的相对形状基本不变，所以把 21 个点的 (x, y, z) 直接展平就能得到一个 63 维的特征向量，用来表示手势。

3.3 为什么用"关键点坐标"而不是原始图像

相比直接把整帧图像喂给 CNN，关键点坐标有几个明显优势：

便可以做到"不训练神经网络、只用传统机器学习"也能达到不错效果。

四、第一步：手势数据采集

4.1 完整代码（1_hand_gesture_collector.py）

import cv2
import mediapipe as mp
import numpy as np
import os
import json

# 初始化 MediaPipe 手部检测
mp_hands = mp.solutions.hands
mp_drawing = mp.solutions.drawing_utils

# 手势类别和保存路径
GESTURE_CLASSES = {
0: "fist", # 拳头
1: "open_hand", # 张开的手
2: "point", # 指向
3: "peace", # 剪刀手
4: "ok" # OK 手势
}

DATA_DIR = "gesture_data"

# 创建数据目录
for cls in GESTURE_CLASSES.values():
os.makedirs(os.path.join(DATA_DIR, cls), exist_ok=True)

def collect_gesture_data():
"""采集手势数据，提取 21 个关键点的三维坐标"""
cap = cv2.VideoCapture(0) # 使用默认摄像头

# 显示手势类别说明
print("手势类别:")
for key, value in GESTURE_CLASSES.items():
print(f"{key}: {value}")
print("按对应的数字键收集数据，按 q 退出")

# 初始化计数器，记录每个类别的样本数量
counters = {cls: 0 for cls in GESTURE_CLASSES.values()}

with mp_hands.Hands(
static_image_mode=False,
max_num_hands=1,
min_detection_confidence=0.7,
min_tracking_confidence=0.7) as hands:

while cap.isOpened():
ret, frame = cap.read()
if not ret:
print("无法获取摄像头画面")
break

# 转换为 RGB 并处理（MediaPipe 要求 RGB 输入）
image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
results = hands.process(image)

# 转换回 BGR 用于显示
image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)

# 检测到手部
if results.multi_hand_landmarks:
for hand_landmarks in results.multi_hand_landmarks:
# 绘制手部关键点与连线
mp_drawing.draw_landmarks(
image, hand_landmarks, mp_hands.HAND_CONNECTIONS)

# 提取 21 个关键点的三维坐标
landmarks = []
for lm in hand_landmarks.landmark:
landmarks.append([lm.x, lm.y, lm.z])

# 显示当前各类别样本数量
info_text = " | ".join(
[f"{cls}: {count}" for cls, count in counters.items()])
cv2.putText(image, info_text, (10, 30),
cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 255, 0), 2)

# 显示画面
cv2.imshow('Gesture Collection (Press number key to save, q to exit)', image)

# 键盘事件处理
key = cv2.waitKey(5) & 0xFF
if key == ord('q'):
break
# 按数字键保存对应类别的数据（chr: 将整数转为对应字符）
elif chr(key) in [str(k) for k in GESTURE_CLASSES.keys()]:
cls_idx = int(chr(key))
cls_name = GESTURE_CLASSES[cls_idx]

if results.multi_hand_landmarks and len(results.multi_hand_landmarks) > 0:
# 保存关键点数据
counters[cls_name] += 1
data = {
"class": cls_name,
"class_index": cls_idx,
"landmarks": landmarks,
"timestamp": str(np.datetime64('now'))
}

# 保存为 JSON 文件
filename = f"{cls_name}_{counters[cls_name]}.json"
filepath = os.path.join(DATA_DIR, cls_name, filename)
with open(filepath, 'w') as f:
json.dump(data, f, indent=2)

print(f"已保存 {cls_name} 样本 #{counters[cls_name]}")
else:
print("未检测到手部，请将手放在摄像头前")

cap.release()
cv2.destroyAllWindows()

# 打印最终收集的样本数量
print("\\n数据收集完成!")
print("样本数量统计:")
for cls, count in counters.items():
print(f"{cls}: {count}个样本")

if __name__ == "__main__":
collect_gesture_data()

4.2 使用方法

每个 JSON 文件结构大致如下：

{
"class": "fist",
"class_index": 0,
"landmarks": [[0.51, 0.32, –0.01], …],
"timestamp": "2026-09-21T17:30:12.345678"
}

其中 landmarks 是一个长度为 21 的列表，每个元素是 [x, y, z]。

4.3 采集建议

数据质量直接决定模型上限，采集时建议：

• 每类至少50个样本，样本太少模型容易过拟合；
• 多角度、多距离、多光照下采集，不要只在一个姿势下拍；
• 手在画面中左、中、右、上、下不同位置都要有样本；
• 保持五类样本数量大致均衡，避免某类特别多导致模型偏向多数类；
• 采集过程中如果关键点连线飘了，不要按数字键，等稳定再按。

五、第二步：模型训练与评估

5.1 完整代码（2_gesture_recognizer.py）

import os
import json
import numpy as np
import matplotlib.pyplot as plt
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
from sklearn.neighbors import KNeighborsClassifier
from sklearn.svm import SVC
from sklearn.tree import DecisionTreeClassifier
from sklearn.ensemble import RandomForestClassifier
from sklearn.metrics import accuracy_score, classification_report, confusion_matrix
import joblib
import seaborn as sns

# 数据目录和手势类别（需与采集程序一致）
DATA_DIR = "gesture_data"
GESTURE_CLASSES = {
0: "fist",
1: "open_hand",
2: "point",
3: "peace",
4: "ok"
}

def load_gesture_data():
"""加载手势数据并转换为特征向量"""
X = [] # 特征向量
y = [] # 标签

# 遍历每个手势类别目录
for cls_idx, cls_name in GESTURE_CLASSES.items():
cls_dir = os.path.join(DATA_DIR, cls_name)
if not os.path.exists(cls_dir):
print(f"警告: 类别 {cls_name} 的数据目录不存在")
continue

# 加载该类别的所有样本
for filename in os.listdir(cls_dir):
if filename.endswith(".json"):
filepath = os.path.join(cls_dir, filename)
with open(filepath, 'r') as f:
data = json.load(f)

# 将 21 个关键点的 3D 坐标展平为一维向量 (21*3=63 维)
landmarks = data["landmarks"]
feature_vector = []
for lm in landmarks:
feature_vector.extend(lm) # 添加 x, y, z 坐标

X.append(feature_vector)
y.append(cls_idx)

print(f"加载完成! 共 {len(X)} 个样本，每个样本 {len(X[0]) if X else 0} 维特征")
return np.array(X), np.array(y)

def train_and_evaluate_models():
"""训练多种传统机器学习模型并评估性能"""
# 加载数据
X, y = load_gesture_data()
if len(X) == 0:
print("没有数据可用于训练，请先采集数据")
return

# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
X, y, test_size=0.2, random_state=42, stratify=y)

# 特征标准化
scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)

# 保存标准化器
joblib.dump(scaler, "scaler.pkl")

# 定义要训练的模型
models = {
"K近邻分类器": KNeighborsClassifier(n_neighbors=5),
"支持向量机": SVC(kernel='rbf', gamma='scale'),
"决策树": DecisionTreeClassifier(max_depth=10),
"随机森林": RandomForestClassifier(n_estimators=100)
}

# 训练并评估每个模型
best_accuracy = 0
best_model = None
best_model_name = ""

print("\\n模型训练和评估结果:")
for name, model in models.items():
# 训练模型
model.fit(X_train_scaled, y_train)

# 预测
y_pred = model.predict(X_test_scaled)

# 评估
accuracy = accuracy_score(y_test, y_pred)
print(f"\\n{name} 准确率: {accuracy:.4f}")
print("分类报告:")
print(classification_report(
y_test, y_pred,
target_names=GESTURE_CLASSES.values()
))

# 保存表现最好的模型
if accuracy > best_accuracy:
best_accuracy = accuracy
best_model = model
best_model_name = name

# 保存最佳模型
joblib.dump(best_model, "best_gesture_model.pkl")
print(f"\\n最佳模型是: {best_model_name}，准确率: {best_accuracy:.4f}")
print("最佳模型已保存为 best_gesture_model.pkl")
print("特征标准化器已保存为 scaler.pkl")

# 绘制最佳模型的混淆矩阵
y_pred_best = best_model.predict(X_test_scaled)
cm = confusion_matrix(y_test, y_pred_best)

plt.figure(figsize=(10, 8))
sns.heatmap(cm, annot=True, fmt='d', cmap='Blues',
xticklabels=GESTURE_CLASSES.values(),
yticklabels=GESTURE_CLASSES.values())
plt.xlabel('预测标签')
plt.ylabel('真实标签')
plt.title(f'{best_model_name} 混淆矩阵 (准确率: {best_accuracy:.4f})')
plt.savefig('confusion_matrix.png')
print("混淆矩阵已保存为 confusion_matrix.png")
plt.close()

def real_time_recognition():
"""实时手势识别"""
import cv2
import mediapipe as mp

# 加载模型和标准化器
try:
model = joblib.load("best_gesture_model.pkl")
scaler = joblib.load("scaler.pkl")
except FileNotFoundError:
print("未找到模型文件，请先训练模型")
return

# 初始化 MediaPipe 手部检测
mp_hands = mp.solutions.hands
mp_drawing = mp.solutions.drawing_utils

cap = cv2.VideoCapture(0)

with mp_hands.Hands(
static_image_mode=False,
max_num_hands=1,
min_detection_confidence=0.7,
min_tracking_confidence=0.7) as hands:

print("实时手势识别开始，按 q 退出")
while cap.isOpened():
ret, frame = cap.read()
if not ret:
print("无法获取摄像头画面")
break

# 转换为 RGB 并处理
image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
results = hands.process(image)

# 转换回 BGR 用于显示
image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)

# 检测到手部
if results.multi_hand_landmarks:
for hand_landmarks in results.multi_hand_landmarks:
# 绘制手部关键点
mp_drawing.draw_landmarks(
image, hand_landmarks, mp_hands.HAND_CONNECTIONS)

# 提取 21 个关键点的三维坐标并转换为特征向量
landmarks = []
for lm in hand_landmarks.landmark:
landmarks.extend([lm.x, lm.y, lm.z])

# 标准化特征（必须使用训练时保存的 scaler）
landmarks_scaled = scaler.transform([landmarks])

# 预测手势
prediction = model.predict(landmarks_scaled)
predicted_class = GESTURE_CLASSES[prediction[0]]

# 获取预测概率
if hasattr(model, 'predict_proba'):
probabilities = model.predict_proba(landmarks_scaled)[0]
max_prob = max(probabilities) * 100
display_text = f"{predicted_class} ({max_prob:.1f}%)"
else:
display_text = predicted_class

# 在画面上显示结果
cv2.putText(image, display_text, (10, 30),
cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0), 2)

# 显示画面
cv2.imshow('Real-time Gesture Recognition (q to exit)', image)

if cv2.waitKey(5) & 0xFF == ord('q'):
break

cap.release()
cv2.destroyAllWindows()
print("实时识别结束")

if __name__ == "__main__":
import argparse

parser = argparse.ArgumentParser(description='手势识别程序')
parser.add_argument('–train', action='store_true', help='训练模型')
parser.add_argument('–recognize', action='store_true', help='实时识别')

args = parser.parse_args()

if args.train:
train_and_evaluate_models()
elif args.recognize:
real_time_recognition()
else:
print("请指定操作: –train 训练模型 或 –recognize 实时识别")

5.2 特征构造：63 维向量

每个样本的 landmarks 是 21 个 [x, y, z]，按顺序拼接：

[x1, y1, z1, x2, y2, z2, …, x21, y21, z21]

一共 21 × 3 = 63 维。这就是模型看到的"一张图片"。

5.3 训练集/测试集划分

X_train, X_test, y_train, y_test = train_test_split(
X, y, test_size=0.2, random_state=42, stratify=y)

• test_size=0.2：20% 作为测试集，80% 用于训练；
• random_state=42：固定随机种子，保证每次划分结果一致，便于复现；
• stratify=y：分层抽样，保证训练集和测试集中每类的比例与原始数据一致，这在多分类、样本不均衡时非常重要。

5.4 StandardScaler 标准化

scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)

StandardScaler 会把每一维特征转换为均值 0、方差 1：

x

′

=

x

−

μ

σ

x' = \\frac{x – \\mu}{\\sigma}

x′=σx−μ​

其中

μ

\\mu

μ、

σ

\\sigma

σ 都是在训练集上计算的。测试集和实时识别时只能 transform，不能重新 fit，否则就泄漏了测试集信息、分布也对不上。

为什么要标准化？

• KNN 用欧氏距离衡量相似度，如果某一维数值范围特别大，会主导距离计算；
• SVM（RBF 核） 对特征尺度同样敏感；
• 决策树、随机森林理论上对单调缩放不敏感，但统一做标准化也不会有副作用，且能保证所有模型输入一致。

5.5 四个传统机器学习模型对比

代码会依次训练这四个模型，用测试集准确率比较，自动把准确率最高的那个保存为 best_gesture_model.pkl。

5.6 模型评估指标

• accuracy_score：整体准确率；
• classification_report：输出每一类的精确率（precision）、召回率（recall）、F1 分数；
• confusion_matrix + seaborn.heatmap：绘制混淆矩阵热力图，保存为 confusion_matrix.png。混淆矩阵的行是真实标签、列是预测标签，对角线上数值越大越好；非对角线上的数值能直观看到"哪两个手势容易被搞混"。

六、第三步：实时手势识别

6.1 运行方式

6.2 实时识别流程

实时识别部分与采集部分几乎对称：

关键点在于：实时推理时的预处理必须与训练时完全一致——同样的 21 个点、同样的顺序、同样的标准化器。

七、总结
