一、概念

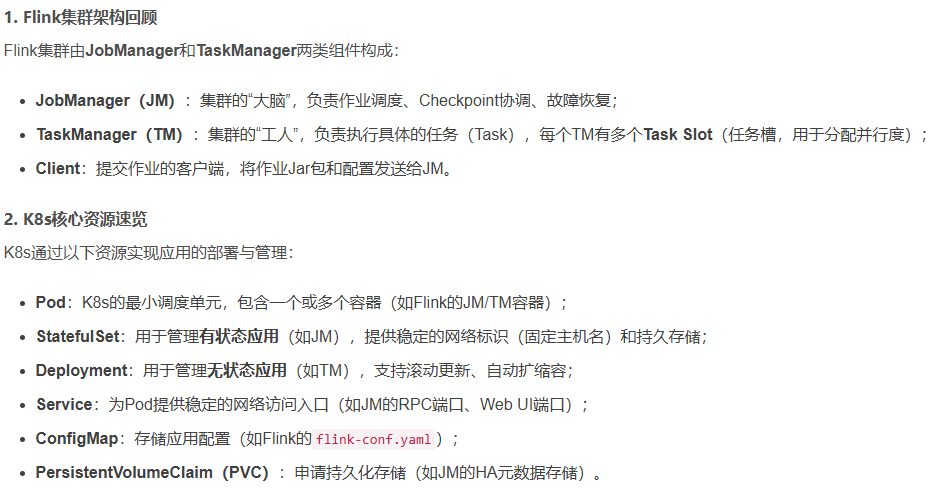

  Flink on Kubernetes将Flink的流处理能力与K8s的资源管理能力深度融合，实现“按需分配、自动运维、弹性伸缩”的生产级流处理系统。Flink与K8s的核心对应关系：   Flink官方提供三种K8s部署模式，分别对应不同的业务场景。我们需要根据作业类型、资源需求、运维复杂度选择合适的模式。

• Session Mode是共享集群模式：先启动一个长期运行的Flink集群（包含JM和一组TM），然后通过Client向集群提交多个作业。所有作业共享集群的资源（Task Slot）。
• Job Cluster Mode是专属集群模式：为每个作业启动一个独立的Flink集群（JM + 专属TM）。作业完成后，集群自动销毁。
• Application Mode是云原生最优模式：将应用代码与Flink集群打包成一个Docker镜像 ，直接在K8s上运行。作业的生命周期与集群一致（启动集群→运行作业→销毁集群）。

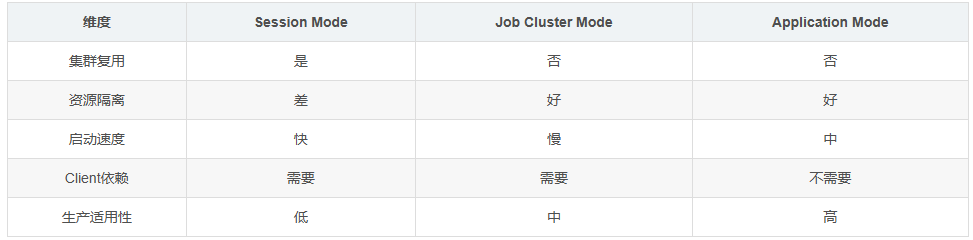

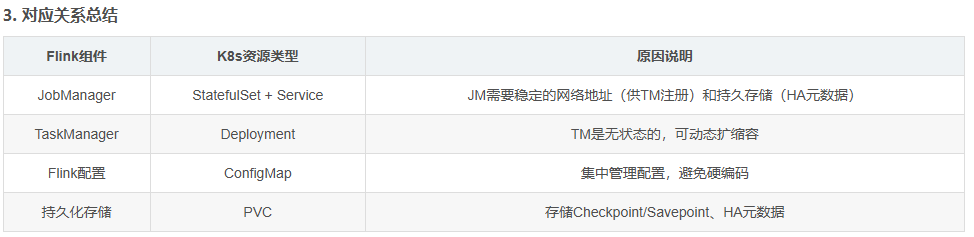

• 对比如下： 回到目录

二、准备工作

参考链接：从0到1搭建Flink on K8s集群

• Kind：本地K8s集群搭建工具（替代Minikube，启动更快）；
• Docker：镜像构建与运行工具；
• kubectl：K8s命令行工具；
• Flink CLI：Flink命令行客户端（用于提交作业）。

三、在K8s集群上搭建Flink集群

3.1 准备配置文件

1.K8s集群主节点操作

注意：必须是主节点，从节点不行

• 在K8s集群其中一个主节点上，进入主节点，查看集群状态：kubectl version 集群状态正常，进入下一步
• 进入主节点目录，创建文件夹，并创建yaml配置文件：

#创建文件夹
mkdir /home/flink
# 进入文件夹
cd /home/flink
# 创建pv.yaml文件
touch pv.yaml
# 创建flink.yaml文件
touch flink.yaml

• pv.yaml文件说明：为Flink 集群持久化存储，创建两个Kubernetes 存储资源对象，分别为：PersistentVolume (PV)（名称为 flink-data-pv）和PersistentVolumeClaim (PVC)（名称为 flink-data-pvc）
• flink.yaml文件说明：一个用于在 Kubernetes 上部署 Flink 集群的完整配置文件，定义了 5 个 Kubernetes 资源：
• • Deployment: flink-jobmanager (Flink JobManager 部署)，负责作业调度和协调
• • Service: flink-jobmanager (JobManager 服务)
• • Deployment: flink-taskmanager (Flink TaskManager 部署)，负责实际的数据处理
• • Service: flink-jobmanager-rest (JobManager REST API 服务)
• • Service: flink-taskmanager-http (TaskManager HTTP 服务)

— 根据实际情况修改下面2个 yaml 文件中 namespace 的值

• 编辑pv.yaml文件，将下面内容复制到文件中：vi pv.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
name: flink-data-pv
spec:
capacity:
storage: 10Gi
accessModes:
– ReadWriteMany
hostPath:
path: "/mnt/data/flink-data"
type: DirectoryOrCreate
—
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: flink-data-pvc
namespace: test # 添加命名空间,根据实际命名修改
spec:
accessModes:
– ReadWriteMany
resources:
requests:
storage: 10Gi
volumeName: flink-data-pv

回到目录

• 编辑flink.yaml文件，将下面内容复制到文件中：vi flink.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
name: flink-jobmanager
namespace: test # 添加命名空间
spec:
replicas: 1
selector:
matchLabels:
app: flink
component: jobmanager
template:
metadata:
labels:
app: flink
component: jobmanager
spec:
securityContext:
runAsUser: 0
runAsGroup: 0
fsGroup: 0
containers:
– name: jobmanager
image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/apache/flink:1.19.1-java8
args: ["jobmanager"]
ports:
– containerPort: 6123
name: rpc
– containerPort: 6124
name: blob
– containerPort: 8081
name: ui
env:
– name: JOB_MANAGER_RPC_ADDRESS
value: flink-jobmanager
– name: FLINK_PROPERTIES
value: |
jobmanager.memory.process.size: 1g
jobmanager.memory.jvm-overhead.max: 256m
state.backend: filesystem
state.checkpoints.dir: file:///mnt/data/flink-data
cluster.evenly-spread-out-slots: true
volumeMounts:
– name: flink-storage
mountPath: /mnt/data/flink-data
volumes:
– name: flink-storage
persistentVolumeClaim:
claimName: flink-data-pvc
—
apiVersion: v1
kind: Service
metadata:
name: flink-jobmanager
namespace: test # 添加命名空间
spec:
ports:
– name: rpc
port: 6123
– name: blob
port: 6124
– name: ui
port: 8081
selector:
app: flink
component: jobmanager
type: ClusterIP
—
apiVersion: apps/v1
kind: Deployment
metadata:
name: flink-taskmanager
namespace: test # 添加命名空间
spec:
replicas: 3
selector:
matchLabels:
app: flink
component: taskmanager
template:
metadata:
labels:
app: flink
component: taskmanager
spec:
securityContext:
runAsUser: 0
runAsGroup: 0
fsGroup: 0
containers:
– name: taskmanager
image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/apache/flink:1.19.1-java8
args: ["taskmanager"]
ports:
– containerPort: 6121
name: data
– containerPort: 6122
name: rpc
– containerPort: 6666
name: http1
– containerPort: 6667
name: http2
– containerPort: 6668
name: http3
– containerPort: 6669
name: http4
– containerPort: 6670
name: http5
– containerPort: 6671
name: http6
– containerPort: 6672
name: http7
env:
– name: JOB_MANAGER_RPC_ADDRESS
value: flink-jobmanager
– name: FLINK_PROPERTIES
value: |
taskmanager.bind-host: 0.0.0.0
taskmanager.numberOfTaskSlots: 16
taskmanager.memory.process.size: 1024m
taskmanager.memory.heap.size: 512m
taskmanager.memory.off-heap.size: 256m
taskmanager.memory.managed.size: 256m
taskmanager.memory.jvm-metaspace.size: 128m
taskmanager.memory.jvm-overhead.min: 64m
taskmanager.memory.jvm-overhead.max: 128m
cluster.evenly-spread-out-slots: true
volumeMounts:
– name: flink-storage
mountPath: /mnt/data/flink-data
volumes:
– name: flink-storage
persistentVolumeClaim:
claimName: flink-data-pvc
—
apiVersion: v1
kind: Service
metadata:
name: flink-jobmanager-rest
namespace: test # 添加命名空间
spec:
ports:
– name: ui
port: 8081
targetPort: 8081
nodePort: 30081
selector:
app: flink
component: jobmanager
type: NodePort
—
apiVersion: v1
kind: Service
metadata:
name: flink-taskmanager-http
namespace: test # 添加命名空间
spec:
type: NodePort
selector:
app: flink
component: taskmanager
ports:
– name: http1
port: 6666
targetPort: 6666
nodePort: 31001
– name: http2
port: 6667
targetPort: 6667
nodePort: 31002
– name: http3
port: 6668
targetPort: 6668
nodePort: 31003
– name: http4
port: 6669
targetPort: 6669
nodePort: 31004
– name: http5
port: 6670
targetPort: 6670
nodePort: 31005
– name: http6
port: 6671
targetPort: 6671
nodePort: 31006
– name: http7
port: 6672
targetPort: 6672
nodePort: 31007
# ====================== 新增：SQL Gateway Deployment ======================
apiVersion: apps/v1
kind: Deployment
metadata:
name: flink-sql-gateway
namespace: test
spec:
replicas: 1
selector:
matchLabels:
app: flink
component: sqlgateway
template:
metadata:
labels:
app: flink
component: sqlgateway
spec:
securityContext:
runAsUser: 0
runAsGroup: 0
fsGroup: 0
containers:
– name: sql-gateway
image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/apache/flink:1.19.1-java8
imagePullPolicy: IfNotPresent
lifecycle:
postStart:
exec:
command:
– /bin/bash
– -c
– |
cp -r /opt/flink/usrlib/* /opt/flink/lib/
chown -R flink:flink /opt/flink/lib/
env:
– name: CUSTOM_JARS_DIRS
value: "/opt/flink/usrlib"
ports:
– containerPort: 8083
name: gateway-rest
volumeMounts:
# ========== Gateway挂载usrlib ==========
– name: flink-storage
mountPath: /opt/flink/usrlib
subPath: usrlib
# 可选：如果sql任务需要checkpoint，也挂载data目录
– name: flink-storage
mountPath: /mnt/data/flink-data
subPath: data
command: ["/bin/bash", "-c"]
args:
– |
./bin/sql-gateway.sh start-foreground \\
-Dsql-gateway.endpoint.rest.address=0.0.0.0 \\
-Dsql-gateway.endpoint.rest.port=8083 \\
-Drest.address=flink-jobmanager.test.svc.cluster.local \\
-Drest.port=8081
volumes:
– name: flink-storage
persistentVolumeClaim:
claimName: flink-data-pvc
—
# SQL Gateway Service（内网访问，如需外部访问改为NodePort）
apiVersion: v1
kind: Service
metadata:
name: flink-sql-gateway-svc
namespace: test
spec:
type: NodePort
selector:
app: flink
component: sqlgateway
ports:
– port: 8083
targetPort: gateway-rest
nodePort: 30083 # 固定集群对外端口，范围30000-32767

回到目录

3.2 通过配置文件在 Kubernetes 上部署 Flink 集群

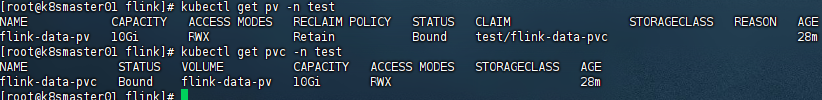

kubectl get pv -n 命名空间名称
kubectl get pvc -n 命名空间名称

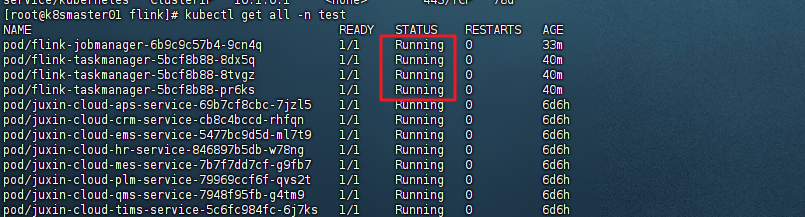

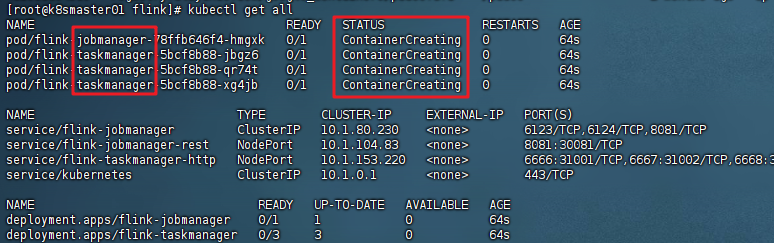

2. 通过配置文件，创建应用,执行命令：kubectl apply -f flink.yaml 执行后，获取集群中核心资源的信息，执行命令：kubectl get all -n 命名空间名称 如果此时STATUS是Creating，请稍等一会，等待几分钟后重新执行，直至看到STATUS变成Running说明资源运行成功，flink集群创建成功。 回到目录

3.3 haproxy配置flink集群负载均衡

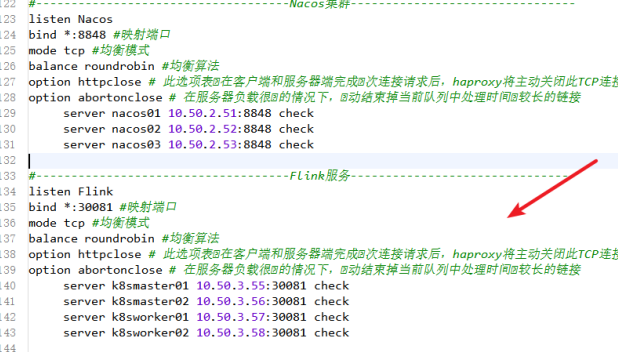

  在haproxy集群的所有节点服务器中，找到 /etc/haproxy/haproxy.cfg配置文件，在文件末尾加上如下内容：vi /etc/haproxy/haproxy.cfg

#——- FLink服务 ——-
listen Flink
bind *:30081 #映射端口
mode tcp #均衡模式
balance roundrobin #均衡算法
option httpclose # 此选项表在客户端和服务器端完成次连接请求后，haproxy将主动关闭此TCP连接
option abortonclose # 在服务器负载很⾼的情况下，⾃动结束掉当前队列中处理时间⽐较长的链接
server k8smaster01 10.30.2.52:30081 check
server k8smaster02 10.30.2.13:30081 check
server k8sworker01 10.30.2.25:30081 check
server k8sworker02 10.30.2.56:30081 check
#——- FLink服务 sqlgateway正式环境 ——-
listen Flinkbom
bind *:30083 #映射端口
mode tcp #均衡模式
balance roundrobin #均衡算法
option httpclose # 此选项表在客户端和服务器端完成次连接请求后，haproxy将主动关闭此TCP连接
option abortonclose # 在服务器负载很⾼的情况下，⾃动结束掉当前队列中处理时间⽐较长的链接
server k8smaster01 10.30.2.52:30083 check
server k8smaster02 10.30.2.53:30083 check
server k8smaster03 10.30.2.54:30083 check
server k8sworker01 10.30.2.55:30083 check
server k8sworker02 10.30.2.56:30083 check
server k8sworker03 10.30.2.57:30083 check
server k8sworker04 10.30.2.93:30083 check
server k8sworker05 10.30.2.94:30083 check

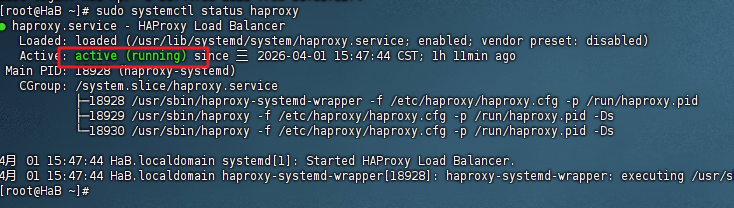

保存退出，然后重启haproxy服务，执行命令：sudo systemctl restart haproxy 查看haproxy状态，确认成功运行：sudo systemctl status haproxy 注意：

• option abortonclose 下的server 节点名称 节点IP:30081根据flink集群实际情况配置
• 所有haproxy集群下的节点服务器都需要按照上面的步骤修改 /etc/haproxy/haproxy.cfg配置文件后，重启haproxy服务。

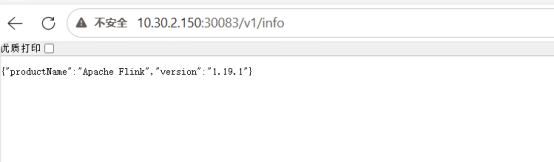

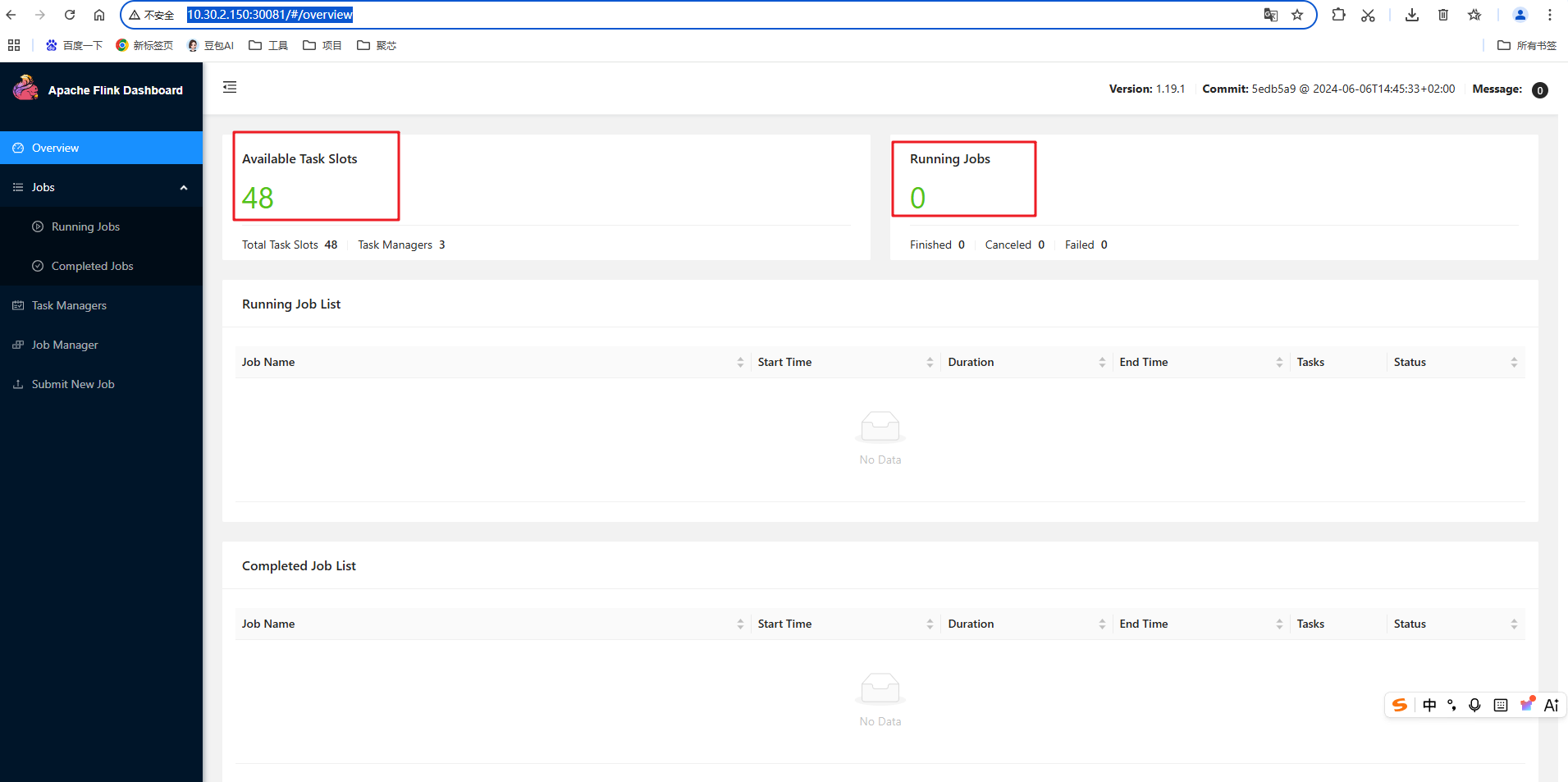

  所有服务配置结束后，查看flink集群是否成功启动，浏览器进入Apache Flink Dashboard（Apache Flink 仪表盘），链接地址：http://10.30.2.150:30081/#/overview 这里的IP地址指的是haproxy配置的对外前端地址。 出现如下画面，说明flink集群负载均衡配置成功。   浏览器输入10.30.2.150:30083/v1/info 回车，出现版本号，说明Flink SQL Gateway搭建成功。搭建成功后，支持使用DBreaver连接Flink SQL Gateway【连接方式查看3.6节】。 回到目录

3.4 K8s验证

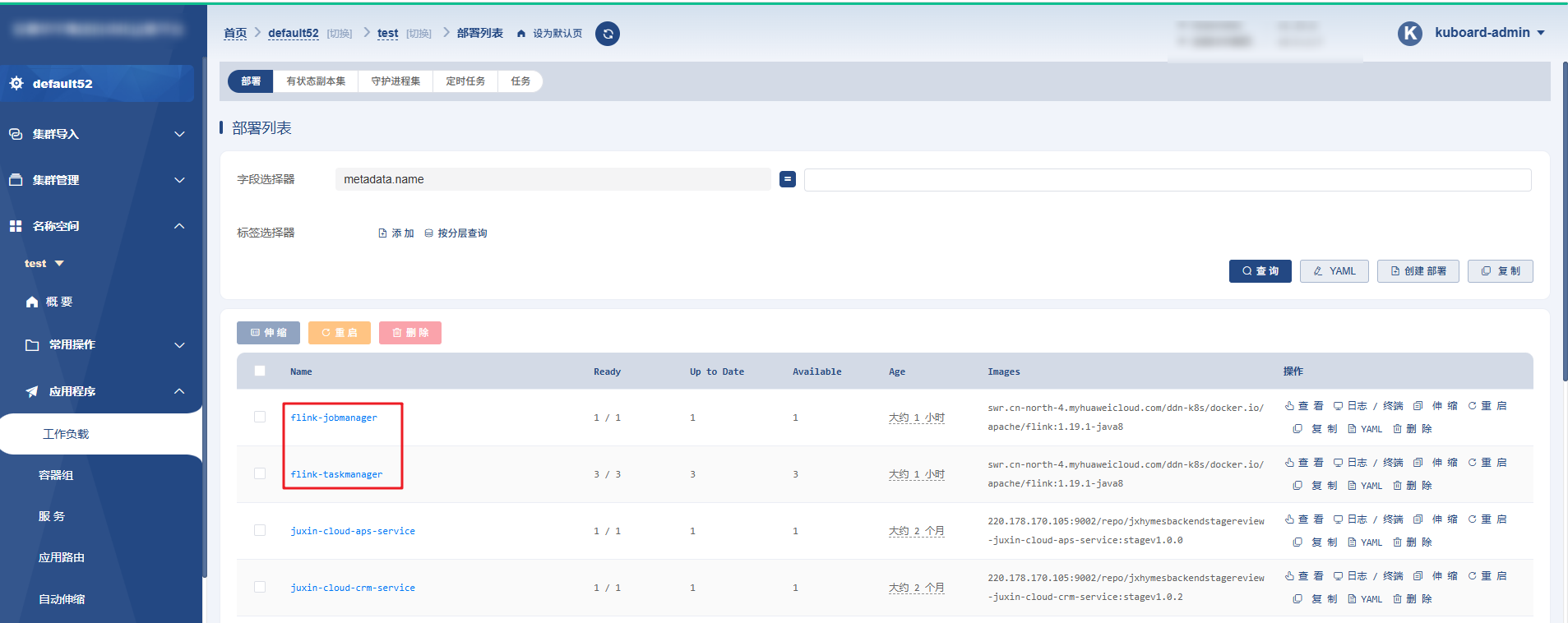

  打开K8s的仪表板（Dashboard）访问界面，查看flink集群服务是否正常启动： 回到目录

3.5 Kafka \\ clickHouse插件支持

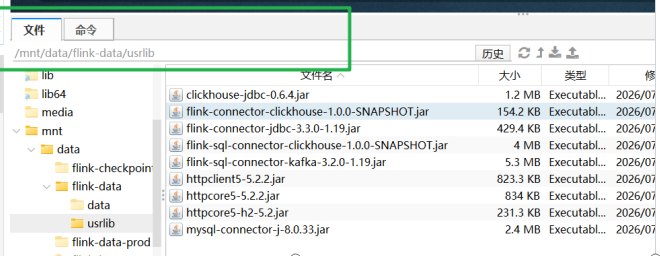

  在k8s的集群选一个节点，将Kafka \\ clickHouse的jar包放到/mnt/data/flink-data/usrlib 目录下， 重启flink即可。

下载地址：

• clickhouse-jdbc-版本号.jar
• flink-connector-jdbc-版本号.jar
• flink-connector-kafka-版本号.jar
• mysql-connector-j-版本号.jar
• [flink-connector-clickhouse-版本号.jar]
• [flink-sql-connector-clickhouse-版本号.jar]

回到目录

3.6 DBeaver连接Flink SQL Gateway

  DBreaver连接Flink SQL Gateway步骤如下：

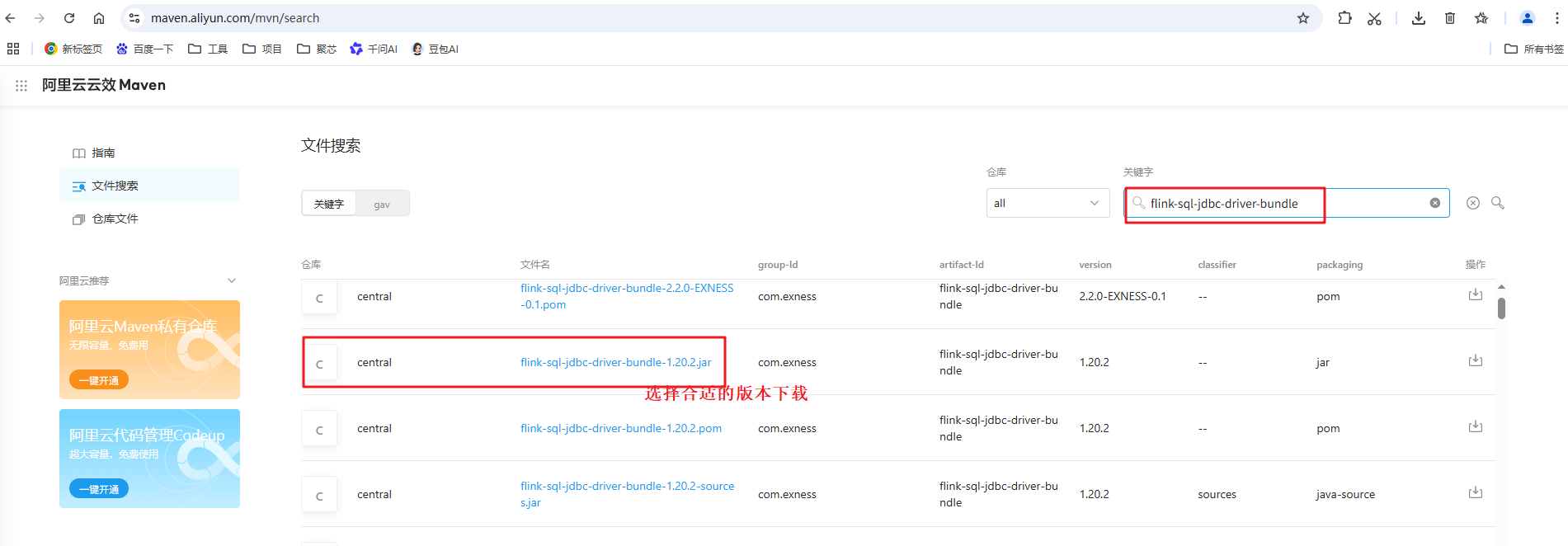

在关键字输入：flink-sql-jdbc-driver-bundle ，搜索后选择适合的版本下载

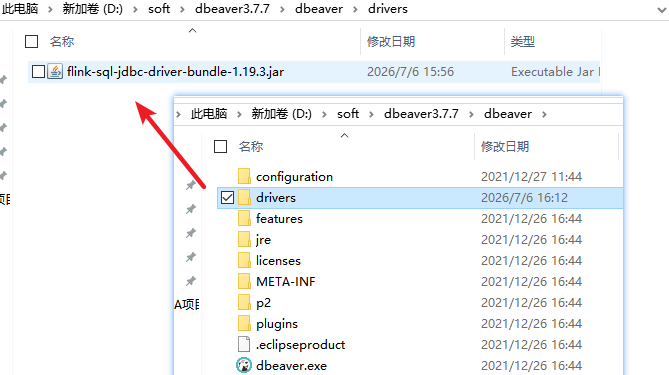

将下载后的jar包放到DBeaver的安装目录/drivers目录（如果没有drivers目录则新建）

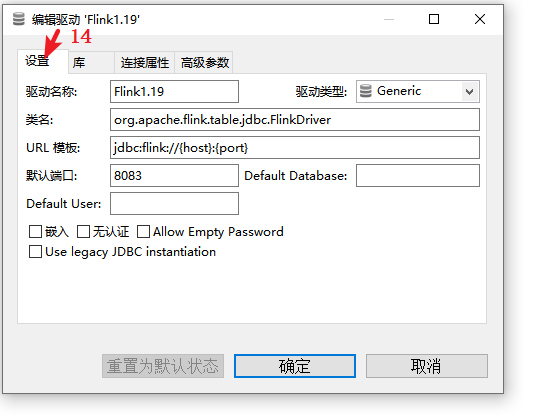

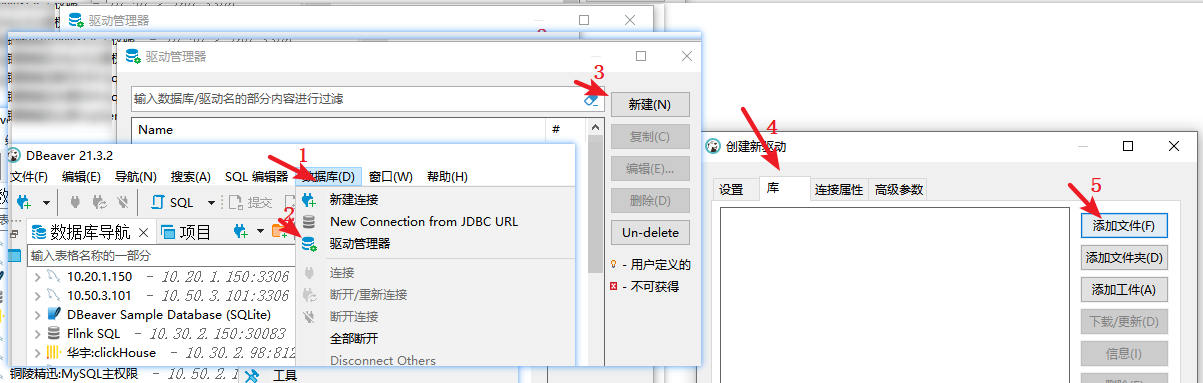

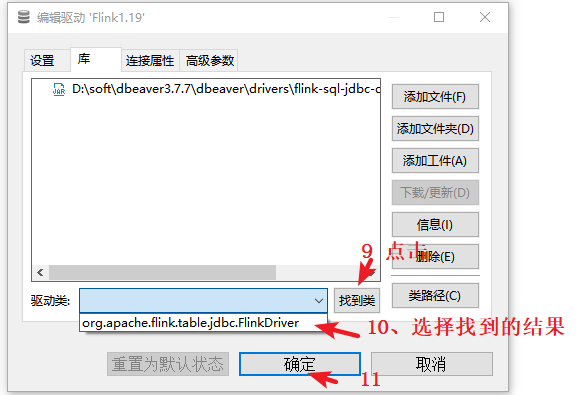

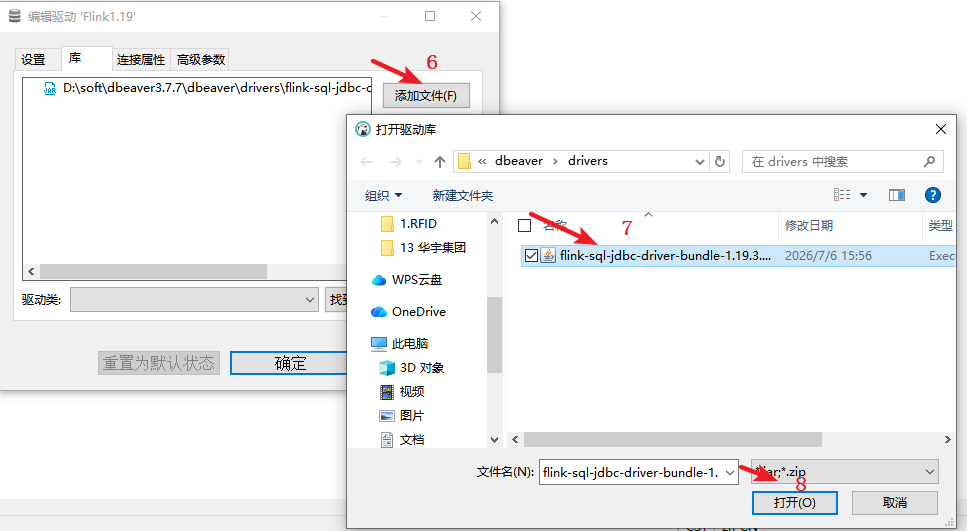

启动DBeaver，进入驱动管理器，导入下载的驱动jar包 点击“设置”，配置驱动信息：

驱动名称：Flink1.19 //可根据实际情况命名
类名：org.apache.flink.table.jdbc.FlinkDriver
URL模板：jdbc:flink://{host}:{port}
默认端口：8083

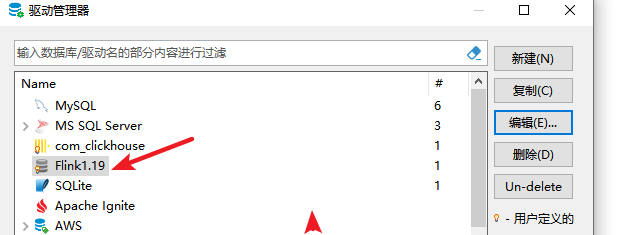

设置成功后，这里能看到配置的驱动 4. 新建flink sql的连接，选择刚刚管理的驱动 输入实际的主机号和端口号即可

注意：这里不能直接点击“表”查看表信息，只能通过"SQL编辑器"执行sql命令

回到目录

四、Flink Job管理

4.1 上传Job

成功提交后，查看任务是否正常运行：（正在运行，说明提交成功） 如果运行的项目有端口绑定，请去负载均衡中配置对应的端口映射，可参考节3.3。

4.2 取消Job

取消任务运行： 确认取消：
