第11讲 · 性能调优与生产化：功耗、热、线程与量产迁移

系列：《高通 NPU 边缘 AI 实战：从芯片架构到开发板落地》 从零到一 · 高通 Dragonwing 边缘 AI 12 讲 数据口径：本讲数值凡标注 [官方]（厂商公开规格）、[推算]（基于架构的估算）、[实测]（仅给测量方法、不替你出数字）。估算不冒充实测。 本讲定位：第 03–10 讲你已经能在犀牛派 A1（QCS6490）上从点亮板子、装工具链、转模型、量化、部署，一路做到实时视觉、连续媒体流，甚至封装成 ROS2 机器人节点。但"能在实验室跑通"和"能在工厂/现场 7×24 稳定运行并量产"之间，还隔着一道鸿沟。本讲就是填这道沟：性能调优（让推理更快更省）+ 生产化（让系统扛得住真实世界、并能量产）。

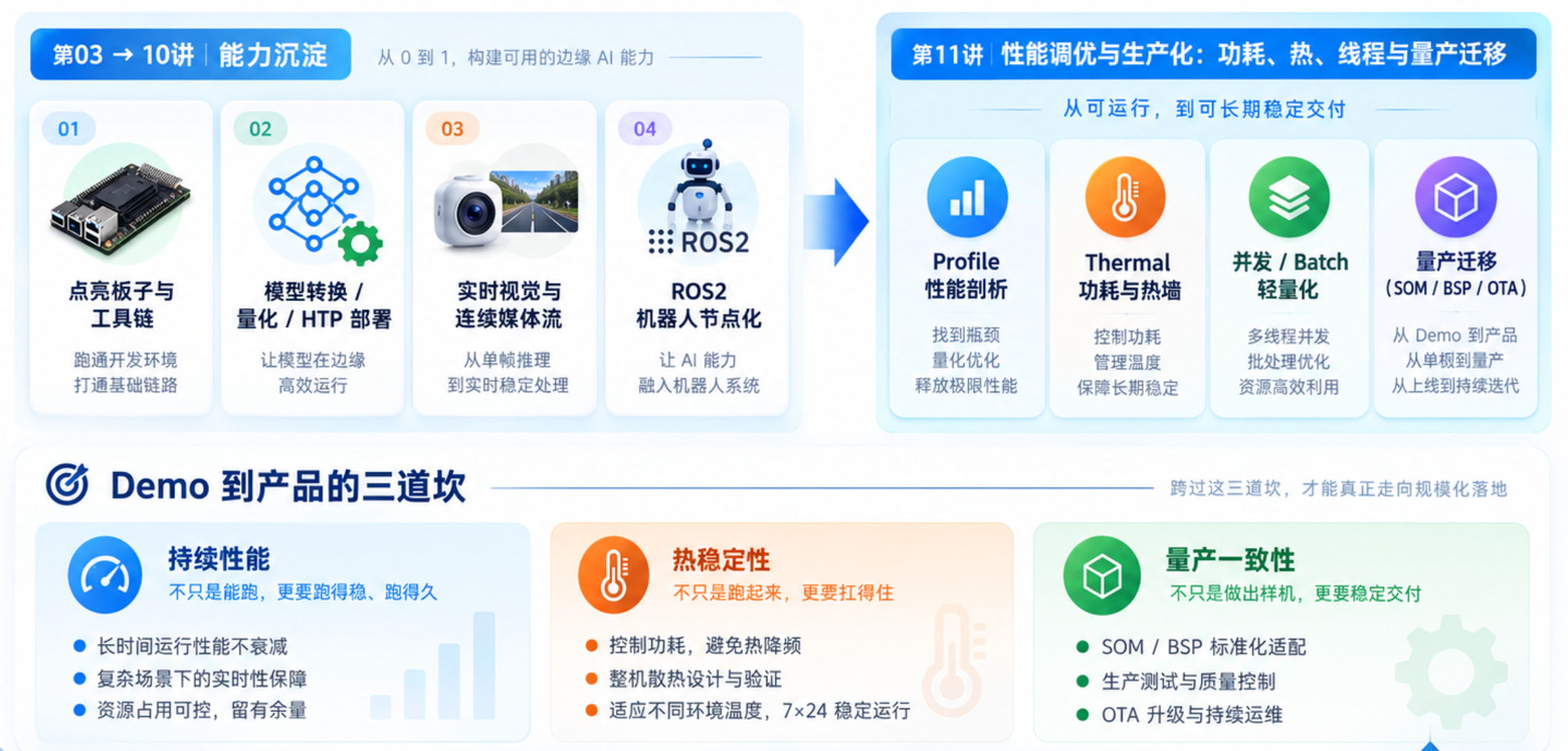

本讲目标

• 目标读者：已完成第 03–10 讲，功能已跑通，想把它变成"扛得住、能量产"产品的人。
• 本讲目标：
• 会用 qnn-profile 读逐层耗时，定位 NPU 推理热点。
• 理解功耗墙与热墙，尤其是 thermal 降频这一边缘部署最常见的"玄学报错"根源。
• 掌握多模型并发、多线程流水、batch 策略对吞吐与延迟的权衡。
• 知道模型轻量化（算子融合、剪枝、更小骨干）怎么落地。
• 搞清楚从"开发板"到"OEM 量产"的关键迁移（BSP 锁定、SOM 选型、OTA）。
• 你将带走：一份性能调优 checklist、一份量产迁移清单、thermal 降频对策表、功耗/算力权衡的估算方法。

一、环境调研：为什么"能跑"不等于"能交付"

1.1 demo 与产品的三道坎

实验室 demo 的标准是"我手上的板子能出正确结果"；产品标准是"一千块板子在客户现场跑一年不出事"。中间隔三道坎：

[推算] 一个边缘设备若设计余量不足，满载运行几小时后 thermal 降频，延迟可能从 30ms 飙到 80ms——功能"看起来对的"模型，在降频后会开始漏检、开始掉帧。这正是"demo 跑半天就变卡"的真实成因，也是本讲要根治的对象。

1.2 调优与生产化的全景

本讲把"从能跑到能交付"拆成四块：

这四块顺序有讲究：先剖析定位，再稳住热，再提速，最后才谈量产——和前面"先正确再优化"的方法论一脉相承。

1.3 本讲前提

• 已完成第 07 讲：在 HTP 上跑通量化模型，拿到编译好的 context binary。
• 已装好 qnn-profile、qnn-net-run 等工具（第 04 讲）。
• 设备为犀牛派 A1（QCS6490），或同类高通边缘开发板；具体 thermal 阈值、BSP 版本以阿加犀/高通官方资料为准。

二、性能剖析：用 qnn-profile 定位热点

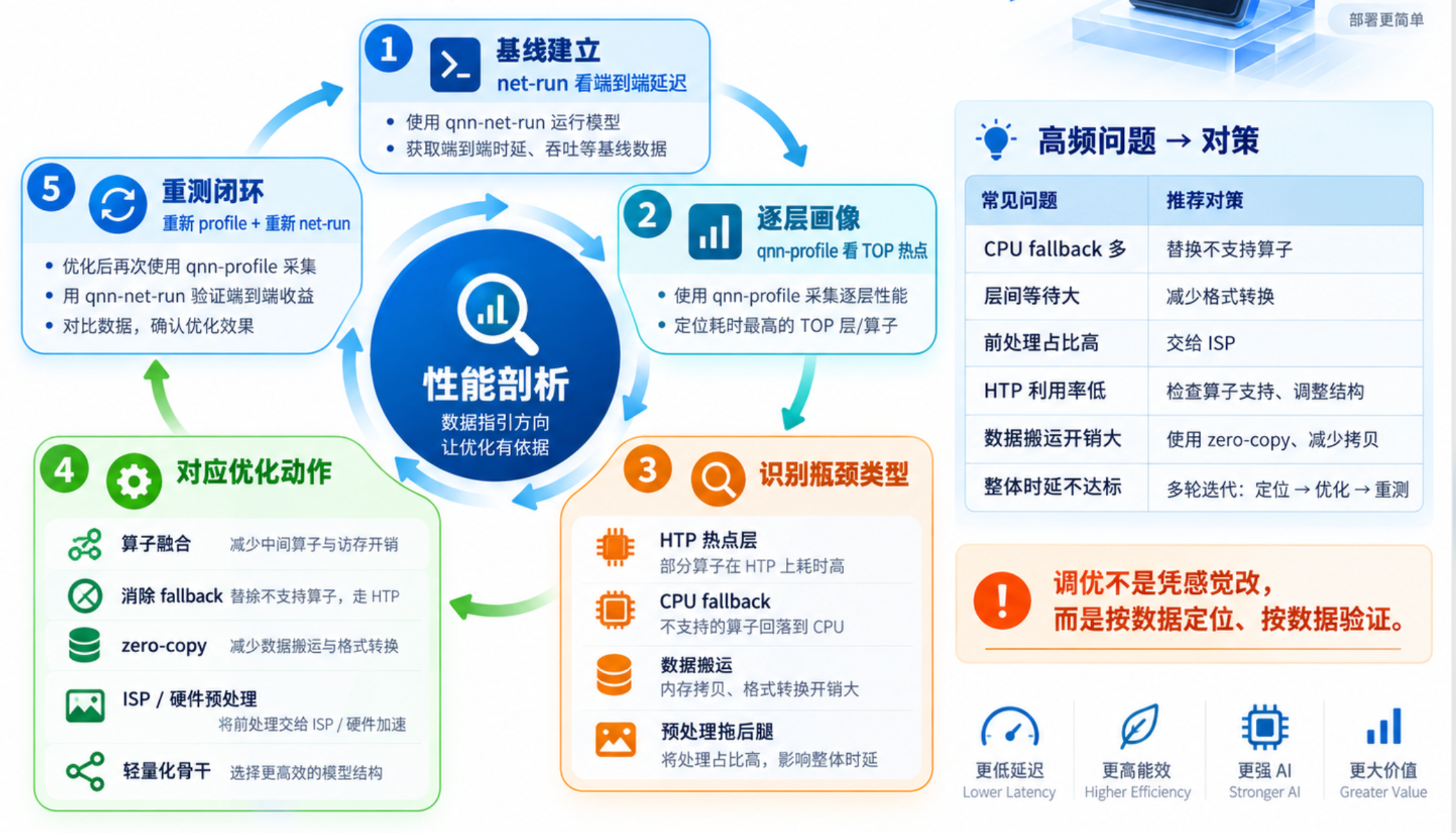

定位、优化示意图

2.1 profile 输出读什么

qnn-profile 会给出模型在目标 backend（HTP）上逐层（per-layer）的执行耗时与总耗时。你重点看三件事：

• 总耗时：端到端一帧多久，对照你的延迟预算。
• 热点层：耗时排名前几的层——它们决定了优化优先级。
• 非 HTP 层：有没有某些层被 fallback 到 CPU/GPU 执行（即第 05 讲讲的"NPU+CPU 混合执行"）。fallback 层往往是大头，因为它们没吃到 HTP 的专用加速。

2.2 热点定位流程

#mermaid-svg-Dlep5c2cO6TDInm2{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Dlep5c2cO6TDInm2 .error-icon{fill:#552222;}#mermaid-svg-Dlep5c2cO6TDInm2 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Dlep5c2cO6TDInm2 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Dlep5c2cO6TDInm2 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Dlep5c2cO6TDInm2 .marker.cross{stroke:#333333;}#mermaid-svg-Dlep5c2cO6TDInm2 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Dlep5c2cO6TDInm2 p{margin:0;}#mermaid-svg-Dlep5c2cO6TDInm2 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 .cluster-label text{fill:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 .cluster-label span{color:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 .cluster-label span p{background-color:transparent;}#mermaid-svg-Dlep5c2cO6TDInm2 .label text,#mermaid-svg-Dlep5c2cO6TDInm2 span{fill:#333;color:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 .node rect,#mermaid-svg-Dlep5c2cO6TDInm2 .node circle,#mermaid-svg-Dlep5c2cO6TDInm2 .node ellipse,#mermaid-svg-Dlep5c2cO6TDInm2 .node polygon,#mermaid-svg-Dlep5c2cO6TDInm2 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Dlep5c2cO6TDInm2 .rough-node .label text,#mermaid-svg-Dlep5c2cO6TDInm2 .node .label text,#mermaid-svg-Dlep5c2cO6TDInm2 .image-shape .label,#mermaid-svg-Dlep5c2cO6TDInm2 .icon-shape .label{text-anchor:middle;}#mermaid-svg-Dlep5c2cO6TDInm2 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Dlep5c2cO6TDInm2 .rough-node .label,#mermaid-svg-Dlep5c2cO6TDInm2 .node .label,#mermaid-svg-Dlep5c2cO6TDInm2 .image-shape .label,#mermaid-svg-Dlep5c2cO6TDInm2 .icon-shape .label{text-align:center;}#mermaid-svg-Dlep5c2cO6TDInm2 .node.clickable{cursor:pointer;}#mermaid-svg-Dlep5c2cO6TDInm2 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Dlep5c2cO6TDInm2 .arrowheadPath{fill:#333333;}#mermaid-svg-Dlep5c2cO6TDInm2 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Dlep5c2cO6TDInm2 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Dlep5c2cO6TDInm2 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Dlep5c2cO6TDInm2 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Dlep5c2cO6TDInm2 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Dlep5c2cO6TDInm2 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Dlep5c2cO6TDInm2 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Dlep5c2cO6TDInm2 .cluster text{fill:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 .cluster span{color:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Dlep5c2cO6TDInm2 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Dlep5c2cO6TDInm2 rect.text{fill:none;stroke-width:0;}#mermaid-svg-Dlep5c2cO6TDInm2 .icon-shape,#mermaid-svg-Dlep5c2cO6TDInm2 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Dlep5c2cO6TDInm2 .icon-shape p,#mermaid-svg-Dlep5c2cO6TDInm2 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Dlep5c2cO6TDInm2 .icon-shape .label rect,#mermaid-svg-Dlep5c2cO6TDInm2 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Dlep5c2cO6TDInm2 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Dlep5c2cO6TDInm2 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Dlep5c2cO6TDInm2 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

HTP 内算子慢

fallback 到 CPU

运行 qnn-profile

读总耗时 对照预算

排热点层 TOP5

热点在 HTP 还是 fallback?

算子融合/换实现/轻量化

替换为 NPU 支持算子 / 自定义 op

重测

关键洞察：绝大多数"NPU 没想象中快"的案例，根因是大量层 fallback 到了 CPU，而非 HTP 本身慢。定位这一步，能帮你把力气用在刀刃上。

2.3 热点类型与对策

2.4 解析 profile 输出的脚本示意

# [推算] 解析 qnn-profile 逐层耗时 CSV 的小工具（字段名以实际工具输出为准）
import csv

def top_hotspots(csv_path, k=5):
rows = list(csv.DictReader(open(csv_path)))
# 假设有 layer_name 与 time_ms 两列
rows.sort(key=lambda r: float(r['time_ms']), reverse=True)
total = sum(float(r['time_ms']) for r in rows)
print(f"总耗时 {total:.1f} ms, 层数 {len(rows)}")
for r in rows[:k]:
pct = float(r['time_ms']) / total * 100
print(f" {r['layer_name']:24} {float(r['time_ms']):.2f} ms ({pct:.1f}%)")
# 输出（推算）：定位 TOP5 热点，优化它们通常能拿回 60%+ 的优化空间

[实测] 上面的字段名、单位、是否含 fallback 标记，以你本机 qnn-profile 的真实输出格式为准；脚本只是"怎么消费这些数据"的范例，具体要按真实表头调整。

2.5 一个 profile 实战读数示例（示意）

假设 qnn-profile 输出（字段名以实际工具为准）形如如下逐层耗时：

如果 TOP5 热点里 NonMaxSuppression 这种后处理层显示在 CPU 且耗时占比高，优化方向就不是动模型，而是把后处理搬到 GPU、或换 HTP 友好的 NMS 变体、或降低后处理频率。反之，若热点都在 HTP 的 Conv 层，才考虑轻量化骨干（第 5 节）。这一步判断，决定了后续 80% 的优化精力投在哪里——投错方向，做再多也是白费。

[实测] 上表为示意结构；真实字段、是否逐算子标注 backend、单位是否为 ms，一律以你本机工具输出为准。第 2.4 节的脚本只展示"如何消费这些数据"，不是真实读数。

2.6 qnn-profile 与 qnn-net-run 的分工

qnn-net-run 帮你"跑通并得到端到端延迟"，qnn-profile 帮你"看清时间花在哪"。两者的工程顺序是：先用 net-run 确认能跑、拿到基线延迟；再用 profile 定位热点、指导优化；优化完再用 net-run 验证端到端收益。它们必须配合，而不是只跑一个。

[实测] 不少人只跑 net-run 就以为"优化完了"，结果优化了个寂寞——没定位热点，优化的方向就是猜的。本讲反复强调 profile 优先，正是要把"凭感觉调"变成"按数据调"。具体字段、单位、是否含 fallback 标记以你本机工具输出为准。

2.7 性能调优的三大误区

• 误区一：“NPU 利用率高 = 性能好”。错。利用率高可能意味着大量层 fallback 到 CPU 在忙等，或数据搬运占满总线。要看"端到端延迟"和"热点在哪"，不是盯一个利用率数字（呼应 2.1）。
• 误区二：“一慢就换更大 SoC”。错。先用 profile 定位，多数情况是 fallback 层或带宽墙，换 SoC 治标不治本（见 5.6）。
• 误区三：“实测算一次就定稿”。错。边缘设备性能随温度、负载、并发波动，要在不同温度/负载下多测几次，尤其是 thermal 降频后的表现（见 3.5）。

[推算] 这三条误区，覆盖了本讲见过的大多数"调优失败"案例。记住一句话：调优是"按数据定位、按数据验证"，不是"按感觉猜、按感觉改"——这条纪律，和全系列的数据口径（[官方]/[推算]/[实测]）是一体的。

三、功耗墙与热墙：thermal 降频

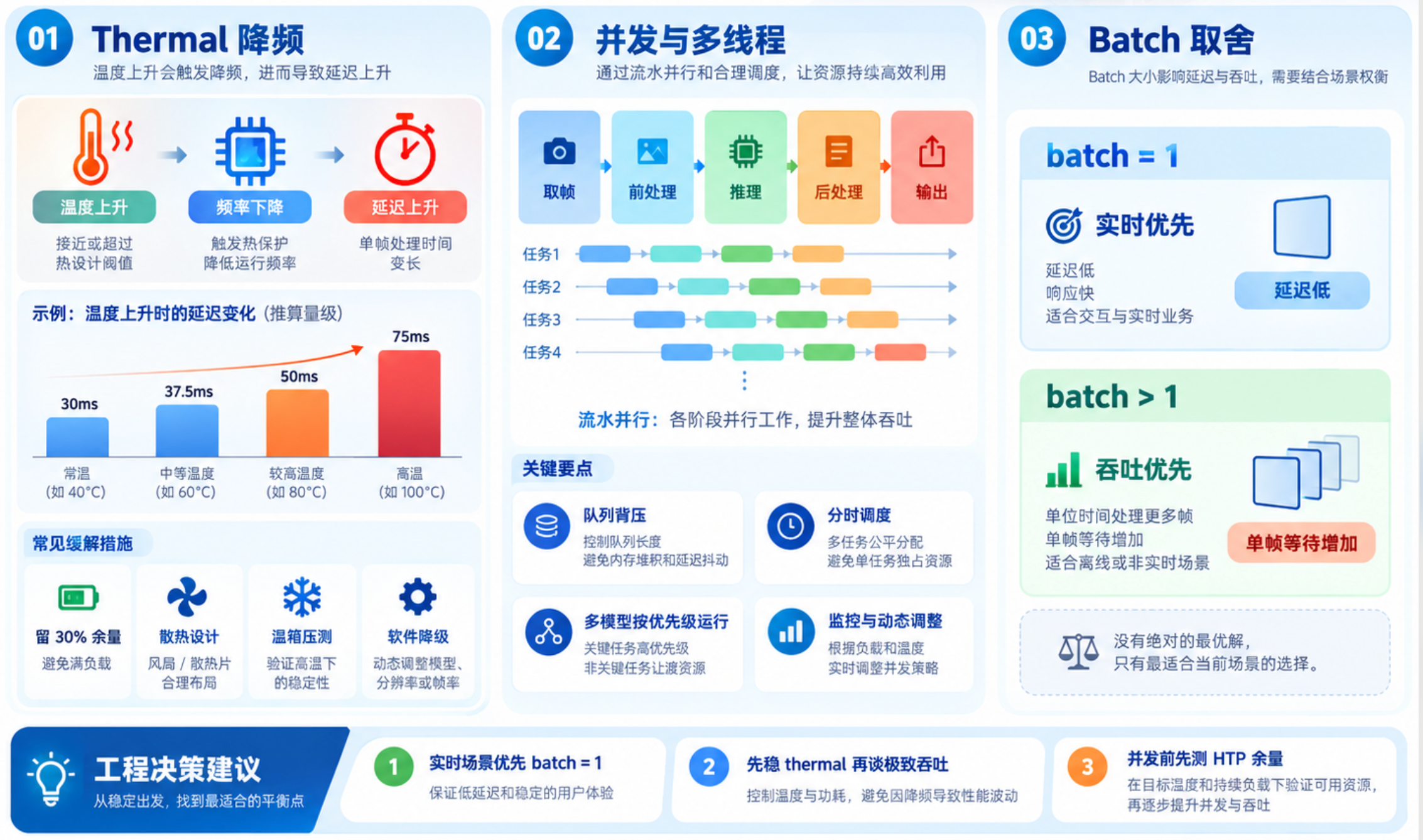

工程决策建议图

3.1 为什么边缘设备最怕热

手机可以烫手降频你无所谓，工业设备不行。边缘设备常装在无风扇、密闭、高温的环境里（电柜、车间、车顶）。SoC 持续满载 → 温度升 → 超过阈值 → thermal 降频（动态调低 CPU/NPU 频率以降温）→ 推理变慢 → 漏检/掉帧 → 现场故障。

[官方] 高通 SoC 内置温度监控与动态调频（thermal mitigation）机制，这是保护芯片的必需设计，但它的副作用就是"性能会随温度波动"。工程上不能假装它不存在，而要为它留余量。

3.2 thermal 降频的真实案例

一个真实（典型）案例：某视觉检测 demo 在空调房里跑得飞起（30ms/帧），搬到车间无风扇电柜里，前 20 分钟还行，之后温度过阈值开始降频，延迟逐渐爬到 90ms，检测开始漏检，产线报警。根因不是模型，是热设计余量不足 + 没做降频下的降级策略。

3.3 对策：功耗预算 / 散热 / 降频阈值

• 功耗预算留余量：设计阶段就按"峰值功耗 × 0.7"留 30% 余量，不让设备长期顶满跑（呼应第 09 讲 8.8）。
• 散热设计：导热垫、散热片、甚至小风扇；密闭环境考虑外壳导热。
• 降频阈值与策略：了解你板子的 thermal 阈值（官方资料），在软件层做"温度→降帧率/降分辨率"的平滑降级，而不是等系统硬降频才崩。
• 间歇负载：能间歇处理的任务（如巡检），用"采集一阵→推理一阵→休眠"替代持续满载。

3.4 降频前后延迟对比推算

# [推算] thermal 降频对端到端延迟的影响（量级示意，非实测）
def latency_under_throttle(base_ms, throttle_factor):
"""throttle_factor<1 表示频率被调低，实际耗时 = base / factor"""
return base_ms / throttle_factor

for f in [1.0, 0.8, 0.6, 0.4]:
print(f"降频系数 {f}: 单帧延迟 ≈ {latency_under_throttle(30, f):.1f} ms")
# 输出（推算）: 1.0→30ms | 0.8→37.5 | 0.6→50 | 0.4→75 ms

[推算] 当降频到 0.4 倍频率，30ms 的推理变成 75ms，若你的延迟预算是 50ms，就会开始漏帧。这就是为什么余量必须提前留——等降频发生再补，往往来不及。

3.5 温箱测试：怎么做、怎么判

thermal 问题不能靠"摸着不烫"主观判断，要用温箱（thermal chamber）做定量化验证：

• 方法：把设备放进可控温箱，设定目标环境温度（如 50°C、60°C，模拟密闭电柜/车间工况），让它跑满你的真实负载（不是空载待机），持续数小时。
• 观测：记录温度曲线、各阶段 NPU 频率、端到端延迟、是否触发降频、降频后延迟是否超预算。
• 判定：在最高目标温度下，延迟仍需 ≤ 业务预算，且无宕机、无累积错误。不达标就回到 3.3 的对策（散热/余量/降级）。

[实测] 具体温箱设定温度、时长、判定阈值由你的产品规格定义，本讲只给方法框架，不替你定终值。很多团队跳过这步，结果现场一热就翻车——温箱压测是量产前的必答题，和"先点亮板子再谈 AI"（第 03 讲）一样，属于不可省略的地基。

四、并发、多线程与 batch 策略

4.1 多线程流水线

把"取帧 → 前处理 → 推理 → 后处理 → 输出"拆成多条流水线（呼应第 09 讲生产者-消费者）。好处：不同阶段并行，NPU 不用等前处理、后处理不用等 NPU。代价：队列缓冲要管好（背压/丢旧帧）。

4.2 多模型并发

机器人常要"检测 + 分割 + 位姿"。并发方式（见第 10 讲 3.3）：串行（慢但简单）、并行（分时复用 HTP）。务必用 qnn-profile 实测各模型实占算力，再核定能否并发，不要拍脑袋。

4.3 batch 对吞吐的影响

batch>1 能提升吞吐（单位时间处理更多帧），但通常增加单帧延迟（要等凑够 batch）。这对"离线批量"友好，对"实时"不友好。

# [推算] batch 对吞吐与延迟的影响（量级示意）
def batch_effect(single_ms, batch, efficiency=0.85):
"""batch 推理总耗时 ≈ single_ms * batch / efficiency（有加速但不线性）"""
total = single_ms * batch / efficiency
return total, total / batch

for b in [1, 2, 4, 8]:
t, per = batch_effect(30, b)
print(f"batch={b}: 总 {t:.1f} ms, 单帧等效 {per:.1f} ms, 吞吐 {1000/per:.0f} fps")
# 输出（推算）: 吞吐随 batch 升，但单帧等效延迟也升——实时场景要权衡

4.4 并发与 batch 决策

#mermaid-svg-A1nO7U5srtGFD3dD{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-A1nO7U5srtGFD3dD .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-A1nO7U5srtGFD3dD .error-icon{fill:#552222;}#mermaid-svg-A1nO7U5srtGFD3dD .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-A1nO7U5srtGFD3dD .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-A1nO7U5srtGFD3dD .marker{fill:#333333;stroke:#333333;}#mermaid-svg-A1nO7U5srtGFD3dD .marker.cross{stroke:#333333;}#mermaid-svg-A1nO7U5srtGFD3dD svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-A1nO7U5srtGFD3dD p{margin:0;}#mermaid-svg-A1nO7U5srtGFD3dD .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-A1nO7U5srtGFD3dD .cluster-label text{fill:#333;}#mermaid-svg-A1nO7U5srtGFD3dD .cluster-label span{color:#333;}#mermaid-svg-A1nO7U5srtGFD3dD .cluster-label span p{background-color:transparent;}#mermaid-svg-A1nO7U5srtGFD3dD .label text,#mermaid-svg-A1nO7U5srtGFD3dD span{fill:#333;color:#333;}#mermaid-svg-A1nO7U5srtGFD3dD .node rect,#mermaid-svg-A1nO7U5srtGFD3dD .node circle,#mermaid-svg-A1nO7U5srtGFD3dD .node ellipse,#mermaid-svg-A1nO7U5srtGFD3dD .node polygon,#mermaid-svg-A1nO7U5srtGFD3dD .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-A1nO7U5srtGFD3dD .rough-node .label text,#mermaid-svg-A1nO7U5srtGFD3dD .node .label text,#mermaid-svg-A1nO7U5srtGFD3dD .image-shape .label,#mermaid-svg-A1nO7U5srtGFD3dD .icon-shape .label{text-anchor:middle;}#mermaid-svg-A1nO7U5srtGFD3dD .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-A1nO7U5srtGFD3dD .rough-node .label,#mermaid-svg-A1nO7U5srtGFD3dD .node .label,#mermaid-svg-A1nO7U5srtGFD3dD .image-shape .label,#mermaid-svg-A1nO7U5srtGFD3dD .icon-shape .label{text-align:center;}#mermaid-svg-A1nO7U5srtGFD3dD .node.clickable{cursor:pointer;}#mermaid-svg-A1nO7U5srtGFD3dD .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-A1nO7U5srtGFD3dD .arrowheadPath{fill:#333333;}#mermaid-svg-A1nO7U5srtGFD3dD .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-A1nO7U5srtGFD3dD .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-A1nO7U5srtGFD3dD .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-A1nO7U5srtGFD3dD .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-A1nO7U5srtGFD3dD .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-A1nO7U5srtGFD3dD .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-A1nO7U5srtGFD3dD .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-A1nO7U5srtGFD3dD .cluster text{fill:#333;}#mermaid-svg-A1nO7U5srtGFD3dD .cluster span{color:#333;}#mermaid-svg-A1nO7U5srtGFD3dD div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-A1nO7U5srtGFD3dD .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-A1nO7U5srtGFD3dD rect.text{fill:none;stroke-width:0;}#mermaid-svg-A1nO7U5srtGFD3dD .icon-shape,#mermaid-svg-A1nO7U5srtGFD3dD .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-A1nO7U5srtGFD3dD .icon-shape p,#mermaid-svg-A1nO7U5srtGFD3dD .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-A1nO7U5srtGFD3dD .icon-shape .label rect,#mermaid-svg-A1nO7U5srtGFD3dD .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-A1nO7U5srtGFD3dD .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-A1nO7U5srtGFD3dD .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-A1nO7U5srtGFD3dD :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

实时

批量

请求类型

实时 or 批量?

batch=1 + 流水并行 + 留 thermal 余量

batch>1 提吞吐 + 允许更高延迟

4.5 并发配置实战：两模型分时复用 HTP

多模型并发时，HTP 是共享资源。一个稳妥的编排方式是用一个"推理调度器"串行喂不同模型，避免两个模型同时抢 HTP 导致上下文切换开销：

# [推算] 多模型分时调度示意（非抢占并发，而是排队分时）
import queue, threading

jobs = queue.Queue()
def scheduler():
while True:
model, frame = jobs.get()
det = model.run(frame) # 同一时刻只有一个模型在 HTP 上跑
dispatch(det)

# 检测节点、分割节点都把请求投入 jobs，由调度器串行执行

比起"两个进程各开一个 NPU session 互抢"，排队分时往往更可控、延迟更可预测。是否真要并发，仍要以 qnn-profile 实测各模型实占算力后裁定（呼应 2.1）——并发不是默认选项，是"余量确实够"时的优化项。

五、模型轻量化

5.1 算子融合

许多框架会把连续的小算子（如 Conv+BN+ReLU）融合成一个，减少层间调度与读写。在 QNN 转换阶段（第 05 讲），编译器通常会做图优化与融合；你也可以在模型设计阶段主动用融合友好的结构。

5.2 剪枝与更小骨干

• 剪枝：去掉冗余通道/权重，模型变小变快，但要重训或微调，可能掉点（呼应第 06 讲精度纪律）。
• 更小骨干：YOLO-Nano、MobileNet 类轻量网络，用"小一点但够用"换大吞吐。选型时按第 02 讲"场景负载"匹配，别一上来就上最大模型。

5.3 输入分辨率权衡

检测精度随分辨率升，但算力随分辨率平方级涨。很多场景 640×640 就够，硬上 1280×1280 算力翻 4 倍。按业务最小够用分辨率定，是性价比最高的优化。

5.4 精度 vs 速度 权衡表

5.5 量化与轻量化的协同

量化（第 06 讲）和轻量化不是二选一，而要协同：先选轻量骨干（结构轻）→ 再做 INT8 量化（表示轻）→ 最后算子融合（调度轻）。顺序也有讲究——结构优化在前，表示优化在后；若量化完再大改结构，容易前功尽弃。这套组合拳，往往能把一个"在 QCS6490 上跑不动"的模型，变成"流畅实时"的模型，而不必立刻升级到 QCS8550（呼应第 02 讲选型纪律：先用最小代价满足场景，别动不动就上更大 SoC）。

5.6 轻量化的边界：什么时候该换 SoC

轻量化不是万能药。当你已经做完：降分辨率到业务下限、换最小够用骨干、INT8 量化、消除 fallback 层、算子融合，但单模型实时性仍不达标，那就不是"模型没调好"，而是"平台算力天花板到了"——此时继续榨模型收益递减，正确动作是升级 SoC（呼应第 02 讲选型逻辑）：

• 犀牛派 A1（QCS6490，~12 TOPS）扛不住 → 看 QCS8550（~48+12 TOPS）；
• 多路高分辨率视觉伺服 → 看 IQ-9075（~100 TOPS，12–16 路相机）。

判断标准很简单：先穷尽软件侧优化，再谈硬件升级。很多团队一慢就换更大 SoC，结果新平台照样被 fallback 层和带宽墙拖死——因为根因根本不是算力。反过来，该换不换，硬在 QCS6490 上跑本该 QCS8550 的负载，也是浪费人力。这条"软件优先、硬件兜底"的线，是全系列选型与调优的共同纪律。

以"双路 1080p 实时检测 + 分割"为例：在 QCS6490 上即便轻量化到极致，HTP 占用也会长期顶满、thermal 必降频；换 QCS8550 后同等负载只占约 40% HTP，余量充足、还可叠加更多模型。这个例子说明：当负载进入"旗舰 SoC 才从容"的区间，继续在入门 SoC 上硬撑是工程上的执念，不是理性——调优的尽头是选型，选型的起点是调优，二者本就是同一件事的两面。

六、量产迁移：从开发板到 OEM

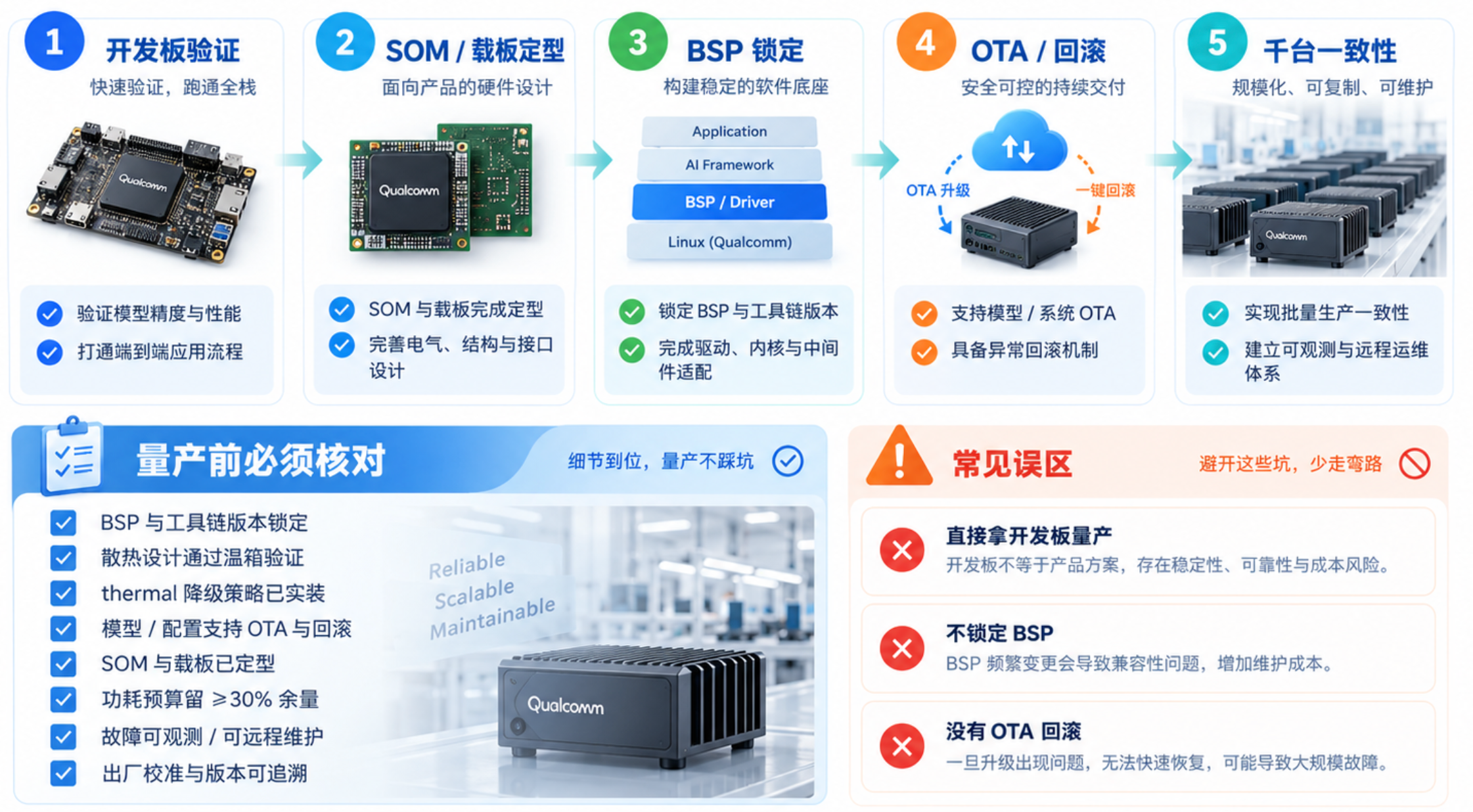

生产检测清单图

6.1 SOM vs 开发板

开发板（如犀牛派 A1）是"开发验证平台"，尺寸、接口、成本都不适合直接塞进产品。**SOM（System on Module，系统级模块）**才是量产形态：把 SoC + 内存 + 基础电源做在小模块上，你只需设计载板（carrier board）。量产该用 SOM 而非裸开发板。

6.2 BSP 锁定

BSP（板级支持包）是连接硬件与系统的软件层。开发阶段你可能用"最新 BSP"，但量产必须锁定一个经过验证的 BSP 版本——否则一次系统更新可能让模型跑不动或掉性能。BSP 版本和工具链版本（第 04 讲）必须配套管理。

术语纪律提示：BSP、SOM、散热片、外壳这些都是硬件物料（BOM）层面的概念，属于"硬件物料清单"范畴；模型、SDK、工具链版本属于技术栈（软件）。两者别混用——BOM 是硬件成本，技术栈是软件栈，这是全系列反复强调的术语纪律。

6.3 量产固件与 OTA

量产设备要能远程升级（OTA）：模型更新、BSP 补丁、bug 修复都得能远程推送。这意味着你的模型、配置、节点（第 10 讲容器化）要设计成可独立下发、可回滚。没有 OTA 能力，千台设备的维护成本会压垮团队。

6.4 量产 checklist

• BSP 版本已锁定且与工具链配套
• SOM/载板定型，散热设计通过温箱验证
• thermal 降频下的降级策略已实装并压测
• 模型/配置可 OTA、可回滚
• 千台一致性：出厂校准、模型版本一致
• 功耗预算留 ≥30% 余量
• 故障可观测（日志/健康节点，第 10 讲运维层）

6.5 量产一致性：千台怎么保证一样

开发板调好一台容易，难的是"千台表现一致"。一致性来自三件事：

• 出厂校准：相机模组/传感器有个体差异，需在出厂做标定（白平衡、内参、增益等）。
• 版本固化：BSP、模型、配置全部锁定版本号，写入设备且可追溯。
• 老化筛选：高温老化中筛掉早期失效个体，把"出生就体弱"的设备挡在出厂前。

[推算] 一致性不是"每台都完美"，而是"每台都在规格区间内、且可追溯到同一套固化版本"。这部分属于制造质量体系，本讲只点出它和前面工程工作的接口：你锁定的 BSP/模型版本（6.2/6.3），正是量产一致性的锚点——工程做得越规范，制造端越省心。

6.6 术语速查卡

• BSP（Board Support Package）：板级支持包，连接硬件与系统软件，量产须锁定版本。
• SOM（System on Module）：系统级模块，量产硬件形态，把 SoC + 内存 + 基础电源集成在小模块上。
• Thermal Throttling（thermal 降频）：超温后动态降频保护芯片，副作用是性能波动。
• OTA（Over-The-Air）：远程升级，量产设备必备，须可灰度、可回滚。
• Hotspot Layer（热点层）：profile 中耗时占比最高的层，优化优先级最高。
• Fallback 层：不被 HTP 支持、被迫跑在 CPU/GPU 的层，常是性能黑洞。

七、调优 checklist 与量产清单（速查）

7.1 性能调优 checklist

• qnn-profile 逐层耗时已读，热点 TOP5 已优化
• fallback 到 CPU 的层已尽量消除或替换
• 零拷贝/硬件预处理已启用（减数据搬运）
• 多线程流水已搭，NPU 不空等
• batch 策略按实时/批量选定
• 模型已轻量化（分辨率/骨干/融合/量化）

7.2 生产化 checklist

• thermal 降频对策已实装，温箱压测通过
• 功耗预算留 ≥30% 余量
• BSP 锁定、SOM 定型
• OTA + 回滚能力具备
• 千台一致性方案就位
• 故障可观测、可远程维护

7.3 从开发板到量产的演进路径

把本讲和前面各讲串成一条"演进地图"，能看清每阶段在收敛哪类风险：

#mermaid-svg-VnLjW1bCFfdiKhN9{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-VnLjW1bCFfdiKhN9 .error-icon{fill:#552222;}#mermaid-svg-VnLjW1bCFfdiKhN9 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-VnLjW1bCFfdiKhN9 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .marker.cross{stroke:#333333;}#mermaid-svg-VnLjW1bCFfdiKhN9 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-VnLjW1bCFfdiKhN9 p{margin:0;}#mermaid-svg-VnLjW1bCFfdiKhN9 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .cluster-label text{fill:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .cluster-label span{color:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .cluster-label span p{background-color:transparent;}#mermaid-svg-VnLjW1bCFfdiKhN9 .label text,#mermaid-svg-VnLjW1bCFfdiKhN9 span{fill:#333;color:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .node rect,#mermaid-svg-VnLjW1bCFfdiKhN9 .node circle,#mermaid-svg-VnLjW1bCFfdiKhN9 .node ellipse,#mermaid-svg-VnLjW1bCFfdiKhN9 .node polygon,#mermaid-svg-VnLjW1bCFfdiKhN9 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .rough-node .label text,#mermaid-svg-VnLjW1bCFfdiKhN9 .node .label text,#mermaid-svg-VnLjW1bCFfdiKhN9 .image-shape .label,#mermaid-svg-VnLjW1bCFfdiKhN9 .icon-shape .label{text-anchor:middle;}#mermaid-svg-VnLjW1bCFfdiKhN9 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .rough-node .label,#mermaid-svg-VnLjW1bCFfdiKhN9 .node .label,#mermaid-svg-VnLjW1bCFfdiKhN9 .image-shape .label,#mermaid-svg-VnLjW1bCFfdiKhN9 .icon-shape .label{text-align:center;}#mermaid-svg-VnLjW1bCFfdiKhN9 .node.clickable{cursor:pointer;}#mermaid-svg-VnLjW1bCFfdiKhN9 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .arrowheadPath{fill:#333333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-VnLjW1bCFfdiKhN9 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-VnLjW1bCFfdiKhN9 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-VnLjW1bCFfdiKhN9 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-VnLjW1bCFfdiKhN9 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .cluster text{fill:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 .cluster span{color:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-VnLjW1bCFfdiKhN9 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-VnLjW1bCFfdiKhN9 rect.text{fill:none;stroke-width:0;}#mermaid-svg-VnLjW1bCFfdiKhN9 .icon-shape,#mermaid-svg-VnLjW1bCFfdiKhN9 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-VnLjW1bCFfdiKhN9 .icon-shape p,#mermaid-svg-VnLjW1bCFfdiKhN9 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-VnLjW1bCFfdiKhN9 .icon-shape .label rect,#mermaid-svg-VnLjW1bCFfdiKhN9 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-VnLjW1bCFfdiKhN9 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-VnLjW1bCFfdiKhN9 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-VnLjW1bCFfdiKhN9 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

开发板验证 第03-04讲

单模型跑通 第05-07讲

实时/媒体/机器人 第08-10讲

剖析+thermal+轻量化 本讲

锁定BSP/SOM/OTA 本讲

量产

每一阶段都在为下一阶段收敛风险：开发板阶段验证"能不能"，实时阶段验证"快不快"，本阶段验证"稳不稳、久不久、好不好造"。越往后，对一致性和可追溯的要求越高。这也解释了为什么 BSP 锁定、版本固化这些"枯燥"动作，是量产真正的分水岭——它们决定千台设备是不是"同一台设备的复制"，还是"千台各跑各的"。

各阶段的交付物与验收标准可以这样对齐：

八、坑点清单

8.1 只看单次延迟不看持续负载

症状：demo 快，量产慢。对策：做数小时满载压测，观察 thermal 曲线。

8.2 忽略 fallback 层

症状：NPU 利用率低却慢。对策：profile 看是否有大量层跑在 CPU。

8.3 把开发板直接当量产硬件

症状：产品体积/成本/可靠性全崩。对策：转 SOM + 载板，开发板只做验证。

8.4 BSP 不锁定

症状：一次更新后模型跑不动。对策：锁定验证过的 BSP 与工具链版本。

8.5 没有 OTA 与回滚

症状：千台设备bug只能人工刷。对策：设计可远程下发、可回滚的固件/模型。

8.6 精度与速度两头失

症状：量化+剪枝后掉点严重。对策：按第 06 讲纪律，校准集讲究、逐级验证。

8.7 盲目上最大模型

症状：算力不够、热炸。对策：按第 02 讲选型，最小够用分辨率与骨干。

8.8 把"玄学报错"变成可排查清单

边缘部署里大量"玄学"现象，本质都是可定位的工程问题。把它们列成对照表，能省下无数瞎调的时间：

这张表的价值不在"记住答案"，而在建立一种习惯：任何异常先回到"功耗 / 热 / 带宽 / 版本"四件套去归因，而不是怀疑模型或运气。

九、FAQ

Q1：qnn-profile 给出的耗时和 qnn-net-run 的总耗时对不上？ 正常。profile 是逐层细测（本身有开销），net-run 是端到端粗测；两者量级一致即可，精确定数以你选定的一种为准，并标注 [实测]。

Q2：thermal 降频能关掉吗？ 强烈不建议。这是芯片保护机制，关掉可能永久损坏。正确做法是留余量 + 软件降级，而非硬扛。

Q3：降频后我的模型会出错吗？ 模型计算本身不会"错"，但延迟变长会导致漏帧/超时，表现为"检测漏了"。这是系统层失败，不是模型精度问题。

Q4：多模型并发到底要不要做？ 看负载。若单模型已吃满 HTP，并发只会互相拖；若都有余量，并发能提利用率。用 profile 实测说话。

Q5：SOM 和开发板怎么选？ 开发验证用开发板（犀牛派 A1 这类），量产用 SOM + 载板。开发板直接进产品，尺寸/成本/BOM 都不合适。

Q6：OTA 推送模型有风险吗？ 有（推错版本全崩）。所以必须"可灰度 + 可回滚"：先小批量推，验证 OK 再全量，出问题一键回滚。

Q7：轻量化从哪下手性价比最高？ 通常是"降输入分辨率"和"用更小骨干"，二者都不动模型结构就能拿大收益；算子融合编译器常自动做。

Q8：BOM 在这里指什么？ 指硬件物料清单——SOM、载板、散热片、外壳、电源等硬件成本。模型/SDK 不算 BOM，那是技术栈（软件）。本讲谈"量产成本"时说的 BOM 就是这个硬件含义。

Q9：本讲和第 09/10 讲怎么衔接？ 第 09 讲的队列缓冲、第 10 讲的频率匹配，都是为 thermal 波动预留弹性的手段；本讲把它们上升到"系统级余量与降级策略"。

Q10：thermal 余量留多少合适？ 没有万能数。一般建议设计峰值功耗 ≥30% 余量（即只用到芯片可持续输出能力的 70%），再用温箱实测（3.5）确认在目标温度下不超预算。余量太小现场必翻车，太大浪费成本——以实测为准。

Q11：profile 显示全是 HTP 层但还是慢，怎么办？ 那说明瓶颈不在 fallback，而在"数据搬运"或"层间等待"。优先查是否 zero-copy、前处理是否走了 ISP/硬件（第 08/09 讲），再考虑轻量化骨干。不要一慢就换更大 SoC，先榨干现有平台的优化空间。

Q12：本讲讲的这些，怎么和预算/SOP 挂钩？ 把"thermal 余量、OTA 灰度、BSP 锁定、千台一致性"写进项目 SOP 与验收标准，而不是靠个人经验兜底。这些条目每一条都是可勾选、可审计的交付物——本讲的所有 checklist 直接能转成研发排期与测试用例，这也是"能跑"与"能交付"之间最实在的一道分水岭。

十、结论与下讲预告

本讲你实际搭起来的能力：从"实验室能出结果"走到"现场 7×24 扛得住、千台造得出"。你掌握了用 qnn-profile 定位热点、识别 fallback 层；理解了 thermal 降频这一边缘部署头号"玄学"的真身与对策；学会了并发/batch/轻量化的权衡；并看清了从开发板到 SOM、BSP 锁定、OTA 的量产迁移路径。这些能力加起来，正是把"demo"和"产品"区分开的那道工程护城河。

给团队的实施顺序建议：不要一上来就追求"最快"。正确的次序是：① 用 net-run 确认功能与基线延迟；② 用 profile 定位热点；③ 先消除 fallback 层、再做轻量化、最后才上并发/batch；④ 做温箱压测与 thermal 降级；⑤ 最后锁定 BSP/SOM/OTA 进入量产。前一步没稳，后一步都是空中楼阁——这套次序，和全系列"先正确、再优化、再量产"的方法论完全一致，也是本讲最想留给你的工程直觉。这套次序的底层逻辑只有一句：让每一步的产出都成为下一步可依赖的输入，而不是每一步都从零开始猜——这恰好是前面 11 讲一直在做的事：第 03 讲点亮板子是第 04 讲装工具链的输入，第 05–07 讲的 context binary 是第 08–10 讲系统的输入，本讲的量产检查单又是第 12 讲收官的输入。

核心一句话：从"能跑"到"能交付"，靠的是剖析定位热点、为热留余量、用并发/batch/轻量化提速，最后把开发板换成锁定的 SOM 量产形态——工程化的最后一公里，往往比写模型更难也更重要。

下一讲（第 12 讲，收官） 我们用一个端到端案例把全 12 讲串成一条完整路径，给出 artifact 衔接链、五大坑上机检查单、系列知识地图与生态路线图。系列到这里就收口了。届时你会看到，本讲这叠 checklist 正是收官讲"artifact 衔接链"里压轴的一环。

本讲所有 profile 读数结构、thermal 系数、batch/延迟推算与代码，均为架构示意与量级估算；具体的工具字段名、thermal 阈值、BSP 版本与一切实测数值，务必在你的犀牛派 A1 真机上用 qnn-profile 与温箱实测确认，不要直接拿本讲的推算值当终值或当规格承诺。

同理，SOM/载板/散热片等硬件物料（BOM）的具体选型，也请以阿加犀/高通官方资料与你的结构工程师确认为准——本讲谈量产迁移给的是方法论与检查单，不是某一款物料的采购清单。把这份方法论和检查单用起来，比对某一两颗具体料号更有长期价值：因为换项目、换 SoC，方法不变，料号常变。这也是全系列反复强调"术语要分清、方法要沉淀"的用意所在。
