这是《7天学会SpringBoot+Vue3企业级项目RuoyiOffice》系列第 3 篇。前两天看完了架构地图，也把开发环境跑通了。第三天开始写业务：不再讲抽象概念，而是挑一个边界清楚、带审批、有主数据和单据的真实模块，从业务建模一路做到接口可被前端调用。读完你能回答三个问题：一个后端业务模块应该先画什么、代码按什么层次放、一次提交请求到底碰了哪几层。

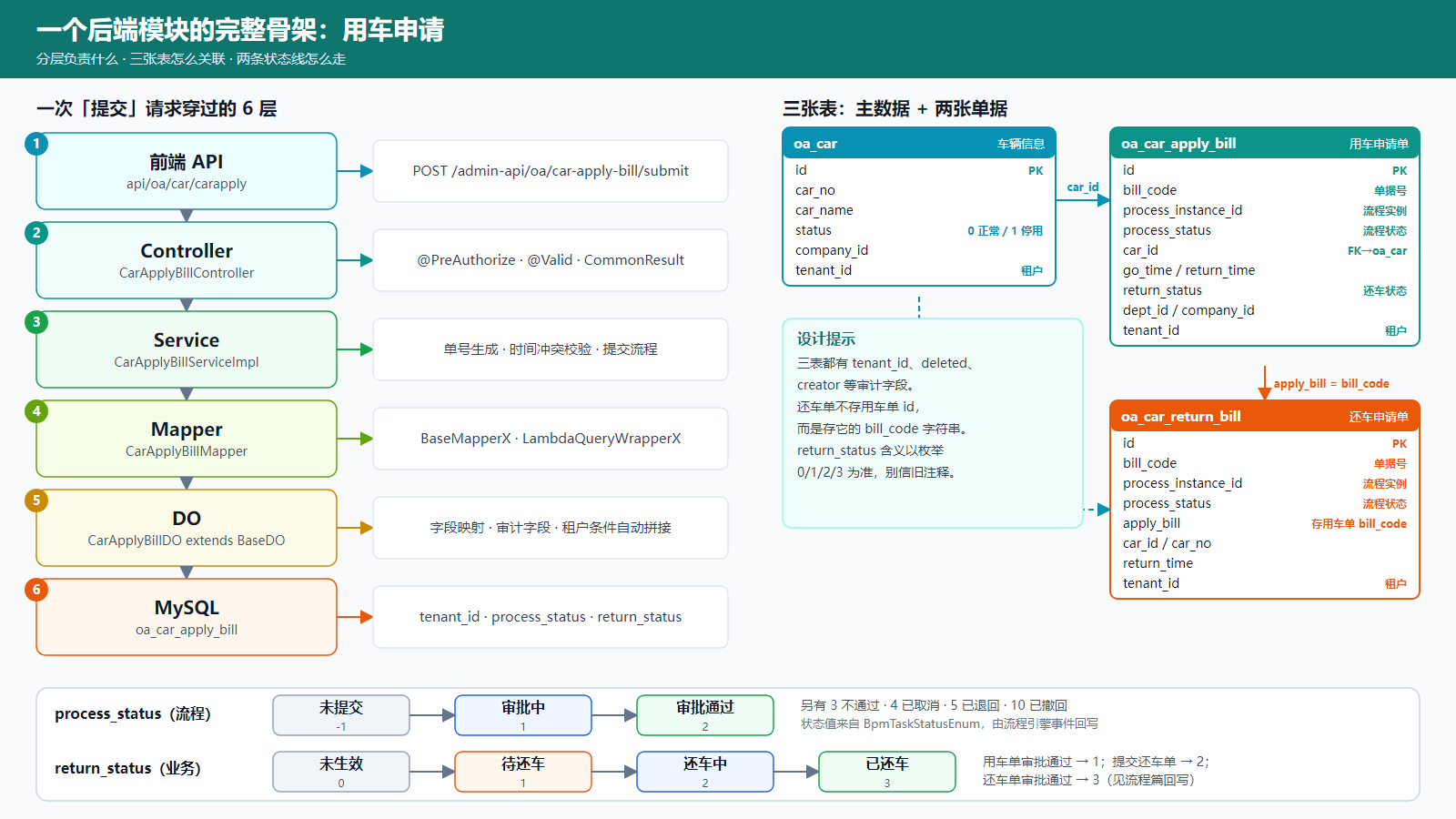

▲ 本篇核心视觉：左侧是一次「提交」请求穿过的六层，右侧是用车主数据和两张单据的表关系，底部是流程状态与还车状态两条状态线。后面的每一节都能在这张图里找到位置。

引言：为什么用「用车」当案例

写后端文章最容易犯的错，是拿一个只有增删改查的玩具表做例子，读者看完依然不知道真实业务怎么落。企业项目的后端难点在于：主数据和单据怎么分、状态不止一种怎么管、审批流程怎么接、不同租户的数据怎么隔开。OA 用车模块恰好把这几件事都带上了，而且规模可控。

说明：本文代码节选自仓库 ruoyi-office/yudao-module-oa，为便于阅读省略了部分空行与附件处理。表结构取自开发库的实际建表语句，字段含义以枚举和代码为准。

一、先建模：三个业务对象和两条状态线

动手写代码之前，先回答「这个模块里有哪些东西、它们有哪些状态」。用车模块有三个业务对象：

先看系统里的车辆台账页面，这是主数据在界面上的样子：

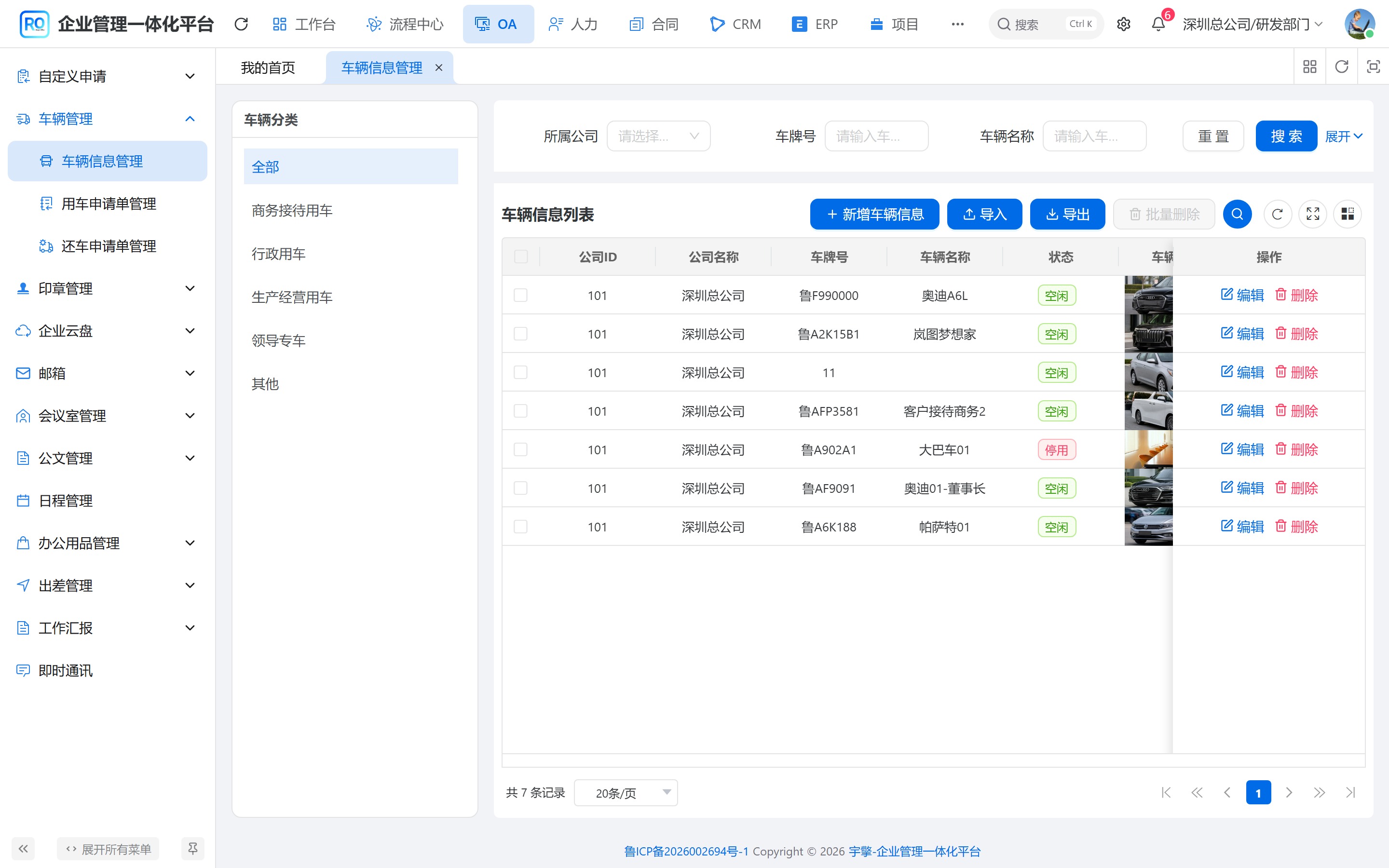

▲ 车辆信息管理：车辆是主数据，状态只有「空闲」「停用」这类简单取值，和单据的审批状态是两回事。

单据的状态则复杂得多。一张用车申请单同时存在两条互不相同的状态线：

这个区分是后面所有设计的出发点：流程状态属于引擎，还车状态属于业务。业务模块不能把自己的业务状态也塞给流程引擎去管，否则审批一撤回，业务就乱了。

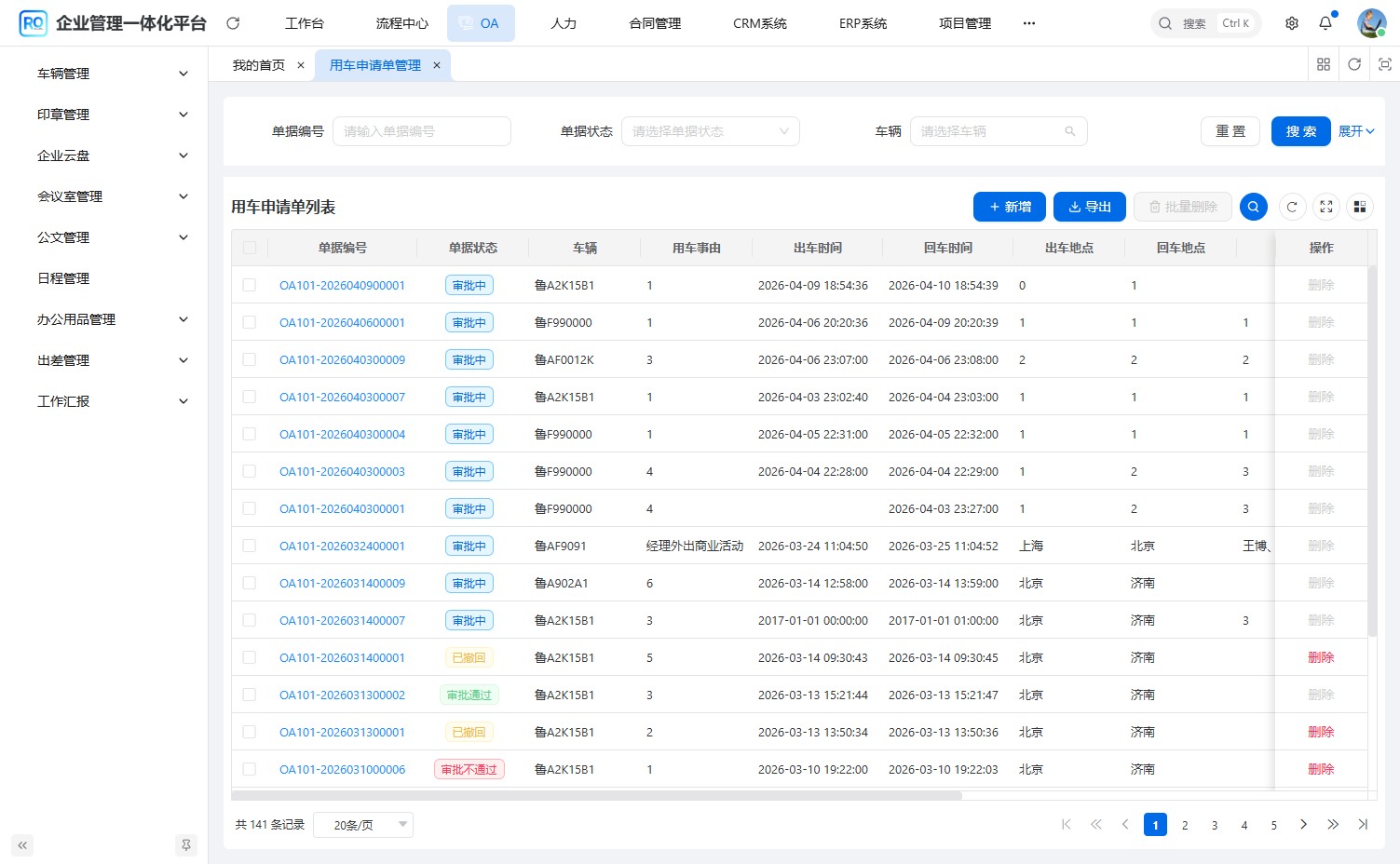

▲ 用车申请单列表：同一个列表里并存审批中、已撤回、审批通过和审批不通过，这些就是 process_status 在界面上的投影。

二、建表：每个字段都要有归属

三张表都包含审计字段（creator、create_time、updater、update_time、deleted）和租户字段 tenant_id。下面是用车申请单的核心结构，节选自开发库建表语句：

CREATE TABLE `oa_car_apply_bill` (
`id` bigint NOT NULL AUTO_INCREMENT COMMENT 'ID',
`bill_code` varchar(32) NOT NULL COMMENT '单据编号',
`process_instance_id` varchar(64) DEFAULT NULL COMMENT '流程实例编号',
`process_status` tinyint DEFAULT NULL COMMENT '单据状态',
`car_id` bigint DEFAULT NULL COMMENT '车辆',
`go_time` datetime DEFAULT NULL COMMENT '出车时间',
`return_time` datetime DEFAULT NULL COMMENT '回车时间',
`go_area` varchar(150) DEFAULT NULL COMMENT '出车地点',
`return_area` varchar(150) DEFAULT NULL COMMENT '回车地点',
`cause` varchar(255) DEFAULT NULL COMMENT '用车事由',
`creator` varchar(64) DEFAULT NULL COMMENT '创建者',
`deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
`tenant_id` bigint NOT NULL DEFAULT '0' COMMENT '租户编号',
`dept_id` bigint DEFAULT NULL COMMENT '部门ID',
`company_id` bigint DEFAULT NULL COMMENT '公司ID',
`return_status` tinyint(1) NOT NULL DEFAULT '0' COMMENT '还车状态，0-未还车，1-还车中，2-已还车',
`car_no` varchar(32) DEFAULT NULL COMMENT '车牌号码',
PRIMARY KEY (`id`),
KEY `idx_oa_car_apply_bill_is_returned` (`return_status`),
KEY `idx_oa_car_apply_bill_company_returned` (`company_id`,`return_status`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用车申请单';

几个值得拎出来的字段决策：

特别注意 return_status：建表注释是旧的，代码里的枚举 CarReturnStatusEnum 是 0 未生效、1 待还车、2 还车中、3 已还车。遇到注释和枚举冲突，永远以枚举和字典为准，并顺手修掉注释，否则下一个读代码的人会被误导。

三、分层：每一层只做一件事

OA 模块拆成 yudao-module-oa-api 和 yudao-module-oa-server。对外的枚举和错误码在 api，业务实现在 server。用车申请单涉及的文件如下：

对象转换这一层，官方规范里写的是 MapStruct 的 convert 包，但用车模块实际用的是 BeanUtils.toBean，目录里并没有 convert。这是读源码时要接受的现实：规范是方向，具体模块以代码为准，新模块选哪种方式要和团队约定一致。

四、Controller：权限、校验和统一返回

Controller 只做四件事：声明路径、声明权限、触发参数校验、包装返回。用车申请单的保存与提交是这样写的：

@Tag(name = "OA协同办公 – 用车申请单")
@RestController
@RequestMapping("/oa/car-apply-bill")
@Validated
public class CarApplyBillController {

@Resource
private CarApplyBillService carApplyBillService;

@PostMapping("/save")
@Operation(summary = "保存用车申请单")
@PreAuthorize("@ss.hasPermission('oa:car-apply-bill:save')")
public CommonResult<Long> saveCarApplyBill(@Valid @RequestBody CarApplyBillSaveReqVO saveReqVO) {
return success(carApplyBillService.saveCarApplyBill(saveReqVO));
}

@PostMapping("/submit")
@Operation(summary = "提交用车申请单")
@PreAuthorize("@ss.hasPermission('oa:car-apply-bill:create')")
public CommonResult<Long> submitCarApplyBill(@Valid @RequestBody CarApplyBillSaveReqVO createReqVO) {
return success(carApplyBillService.submitCarApplyBill(createReqVO));
}

这里有三个读代码时容易忽略的点：

VO 层也要如实说一件事：CarApplyBillSaveReqVO 里没有声明 @NotNull 等校验注解，@Valid 触发后实际没有字段级约束。目前必填由前端表单的 rules: 'required' 把关，后端只在 Service 里校验时间。如果你的新模块对数据质量要求高，建议在 VO 上补齐必填约束，不要只依赖前端。

时间字段是另一处约定：goTime 与 returnTime 在 VO 里是 LocalDateTime 且没有 @JsonFormat，按项目规范会以毫秒时间戳序列化，前端日期选择器需要配 valueFormat: 'x'。这个细节会在第四篇和前端代码一一对上。

五、Service：业务规则都在这里

Service 是整个模块的重心。提交用车申请要依次完成：生成单号、校验时间冲突、保存、提交流程、回写实例编号。核心方法如下（省略附件处理）：

@Override
public Long submitCarApplyBill(CarApplyBillSaveReqVO saveReqVO) {
// 如果单号为空，需要生成
if(StringUtils.isBlank(saveReqVO.getBillCode())){
saveReqVO.setBillCode(BillCodeUtils.generateBillCode(SystemEnum.OA, OaBillTypeEnum.OA_CAR_APPLY_BILL));
}
// 校验时间冲突
validateTimeConflict(saveReqVO);
// 保存或更新
CarApplyBillDO carApplyBill = BeanUtils.toBean(saveReqVO, CarApplyBillDO.class)
.setProcessStatus(BpmTaskStatusEnum.RUNNING.getStatus());
carApplyBillMapper.insertOrUpdate(carApplyBill);
// 智能提交 BPM 流程（如果流程实例不存在则创建，存在则审批发起人任务）
Map<String, Object> processInstanceVariables = BpmProcessVariableUtils.buildBillVariables(saveReqVO);
String processInstanceId = processInstanceApi.submitProcessInstance(Long.valueOf(saveReqVO.getCreator()),
new BpmProcessInstanceCreateReqDTO()
.setProcessDefinitionKey(OaBillTypeEnum.OA_CAR_APPLY_BILL.getProcessDefinitionKey())
.setVariables(processInstanceVariables)
.setStartUserSelectAssignees(saveReqVO.getStartUserSelectAssignees())
.setBusinessKey(String.valueOf(carApplyBill.getId()))
).getCheckedData();
// 将工作流的编号，更新到单据中
carApplyBillMapper.updateById(new CarApplyBillDO().setId(carApplyBill.getId()).setProcessInstanceId(processInstanceId));
return carApplyBill.getId();
}

读这段代码，抓住三个关键点：

• businessKey 是业务与流程的桥。提交流程时把单据 id 当作 businessKey 交给引擎，审批结束后引擎再带着这个值回来找单据，这就是第六篇「回写」的起点。
• processDefinitionKey 来自枚举 OaBillTypeEnum，用车申请单对应 oa_car_apply_bill。流程模型的标识必须和它一致，否则提交时找不到流程定义。
• 提交时先把状态置为「审批中」再入库，随后才拿到实例编号回写。这就是为什么排障时看到「审批中」但 process_instance_id 为空，意味着流程提交这一步没成功。

用车场景最有业务含量的规则是时间冲突校验：同一辆车在重叠时间段内，不能同时存在两张有效的申请单。

private void validateTimeConflict(CarApplyBillSaveReqVO saveReqVO) {
if (saveReqVO.getCarId() == null || saveReqVO.getGoTime() == null || saveReqVO.getReturnTime() == null) {
return; // 如果必要字段为空，跳过校验
}

// 校验出车时间不能晚于回车时间
if (saveReqVO.getGoTime().isAfter(saveReqVO.getReturnTime())) {
throw exception(CAR_TIME_CONFLICT);
}

// 查询同一车辆在相同时间段内的申请单
List<CarApplyBillDO> conflictBills = carApplyBillMapper.selectList(
new LambdaQueryWrapperX<CarApplyBillDO>()
.eq(CarApplyBillDO::getCarId, saveReqVO.getCarId())
.ne(saveReqVO.getId() != null, CarApplyBillDO::getId, saveReqVO.getId()) // 排除当前编辑的记录
.and(wrapper -> wrapper
// 场景1：存在审批中的申请单且时间重合
.and(subWrapper -> subWrapper
.eq(CarApplyBillDO::getProcessStatus, RUNNING.getStatus())
// ……时间重叠条件（三种区间重叠情形）

这里的设计思路值得借鉴：哪些单据会「占住」一辆车，由两个状态共同决定。场景一是流程状态为审批中的单据；场景二是审批已通过、且还车状态为「待还车」或「还车中」的单据。已还车、被拒绝、被撤回的单据不再占车。这正是两条状态线配合的价值：流程状态说明审批走到哪，还车状态说明车是否真被占着。

六、Mapper 与 DO：查询条件和数据边界

Mapper 继承 BaseMapperX，分页查询用 LambdaQueryWrapperX 的 xxxIfPresent 系列方法拼接条件，值为空时自动跳过，列表页的筛选就是这样落地的：

@Mapper
public interface CarApplyBillMapper extends BaseMapperX<CarApplyBillDO> {

default PageResult<CarApplyBillDO> selectPage(CarApplyBillPageReqVO reqVO) {
return selectPage(reqVO, new LambdaQueryWrapperX<CarApplyBillDO>()
.eqIfPresent(CarApplyBillDO::getId, reqVO.getId())
.likeIfPresent(CarApplyBillDO::getBillCode, reqVO.getBillCode())
.eqIfPresent(CarApplyBillDO::getProcessInstanceId, reqVO.getProcessInstanceId())
.eqIfPresent(CarApplyBillDO::getProcessStatus, reqVO.getProcessStatus())
.eqIfPresent(CarApplyBillDO::getCarNo, reqVO.getCarNo())
.betweenIfPresent(CarApplyBillDO::getGoTime, reqVO.getGoTime())
.betweenIfPresent(CarApplyBillDO::getReturnTime, reqVO.getReturnTime())
.eqIfPresent(CarApplyBillDO::getCreator, reqVO.getCreator())
.betweenIfPresent(CarApplyBillDO::getCreateTime, reqVO.getCreateTime())
.eqIfPresent(CarApplyBillDO::getDeptId, reqVO.getDeptId())
.eqIfPresent(CarApplyBillDO::getCompanyId, reqVO.getCompanyId())
.eqIfPresent(CarApplyBillDO::getReturnStatus, reqVO.getReturnStatus())
// ……其余字段条件同理
.orderByDesc(CarApplyBillDO::getId));
}
}

Mapper 里看不到任何 tenant_id 条件，是因为租户隔离不写在业务代码里：DO 继承 BaseDO，查询与写入时由 MyBatis-Plus 的租户拦截器按当前请求的租户自动拼接条件。第五篇会把这条拦截链完整讲一遍。

另一个业务层面的数据边界写在 Service 里：

// === CarApplyBillServiceImpl ===
@Override
public PageResult<CarApplyBillDO> getCarApplyBillPage(CarApplyBillPageReqVO pageReqVO) {
// 自动添加创建人过滤条件（当前登录用户）
Long currentUserId = SecurityFrameworkUtils.getLoginUserId();
if (currentUserId != null) {
pageReqVO.setCreator(String.valueOf(currentUserId));
}
return carApplyBillMapper.selectPage(pageReqVO);
}

// === ErrorCodeConstants（oa-api）===
ErrorCode CAR_NOT_EXISTS = new ErrorCode(1_101_000_000, "车辆信息不存在");
ErrorCode CAR_APPLY_BILL_NOT_EXISTS = new ErrorCode(1_101_000_001, "用车申请单不存在");
ErrorCode CAR_RETURN_BILL_NOT_EXISTS = new ErrorCode(1_101_000_003, "还车申请单不存在");
ErrorCode CAR_APPLY_BILL_ALREADY_RETURNED = new ErrorCode(1_101_000_004, "用车申请单已还车，不能重复还车");
ErrorCode CAR_TIME_CONFLICT = new ErrorCode(1_101_000_005, "车辆使用时间冲突，该时间段已有其他申请单");

注意分页方法强制把 creator 改写成当前登录用户。也就是说，前端传什么 creator 都没用，列表只会返回自己创建的单据。这就是「数据范围不能只靠前端」的最小例子：即使有人改了请求参数，后端也会把它纠正回来。错误码则统一放在 ErrorCodeConstants，按模块分段，业务代码里只写 throw exception(CAR_TIME_CONFLICT)，文案和错误码不散落在各处。

七、事务与一致性：先看清再决定

读完提交方法，你应该问一个问题：保存单据、提交流程、回写实例编号，这三步在一个事务里吗？

按当前源码，CarApplyBillServiceImpl 与 CarReturnBillServiceImpl 没有声明 @Transactional，这三步各自独立提交。这意味着：如果流程提交抛异常，前面已经入库的单据会保留，状态是「审批中」而实例编号为空。

这既不是危言耸听，也不是要你照抄去加注解——是否应该放进一个事务、失败后回滚还是补偿，取决于流程引擎调用的失败语义。本文的建议是：新模块要显式设计这个边界，并在文档里写清楚，不要把「碰巧能跑」当成设计。已有数据排查时，用下面的查询找出这类单据：

SELECT id, bill_code, process_status
FROM oa_car_apply_bill
WHERE process_status = 1
AND (process_instance_id IS NULL OR process_instance_id = '');

八、闭环：一次提交从浏览器到数据库

把前面各层串起来，一次「提交用车申请」的完整链路如下：

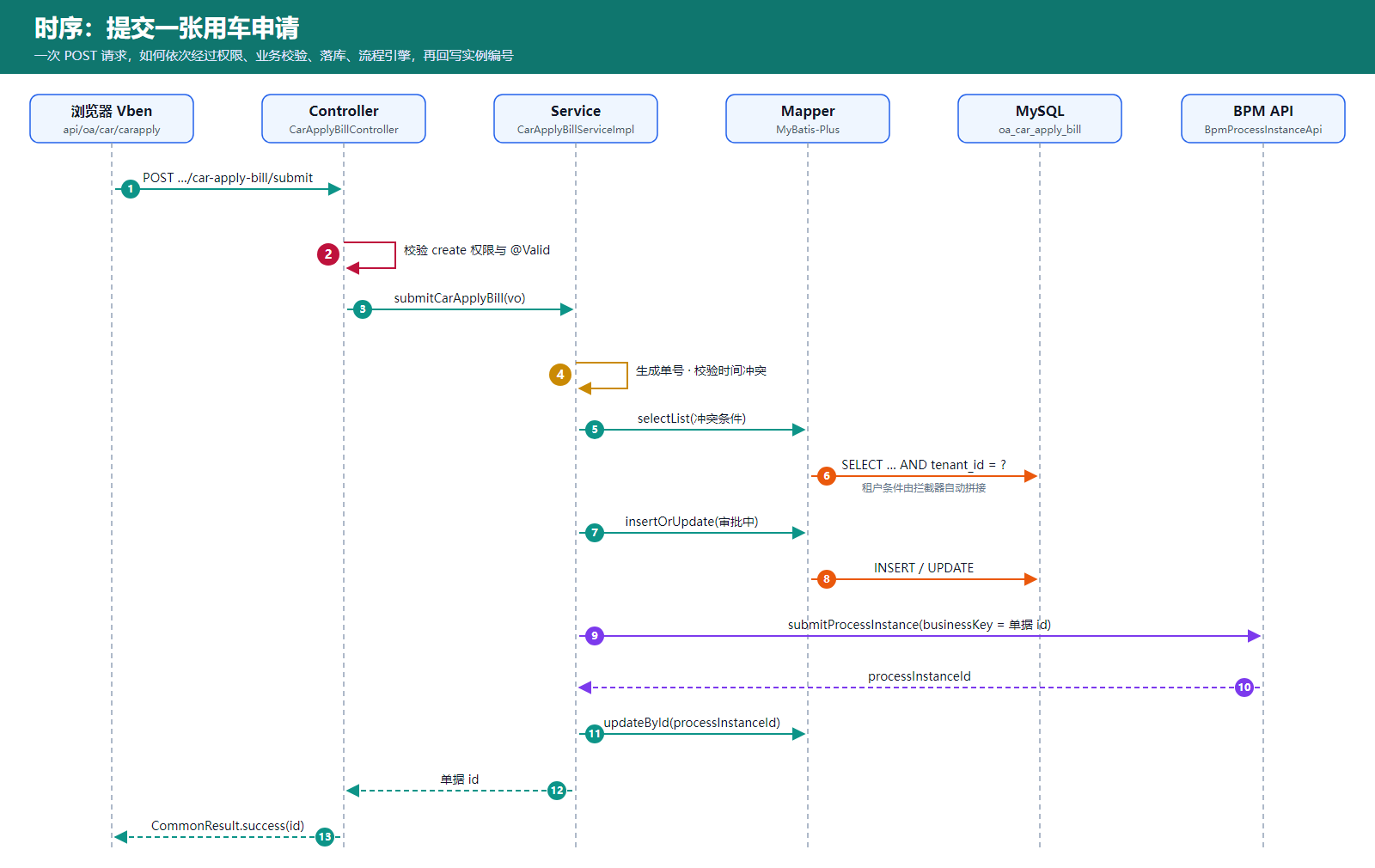

▲ 时序图：权限与参数校验在 Controller，业务规则在 Service，租户条件在持久层自动拼接，流程提交通过 BpmProcessInstanceApi 完成，实例编号最后回写到单据。

自己验证时不必写任何新代码：在 PC 端新建一张用车申请并提交，打开浏览器 Network，找到 submit 请求，响应里应该是成功码和一个数字 id；再用上面的 SQL 查最新一条记录，看 process_status 与 process_instance_id 是否同时有值。本文没有替你执行这些步骤，请在自己的环境里核对。

提交之后的页面长什么样？下图是一张已通过审批的用车申请单详情：

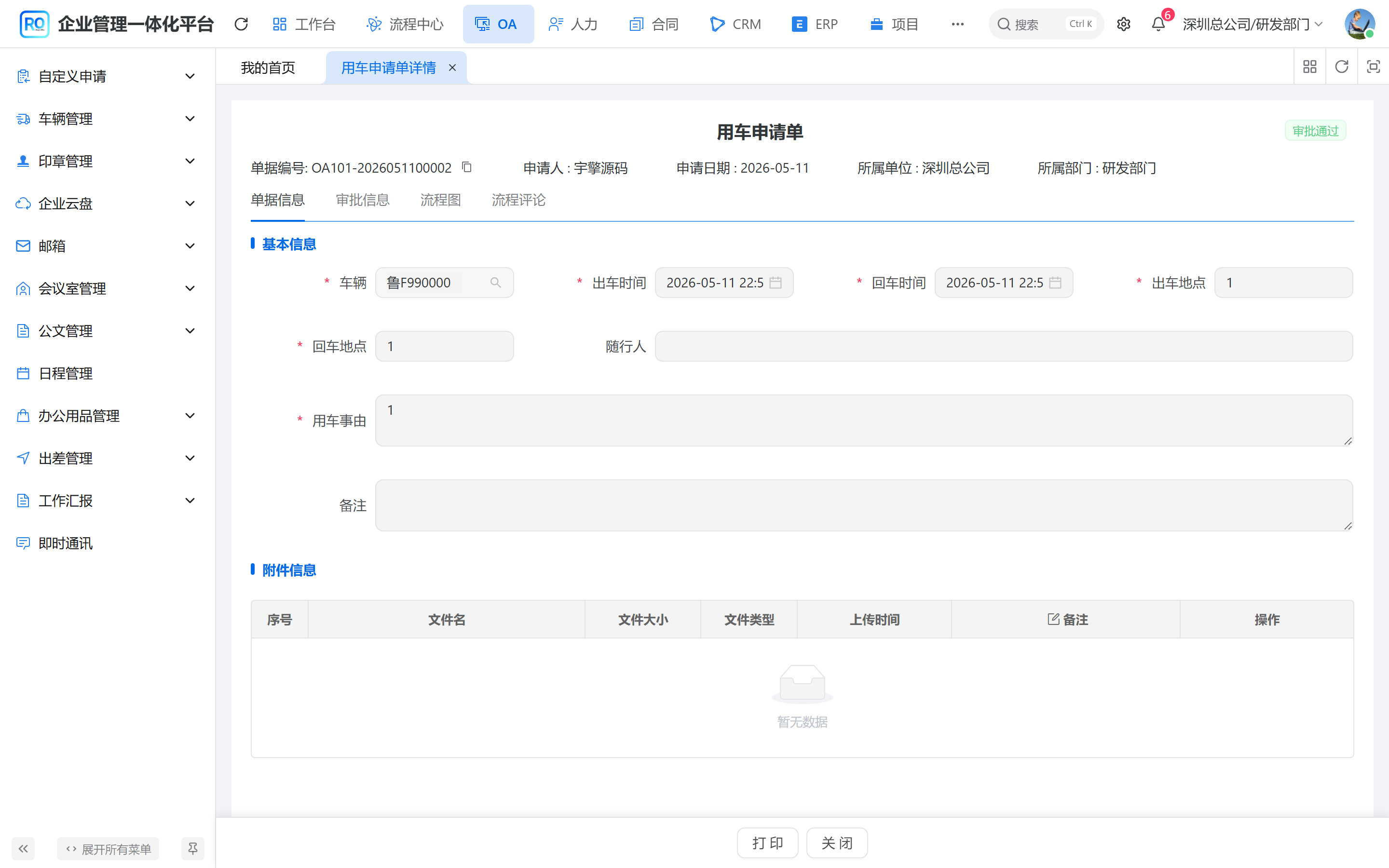

▲ 用车申请单详情：顶部是单据号、申请人和状态，下方的页签把业务数据与审批过程放在同一个页面里，这一页的前端实现放到第四篇讲。

还车申请单则是另一张单据，通过 apply_bill 指向用车单的 bill_code，并联动修改用车单的 return_status：

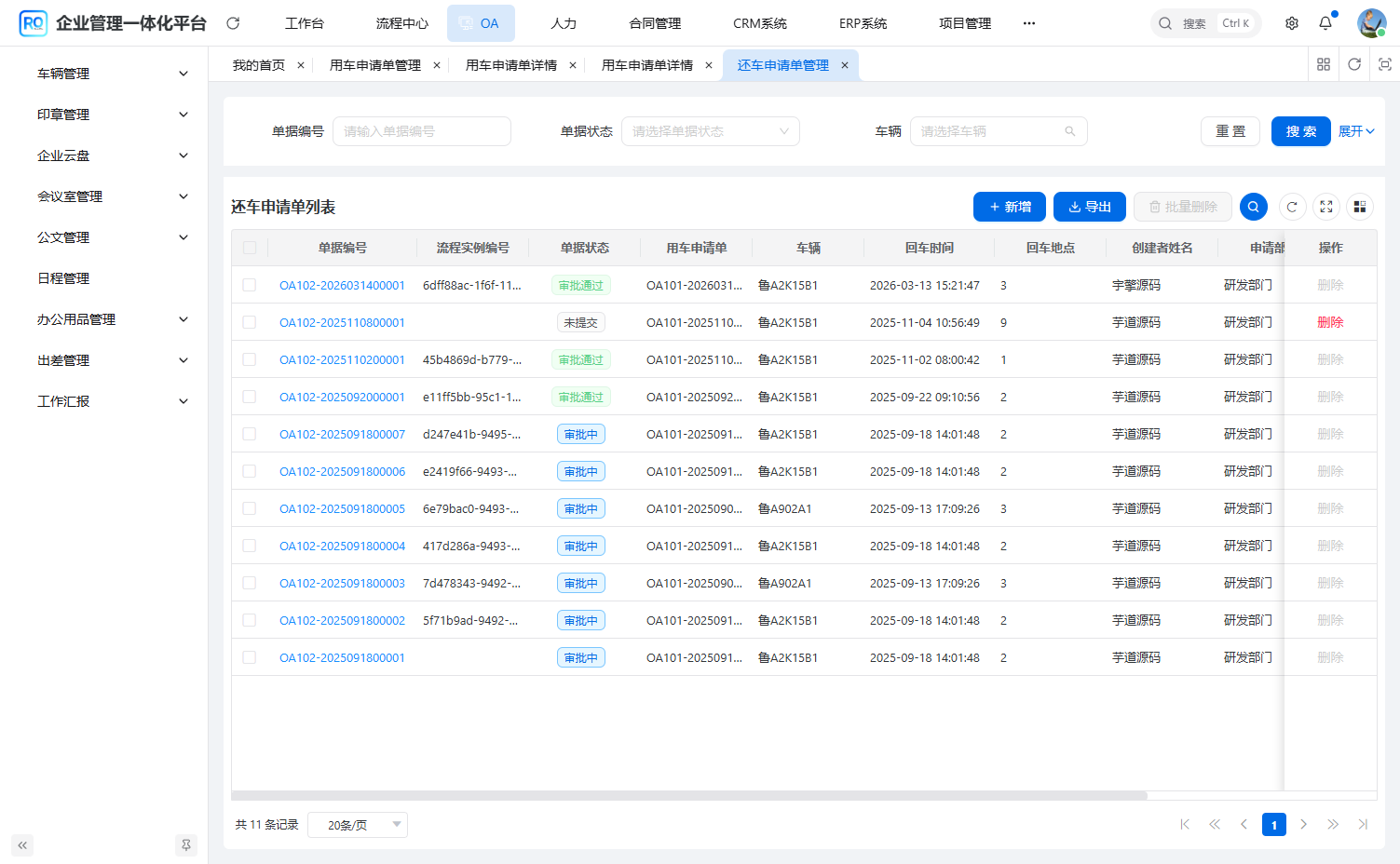

▲ 还车申请单列表：每张还车单都关联一张用车单，还车审批通过后，用车单才会变成「已还车」。

九、故障与验收矩阵

模块做完后，用下表自检，也可以在联调出现问题时当排查顺序：

十、第三天的学习结果

做完后端篇，建议逐项确认：

常见问题（FAQ）

新增一个业务模块，后端应该先写什么？

先写业务建模，再写代码：列出业务对象，区分主数据和单据，列出每个对象的状态线，再决定建表。建表之后再按 DO、VO、Mapper、Service、Controller 的顺序写，最后补错误码和单元测试。

为什么业务状态不直接用流程引擎的状态？

流程状态只表示审批走到哪一步，会被撤回、退回、取消等操作反复改变。用车单的「待还车、还车中、已还车」是业务自己的进度，必须独立存放，否则审批一动业务就乱。

Controller 方法没有 @PreAuthorize 会有风险吗？

要看接口是否返回敏感数据以及后端有没有数据范围兜底。本文案例中分页接口在 Service 里强制按创建人过滤，详情接口另有 get-for-bpm 校验流程参与者。新接口建议默认加权限，确认不需要时再显式取消。

BeanUtils.toBean 与 MapStruct 怎么选？

用车模块实际使用的是 BeanUtils.toBean，字段同名同类型时最省事；需要复杂映射、跨对象合并时再引入 MapStruct。关键是同一个模块内风格统一，并在评审时说清选择。

本文的代码我能直接复制到自己项目吗？

不建议整段复制。它们依赖 BaseMapperX、BillCodeUtils、BpmProcessInstanceApi 等平台能力。正确用法是对照仓库源码理解分层思路，在自己的模块里按同样的职责边界重写。

系列进度与下一篇预告

后端接口已经有了，但用户看不到页面就等于没有。下一篇进入前端篇：从菜单与路由出发，用 Vben 的 Page、useVbenVxeGrid 和 BasicForm 做出用车申请的列表页与表单页，并把今天提到的时间戳、权限标识和状态字典在界面上一一对上。想深入同一业务的设计细节，可延伸阅读 公务用车：申请占坑、还车释放、撞时段怎么拦。
