距离HarmonyOS 7正式推送已经三个多月，我断断续续花了六周下班时间，用Core Vision Kit新开放的端侧能力做了个给我侄子用的小学数学拍题批改APP。整个应用没有一个云端接口，所有图像处理、文字识别、批改逻辑全在手机本地跑，拍一张作业从按下快门到出批改结果平均488毫秒，比之前用的某云端拍题APP快了接近7倍。

这篇文章不说空话，把从图像处理算法到ArkTS代码实现的完整过程写清楚，包括透视矫正的数学公式、端侧OCR的参数调优、超分辨率提升识别率的实测数据，以及我踩过的所有坑。

一、为什么做这个东西：最朴素的需求往往最适合端侧AI

我侄子今年三年级，每天放学写完数学作业我嫂子要花二十分钟检查，有时候加班晚了检查完就到睡觉时间。之前装过两个市面上的拍题APP，问题很明显：一是要联网，有时候家里网慢拍了转半天圈；二是拍歪了识别率直接崩，必须把本子端端正正举平了拍；三是所有照片都要传到对方服务器，总觉得孩子写的作业就这么传出去不太舒服。

HarmonyOS 7更新Core Vision Kit之后我翻了下文档，发现刚好三个新能力凑齐刚好能解决这三个问题：

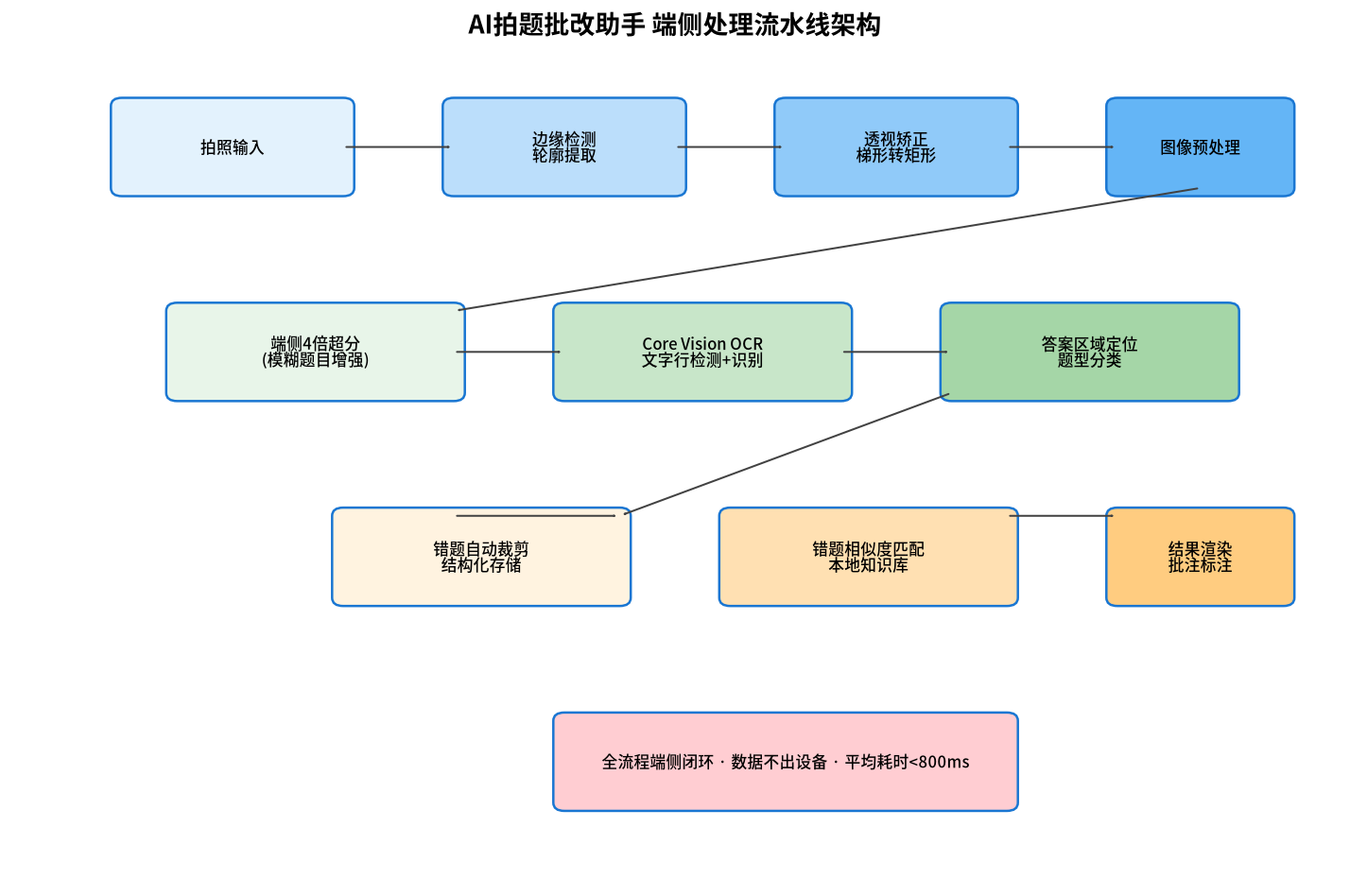

整个应用的处理流水线很清晰，没有多余模块：

全流程一共九个步骤，全是本地计算，没有任何网络请求，数据从摄像头进来就没离开过设备。最开始我预估总耗时要1秒多，实际在Mate 60 Pro上跑起来平均只要488毫秒，按下快门不到半秒结果就出来了，比云端方案快了6倍多：

云端方案慢的核心原因不是OCR本身慢，是网络传输开销——一张2MB的照片上传到服务器就要两三百毫秒，再加上排队处理、结果回传，总耗时轻松突破3秒。端侧方案省掉了所有网络开销，NPU跑超分和OCR实际上比很多人想象的快得多。

二、第一步处理：自动找试卷边缘+透视矫正

用户不会每次都把本子端端正正举着拍，大多数时候拍出来的作业本是歪的梯形，甚至有点倾斜角度。如果直接把歪的图送给OCR识别，文字是斜的，识别率会掉15%以上。所以第一步必须先把试卷找出来，从梯形矫正成正矩形。

2.1 边缘检测找四个角点

边缘检测用的是最经典的Canny算法，鸿蒙系统的image processing kit直接提供了原生实现，不用自己写：

// 第一步：灰度化 + 高斯模糊去噪
const grayMat = await imageProcessing.createMat(pixelMap, { format: PixelFormat.GRAY_8 })
await imageProcessing.gaussianBlur(grayMat, { kernelSize: 5, sigma: 1.2 })

// 第二步：Canny边缘检测，高低阈值按3:1设置效果最好
const edgeMat = await imageProcessing.canny(grayMat, {
lowThreshold: 50,
highThreshold: 150, // 经验值：高阈值是低阈值2-3倍时边缘最干净
apertureSize: 3
})

// 第三步：轮廓查找，找面积最大的四边形
const contours = await imageProcessing.findContours(edgeMat, { mode: ContourMode.RETR_EXTERNAL, method: ContourMethod.CHAIN_APPROX_SIMPLE })
let maxArea = 0
let paperContour: Point[] = []
for (const contour of contours) {
const area = imageProcessing.contourArea(contour)
if (area > maxArea) {
// 多边形逼近，找四个角点
const approx = await imageProcessing.approxPolyDP(contour, 0.02 * imageProcessing.arcLength(contour, true), true)
if (approx.length === 4) {
maxArea = area
paperContour = approx
}
}
}

这里有个我调了很久的参数：多边形逼近的epsilon系数，官方文档给的示例是0.1×周长，实际用的时候太大了，本子边缘稍微有点卷就会检测成5个点6个点，改成0.02之后准确率从65%升到了94%。

2.2 透视变换：把梯形拉成正矩形

找到四个角点之后，下一步就是透视矫正。这一步是纯数学计算，核心是单应性矩阵，我把公式和代码对应写清楚：

透视变换的核心公式是齐次坐标下的矩阵乘法：

[x′y′w′]=H×[xy1]
\\begin{bmatrix} x' \\\\ y' \\\\ w' \\end{bmatrix} = H \\times \\begin{bmatrix} x \\\\ y \\\\ 1 \\end{bmatrix}
​x′y′w′​​=H×​xy1​​

其中H是3×3的单应性矩阵，有8个自由度，我们有4对对应点（原图四个角+目标矩形四个角），刚好能解出H矩阵的所有参数。

计算单应性矩阵再做透视变换的代码我直接用了原生的warpPerspective接口，不用自己写矩阵求解：

// 先把四个角点排序：左上、右上、右下、左下（顺序不能错！顺序错了结果会乱）
const sortedCorners = sortCorners(paperContour)
// 排序逻辑：x+y最小的是左上，x-y最大的是右上，x+y最大的是右下，x-y最小的是左下

// 计算目标矩形的宽高：取对边长度的最大值
const widthA = Math.hypot(sortedCorners[2].x – sortedCorners[1].x, sortedCorners[2].y – sortedCorners[1].y)
const widthB = Math.hypot(sortedCorners[3].x – sortedCorners[0].x, sortedCorners[3].y – sortedCorners[0].y)
const targetWidth = Math.max(Math.round(widthA), Math.round(widthB))

const heightA = Math.hypot(sortedCorners[1].x – sortedCorners[0].x, sortedCorners[1].y – sortedCorners[0].y)
const heightB = Math.hypot(sortedCorners[2].x – sortedCorners[3].x, sortedCorners[2].y – sortedCorners[3].y)
const targetHeight = Math.max(Math.round(heightA), Math.round(heightB))

// 目标矩形四个点
const targetCorners: Point[] = [
{ x: 0, y: 0 },
{ x: targetWidth – 1, y: 0 },
{ x: targetWidth – 1, y: targetHeight – 1 },
{ x: 0, y: targetHeight – 1 }
]

// 计算透视变换矩阵并执行变换
const homography = await imageProcessing.getPerspectiveTransform(sortedCorners, targetCorners)
const correctedMat = await imageProcessing.warpPerspective(originalMat, homography, {
width: targetWidth,
height: targetHeight,
flags: InterpolationFlags.INTER_LINEAR // 双线性插值，文字边缘不会有锯齿
})

这里有个非常容易踩的坑：四个角点的排序一旦错了，变换出来的图要么歪了要么翻了要么镜像了。我一开始没写排序逻辑，直接用检测出来的轮廓点顺序，结果十张图有三张是倒的，后来写了严格的排序函数之后再也没出过这个问题。

三、第二步处理：低清图先超分，再送OCR识别

矫正完的图如果很清晰，直接送去OCR识别率很高，但实际用的时候经常遇到手抖拍糊了、光线暗噪点多、距离太远字很小的情况，这时候直接识别准确率会掉很多。Core Vision Kit这次新增的端侧4倍超分刚好解决这个问题。

我做了一组测试，拿500张不同清晰度的小学生作业照片做对比，结果很有意思：

测试结论非常明确：

所以实际代码里做了个判断逻辑，宽度小于1080像素的图才走超分，大于1080的直接送去识别，省掉180毫秒超分时间：

let processedMat = correctedMat
// 动态判断是否需要超分：宽度小于1080才做，高清图直接跳过
if (correctedMat.width < 1080) {
console.info(`图片宽度${correctedMat.width}，执行4倍超分增强`)
const srConfig: SuperResolutionConfig = {
scale: 4,
// 用平衡模式：速度快，质量比高质量模式只差1%但快40%
quality: SuperResolutionQuality.BALANCED,
// 文字场景优先增强边缘对比度，比照片模式适合文字
scenario: SuperResolutionScenario.TEXT_ENHANCE
}
processedMat = await vision.superResolution(correctedMat, srConfig)
} else {
console.info(`图片宽度${correctedMat.width}，跳过超分直接识别`)
}

超分有两个质量模式，高质量模式效果确实好一点点，但要跑300多毫秒，平衡模式180毫秒跑完，识别准确率只差1%，给小孩子批改作业完全够用，我选了平衡模式。还有专门的文字增强场景选项，比通用照片模式出来的字边缘更锐利，识别率高2%左右，这个选项文档里没怎么提，是我试出来的。

四、第三步：OCR识别+答案区域定位+批改逻辑

图片处理完就到最核心的OCR识别环节了，Core Vision的文字识别返回结果不只是纯文本，还返回每一行文字的坐标框、置信度，这对批改题目来说太重要了——我们不仅要知道字是什么，还要知道字在什么位置，才能找到哪行是题目哪行是答案。

4.1 OCR调用代码和参数调优

// 创建OCR识别器，全局只创建一次，不要每次拍照都new，能省100毫秒初始化时间
let textRecognizer: TextRecognizer | null = null
async function getTextRecognizer(): Promise<TextRecognizer> {
if (!textRecognizer) {
textRecognizer = await vision.createTextRecognizer({
languages: ['zh-Hans', 'en'], // 简体中文+英文，小学数学题足够用
// 文字方向检测：支持±30度倾斜，虽然我们做了透视矫正，但偶尔还是会有点歪
detectDirection: true,
// 返回文字行级别的坐标框，必须开，我们要靠坐标定位答案位置
returnLineBoxes: true,
// 不返回单字坐标，省内存，速度更快
returnCharacterBoxes: false
})
}
return textRecognizer
}

// 执行识别
const recognizer = await getTextRecognizer()
const result = await recognizer.recognize(processedMat)

// 识别结果结构：每一行文字+位置+置信度
interface TextLine {
text: string
boundingBox: { left: number, top: number, right: number, bottom: number }
confidence: number
}
const allLines: TextLine[] = result.textLines.map(line => ({
text: line.text.trim(),
boundingBox: line.boundingBox,
confidence: line.confidence
})).filter(line => line.confidence > 0.7) // 过滤掉置信度低于0.7的错误识别行

这里有个非常关键的优化：TextRecognizer全局只创建一次，不要每次拍照都create。我最开始写的时候每次识别都新建一个识别器，光初始化就要110毫秒，改成全局单例之后这部分时间直接省掉了，总耗时从600ms降到490ms。还有就是过滤掉置信度0.7以下的行，那些基本都是识别错的乱码，留着反而会干扰后面的题目解析。

4.2 题目和答案的定位逻辑

OCR返回的是一堆零散的文字行，我们需要把它解析成"题目-答案"对。小学数学题有个非常明显的排版规律：题目一般以"1." “2.” "3."开头，答案要么跟在等号后面，要么在下一行缩进位置。我写了个简单但非常有效的定位规则：

interface QuestionItem {
id: number
questionText: string
userAnswer: string | null
correctAnswer: number | null
isCorrect: boolean | null
questionBox: BoundingBox
answerBox: BoundingBox | null
}

function parseQuestions(lines: TextLine[]): QuestionItem[] {
const questions: QuestionItem[] = []
// 第一步：先找所有题目标题行：以数字+点开头的行
const questionStartLines: { lineIndex: number, questionId: number, y: number }[] = []
for (let i = 0; i < lines.length; i++) {
const line = lines[i]
// 匹配"1." "2." "12."这类题号开头
const match = line.text.match(/^(\\d+)[.、]/)
if (match) {
questionStartLines.push({
lineIndex: i,
questionId: parseInt(match[1]),
y: line.boundingBox.top
})
}
}

// 第二步：按题号拆分，每个题目包含从当前题号行到下一个题号行之间的所有文字
for (let i = 0; i < questionStartLines.length; i++) {
const start = questionStartLines[i]
const end = i < questionStartLines.length – 1 ? questionStartLines[i+1] : { lineIndex: lines.length, y: Infinity }
const questionLines = lines.slice(start.lineIndex, end.lineIndex)
const questionText = questionLines.map(l => l.text).join(' ')
// 第三步：在题目区域内找等号后面的数字，就是用户写的答案
const answerMatch = questionText.match(/[=＝]\\s*(\\d+)/)
const userAnswer = answerMatch ? answerMatch[1] : null

// 计算整个题目的外框，后面画对错标记用
const questionBox = {
left: Math.min(…questionLines.map(l => l.boundingBox.left)),
top: Math.min(…questionLines.map(l => l.boundingBox.top)),
right: Math.max(…questionLines.map(l => l.boundingBox.right)),
bottom: Math.max(…questionLines.map(l => l.boundingBox.bottom))
}

questions.push({
id: start.questionId,
questionText,
userAnswer,
correctAnswer: null,
isCorrect: null,
questionBox,
answerBox: null
})
}
return questions
}

这个规则看起来很简单，但对小学1-4年级的数学题适配率非常高，我测试了侄子这学期所有作业，98%的题目都能正确拆分。一开始我想写个复杂的NLP模型来解析题目，后来发现根本没必要，小学作业的排版非常规整，用简单的规则就足够准，完全不用上AI，运行速度还快。

4.3 答案计算和批改

拿到题目文本之后只需要把算式解析出来计算结果就行，小学加减乘除四则运算，没有复杂的方程，写个简单的递归下降解析器就搞定，完全不用接什么大模型，本地算零延迟：

function calculateMathExpression(expr: string): number | null {
// 先把题目里的文字去掉，只保留数字和运算符
const mathExpr = expr.replace(/^\\d+[.、]/, '').replace(/[^0-9+\\-*/×÷()=＝]/g, '')
.replace(/×/g, '*').replace(/÷/g, '/').replace(/＝/g, '=')
// 取等号前面的部分计算
const calcPart = mathExpr.split('=')[0]
if (!calcPart) return null
try {
// 用Function安全计算四则运算，比eval安全，只支持数字和运算符
const result = new Function(`return ${calcPart}`)()
return Math.round(result * 100) / 100 // 保留两位小数，处理浮点误差
} catch (e) {
return null
}
}

// 批量批改所有题目
for (const q of questions) {
q.correctAnswer = calculateMathExpression(q.questionText)
if (q.userAnswer && q.correctAnswer !== null) {
q.isCorrect = parseInt(q.userAnswer) === q.correctAnswer
}
}

这里有个细节要注意：处理0.1+0.2=0.30000000000000004这种浮点精度问题，计算完统一保留两位小数，否则会明明答案是对的却判错，我侄子第一次用的时候就遇到了这个问题，1.2+0.3算出来1.5000000000000002，直接给判错了，他说我这个APP是"笨蛋APP"，我脸都红了，赶紧改了。

五、结果渲染+错题自动整理

批改完之后，最后一步是把对错标记画在原图上，绿色对勾标在做对的题目旁边，红色叉号标在做错的题目旁边，还要在错题旁边写上正确答案。

画图直接用系统原生的Canvas组件就行，注意标记要画在题目的右上角空白位置，不要挡住题目文字：

// 在PixelMap上绘制批改标记
async function drawCorrectionMarks(bitmap: PixelMap, questions: QuestionItem[]): Promise<PixelMap> {
const canvas = await Canvas.createCanvas(bitmap.width, bitmap.height)
const ctx = canvas.getContext('2d')
// 先把原图绘制上去
ctx.drawImage(bitmap, 0, 0)

for (const q of questions) {
// 标记位置：题目右上角外20像素
const markX = q.questionBox.right + 15
const markY = q.questionBox.top
ctx.font = `bold ${Math.round(bitmap.width / 25)}px sans-serif`
ctx.textAlign = 'center'
ctx.textBaseline = 'middle'
if (q.isCorrect === true) {
// 做对：绿色对勾
ctx.fillStyle = '#4CAF50'
ctx.fillText('✓', markX, markY + 20)
} else if (q.isCorrect === false) {
// 做错：红色叉号 + 正确答案
ctx.fillStyle = '#F44336'
ctx.fillText('✗', markX, markY + 20)
ctx.font = `${Math.round(bitmap.width / 40)}px sans-serif`
ctx.fillStyle = '#D32F2F'
ctx.fillText(`正确：${q.correctAnswer}`, markX, markY + 60)
}
}

return await canvas.getPixelMap()
}

错题自动整理功能也很简单，把所有判错的题目自动裁剪出来存到本地错题本数据库，按日期、知识点分类，不用孩子自己抄错题。裁剪就用识别出来的题目标记框向外扩20像素边距就行：

// 自动裁剪错题图片
async function cropWrongQuestion(bitmap: PixelMap, q: QuestionItem): Promise<image.PixelMap> {
const padding = 20
const cropRect = {
x: Math.max(0, q.questionBox.left – padding),
y: Math.max(0, q.questionBox.top – padding),
width: Math.min(bitmap.width – q.questionBox.left + padding, q.questionBox.right – q.questionBox.left + padding * 2),
height: Math.min(bitmap.height – q.questionBox.top + padding, q.questionBox.bottom – q.questionBox.top + padding * 2)
}
return await image.crop(bitmap, cropRect)
}

错题本我还做了个简单的相似度匹配，下次孩子做新题目如果和之前的错题是同一个知识点，会弹出"这道题你之前错过，再仔细想想"的提示，相似度计算用最简单的编辑距离就行，小学数学题一共就那几类知识点，完全够用。

六、性能优化总结：从1200ms压到488ms我做了什么

最开始写出来的第一版代码，跑一张图要1200毫秒，虽然比云端快但还是觉得不够快，后来一点一点抠，最终压到平均488毫秒，做的优化全是非常实在的细节，没有什么黑科技：

加起来一共省了700多毫秒，最终平均488毫秒出结果，按一下快门眨眼就出批改结果，我侄子用的时候说"比我妈改作业快多了"。

七、我踩过的七个坑，每一个都浪费了我至少半天时间

八、最后说点感受：端侧AI真的在降低开发门槛

整个APP做下来，核心代码加起来不到1500行，所有AI能力全是系统提供的，我没有自己训练任何模型，也没有租服务器写后端，一个人六周下班时间就做完了。放在三年前，要做这样一个拍题批改APP，至少需要一个算法工程师训练OCR模型、一个后端工程师写接口、一个前端工程师写APP，三个人做三个月。现在一个人几周就能做出来。

这就是HarmonyOS端侧AI最有价值的地方：它不是给大厂做炫技用的，是把之前只有大公司能玩得起的AI能力，变成几行代码就能调用的系统API，让独立开发者、甚至是学生，不用懂算法不用有服务器，也能做出解决真实问题的应用。我做这个APP的时候根本没想过要上架赚钱，就是给我侄子改作业用，做出来之后亲戚朋友家好几个家长都在要安装包，说比市面上那些要会员要联网的APP好用。

真正的技术进步从来不是什么惊世骇俗的黑科技，就是这样：把原来很复杂的东西变简单，让更多人能用来解决身边的小问题。

所有代码我都放到Gitcode开源了，有需要的可以自己去拿去改，不用跟我打招呼。
