化工企业电气火灾监控系统应用与设计要点研究

摘要：化工生产场景普遍存在易燃易爆介质、腐蚀性气体，电气安全隐患相比常规工业场所更为突出，电气火灾一旦发生极易引发爆炸、中毒等连锁重大事故。本文围绕电气火灾监控系统在化工厂区的落地应用展开研究，分析化工特殊工况带来的安全挑战以及传统电气防护手段存在的短板，阐明该系统在化工安全生产中的核心价值。建立 “场景识别 — 风险研判 — 监测方案” 的对应关系，针对爆炸危险区域、强腐蚀环境等高风险点位提出差异化监测实施思路；从监测参数选取、设备选型准则、系统架构搭建等方面，提出适配化工恶劣工况的设计方案，并建立覆盖设备全生命周期的运维管理机制。研究成果可为化工企业搭建电气火灾主动预警防护体系提供参考，保障现场人员安全与生产装置连续稳定运行。

关键词：电气火灾监控；化工企业；防爆选型；全生命周期运维

0 引言

电气故障是工业火灾的重要诱因，大量事故统计表明，电气类火灾在各类工业火灾中占比居高不下。化工行业生产装置密集，现场储存、使用大量易燃易爆、强腐蚀物料，配电线路、电机、开关柜等电气设备长期在恶劣环境下运行，绝缘老化、接头过热、漏电等隐患更容易滋生，一旦起火会造成灾难性后果。

电气火灾监控系统能够在线采集线路温度、剩余电流等前兆特征量，构建隐患提前预警、故障定位、联动处置的主动防护体系，现已成为化工企业安全管控体系中必不可少的一环。本文结合化工现场环境特点，梳理系统典型应用场景，阐述设计思路与工程实施要点，为化工企业电气安全改造、新建项目安全设计提供实践依据，降低电气火灾事故风险，守护人员与资产安全。

1 电气火灾监控系统原理及化工场景应用

1.1 系统组成与核心功能

电气火灾监控系统属于事前预警类安全监测系统，依靠感知、分析、预警的闭环逻辑，识别绝缘劣化、接头过热、故障电弧等火灾前兆。系统分为三层架构：前端感知层包含温度传感探头、剩余电流互感器、故障电弧探测器，负责实时采集电气运行参数；数据解析层依托监控单元完成数据运算，对照预设阈值识别异常工况；应用展示层通过报警控制器实现声光告警、画面展示，可对接消防联动系统。

和传统火灾报警系统不同，电气火灾监控系统侧重隐患提前识别，在明火产生前捕捉异常信号，实现 24 小时不间断在线监测，是化工企业电气安全风险前置管控的重要手段。

1.2 化工企业典型应用场景及监测策略

化工厂区不同区域危险等级差异明显，不能采用统一的监测方案，需要按照风险分级思路差异化配置监测设备。爆炸危险装置区、腐蚀性化学品车间、配电室、电缆沟、电机接线箱等均属于重点监测区域。针对不同区域的风险特征匹配对应的监测手段，及时捕捉电气隐患，为整套系统的方案设计提供依据，保障监测方案的有效性。

2 化工企业电气火灾监控系统关键设计要点

2.1 监测对象与参数选取

监测方案采用 “点位监测 + 回路监测” 相结合模式。点位监测聚焦开关柜母排接点、电机接线端子等易发热的关键连接部位；回路监测覆盖配电室至生产装置区的整条电缆干线。

温度、剩余电流为基础必选监测参数。温度监测用于捕捉导体接头过热、绝缘升温；剩余电流监测用来识别电缆绝缘破损、漏电隐患。针对粉尘较多的化工车间，增加故障电弧探测，捕捉绝缘击穿产生的高频电弧信号；老旧厂区可增设谐波监测，防范谐波造成电缆异常发热。

参数配置需要兼顾故障特征识别与现场环境抗干扰能力。温度监测可以快速捕捉局部过热缺陷，剩余电流监测用于判断绝缘状态；在老旧线路、多粉尘区域，配套故障电弧探测，实现多维度隐患识别。

2.2 设备选型的环境适配要求

2.2.1 防爆等级选型

爆炸危险区域内，探测器防爆性能是选型第一准则，设备防爆等级需要匹配现场危险分区。Exd 型设备适用于 1 区、2 区爆炸危险环境；Exe 设备可用于 1、2 区部分场景；Exia 本安型设备可用于 0 区。防爆选型属于强制性安全底线，若防爆等级不匹配，监测设备本身就可能成为点火源，引发爆炸事故。

2.2.2 耐腐蚀与防护等级

化工现场常存在腐蚀性气体、高湿度、粉尘等工况，探测器外壳材质、IP 防护等级必须满足现场环境。腐蚀介质区域应选用耐腐外壳材料，防止壳体被侵蚀损坏，保障设备长期稳定工作。

2.2.3 安装适配要求

温度传感器需要紧贴铜排搭接面、螺栓连接点等发热位置，保证测温精度；剩余电流互感器要规范穿线，避免安装错误造成误报警。探测器安装位置应便于后期检修维护，避开车辆、设备容易碰撞的区域，降低物理损坏风险。

3 系统架构可靠性设计

3.1 系统独立性与联动设计

电气火灾监控系统应独立于 DCS、PLC 等生产控制系统，避免和生产控制信号互相干扰，保障预警功能独立可靠。系统设置多级告警阈值，分为预警、报警两级；预警信息提示运维人员排查隐患，达到报警阈值后触发声光告警。报警信息可推送至消防控制室、值班室、移动端 APP。系统可通过干接点接口对接火灾自动报警 FAS 系统，实现跨系统联动处置。

3.2 通信链路冗余设计

爆炸危险区域优先采用符合防爆要求的 LoRa 无线 Mesh 通信；非危险区域采用工业以太网传输，消除监测数据通信盲区。通信方案需要兼顾防爆规范与传输稳定性，保障恶劣工况下数据持续上传。

4 报警阈值的动态整定

4.1 结合设备运行特性整定阈值

报警阈值不能直接照搬通用规范数值。化工各配电回路负荷水平、环境温度、设备型号均存在差异，需要结合历史运行数据，进行个性化整定。系统投运初期，依据现场实际工况持续迭代优化阈值，在不漏报真实故障的同时，减少无效误报警，提升运维效率。

4.2 抑制现场环境干扰

化工现场大型电机启停会带来明显电气扰动，造成电流、温度短时间波动。阈值设置需要兼顾灵敏度与抗干扰能力，避免设备正常启停触发误告警。可以通过历史运行数据统计，获取设备正常工况下参数波动区间，以此自适应调整阈值，过滤生产操作带来的临时扰动，保障系统稳定运行。

5 供电与接地安全设计

5.1 双电源冗余供电

监控主机采用市电 + UPS 不间断电源双路供电。市电作为主电源，一旦电网失电，UPS 立即切换供电，保证事故场景下系统持续在线监测，不会因为断电失去监测能力。

5.2 独立接地设计

独立可靠的接地是保障测量精度、提升抗电磁干扰能力的基础。化工厂区电磁环境复杂，各类大功率设备会产生电磁噪声，接地不良会造成监测数据失真、设备误判甚至硬件损坏。设计施工阶段需要严格落实接地方案，定期检测接地电阻，排查接地故障，保障系统测量稳定。

6 系统基础功能

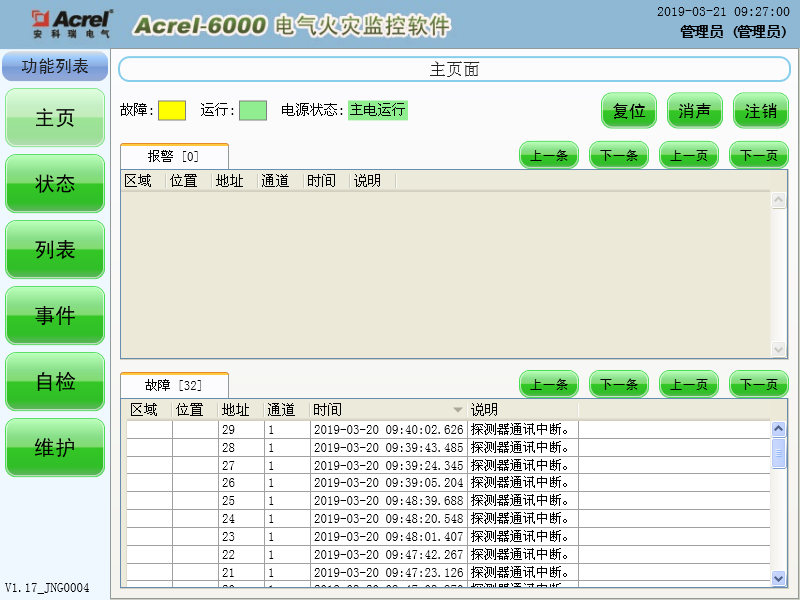

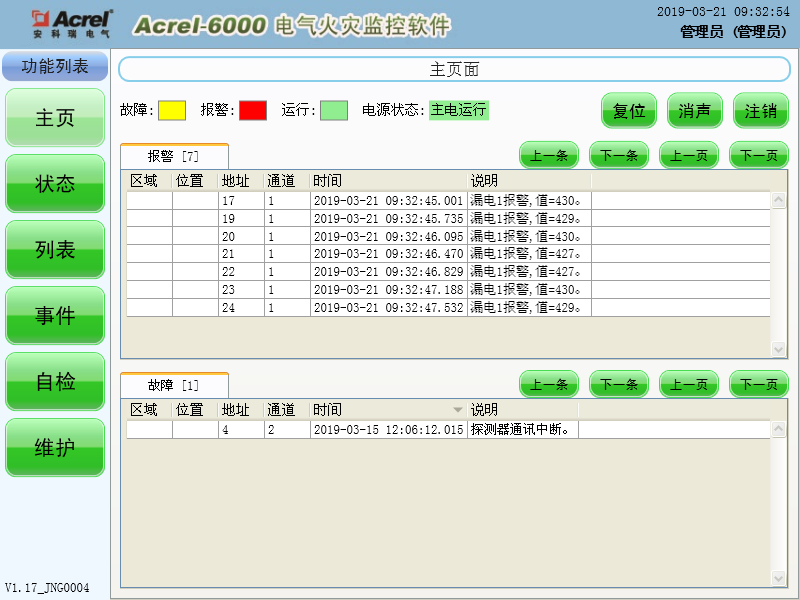

（1）监控主机可接入多台探测器，采集剩余电流、温度数据。发生告警时，主机声光报警，红色报警指示灯点亮，屏幕显示报警位置与故障类型，记录告警时间；声光告警持续保持，支持主机面板或触摸屏复位操作，声音告警可单独消声。

（2）回路告警时，内置继电器输出控制信号，用于联动外接设备；故障消除后继电器自动复位。

（3）通信故障告警：探测器断线、设备故障时，监控界面提示对应点位故障，黄色故障指示灯点亮并触发故障声响。主备电源异常时，同样声光告警并展示故障信息，支持消声操作。

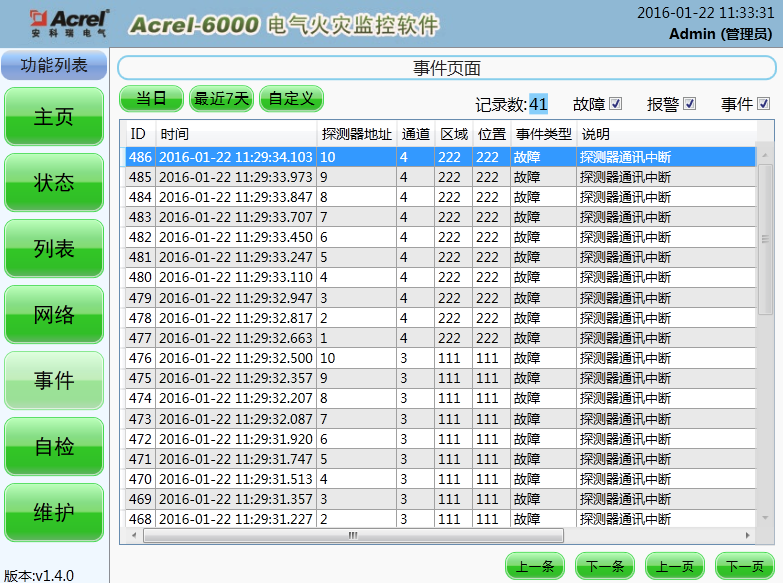

（4）剩余电流、超温告警以及通讯、电源故障事件，全部存储事件记录，故障消除信息同步存档，系统支持多方式快速检索历史事件与数据。

7 产品配置方案

8 结语

电气火灾监控系统在化工企业的落地，本质是把不可预判的电气安全隐患转化为可在线监测、提前预警、及时处置的可控风险。其价值不仅是降低火灾发生概率，更在于保障化工装置连续安全生产。伴随物联网、人工智能技术不断发展，系统将逐步向智能故障诊断方向升级。依托历史监测数据与 AI 算法，预测电缆老化趋势与设备失效概率，实现系统由被动告警向故障预判升级，进一步提升化工企业电气安全管控水平。
