OpenStack 存储深度解析｜Cinder 块存储 + Swift 对象存储原理与完整实操（Yoga）

摘要：OpenStack 云计算平台包含多种存储形态，很多初学者容易混淆临时存储、块存储 Cinder、对象存储 Swift、文件存储 Manila。本文结合理论 PPT 知识 + Dashboard/CLI 双模式完整实验，讲解存储架构原理、组件交互、卷全生命周期管理，同时演示 NFS 存储后端接入，梳理大量生产踩坑点，适合运维、云计算学习者阅读。

一、OpenStack 存储基础概念

在这里插入图片描述

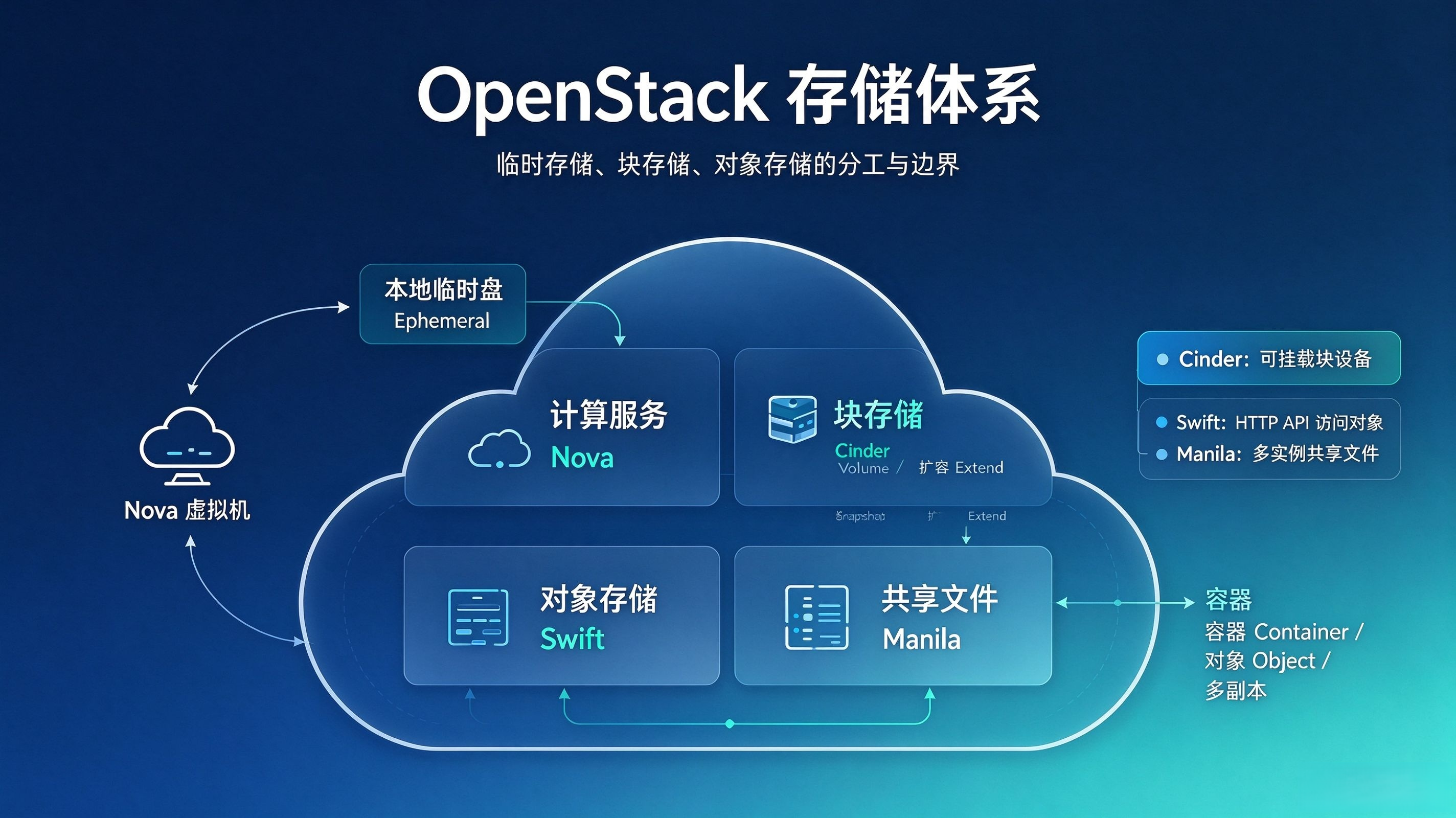

OpenStack 存储分为临时存储（非持久存储）与持久存储两大类OpenStack …。

1.1 临时存储（Ephemeral Storage）

由 Nova 计算服务提供，是虚拟机本地磁盘。

特点：虚拟机关机、重启、删除，数据直接丢失；磁盘存放在计算节点本地硬盘。
场景：虚拟机操作系统盘（flavor 规格定义磁盘大小），不能存放业务重要数据。

⚠️注意：仅部署 Nova 的时候，虚拟机全部使用临时存储，数据不持久。

1.2 持久存储三大服务

表格

服务名称中文访问方式典型业务场景

Cinder	块存储	块设备 /dev/vdX，格式化挂载	数据库、业务数据盘、虚拟机系统盘，可挂载卸载迁移
Swift	对象存储	REST HTTP API 访问对象	镜像备份、海量静态文件、归档备份，不支持直接挂载到虚拟机
Manila	共享文件存储	NFS/CIFS 文件共享	多虚拟机同时读写共享目录（本章节不重点展开）

简单区分：

块存储 Cinder：就像给虚拟机插一块移动硬盘，可以格式化分区，随虚拟机挂载 / 卸载，数据独立虚拟机生命周期。
对象存储 Swift：没有磁盘、没有文件系统，通过 URL 访问文件对象，适合海量静态文件存储，Glance 镜像、Cinder 卷备份可以存放在 Swift 中Red Hat。

二、Cinder 块存储核心原理

Cinder 是 OpenStack 块存储服务，Folsom 版本正式加入。Cinder 本身不实现底层存储，它是抽象中间层，通过驱动对接各种后端存储（LVM、NFS、Ceph、华为 / 浪潮 SAN 存储），对外提供统一 REST API。

2.1 Cinder 四大核心组件

cinder‑api：接收用户 REST 请求（Dashboard/CLI），校验参数，写入数据库，通过消息队列下发任务。

cinder‑scheduler：调度器，收集各个存储后端容量能力，通过过滤器 filter + 权重 weigher，选出最合适的存储后端节点来创建卷。

cinder‑volume：真正和存储后端打交道，调用对应存储驱动完成卷创建、快照、扩容、删除。支持多后端，一套平台对接 LVM/NFS/Ceph/SAN 阵列。

cinder‑backup：卷备份组件，可以把卷备份数据存放到 Swift 对象存储。

交互流程（创建卷）

用户提交创建卷请求给 cinder‑api；

api 校验配额、参数，数据库写入卷记录，RPC 调用 scheduler；

scheduler 过滤、权重计算，挑选后端；

消息队列下发任务到对应 cinder‑volume；

cinder‑volume 调用后端驱动，真实创建块设备，更新数据库状态。

生产提示：LVM 后端（cinder‑volumes 卷组）仅适合测试环境，无高可用；生产建议 Ceph RBD 或者企业 SAN 存储OpenStack …。

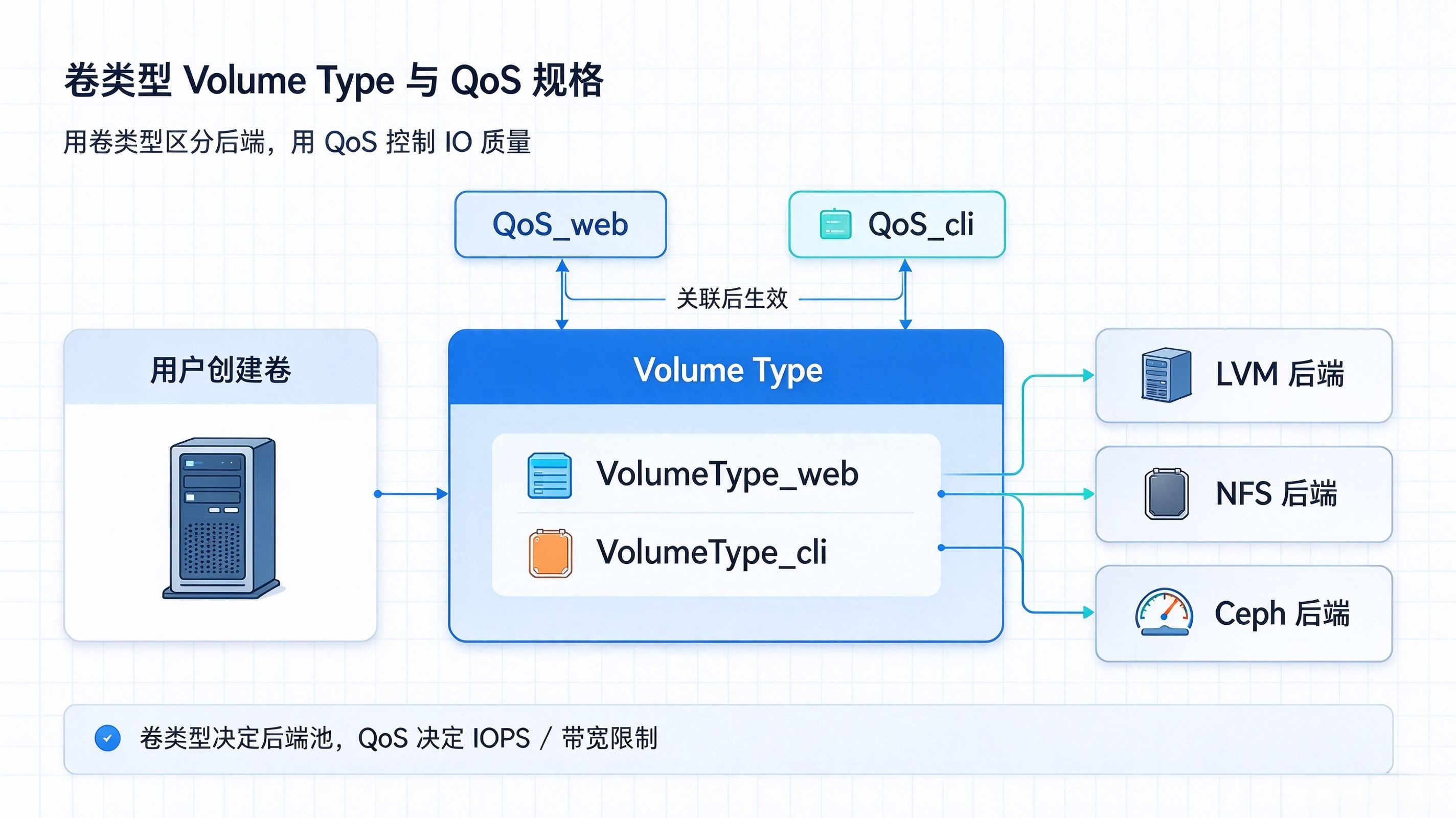

2.2 卷类型 Volume Type & QoS 规格

卷类型：用于区分不同存储后端（高性能 SSD、普通 SATA、NFS 存储池），创建卷的时候指定 type，调度器就会落到对应后端存储池。
QoS 规格：对 IOPS、带宽做限速；消费者分为front‑end（虚拟机侧）、back‑end（存储设备侧）；QoS 需要关联卷类型才会生效。

三、Swift 对象存储核心原理

Swift 是 OpenStack 分布式对象存储，Austin 版本引入；无中心主节点，全部组件水平扩展，提供最终一致性，适合海量非结构化数据存储。

3.1 Swift 三层数据模型 Account / Container / Object

Account：租户账号；

Container：容器，类似文件夹；

Object：实际存储的文件对象。

API 访问格式：/v1/{account}/{container}/{object}，全部基于 HTTP RESTful 接口。

3.2 关键技术

一致性哈希 Ring 环：把对象映射物理存储节点；增加删除节点时，最小化数据迁移量。

多副本机制：一份对象保存多份副本，放置不同 Zone（物理隔离机房 / 机柜），硬件损坏不丢数据。

最终一致性：不保证写完成立刻所有副本一致；后台 Replicator、Auditor、Updater 进程异步修复副本差异，换取高可用和无限扩展能力。

3.3 Swift 和其他组件交互

Glance 可以把虚拟机镜像存放在 Swift；

Cinder 卷备份可以直接备份到 Swift 对象存储；

Keystone 负责 Swift 的身份认证。

❗Swift 不能直接挂载给虚拟机作为磁盘，不能做操作系统盘。

四、Cinder 完整实操：Dashboard 图形界面

在这里插入图片描述

实验环境 OpenStack Yoga，admin 管理员账号，同时具备项目普通权限。

4.1 卷类型与 QoS 管理

管理员 → 卷 → 卷类型 → 创建卷类型：VolumeType_web，勾选公有。

创建 QoS 规格：名称QoS_web，消费者：后端（back‑end）。

卷类型操作：管理 QoS 规格关联，绑定QoS_web。

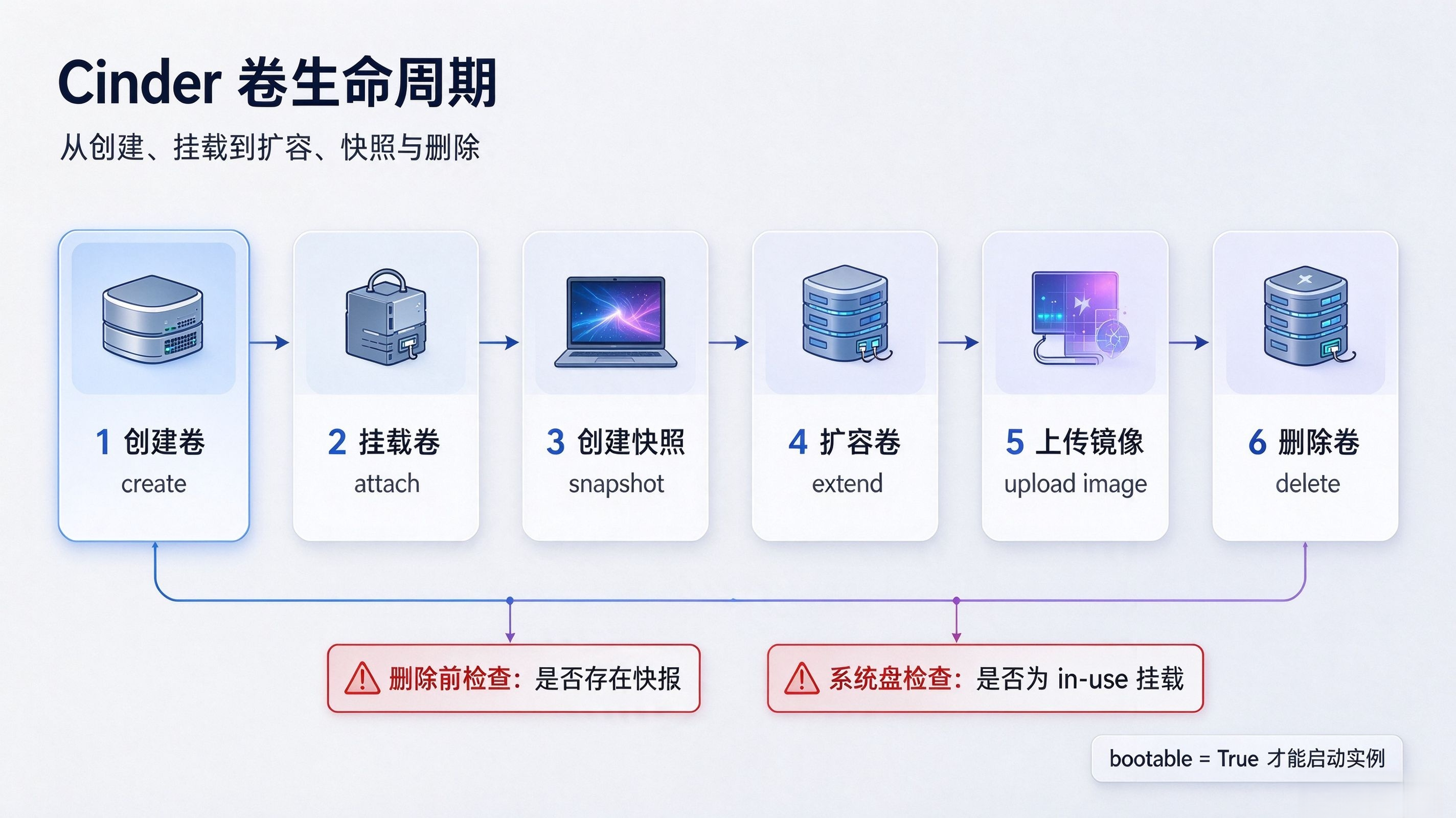

4.2 卷生命周期全套操作

① 创建卷

项目 → 卷 → 创建卷

名称：Volume_web_01；来源镜像 Img_web；类型 VolumeType_web；大小 1G；可用分区 nova。创建完成状态：available可用。

② 挂载 / 卸载卷

前提：已经存在测试虚拟机 Instance_web_01

卷操作：管理连接，选择实例连接；卷状态变为in‑use（已挂载）。

管理连接，执行分离卷；卷回到 available。

原理：Cinder 通知 Nova，compute 节点通过 iSCSI/Fc 协议连接存储，把块设备给到虚拟机。

③ 上传卷为镜像

卷操作 → 上传镜像；镜像名 Volume_Img_web，磁盘格式 qcow2；到【计算‑镜像】列表查看生成镜像。

④ 创建卷快照

卷操作 → 创建快照，名称 Volume_Snap_web。

✍思考：in‑use 已挂载卷允许创建快照，但此时虚拟机正在读写磁盘，快照可能数据不一致，业务重要数据建议停机后打快照。快照是时间点副本，可以用来恢复数据。

⑤ 卷扩容

操作 → 扩展卷，新大小设置 2GiB。

重要知识点：Cinder 扩容只扩大后端块设备容量，虚拟机内部操作系统文件系统不会自动扩容，需要登录虚拟机手动 resize 文件系统。

⑥ 基于快照创建卷

卷‑快照列表，快照操作【创建卷】，生成 Volume_web_02；该卷数据等于快照时间点。

⑦ 基于卷启动虚拟机

Volume_web_02 操作→创建实例；

关键点：只有bootable（可启动）=True的卷，才可以作为系统盘启动虚拟机。测试验证：编辑卷，取消勾选 “可启动”；此时该卷不再支持创建实例。

⑧ 更新卷状态（管理员）

管理员 →卷 →更新卷状态，设置状态为 error。用于底层存储故障，人工标记故障卷。

⑨ 删除卷（高频踩坑）

删除卷两大硬性限制：

如果卷存在快照，不能直接删除卷；必须先全部删除快照，再删卷。

如果卷状态in‑use正在挂载：普通数据卷可以先分离；系统启动盘不支持分离，必须删除虚拟机实例，卷释放为 available 后，才可以删除。

实验现象：直接删除有快照的卷，页面报错；删除系统盘卷提示失败；删除关联虚拟机之后卷才能正常删除。

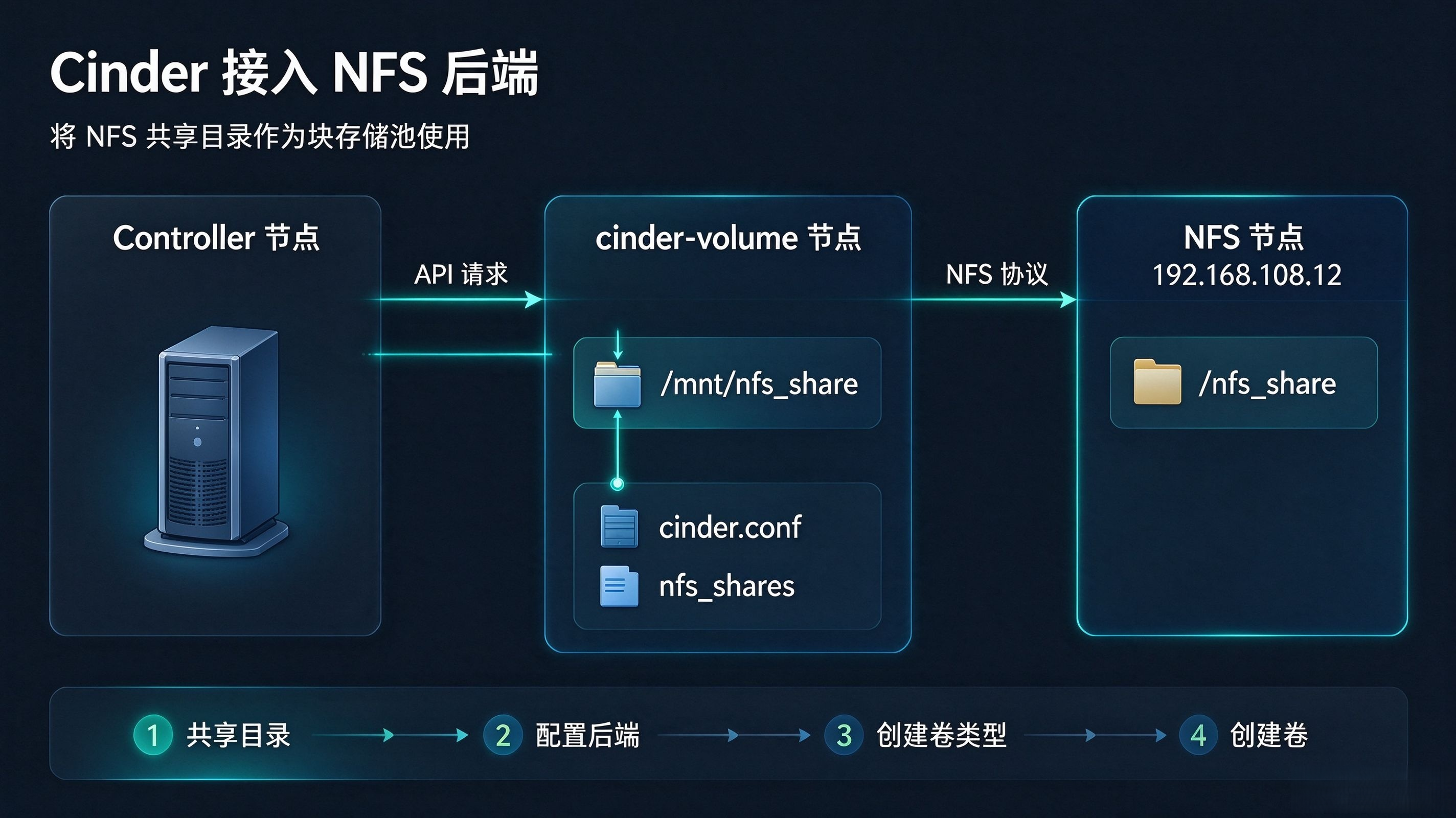

4.3 拓展：Cinder 对接 NFS 存储后端实操

在这里插入图片描述

NFS 可以作为 Cinder 块存储后端，底层实际是 NFS 上生成虚拟文件，模拟块设备。

NFS 存储节点（IP：192.168.108.12）

mkdir /nfs_share
chmod -R 777 /nfs_share
yum -y install nfs-utils
echo "/nfs_share *(rw,sync,no_root_squash)" > /etc/exports
systemctl stop firewalld.service
systemctl restart nfs-server
systemctl enable nfs-server

Controller/cinder‑volume 节点配置

mkdir -p /mnt/nfs_share
chown -R cinder:cinder /mnt/nfs_share

编辑/etc/cinder/cinder.conf

enabled_backends = lvm,nfs

编辑/etc/cinder/nfs_shares

192.168.108.12:/nfs_share

重启服务

systemctl restart openstack-cinder-volume

后续：新建对应 NFS 后端的卷类型，创建卷选择该类型，卷就落到 NFS 存储池。

五、Cinder 完整实操：OpenStack CLI 命令行

先加载 admin 环境变量

source keystonerc_admin

5.1 卷类型 & QoS

在这里插入图片描述

# 创建公有卷类型
openstack volume type create –public VolumeType_cli
openstack volume type list

# 创建QoS，消费者后端
openstack volume qos create –consumer back-end QoS_cli
openstack volume qos list

# QoS关联卷类型
openstack volume qos associate QoS_cli VolumeType_cli
openstack volume qos show QoS_cli

5.2 卷全生命周期命令

#1. 创建可启动卷，从镜像
openstack volume create –image Img_cli –type VolumeType_cli –size 1 –availability-zone nova –bootable Volume_cli_01
openstack volume list

#2. 创建测试虚拟机
openstack server create –availability-zone nova –image Img_cli –flavor Flavor_cli –network shared –key-name KeyPair_cli Instance_cli_01

#挂载卷
openstack server add volume Instance_cli_01 Volume_cli_01
openstack volume list
#卸载卷
openstack server remove volume Instance_cli_01 Volume_cli_01

#3.卷上传镜像
openstack image create –volume Volume_cli_01 –disk-format qcow2 Volume_Img_cli
openstack image list

#4.创建快照
openstack volume snapshot create –volume Volume_cli_01 Volume_Snap_cli
openstack volume snapshot list

#5.卷扩容到2G
openstack volume set –size 2 Volume_cli_01
openstack volume show Volume_cli_01

#6.快照创建卷
openstack volume create –snapshot Volume_Snap_cli Volume_cli_02
openstack volume list

#7.卷启动虚拟机
openstack server create –volume Volume_cli_02 –flavor Flavor_cli –network shared Instance_cli_02
openstack server list

#设置为非启动卷，再次创建实例直接失败
openstack volume set –non-bootable Volume_cli_02

#8.修改卷状态为error
openstack volume set –state error Volume_cli_01

#9.删除卷
#存在快照，直接删除报错，先删快照
openstack volume snapshot delete Volume_Snap_cli
openstack volume delete Volume_cli_01

#系统盘in‑use，不能直接删除；删除实例后卷释放
openstack server delete Instance_cli_02
openstack volume delete Volume_cli_02
openstack volume list

六、重点踩坑总结（面试 & 排错高频）

临时存储 Nova 本地盘：虚拟机删除数据消失；重要业务数据必须用 Cinder 持久卷。

Cinder LVM 后端cinder‑volumesVG，适合学习测试，无 HA，存储节点宕机全部卷不可用，禁止生产直接使用。

删除卷两个拦路虎：快照未清理、卷处于 in‑use 挂载；系统启动盘不能 detach，只能删虚拟机。

快照：挂载状态可以打快照，但是存在数据不一致风险，生产业务尽量停机快照。

卷扩容：Cinder 只是扩大块设备，虚拟机操作系统内部文件系统必须手动扩容。

bootable属性：只有可启动卷，才能作为系统盘创建虚拟机；普通数据盘不需要该标记。

Swift 对象存储：不能挂载为虚拟机磁盘，适合静态文件、镜像、备份；依靠多副本 + Ring 一致性哈希实现高可用，是最终一致性模型。

卷类型 + QoS：QoS 不绑定卷类型不会生效；卷类型用来调度区分不同存储后端池。

七、思考题参考答案

卷在已挂载的状态下，是否支持创建卷快照？会有什么影响？

支持；但虚拟机业务正在读写磁盘，快照捕获的是磁盘瞬间状态，可能出现文件系统不一致，业务建议停机后创建快照。

是否所有状态 “可用” 的卷都可以用来发放虚拟机实例？

不是；卷必须开启bootable（可启动）属性，才能作为系统盘启动虚拟机；仅状态 available 不够。
