【内核驱动基础】超详细一文介绍Linux驱动模块

目录

一、什么是内核模块

二、为什么要用内核模块

三、模块和驱动的关系

四、内核模块实验

4.0 实验程序

4.1 模块程序解释

4.1.1 驱动头文件解释

4.1.2 init/exit：模块的“生命周期回调”

4.1.3 printk介绍

4.1.4 module_init/module_exit

4.1.5 MODULE_* 元信息

4.2 Makefile文件编写与模块装载卸载

4.2.1 Makefile文件详解

4.2.2 模块的装载卸载

4.2.3 模块相关的指令

参考资料

一、什么是内核模块

内核模块可以理解为“给正在运行的 Linux 内核安装的插件”。

Linux 内核本身是一套常驻内存、负责管理硬件和系统资源的核心程序。

内核模块（Kernel Module）就是一段可以在系统运行过程中，动态加载到内核里执行的代码文件（通常以 .ko 结尾）。

加载后，它就和内核代码一样运行在内核态，可以调用内核提供的接口，做驱动、文件系统、网络协议等内核级工作；不用时还可以卸载。

二、为什么要用内核模块

如果把所有驱动和功能都写死在内核里，会带来几个问题：

模块解决的就是这些问题：

• 用到什么功能就加载什么模块（按需加载）
• 驱动更新时只替换 .ko 文件（无需动整个内核）
• 开发调试可以“改完就加载试一次”（效率高）

一个直观的对比如下：

• 编译进内核（built-in）：像把功能焊死在主板上，启动就存在，不能随时拆。
• 内核模块（module）：像插在主板插槽里的扩展卡，用的时候插上，不用可以拔掉。

三、模块和驱动的关系

大多数 Linux 设备驱动（网卡、USB、摄像头、GPIO 等）都是以内核模块形式提供的：

• 插入 USB 网卡时，系统会加载对应的驱动模块
• 拔掉设备后，模块可以保持加载（也可以手动卸载）

所以你写驱动时，通常也是写一个模块：

• 模块被加载 → 驱动初始化、注册设备
• 模块被卸载 → 驱动注销、释放资源

四、内核模块实验

4.0 实验程序

从一个简单的模块程序开始介绍内核模块：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/kernel.h>

static int __init hello_init(void)
{
printk(KERN_EMERG "[ KERN_EMERG ] Hello Module Init\\\\n");
printk( "[ default ] Hello Module Init\\\\n");
return 0;
}

static void __exit hello_exit(void)
{
printk("[ default ] Hello Module Exit\\\\n");
}

module_init(hello_init);
module_exit(hello_exit);

MODULE_LICENSE("GPL2");
MODULE_AUTHOR("cc ");
MODULE_DESCRIPTION("hello world module");
MODULE_ALIAS("test_module");

这个程序实现了一个最小可运行的内核模块：

• 模块被加载（insmod/modprobe）时，内核会调用 hello_init()，打印两条日志，然后返回 0 表示初始化成功。
• 模块被卸载（rmmod）时，内核会调用 hello_exit()，打印一条日志并退出。

模块的“入口/出口”由：

module_init(hello_init);
module_exit(hello_exit);

这两句注册。

4.1 模块程序解释

4.1.1 驱动头文件解释

Linux内核中常常用到如下的头文件：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/kernel.h>

• linux/module.h

  提供模块框架的核心宏和声明：

  module_init/module_exit、MODULE_LICENSE、MODULE_AUTHOR、MODULE_DESCRIPTION、MODULE_ALIAS 等。

• linux/init.h

  提供 __init、__exit 这类“生命周期标记”宏。

• linux/kernel.h

  提供常用内核宏/函数声明（包含 printk 所需的一些定义；在部分内核版本里日志相关宏也会经由这里间接引入）。

4.1.2 init/exit：模块的“生命周期回调”

__init 的意义：

static int __init hello_init(void)

__init 表示：初始化阶段用到的代码。

对于“编译进内核”的代码（built-in），内核启动完成后，这段 init 代码所在内存往往可以被释放/回收，以节省内存。

对于“可加载模块”（.ko），它依然表示“初始化代码段”，但具体是否回收以及何种方式回收，取决于内核实现；你可以把它理解为一种“告诉内核和工具链：这段代码只在 init 阶段需要”。

init 返回值决定模块是否“算加载成功”

return 0;

• 返回 0：模块加载成功，随后你会在 lsmod 里看到它。
• 返回 非 0：模块加载失败，内核会回滚已做的部分工作，模块不会留在系统里。驱动开发中常用这个机制处理“硬件不存在/资源申请失败”等情况。

__exit 的意义：

static void __exit hello_exit(void)

• __exit 表示：卸载阶段才需要的代码。
• 如果某段代码是 built-in（无法卸载），__exit 标记通常会让编译器/链接阶段倾向于丢弃它（因为根本不会被执行）。
• 而在模块场景下，rmmod 会触发卸载流程，这段代码会被执行，用来释放资源。

在C语言中，static关键字的作用如下：

内核模块的代码，实际上是内核代码的一部分， 假如内核模块定义的函数和内核源代码中的某个函数重复了， 编译器就会报错，导致编译失败，因此我们给内核模块的代码加上static修饰符的话， 那么就可以避免这种错误。

4.1.3 printk介绍

printf是glibc实现的打印函数，工作于用户空间

printk：内核模块无法使用glibc库函数，内核自身实现的一个类printf函数，但是需要指定打印等级。

• #define KERN_EMERG “<0>” 通常是系统崩溃前的信息
• #define KERN_ALERT “<1>” 需要立即处理的消息
• #define KERN_CRIT “<2>” 严重情况
• #define KERN_ERR “<3>” 错误情况
• #define KERN_WARNING “<4>” 有问题的情况
• #define KERN_NOTICE “<5>” 注意信息
• #define KERN_INFO “<6>” 普通消息
• #define KERN_DEBUG “<7>” 调试信息

查看当前系统printk打印等级：cat /proc/sys/kernel/printk， 从左到右依次对应当前控制台日志级别、默认消息日志级别、 最小的控制台级别、默认控制台日志级别。

打印内核所有打印信息：dmesg，注意内核log缓冲区大小有限制，缓冲区数据可能被覆盖掉。

4.1.4 module_init/module_exit

module_init(hello_init);
module_exit(hello_exit);

这两句的核心作用是：把函数指针放到模块的“特殊段/结构”中，让内核的模块加载器在合适时机调用。

从行为上你可以理解为：

• insmod hello.ko 时：内核完成装载与符号解析后调用 hello_init()
• rmmod hello 时：如果引用计数允许卸载，内核调用 hello_exit()

补充一点常见认知：

• 模块加载卸载本质上对应内核的模块管理流程（底层会涉及 ELF 解析、重定位、符号解析、vermagic 校验等），但对写模块而言你只需要把 init/exit “挂上去”。

4.1.5 MODULE_* 元信息

在驱动模块的尾部，我们添加了一些辅助信息：

MODULE_LICENSE("GPL2");
MODULE_AUTHOR("cc ");
MODULE_DESCRIPTION("hello world module");
MODULE_ALIAS("test_module");

4.2 Makefile文件编写与模块装载卸载

4.2.1 Makefile文件详解

根据先前的实验环境，编写Makefile文件，主要目的是把编译工作交给内核源码树里的Kbuild系统

KERNEL_DIR=../../../../kernel/

ARCH=arm64
CROSS_COMPILE=aarch64-linux-gnu-
export ARCH CROSS_COMPILE

obj-m := hellomodule.o
all:
$(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) modules

.PHONE:clean

clean:
$(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) clean

核心命令是：

$(MAKE) -C$(KERNEL_DIR) M=$(CURDIR) modules

含义是：

• C $(KERNEL_DIR)：先切到内核源码/构建目录去执行内核的 Makefile
• M=$(CURDIR)：告诉内核：当前这个目录是一个“外部模块目录”，里面有 obj-m 等规则
• modules：让内核 Kbuild 以“构建外部模块”的方式去编译并最终产出 .ko

这也是官方推荐的外部模块构建方式（即利用 M= 机制）。

KERNEL_DIR=../../../kernel/

这一句定义了变量KERNEL_DIR，用来保存内核源码的目录，需要指定到内核编译输出目录下，此处使用的是相对路径，改成绝对路径也可以。

ARCH=arm64
CROSS_COMPILE=aarch64-linux-gnu-
export ARCH CROSS_COMPILE

• ARCH=arm64：告诉内核 Kbuild 当前目标架构是 ARM64。
• CROSS_COMPILE=aarch64-linux-gnu-：告诉 Kbuild 交叉工具链前缀，Kbuild 会自动拼出：
  • aarch64-linux-gnu-gcc
  • aarch64-linux-gnu-ld
  • aarch64-linux-gnu-objcopy 等
• export ARCH CROSS_COMPILE：把变量导出到子 make 进程中，否则进入 $(KERNEL_DIR) 后内核 Makefile 未必能收到这些变量。

说明：如果你从命令行传参（如 make ARCH=arm64 CROSS_COMPILE=…），也可以不 export，但 export 是一种稳妥写法。

obj-m := hellomodule.o

这是外部模块目录里最关键的一行。它告诉 Kbuild：

• 你要构建一个模块，模块名为 hellomodule
• 最终输出：hellomodule.ko
• “模块的主对象”是 hellomodule.o（由 hellomodule.c 编译而来）

直观映射关系：

• hellomodule.c → 编译 → hellomodule.o
• hellomodule.o → 链接成模块 → hellomodule.ko

补充两点工程常识：

all:
$(MAKE) -C$(KERNEL_DIR) M=$(CURDIR) modules

• all 是你在模块目录执行 make 时默认会走的目标。
• 这条命令触发 Kbuild 外部模块构建流程，典型会生成：
  • hellomodule.ko
  • hellomodule.mod.o
  • hellomodule.mod.c
  • modules.order
  • Module.symvers（是否生成与内核配置/构建状态有关）
  • 一堆 .cmd 依赖文件

这里的 $(CURDIR) 是 GNU make 的内置变量，表示当前目录的绝对路径（通常等价于 pwd 的结果）。用它传 M= 很合适。

clean:
$(MAKE) -C$(KERNEL_DIR) M=$(CURDIR) clean

• 同样借助内核 Kbuild 的清理规则。
• 会删掉本目录下 Kbuild 生成的中间文件与 .ko。

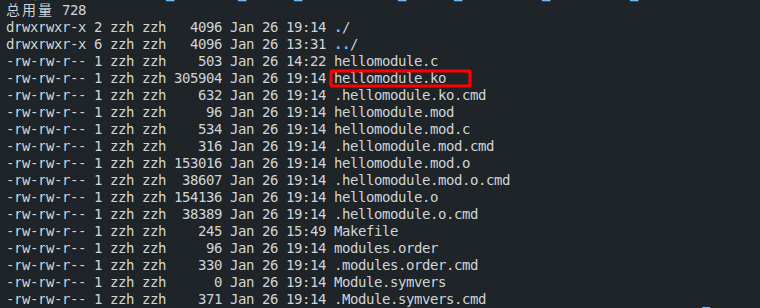

我们在终端执行make编译模块，可以看到生成了很多文件，其中.ko文件便是我们想要的模块。

使用如下命令查看模块信息：

file hellomodule.ko # 看看是否是 aarch64
modinfo hellomodule.ko

vermagic 应与 RK3588 板卡 uname -r 匹配，否则上板极易 invalid module format。

4.2.2 模块的装载卸载

使用scp可以将该模块拷贝到开发板上，具体的方法可以自行搜索。

在板卡上，执行以下命令可以装载卸载模块

# 板卡上装载模块
insmod hellomodule.ko
#查看内核输出信息
dmesg | tail -n 50
# 板卡上卸载模块
rmmod hellomodule
#查看内核输出信息
dmesg | tail -n 50

可以看到内核的打印信息中已经成功装载卸载模块了

4.2.3 模块相关的指令

下面按“模块开发与上板调试最常用的指令链路”把 Linux 内核模块（.ko）相关命令做一套系统详解。默认你使用的是常见的 kmod 工具集（insmod/rmmod/lsmod/modprobe/modinfo/depmod）

1) 查看模块是否已加载：lsmod / /proc/modules

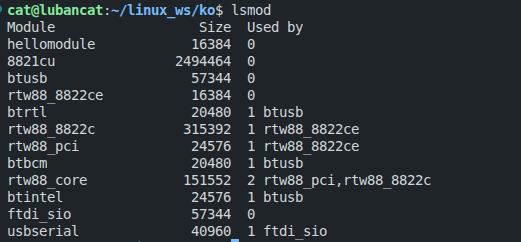

lsmod

用途：列出当前已加载模块、占用大小、被谁引用。

lsmod
lsmod | grep hello

输出含义（典型）：

• Module：模块名（通常不含 .ko 后缀）
• Size：模块占用大小（字节）
• Used by：引用计数及依赖该模块的其他模块列表

常见解读：

• Used by 0：没有其他模块依赖它，通常允许卸载（但仍可能因“正在使用的设备句柄”导致卸载失败）。
• Used by >0：有依赖或引用，rmmod 多半会失败（除非强制）。

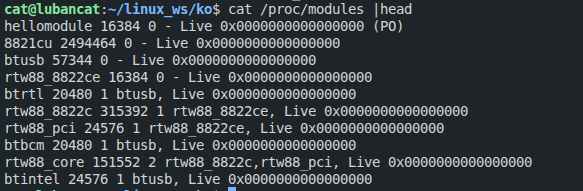

/proc/modules

用途：更底层、脚本化读取已加载模块。

cat /proc/modules |head

这与 lsmod 信息本质相同；很多情况下 lsmod 就是格式化读取这里的数据。

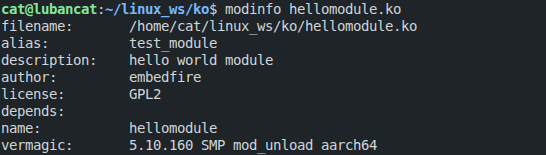

2) 查看模块文件信息：modinfo

用途：查看 .ko 的元信息（license、author、description、alias、depends、vermagic 等），判断是否可能与当前内核匹配。

modinfo hellomodule.ko
modinfo -F vermagic hellomodule.ko
modinfo -F license hellomodule.ko
modinfo -F depends hellomodule.ko
modinfo -Falias hellomodule.ko

关键字段解读：

• filename：模块文件路径
• license：MODULE_LICENSE() 声明的许可
• description/author：模块元信息
• alias：MODULE_ALIAS() 声明的别名（影响 modprobe 自动匹配）
• depends：依赖模块（modprobe 会用到）
• vermagic：极关键，表示模块编译时绑定的内核版本/特性（不匹配常见报错：invalid module format）

3) 加载模块：insmod 与 modprobe

insmod

用途：直接把指定 .ko 插入内核，不解析依赖、不查索引。

sudo insmod hellomodule.ko
sudo insmod hellomodule.ko param1=123 debug=

特点：

• 适合开发调试、单文件模块测试。
• 不自动加载依赖：依赖缺失时常见 Unknown symbol …。

常见错误定位：

dmesg |tail -n 100

modprobe

用途：按模块名加载，会自动处理依赖（基于 modules.dep / modules.alias 等索引）。

sudo modprobe hellomodule
sudo modprobe -v hellomodule# 显示执行细节
sudo modprobe -n -v hellomodule# dry-run：只显示将要做什么，不执行

特点：

• 推荐在工程化场景使用（依赖自动拉起、别名匹配、黑名单可控）。
• 加载对象来自标准目录 /lib/modules/$(uname -r)/ 下的索引；因此你若只是把 .ko 放在某个临时目录，modprobe 可能找不到。

4) 卸载模块：rmmod 与 modprobe -r

rmmod

用途：卸载指定模块（不处理依赖关系）。

sudo rmmod hellomodule
sudo rmmod -f hellomodule# 强制卸载（需要内核配置允许；不建议常用）

常见报错：

• Module is in use：模块被引用（lsmod 的 Used by 不为 0）或设备节点仍被占用（例如有进程打开了设备文件）。

排查“谁在用”常用：

lsmod | grep hello
lsof | grep /dev/xxx# 字符设备场景

modprobe -r

用途：按依赖顺序卸载（更“聪明”）。

sudo modprobe -r hellomodule
sudo modprobe -r -v hellomodule

5) 建立模块索引/依赖：depmod

用途：扫描 /lib/modules/$(uname -r)/ 下所有模块，生成依赖索引文件，如 modules.dep、modules.alias 等，供 modprobe 使用。

典型场景：你把自己编译的 hellomodule.ko 放到了标准目录下，需要让系统“认识它”。

modprobe是怎么知道一个给定模块所依赖的其他的模块呢？在这个过程中，depmod起到了决定性作用，当执行modprobe时， 它会在模块的安装目录下搜索module.dep文件，这是depmod创建的模块依赖关系的文件。

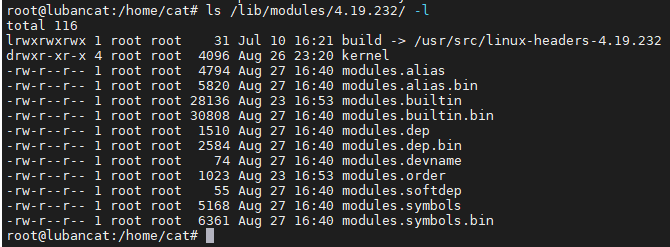

在Linux系统中，/lib/modules目录通常包含内核相关的模块和配置文件，该文件夹包含了与内核版本号相关文件夹，用来存放的模块和配置信息。

以上配置文件或者目录说明如下：

我们最关心的配置文件是modules.dep，该文件列出了模块之间的依赖关系，当我们执行depmod -a建立模块之间的依赖关系时，就会把依赖关系写入到modules.dep当中。

6) 查看内核日志/模块打印：dmesg / journalctl -k

dmesg

用途：读取内核环形缓冲区日志（模块 printk/pr_info 输出在这里非常常见）。 journalctl -k（systemd 系统） 用途：从 systemd journal 查看内核日志（部分发行版会比 dmesg 更完整或更易检索）。

至此，详细介绍了内核驱动模块的详细内容，后续，笔者会进一步深入Linux内核驱动开发，欢迎关注。

参考资料

• 野火Linux驱动资料：https://doc.embedfire.com/linux/rk356x/driver/zh/latest/linux_driver/base_first_module.html
• LINUX设备驱动程序（第三版）
