想要用单个PiKVM设备同时控制多台服务器？PiKVM Switch多端口扩展器就是你的完美解决方案！这款专为PiKVM设计的硬件扩展设备，让你可以用一台PiKVM轻松管理多达20台服务器，大幅提升数据中心管理效率。🎯

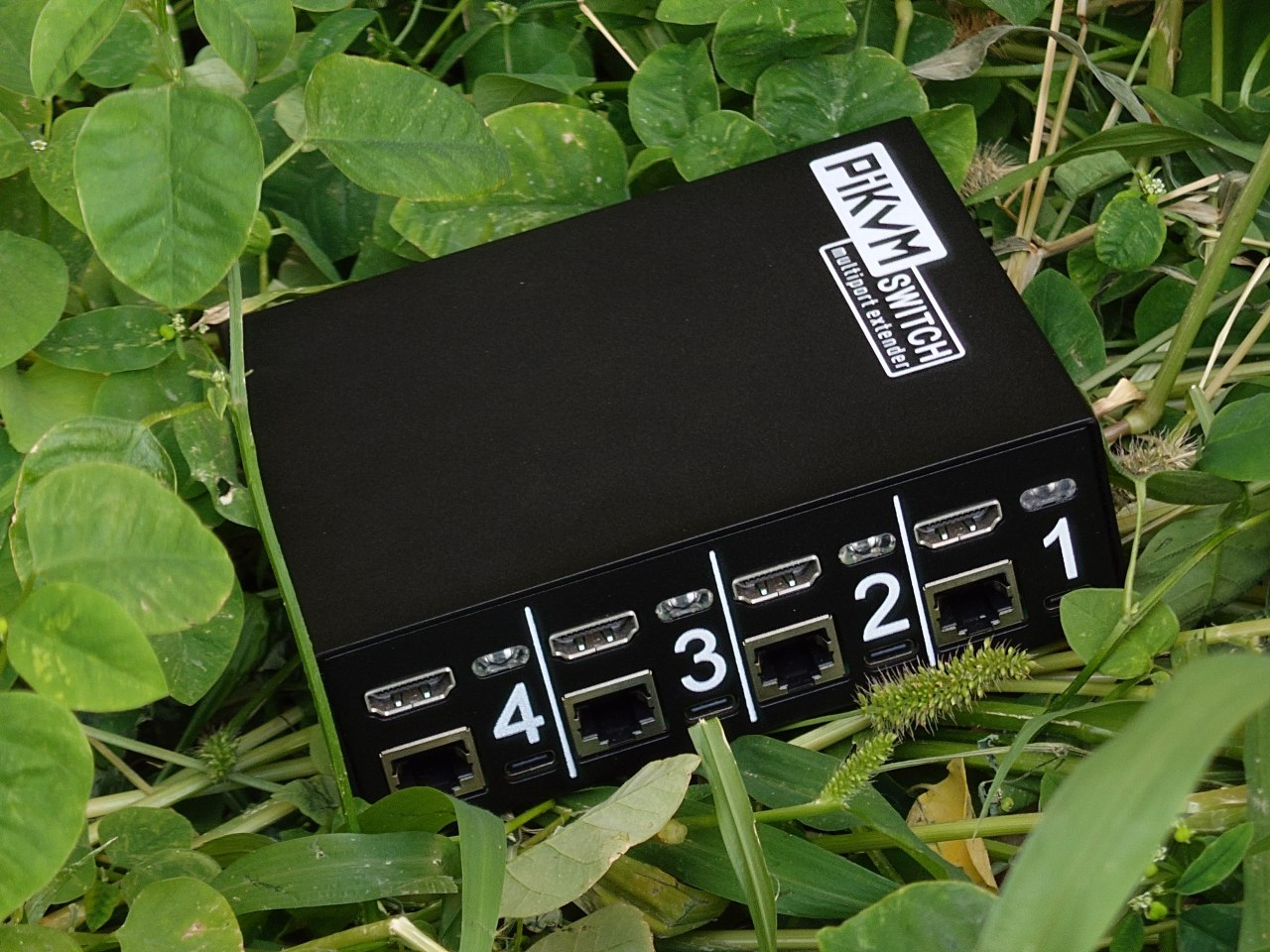

什么是PiKVM Switch多端口扩展器？

PiKVM Switch是一款智能多端口KVM扩展设备，专门设计用于与PiKVM配合使用。它支持HDMI视频捕获和USB控制，让你可以通过单个PiKVM界面无缝切换和管理多个目标计算机。每个端口都提供完整的ATX电源控制和状态监控功能。

核心优势：

• ✅ 每个端口独立的ATX电源控制
• ✅ 每端口EDID配置功能
• ✅ HDMI虚拟插头功能
• ✅ 真正的即插即用，无需复杂配置
• ✅ 多功能RGB指示灯和信标模式
• ✅ 直接从PiKVM进行固件更新

硬件规格与兼容性

PiKVM Switch支持级联连接，最多可连接5台Switch设备，提供总计20个完整功能端口！这意味着你可以随着服务器数量的增长逐步扩展你的KVM基础设施。

兼容设备：

• PiKVM V4 Plus（推荐）
• PiKVM V3
• DIY V2和V1设备

⚠️ 不兼容设备： PiKVM V4 Mini和基于Raspberry Pi Zero的DIY设备（USB主机端口不足）

安装设置步骤

准备工作

确保你拥有：

• 主体设备：PiKVM V4 Plus或兼容设备
• Switch套件包含：Switch设备、电源适配器、各种连接线缆
• 每个目标主机端口需要：HDMI 2.0线缆、USB-A转USB-C线缆、直连网线（用于ATX连接）

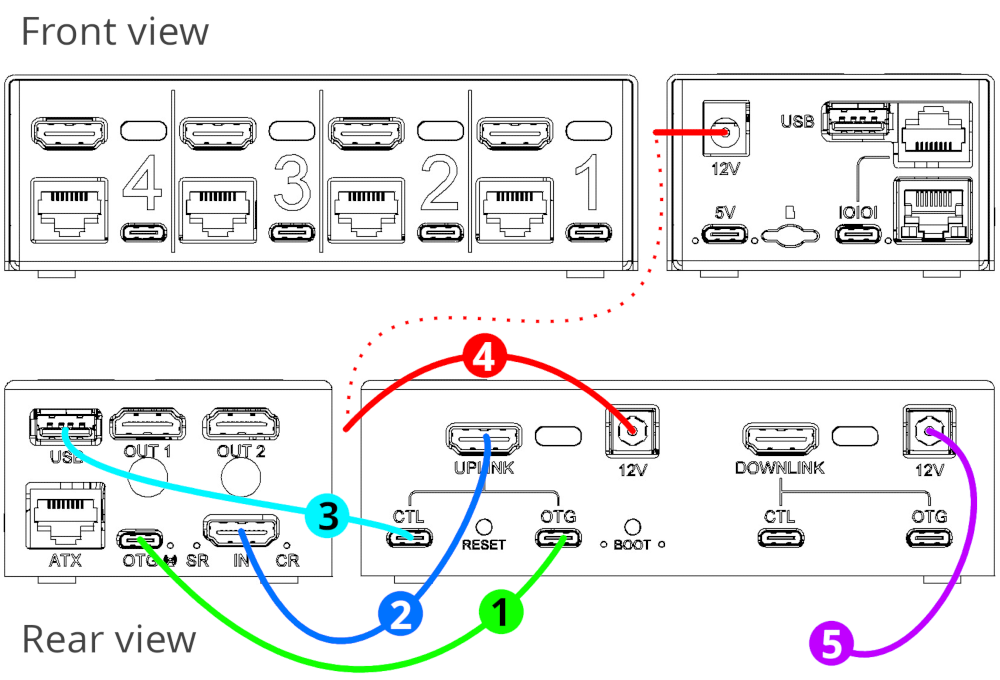

连接示意图

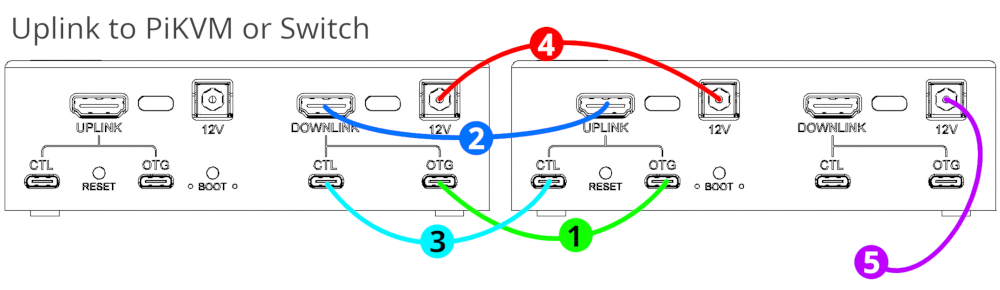

最多支持5台Switch级联，构建强大的20端口KVM系统！

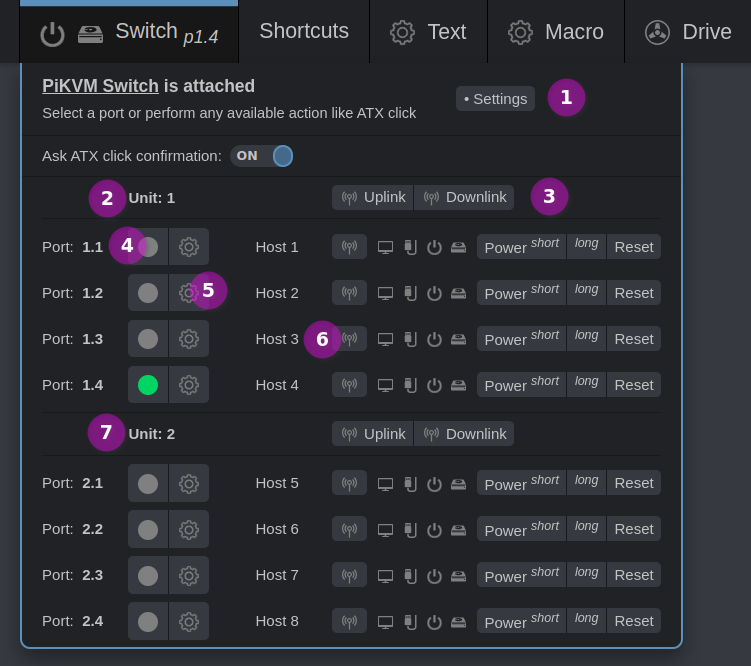

Web界面操作指南

PiKVM Switch的所有功能都通过直观的Web界面进行管理：

主要功能区域：

• 当前活动端口显示：显示unit.port格式的活动端口和ATX状态
• 设置按钮：访问链设置窗口
• 端口分组：按物理单元分组显示所有端口
• 信标激活按钮：让对应端口的LED闪烁，便于物理识别
• 端口切换按钮：绿色表示当前活动端口
• 端口配置按钮：设置名称、EDID等参数

链设置功能

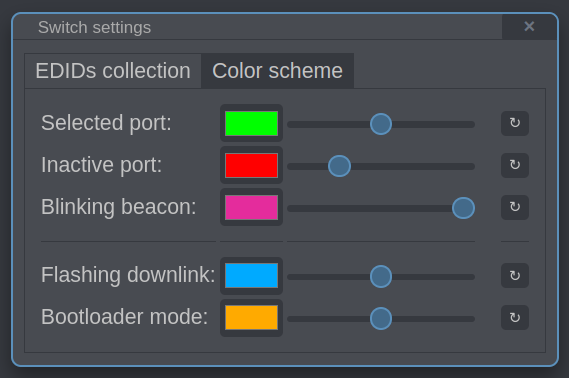

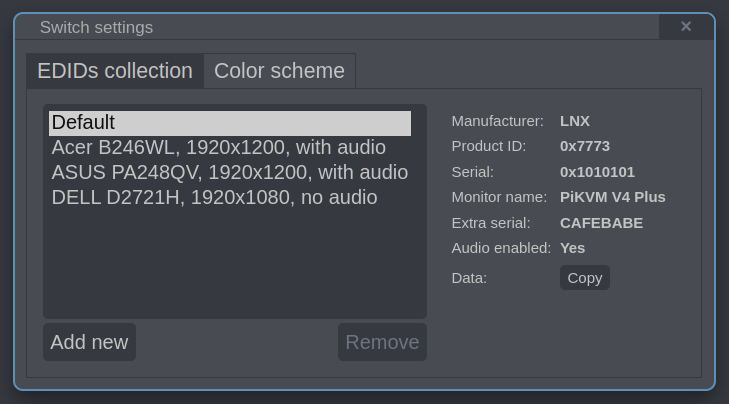

在设置菜单中，你可以管理EDID集合和自定义Switch LED颜色方案：

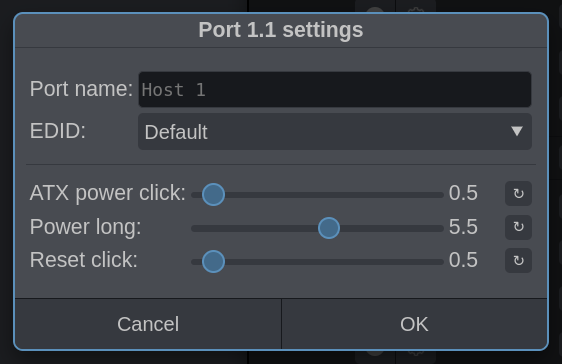

端口详细配置

每个端口都可以设置：

• 显示名称（可用于标识连接的主机）
• 独立的EDID配置
• ATX电源和重置按钮的时间间隔参数

固件更新指南

PiKVM会定期发布Switch固件更新，这些更新随PiKVM OS更新一起分发。当检测到固件需要更新时，Web界面会显示通知。

更新步骤：

cd /usr/share/kvmd/switch
systemctl stop kvmd # 停止KVM服务
make install # 刷写第一个Switch
systemctl start kvmd # 重新启动服务

更新过程中，Switch的前面板LED会显示进度，所有级联的Switch都会自动依次更新。

故障排除与常见问题

HDMI-CSI板兼容性问题

某些HDMI-CSI板不完全符合HDMI规范，可能需要启用特殊兼容模式：

kvmd:
switch:
ignore_hpd_on_top: true

电源注意事项

⚠️ 重要警告：

• 当使用电源级联时，不要在PiKVM V4上使用自己的5V电源端口
• Switch上的两个12V连接器仅设计用于级联，切勿连接两个电源到Switch

最佳实践建议

PiKVM Switch多端口扩展器彻底改变了服务器管理的游戏规则，让你用最经济的方式构建专业级的KVM-over-IP解决方案。无论是小型办公室还是大型数据中心，这套系统都能提供可靠、灵活的远程管理能力。🚀
