眼在手上外参标定保姆级教学（Ubuntu 18.04 + ROS）

环境配置：

环境：Ubuntu 18.04 + ROS Melodic（不能是虚拟机！！）

更新cmake版本，不然有些包无法编译：

第一步：卸载系统旧版本 CMake（可选，但避免冲突）

# 卸载默认的cmake 3.10.2
sudo apt remove –purge cmake
sudo apt autoremove

第二步：安装新版 CMake（3.28+，适配 Ubuntu 18.04）

Ubuntu 18.04 的官方源没有高版本 CMake，需从 CMake 官网下载预编译二进制包：

# 进入临时目录（方便清理）
cd /tmp

# 下载CMake 3.28.3预编译包（x86_64架构，适配Ubuntu 18.04）
wget https://github.com/Kitware/CMake/releases/download/v3.28.3/cmake-3.28.3-linux-x86_64.tar.gz

# 解压到/usr/local（系统级路径，全局可用）
sudo tar -zxvf cmake-3.28.3-linux-x86_64.tar.gz -C /usr/local

# 创建软链接（让系统识别cmake命令）
sudo ln -s /usr/local/cmake-3.28.3-linux-x86_64/bin/cmake /usr/bin/cmake
sudo ln -s /usr/local/cmake-3.28.3-linux-x86_64/bin/cpack /usr/bin/cpack
sudo ln -s /usr/local/cmake-3.28.3-linux-x86_64/bin/ctest /usr/bin/ctest

第三步：验证 CMake 版本（确认升级成功）

cmake –version

✅ 成功标志：输出cmake version 3.28.3（而非 3.10.2）。

安装基础常用功能包：

sudo apt install ros-melodic-joint-trajectory-controller #下载关节控制包
sudo apt install ros-melodic-moveit-core #下载moveit包
sudo apt install ros-melodic-gazebo-ros ros-melodic-gazebo-ros-pkgs ros-melodic-gazebo-ros-control #下载gazebo包
sudo apt install ros-melodic-tf-conversions
sudo apt install ros-melodic-robot-state-publisher
sudo apt install ros-melodic-joint-state-publisher ros-melodic-robot-state-publisher
sudo apt install libxrandr-dev libxinerama-dev libxcursor-dev libxi-dev

创建工作空间

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws
catkin_make #编译
source devel/setup.bash

安装 Elfin E03 功能包及其依赖：

cd ~/catkin_ws/src
git clone -b melodic https://github.com/huayan-robotics/elfin_robot.git
cd ..
rosdep install –from-paths src –ignore-src -r -y #安装需要的相关依赖
cd src
git clone https://github.com/OpenEtherCATsociety/SOEM.git #soem（Simple Open EtherCAT Master，轻量级 EtherCAT 主站库）没有 ROS Melodic 官方预编译的 deb 包（无法用apt install直接装），而你的elfin_ethercat_driver（埃尔芬机械臂 EtherCAT 驱动）依赖该库
#如果github无法克隆，就直接在虚拟机打开github仓库下载，然后拖到src目录下
cd ..
catkin_make #要在工作空间目录下编译
source devel/setup.bash
roslaunch elfin_robot_bringup elfin3_bringup.launch   #启动 Elfin3 机器人的基本模型发布和状态发布服务，为后续的 RViz 可视化、MoveIt 运动规划、仿真或真实机器人控制做准。（Elfin E03 对应 elfin3 模型；配置 IP 为 192.168.1.10 或实际地址）。该包提供 API 如 /elfin_ros_control/elfin/get_current_cartesian_position 服务，用于实时获取 XYZWPR 位姿。

#启动rviz测试
#打开新终端
catkin_make #要在工作空间目录下编译
source devel/setup.bash
roslaunch elfin3_moveit_config moveit_planning_execution.launch #启动rviz，测试

部署librealsense SDK：

sudo apt install ros-melodic-realsense2-camera
sudo apt install ros-melodic-realsense2-description

安装 librealsense2-dkms librealsense2-utils librealsense2-dev功能包：

测试：

roslaunch realsense2_camera rs_camera.launch #（发布 /camera/color/image_raw、depth/image_rect_raw 和 /camera/color/camera_info 话题）。

realsense-viewer   #打开gui界面测试

安装手眼标定工具：

easy_handeye（推荐，简单自动化）：克隆到 src：

cd ~/catkin_ws/src
git clone https://github.com/IFL-CAMP/easy_handeye.git

安装依赖：

• rosdep install –from-paths src –ignore-src -r -y
• 然后 catkin_make。
• 备用：visp_hand2eye_calibration：sudo apt install ros-melodic-visp-hand2eye-calibration。
• OpenCV：ROS Melodic 默认包含 OpenCV 3.2；如果需更高版本，手动编译，但通常足够。

安装所需包（visp_hand2eye_calibration、aruco_ros、realsense2_camera、elfin_robot）

完整手眼标定过程：从硬件连接到软件启动和标定计算

设备型号：

大族 Han's Robot Elfin E03 机械臂

Intel RealSense D435 相机）

（相机固定在机械臂末端，标定板固定在外部）

准备工作

• 安全注意：确保机械臂启用低速模式（<250mm/s）
• 标定板：打印 ArUco marker（ID=582，大小80mm）。固定在工作台上，确保相机视野覆盖
• 电脑：Ubuntu 18.04，ROS Melodic 已安装，环境已经配置好。电脑需有 Ethernet 端口（机械臂以太网接口）和 USB 3.0 端口（相机）

步骤 1: 连接硬件设备

1.1 连接 Elfin E03 机械臂

• 电源连接：
  • 将机械臂控制器电源线插入 220V AC 插座（确认电压匹配，手册指定 200-240V AC）。
  • 按控制器上的电源开关打开（绿色灯亮表示正常）。
• Ethernet 连接：
  • 用网线连接电脑 Ethernet 端口到控制器 LAN 端口（默认 IP: 192.168.0.10）。
  • 在电脑设置静态 IP：打开设置 → 以太网→ IPv4 → 手动，IP: 192.168.0.99，子网: 255.255.255.0
  • 测试连接：ping 192.168.0.10（应有响应）。
• 末端执行器连接：相机固定在末端 flange 上（用螺丝固定，确保稳定）。如果有工具，设置 TCP（Tool Center Point）在软件中调整。
• 安全连接：连接急停按钮和安全门（如果有），确保协作模式启用。

1.2 连接 RealSense D435 相机

• USB 连接：
  • 用 USB 3.0 线缆连接相机到电脑 USB 3.0 端口（必须 3.0，否则深度数据丢帧）。
  • 相机不需要外部电源（USB 供电）。
• 固定相机：
  • 用螺丝或支架固定在机械臂末端 flange 上，镜头朝外。
  • 确保线缆固定，不影响臂运动。
  • 将usb接口切换到虚拟机下（虚拟机—可移动设备—-选择你的相机—-连接）
• 测试硬件：
  • 打开终端运行 lsusb 检查设备，应该看到类似以下一行（关键是 8086:0b07 VID:PID，这是 D435 的 USB ID）：

    Bus 00X Device 00Y: ID 8086:0b07 Intel Corp. Intel(R) RealSense(TM) Depth Camera 435
    用 RealSense Viewer 测试：rs-enumerate-devices            #rs-enumerate-devices 是 Intel RealSense SDK（librealsense2）提供的核心命令行调试工具，核心作用是：扫描并列出当前系统上已连接的所有 Intel RealSense 深度相机的详细硬件信息、功能配置和连接状态，无需图形界面（如 realsense-viewer），是排查相机连接 / 驱动问题的首选工具

  • 终端运行realsense-viewer进行测试，看看是否需要更新固件
  •

  • rqt_image_view  实时查看相机图像

步骤 2: 启动程序（软件环境）

• 每个终端先清理 Anaconda 干扰（复制以下到每个新终端）：

  export PATH="/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:/usr/games:/usr/local/games:/snap/bin"
  unset PYTHONPATH
  source /opt/ros/melodic/setup.bash
  source ~/catkin_ws/devel/setup.bash

• 启动顺序：
• roscore（主节点，终端1）：

  roscore

• 相机（终端2）：

  roslaunch realsense2_camera rs_camera.launch

  • 测试：输入rostopic list 看是否有 /camera/color/image_raw话题。
• 机械臂（终端3）：

  roslaunch elfin_robot_bringup elfin3_bringup.launch

  • 测试：rostopic echo /joint_states 看关节数据。
• 标定板检测（终端4，用 ArUco）：

  roslaunch aruco_ros single.launch markerId:=582 markerSize:=0.08 image:=/camera/color/image_raw camera_info:=/camera/color/camera_info marker_frame_name:=marker

  • 测试：把标定板放进视野，rostopic echo /aruco_single/pose 看位姿数据。
• 标定服务器（终端5）：

  rosrun visp_hand2eye_calibration visp_hand2eye_calibration_calibrator

• 标定客户端（终端6，弹出 RViz）：

  rosrun visp_hand2eye_calibration visp_hand2eye_calibration_client

步骤 3: 执行标定计算

• RViz 打开后，移动臂，让标定板完整可见（ArUco 绿色框）。
• 按 s 保存样本（终端输出 added sample）。
• 重复 15-20 次（不同位姿）。
• 按 c 计算（输出 X 矩阵）。
• 按 q 退出。

步骤 4: 验证和使用 X

• X 输出如：

  hand_camera:
  translation:
  x: 0.1
  y: 0.2
  z: 0.3
  rotation:
  x: 0.086
  y: -0.086
  z: 0.216
  w: 0.969

• 发布 TF：

  #在 ROS 的 TF（坐标系变换）系统中，发布一个相机与机械臂末端安装关系的「静态（固定不变）」的坐标变换关系
  rosrun tf static_transform_publisher 0.1 0.2 0.3 0.086 -0.086 0.216 0.969 elfin_end_link camera_color_optical_frame 100

• 测试：用 RViz 查看 TF 树，确保连接正常。

如果报错，检查 IP、端口或重新 catkin_make。成功后，您的手眼标定就完成了！

验证标定精度（关键！避免白忙活）

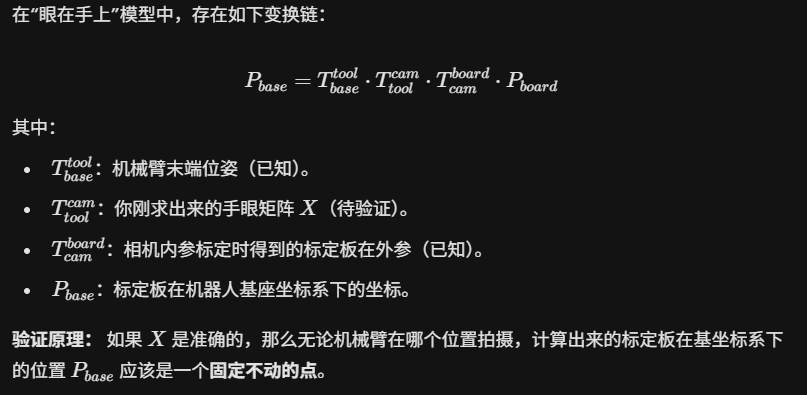

标定后必须验证精度，否则无法确定转换矩阵是否可用。常用验证方法：

影响标定精度的关键因素（避坑指南）

六、实际应用场景（结合你的研究方向）
