上一篇我们讲了运动相机高画质带来的发热、降录、过热关机问题。很多采购朋友拿到样机测试的时候，会发现一个更直观的问题：同样一套方案，有的机器拿在手里缝隙均匀、按键紧致，有的机器缝隙大到能塞进一张纸，按键松松垮垮，用一段时间就卡顿回弹失效。
这不是单纯的做工粗糙，背后是整机装配公差的系统性问题。深圳市安迈微科技有限公司做了 20 年运动相机 OEM 定制，见过太多客户在这个环节踩坑：外观效果图做得很漂亮，样机拿到手缝隙大、按键歪，甚至因为装配公差累积，直接破坏了整机防水性能。今天运动相机老吴就结合工厂真实量产案例，把运动相机装配公差这个话题讲透。
先说一个最常见的量产翻车案例。之前有个跨境客户，外观 ID 设计得非常简约，机身是一体化圆角造型，视觉效果很高级。第一轮样机出来，客户拿到手发现机身中框和前后盖的缝隙不均匀，一边严丝合缝，另一边缝隙大到明显可见，按压还有轻微的异响。客户第一反应是模具精度不够，要求我们重新开模。

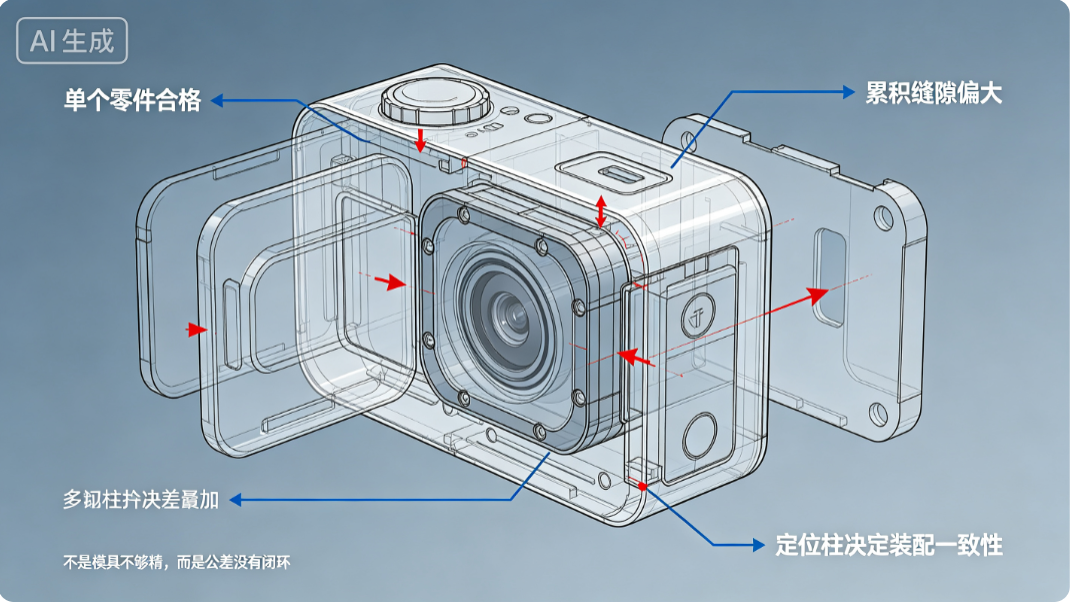

我们工厂工程团队拆解之后发现，问题不在单套模具的精度，而是公差累积。运动相机机身由前壳、后壳、中框、镜头座、按键支架、电池仓盖六个主要结构件拼接而成，每个零件都有自己的制造公差，单个零件公差都在合格范围内，但是六个零件的公差叠加到一起，最终就会出现肉眼可见的缝隙偏差。这个项目最后没有重新开模，而是调整了三个零件的公差基准，优化了装配定位柱的设计，第二轮样机缝隙就控制住了。
很多 OEM 客户容易犯一个错误：只看单个零件的精度报告，忽略了整机装配的公差累积。运动相机不是单个零件，是几十个结构件拼出来的，每个零件偏差 0.02 毫米，叠加起来就是 0.2 毫米，肉眼就能看出来。这也是为什么同样的模具，不同工厂组装出来的机器手感差距很大，装配工艺和公差基准设计才是核心。
讲完机身缝隙，再讲一个对画质影响更大的装配问题：镜头座偏移。前面画质专题我们讲过镜片、镀膜、ISP 调校对画质的影响，但是很多人忽略了一个基础问题：镜头如果装歪了，再好的镜片也没用。镜头座是固定镜头模组的结构件，它的装配公差直接决定了镜头和传感器的平行度。

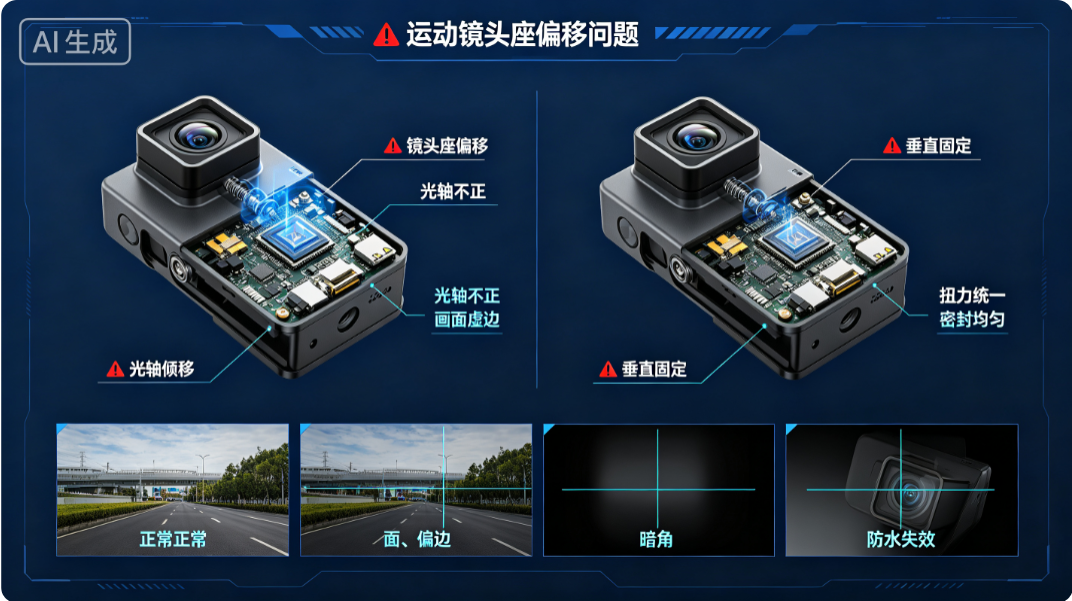

镜头座偏移会带来三个直接问题。第一是画面清晰度不均匀，一边清晰另一边模糊，也就是常说的画面虚边。第二是暗角，镜头光轴和传感器中心不对齐，画面四角就会出现明显的亮度下降。第三是最严重的，镜头座偏移会挤压防水密封圈，导致密封压力不均匀，直接破坏整机 IP68 防水性能。我们工厂做过测试，镜头座偏移 0.15 毫米，水下 2 米测试就会出现渗水。
这里也分享一个真实的量产案例。有一批运动相机，实验室常温测试全部合格，防水测试也通过了，但是发到客户那边，有大约 3% 的机器使用一个月之后出现画面一侧模糊。我们召回拆解之后发现，这批机器的镜头座固定螺丝扭力没有统一标准，部分机器螺丝拧得过紧，导致镜头座轻微形变，加上使用过程中机身发热热胀冷缩，形变进一步加剧，最终出现光轴偏移。后来我们把镜头座螺丝扭力纳入量产标准，每一台都用扭力螺丝刀按固定数值锁付，这个问题就彻底解决了。
这个案例也呼应了上一篇讲的散热问题。运动相机工作时机身内部温度可以达到五六十度，高温会让塑料结构件产生轻微形变，如果装配公差本身就卡在临界值，热胀冷缩之后就会出现缝隙变大、镜头偏移、按键卡顿。所以散热设计和结构公差设计是联动的，不是两个独立的问题。
接下来讲按键。运动相机的按键是用户接触最多的部件，也是最容易出问题的地方。很多机器用了半年之后，出现按键按下去弹不回来、按键卡顿、按键手感软硬不一，甚至按键进水。这些问题背后，大多是按键结构的装配公差设计不合理。

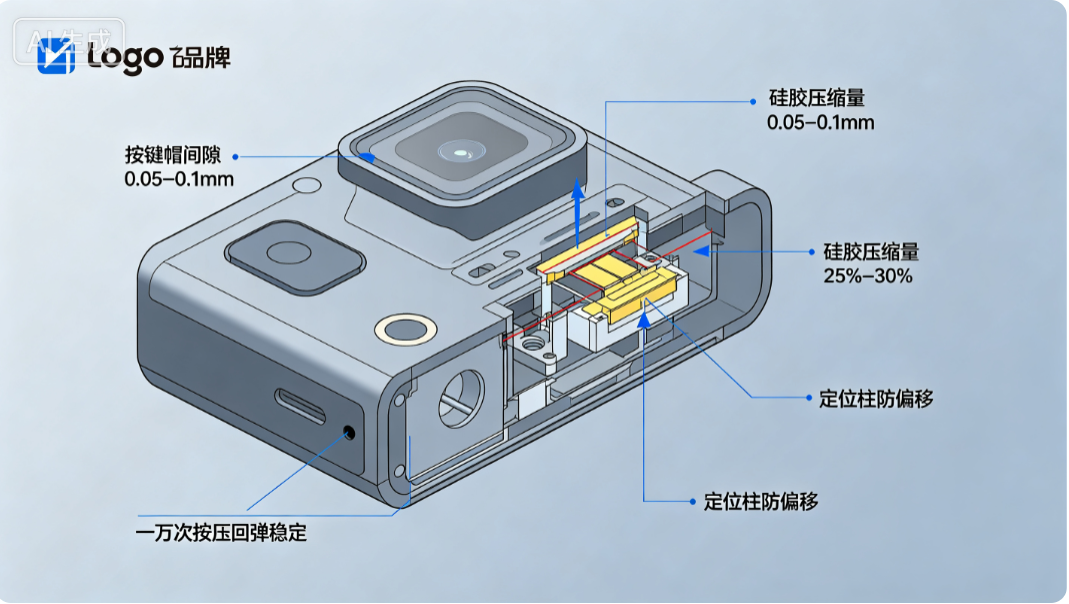

运动相机的按键结构一般由按键帽、硅胶密封圈、按键支架、内部微动开关四个部分组成。按键帽和机身外壳的间隙是关键：间隙太大，按键松动晃荡，还容易进水进灰；间隙太小，按键帽和外壳摩擦，就会出现卡顿、回弹失效。这个间隙的量产控制范围一般在 0.05 到 0.1 毫米之间，对模具和装配的要求都很高。
还有一个常见问题是按键支架的装配公差。按键支架如果装歪了，按键帽就会和外壳孔位不同心，一侧蹭到外壳，按下去就会有卡顿感。很多低价公模方案为了省成本，按键支架不用定位柱固定，直接靠螺丝锁，装配的时候全靠工人手感，批次一致性非常差，这就是为什么有的机器按键好用，有的机器按键生硬。
我们工厂给 OEM 客户做按键结构的时候，有一个标准：按键必须经过一万次按压测试，之后手感不能有明显变化，回弹时间不能超过 0.3 秒。这个标准说起来简单，但是要在高温、低温、潮湿环境下都达标，就需要在结构公差上做很多细节优化。比如按键帽和外壳的配合面要做斜度导向，硅胶密封圈的压缩量要控制在 25% 到 30% 之间，这些都是量产踩坑踩出来的经验。
讲完三个核心装配问题，最后给 B 端采购和 OEM 客户几个实操的样机检验方法，不需要专业设备，拿到样机就能测。第一是缝隙检验，拿一张 A4 纸，沿着机身所有拼接缝塞一遍，A4 纸塞不进去说明缝隙控制在 0.1 毫米以内，合格；如果能轻松塞进去，说明缝隙偏大。第二是按键检验，每个按键连续按压 50 次，感受手感是否一致，有没有卡顿、回弹慢的情况，同时听有没有异响。第三是镜头光轴检验，对着白色墙面拍一张照片，看画面四个角的亮度和清晰度是否均匀，如果一侧明显模糊或者偏暗，大概率是镜头座偏移。第四是高温复测，连续录制 30 分钟之后，再按一遍按键、看一遍画面，检查热胀冷缩之后有没有出现新的问题。
很多客户选型的时候只看参数表，忽略了这些装配细节。但是终端买家拿到机器，第一感受就是手感、缝隙、按键这些直观的东西，参数再漂亮，做工粗糙直接影响产品口碑和复购。运动相机是一个系统工程，防水、电池、画质、散热、结构公差，每一个环节都环环相扣，一个地方出问题，就会连锁影响其他性能。#运动相机 #硬件科普 #量产经验 #OEM设计 #结构散热
下一篇我们会讲结构散热专题的最后一篇：运动相机 OEM 定制，结构设计最容易踩的 5 个大坑，从外观 ID 到开模量产，完整拆解结构设计的避坑要点。
以上是深圳市安迈微科技有限公司 20 年运动相机量产积累的实战经验，欢迎各位同行、采购、研发工程师评论区留言交流探讨，一起深耕运动相机硬件干货。我是运动相机老吴。
