前言

在上一节中，我们留下了两个未解之谜：

• 问题一：块是如何在分区上排布的？我们该如何高效地找到目标块？
• 问题二：inode又存放在分区的什么位置？

其实，这两个问题的答案都指向同一个核心概念——文件系统。

还记得我们在 inode 结构定义中看到的 ext2_inode 吗？这个 ext2 就是我们要介绍的第一个真正意义上的 Linux 文件系统——Ext2（Second Extended File System）。

Ext2 的历史地位：

• 1993年由Rémy Card设计开发
• 是Linux历史上第一个高性能的文件系统
• 虽然现在已被Ext3/Ext4取代，但其核心设计思想影响深远

一、宏观认识

为了方便理解，前文将 LBA 地址直接对应到扇区进行讲解。但在虚拟文件系统（VFS）的视角下，磁盘的最小管理单位并非扇区，而是块（Block）。通常一个块大小为 4KB，由多个连续扇区组成（8个）。以块为单位访问磁盘，不仅能一次性读写更多数据，还能利用数据的局部性原理提前缓存相关数据，从而显著提高内存缓存命中率和操作系统的整体效率。

例如我们面对 800GB 这样庞大的磁盘空间，直接管理非常困难，因此我们采用分层抽象与间接管理的策略，这与行政区域的划分逻辑类似：

struct partion{
int begin;
int end;
}

struct partion part[]

注意： 分区仅是逻辑划分，不改变物理盘面结构，底层仍通过 LBA 转换为 CHS 地址访问物理扇区。

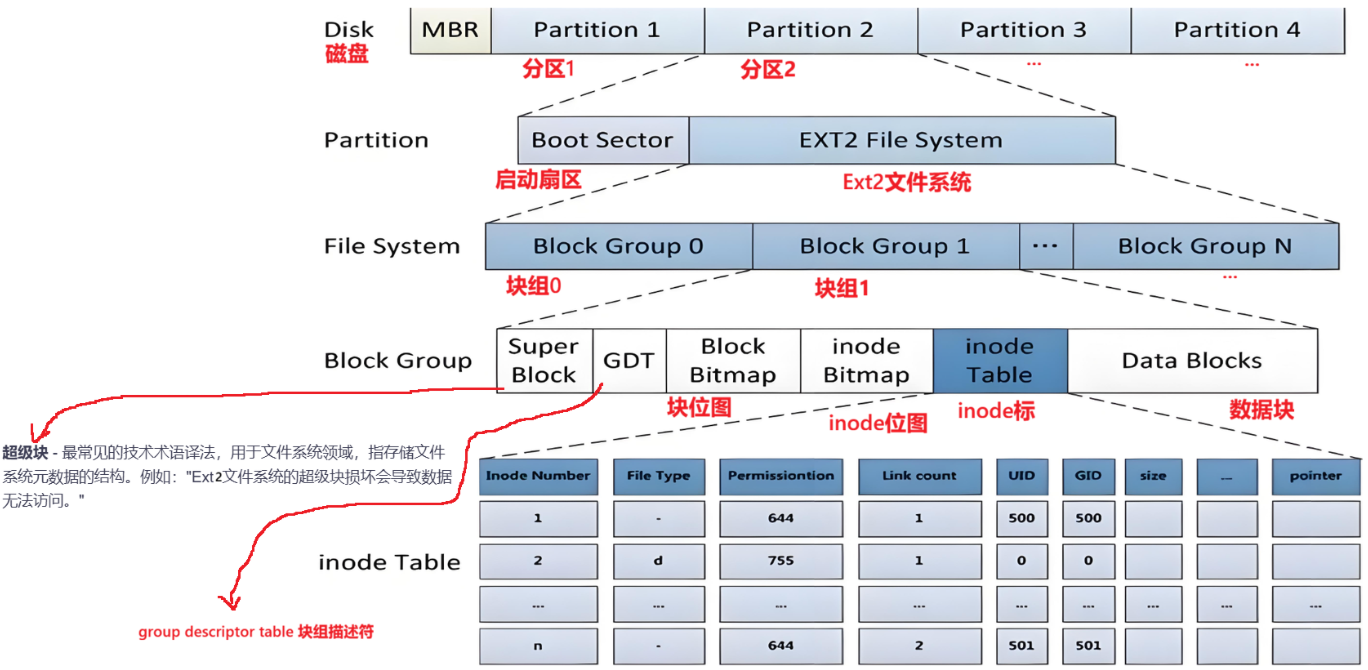

注意：上图中的启动块（Boot Block/Sector）的大小是确定的为1KB。由PC标准规定，用来储存磁盘分区信息和启动信息，任何文件系统都不能修改启动块，启动块之后才是Ext2文件系统的开始。

二、Block Group内部构成

我们上面说到Ext2文件系统会根据分区的大小划分为数个Block Group，且每个块组内的结构组成相同，所以我们管理好了一个块组就能管理好其他块组。那我们就来看看他的内部结构究竟是如何组成的？

• 超级块（Super Block）是文件系统的核心元数据区域，主要存储整个分区级别的文件系统结构信息，包括：分区总容量、空闲块（block）和空闲索引节点（inode）的数量、文件系统最近一次写入数据的时间、最近一次磁盘检测的时间等关键信息。一旦超级块损坏，整个文件系统的结构会被破坏，无法正常工作。

为了提高容错性，超级块会在每个块组的起始位置保留一份完整拷贝（第一个块组的超级块为核心副本）。这一设计能应对磁盘部分扇区出现物理故障的情况 —— 即便核心超级块所在区域损坏，系统仍可读取其他块组中备份的超级块信息，保证文件系统正常访问。因此，文件系统需要始终维护所有块组中超级块区域的数据一致性，避免因副本数据不一致导致的管理异常。

• 块组描述符表，描述块组属性信息，整个分区分成多个块组就对应有多少个块组描述符。
• 每个块组描述符存储⼀个块组的描述信息，如在这个块组中从哪里开始是inode Table，从哪里开始是Data Blocks，空闲的inode和数据块还有多少个等等。
• 块组描述符在每个块组的开头都有⼀份拷贝。

Block Bitmap（块位图）是文件系统中管理数据块（Data Block）分配 / 释放的核心元数据结构，本质是一串二进制位（bit），通过每 1 个 bit 映射 1 个 Data Block的方式，用极简的空间记录所有数据块的占用状态(是否被占用)，是文件系统实现高效块管理的基础方案。

每个bit表示一个inode是否空闲可用

• 存放文件属性，如文件大小，所有者，最近修改时间等
• 当前分组所有Inode属性的集合
• inode编号以分区为单位，整体划分，不可跨分区

数据区：存放文件内容，也就是一个一个的Block。根据不同的文件类型有以下几种情况：

• 对于普通文件，文件的数据存储在数据块中。

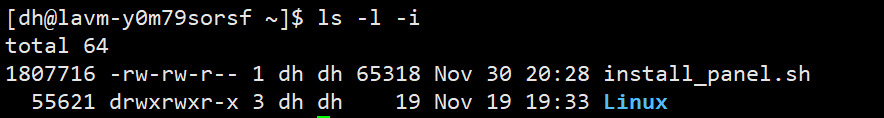

• 对于目录，该目录下的所有文件名和目录名存储在所在目录的数据块中，除了文件名外，ls -l命令看到的其它信息保存在该文件的inode中。
• Block 号按照分区内的编号规则进行统一分配，编号从0开始依次递增，每个Block对应唯一的编号，且该编号仅在所属分区内有效，不可跨分区。

三、inode 与 数据块的关联逻辑

Linux系统中，文件在磁盘上采用属性与数据分离存储的设计；但二者并非独立存在，必然需要建立专属的关联机制——这正是inode与数据块之间核心关联逻辑的设计初衷，接下来我们就来拆解这份关联的实现原理。

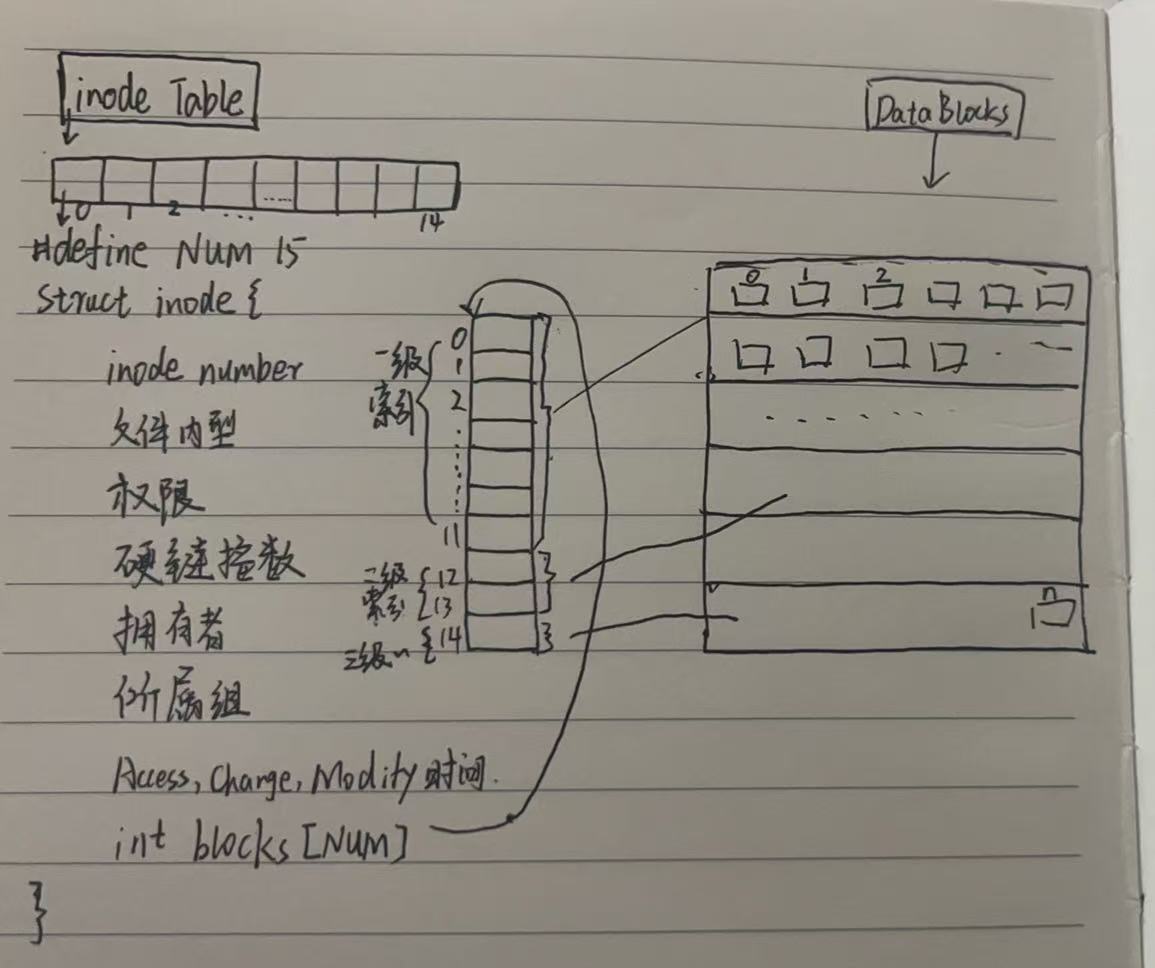

3.1 基础关联

3.2 索引机制

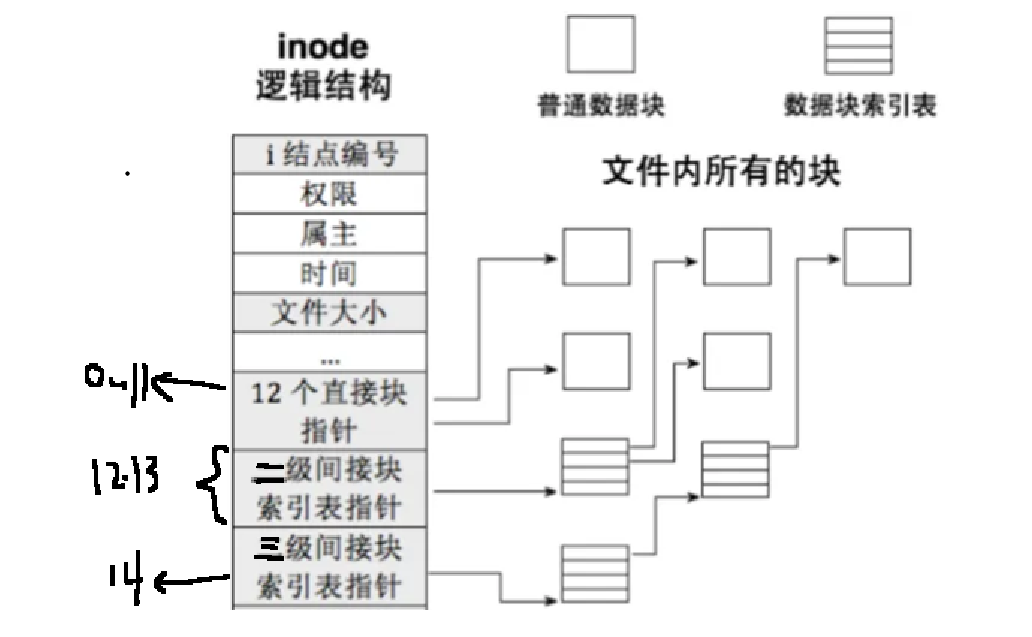

inode 中的数据块编号数组共 15 个下标（0-14），被划分为直接索引、二级索引、三级索引三个部分，逐级解决大文件的存储问题，每一级索引的设计，都是为了突破上一级的存储容量限制，我们以 4KB 数据块、4 字节数据块编号（整数型）为基础，拆解每一级的索引逻辑和存储能力。

数组下标 0 到 11，共 12 个位置为直接索引，这是最基础、最高效的索引方式：

• 直接索引的数组位置中，直接存储文件实际数据块的编号，无需中间层转发；
• 访问时，通过 inode 直接拿到数据块编号，一步定位到存储文件内容的 Data Block，耗时最短。
• 存储容量：12 个数据块 × 4KB / 块 = 48KB，满足绝大多数小文件的存储需求。

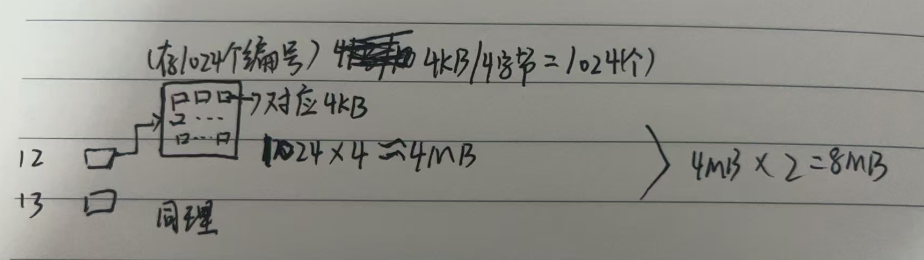

当文件大小超过 48KB，直接索引的 12 个数据块存满时，二级索引开始发挥作用，对应数组下标 12、13 两个位置：

• 二级索引的数组位置中，不直接存储文件数据块编号，而是存储 “存储了数据块编号的中间数据块编号”—— 简单说，就是用一个数据块当 “索引块”，专门存实际数据块的编号，再将这个索引块的编号存在 inode 的二级索引位置。
• 存储能力计算：单个 4KB 的索引块，可存储的数块编号数为 4KB/4 字节 = 1024 个；一个二级索引位置对应 1 个索引块，可管理 1024×4KB=4MB 的文件空间；两个二级索引位置则可管理 2×4MB=8MB 的文件空间。

二级索引通过 “一次中转”，将文件存储能力从 48KB 提升到了 8MB+48KB，满足中等大小文件的存储需求。

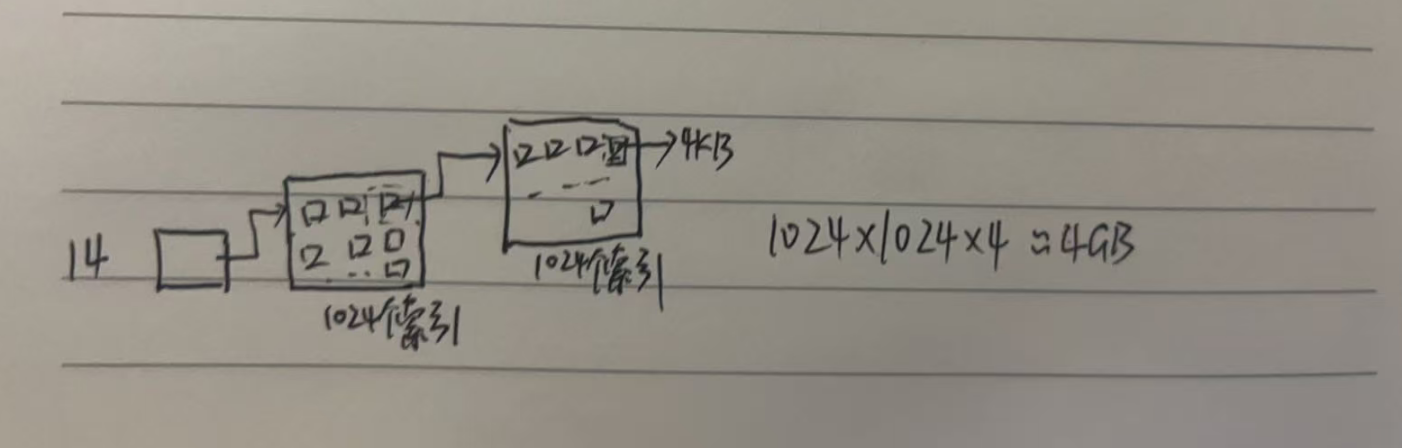

当文件大小超过 8MB+48KB，二级索引也无法满足时，三级索引作为最终解决方案登场，仅对应数组下标 14 这一个位置：

• 三级索引是 “二次中转” 的索引方式，其数组位置中存储的，是 “存储了二级索引块编号的中间索引块编号”—— 即三级索引的索引块存二级索引块的编号，二级索引块再存实际数据块的编号，层层递进找到文件数据。
• 存储能力计算：单个 4KB 的三级索引块，可存储 1024 个二级索引块的编号；而一个二级索引块可管理 4MB 文件空间，因此单个三级索引可管理 1024×4MB=4GB 的文件空间。

4GB 的存储容量，足以覆盖绝大多数超大文件的存储需求，这也是为什么 Linux 文件系统中，单个文件的存储能力能达到数 GB 的核心原因。

综上，一个 inode 通过三级索引机制，最大可管理的文件空间为：48KB（直接）+8MB（二级）+4GB（三级），完全满足日常各类文件的存储需求。

3.3 跨分区问题

我们知道，inode 编号以分区为单位划分，仅在所属分区内唯一，不同分区的 inode 编号大概率会出现重复，那 Linux 是如何区分不同分区中相同编号的 inode 呢？

答案很简单：通过文件路径区分。

3.4 虚拟文件系统到物理地址的访问

以上我们讲的 inode、数据块、索引机制，都是Linux 虚拟文件系统（VFS） 层面的抽象结构，而文件的实际属性（inode 内容）和实际内容（数据块内容），最终都要存储在物理磁盘（SSD / 机械硬盘）上，这中间的桥梁，就是LBA 地址和CHS 地址的转换：

简单来说，VFS 层面的 inode 和数据块是 “逻辑抽象”，LBA 地址是 “逻辑与物理的桥梁”，CHS 地址是 “物理访问的最终入口”，三者结合，实现了从文件路径到磁盘物理数据的完整访问链路。

3.5 思考

答案就是Block Bitmap（数据块位图）——位图中比特位的位置与数据块编号一一对应，比特位的值则直接标识对应数据块是否被占用。

同理，inode编号的数量同样庞大，要判断某个inode是否有效可用，只需依靠inode Bitmap（inode位图）：位图的比特位位置与inode编号精准映射，通过比特位的值就能确定对应inode是否有效，若有效则可直接到inode表中找到该inode进行访问。

其实完全没必要。因为文件属性和数据的写入均采用覆盖写机制，后续新数据会直接覆盖原有内容，无需额外做清空操作。而标识文件被删除的核心方法，只需从管理层面入手：由于位图中1代表占用/有效、0代表空闲/无效，只需将该文件对应的inode位图比特位、以及所有数据块对应的Block Bitmap比特位统一置0，即可完成文件的删除操作。

注意： 我们初次使用磁盘时，磁盘上无任何文件，自然也没有对应的文件属性和数据，此时虚拟文件系统中的inode位图和Block Bitmap会全部置0，同时超级块、块组描述符表的相关信息也需要完成初始化配置。因此，任何分区在投入使用前，都必须完成格式化初始化：通过LBA地址映射为CHS物理地址，将文件系统的这些基础元数据，提前写入磁盘对应的盘面、磁道和扇区中，为后续分区的块组分隔、正常使用做好准备。

四、从文件系统底层理解Linux文件的增删查改

在Linux文件系统中，文件的增、删、查、改本质上不是对“文件”本身的直接操作，而是围绕inode、位图（inode Bitmap/Block Bitmap）、数据块三大核心的状态更新与关联操作；用户层面看到的文件名，最终也会被操作系统转化为inode编号，再基于inode完成所有底层动作。以下从底层逻辑拆解文件增删查改时，系统的具体执行流程，同时补充编号分配规则与文件名的底层映射逻辑。

4.1 新建文件

新建文件的核心是为文件分配专属inode和数据块（有内容时），并通过位图标记资源占用、建立inode与数据块的关联，具体步骤：

4.2 删除文件

Linux删除文件的核心是释放inode和数据块资源，而非清空inode属性或数据块内容，具体步骤：

4.3 查找文件

查找文件的核心是通过inode编号验证资源有效性，并基于inode获取文件属性和内容，由于inode结构体中不存储文件名，因此系统底层从不通过文件名查找文件，具体步骤：

4.4 修改文件

修改文件的前提是确认文件存在，核心是按需更新inode属性或数据块内容，若内容扩容，还需额外分配数据块，具体步骤：

4.5 核心补充

在Linux“一切皆文件”的设计理念下，目录并非独立于文件的特殊存在，而是一种存储“文件名-inode编号映射关系”的特殊文件。它和普通文件一样遵循「文件=属性+内容」的核心结构，却承担着整个文件系统的“导航定位”作用——Linux所有文件的寻址、访问，本质都是通过目录的映射关系层层实现的，同时目录的读、写、执行权限，也直接决定了对其下文件的操作能力。下面从目录本质、寻址逻辑、经典问题解析三个维度，彻底讲透目录的核心原理。

4.5.1 目录的本质

既然目录是文件，那它就拥有普通文件的所有基础特征，同时又有专属的内容存储规则，核心特征可总结为两点：

简单来说，目录的核心作用就是提供文件名到inode编号的转换能力，没有目录的映射，用户无法通过易记的文件名访问文件，只能直接使用晦涩的inode编号。

4.5.2 Linux的文件寻址逻辑

当我们想要访问某个文件（如/home/test/file.txt）时，系统需要通过目录的映射关系找到目标文件的inode编号，这个过程看似是“向下遍历目录”，实则是从当前路径向上递归到根目录，再从根目录向下递归找到目标的过程，整个逻辑依托Linux文件系统的多叉树结构实现，核心步骤与设计细节如下：

Linux虚拟文件系统的所有文件/目录，都以/ 根目录为根节点形成多叉树，根目录是整个文件系统的“起点”，没有上级目录，因此无需向上递归。为了固化这一起点，大多数Linux文件系统会将根目录的inode编号固定为2，用stat /即可验证，这一固定设计是整个寻址逻辑的基础。

以“访问当前目录下的test.txt文件”为例，系统的完整寻址过程如下： ① 向上递归到根目录：要找到当前目录下test.txt的映射关系，需先拿到当前目录的inode编号；而当前目录的inode编号，需要到其上级目录的映射关系中查找；上级目录的inode编号，又需要到上上级目录中查找……以此类推，直到递归到根目录（inode=2），向上递归终止。 ② 从根目录向下递归：拿到根目录的inode编号后，到对应块组的inode表中找到根目录的inode结构体，遍历其中的数据块编号数组，访问根目录的数据块（即根目录的映射表），找到根目录下下一级目录的“文件名-inode编号”映射，拿到对应inode编号；再通过该inode编号访问下一级目录的映射表，依次向下遍历，直到找到当前目录的inode编号。 ③ 访问目标文件的映射关系：拿到当前目录的inode编号后，访问其数据块中的映射表，根据目标文件名test.txt，匹配到对应的inode编号；最终通过该inode编号，即可访问目标文件的属性和实际内容。

上述“先向上、再向下”的递归过程，需要多次与磁盘进行IO交互，而磁盘作为外设，访问效率远低于内存。为了提升文件寻址效率，Linux系统会做路径缓存优化：将用户经常访问的文件/目录路径上的“文件名-inode编号”映射关系，提前缓存到内存中。

这样一来，第一次访问某路径时，仍需执行完整的磁盘递归寻址；但后续再次访问该路径时，系统可直接从内存缓存中读取映射关系，无需再与磁盘交互，大幅提升访存和存取效率。

4.5.3 思考

理解了目录的“特殊文件本质”和“映射表核心作用”，再来看Linux中关于目录的经典权限、规则问题，就会变得通俗易懂，核心逻辑均围绕目录的映射表访问、写入，以及权限对操作的限制展开：

• 核心原因：目录的数据块是“文件名-inode编号”的键值对映射表，遵循一个key对应一个value的基本规则。
• 如果同一个目录下出现两个同名文件，就会出现一个文件名（key）对应多个inode编号（value） 的情况，系统无法通过文件名准确匹配到唯一的inode编号，也就无法正常寻址和访问文件。
• 【例外】硬链接是特殊情况：多个不同的文件名，可映射到同一个inode编号，这是硬链接的核心设计，与“同名文件冲突”并不矛盾。（之后会讲解）

• 创建文件的核心步骤之一：将新文件的“文件名-inode编号”映射关系，写入当前目录的数据块（映射表）中。
• 如果当前目录没有w写权限，系统就无法对其数据块执行写入操作，新文件的映射关系无法被存储；而没有映射关系，用户就无法通过文件名找到新文件的inode编号，相当于新文件无法被“注册”到文件系统中，因此自然无法创建。

• 查看目录下的文件，本质是读取目录数据块中的“文件名-inode编号”映射表，再将文件名展示给用户。
• 如果当前目录没有r读权限，系统就无法读取其inode结构体中的数据块编号数组，也无法遍历数据块访问映射表；无法获取映射表中的文件名，自然也就无法查看目录下的文件列表。

• 目录的x可执行权限，并非表示“执行目录”（目录无法被执行），而是 “进入目录并访问其下文件/子目录映射关系” 的权限，更底层的逻辑是：
• 没有x权限，系统将无法修改环境变量PWD中的当前工作路径，也无法通过该目录的inode编号，访问其数据块中的映射表；路径无法切换，且无法获取目录内的映射关系，因此cd进入目录的操作会被禁止。

4.6 总结

简单来说，Linux文件系统的所有操作，最终都可以归结为**“通过文件名找inode，通过inode找数据块，通过位图管理资源”**，理解这一逻辑，就理解了Linux文件操作的底层本质。
