深度解析 BQ7694003：12S BMS 前端 AFE 硬件设计与软件驱动全攻略 1

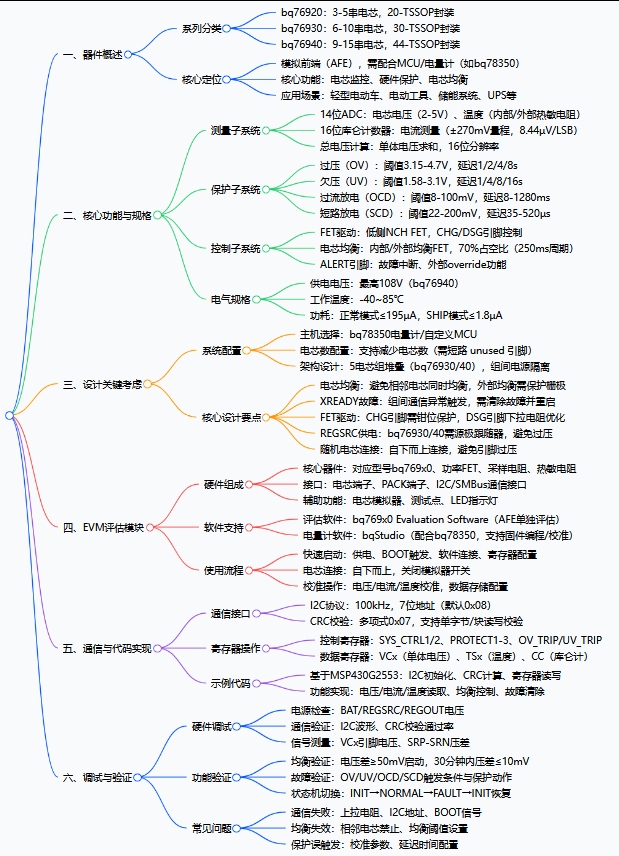

引言

在新能源领域飞速发展的今天，电池管理系统（BMS）作为核心组件，直接决定了电池组的安全性、可靠性与使用寿命。对于 12 串（12S）锂电池组应用，如轻型电动车、工业储能设备、便携式电源等，选择一款高性能的模拟前端（AFE）芯片是 BMS 设计的关键。TI 推出的 BQ7694003 凭借其强大的多串电池监测能力、完善的硬件保护机制、灵活的通信接口及低功耗设计，成为 12S BMS 前端设计的优选方案。

BQ7694003 作为 bq769x0 家族的核心成员，支持 9-15 串锂电池监测，完美适配 12S 电池组需求。其集成了 14 位高精度 ADC、16 位库仑计数器、内置均衡驱动、多重硬件保护及 I2C 通信接口，能实现对电池组电压、电流、温度的精准监测，同时提供过压、欠压、过流、短路等全方位保护。本文将结合 TI 官方技术文档，从硬件设计、软件驱动两大维度，详细拆解 BQ7694003 实现 12S BMS 前端 AFE 的完整方案，内容涵盖硬件架构、关键参数、电路设计、PCB 布局、寄存器配置、驱动代码实现等，为工程师提供一站式设计参考。

一、BQ7694003 核心特性与 12S 应用适配性分析

1.1 芯片核心特性总览

BQ7694003 作为高集成度 AFE 芯片，其特性完美匹配 12S BMS 设计需求，核心参数如下表所示：

1.2 12S 应用适配性关键分析

12S 锂电池组（以锂离子电池为例）的典型参数为：单节标称电压 3.6V，满电电压 4.2V，总满电电压 50.4V；单节欠压阈值 2.5V，总欠压阈值 30V。BQ7694003 的硬件参数与 12S 电池组特性高度匹配：

• 电压范围适配：芯片单节电池监测范围 2.0-5.0V，完全覆盖 12S 电池组单节工作电压区间，总电压支持最高 108V，满足 50.4V 满电需求。
• 精度适配：14 位 ADC 分辨率可精准识别单节电池 0.382mV 的电压变化，配合 ±10mV 的测量精度，能有效监测 12S 电池组的单体电压不均衡问题，为均衡控制提供可靠依据。
• 保护功能适配：支持可编程 OV/UV 阈值（OV：3.15-4.7V，UV：1.58-3.1V），可针对 12S 电池组特性设置合适的保护阈值（如 OV=4.3V，UV=2.5V）；OCD/SCD 保护支持宽范围阈值设置，适配 12S 电池组不同应用场景的电流保护需求。
• 均衡功能适配：内置均衡驱动支持每节电池独立均衡，均衡占空比约 70%（每 250ms 周期），可有效消除 12S 电池组单体电压差异，提升电池组容量利用率。

二、12S BMS 前端 AFE 硬件设计详解

2.1 硬件架构总体设计

BQ7694003 基于 “监测 – 保护 – 通信 – 均衡” 一体化架构，12S BMS 前端硬件架构如下图所示，核心包括电池连接接口、电源电路、监测电路（电压 / 电流 / 温度）、均衡电路、保护电路、通信电路及辅助电路。

硬件架构各模块功能分工如下表：

2.2 关键参数确定（12S 配置）

在硬件设计前，需根据 12S 电池组特性（以锂离子电池为例）确定 BQ7694003 的关键配置参数，确保芯片工作在最优状态：

2.3 核心硬件电路设计

2.3.1 电池连接与电压监测电路

12S 电池组通过 VC0-VC15 引脚与 BQ7694003 连接，芯片采用 5 单元组结构（VC1-VC5、VC6-VC10、VC11-VC15），12S 配置需使用前 12 个单体电压监测通道（VC0-VC11），其中 VC0 为参考地，VC1-VC11 分别对应 12S 电池组的 1-12 节正极。

电路设计要点：

• 每节电池串联限流电阻 Rc（建议 40-1kΩ），用于限制输入电流，保护芯片引脚；
• 并联滤波电容 Cc（0.1-1µF），滤除电压噪声，确保 ADC 采样稳定；
• 在电池组正负极及关键节点并联 TVS 管（如 SMBJ60A），防止 ESD 冲击；
• 组间节点（如 VC5、VC10）需遵循芯片 5 单元组架构，确保电源域隔离。

12S 电压监测电路参数表：

2.3.2 电流监测电路

BQ7694003 通过 SRP（负电流采样）和 SRN（正电流采样）引脚监测电池组充放电电流，采用串联采样电阻 Rsns 的方案，电流流过 Rsns 产生的压差被芯片内部 16 位库仑计数器采集，进而计算充放电容量。

电路设计公式：

• 采样电阻 Rsns 选型：Rsns = V_FSR / I_Max，其中 V_FSR 为芯片电流采样满量程（±200mV），I_Max 为 12S 电池组最大放电电流；
• 示例：12S 电池组最大放电电流 20A，Rsns=200mV/20A=10mΩ，选型 10mΩ/2W/1% 合金电阻。

电流监测电路组件表：

2.3.3 温度监测电路

BQ7694003 支持 3 路外部热敏电阻（TS1-TS3），12S BMS 建议配置 2-3 路温度监测：TS1 监测电池组中部温度，TS2 监测放电 FET 温度，TS3 监测芯片自身温度（可选）。

电路设计要点：

• 采用 10kΩ NTC 热敏电阻（103AT），符合芯片内置 10kΩ 上拉电阻匹配；
• 热敏电阻串联 1kΩ 限流电阻，防止引脚过流；
• 布线远离功率器件，避免热传导干扰；
• TS1-TS3 分别对应芯片 TS1、TS2、TS3 引脚，参考地分别为 VSS、VC5X、VC10X。

温度监测电路参数表：

2.3.4 电源与复位电路

BQ7694003 的电源供应包括 BAT 引脚（电池组总压输入）和 REGSRC 引脚（内部 LDO 输入），12S 电池组总压约 30-51.6V，需通过电源电路为芯片提供稳定供电。

电源电路设计：

• BAT 引脚：串联滤波电阻 Rf（100Ω）和并联滤波电容 Cf（10µF），滤除总压噪声；
• REGSRC 引脚：对于 12S 配置，推荐使用源极跟随器电路（N 沟道 MOSFET + 稳压二极管），将 BAT 电压降至 12-15V，为内部 LDO 供电；
• REGOUT 引脚：输出 2.5V 或 3.3V（工厂预设），为外部 MCU 或辅助电路供电，需并联 4.7µF 滤波电容；
• Boot 电路：通过 TS1 引脚实现芯片启动，配置 Boot 按键（按下时 TS1 引脚电压 > 300mV），用于从 SHIP 模式唤醒芯片。

电源电路组件表：

2.3.5 均衡电路

BQ7694003 内置 15 路均衡 FET，支持每节电池独立均衡，12S 配置需启用前 12 路均衡通道（对应 VC1-VC11）。均衡电路通过将高电压单体的电能通过均衡电阻释放，实现各单体电压均衡。

电路设计方案：

• 内置均衡：利用芯片内部均衡 FET，外部串联均衡电阻 Rbal（建议 1k-10kΩ），均衡电流 Ibal=V_Cell/Rbal，典型值 5mA；
• 外部均衡扩展（可选）：对于需要更大均衡电流（如 20mA）的场景，可外接 P 沟道 MOSFET（如 FDY1002PZ），由芯片 VC 引脚电压控制 MOSFET 导通。

12S 均衡电路参数表：

2.3.6 保护与驱动电路

BQ7694003 提供 CHG（充电 FET 驱动）和 DSG（放电 FET 驱动）引脚，通过驱动外部 N 沟道 MOSFET 实现充放电回路的通断控制，配合芯片内部硬件保护机制，在故障时快速切断回路。

驱动电路设计要点：

• 选用低导通电阻（RDS (ON)<10mΩ）的 MOSFET，如 AOB290L（100V/18A）；
• 栅极串联限流电阻 Rg（10-100Ω），限制栅极充电电流，防止 MOSFET 损坏；
• 并联续流二极管（如 MURS360T3G），保护 MOSFET 免受反向电压冲击；
• CHG 引脚需配置钳位电路（齐纳二极管 + 电阻），防止栅极过压。

保护驱动电路组件表：

2.3.7 通信电路

BQ7694003 采用 I2C 兼容接口与 MCU 通信，支持 7 位从机地址（默认 0x08，可通过工厂配置为 0x18），支持 CRC 校验功能，提升通信可靠性。

通信电路设计要点：

• SDA（P41）和 SCL（P40）引脚串联 22Ω 限流电阻，防止总线电流过大；
• 并联 10kΩ 上拉电阻至 REGOUT（2.5V/3.3V），确保总线空闲时为高电平；
• 靠近芯片引脚放置 0.1µF 滤波电容，滤除通信噪声；
• 总线长度超过 10cm 时，需在总线两端并联 120Ω 终端电阻。

通信电路组件表：

2.4 PCB 布局设计指南

BQ7694003 的 PCB 布局直接影响 12S BMS 的性能与稳定性，需遵循 “分区布局、短路径布线、强弱电隔离” 原则，核心布局要求如下：

2.4.1 布局分区设计

2.4.2 关键布局规则

2.4.3 12S BMS PCB 布局检查表

三、BQ7694003 软件驱动设计（基于 MCU）

BQ7694003 的软件驱动核心是通过 I2C 接口与芯片寄存器交互，实现电池组参数采集、均衡控制、保护配置、故障处理等功能。本节以 STM32F103C8T6 为例，详细介绍驱动软件的架构设计、寄存器配置、核心功能代码实现。

3.1 软件驱动架构总览

驱动软件采用分层设计，分为底层驱动层、寄存器操作层、功能应用层，架构如下表所示：

驱动软件运行流程：

3.2 核心寄存器配置（12S 专用）

BQ7694003 的寄存器分为状态寄存器、控制寄存器、保护寄存器、数据寄存器等，12S 配置需重点配置以下寄存器：

3.2.1 寄存器地址与功能表（核心部分）

3.2.2 12S 配置关键寄存器详解

3.3 底层驱动实现（I2C+CRC）

3.3.1 I2C 接口配置

STM32F103C8T6 的 I2C1 接口（PB6=SCL，PB7=SDA）与 BQ7694003 通信，配置步骤如下：

c

运行

#include "stm32f10x.h"
#include "i2c.h"

// I2C初始化函数
void I2C1_Init(void) {
GPIO_InitTypeDef GPIO_InitStruct;
I2C_InitTypeDef I2C_InitStruct;

// 使能GPIO和I2C时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

// 配置PB6(SCL)和PB7(SDA)为复用开漏输出
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStruct);

// I2C配置
I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
I2C_InitStruct.I2C_OwnAddress1 = 0x00; // 主机模式，无需自身地址
I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;
I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
I2C_InitStruct.I2C_ClockSpeed = 100000; // 100kHz
I2C_Init(I2C1, &I2C_InitStruct);

// 使能I2C1
I2C_Cmd(I2C1, ENABLE);
}

3.3.2 I2C 读写函数实现

BQ7694003 支持字节读写、字读写、块读写，且支持 CRC 校验，核心读写函数如下：

c

运行

#define BQ76940_ADDR 0x08 << 1 // I2C从机地址（7位地址左移1位，最低位为读写位）

// I2C写字节函数（无CRC）
void BQ76940_WriteByte(uint8_t regAddr, uint8_t data) {
// 等待I2C总线空闲
while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

// 发送起始信号
I2C_GenerateSTART(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 发送从机地址+写命令
I2C_Send7bitAddress(I2C1, BQ76940_ADDR, I2C_Direction_Transmitter);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

// 发送寄存器地址
I2C_SendData(I2C1, regAddr);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 发送数据
I2C_SendData(I2C1, data);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 发送停止信号
I2C_GenerateSTOP(I2C1, ENABLE);
}

// I2C读字节函数（无CRC）
uint8_t BQ76940_ReadByte(uint8_t regAddr) {
uint8_t data = 0;

// 等待I2C总线空闲
while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

// 发送起始信号
I2C_GenerateSTART(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 发送从机地址+写命令（写寄存器地址）
I2C_Send7bitAddress(I2C1, BQ76940_ADDR, I2C_Direction_Transmitter);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

// 发送寄存器地址
I2C_SendData(I2C1, regAddr);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 重新发送起始信号
I2C_GenerateSTART(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 发送从机地址+读命令
I2C_Send7bitAddress(I2C1, BQ76940_ADDR, I2C_Direction_Receiver);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));

// 读取数据（关闭ACK，发送停止信号）
I2C_AcknowledgeConfig(I2C1, DISABLE);
I2C_GenerateSTOP(I2C1, ENABLE);

// 接收数据
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
data = I2C_ReceiveData(I2C1);

// 恢复ACK使能
I2C_AcknowledgeConfig(I2C1, ENABLE);

return data;
}

// I2C读字函数（16位数据，无CRC）
uint16_t BQ76940_ReadWord(uint8_t regAddr) {
uint16_t data = 0;
uint8_t highByte = 0, lowByte = 0;

highByte = BQ76940_ReadByte(regAddr); // 读取高8位
lowByte = BQ76940_ReadByte(regAddr + 1); // 读取低8位

data = (highByte << 8) | lowByte;
return data;
}

3.3.3 CRC 校验函数实现

BQ7694003 支持 8 位 CRC 校验，多项式为 X⁸+X²+X+1（密钥 0x07），用于增强 I2C 通信可靠性，CRC 计算函数如下：

c

运行

// CRC8计算函数（多项式：X^8 + X^2 + X + 1，密钥0x07）
uint8_t CRC8_Calculate(uint8_t *ptr, uint8_t len, uint8_t key) {
uint8_t crc = 0;
uint8_t i, j;

for(i = 0; i < len; i++) {
crc ^= ptr[i];
for(j = 0; j < 8; j++) {
if(crc & 0x80) {
crc = (crc << 1) ^ key;
} else {
crc <<= 1;
}
}
}
return crc;
}

// 带CRC的I2C写字节函数
void BQ76940_WriteByteWithCRC(uint8_t regAddr, uint8_t data) {
uint8_t crcBuf[3];
uint8_t crc;

// 构造CRC计算缓冲区：从机地址（写）、寄存器地址、数据
crcBuf[0] = BQ76940_ADDR;
crcBuf[1] = regAddr;
crcBuf[2] = data;

// 计算CRC
crc = CRC8_Calculate(crcBuf, 3, 0x07);

// 等待I2C总线空闲
while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

// 发送起始信号
I2C_GenerateSTART(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 发送从机地址+写命令
I2C_Send7bitAddress(I2C1, BQ76940_ADDR, I2C_Direction_Transmitter);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

// 发送寄存器地址
I2C_SendData(I2C1, regAddr);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 发送数据
I2C_SendData(I2C1, data);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 发送CRC值
I2C_SendData(I2C1, crc);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 发送停止信号
I2C_GenerateSTOP(I2C1, ENABLE);
}

// 带CRC的I2C读字节函数
uint8_t BQ76940_ReadByteWithCRC(uint8_t regAddr) {
uint8_t data = 0, crc = 0;
uint8_t crcBuf[2];

// 等待I2C总线空闲
while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

// 发送起始信号
I2C_GenerateSTART(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 发送从机地址+写命令（写寄存器地址）
I2C_Send7bitAddress(I2C1, BQ76940_ADDR, I2C_Direction_Transmitter);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

// 发送寄存器地址
I2C_SendData(I2C1, regAddr);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 重新发送起始信号
I2C_GenerateSTART(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

// 发送从机地址+读命令
I2C_Send7bitAddress(I2C1, BQ76940_ADDR, I2C_Direction_Receiver);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));

// 读取数据
I2C_AcknowledgeConfig(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
data = I2C_ReceiveData(I2C1);

// 读取CRC值（关闭ACK，发送停止信号）
I2C_AcknowledgeConfig(I2C1, DISABLE);
I2C_GenerateSTOP(I2C1, ENABLE);
while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
crc = I2C_ReceiveData(I2C1);

// 验证CRC
crcBuf[0] = BQ76940_ADDR | 0x01; // 从机地址+读命令
crcBuf[1] = data;
if(CRC8_Calculate(crcBuf, 2, 0x07) != crc) {
return 0xFF; // CRC校验失败，返回错误码
}

// 恢复ACK使能
I2C_AcknowledgeConfig(I2C1, ENABLE);

return data;
}

3.4 核心功能驱动实现

3.4.1 芯片初始化函数

芯片初始化包括唤醒芯片、配置保护阈值、启用 ADC 和库仑计数器等，12S 配置初始化函数如下：

c

运行

// BQ7694003 12S配置初始化函数
uint8_t BQ76940_Init(void) {
uint8_t ret = 0;

// 1. 唤醒芯片（通过TS1引脚发送Boot信号，此处假设MCU通过GPIO控制）
GPIO_SetBits(GPIOA, GPIO_Pin_0); // TS1引脚置高（>300mV）
Delay_ms(10); // 保持10ms
GPIO_ResetBits(GPIOA, GPIO_Pin_0); // TS1引脚置低

// 2. 等待芯片启动完成（约10ms）
Delay_ms(20);

// 3. 读取芯片ID（可选，验证通信）
uint8_t sysStat = BQ76940_ReadByte(0x00);
if(sysStat == 0xFF) {
return 1; // 通信失败
}

// 4. 配置SYS_CTRL1：ADC使能，外部温度源
BQ76940_WriteByte(0x04, 0x10);

// 5. 配置SYS_CTRL2：CC使能，连续计数模式，CHG/DSG使能
BQ76940_WriteByte(0x05, 0x63);

// 6. 配置PROTECT1：SCD阈值56mV，延迟100µs，高量程
BQ76940_WriteByte(0x06, 0x8C);

// 7. 配置PROTECT2：OCD阈值36mV，延迟320ms
BQ76940_WriteByte(0x07, 0x5B);

// 8. 配置PROTECT3：OV延迟2s，UV延迟4s
BQ76940_WriteByte(0x08, 0x50);

// 9. 配置OV_TRIP：4.3V单节过压
BQ76940_WriteByte(0x09, 0xC9);

// 10. 配置UV_TRIP：2.5V单节欠压
BQ76940_WriteByte(0x0A, 0x1A);

// 11. 配置CC_CFG：默认最优配置0x19
BQ76940_WriteByte(0x0B, 0x19);

// 12. 清除故障状态
BQ76940_WriteByte(0x00, 0xFF); // 写入1清除所有故障位

return ret;
}

3.4.2 电压采集函数

12S 电池组电压采集包括 12 节单体电压和总电压，需读取 VC1-VC12 对应的寄存器（0x0C-0x1F），并通过 ADC 校准参数（GAIN/OFFSET）转换为实际电压：

c

运行

// 存储12节单体电压（单位：mV）
uint16_t cellVoltages[12] = {0};
// 存储总电压（单位：mV）
uint32_t totalVoltage = 0;

// 读取ADC校准参数（GAIN和OFFSET）
void BQ76940_ReadCalibParams(uint16_t *gain, int8_t *offset) {
uint8_t gain1 = BQ76940_ReadByte(0x50);
uint8_t gain2 = BQ76940_ReadByte(0x59);
uint8_t offsetReg = BQ76940_ReadByte(0x51);

// 计算GAIN：365 + (ADCGAIN<4:0>)*1 µV/LSB
uint16_t adcGain = ((gain1 & 0x0C) << 2) | ((gain2 & 0xE0) >> 5);
*gain = 365 + adcGain;

// 计算OFFSET：补码转换为mV
*offset = (int8_t)offsetReg;
}

// 采集12S单体电压
uint8_t BQ76940_ReadCellVoltages(void) {
uint16_t gain = 0;
int8_t offset = 0;
uint16_t adcValue = 0;
uint8_t i;

// 读取校准参数
BQ76940_ReadCalibParams(&gain, &offset);

// 读取12节单体电压（VC1-VC12对应寄存器0x0C-0x1F）
for(i = 0; i < 12; i++) {
adcValue = BQ76940_ReadWord(0x0C + 2*i); // 每节电压占2个寄存器
// 转换公式：V(mV) = (ADC值 * GAIN(µV/LSB) / 1000) + OFFSET(mV)
cellVoltages[i] = (adcValue * gain) / 1000 + offset;

// 电压范围校验（2000mV-4500mV）
if(cellVoltages[i] < 2000 || cellVoltages[i] > 4500) {
return 1; // 电压异常
}
}

// 计算总电压
totalVoltage = 0;
for(i = 0; i < 12; i++) {
totalVoltage += cellVoltages[i];
}

return 0;
}

3.4.3 电流采集函数

电流采集通过读取库仑计数器数据（0x32-0x33），转换为实际电流值，同时计算充放电容量：

c

运行

// 采样电阻值（单位：mΩ）
#define RSNS_MOHM 10
// 存储当前电流（单位：mA，正值放电，负值充电）
int32_t current = 0;
// 存储剩余容量（单位：mAh）
int32_t remainingCapacity = 0;
// 库仑计数器满量程（±270mV）
#define CC_FSR_MV 270
// 库仑计数器LSB（8.44µV）
#define CC_LSB_UW 8.44

// 采集电流值
uint8_t BQ76940_ReadCurrent(void) {
int16_t ccValue = 0;
int32_t voltage = 0;

// 读取库仑计数器16位数据（补码格式）
ccValue = (int16_t)BQ76940_ReadWord(0x32);

// 转换为采样电压：电压(µV) = ccValue * CC_LSB_UW
voltage = ccValue * CC_LSB_UW;

// 转换为电流：电流(mA) = 电压(µV) / 采样电阻(mΩ)
current = voltage / RSNS_MOHM;

// 电流范围校验（-30000mA~30000mA）
if(current < -30000 || current > 30000) {
return 1; // 电流异常
}

return 0;
}

// 计算剩余容量（假设Qmax=2000mAh）
void BQ76940_CalculateCapacity(void) {
static uint32_t lastTick = 0;
uint32_t currentTick = GetTickCount(); // 获取系统滴答计数器值（ms）
uint32_t deltaTime = currentTick – lastTick;

if(deltaTime > 0 && deltaTime < 1000) { // 每1ms更新一次容量
// 容量变化 = 电流(mA) * 时间(h) = 电流(mA) * deltaTime(s) / 3600
int32_t deltaCapacity = current * deltaTime / 3600;
remainingCapacity -= deltaCapacity;

// 容量限制在0~Qmax之间
if(remainingCapacity < 0) {
remainingCapacity = 0;
} else if(remainingCapacity > 2000) {
remainingCapacity = 2000;
}

lastTick = currentTick;
}
}

3.4.4 温度采集函数

温度采集支持 3 路外部热敏电阻，通过 14 位 ADC 数据转换为实际温度，采用 Steinhart-Hart 方程提高精度：

c

运行

// 存储3路温度（单位：℃）
int16_t temperatures[3] = {0};
// 热敏电阻参数（103AT：25℃时10kΩ，B值3950）
#define B_VALUE 3950
#define R_REF 10000 // 内部上拉电阻（10kΩ）
#define T_REF 298.15 // 参考温度（25℃，单位：K）

// ADC值转换为电阻值
uint32_t BQ76940_AdcToResistance(uint16_t adcValue) {
uint16_t gain = 0;
int8_t offset = 0;
uint32_t voltage = 0;

// 读取校准参数
BQ76940_ReadCalibParams(&gain, &offset);

// 转换为电压值（mV）
voltage = (adcValue * gain) / 1000 + offset;

// 计算热敏电阻电阻值：Rntc = R_REF * voltage / (V_REF – voltage)，V_REF=3300mV
return (uint32_t)(R_REF * voltage / (3300 – voltage));
}

// 电阻值转换为温度（℃）
int16_t BQ76940_ResistanceToTemperature(uint32_t resistance) {
double tempK = 0;
double tempC = 0;

// B值方程：1/T = 1/T_REF + (1/B_VALUE) * ln(Rntc/R_REF)
tempK = 1 / (1/T_REF + log((double)resistance/R_REF)/B_VALUE);
tempC = tempK – 273.15;

return (int16_t)(tempC * 10); // 保留1位小数，单位：0.1℃
}

// 采集3路温度
uint8_t BQ76940_ReadTemperatures(void) {
uint16_t adcValue = 0;
uint32_t resistance = 0;
uint8_t i;

// 读取3路温度ADC数据（TS1-TS3对应寄存器0x2C-0x31）
for(i = 0; i < 3; i++) {
adcValue = BQ76940_ReadWord(0x2C + 2*i);
// 转换为电阻值
resistance = BQ76940_AdcToResistance(adcValue);
// 转换为温度
temperatures[i] = BQ76940_ResistanceToTemperature(resistance);

// 温度范围校验（-40℃~85℃）
if(temperatures[i] < -400 || temperatures[i] > 850) {
return 1; // 温度异常
}
}

return 0;
}

3.4.5 均衡控制函数

12S 电池组均衡控制采用 “电压差阈值触发” 策略，当单体电压差超过 50mV 时，启动高电压单体的均衡功能，均衡时间根据电压差动态调整：

c

运行

// 均衡阈值（单位：mV）
#define BALANCE_THRESHOLD 50
// 均衡使能标志
uint8_t balanceEnable = 1;

// 查找最高/最低电压及索引
void BQ76940_FindVoltageExtremes(uint16_t *maxVolt, uint8_t *maxIdx, uint16_t *minVolt, uint8_t *minIdx) {
uint8_t i;

*maxVolt = cellVoltages[0];
*maxIdx = 0;
*minVolt = cellVoltages[0];
*minIdx = 0;

for(i = 1; i < 12; i++) {
if(cellVoltages[i] > *maxVolt) {
*maxVolt = cellVoltages[i];
*maxIdx = i;
}
if(cellVoltages[i] < *minVolt) {
*minVolt = cellVoltages[i];
*minIdx = i;
}
}
}

// 均衡控制函数
void BQ76940_BalanceControl(void) {
uint16_t maxVolt = 0, minVolt = 0;
uint8_t maxIdx = 0, minIdx = 0;
uint8_t balanceReg1 = 0, balanceReg2 = 0, balanceReg3 = 0;

if(!balanceEnable) {
// 禁用均衡，关闭所有均衡通道
BQ76940_WriteByte(0x01, 0x00);
BQ76940_WriteByte(0x02, 0x00);
BQ76940_WriteByte(0x03, 0x00);
return;
}

// 查找最高/最低电压
BQ76940_FindVoltageExtremes(&maxVolt, &maxIdx, &minVolt, &minIdx);

// 电压差小于阈值，关闭均衡
if((maxVolt – minVolt) < BALANCE_THRESHOLD) {
BQ76940_WriteByte(0x01, 0x00);
BQ76940_WriteByte(0x02, 0x00);
BQ76940_WriteByte(0x03, 0x00);
return;
}

// 根据最高电压索引设置均衡通道
if(maxIdx < 5) {
// 1-5节，对应CELLBAL1（0x01）
balanceReg1 = 1 << maxIdx;
BQ76940_WriteByte(0x01, balanceReg1);
BQ76940_WriteByte(0x02, 0x00);
BQ76940_WriteByte(0x03, 0x00);
} else if(maxIdx < 10) {
// 6-10节，对应CELLBAL2（0x02）
balanceReg2 = 1 << (maxIdx – 5);
BQ76940_WriteByte(0x01, 0x00);
BQ76940_WriteByte(0x02, balanceReg2);
BQ76940_WriteByte(0x03, 0x00);
} else {
// 11-12节，对应CELLBAL3（0x03）
balanceReg3 = 1 << (maxIdx – 10);
BQ76940_WriteByte(0x01, 0x00);
BQ76940_WriteByte(0x02, 0x00);
BQ76940_WriteByte(0x03, balanceReg3);
}

// 均衡时间控制（每5秒检查一次电压差）
static uint32_t balanceTick = 0;
if(GetTickCount() – balanceTick > 5000) {
balanceTick = GetTickCount();
// 重新采集电压，检查均衡效果
BQ76940_ReadCellVoltages();
}
}

3.4.6 故障处理函数

故障处理通过读取 SYS_STAT 寄存器（0x00）识别故障类型，执行相应的保护动作（切断充放电 FET、上报故障等）：

c

运行

// 故障状态枚举
typedef enum {
FAULT_NONE = 0,
FAULT_OV = 1 << 2, // 过压故障
FAULT_UV = 1 << 3, // 欠压故障
FAULT_OCD = 1 << 0, // 过流放电故障
FAULT_SCD = 1 << 1, // 短路放电故障
FAULT_XREADY = 1 << 5,// 内部芯片故障
FAULT_OVRD_ALERT = 1 << 4 // 外部Alert覆盖故障
} FaultType;

// 故障处理函数
void BQ76940_FaultHandler(void) {
uint8_t faultStat = BQ76940_ReadByte(0x00);

// 无故障
if(faultStat == FAULT_NONE) {
// 启用充放电FET
BQ76940_WriteByte(0x05, 0x63);
return;
}

// 过压故障：切断充电FET
if(faultStat & FAULT_OV) {
BQ76940_WriteByte(0x05, 0x61); // CHG_ON=0，DSG_ON=1
// 上报过压故障
printf("OV Fault! Cell Voltage: %d mV\\r\\n", cellVoltages[0]);
}

// 欠压故障：切断放电FET
if(faultStat & FAULT_UV) {
BQ76940_WriteByte(0x05, 0x62); // CHG_ON=1，DSG_ON=0
// 上报欠压故障
printf("UV Fault! Cell Voltage: %d mV\\r\\n", cellVoltages[0]);
}

// 过流/短路故障：切断充放电FET
if(faultStat & (FAULT_OCD | FAULT_SCD)) {
BQ76940_WriteByte(0x05, 0x60); // CHG_ON=0，DSG_ON=0
// 上报过流/短路故障
printf("OCD/SCD Fault! Current: %d mA\\r\\n", current);
}

// 内部芯片故障：复位芯片
if(faultStat & FAULT_XREADY) {
BQ76940_WriteByte(0x00, 0xFF); // 清除故障
Delay_ms(100);
BQ76940_Init(); // 重新初始化
// 上报内部故障
printf("XREADY Fault! Reset Chip\\r\\n");
}

// 清除故障（需在故障排除后执行）
Delay_ms(1000);
BQ76940_WriteByte(0x00, faultStat); // 写入故障位清除故障
}

3.5 主函数与状态机实现

主函数通过状态机管理 BMS 工作流程，包括初始化状态、正常工作状态、故障状态，周期性执行数据采集、均衡控制、故障处理：

c

运行

// BMS工作状态枚举
typedef enum {
BMS_STATE_INIT = 0,
BMS_STATE_NORMAL,
BMS_STATE_FAULT
} BmsState;

int main(void) {
BmsState bmsState = BMS_STATE_INIT;
uint8_t initRet = 0;

// 系统初始化
SystemInit();
SysTick_Config(SystemCoreClock / 1000); // 滴答定时器初始化，1ms中断
USART1_Init(115200); // 串口初始化，用于打印日志
I2C1_Init(); // I2C初始化
GPIO_Init(); // GPIO初始化（包括Boot引脚、LED等）

while(1) {
switch(bmsState) {
case BMS_STATE_INIT:
// 初始化BQ7694003
initRet = BQ76940_Init();
if(initRet == 0) {
printf("BQ76940 Init Success!\\r\\n");
bmsState = BMS_STATE_NORMAL;
} else {
printf("BQ76940 Init Fail! Retry…\\r\\n");
Delay_ms(1000);
}
break;

case BMS_STATE_NORMAL:
// 1. 采集单体电压（周期250ms）
static uint32_t voltageTick = 0;
if(GetTickCount() – voltageTick > 250) {
voltageTick = GetTickCount();
if(BQ76940_ReadCellVoltages() == 0) {
printf("Cell Voltages: ");
for(uint8_t i = 0; i < 12; i++) {
printf("%d ", cellVoltages[i]);
}
printf("Total: %d mV\\r\\n", totalVoltage);
} else {
printf("Cell Voltage Read Error!\\r\\n");
bmsState = BMS_STATE_FAULT;
}
}

// 2. 采集电流（周期100ms）
static uint32_t currentTick = 0;
if(GetTickCount() – currentTick > 100) {
currentTick = GetTickCount();
if(BQ76940_ReadCurrent() == 0) {
printf("Current: %d mA\\r\\n", current);
BQ76940_CalculateCapacity();
printf("Remaining Capacity: %d mAh\\r\\n", remainingCapacity);
} else {
printf("Current Read Error!\\r\\n");
bmsState = BMS_STATE_FAULT;
}
}

// 3. 采集温度（周期1000ms）
static uint32_t tempTick = 0;
if(GetTickCount() – tempTick > 1000) {
tempTick = GetTickCount();
if(BQ76940_ReadTemperatures() == 0) {
printf("Temperatures: %d.%d℃, %d.%d℃, %d.%d℃\\r\\n",
temperatures[0]/10, temperatures[0]%10,
temperatures[1]/10, temperatures[1]%10,
temperatures[2]/10, temperatures[2]%10);
} else {
printf("Temperature Read Error!\\r\\n");
bmsState = BMS_STATE_FAULT;
}
}

// 4. 均衡控制（周期500ms）
static uint32_t balanceTick = 0;
if(GetTickCount() – balanceTick > 500) {
balanceTick = GetTickCount();
BQ76940_BalanceControl();
}

// 5. 故障监测（周期200ms）
static uint32_t faultTick = 0;
if(GetTickCount() – faultTick > 200) {
faultTick = GetTickCount();
BQ76940_FaultHandler();
// 检查故障状态
uint8_t faultStat = BQ76940_ReadByte(0x00);
if(faultStat != FAULT_NONE) {
bmsState = BMS_STATE_FAULT;
}
}
break;

case BMS_STATE_FAULT:
// 故障处理：关闭充放电FET，上报故障
BQ76940_WriteByte(0x05, 0x60);
printf("BMS Enter Fault State! Fault Stat: 0x%02X\\r\\n", BQ76940_ReadByte(0x00));

// 尝试恢复（每5秒重试一次）
static uint32_t recoverTick = 0;
if(GetTickCount() – recoverTick > 5000) {
recoverTick = GetTickCount();
BQ76940_WriteByte(0x00, 0xFF); // 清除故障
Delay_ms(100);
bmsState = BMS_STATE_INIT; // 重新初始化
}
break;

default:
bmsState = BMS_STATE_INIT;
break;
}
}
}
