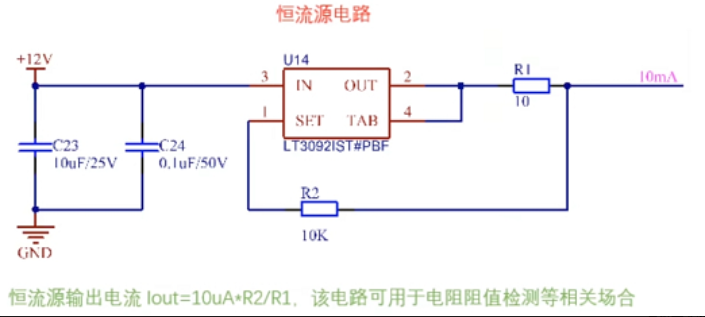

这个电路是基于LT3092IST#PBF芯片实现的高精度恒流源，核心原理是利用芯片内置的 10uA 基准电流源和误差放大器，通过电阻分压实现恒定电流输出，下面从工作原理、元件作用、设计要点和应用场景展开分析：
一、核心工作原理
LT3092 是一款低压差、高精度的恒流源 / 线性稳压器芯片，其恒流输出的核心逻辑基于电压反馈 + 基准电流源：
）。- SET引脚电流为 10uA，流过电阻R2（10KΩ），因此
。 - OUT引脚电压由负载电流I_OUT和负载电阻R1（10Ω）决定，因此
。 - 结合反馈机制 VSET=VOUT，可得恒流公式：
- 代入参数（
），计算得
，与电路标注一致。
二、关键元件作用
| C23（10uF/25V） | 输入低频滤波电容，滤除 12V 电源的低频纹波，缓解电源瞬态波动。 |
| C24（0.1uF/50V） | 输入高频滤波电容，滤除电源的高频噪声，提升输入电源的稳定性。 |
| LT3092IST#PBF | 核心恒流源芯片，内置 10uA 基准电流源和误差放大器，通过反馈调节输出电压实现恒流。 |
| R2（10KΩ） | 基准电阻，10uA 电流流过 R2 产生的电压决定了 OUT 引脚的电压，进而设置输出电流。 |
| R1（10Ω） | 示例负载电阻，实际应用中可替换为待测电阻、LED 或其他需要恒流供电的负载。 |
| TAB 引脚（4 脚） | 芯片散热焊盘，需接地以增强散热，提升大电流输出时的热稳定性。 |
三、两种典型工作状态
1. 正常恒流输出
当输入 + 12V 上电后：
- 芯片内部 10uA 电流源启动，从SET引脚流出电流，流过R2到地，在R2上产生 0.1V 电压（
）。 - 误差放大器检测到SET引脚电压后，调节OUT引脚的输出电压，使其等于SET引脚的电压（0.1V）。
- OUT引脚电压 0.1V 流过R1（10Ω），产生 10mA 的恒定电流，实现稳定恒流输出。
2. 负载变化时的自适应调整
若更换负载电阻（如将R1改为 20Ω）：
- 芯片会自动调节OUT引脚的电压，维持V_{\\text{SET}} = V_{\\text{OUT}}（0.1V）。
- 此时输出电流变为 ，符合公式 IOUT=10μA×R1R2。
四、设计要点解读
五、应用场景
该电路是电阻阻值检测的典型方案：
- 用恒流源给待测电阻供电，测量电阻两端的电压，通过欧姆定律
计算电阻值（因电流恒定，电压与电阻成正比，检测精度高）。 - 此外，还可用于LED 恒流驱动、传感器恒流供电等需要稳定电流的场景。
