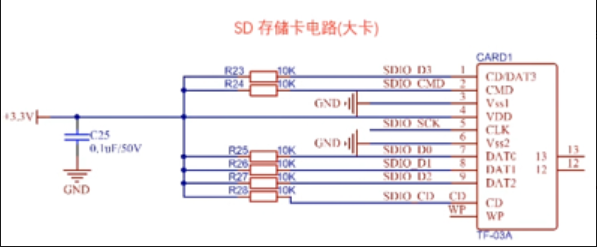

这个电路是一个标准的 SD 卡（大卡）接口电路，用于实现主机与 SD 卡之间的高速数据通信，核心由电源去耦模块、信号阻抗匹配模块和标准 SD 卡接口三部分组成，下面逐一拆解分析：
一、核心模块与元件作用
1. 电源去耦模块（3.3V + C25）
- 3.3V 供电：SD 卡的标准工作电压为 3.3V，需提供稳定的 3.3V 直流电源。
- 去耦电容 C25（=0.1μF/50V）：
- 作用：滤除 3.3V 电源上的高频噪声，保证供电稳定性；同时缓解热插拔或高速传输时的电源瞬态波动，避免 SD 卡因电源干扰出现通信错误。
- 布局要求：必须靠近 SD 卡插槽的 VDD 引脚放置，缩短电源回路的走线长度，减少寄生电感。
2. 信号阻抗匹配模块（R2 排阻，22Ω×6）
电路中所有 SD 卡信号（CMD、CLK、DAT0-DAT3）均串联了 10kΩ 电阻（R2 排阻的单个单元），这是 SD 卡接口的标准设计，核心作用：
- 阻抗匹配：SD 卡的信号传输线特性阻抗通常为 50Ω 左右，10kΩ 串联电阻可与 PCB 走线的阻抗形成匹配，减少高速信号传输时的反射，提升信号完整性（尤其在 UHS-I 等高速模式下）。
- 限流保护：抑制信号线上的瞬态浪涌电流（如热插拔、静电放电），保护主机和 SD 卡的 IO 接口不被损坏。
- EMI 抑制：衰减高频信号的电磁辐射，降低对周边电路的干扰。
3. SD 卡插槽（标准大卡接口）
插槽引脚对应 SD 卡的标准信号定义：
| CARD1 | CMD | 命令 / 响应线（双向），主机发送命令、SD 卡返回响应的通道 |
| CARD2 | CLK | 时钟线（主机输出），最高支持 50MHz（SD 模式）或 208MHz（UHS-I 模式） |
| CARD3 | DAT0 | 数据线（双向），SPI 模式下作为 MISO，SD 模式下作为主数据线 |
| CARD4 | DAT1 | 数据线（双向），SD 模式下的扩展数据线 |
| CARD5 | DAT2 | 数据线（双向），SD 模式下的扩展数据线 |
| CARD6 | DAT3 | 数据线（双向），SD 模式下的扩展数据线，SPI 模式下可作为片选（CS） |
| CARD7 | VSS | 接地引脚，与其他 VSS 引脚共同保证接地完整性 |
二、工作原理
SD 卡与主机的通信基于同步串行协议，分为两种模式：
1. SPI 模式（兼容低速通信）
仅需 CMD（作为 MOSI）、CLK、DAT0（作为 MISO）和片选信号（通常复用 DAT3）即可通信，适合低速、低复杂度场景。
- 主机通过 CLK 提供时钟，CMD 发送命令，SD 卡通过 DAT0 返回数据。
- 22Ω 电阻保证信号传输的稳定性，减少反射和干扰。
2. SD 模式（高速通信）
使用 CMD、CLK 和 DAT0-DAT3 全部 4 条数据线，支持多线并行传输，最高速率可达 50MB/s（SD 模式）或 104MB/s（UHS-I 模式）。
- 时钟线 CLK 同步数据传输，命令线 CMD 控制通信流程，4 条数据线 DAT0-DAT3 并行传输数据。
- 10kΩ 电阻的阻抗匹配作用在高速传输中尤为关键，可避免信号失真和误码。
三、设计要点解读
- 信号走线应短且直，避免过孔和分支，减少信号反射；
- 时钟线 CLK 需远离其他信号线，防止时钟干扰数据传输；
- 所有信号走线的阻抗应控制在 50Ω 左右，配合 22Ω 电阻实现匹配。
四、电路优缺点
- 优点：标准设计，兼容性强，支持 SPI/SD 双模式；阻抗匹配和电源去耦保证了高速传输的稳定性；元件少，成本低。
- 缺点：未集成 ESD 防护，需在实际应用中根据场景补充；高速模式下对 PCB 布局要求较高，需严格控制走线阻抗。
这个电路是消费电子、工业设备中 SD 卡接口的典型设计，广泛应用于相机、记录仪、嵌入式系统等场景。
