FPGA SERDES 通用基础（十五）Xilinx GTP、GTX、GTH 与 GTY 架构演进

Xilinx 不同系列的 GT 收发器延续了 Quad、Channel 和 PCS/PMA 的基本结构，但 PLL 的归属与数量、内部并行宽度、PCS 数据路径和接收均衡能力并不相同。本文以 GTX 为基础，对照 GTP、GTH 和 GTY 的架构图，说明这些差异如何影响时钟资源共享、并行处理频率、码块传输方式及信道适应能力。

本文以六张手册架构图展开比较，先看 Quad 中的时钟资源，再看 Channel 内的收发通路。GTX 与 GTH 的共同结构合并介绍，接收均衡差异则单独比较。

表中为各类收发器的总体支持范围，不代表每个器件、速度等级和工作电压组合都能达到最高速率，具体上限需要查对应器件数据手册。线路速率指串行引脚上的传输速率，未扣除编码和协议开销，也不是 Quad 内四个 Channel 的合计带宽。

7 系列 GTX 与 GTH 的最高线路速率较接近，但接收均衡能力仍有差异；GTY 则将最高线路速率提高到 30 Gb/s 以上。后文比较的 PLL 资源、内部并行宽度和均衡结构，说明了这些收发器在不同速率需求下的架构差异。

GTP、GTX、GTH 和 GTY 并非依次替代的四代产品。7 系列同时存在 GTP、GTX 和 GTH；UltraScale / UltraScale+ 中也保留了 GTH。这里比较的是代表性架构，不将不同系列中同名的 GT 混为一谈。

1. Quad 架构与 PLL 资源

这几类 GT 都以四个 Channel 组成一个 Quad。每个 Channel 包含一组 TX 和 RX，Common 则容纳 Quad 内的公共 PLL。三张 Quad 图的主要区别，在于是否具有 Channel 本地 PLL，以及 Common 中公共 PLL 的类型与数量。

1.1 GTP：两套 PLL 由 Quad 共享

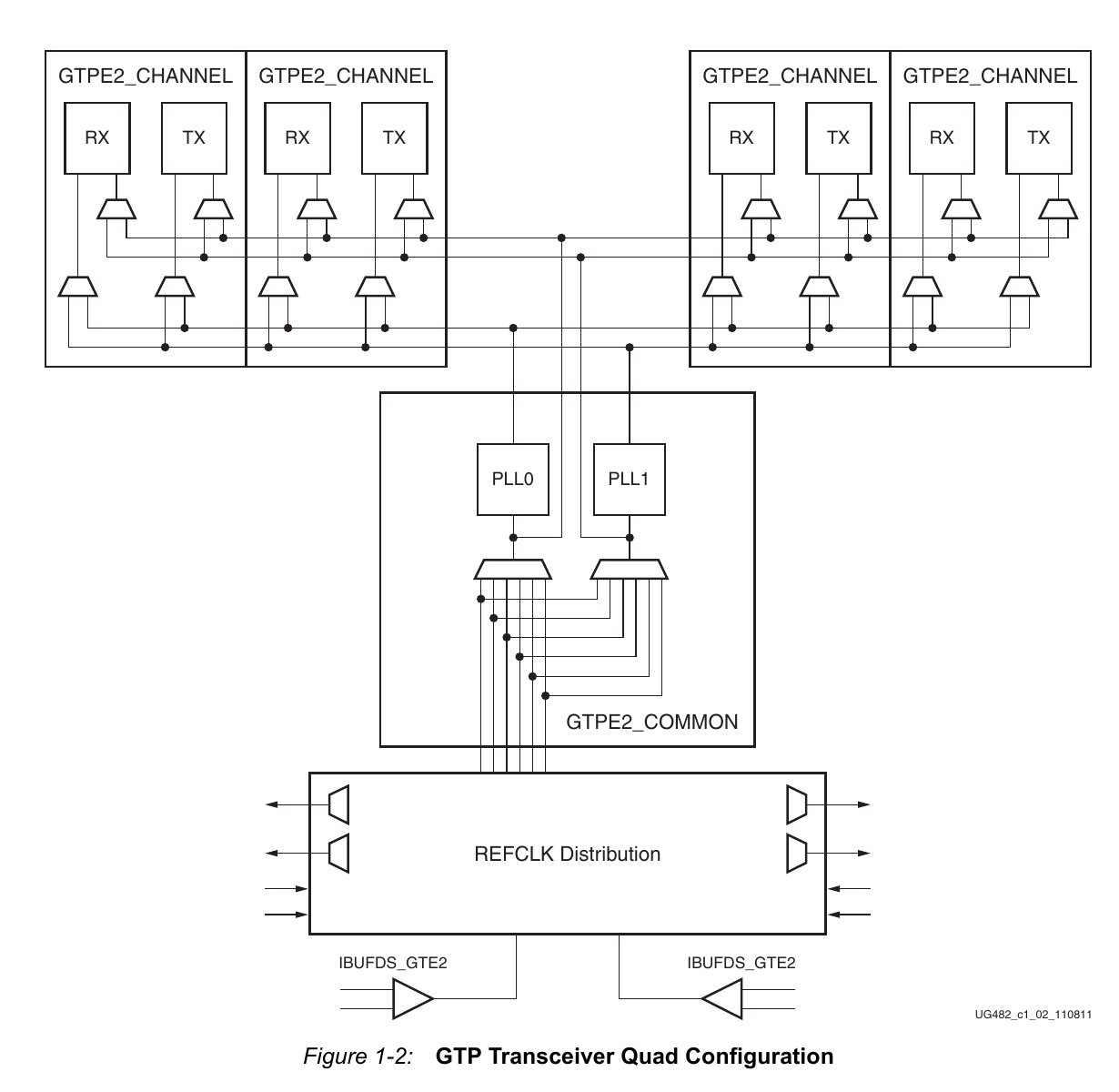

图中下方的参考时钟经过 REFCLK Distribution，送入 GTPE2_COMMON 内的 PLL0 和 PLL1，再通过上方的选择网络分配给四个 GTPE2_CHANNEL。TX 与 RX 可以分别选择所用的 PLL，Channel 内没有独立 CPLL。

PLL0 和 PLL1 均采用环形压控振荡器结构，由 Quad 内的 Channel 共享。多条 Lane 使用同一 PLL 时，线路速率需要与该 PLL 的工作频率及各自输出分频相容；复位或重新配置这套 PLL，也会影响依赖它的收发通路。

因此，GTP 的时钟资源规划从 Common 开始。四个 Channel 如何分组、哪些 TX/RX 共用 PLL，需要与线路速率一并确定。

1.2 GTX/GTH：本地 CPLL 与公共 QPLL 并存

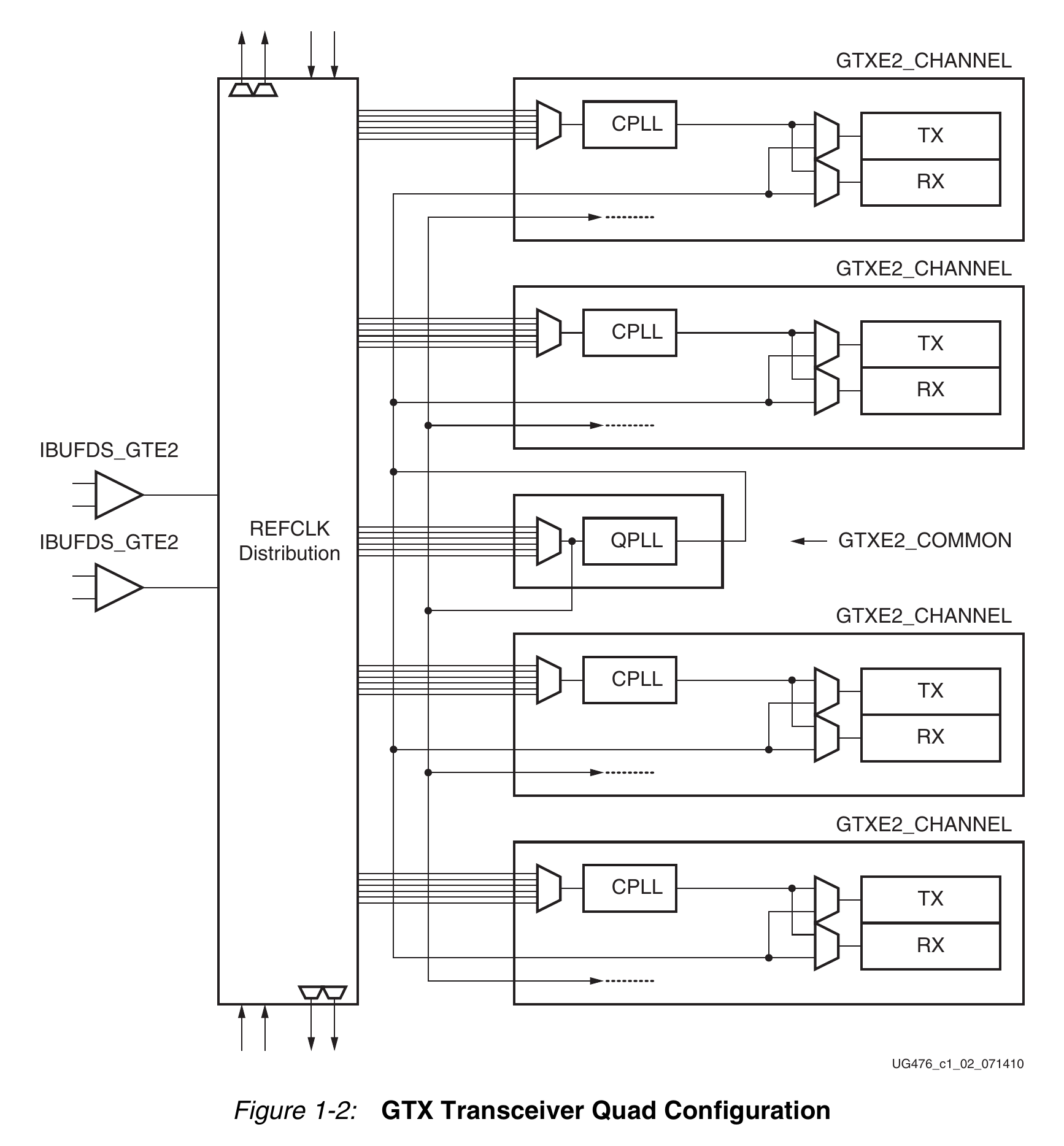

GTX 图中，每个 GTXE2_CHANNEL 内都有一套 CPLL，GTXE2_COMMON 中另有一套 QPLL。参考时钟选择网络可以将时钟送往各 CPLL 和 QPLL，TX/RX 再选择所需的 PLL 输出。7 系列 GTH 采用相同的本地 CPLL 与公共 QPLL 资源组织。

CPLL 采用环形压控振荡器，QPLL 采用 LC 谐振式压控振荡器。对于资源使用而言，重要的变化是 Channel 获得了自己的 PLL：使用各自 CPLL 的 Lane，可以分别配置和复位 PLL；需要共享高速时钟的 Lane，则可以使用 Common 中的 QPLL。

这使 GTX/GTH 能在 Channel 独立性与 Quad 共享之间选择。共用 QPLL 也不要求各 Lane 的线路速率完全相同，只要输出分频关系允许即可。具体选源仍取决于目标速率和 PLL 工作范围，不能仅凭“独立”或“共享”决定。

1.3 GTY：Common 中增加第二套 QPLL

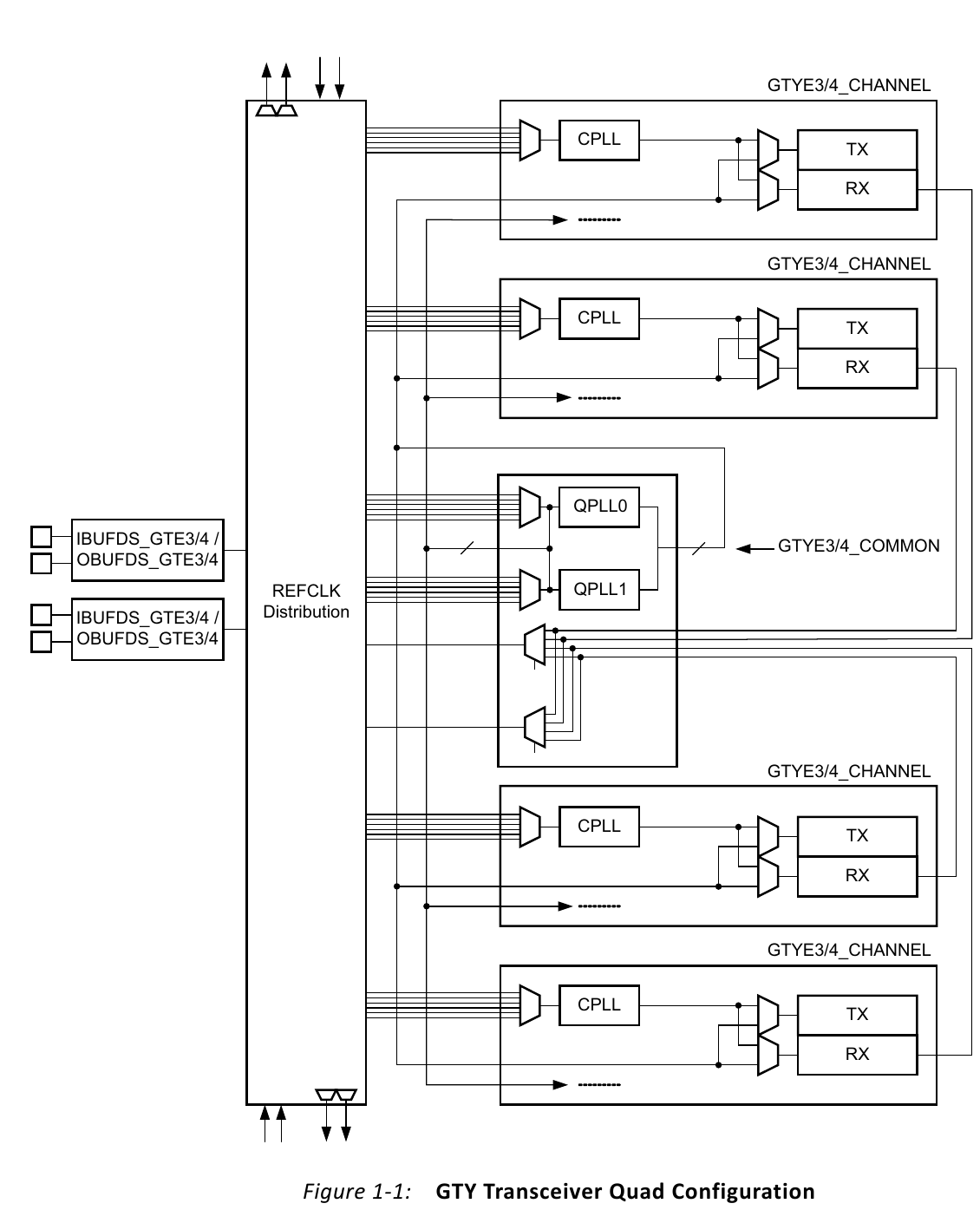

GTY 保留了每个 Channel 一套 CPLL 的结构，Common 中则具有 QPLL0 和 QPLL1 两套 LC PLL。图中两套 QPLL 的输出都进入 Channel 时钟选择网络，四个 Channel 可以按配置使用本地 CPLL 或公共 QPLL。

与 7 系列 GTX/GTH 相比，这里增加的是第二套公共高速时钟资源。两组 Lane 可以分别使用 QPLL0 和 QPLL1，不必全部受同一套 QPLL 配置约束。两套 QPLL 仍有各自的工作范围，多速率组合需要满足对应的 PLL 和分频条件。

PLL 的数量和归属决定了哪些通道共享时钟配置，也决定了 PLL 复位的影响范围。这是三类 Quad 最直接的结构差异。

2. Channel 架构与收发通路

Channel 内部仍分为 PCS 和 PMA。PCS 负责并行数据处理，PMA 负责高速串并转换、时钟恢复以及收发模拟电路。三张 Channel 图都可以按相同的数据方向阅读：

TX：FPGA Interface → TX PCS → TX PMA → TXP/TXN
RX：RXP/RXN → RX PMA → RX PCS → FPGA Interface

2.1 GTP：完整的字符与码块处理通路

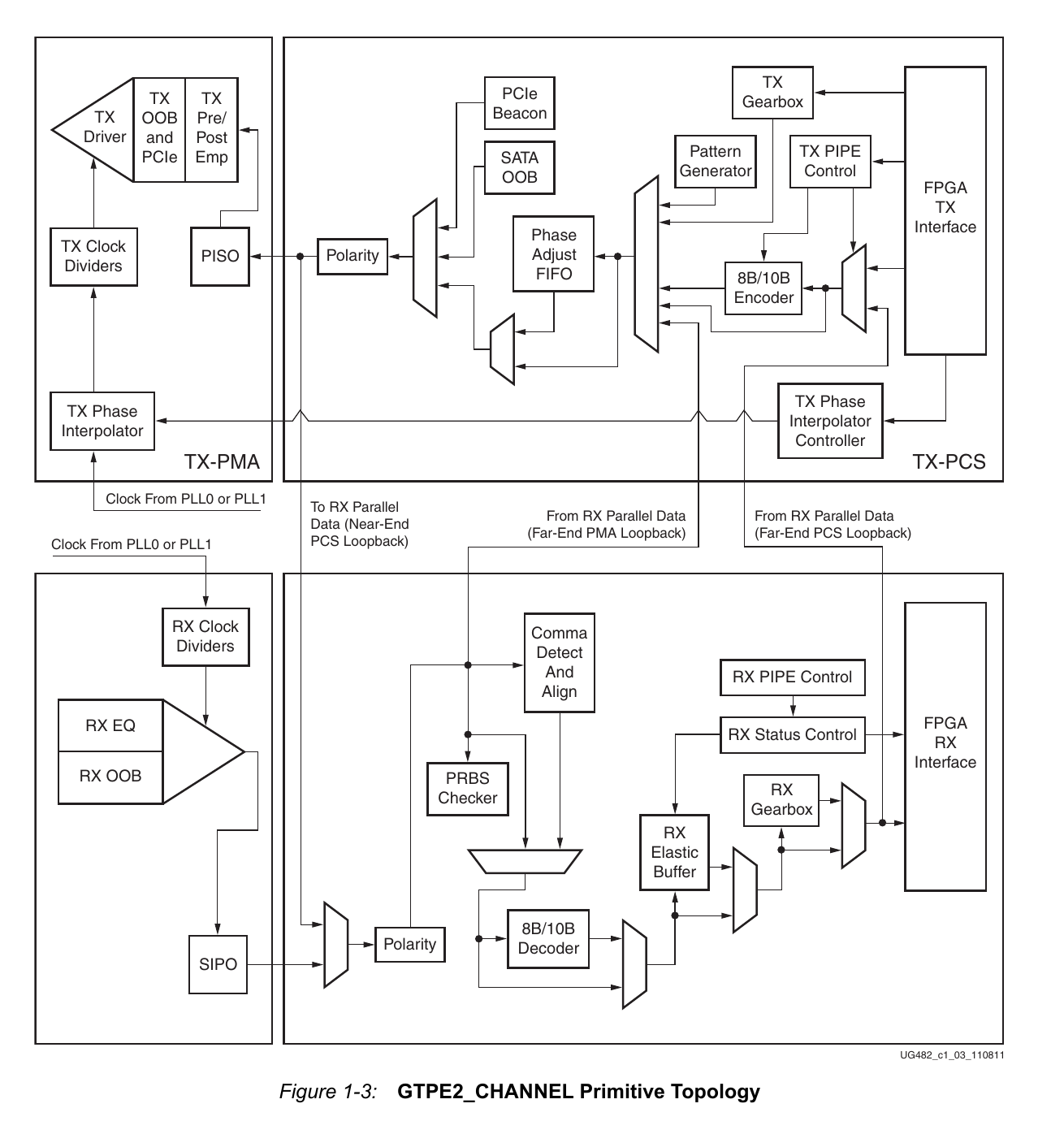

上半部分是 TX，数据由右向左传输。FPGA TX Interface 接入用户并行数据，PCS 中具有 8B/10B Encoder、TX Gearbox 和 Phase Adjust FIFO。编码路径与 Gearbox 路径通过选择器接入后续通路；PMA 中的 PISO 完成并串转换，TX Pre/Post Emphasis 与 TX Driver 对发送波形进行整形并驱动差分输出。Pattern Generator 是可替代用户数据的测试源，并非用户数据必须经过的处理级。

下半部分是 RX，数据由左向右传输。接收信号经过模拟前端和串并转换后进入 PCS；Comma Detect and Align、8B/10B Decoder、RX Elastic Buffer 和 RX Gearbox 分别承担字符对齐、解码、缓冲和码块重组。图中的选择器与旁路线表示这些模块按模式组合使用，而不是每种数据都要依次通过全部模块。

GTP 已经具备前面文章讨论的大部分 PCS 功能。与 GTX 相比，它保留了相近的字符和码块处理通路，主要差别在于 PLL 资源组织、内部并行宽度和接收均衡能力。

2.2 GTX/GTH：保留 PCS 结构，扩展内部通路与均衡

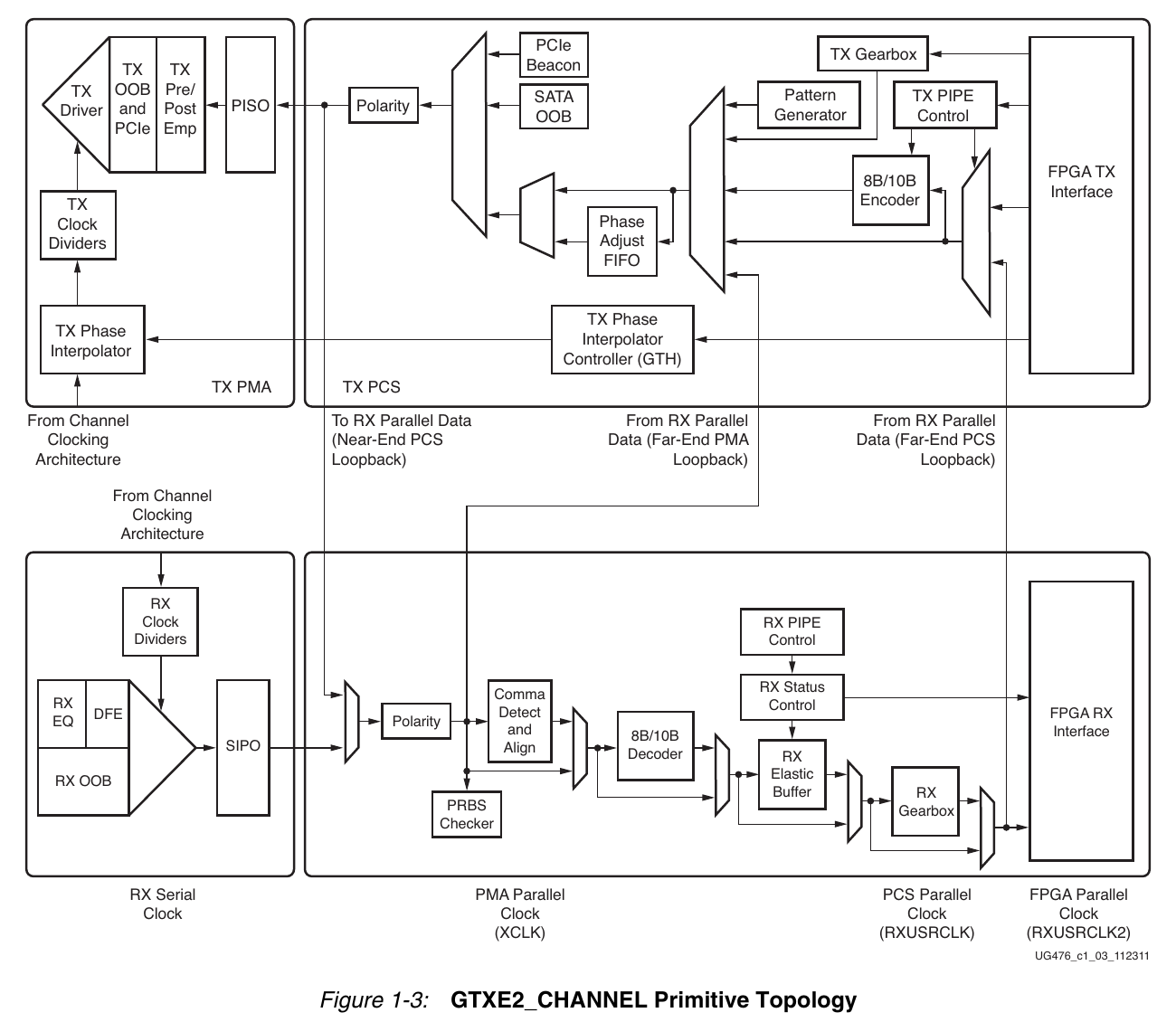

GTX 的 TX、RX 数据方向与 GTP 相同，8B/10B、Comma、Gearbox 和 Buffer 的相对位置也基本一致。图中从 Channel Clocking Architecture 进入的时钟，与上一节的 CPLL/QPLL 选择网络相对应；RX 前端则增加了明确标出的 DFE 模块。

除图中可见的均衡差异外，GTX/GTH 的内部数据通路可以选择 2-Byte 或 4-Byte。相同线路速率下，采用更宽的通路可以让 PCS 每周期处理更多数据，降低并行处理所需的时钟频率。

7 系列 GTH 与 GTX 具有相近的 PCS 组织，但接收均衡结构不同，部分专用功能也有差异。这里用 GTX 图比较共同的数据层级，后面再单独比较 GTX 与 GTH 的 DFE 能力。

2.3 GTY：增加异步 Gearbox 与协议专用支路

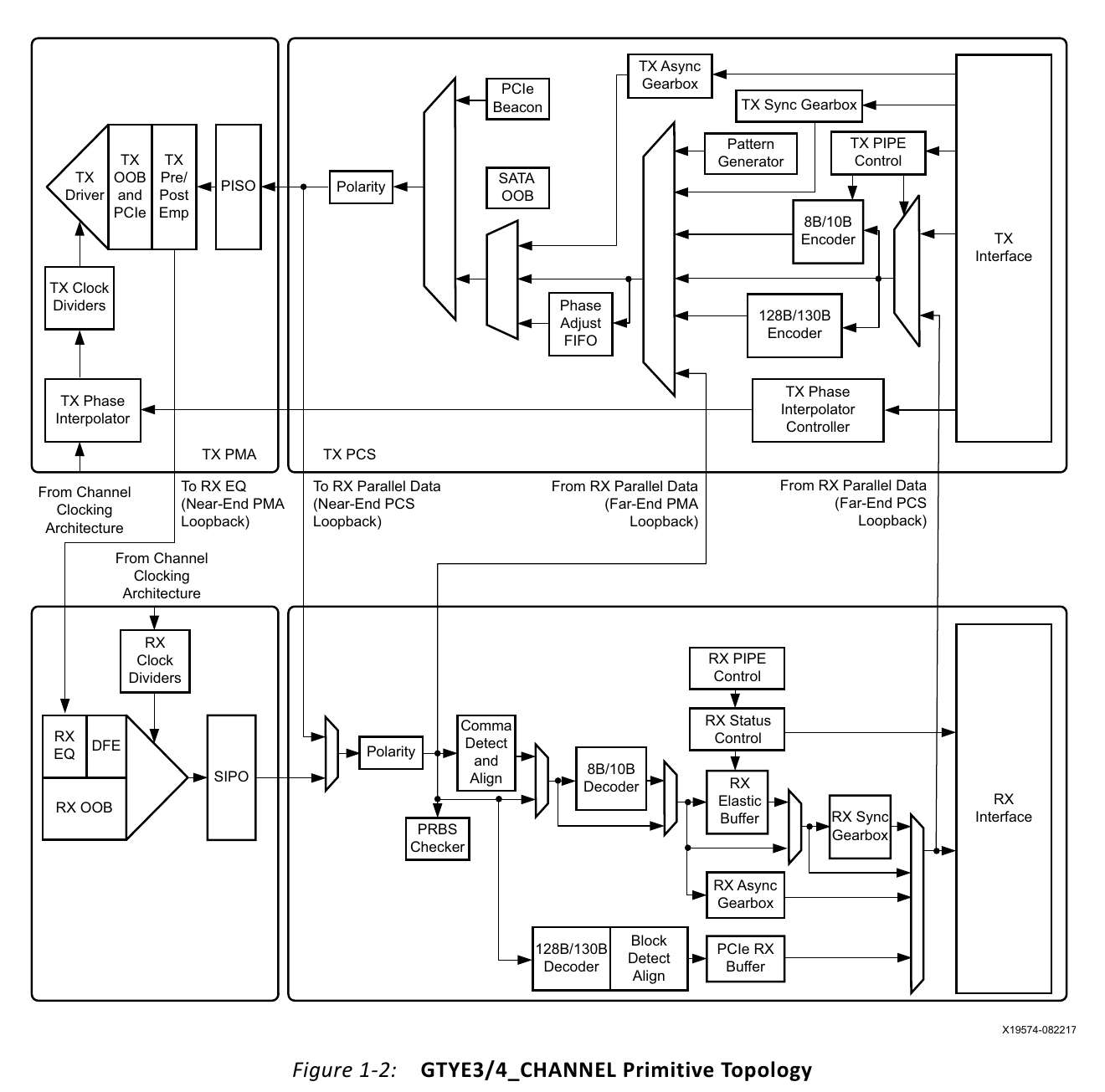

GTY 的 PMA 仍包括 PISO/SIPO、TX Driver、接收均衡和相关时钟电路，PCS 也保留了 8B/10B、Comma、Buffer 与测试功能。与前两张图相比，变化更集中在 PCS 的可选支路。

TX 图中同时出现 TX Sync Gearbox、TX Async Gearbox 和 128B/130B Encoder；RX 图中对应增加 RX Async Gearbox，以及包含 128B/130B Decoder、Block Detect and Align、PCIe RX Buffer 的支路。它们通过不同路径连接到收发接口，共享后面的串行发送电路或前面的接收电路。

因此，GTY 图中更多的方框并不表示每条链路都增加了同样多的串联处理级。不同编码和接口模式选择不同支路，图中体现的是硬核可提供的数据处理组合。下面重点比较内部宽度和 PCS 支路带来的变化。

3. 内部并行宽度与处理时钟

GTP、GTX/GTH 和 GTY 的串行侧都要按线路速率收发数据，内部 PCS 则用并行方式处理。内部通路越宽，每个周期能够处理的数据越多；在相同编码和处理模式下，可以用更低的并行时钟完成同样的数据吞吐量。

这里的 2-Byte、4-Byte 和 8-Byte 是手册中的通路组织模式，不能在所有模式下直接乘以 8 得到实际位数。启用 8B/10B 时，一个 8 bit 用户字符会转换为 10 bit 编码字符，例如 2-Byte 通路对应 20 bit 编码数据。实际内部位宽应结合所选数据模式查表确定。

Internal Datapath 与 FPGA Interface 也不必同宽。以前文讨论过的未编码数据接口为例，64 bit FPGA Interface 可以配合 32 bit 内部通路：用户逻辑每个 USRCLK2 周期提供 64 bit，内部用两个 USRCLK 周期处理完，此时 USRCLK 的频率是 USRCLK2 的两倍。这里描述的是普通并行宽度转换，未启用异步 Gearbox。

GTY 将内部通路扩展到 8-Byte 后，也支持与之配合的更宽 FPGA 接口。其价值是降低高速链路对并行处理时钟的要求，代价则是 FPGA 侧总线更宽、每周期需要处理的数据更多。内部宽度和接口宽度需要配套选择，不能只将接口参数调大而保持其余时钟关系不变。

4. PCS 的同步、异步与协议支路

前面的 Channel 图显示，8B/10B、字符对齐和 Buffer 在各类 GT 中持续保留。它们的基本职责相近，端口名称和配置细节可能不同。相比逐项比较这些接口，GTY 中新增的异步 Gearbox 和协议专用支路，更能说明 PCS 架构的变化。

4.1 同步 Gearbox：用有效节拍完成码块重组

GTP、GTX/GTH 和 GTY 都具有同步 Gearbox。它将 Header 与 Payload 组成的码块，映射到内部固定宽度的数据通路，完成跨周期的数据拼接和切分。

以 64B/66B 为例，每 64 bit Payload 需要额外传输 2 bit Header。如果 Payload 持续占满固定宽度内部通路的所有节拍，就没有容量传输 Header。同步 Gearbox 因此通过规定的有效节拍平衡数据量：TX 在指定位置暂停接收新数据，为 Header 留出传输容量；RX 则通过数据与 Header 的有效指示，告诉用户逻辑何时采纳输出。

前文已经介绍了相应的 Sequence、Pause 和 Slip。这些机制在跨系列比较中可以合并理解为一个共同特点：码块重组所需的非连续有效节拍，仍体现在 FPGA 接口上。

4.2 异步 Gearbox：跨时钟域保持连续的数据接口

GTY 的 TX Async Gearbox 为 64B/66B 提供另一条实现路径。用户逻辑不必按同步 Gearbox 的 Pause 序号周期性停送数据，可以在每个 TXUSRCLK2 周期连续提供 Payload。Header 仍按照接口宽度规定的节奏输入。

连续输入并没有消除编码开销。以 64 bit Payload 为单位，每输入一组数据，线路侧就需要发送包含 Header 的 66 bit。异步 Gearbox 通过两侧不同的时钟频率承担这一速率关系，在内部完成缓存与重新切分。因此，用户时钟需要按 Payload 的吞吐量设置，而串行侧仍按包含 Header 的线路速率运行。

从 GTY 图中可以看到，TX Async Gearbox 与 Phase Adjust FIFO 所在路径并列；RX Async Gearbox 也有独立于普通 RX Elastic Buffer 路径的连接。它们承担码块处理与跨时钟域转换，不能理解成在原有 Buffer 后面简单追加一级。对于这里讨论的 GTY TX 异步 Gearbox，UG578 规定不能同时使用 TX Buffer Bypass。

异步 Gearbox 简化了 FPGA 侧连续数据的供给，但两侧时钟仍需满足线路速率和编码开销的关系，不能用它吸收任意的长期频差。扰码等处理也仍需由相应的外部逻辑完成，Gearbox 本身不等于完整协议 PCS。

4.3 协议专用支路：128B/130B 与 PCIe Buffer

GTY 图中的 128B/130B 编解码、Block Detect and Align 和 PCIe RX Buffer，属于手册介绍的 PCI Express Gen3 相关路径。这类模块将特定协议需要的部分物理层处理放入 GT 硬核，与通用的 8B/10B 和 Gearbox 路径分别组织。

这里可以看出 PCS 的两类功能：一类提供字符编码、码块重组、缓冲等通用处理；另一类针对特定协议增加专用数据路径。协议专用路径与完整的链路训练、协议状态机仍有区别，不能仅根据 Channel 图中的编码模块推导出完整协议支持。

5. RX 均衡：CTLE 与不同 DFE 结构

PCS 决定接收数据如何组织，RX 均衡则影响高速波形能否被可靠采样。Channel 总图通常只用 RX EQ 和 DFE 等少量方框表示模拟前端，内部结构的差别需要结合均衡章节理解。

GTP 使用自适应 CTLE，即连续时间线性均衡器，通过频率响应整形补偿信道对高频成分的衰减。GTX/GTH 和 GTY 则提供 LPM 与 DFE 两种均衡模式。LPM 的全称是 Low-Power Mode（低功耗模式），采用线性均衡；CTLE 描述的是电路类型，两者不是同一层级的名称。

DFE 利用已经完成的历史判决，抵消当前采样中来自先前符号的干扰。fixed tap 的“固定”指符号延迟位置固定，并非系数不变。与 GTX 相比，GTH 增加了 fixed tap 的数量，并提供 sliding tap，使部分反馈能够针对更远的延迟位置。这里改变的不只是 tap 数量，还包括反馈能够覆盖的位置。

WP419《Equalization for High-Speed Serial Interfaces in Xilinx 7 Series FPGA Transceivers》对这一差异给出了具体解释：GTH 的 7 个 fixed tap 可用于补偿高频衰减及较近的反射，4 个 sliding tap 则用于处理较远的反射，覆盖范围可延伸至 main cursor 之后第 63 个 post-cursor 位置。第 63 个位置表示反射相对主响应的延迟范围，不表示内部有 63 个同时工作的 DFE tap。

GTY 采用 15-tap DFE，并通过自动 adaptation 调整均衡参数以匹配信道。tap 数量不能直接换算为可传输距离或可补偿损耗，实际效果还取决于信道的衰减与反射分布，以及输入数据能否支持可靠的 adaptation。对于线性均衡已经满足要求的链路，LPM 仍然是可用的选择。

6. 总结

不同 GT 延续了 Quad、Channel 和 PCS/PMA 的基本组织。主要架构差异体现在公共与本地 PLL 的分配、内部并行通路宽度、PCS 可选数据路径，以及 RX 均衡的反馈结构。它们分别影响多通道时钟共享、并行处理频率、码块接口节奏和接收信道适应能力。

对照架构图时，可以将已有的 GTX 知识用于理解相同模块，再重点检查新增或变化的连接关系。确定了所用 PLL、并行宽度、PCS 路径和均衡模式后，再进入对应手册查端口与属性，能够把架构理解与具体配置衔接起来。
