RTE：看起来很蠢，但不可或缺的胶水层

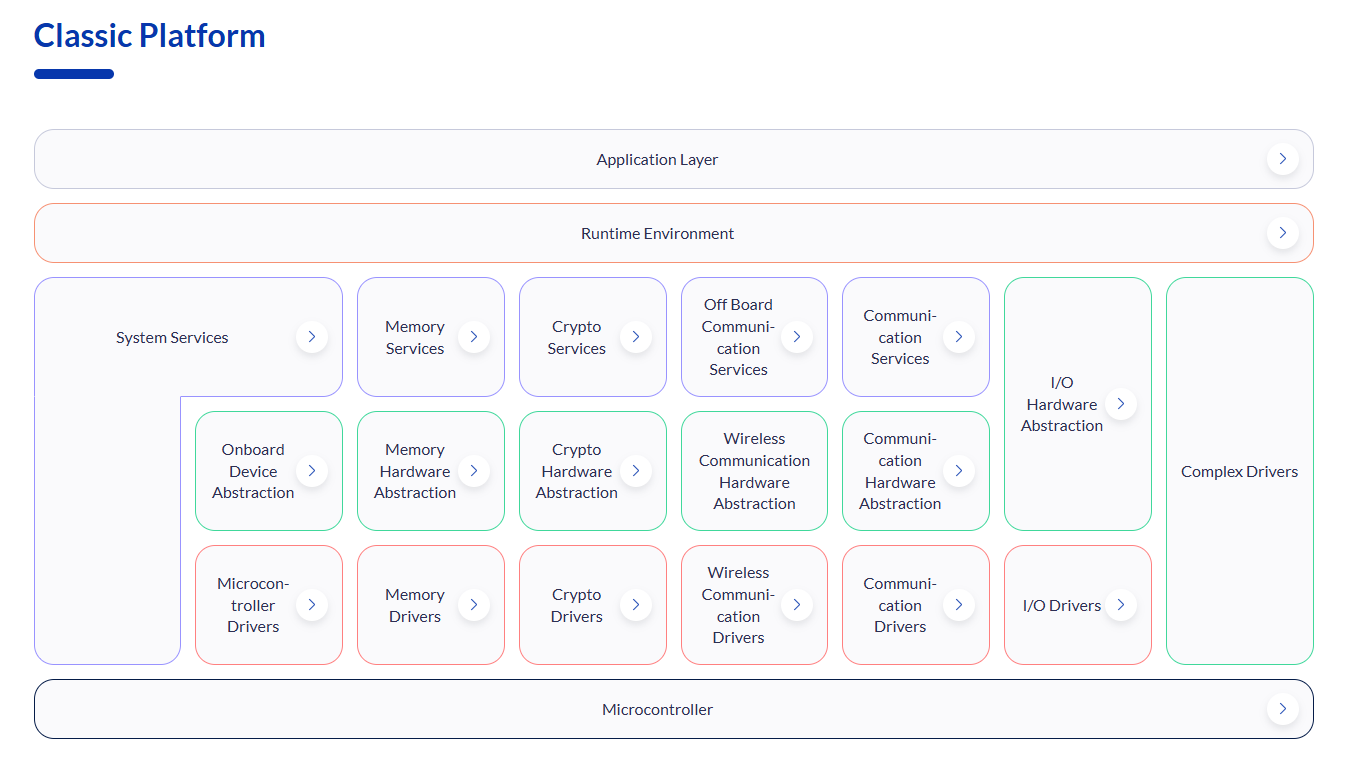

【Runtime Environment】
如果你第一次翻开 AUTOSAR 生成代码，看到一堆 Rte_Read_xxx()、Rte_Write_xxx()、Rte_Call_xxx()，很容易产生一种直觉反应：
“这不就是一层多余的函数封装吗？”
但在真正的大规模 ECU 项目里，RTE 恰恰是让系统还能被人维护下去的关键层。
这一篇我们专门把 RTE 拿出来，从生成结构、代价与工程平衡三个角度拆清楚。
一、RTE 到底“生成”了什么？
先澄清一个常见误解：
RTE 不是一个运行时库，而是一套“按项目定制生成的代码”。
1️⃣ RTE 的输入是什么？
RTE Generator 的输入主要来自三类 ARXML：
-
SWC 描述
- Runnable
- Port / Interface
-
Event – Runnable Mapping
-
OS 映射信息
- Runnable → OS Task
- 调度策略
这些信息决定了三件事：
哪个函数
在什么时刻
通过什么接口
被谁调用
2️⃣ 生成代码的典型结构
从工程目录上看，RTE 代码通常分为几类：
-
Rte_<Swc>.h / .c
- 给 SWC 使用的接口
-
Rte.c
- 全局调度、数据拷贝
-
Rte_Type.h
- 数据类型、接口类型
-
OS glue code
- 把 Runnable 嵌入 OS Task
你前面给的这张图，其实已经很好地概括了这个过程：
#mermaid-svg-HKL4JBC8T3QLQOcc{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-HKL4JBC8T3QLQOcc .error-icon{fill:#552222;}#mermaid-svg-HKL4JBC8T3QLQOcc .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-HKL4JBC8T3QLQOcc .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-HKL4JBC8T3QLQOcc .marker{fill:#333333;stroke:#333333;}#mermaid-svg-HKL4JBC8T3QLQOcc .marker.cross{stroke:#333333;}#mermaid-svg-HKL4JBC8T3QLQOcc svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-HKL4JBC8T3QLQOcc p{margin:0;}#mermaid-svg-HKL4JBC8T3QLQOcc .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc .cluster-label text{fill:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc .cluster-label span{color:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc .cluster-label span p{background-color:transparent;}#mermaid-svg-HKL4JBC8T3QLQOcc .label text,#mermaid-svg-HKL4JBC8T3QLQOcc span{fill:#333;color:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc .node rect,#mermaid-svg-HKL4JBC8T3QLQOcc .node circle,#mermaid-svg-HKL4JBC8T3QLQOcc .node ellipse,#mermaid-svg-HKL4JBC8T3QLQOcc .node polygon,#mermaid-svg-HKL4JBC8T3QLQOcc .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-HKL4JBC8T3QLQOcc .rough-node .label text,#mermaid-svg-HKL4JBC8T3QLQOcc .node .label text,#mermaid-svg-HKL4JBC8T3QLQOcc .image-shape .label,#mermaid-svg-HKL4JBC8T3QLQOcc .icon-shape .label{text-anchor:middle;}#mermaid-svg-HKL4JBC8T3QLQOcc .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-HKL4JBC8T3QLQOcc .rough-node .label,#mermaid-svg-HKL4JBC8T3QLQOcc .node .label,#mermaid-svg-HKL4JBC8T3QLQOcc .image-shape .label,#mermaid-svg-HKL4JBC8T3QLQOcc .icon-shape .label{text-align:center;}#mermaid-svg-HKL4JBC8T3QLQOcc .node.clickable{cursor:pointer;}#mermaid-svg-HKL4JBC8T3QLQOcc .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-HKL4JBC8T3QLQOcc .arrowheadPath{fill:#333333;}#mermaid-svg-HKL4JBC8T3QLQOcc .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-HKL4JBC8T3QLQOcc .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-HKL4JBC8T3QLQOcc .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-HKL4JBC8T3QLQOcc .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-HKL4JBC8T3QLQOcc .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-HKL4JBC8T3QLQOcc .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-HKL4JBC8T3QLQOcc .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-HKL4JBC8T3QLQOcc .cluster text{fill:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc .cluster span{color:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-HKL4JBC8T3QLQOcc .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-HKL4JBC8T3QLQOcc rect.text{fill:none;stroke-width:0;}#mermaid-svg-HKL4JBC8T3QLQOcc .icon-shape,#mermaid-svg-HKL4JBC8T3QLQOcc .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-HKL4JBC8T3QLQOcc .icon-shape p,#mermaid-svg-HKL4JBC8T3QLQOcc .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-HKL4JBC8T3QLQOcc .icon-shape rect,#mermaid-svg-HKL4JBC8T3QLQOcc .image-shape rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-HKL4JBC8T3QLQOcc .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-HKL4JBC8T3QLQOcc .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-HKL4JBC8T3QLQOcc :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}
ARXML(Event / Runnable Mapping)
RTE Generator
OS Task
Runnable C Code
关键点：
- Runnable 并不知道自己在哪个 Task 里
- Task 也不关心 Runnable 具体做什么
- 两者只在 RTE 生成阶段被“焊”在一起
二、RTE 的“蠢”：解耦带来的真实代价
说 RTE “蠢”，并不是贬义，而是它刻意放弃了很多聪明做法。
1️⃣ 明明可以直接访问，为什么要拐一层？
以最简单的 Sender-Receiver 为例：
Rte_Read_Speed(&speed);
Rte_Write_TorqueRequest(REDUCE);
从纯 C 语言角度看，这确实不如：
speed = gSpeed;
gTorqueReq = REDUCE;
高效、直观、好调试。
但代价是：
- 全局变量耦合
- 生命周期混乱
- 多核 / 多任务下不可控
RTE 用函数调用 + 缓冲区，把这些问题统一收口。
2️⃣ 性能损耗来自哪里？
RTE 的性能成本主要集中在三点：
- 函数调用层级增加
- 数据拷贝（尤其跨 Task）
- 隐式同步（临界区 / DisableInterrupt）
这些在：
- 高频 Runnable
- 大数据结构
- 高实时性路径
上会非常明显。
所以你会看到很多项目里有这种规则：
10ms 以下、控制环路内的 Runnable
严禁复杂 RTE 通信
这不是对 RTE 的否定，而是工程取舍。
扩充：性能损耗来自哪里？RTE 真正付出的“系统成本”
我们把 RTE 的性能代价拆开来看。
第一层：函数调用链变长（Call Stack Expansion）
最直观、也最容易被注意到的，是 调用层级的增加。
以一个最简单的 Runnable 为例（你前面文章里已经有类似代码）：
void Runnable_Control(void)
{
uint16 speed;
Rte_Read_Speed(&speed);
if (speed > LIMIT)
{
Rte_Write_TorqueRequest(REDUCE);
}
}
在“裸 C”视角里，这像是一次普通的函数调用。
但在 真实运行时，这条路径通常是这样的：
OS Task
└─ RTE_TaskEntry()
└─ Runnable_Control()
└─ Rte_Read_Speed()
└─ Rte_ReadHook()
└─ Com_ReceiveSignal()
同样，Rte_Write_*() 也会展开成一条写路径。
👉 每一层函数调用本身开销不大
👉 但在高频 Runnable（1ms / 2ms）里会被不断放大
这类成本的特点是：
- 单次调用成本低
- 累积成本和调用频率成正比
- 在 trace 中表现为 call stack 很“厚”
📌 工程含义
RTE 的调用成本不是“慢”，而是“稳定且可预期”。
真正需要警惕的是：把 1ms 内该干的活写得太碎。
第二层：数据拷贝（尤其是跨 Task / 跨 Core）
真正让 RTE “显得慢” 的，往往不是函数调用，而是数据移动本身。
同 Task 内：通常是直接访问
如果 Sender 和 Receiver：
- 在同一个 OS Task
- 不涉及 Exclusive Area
- 未开启 queued semantics
那么 RTE 很可能只是一个 指针解引用，甚至会被编译器 inline 掉。
📌 这类场景下，RTE 的性能成本几乎可以忽略
跨 Task：RTE 必须“兜底保证一致性”
一旦出现以下任一情况：
- Sender / Receiver 属于不同 OS Task
- Runnable 触发源不同（TimingEvent vs DataReceivedEvent）
- 存在不同优先级
RTE 不能假设调用顺序和执行时机，只能选择最保守、最安全的方案：
Sender Runnable
└─ 写入 RTE Buffer（拷贝）
└─ 进入临界区 / 禁中断
Receiver Runnable
└─ 从 RTE Buffer 读取（再拷贝）
这意味着：
- 至少一次 memcpy
- 通常伴随临界区保护
- 数据越大，成本越明显
📌 工程含义
RTE 的数据拷贝不是“低效设计”，
而是为了满足 AUTOSAR 对 时间独立性与任务隔离 的硬性要求。
第三层：隐式同步（你没写，但系统在做）
这是最容易被忽视，却最危险的一类成本。
你在 Runnable 里可能什么都没看到，但 RTE 生成代码里，往往包含：
- SuspendAllInterrupts()
- Enter Exclusive Area
- SchM_Enter / Exit
这些同步动作的目的只有一个：
保证数据在任意调度顺序下仍然一致
问题在于：
- 你无法从 SWC 代码中直接看出这些操作
- 它们的触发条件藏在 ARXML 配置里
- 一旦叠加在高频路径上，latency 会“突然变大”
📌 这也是为什么很多 RTE 性能问题：
- 用 profiler 看不明显
- 用 trace 看才会暴露
为什么这些成本在某些场景特别明显？
综合来看，RTE 的性能问题并不是均匀分布的，而是集中爆发在三类场景：
高频 Runnable（1ms / 2ms）
- 函数调用层级被放大
- 同步开销被反复触发
大数据结构（Struct / Array）
- memcpy 成本显性化
- cache miss 增多
强实时路径（控制闭环）
- 任意不可预测延迟都会被放大成控制抖动
👉 这也是为什么很多项目会出现：
“80% 的 Runnable 没问题
20% 的 Runnable 非常难受”
那为什么 AUTOSAR 仍然选择 RTE？
这就回到了架构层面的取舍。
RTE 并不是为了“最快”，而是为了：
- 时间解耦（Time Independence）
- 空间解耦（Task / Core 隔离）
- 可生成、可分析、可认证
换句话说：
RTE 牺牲的是局部性能，换来的是系统级确定性
在一个 1~2 个 SWC 的 demo 里，这种代价看起来“很蠢”。
但在一个 上百个 SWC、跨团队、跨 ECU 的系统里，
没有 RTE，工程复杂度会指数级失控。
工程上的真实结论（而不是“RTE 慢”）
你可以在这一小节结尾用一个非常工程化的总结：
RTE 的性能成本是可预测、可定位、可规避的，
真正的问题往往不是 RTE 本身，而是：
- Runnable 设计过细
- 数据建模粒度失控
- 把强实时逻辑塞进了“平台友好但实时不友好”的路径
这也自然引出下一节你后面要写的内容：
👉 什么时候该顺着 RTE 走
👉 什么时候该考虑 CDD / OS 原生机制
如果你愿意，下一步我可以帮你把这一段直接“嵌回”到第 19 篇的完整结构里，连前后过渡语都一起润好，保证像一篇成熟工程博客而不是拼接内容。
三、为什么说“没有 RTE，AUTOSAR 走不远”
如果只是一个 ECU、十几个 SWC，RTE 确实显得笨重。
但一旦规模上来，它的价值会突然变得清晰。
1️⃣ 组织规模下的真正问题
现实项目里真正难的是：
- 多个团队并行开发
- SWC 生命周期不同
- ECU 变型频繁
- 功能迁移、复用
在这种情况下，“谁调用谁”本身就不应该写死在代码里。
RTE 把这些关系移到了：
- ARXML
- 工具链
- 配置管理
代码反而变得“傻”。
2️⃣ 可维护性来自“限制”
RTE 强制你：
- 只能通过 Port 通信
- 只能通过 Event 触发
- 不能偷偷访问别人的数据
这些限制在小项目里是负担，
在大项目里是秩序。
四、规模、性能、可维护性的三角平衡
可以用一句偏工程的话总结 RTE 的定位：
RTE 不是为“写得爽”设计的，而是为“十年后还能改”设计的。
常见的工程策略是：
-
普通功能
- 完整 RTE 路径
- 高解耦
-
强实时 / 高频控制
- 减少 RTE 通信
- 局部直连（有设计评审）
-
极端场景
- CDD + 明确边界
RTE 并不是唯一解，但它是默认解。
小结
- RTE 是生成代码，不是运行库
- 它通过“看似笨拙”的方式实现大规模解耦
- 性能代价是真实存在的，但可控
- 真正的价值在于规模、变型和团队协作
