燃烧计算案例（day1）:一台燃天然气的工业锅炉,运行的空-燃比和当量比的求解过程

目录

一、引言：燃烧工程中的化学计量问题

二、基本概念解析

2.1 空燃比（Air-Fuel Ratio, A/F）

2.2 当量比（Equivalence Ratio, Φ）

2.3 化学计量空燃比（Stoichiometric A/F）

2.4 完全燃烧与不完全燃烧

三、例题详细解析：天然气锅炉燃烧计算

3.1 问题描述与已知条件

3.2 完全燃烧方程建立

3.3 基于原子守恒的方程求解

3.4 利用烟气成分确定过量空气系数

3.5 质量空燃比计算

3.6 化学计量空燃比计算

3.7 当量比计算

3.8 结果分析

四、燃烧计算的理论扩展

4.1 不同燃料的化学计量计算

4.2 考虑其他成分的燃烧计算

4.3 湿烟气与干烟气的区别

五、燃烧计算的工程应用

5.1 燃烧效率优化

5.2 污染物排放控制

5.3 燃烧诊断与监测

5.4 安全考虑

六、实际工程中的复杂因素

6.1 燃料成分变化

6.2 非理想燃烧现象

6.3 传热与流动耦合

七、现代燃烧技术的发展

7.1 低氮氧化物（NOx）燃烧技术

7.2 富氧燃烧与碳捕集

7.3 灵活燃料燃烧系统

八、计算工具与软件

九、结论

一、引言：燃烧工程中的化学计量问题

燃烧作为能源转化与利用的核心过程，广泛存在于工业锅炉、内燃机、燃气轮机等热能动力装置中。在燃烧过程中，燃料与氧化剂（通常是空气中的氧气）发生化学反应，释放出热量。为了实现高效、清洁的燃烧，工程师需要精确控制燃料与空气的比例，这一比例通常通过空燃比和当量比两个关键参数来描述。

本文将以一个典型的工业天然气锅炉燃烧计算为例，系统讲解燃烧化学计算的基本原理、方法和应用。通过这个具体案例，读者将掌握如何从烟气成分反推燃烧条件，进而计算空燃比和当量比，为燃烧系统设计和优化提供理论依据。

二、基本概念解析

2.1 空燃比（Air-Fuel Ratio, A/F）

空燃比定义为燃烧过程中实际供给的空气质量与燃料质量的比值，是燃烧工程中最基本的参数之一。其表达式为：

其中，分别表示空气和燃料的质量。空燃比直接影响到燃烧效率、污染物排放和燃烧稳定性。

2.2 当量比（Equivalence Ratio, Φ）

当量比是实际空燃比与化学计量空燃比的比值，用于表征燃烧混合物的贫富燃状态：

当Φ=1时，表示燃料与空气恰好按化学计量比例混合；当Φ<1时，为贫燃状态（空气过量）；当Φ>1时，为富燃状态（燃料过量）。

2.3 化学计量空燃比（Stoichiometric A/F）

化学计量空燃比是指燃料完全燃烧所需的最小空气量对应的空燃比。在这一比例下，燃料中的所有可燃元素（碳、氢等）与氧气完全反应，生成完全燃烧产物，没有多余的氧气或燃料剩余。

2.4 完全燃烧与不完全燃烧

完全燃烧是指燃料中的所有可燃成分均与氧气充分反应，生成最稳定的氧化物（如CO₂、H₂O等）。不完全燃烧则会产生一氧化碳（CO）、未燃尽碳氢化合物（UHC）和碳烟等中间产物。在实际工程中，通常需要保证一定的过量空气以确保接近完全燃烧。

三、例题详细解析：天然气锅炉燃烧计算

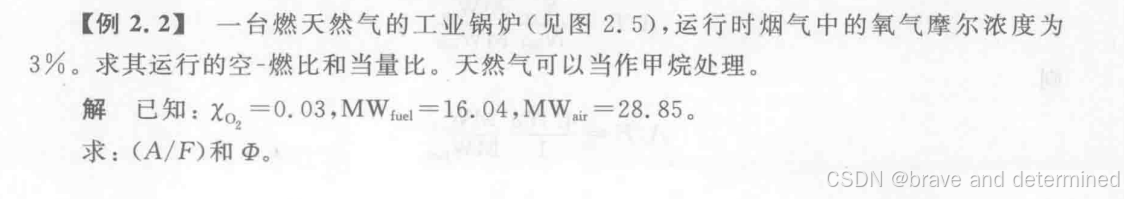

3.1 问题描述与已知条件

需要求解：

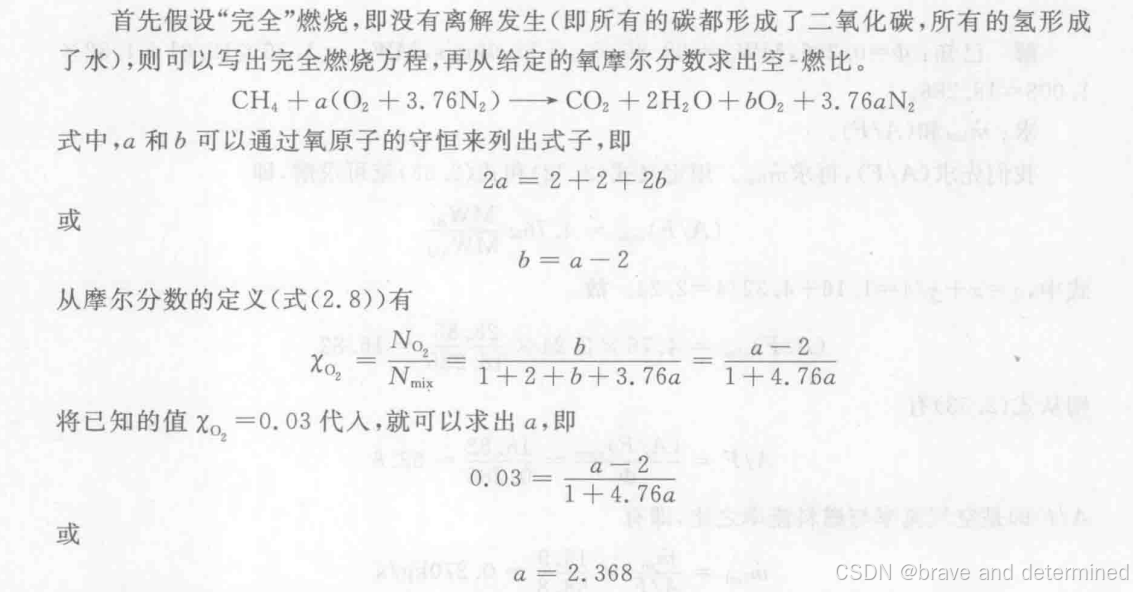

3.2 完全燃烧方程建立

对于甲烷的完全燃烧，其一般反应式可写为：

这是化学计量条件下的完全燃烧方程式。但在实际运行中，为了确保完全燃烧并控制燃烧温度，通常会供给过量空气。因此，对于实际燃烧过程，需要考虑过量空气的存在：

其中，a表示每摩尔甲烷实际消耗的空气摩尔数（以氧气计），b表示烟气中剩余的氧气摩尔数。

3.3 基于原子守恒的方程求解

根据氧原子守恒原则，反应前后的氧原子总数应保持不变：

反应前氧原子数：2a（全部来自空气中的氧气）

反应后氧原子分布：

• CO₂中：2个氧原子

• H₂O中：2×1=2个氧原子（每个H₂O分子含1个氧原子，共2个H₂O分子）

• 剩余O₂中：2b个氧原子

因此，氧原子守恒方程为：

简化得：

或

这一结果表明，烟气中剩余的氧气摩尔数等于实际供给的空气摩尔数（以氧气计）减去化学计量所需的2摩尔氧气。

3.4 利用烟气成分确定过量空气系数

烟气中氧气摩尔分数定义为氧气摩尔数与烟气总摩尔数之比：

其中：

• 分子bb为烟气中氧气的摩尔数

• 分母为烟气总摩尔数，包括：

  • CO₂：1摩尔

  • H₂O：2摩尔

  • O₂：b摩尔

  • N₂：3.76a摩尔

代入b=a−2b=a−2，得到：

将已知条件χO2=0.03代入：

解此方程：

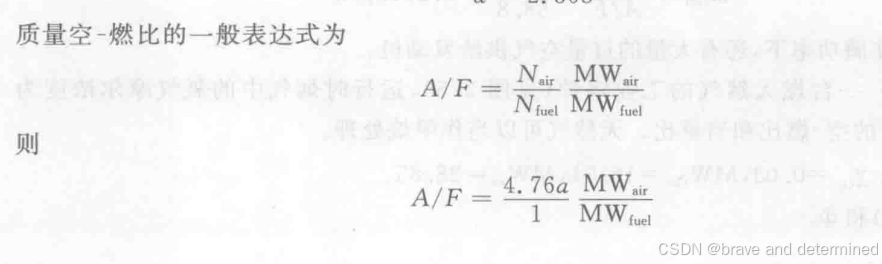

3.5 质量空燃比计算

每摩尔甲烷对应的空气摩尔数为4.76a（空气中氧气与氮气的总摩尔比约为1:3.76，因此1摩尔氧气对应4.76摩尔空气）。因此，摩尔空燃比为：

质量空燃比则为：

代入数值：

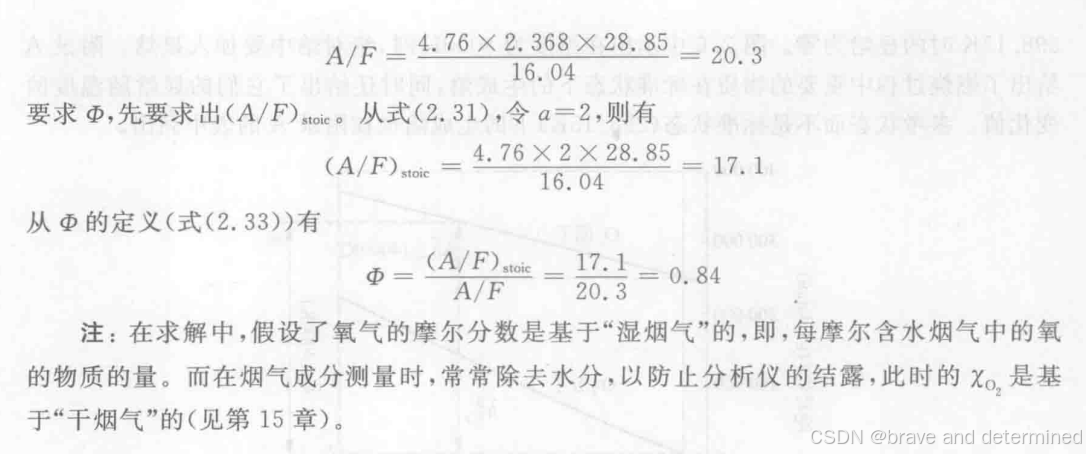

3.6 化学计量空燃比计算

对于甲烷的化学计量燃烧，a=2（恰好完全反应，无剩余氧气），因此化学计量空燃比为：

3.7 当量比计算

根据当量比的定义：

3.8 结果分析

计算结果表明：

四、燃烧计算的理论扩展

4.1 不同燃料的化学计量计算

虽然本例中以甲烷代表天然气，但实际上天然气是多种气体的混合物，主要成分为甲烷（通常占85-95%），还包括乙烷、丙烷、氮气、二氧化碳等。对于不同的燃料，化学计量计算方法类似，但需考虑燃料的具体元素组成。

对于一般烃类燃料C_xH_y，其完全燃烧的化学计量反应式为：

相应的化学计量空燃比为：

4.2 考虑其他成分的燃烧计算

在实际燃料中，还可能含有氧、硫、氮等元素。例如，对于含有氧元素的燃料C_xH_yO_z，其完全燃烧的化学计量氧需求为：

燃料自身含有的氧元素可以减少外部氧气的需求。

4.3 湿烟气与干烟气的区别

在例题的注中特别提到了“湿烟气”和“干烟气”的区别，这是燃烧分析中非常重要的概念：

• 湿烟气：包含水蒸气的烟气，即燃烧产物保持原始状态，未经过除湿处理。

• 干烟气：除去水蒸气后的烟气，在实际测量中常用，以防止分析仪结露。

两种基准下的氧气浓度存在差异，换算关系为：

其中，χH2OχH2​O​为湿烟气中水蒸气的摩尔分数。

对于甲烷完全燃烧，湿烟气中水蒸气摩尔分数为：

如果例题中给出的3%氧气浓度是基于干烟气的，那么计算过程需要相应调整。

五、燃烧计算的工程应用

5.1 燃烧效率优化

通过调节空燃比，可以优化燃烧效率：

• 当空燃比接近化学计量比时，燃烧温度最高，热效率理论上最大。

• 但实际中需要一定过量空气以确保完全燃烧，通常控制过量空气系数在1.1-1.3之间（对应Φ=0.77-0.91）。

• 过量空气过大会降低燃烧温度，增加排烟损失，降低效率。

5.2 污染物排放控制

空燃比对污染物排放有显著影响：

• 一氧化碳（CO）和未燃尽碳氢化合物（UHC）：贫燃条件下（Φ<1）生成较少，富燃条件下（Φ>1）显著增加。

• 氮氧化物（NOx）：在接近化学计量比的高温区域生成最多，贫燃或富燃条件下均减少。

• 实际工程中常采用分级燃烧、贫燃预混等技术平衡效率与排放。

5.3 燃烧诊断与监测

通过烟气分析反推燃烧状态是燃烧诊断的重要手段：

• 氧浓度测量是判断过量空气的最直接方法。

• 同时测量CO、CO₂等参数可以更全面评估燃烧状态。

• 现代燃烧系统常采用在线监测与反馈控制，实时调节空燃比。

5.4 安全考虑

• 可燃极限：燃料-空气混合物只有在特定浓度范围内才能被点燃，甲烷在空气中的可燃极限约为5-15%（体积分数）。

• 爆炸风险：接近化学计量比的混合物最容易爆炸，需严格控制。

• 脱火与回火：在燃烧器设计中需考虑火焰稳定性，与空燃比密切相关。

六、实际工程中的复杂因素

6.1 燃料成分变化

实际天然气成分可能随时间、来源变化，影响燃烧特性：

• 高热值（HHV）与低热值（LHV）差异

• 沃贝指数（Wobbe Index）对燃烧器设计的指导意义

• 适应性控制策略应对燃料变化

6.2 非理想燃烧现象

实际燃烧过程可能偏离完全燃烧假设：

• 离解反应：在高温下，CO₂和H₂O会发生部分离解

• 辐射热损失

• 混合不均匀导致的局部富燃或贫燃区域

6.3 传热与流动耦合

燃烧室内的传热和流动影响燃烧过程：

• 温度分布不均

• 停留时间影响燃烧完全程度

• 湍流混合增强燃烧速率

七、现代燃烧技术的发展

7.1 低氮氧化物（NOx）燃烧技术

• 贫燃预混燃烧：保持Φ<0.7，降低火焰温度

• 分级燃烧：分阶段供给燃料和空气

• 烟气再循环（FGR）：降低氧浓度和火焰温度

7.2 富氧燃烧与碳捕集

• 使用高纯度氧气代替空气，减少氮气稀释

• 产生高浓度CO₂烟气，便于碳捕集与封存

• 燃烧特性与传统空气燃烧有显著差异

7.3 灵活燃料燃烧系统

• 适应多种燃料（天然气、生物气、氢气等）

• 实时燃料特性识别与自适应控制

• 保证不同燃料下的稳定高效燃烧

八、计算工具与软件

现代燃烧工程中，除手算方法外，还广泛使用计算工具：

九、结论

通过这个具体的天然气锅炉燃烧计算例题，我们系统掌握了燃烧化学计算的基本方法：

燃烧化学计算是燃烧工程的基础，对于锅炉、发动机、工业炉等热能设备的设计、运行和优化至关重要。随着能源效率和环保要求的不断提高，精确的燃烧控制变得更加重要。工程师需要深入理解这些基本原理，并结合实际工程条件，实现高效、清洁、安全的燃烧过程。

在实际工程中，除了理论计算，还需要考虑测量误差、燃料变化、设备磨损等因素，通常需要设置一定的安全裕度，并结合在线监测与控制系统，实现燃烧过程的动态优化。未来，随着可再生能源与氢能等低碳燃料的发展，燃烧技术将继续演进，但化学计量与空燃比控制的基本原理将始终是燃烧工程的核心。

附录：常用燃烧参数计算公式汇总
