“你有没有过这样的困惑？为什么操作STM32的GPIO只需要写GPIOA->ODR |= 1<<5？为什么往某个地址写数据，就能控制PA5引脚的LED亮灭？这一切的背后，都是存储器映射在起作用。” 本文将从基础概念出发，一步步拆解STM32的存储器映射，帮你理清地址空间的逻辑，为后续编程打下坚实基础。
目录
- 一、什么叫存储器映射？
- 二、STM32 存储器映射框架
- 三、STM32的具体存储器映射详解
-
- 3.1 Block0：代码与Flash存储区（0x00000000 ~ 0x1FFFFFFF）
- 3.2 Block1：SRAM数据存储区（0x20000000 ~ 0x3FFFFFFF）
- 3.3 Block2：片上外设寄存器区（0x40000000 ~ 0x5FFFFFFF）
- 四、Cortex-M特色：位带操作
- 五、从存储器映射到寄存器映射：编程实战
一、什么叫存储器映射？
STM32 的存储器映射，简单来说就是把芯片内部所有的硬件资源（Flash、SRAM、外设寄存器、总线接口等），统一分配到一个固定的 32 位地址空间（0x00000000 ~ 0xFFFFFFFF）中，给每个资源分配唯一的地址段，让 CPU（Cortex-M3 内核）能通过访问地址的方式，像操作内存一样操作 Flash、SRAM，以及控制外设、读取寄存器数据。 可以把这个过程理解为：给 STM32 内部的所有 “硬件部件” 分配唯一的地址门牌号，CPU 不需要区分 “这是内存”“这是外设”，只需要通过门牌号（地址）访问，就能实现数据读写或硬件控制，这也是 STM32寄存器级编程的核心底层原理。
二、STM32 存储器映射框架
STM32F1 系列的存储器映射是分层划分的，先按资源类型划分大的地址段，再在大段内按具体硬件划分子地址段，和之前给你的地址映射表完全对应，核心分为全局地址空间划分和外设寄存器的地址细分两层：

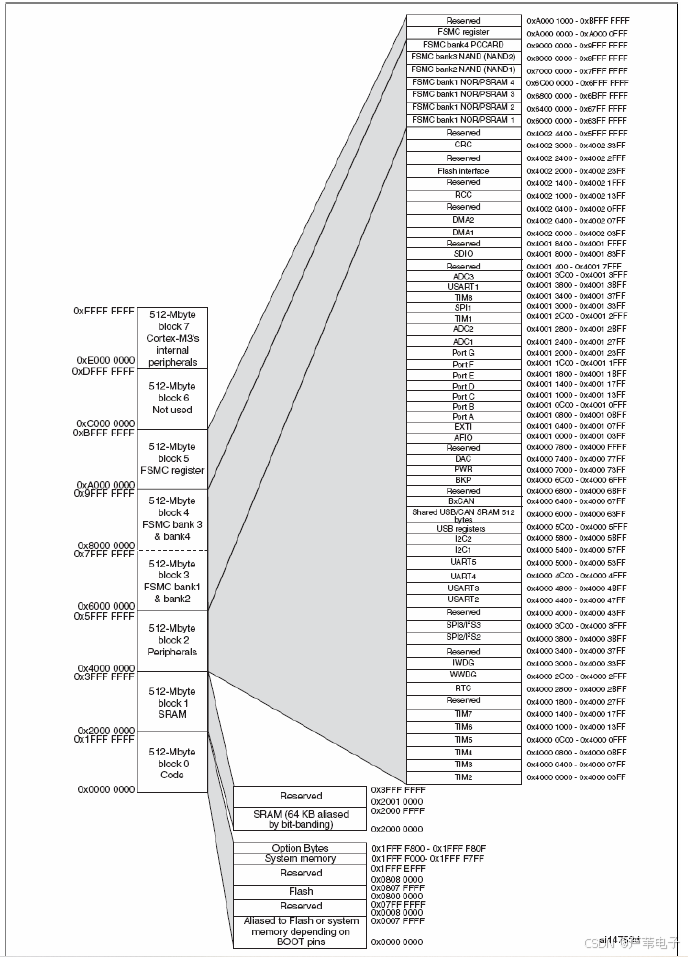

STM32 的 32 位地址空间范围是 0x00000000 ~ 0xFFFFFFFF（总计 4GB），按512MB / 块划分，正好是 8 块，划分依据是「资源类型 + 访问优先级 + 扩展用途」，每一块都有明确的功能定位，其中只有前 4 块涉及常规开发，后 4 块多为保留、内核专用或扩展用途。
8 个 512MB 地址块详细功能解析
按地址从低到高排序，每一块的地址范围、功能定位、核心细节如下：
| 第 1 块 | 0x00000000 ~ 0x1FFFFFFF | 512MB | 代码区（Code） | 专门用于存储程序代码、常量数据、Bootloader，是系统启动和程序运行的核心区域，支持多种存储介质映射： |
| 第 2 块 | 0x20000000 ~ 0x3FFFFFFF | 512MB | 片内 SRAM 区（SRAM） | 专门用于映射易失性存储介质，核心是片内 SRAM，也支持外部扩展 SRAM： |
| 第 3 块 | 0x40000000 ~ 0x5FFFFFFF | 512MB | 片上外设寄存器区（Peripherals） | 专门用于映射STM32 内部所有片上外设的寄存器，是软件控制硬件的核心区域： |
| 第 4 块 | 0x60000000 ~ 0x7FFFFFFF | 512MB | 外部扩展存储区（External Memory） | 专门用于外部大容量存储设备的扩展，主要针对 STM32 的互联型 / 高性能型号： |
| 第 5 块 | 0x80000000 ~ 0x9FFFFFFF | 512MB | 保留区（Reserved） | 核心用途：ST 官方预留的地址空间，用于后续芯片型号的功能扩展、新外设映射，保证 STM32 系列产品的地址兼容性； |
| 第 6 块 | 0xA0000000 ~ 0xBFFFFFFF | 512MB | 保留区（Reserved） | 与第 5 块功能一致，属于全局预留扩展空间： |
| 第 7 块 | 0xC0000000 ~ 0xDFFFFFFF | 512MB | 内核专用外设区（Core Peripherals） | 专门用于映射ARM Cortex-M3 内核内置的专用外设（非 ST 扩展外设），是内核运行的支撑区域： |
| 第 8 块 | 0xE0000000 ~ 0xFFFFFFFF | 512MB | 系统调试与跟踪区（Debug & Trace） | 专门用于系统调试、数据跟踪、调试器交互，仅在开发调试阶段生效： |
关键补充说明（新手必看）
三、STM32的具体存储器映射详解
ST公司在Cortex-M框架下，对STM32的地址空间做了更细致的划分，以STM32F1系列为例，重点关注前3个核心区块：
3.1 Block0：代码与Flash存储区（0x00000000 ~ 0x1FFFFFFF）
这部分对应片上Flash，是程序的“永久仓库”，断电数据不丢失，细分如下：
- 用户Flash区：起始地址0x08000000，存放用户编写的程序代码和const常量。不同型号容量不同（比如F103C8T6是64KB，结束地址0x0800FFFF），结束地址公式为：0x08000000+Flash容量。
- 系统存储器区：起始地址0x1FFFF000（F1系列），出厂固化Bootloader程序，用于串口下载代码等功能，用户一般无需修改。
- 选项字节区：0x1FFFF800 ~ 0x1FFFF80F，共16字节，用于配置读保护、BOR级别等芯片底层参数。
- 启动别名区：0x00000000 ~ 0x0007FFFF，根据BOOT引脚配置，会映射到用户Flash、系统存储器或SRAM，实现不同启动模式。
3.2 Block1：SRAM数据存储区（0x20000000 ~ 0x3FFFFFFF）
SRAM是芯片的“临时工作台”，用于存储运行时的变量、堆栈、中间计算数据，断电后数据立即丢失。
- 所有STM32的SRAM起始地址固定为0x20000000，结束地址公式为0x20000000 + SRAM容量（比如F103C8T6是20KB，结束地址0x20004FFF）。
- 这部分空间包含位带区，支持直接位操作（下文详细讲解）。
3.3 Block2：片上外设寄存器区（0x40000000 ~ 0x5FFFFFFF）
STM32的所有外设（GPIO、定时器、UART、ADC等）都通过寄存器控制，这些寄存器被映射到这个地址区块，CPU通过访问地址来操作外设。 根据总线速度，这部分划分为3类总线区域：
| APB1 | 0x40000000 | 低速外设（UART2-5、I2C、TIM2-7等） |
| APB2 | 0x40010000 | 高速外设（GPIOA-G、UART1、TIM1等） |
| AHB | 0x40018000 | 高性能外设（DMA、RCC、FSMC等） |
外设的寄存器都集中在 APB1/APB2 的地址段内，每个外设分配独立的地址子段（通常为 0x400），方便按地址直接访问，以下是 F103 最常用的外设子地址：
a、APB2 外设子地址（0x40000000 ~ 0x40007FFF，72MHz）
| GPIOA | 0x40010800 ~ 0x40010BFF | A 组通用 IO 口寄存器（控制 PA0~PA15） |
| GPIOB | 0x40010C00 ~ 0x40010FFF | B 组通用 IO 口寄存器 |
| GPIOC | 0x40011000 ~ 0x400113FF | C 组通用 IO 口寄存器 |
| GPIOD | 0x40011400 ~ 0x400117FF | D 组通用 IO 口寄存器 |
| GPIOE | 0x40011800 ~ 0x40011BFF | E 组通用 IO 口寄存器（部分型号有） |
| ADC1 | 0x40012400 ~ 0x400127FF | 12 位模数转换器 1 寄存器 |
| TIM1 | 0x40012C00 ~ 0x40012FFF | 高级定时器 1 寄存器（PWM / 定时） |
| USART1 | 0x40013800 ~ 0x40013BFF | 串口 1 寄存器（高速通信） |
| EXTI | 0x40010400 ~ 0x400107FF | 外部中断控制器寄存器 |
| RCC（APB2 部分） | 0x40010000 ~ 0x400103FF | 时钟控制寄存器（APB2 外设时钟使能） |
b、APB1 外设子地址（0x40010000 ~ 0x40023FFF，36MHz）
| TIM2~TIM7 | 0x40000000 ~ 0x400017FF | 通用定时器 2~7 寄存器 |
| UART2/UART3 | 0x40004400 ~ 0x40004BFF | 串口 2/3 寄存器（低速通信） |
| I2C1/I2C2 | 0x40005400 ~ 0x40005BFF | I2C 总线 1/2 寄存器 |
| SPI2/SPI3 | 0x40003800 ~ 0x40003FFF | SPI 总线 2/3 寄存器 |
| CAN1/CAN2 | 0x40006400 ~ 0x400073FF | CAN 总线控制器寄存器（部分型号有） |
| USB | 0x40005C00 ~ 0x40005FFF | USB 全速设备寄存器 |
| RCC（APB1 部分） | 0x40021000 ~ 0x400213FF | 时钟控制寄存器（APB1 外设时钟使能） |
| PWR | 0x40007000 ~ 0x400073FF | 电源管理模块寄存器 |
| RTC | 0x40002800 ~ 0x40002BFF | 实时时钟寄存器 |
四、Cortex-M特色：位带操作
位带操作是Cortex-M内核的一大亮点，能让你像操作普通内存一样直接控制单个bit，无需传统的“读-改-写”三步操作，简化代码同时提升效率。
位带区分为两部分：
- SRAM位带区：0x20000000 ~ 0x200FFFFF（低1MB SRAM），对应位带别名区0x22000000 ~ 0x23FFFFFF（32MB）
- 外设位带区：0x40000000 ~ 0x400FFFFF（低1MB外设寄存器），对应位带别名区0x42000000 ~ 0x43FFFFFF（32MB）
核心原理：位带区的每一个bit，都对应位带别名区的一个32位字。比如要操作SRAM地址0x20000000的第0位，直接写入位带别名区地址0x22000000即可，无需先读整个字节再修改。
1、SRAM位带区转换公式
对于SRAM位带区的某个位，记它所在字的地址为 A,位序号为 n(0<=n<=31)，则该位在别名区的地址为： Addr =0x22000000+ (A-0x20000000)84 +n*4
0X22000000 是SRAM位带别名区的起始地址，0x20000000 是SRAM位带区的起始地址，（A-0x20000000）表示有多少个字节，一个字节有8 位，所以8，一个位膨胀后是4 个字节，所以4，n 表该位在A 地址的序号，因为一个位经过膨胀后是四个字节，所以*4。
2、外设位带区转换公式
对于片上外设位带区的某个位，记它所在字的地址为 A,位序号为 n(0<=n<=31)，则该位在别名区的地址为： Addr=0x42000000+ (A-0x40000000)84 +n*4
0X42000000 是外设位带别名区的起始地址，0x40000000 是外设位带区的起始地址，（A-0x40000000）表示有多少个字节，一个字节有8 位，所以8，一个位膨胀后是4 个字节，所以4，n 表该位在A 地址的序号，因为一个位经过膨胀后是四个字节，所以*4。
3、统一的公式： 对于片上外设位带区的某个位或SRAM位带区的某个位，记它所在字的地址为 A,位序号为 n(0<=n<=31)，则该位在别名区的地址为：
Addr =((A & 0xF0000000)+0x02000000+((A & 0x000FFFFF)<<5)+(n<<2)
五、从存储器映射到寄存器映射：编程实战

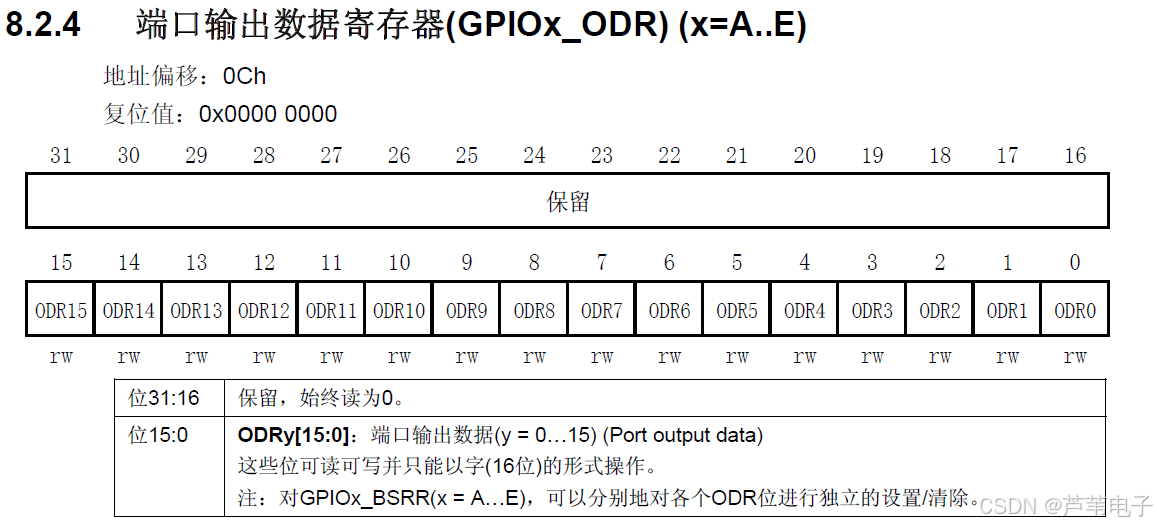

了解存储器映射后，寄存器映射是编程的关键——给已经分配好地址的外设寄存器取一个易读的别名，比如把GPIOA的输出数据寄存器地址0x4001080C命名为GPIOA->ODR。
寄存器地址计算 寄存器地址 = 外设基地址 + 寄存器偏移量 比如GPIOA的ODR寄存器： GPIOA外设基地址：0x40010800 ODR寄存器偏移：0x0C 最终地址：0x40010800+ 0x0C = 0x4001080C
结构体封装寄存器 在STM32标准库或HAL库中，通常用结构体封装外设寄存器，让代码更简洁直观：
typedef struct {
volatile uint32_t CRL; // 端口配置低寄存器 4个字节
volatile uint32_t CRH; // 端口配置高寄存器
volatile uint32_t IDR; // 端口输入数据寄存器
volatile uint32_t ODR; // 端口输出数据寄存器
volatile uint32_t BSRR; // 端口位设置/清除寄存器
volatile uint32_t BRR; // 端口位清除寄存器
volatile uint32_t LCKR; // 端口配置锁定寄存器
} GPIO_TypeDef;
#define GPIOA ((GPIO_TypeDef *)0x40010800) // 把地址强制转换为结构体指针
这段代码的核心作用是：将 GPIOA 外设的 7 个核心寄存器，按 ST 官方规定的地址偏移顺序，封装成一个结构体，再将结构体映射到 GPIOA 的硬件基地址（0x40010800）上，最终通过GPIOA->xxx（如GPIOA->ODR）的方式，直接访问 GPIOA 的对应寄存器，实现对 GPIOA 引脚的配置和控制。 GPIOA->ODR |= 1<<5 该程序是将0x40010800（GPIO A口基地址）+0x0c（ODR寄存器偏移地址）的第5位置1，实现控制PB5引脚的LED亮灭。
到这里，STM32存储器映射的核心逻辑就拆解完毕啦。如果这篇内容帮你打通了地址空间的“任督二脉”，麻烦点个赞告诉我——你的认可，是我持续输出嵌入式硬核干货的最大动力！ 想要学习更多嵌入式知识请关注：芦苇电子 微信公众号
