风电齿轮箱太阳轮应力测试及应用案例解析

在风能行业中，对风电齿轮箱太阳轮进行应力测试具有至关重要的必要性，但在市面上能够方便且精准测量的工具并不多；我们以铜权科技八通道无线应变测试仪为例，它是某风电齿轮箱龙头企业比较看重的测试工具；

一、产品介绍

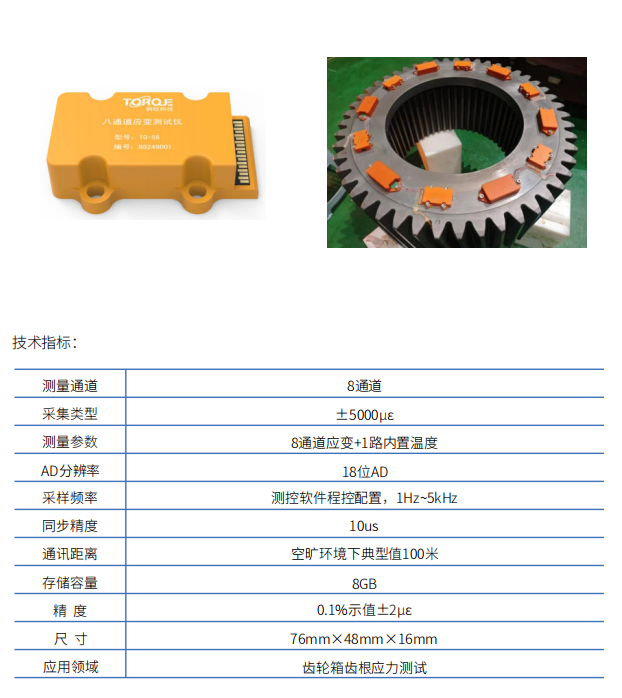

铜权科技八通道无线应变测试仪是一款专为转动部件应力测试打造的无线采集终端，针对齿轮箱太阳轮等旋转部件的恶劣工况，以无线传输替代传统滑环方案，解决了滑环引入噪声大、成本高、维护难的痛点。凭借 8 通道同步采集、18 位 AD 高精度、10us 同步精度及微型化设计，已在风电齿轮箱、新能源汽车减速器、低空飞行器动力齿轮箱等场景下完成多项关键测试，为齿轮箱结构优化与寿命评估提供了精准、可靠的无线解决方案。

二、核心理论

1. 无线应变采集与抗干扰传输技术

• 核心原理：基于惠斯通电桥原理采集应变信号，通过 ISM 2.4GHz 无线通讯协议实现 100 米稳定传输，无需滑环即可完成转动部件的应力数据采集，从根源消除滑环接触引入的噪声，保障信号纯净度。
• 抗干扰设计：采用跳频通信与数据包校验机制，可抵御齿轮箱内部电磁干扰与机械振动干扰，在高速旋转（最高 1500rpm）场景下仍能保持数据传输零丢包。

2. 高精度同步采集与温度补偿

• 多通道同步：8 通道并行采集，同步精度达 10us，可同时测试太阳轮多个齿根的应力分布，精准捕捉齿轮啮合时的动态应力峰值；18 位 AD 分辨率 + 0.1% 示值精度，实现 ±2με 的超高测量分辨率。
• 温度补偿：内置 1 路温度传感器（精度 ±0.5℃），通过温度补偿算法抵消环境温度对应变片的影响，在 – 40℃~80℃宽温范围内保障测量稳定性。

3. 微型化低功耗设计

• 体积仅 76mm×48mm×16mm，重量仅120g，可通过高温胶或夹具直接粘贴在太阳轮齿面，不影响齿轮转动平衡；低功耗电路设计，连续采集模式下可持续工作 20 小时，适配齿轮箱长期测试需求。

4. 本地存储与数据安全

• 内置 8GB 本地存储，支持 “无线传输 + 本地缓存” 双备份，极端场景下即使传输中断，本地仍可留存完整应力数据，测试结束后可通过有线接口导出全量数据。

三、技术案例分析

案例 1：风电齿轮箱太阳轮齿根应力测试（新能源领域）

测试需求

某风电齿轮箱龙头企业需对 2MW 风机齿轮箱太阳轮进行应力测试，评估不同风载工况下的齿根应力分布，传统滑环方案因噪声大、安装复杂，无法满足高精度测试需求。

解决方案

部署八通道无线应变测试仪，将设备粘贴于太阳轮齿面，搭配应变片采集 8 个齿根的应变信号，配置 5kHz 采样率，数据通过无线传输至齿轮箱外部的接收网关，同步存储至本地 8GB 内存。

应用成效

• 无线传输替代滑环，噪声水平从滑环的 15με 降至 2με 以下，应力测试精度提升 85%；
• 10us 同步精度精准捕捉齿轮啮合时的动态应力峰值（最高 1200MPa），为齿轮箱结构优化提供了关键数据；
• 微型化设计不影响齿轮动平衡，连续测试无故障，维护成本较滑环方案降低 60%。

案例 2：挖掘机行走齿轮箱行星轮应力测试（工程机械领域）

测试需求

某工程机械厂商需对挖掘机行走齿轮箱行星轮（直径≈250mm）进行应力测试，评估越野路况下的结构强度。传统有线方案布线易被齿轮箱润滑油腐蚀，且无法适应行星轮的高速旋转（最高 1200rpm）。

解决方案

采用八通道无线应变测试仪，在行星轮 6 个齿根粘贴应变片，配置 2kHz 采样率，数据实时传输至车载监控系统。

应用成效

• 无线部署避免了有线线缆缠绕风险，避免润滑油腐蚀，部署时间缩短 70%；
• 2kHz 采样率精准捕捉越野路况下的应力波动（最高≈2200με），为齿轮箱结构优化提供了动态数据；
• 替代滑环方案后，单台测试成本降低 30%，设备故障率下降 25%。

案例 3：盾构机刀盘驱动齿轮箱应力测试（基建领域）

测试需求

某盾构机厂商需对刀盘驱动齿轮箱（直径≈1200mm）进行应力测试，评估地层压力下的结构可靠性。传统滑环方案无法适应盾构机地下高湿、高粉尘环境，且滑环维护周期＜3 个月，成本极高。

解决方案

使用八通道无线应变测试仪，在太阳轮 8 个齿根粘贴应变片，配置 1kHz 采样率，数据通过无线传输至地面监控平台。

应用成效

• 无线传输避免高湿粉尘对信号的干扰，连续测试 6 个月数据稳定；
• 本地存储 + 无线传输双备份，地下网络中断时仍可保障数据完整；
• 无需定期更换滑环，维护成本降低 60%，设备平均无故障时间提升 40%。
