图
- 1. 基本概念
- - 1.1 定义
  - 1.2 应用
  - 1.3 普通图
  - 1.4 顶点相关
  - 1.5 (强)连通分量
  - 1.6 生成树/森林
  - 1.7 边的权
- 2. 特殊的图
- 3. 小结
图的存储
- 1. 邻接矩阵
- - 1.1 概念
  - 1.2 带权图
  - 1.3 性能分析
  - 1.4 性质
  - 1.5 小结
- 2. 邻接表
- - 2.1 概念
  - 2.2 小结
- 3. 十字链表法
- 4. 邻接多重表
图的基本操作
- 1. Adjavent–>边存在
- 2. Neighbors–>邻接边
- 3. InsertVertex–>插入点
- 4. DeleteVertex–>删除点
- 5. RemoveEdge–>删除边
- 6. FirstNeighbor–>第一个邻接点
- 7. NextNeighbor–>下一个邻接点
- 8. 获取/设置权值
图的遍历
- 1. 广度优先遍历（BFS）
- - 1.1 与树的广度优先遍历之间的联系
  - 1.2 代码实现
  - 1.3 遍历序列
  - 1.4 最终实现
  - 1.5 复杂度分析
  - 1.6 广度优先生成树
  - 1.7 小结
- 2. 深度优先遍历（DFS）
- - 2.1 概念
  - 2.2 最终实现
  - 2.3 复杂度分析
  - 2.4 遍历序列
  - 2.5 深度优先生成树
  - 2.6 图的遍历与图的连通性
  - 2.7 小结

图

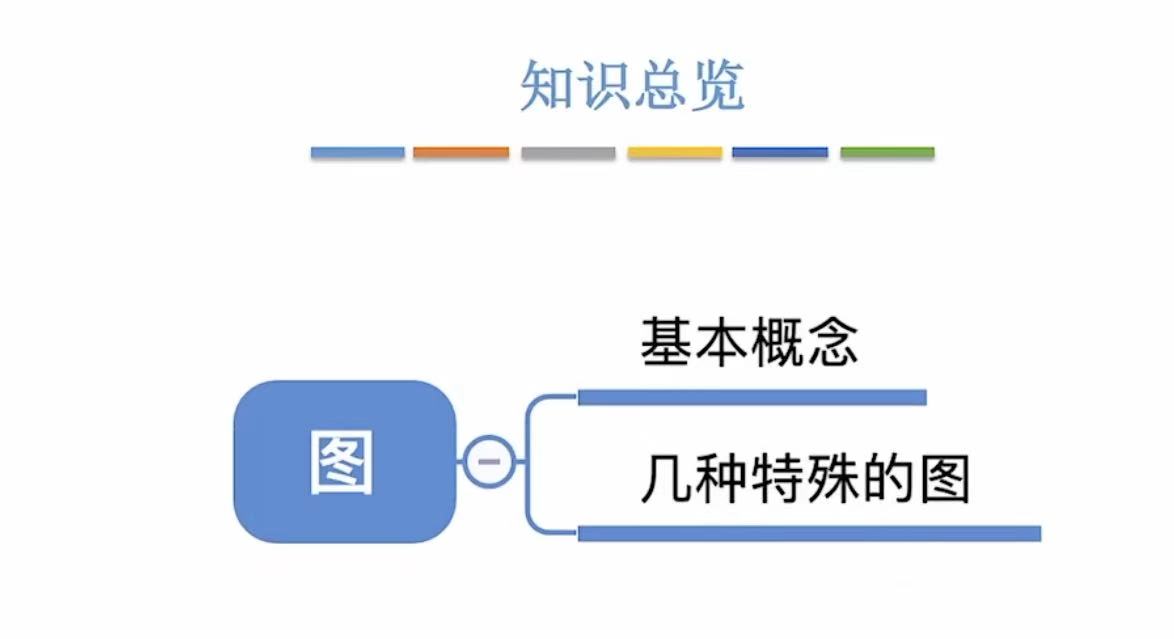

请添加图片描述

1. 基本概念

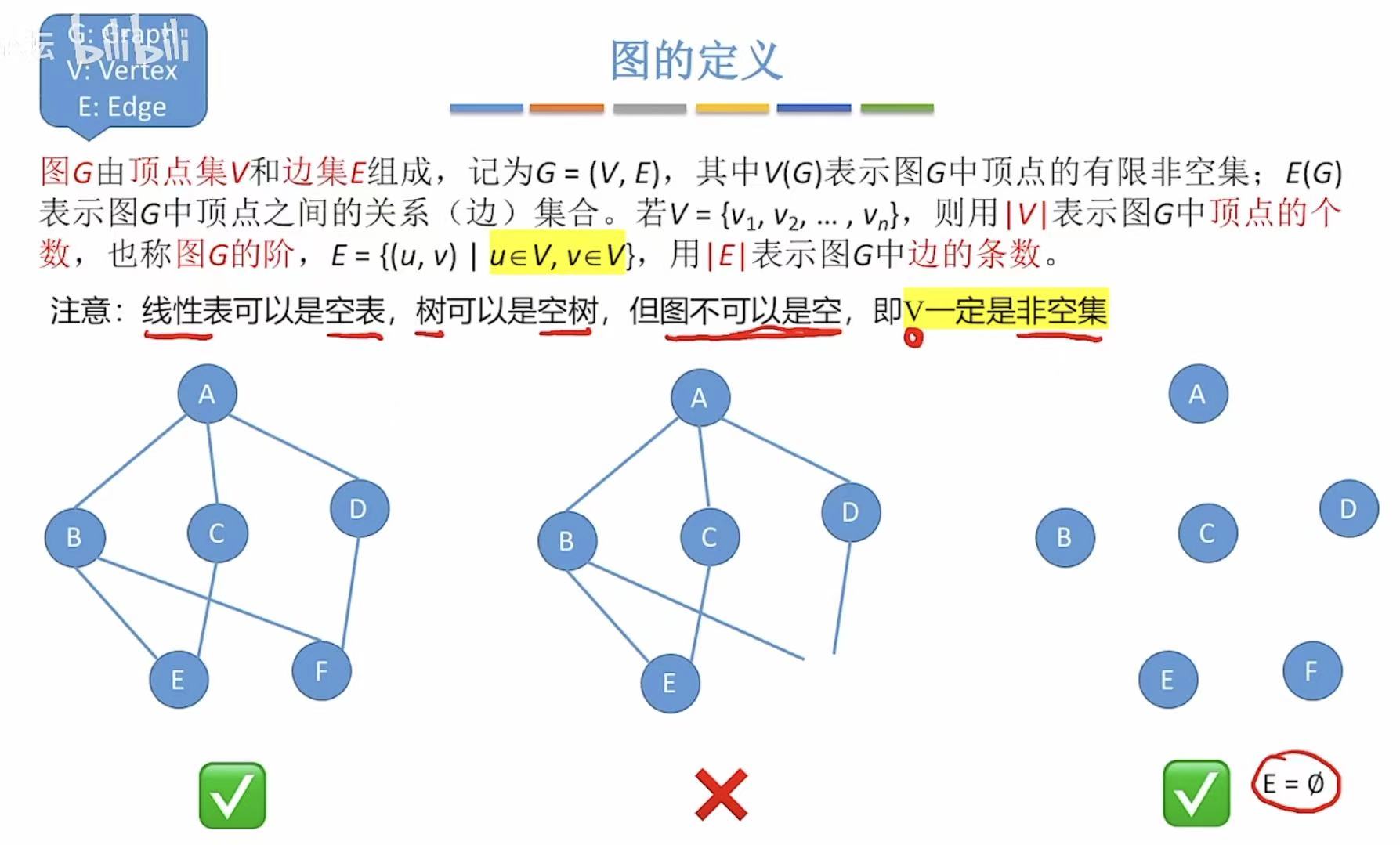

1.1 定义

图：G 顶点+边
顶点：V |V|–>顶点个数
边：E |E|–>边的个数
图可以没有边，但一定不能没有顶点。

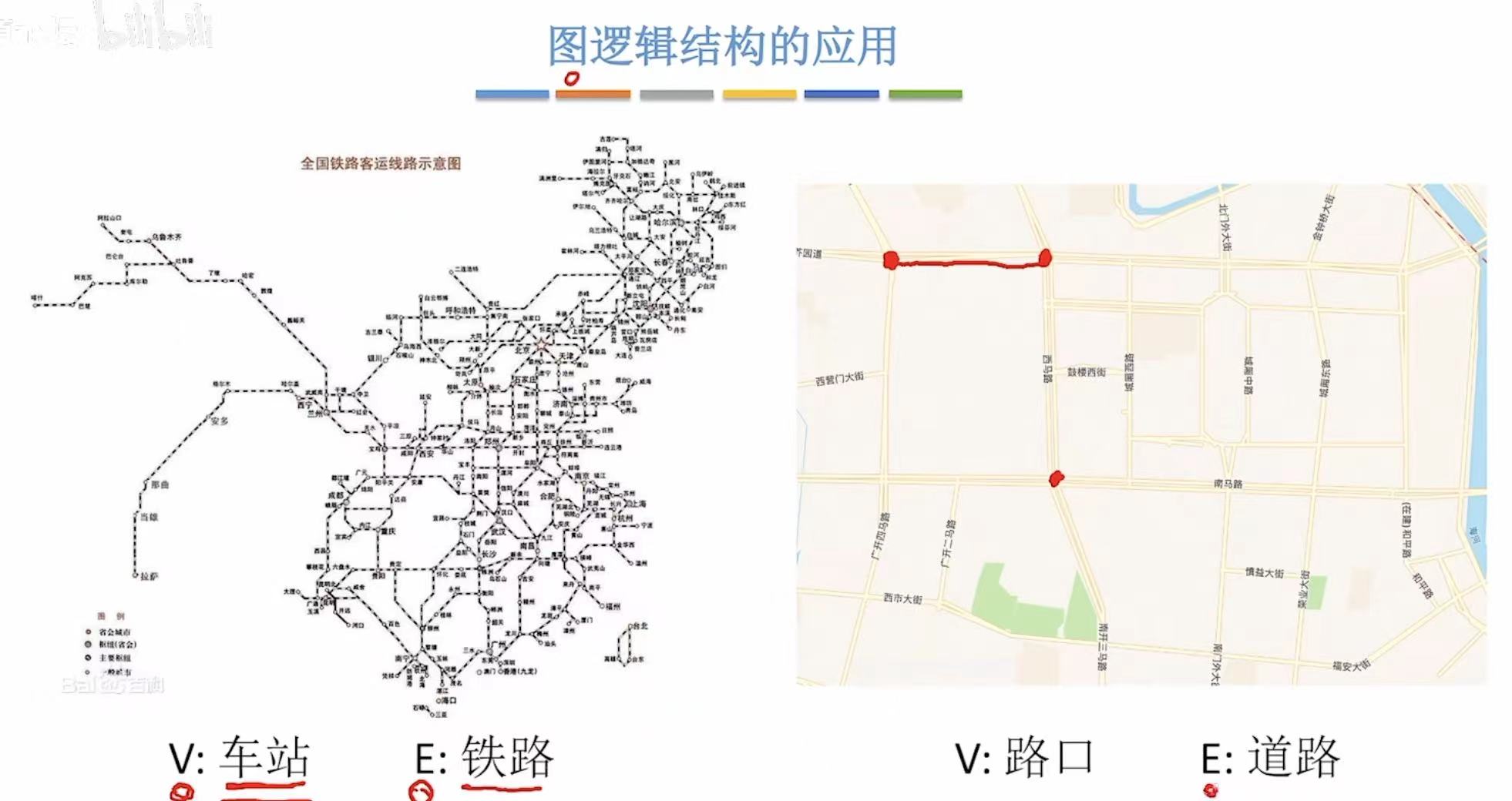

1.2 应用

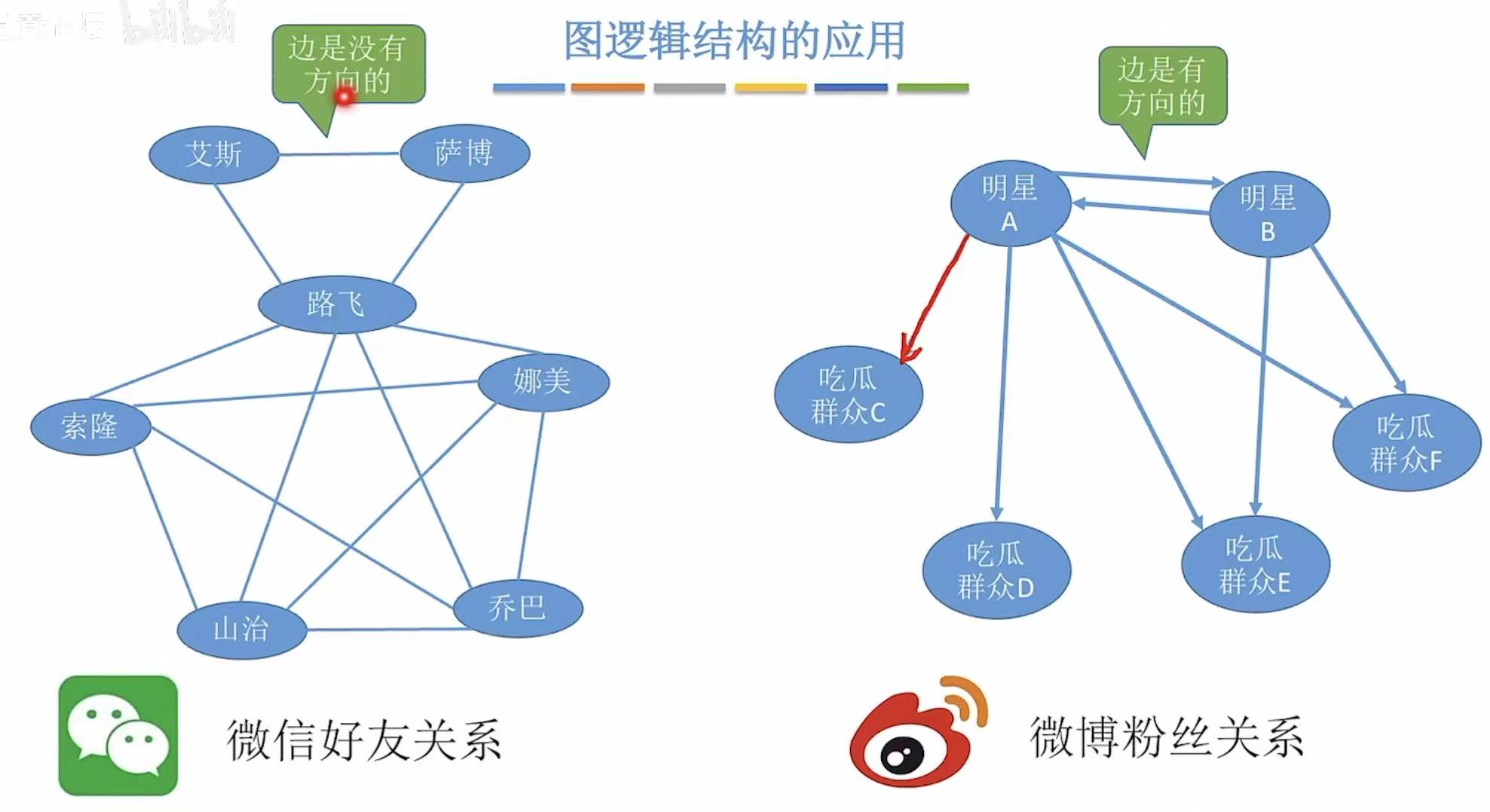

图可以应用于各种线路，比如铁路和地图。顶点相当于具体位置，边相当于道路路线。请添加图片描述图也可以用来表示各种关系，顶点相当于每个个体，边相当于每个人之间的关系。

1.3 普通图

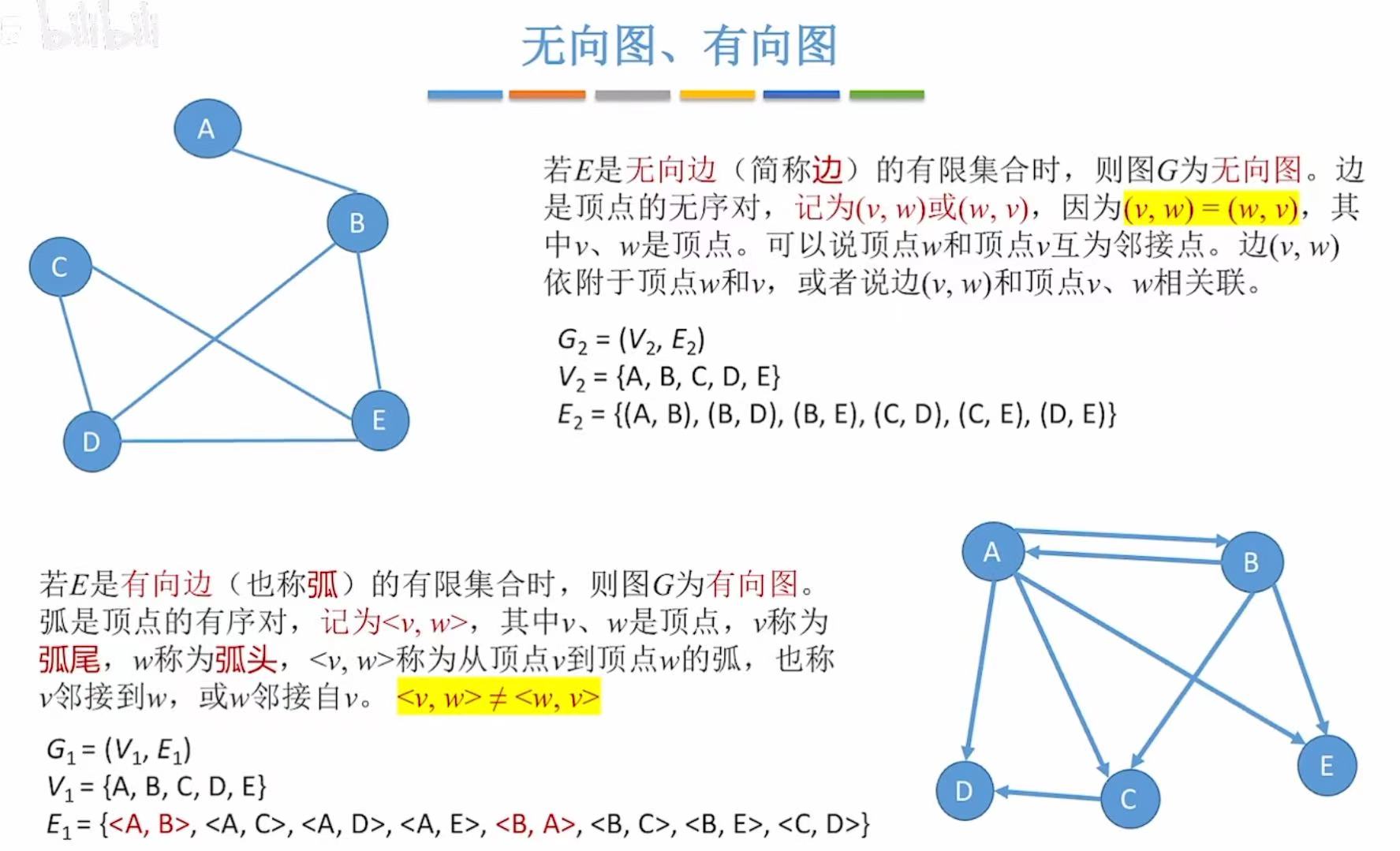

从上一个图，我们可以看出第一个图的边是没有箭头的，这就是无向图。
第二个图的边是有箭头的，这就是有向图，因为每个个体之间的指向是有区别的。比如明星–>粉丝：明星的动态被关注自己的人看见，但是明星看不到粉丝的动态。

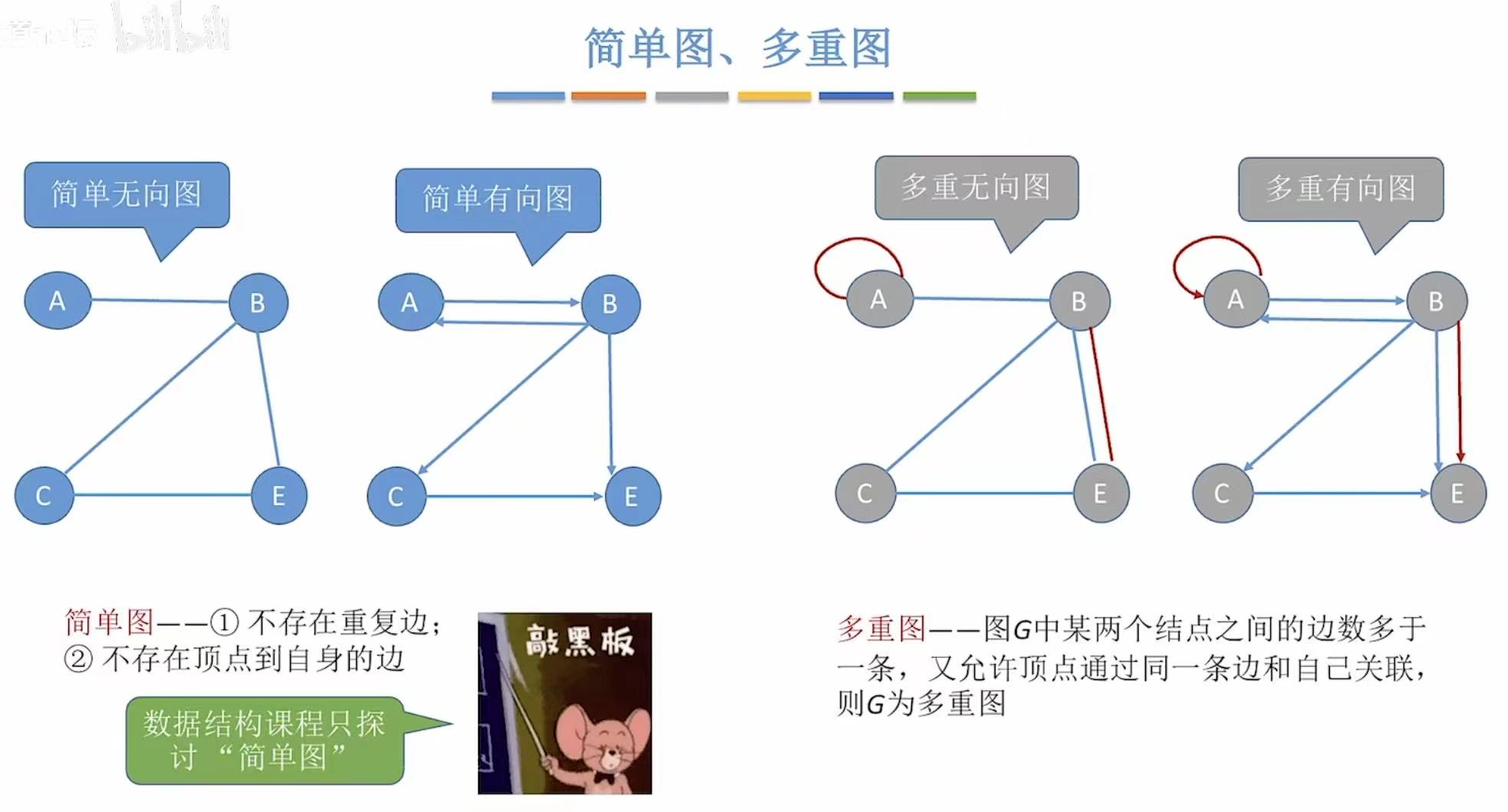

简单图：不存在重复边、不存在顶点到自身的边。
多重图：上面的都允许。
在数据结构中，我们只讨论简单图。

1.4 顶点相关

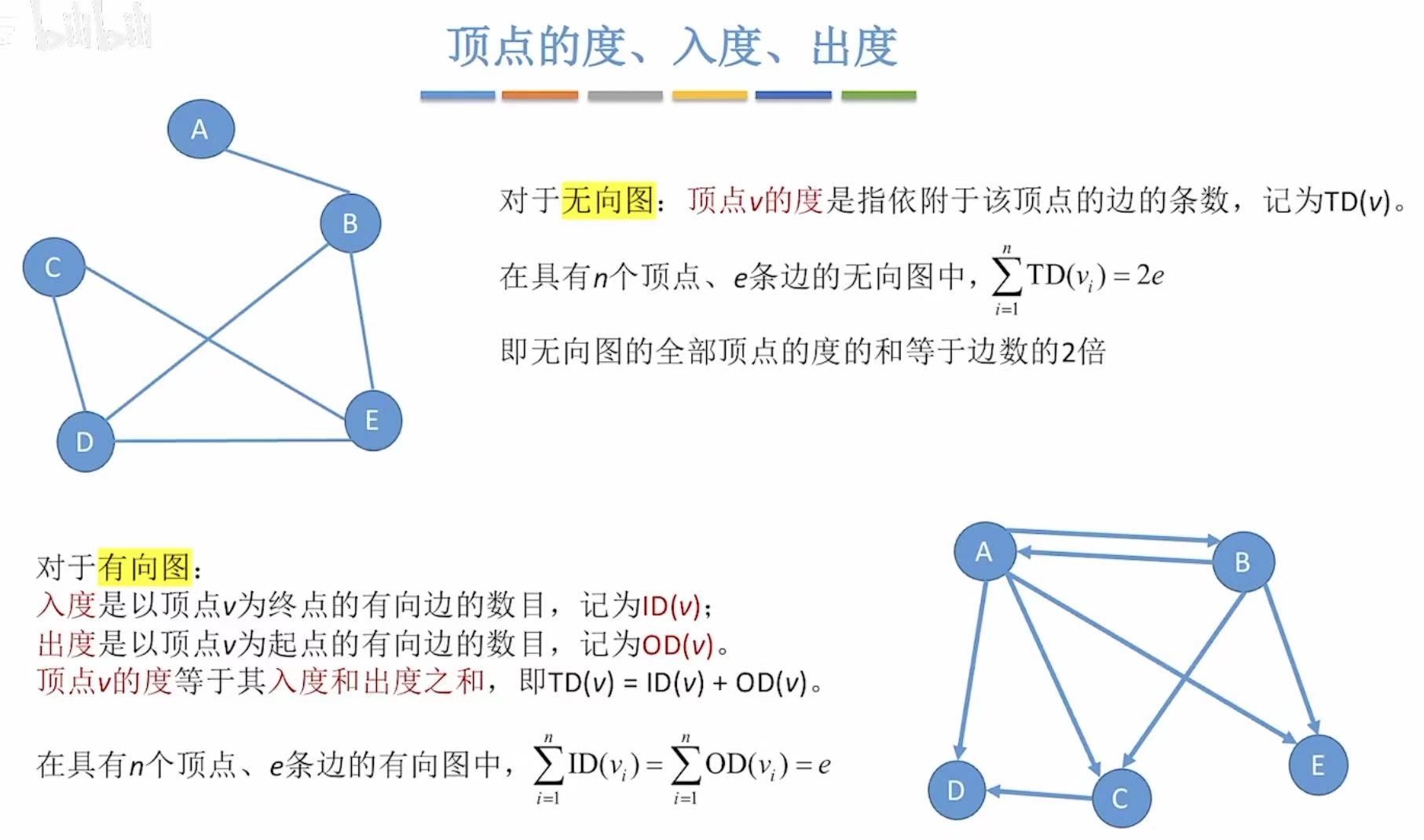

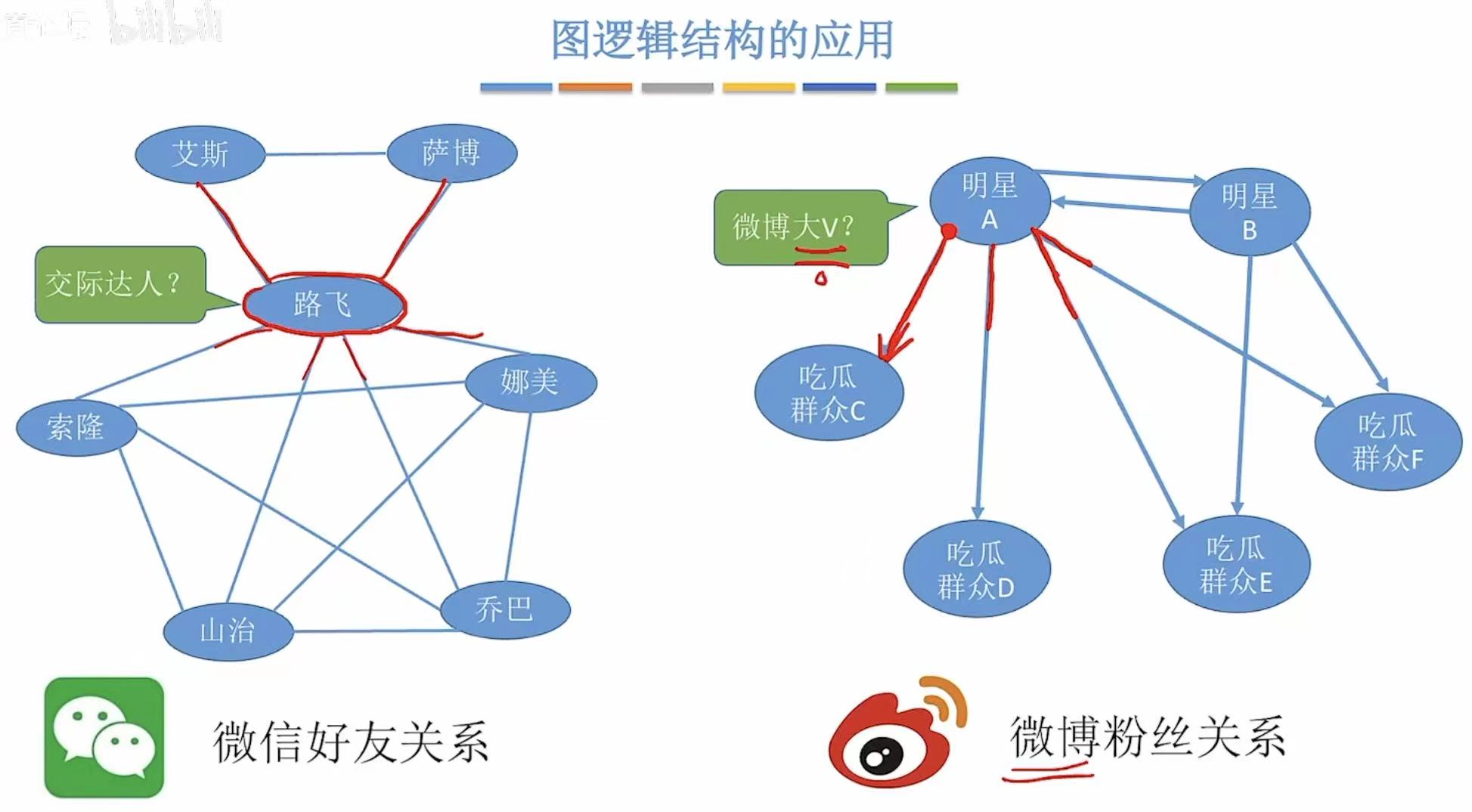

话说回来，那么我们应该怎样判断一个人是交际大人或者是微博大V呢？我们就需要看这个人的顶点连接的边有的多少，这个边的条数就叫做度。请添加图片描述

无向图：顶点的度就是该顶点的边的条数。
有向图：因为是有方向的，所以又根据箭头和非箭头的两边分为入度和出度。入度：被箭头指的点就是入度。出度：没被箭头指的点就是出度。顶点的度就是入度和出度的和。

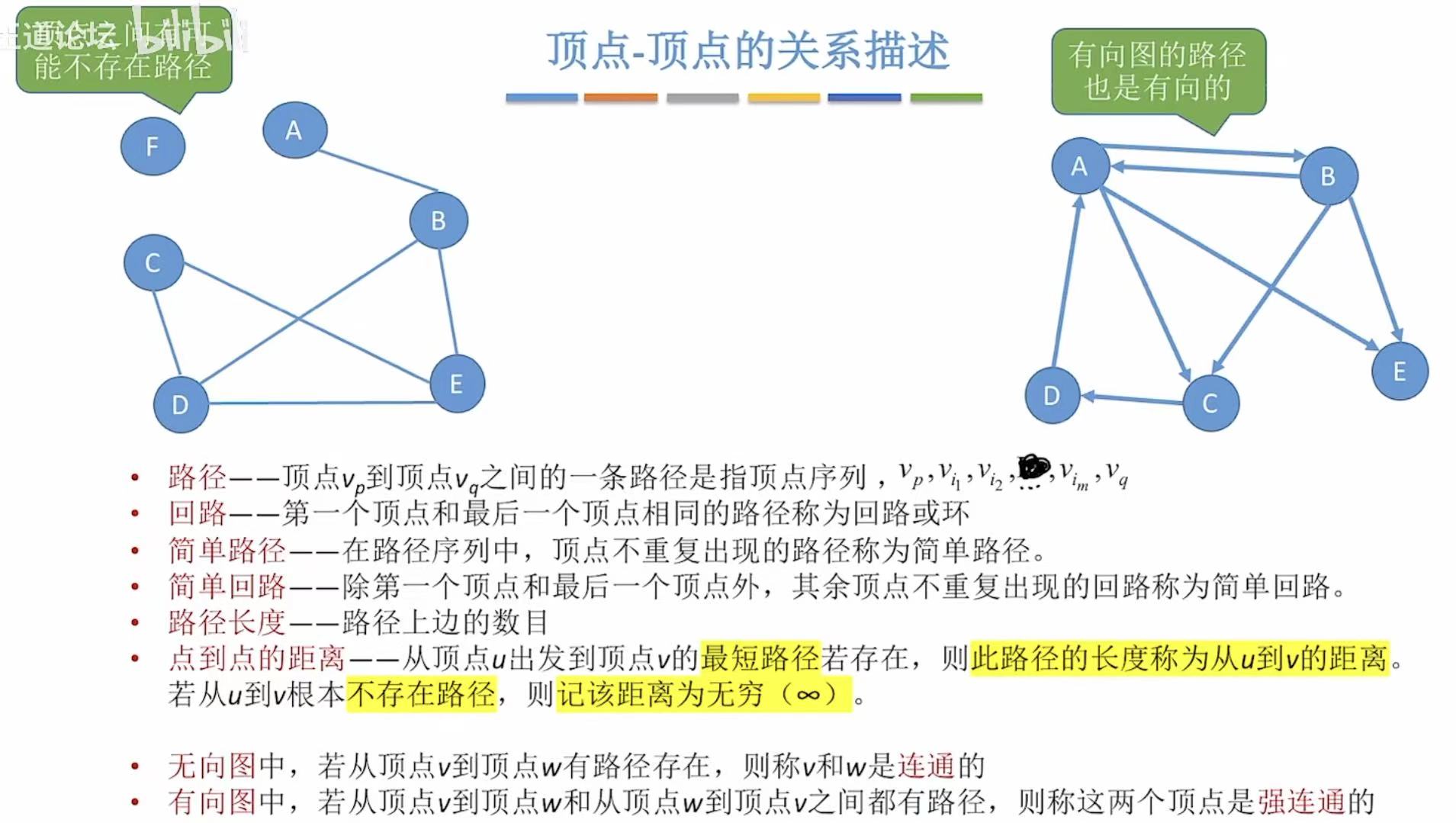

路径：比如C到E的路径–>CE、CDE、CDBE
回路：右图中的回路 —— A ↔ B（来回）
上面举的几个例子都是简单路径/回路。
路径长度：CE的路径长度就是1.
点到点的距离：比如左图A到E的最短路径是ABE，那么点到点的距离就是2.
连通：A可以到B，就是连通。
强连通：A可以到B，B可以到A，就是强连通。

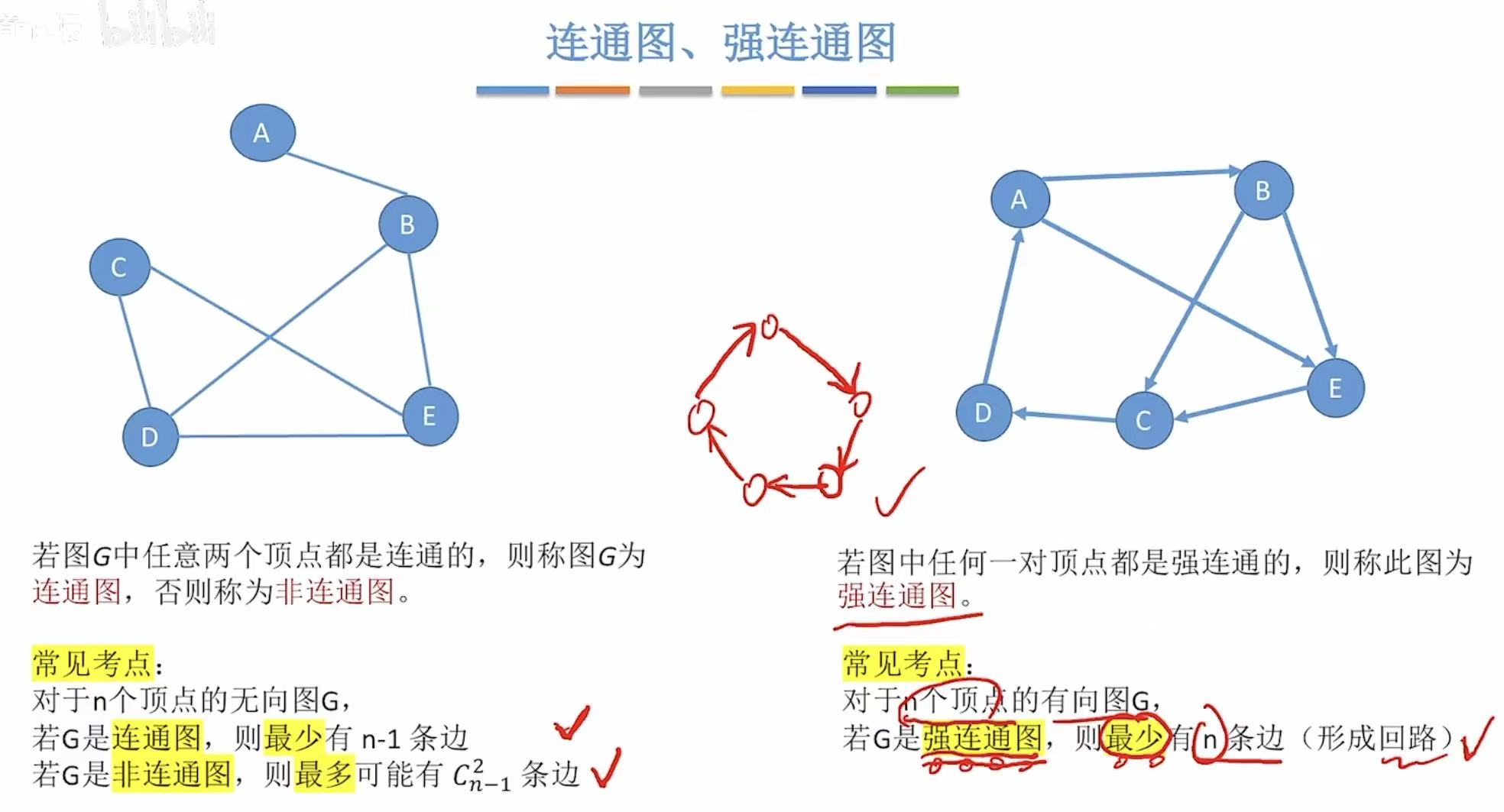

连通图：任意两点都能走得通。

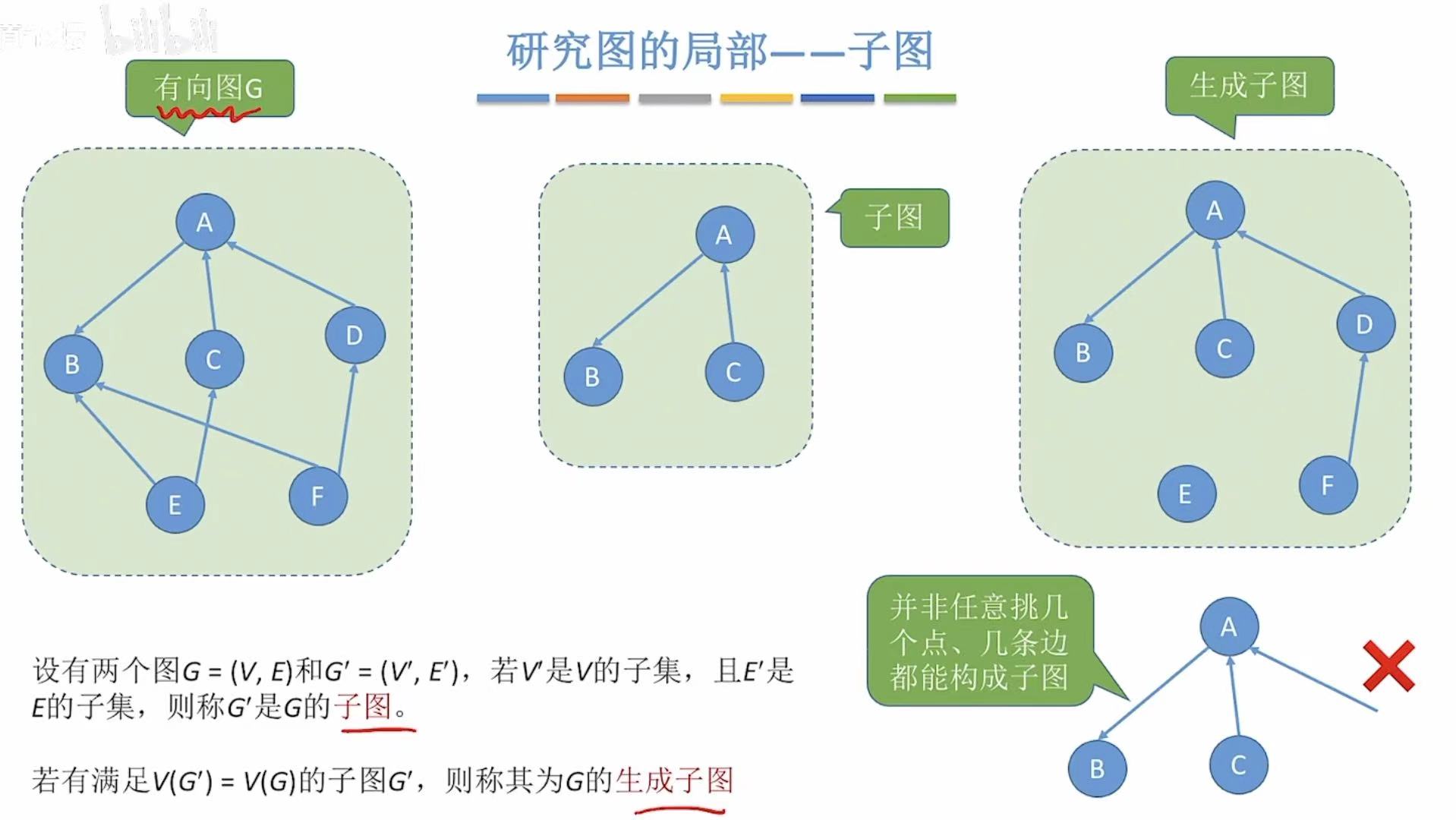

强连通图：任意两点可以正向走得通，也可以反向走得通。子图：从整体图上拆下来的图。老规矩，可以没边但是不能没顶点。

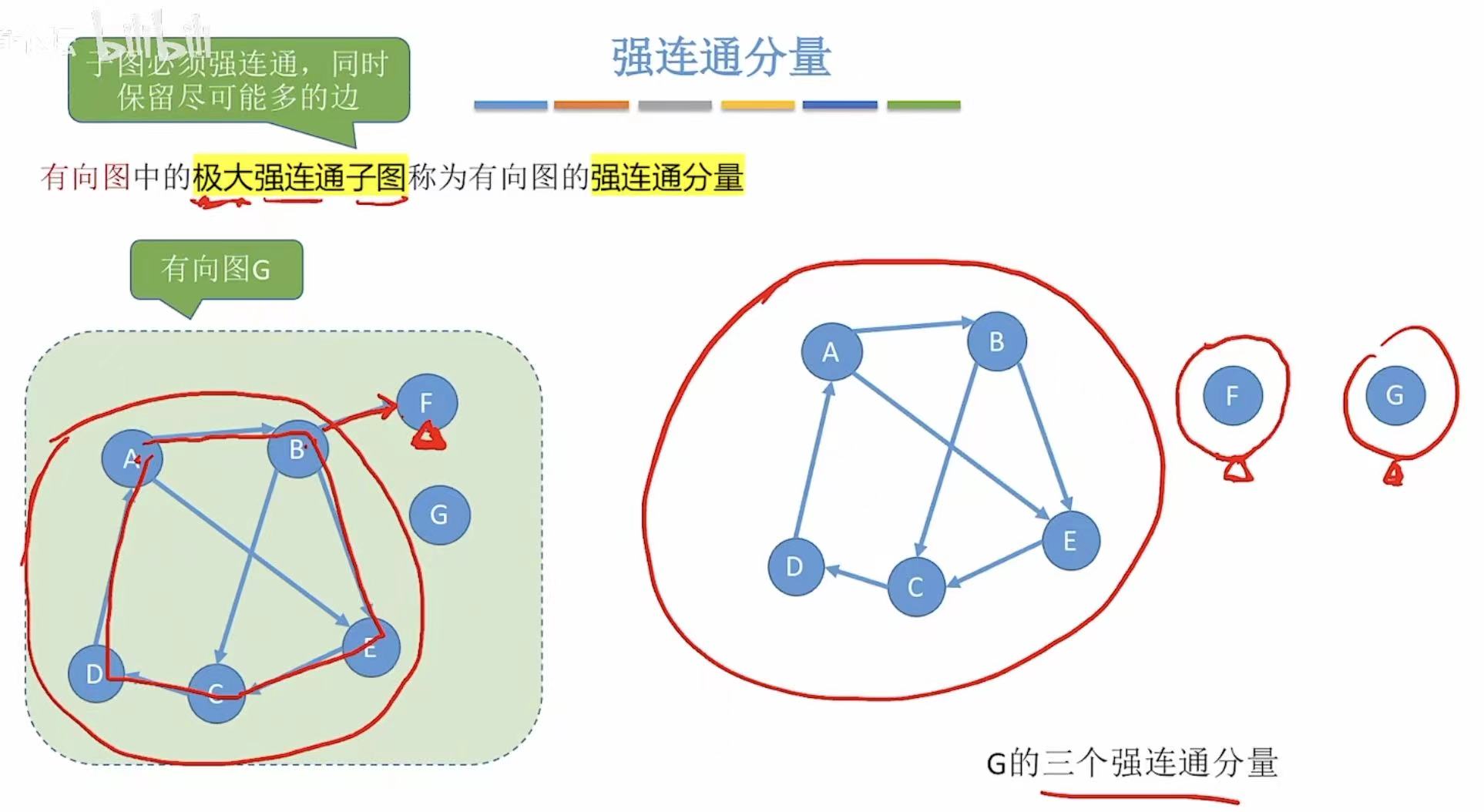

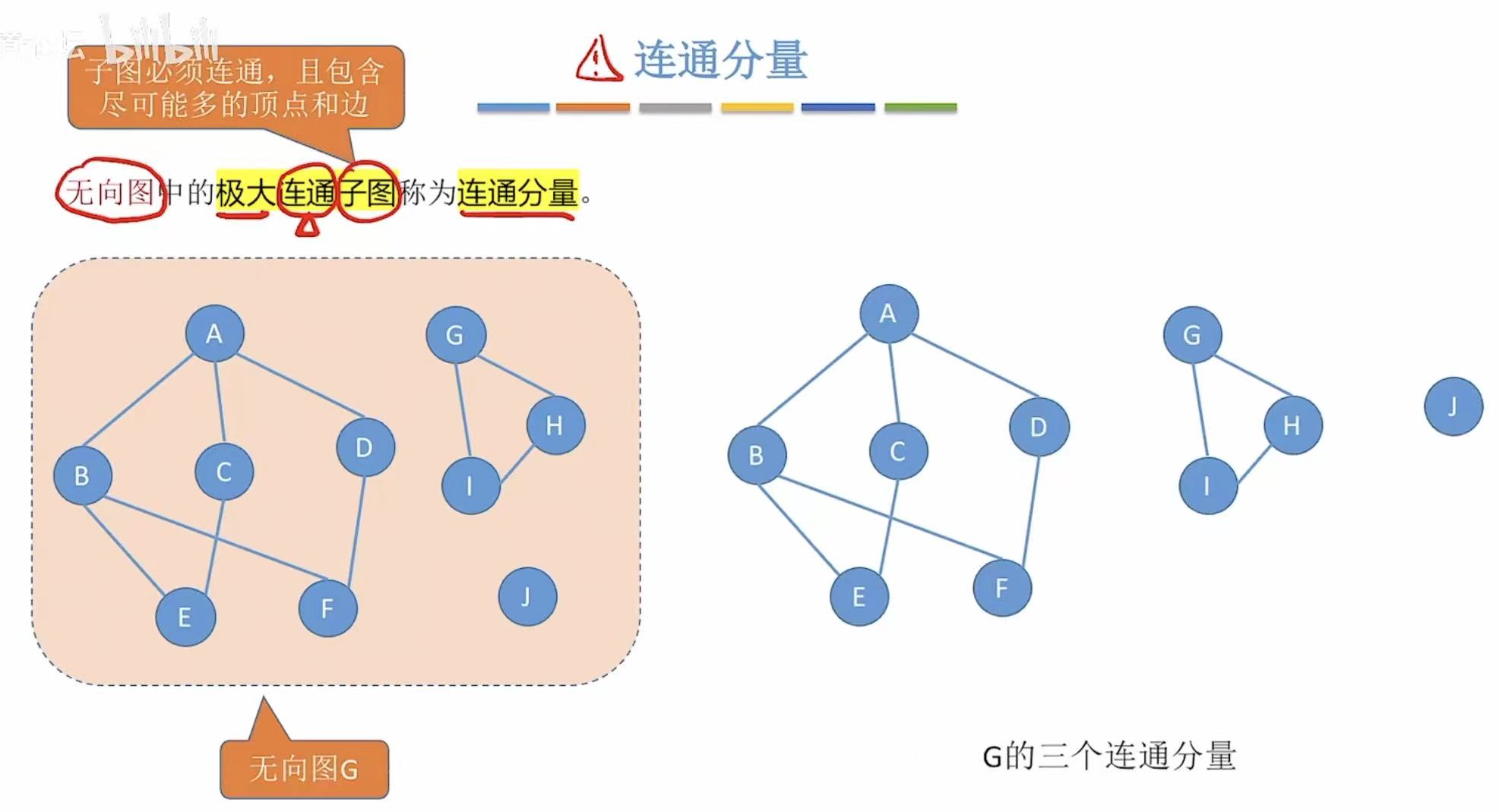

1.5 (强)连通分量

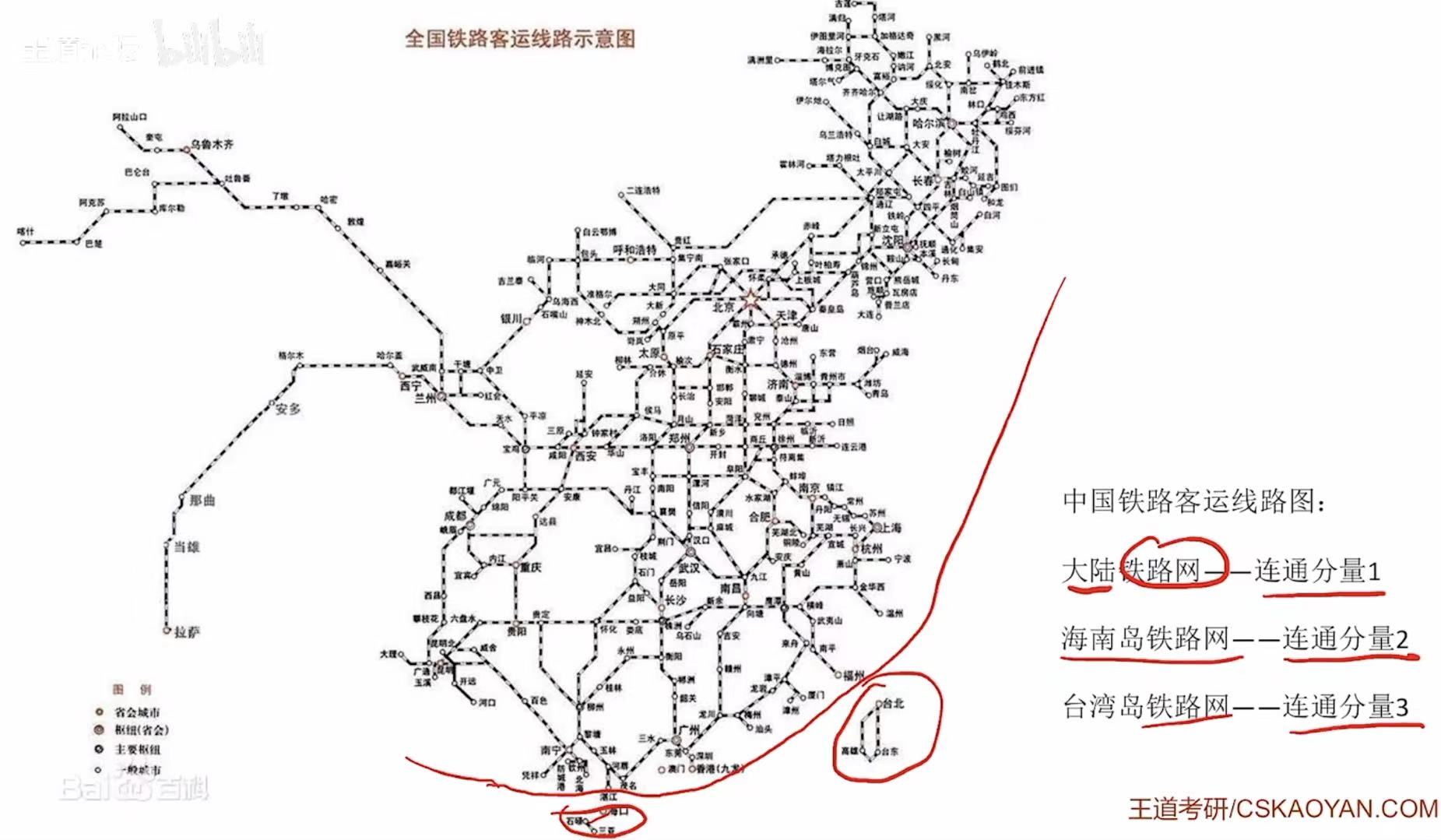

连通分量：几个内部全部连通的、但是外部相互之间不连通的个体。请添加图片描述如图：

大陆之中的顶点相互之间全部连通，所以这是一个连通分量。
海南岛和台湾岛内部的顶点也是全部连通的，所以这是两个连通分量。
但是这三者之间不是相互连通的，所以这三个是独立的连通分量。同理。（一坨一个分量）

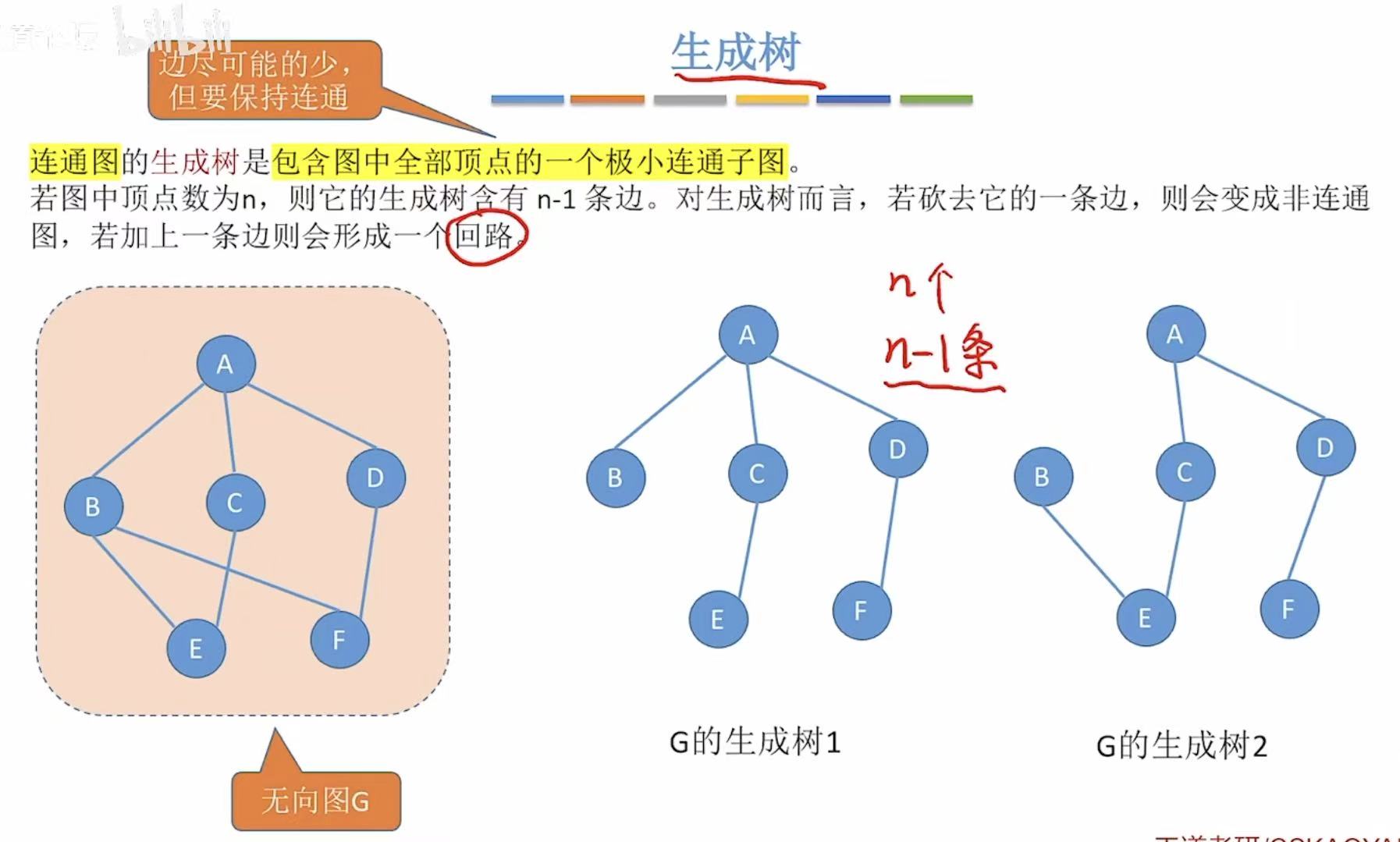

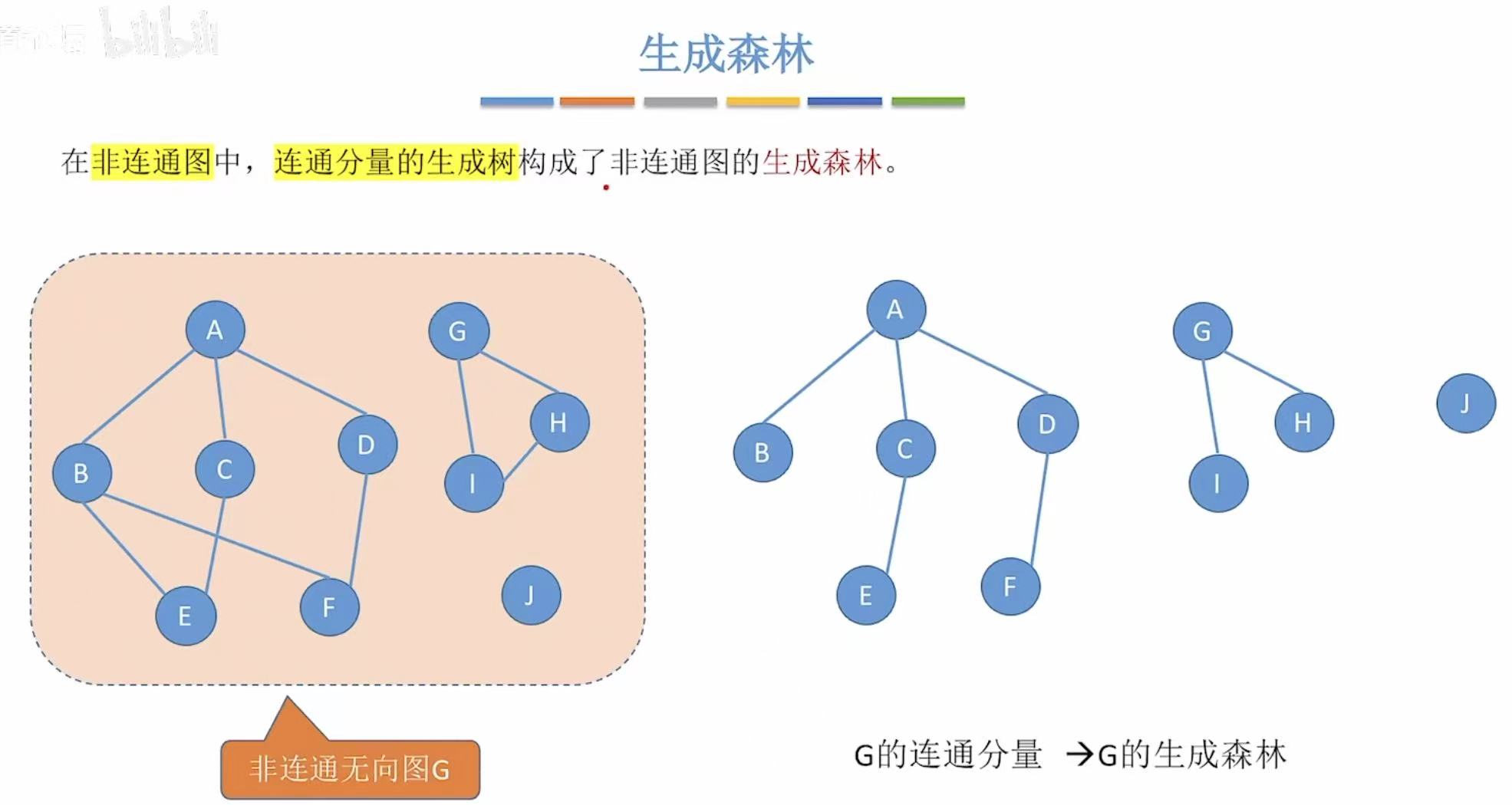

1.6 生成树/森林

边尽可能少+保持连通请添加图片描述

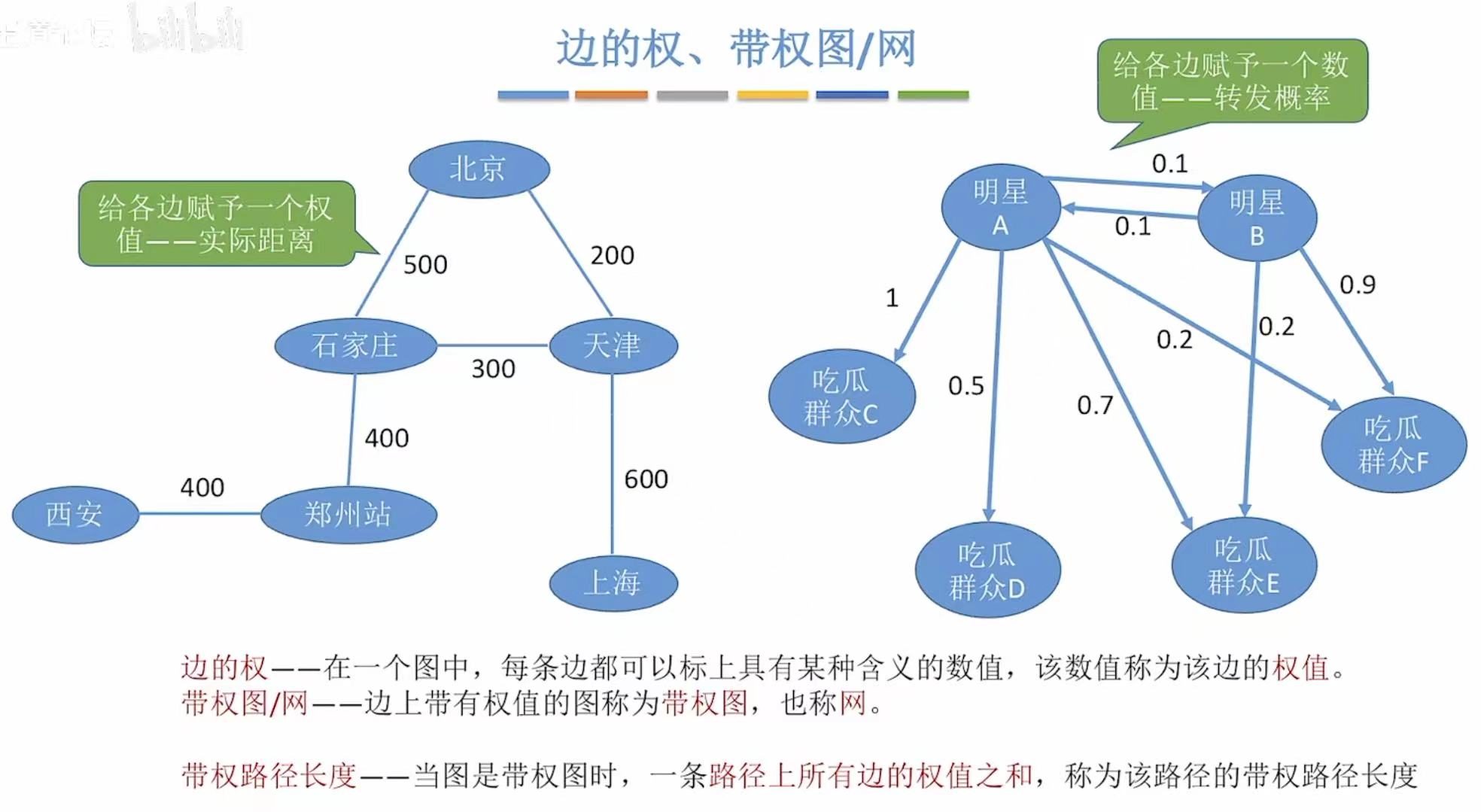

1.7 边的权

通过给每个边赋予一个权值，就可以代入具体的应用：比如修铁路看怎么修成本最低神马的。有权值的图就叫做带权图，也叫网。请添加图片描述

2. 特殊的图

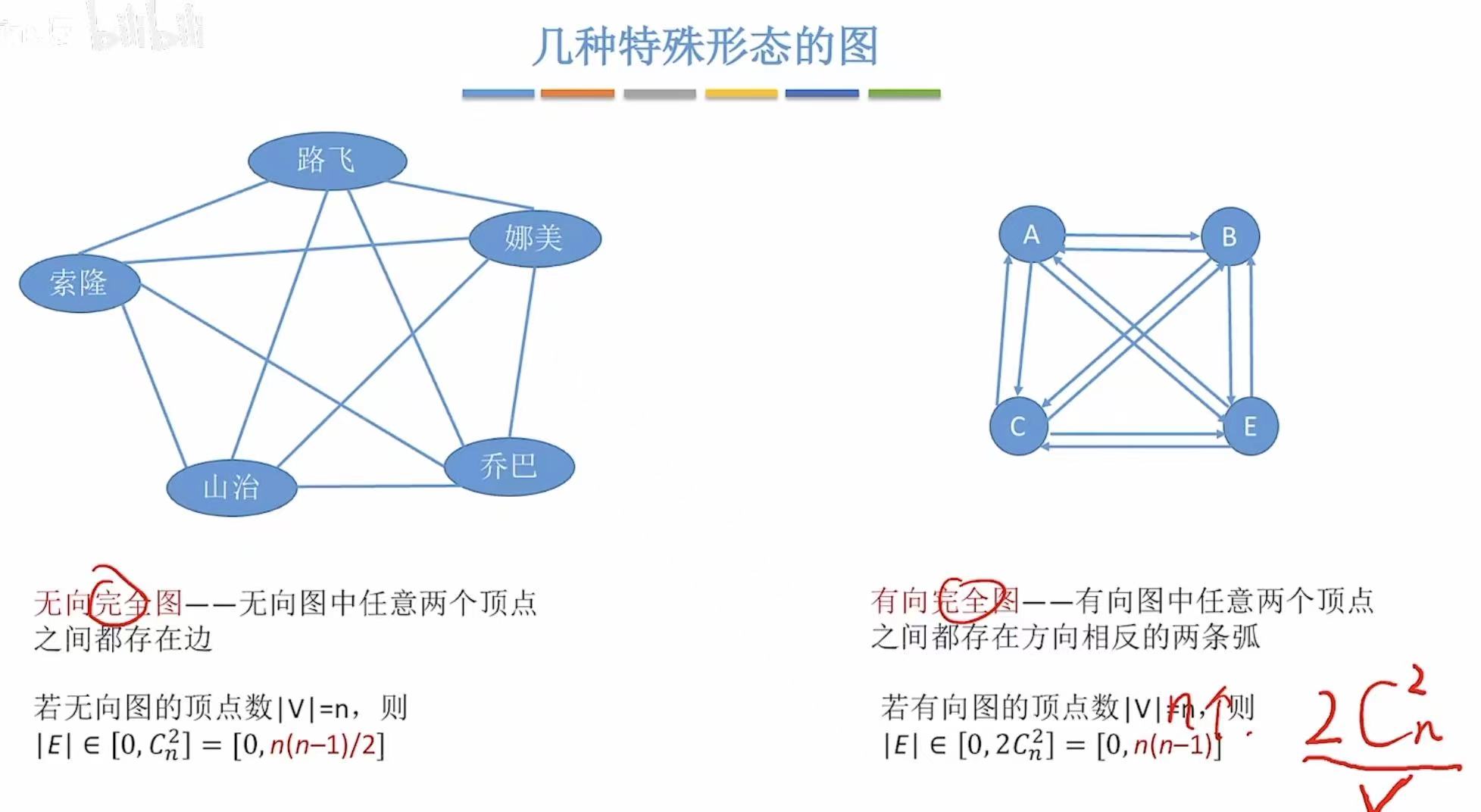

无向完全图：重在完全，每个顶点之间都有一条直接的边。
有向完全图：同上，不过有箭头。

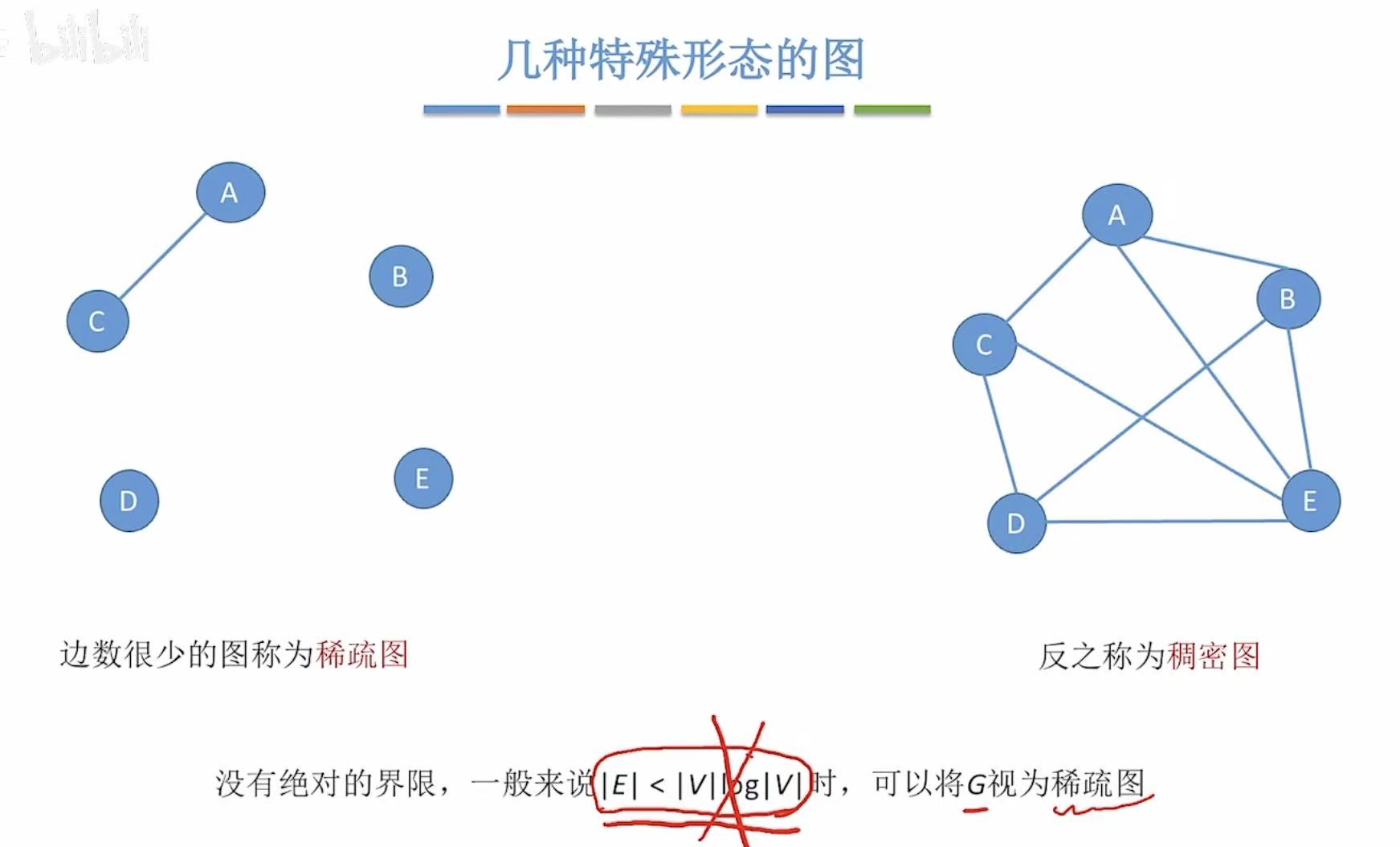

稀疏图：边数很少。
稠密图：和稀疏图相反。
了解就好。特殊到和树/森林长得一模一样。

3. 小结

请添加图片描述

图的存储

请添加图片描述

1. 邻接矩阵

1.1 概念

无向图：横纵轴表示含义相同，仅表示这两点之间有没有边，有1无0.
有向图：纵–>横，纵就是没箭头的那端，横就是有箭头的那段。

#define MaxVertexNum 100 // 定义图中顶点数目的最大值（最多100个顶点）

// 定义图的结构体：MGGraph（Matrix Graph）
typedef struct {
char Vex[MaxVertexNum]; // 顶点表：存储所有顶点的信息（如字符、数字等）
// 这里用 char 类型，比如 'A', 'B', 'C' 等
// 可以改为更复杂类型（如结构体）来存更多信息

int Edge[MaxVertexNum][MaxVertexNum]; // 邻接矩阵：存储边的关系
// Edge[i][j] 表示顶点 i 到顶点 j 是否有边
// 无向图：Edge[i][j] == Edge[j][i]
// 有向图：方向不同，值可能不同
// 值为 0 表示无边，1 或权重表示有边

int vexnum, arcnum; // 图的当前实际顶点数和边数（弧数）
// vexnum：当前有多少个顶点被使用
// arcnum：当前有多少条边（或弧）
} MGGraph;

请添加图片描述就是有边的标1，没有边的标0.

无向图：行或列的1的个数。
有向图：出度–>行；入度–>列；

1.2 带权图

带权就可以将之前的0和1替换成∞和对应的权值。

#define MaxVertexNum 100 // 定义图中顶点数目的最大值（最多100个顶点）

#define INFINITY INT_MAX // 宏定义常量“无穷”：用 int 类型的最大值表示不可达
// 在实际算法中（如 Dijkstra），若两点无路径，则设为 INF

typedef char VertexType; // 定义顶点的数据类型：这里用 char 表示顶点（如 'A', 'B'）
// 可以改为其他类型（如 int、string 或结构体）

typedef int EdgeType; // 定义边的权值类型：这里用 int 表示边的权重（如距离、代价等）
// 也可以是 float、double 等

typedef struct {
VertexType Vex[MaxVertexNum]; // 顶点表：存储所有顶点的信息
// 比如 Vex[0]='A', Vex[1]='B', …

EdgeType Edge[MaxVertexNum][MaxVertexNum]; // 邻接矩阵：存储边的权值
// Edge[i][j] 表示从顶点 i 到顶点 j 的边权
// 如果没有边，则设为 INFINITY（表示“无穷大”）

int vexnum, arcnum; // 图的当前实际顶点数和边数（弧数）
// vexnum：实际使用的顶点数量
// arcnum：实际存在的边的数量
} MGGraph;

请添加图片描述因为研究的是简单图，所以根本不可能出现自己指回自己的情况，所以也可以用0表示这种情况。

1.3 性能分析

因为邻接矩阵存的都是顶点，所以空间复杂度自然就和顶点相关。 |v²|：可以理解为这个邻接矩阵的大小。请添加图片描述

1.4 性质

A[i][j] = 1 表示有边从 i 到 j； A[i][j] = 0 表示无边。

A²[1][4]（即从顶点 1 到顶点 4，长度为 2 的路径数）

k=1：1→1？没有（A[1][1]=0）
k=2：1→2（有），2→4（有） → 路径：1→2→4
k=3：1→3？没有（A[1][3]=0）
k=4：1→4？没有（A[1][4]=0）
只有一条路径：1→2→4 –> 所以 A²[1][4] = 1

1.5 小结

请添加图片描述

2. 邻接表

请添加图片描述

2.1 概念

// 定义最大顶点数（常量）
#define MaxVertexNum 100 // 图中顶点数目的最大值

// 边（或弧）结点结构体：用于存储边的信息
typedef struct ArcNode {
int adjvex; // 表示该边指向的顶点在数组中的下标（即邻接点）
// 例如：A→B，则 adjvex = 1（B 的索引）

struct ArcNode *next; // 指向下一个边结点的指针（形成链表）
// 实现同一顶点的所有邻接点按链表连接

// InfoType info; // 可选：存储边的权值或其他信息（如权重、距离等）
} ArcNode;

// 顶点结点结构体：用于存储顶点及其邻接表
typedef struct VNode {
VertexType data; // 存储顶点的数据（如字符 'A'、'B' 等）
// 可以是 char、int 或更复杂类型

ArcNode *first; // 指向该顶点第一条边（或弧）的指针
// 即：该顶点的邻接表头指针
} VNode, AdjList[MaxVertexNum]; // VNode 是结点类型，AdjList 是顶点数组

// 图的整体结构体：ALGraph（Adjacency List Graph）
typedef struct {
AdjList vertices; // 顶点数组：存储所有顶点和它们的邻接表
// vertices[i] 就是第 i 个顶点的 VNode 结构

int vexnum, arcnum; // 图的当前实际顶点数和边数（弧数）
// vexnum：实际使用的顶点数量
// arcnum：实际存在的边的数量
} ALGraph;

请添加图片描述类比树的孩子表示法，具体可见：孩子表示法空间复杂度：

无向图：直接看这个表=顶点|V|+双倍的边2|E|
有向图：也是直接看表=顶点|V|+边|E|
邻接矩阵：因为就0和1来表示，顶点都是按字母顺序排列的，所以表示方式唯一。
邻接表：因为后面用链表链接的序号可以随意排序，所以表示方式并不唯一。

2.2 小结

请添加图片描述

3. 十字链表法

请添加图片描述前两种存储方式的缺点：

邻接表：和树的孩子表示法相同的缺点，都是data不好找。
邻接矩阵：因为直接是一个这么宽的表，太浪费空间了。全新优化版–>十字链表法：
空间复杂度：ABCD–>顶点|V|+01、02…七个长方形对应七个边–>|E|
橙色：别人指向自己
绿色：自己指向别人对比之前：

4. 邻接多重表

因为用来存无向图，所以顶点后面就不需要分橙or绿了。请添加图片描述空间复杂度：ABCD–>顶点|V|+三个边–>|E|

图的基本操作

请添加图片描述

1. Adjavent–>边存在

邻接矩阵：看这个两个顶点相交的位置是1是0
邻接表：看其中一个顶点后面有没有连着另外一个顶点的编号

无向图：请添加图片描述有向图：

2. Neighbors–>邻接边

邻接矩阵：这个顶点在的这一行有几个1，都是和谁相交有1
邻接表：这个顶点后面都和谁相连

无向图：请添加图片描述有向图：

3. InsertVertex–>插入点

相当于往下初始化一个顶点。请添加图片描述

4. DeleteVertex–>删除点

就是从逻辑上（看起来是这样，但其实还存着，不过新数据可能会给它覆盖掉）把这个点删除。请添加图片描述

5. RemoveEdge–>删除边

邻接矩阵：相交的点置为0
邻接表：后面相连的直接砍掉

6. FirstNeighbor–>第一个邻接点

邻接矩阵：一行中从左往右看到的第一个1
邻接表：与表格直接相连的长方形

无向图：请添加图片描述有向图：

7. NextNeighbor–>下一个邻接点

邻接矩阵：

从列 y+1 开始，向右扫描第 x 行；
找到第一个 A[x][j] == 1 的列 j；
返回 j（即下一个邻接点）；
如果找不到，返回 -1（表示无更多邻接点）。
NextNeighbor(2, 1) → 从列2开始找，第一个1在列3 → 返回3

邻接表：

遍历顶点 x 的邻接链表；
找到 adjvex == y 的那个 ArcNode 节点；
返回该节点的 next->adjvex（如果 next 存在）；
否则返回 -1。

8. 获取/设置权值

请添加图片描述

图的遍历

请添加图片描述

1. 广度优先遍历（BFS）

广度优先遍历：就是一个顶点和谁相邻，就把相邻的点全部遍历到，再反复重复这个过程。

1.1 与树的广度优先遍历之间的联系

区别：遍历的过程中，树不可能有访问过的结点，而图可能会有访问过的顶点。请添加图片描述

1.2 代码实现

比如挑2作为开始遍历的点
FirstNeighbor就可以以2为中心，找这个顶点的第一个邻接点–>1
NextNeighbor就可以在“2 的邻接点列表中”，找到紧跟在 1 后面的那个邻接点5。

// 访问标记数组：记录每个顶点是否已被访问过
// 初始时所有值都为 false（未访问）
bool visited[MAX_VERTEX_NUM]; // 访问标记数组

// 广度优先遍历函数
void BFS(Graph G, int v) {
visit(v); // 访问起始顶点 v（如打印或处理数据）

visited[v] = TRUE; // 将顶点 v 标记为已访问

Enqueue(Q, v); // 将顶点 v 入队列 Q（准备开始遍历）

while (!isEmpty(Q)) { // 当队列不为空时，继续遍历
DeQueue(Q, v); // 从队列中取出一个顶点 v（先进先出）

// 遍历当前顶点 v 的所有邻接点 w
// 使用 FirstNeighbor 和 NextNeighbor 枚举所有邻接点
for (w = FirstNeighbor(G, v); w >= 0; w = NextNeighbor(G, v, w)) {
if (!visited[w]) { // 如果邻接点 w 还未被访问
visit(w); // 访问该邻接点 w
visited[w] = TRUE;// 标记为已访问
EnQueue(Q, w); // 将 w 入队列，等待后续处理
}
}
}
}

请添加图片描述

1.3 遍历序列

请添加图片描述

邻接矩阵：因为就0和1来表示，顶点都是按数字顺序排列的，所以表示方式唯一。
邻接表：因为后面用链表链接的序号可以随意排序，所以表示方式并不唯一。

1.4 最终实现

如果是非连通图，就没办法全部遍历到，所以我们就需要扩充我们的结点表，让没遍历到的结点进行遍历。

// 访问标记数组：记录每个顶点是否已被访问过
// 初始时所有值都为 false（未访问）
bool visited[MAX_VERTEX_NUM]; // 访问标记数组

// 对图 G 进行广度优先遍历的主函数
void BFSTraverse(Graph G) {
// 初始化访问标记数组：将所有顶点标记为“未访问”
for (i = 0; i < G.vexnum; ++i) {
visited[i] = FALSE; // 所有顶点初始状态为未访问
}

// 初始化辅助队列 Q（用于 BFS 遍历）
InitQueue(Q); // 创建空队列

// 遍历图中的每一个顶点（处理非连通图）
for (i = 0; i < G.vexnum; ++i) {
// 如果当前顶点 i 尚未被访问
if (!visited[i]) {
// 从该顶点出发，进行一次 BFS 遍历
BFS(G, i); // 调用 BFS 函数，遍历以 i 为起点的连通分量
}
}
}

// 广度优先遍历函数（从顶点 v 开始）
void BFS(Graph G, int v) {
visit(v); // 访问起始顶点 v（如打印或处理数据）

visited[v] = TRUE; // 将顶点 v 标记为已访问

Enqueue(Q, v); // 将顶点 v 入队列 Q（准备开始遍历）

while (!isEmpty(Q)) { // 当队列不为空时，继续遍历
DeQueue(Q, v); // 从队列中取出一个顶点 v（先进先出）

// 遍历当前顶点 v 的所有邻接点 w
// 使用 FirstNeighbor 和 NextNeighbor 枚举所有邻接点
for (w = FirstNeighbor(G, v); w >= 0; w = NextNeighbor(G, v, w)) {
// 如果邻接点 w 还未被访问
if (!visited[w]) {
visit(w); // 访问该邻接点 w
visited[w] = TRUE;// 标记为已访问
EnQueue(Q, w); // 将 w 入队列，等待后续处理
}
}
}
}

请添加图片描述

1.5 复杂度分析

请添加图片描述

1.6 广度优先生成树

以2为起始点的生成树： 2–>1–>6–>5–>3–>7–>4–>8 请添加图片描述 2–>1–>6–>5–>7–>3–>4–>8 由此可见，访问顺序与路径的不同都会导致生成树的不同。

1.7 小结

请添加图片描述

2. 深度优先遍历（DFS）

请添加图片描述

2.1 概念

请添加图片描述深度优先遍历：就是一个顶点和谁相邻，就先把一边的遍历到底，再遍历另外一边。

如图：先遍历2的左侧–>1–>5。请添加图片描述如图：再遍历另一边一直到底（8）.

// 访问标记数组：记录每个顶点是否已被访问过
// 初始时所有值都为 false（未访问）
bool visited[MAX_VERTEX_NUM]; // 访问标记数组

// 深度优先遍历函数
void DFS(Graph G, int v) {
visit(v); // 访问当前顶点 v（如打印或处理数据）

visited[v] = TRUE; // 将顶点 v 标记为已访问，防止重复访问

// 遍历当前顶点 v 的所有邻接点 w
// 使用 FirstNeighbor 和 NextNeighbor 枚举所有邻接点
for (w = FirstNeighbor(G, v); w >= 0; w = NextNeighbor(G, v, w)) {
// 如果邻接点 w 还未被访问
if (!visited[w]) {
// 递归调用 DFS，从 w 开始继续深入遍历
DFS(G, w);
}
}
}

请添加图片描述

2.2 最终实现

// 访问标记数组：记录每个顶点是否已被访问过
// 初始时所有值都为 false（未访问）
bool visited[MAX_VERTEX_NUM]; // 访问标记数组

// 对图 G 进行深度优先遍历的主函数
void DFSTraverse(Graph G) {
// 初始化访问标记数组：将所有顶点标记为“未访问”
for (v = 0; v < G.vexnum; ++v) {
visited[v] = FALSE; // 所有顶点初始状态为未访问
}

// 遍历图中的每一个顶点（处理非连通图）
for (v = 0; v < G.vexnum; ++v) {
// 如果当前顶点 v 尚未被访问
if (!visited[v]) {
// 从该顶点出发，进行一次 DFS 遍历
DFS(G, v); // 调用 DFS 函数，遍历以 v 为起点的连通分量
}
}
}

// 深度优先遍历函数（从顶点 v 开始）
void DFS(Graph G, int v) {
visit(v); // 访问当前顶点 v（如打印或处理数据）

visited[v] = TRUE; // 将顶点 v 标记为已访问，防止重复访问

请添加图片描述

2.3 复杂度分析

空间复杂度：

最坏：因为是最深，一直顺着到头，所以最坏肯定就是一排到头。
最好：肯定就是八面玲珑，看完2的看3的，看完4的看5的，像买鸡排一样把摊主围起来。

2.4 遍历序列

请添加图片描述

邻接矩阵：因为就0和1来表示，顶点都是按数字顺序排列的，所以表示方式唯一。
邻接表：因为后面用链表链接的序号可以随意排序，所以表示方式并不唯一。

2.5 深度优先生成树

同上。请添加图片描述

2.6 图的遍历与图的连通性

请添加图片描述

2.7 小结

请添加图片描述
