【工控入门到精通】四层电梯PLC控制：从呼叫优先到楼层互锁，一篇全通关

摘要

    针对传统继电器—接触器控制电梯存在的接线复杂、可靠性低、故障排查困难、功能扩展不便等缺陷，设计一套以可编程逻辑控制器（PLC） 为核心的四层电梯控制系统，系统选用西门子S7-1200系列PLC作为主控单元，搭配变频调速模块、楼层检测传感器、门机执行机构、内外呼梯按钮及楼层显示单元，完成硬件选型、I/O地址分配与电气控制回路搭建。软件采用梯形图模块化编程，实现内选指令登记、外呼信号响应、自动定向运行、精准平层停靠、自动开关门、超载保护、故障报警与顺向截梯等核心控制逻辑。系统具备响应迅速、运行平稳、抗干扰能力强、调试与维护便捷、可扩展性优良等特点。经仿真调试验证，该控制系统可稳定实现四层电梯的安全、高效自动化运行，满足民用建筑垂直交通的使用要求，兼具工程实用价值与教学实践意义。

第一章：背景与核心逻辑

    在楼宇垂直交通日益普及的今天，四层电梯作为中小型写字楼、居民楼、商用展厅的核心配套，其运行的高效性、安全性与稳定性直接关系到人们的出行体验与楼宇运维效率，随着工业自动化技术的迭代升级，传统继电器控制的电梯系统因接线繁杂、故障率高、维护不便、扩展性差等痛点，逐渐难以适配现代楼宇对智能控制的需求，而可编程逻辑控制器（PLC）凭借高可靠性、编程灵活、抗干扰能力强、易维护等突出优势，成为四层电梯控制系统的核心首选，推动小型电梯控制从“机械操控”向“智能精准”转型，这也是基于PLC的四层电梯控制系统设计的核心初衷与行业必然趋势。

    从行业背景来看，当前小型楼宇建设呈现集约化、智能化趋势，四层电梯无需复杂的多梯联动，却对控制精度、响应速度和安全防护有着刚性要求——既要实现乘客呼梯、选层、开关门的便捷操作，也要规避冲顶、蹲底、门夹人、超载等安全隐患，同时需降低运维成本、提升设备使用寿命。PLC作为工业控制领域的“通用大脑”，其循环扫描的工作机制的可快速响应各类信号，丰富的I/O接口可灵活对接电梯的呼梯按钮、楼层传感器、门机、曳引电机等部件，无需大规模改动硬件即可实现功能升级，完美契合四层电梯“简洁高效、安全可靠、低成本易运维”的核心需求，也成为工业自动化教学与小型商用项目中最具代表性的实践场景之一。

    该系统设计的核心逻辑框架，以PLC为控制核心，围绕“信号采集—逻辑运算—指令输出—安全反馈”四大环节构建闭环控制，兼顾实用性与专业性，整体可概括为“一个核心、四大模块、三重保障”，一个核心即PLC主控单元（常用西门子S7-1200等适配型号），承担整个系统的指令解析、逻辑判断与统筹调度，如同电梯的“智慧大脑”，每几十毫秒完成一次“输入采样—程序执行—输出刷新”的循环，确保对各类信号的快速响应。四大功能模块相互协同、层层衔接，构成系统运行的核心骨架：一是信号采集模块，负责捕捉所有输入信号，包括各楼层外呼按钮（1层无下呼、4层无上呼）、轿厢内选层按钮、楼层定位传感器（接近开关等）、开关门限位、光幕安全信号、急停按钮等，将物理操作与设备状态转化为PLC可识别的电信号，为逻辑运算提供基础；二是逻辑调度模块，遵循“同向截梯、先到先服务”的核心原则，通过程序运算判断电梯运行方向、目标楼层，维护呼梯请求队列，实现呼梯信号的登记与清除，避免运行混乱，例如电梯上行时优先响应同向呼梯，下行时则优先处理下方请求；三是执行控制模块，根据PLC输出的指令，驱动曳引电机实现电梯升降、门机完成自动开关门（含延时控制），同时联动楼层指示灯、方向箭头，实时反馈电梯运行状态；四是人机交互与状态反馈模块，通过HMI界面或指示灯、蜂鸣器，实时显示当前楼层、运行方向、故障信息，便于乘客观察与运维人员排查问题。安全保障则贯穿设计全程，筑牢电梯运行的“安全防线”，这也是系统设计的核心底线：一是硬三重件互锁保障，通过电气互锁逻辑杜绝上行与下行接触器同时启动，避免电源短路，同时将急停、门锁、限位开关等组成独立硬接点回路，直接切断主电源，符合EN 81安全标准；二是程序防护保障，通过程序设置信号去抖动、运行超时检测、越层报警等逻辑，例如关门时检测到障碍物立即重开，长时间未收到平层信号则触发报警；三是实时反馈保障，PLC持续监测各模块运行状态，一旦检测到超载、门未关严、传感器故障等异常，立即停止电梯运行并发出报警信号，锁定故障状态，直至故障排除，从根本上规避安全事故。

    综上，基于PLC的四层电梯控制系统设计，既是顺应工业自动化向小型化、智能化转型的必然选择，也是解决传统电梯控制痛点、提升楼宇垂直交通体验的关键方案。其核心逻辑围绕PLC主控单元构建闭环控制，以四大功能模块实现高效调度，以三重安全保障守住运行底线，既具备工业控制的专业性与可靠性，又贴合小型楼宇的实际应用需求，实现了“高效、安全、便捷、易运维”的设计目标，成为工业自动化技术与民生场景深度融合的典型范例。

第二章：硬件选型与地址分配｜电梯的“骨骼”与“神经末梢”

    做工业控制的新手，第一次完整搞定“四层电梯PLC控制系统”，从硬件挑货、地址分配到程序调试、仿真落地，踩过坑也解锁了新技能✨ 今天就以实战视角，分三章把这份设计拆解得明明白白——既有硬核专业细节，也有新手能共情的实操感悟，不管是课程设计刚需，还是想入门PLC控制的朋友，都能看得懂、用得上！做PLC控制设计，第一步绝对不是急着写程序，而是先搭好“硬件骨架”、接好“神经线路”——就像盖房子要先定建材、布水电，电梯控制系统的稳定性，从硬件选型和地址分配就已经定了大半。结合这次四层电梯的设计需求（适配中小型楼宇，无需复杂联动，重点求稳定、易调试），我们最终敲定了一套“性价比+实用性双在线”的硬件方案，新手可直接抄作业！

2.1核心硬件选型：不盲目追高端，适配才是王道

    本次设计的核心“大脑”，我们选用了西门子S7-1200 PLC，没有选更复杂的S7-1500，也没有选入门级的S7-200 SMART，理由很实在，完全贴合四层电梯的需求：

 ① 适配性拉满：四层电梯的输入输出信号不算多（后文会详细说，共20个输入、14个输出），S7-1200的I/O接口完全够用，无需额外扩展模块，节省成本的同时，减少接线复杂度（新手最怕接线太多出错！）；

 ② 调试友好：搭配TIA Portal V17软件，编程、接线仿真、参数修改一站式搞定，界面直观，哪怕是第一次用西门子PLC的新手，也能快速上手，不用在软件操作上浪费太多时间；

 ③ 工业级稳定：作为工业控制领域的“明星型号”，S7-1200的抗干扰能力极强，能适应楼宇电梯的复杂供电环境，避免因信号干扰导致电梯误动作（比如门夹人、楼层显示错误），这也是我们放弃传统继电器控制的核心原因——继电器接线杂乱，稍微有点干扰就容易出故障，调试起来头大到崩溃。

    除了核心PLC，配套硬件也都是“刚需款”，没有多余浪费：

    输入设备：各楼层内呼/外呼按钮、平层传感器（接近开关）、限位开关（上限位、下限位）、开门/关门开关、轿厢开关门限位，共20个输入信号，负责捕捉电梯的“一举一动”（比如乘客按了3层内呼、电梯到达2层平层）；

    输出设备：各楼层呼梯指示灯、内选指示灯、轿厢上行/下行控制、开关门控制，共14个输出信号，负责执行PLC的指令（比如PLC让电梯上行，轿厢上行控制就启动，同时上行指示灯亮）；

    仿真配套：WINCC软件，用来搭建电梯仿真模型，不用实物接线就能测试程序是否可行，新手友好度拉满——毕竟实物接线出错，重新拆接要花大量时间，仿真调试能提前规避80%的接线问题。

2.2 I/O地址分配：给每个“神经末梢”贴好“身份证”

    如果说硬件是电梯的“骨骼”，那I/O地址分配就是给“神经末梢”贴身份证——每个输入、输出信号都有专属的地址，PLC通过地址就能精准识别“谁在发信号”“该控制谁动作”，地址分配乱了，程序写得再完美也没用，甚至会出现电梯“不听指挥”的情况（比如按了4层内呼，电梯却跑到2层）。

    我们按照“输入按功能分类、输出对应输入”的原则，做了清晰的地址分配，新手可以直接参考，避免踩“地址冲突”的坑（重点标注了容易出错的细节，比如1层无外呼下、4层无外呼上）：

输入信号地址分配（共20个）

输入信号类型

具体信号

输入点（地址）

新手注意点

输出信号地址分配（共14个）

输出信号类型

具体信号

输出点（地址）

对应功能

    新手避坑提醒：地址分配时，一定要避免“一个地址对应多个信号”，同时将同类信号（比如内呼、外呼）集中分配，后续写程序、查故障时会方便很多！比如我们把内呼信号集中在%I0.0-%I0.3，外呼信号集中在%I0.6-%I1.3，一眼就能找到对应地址。

第三章：程序核心设计+仿真调试｜让电梯“听懂指令、精准运行”

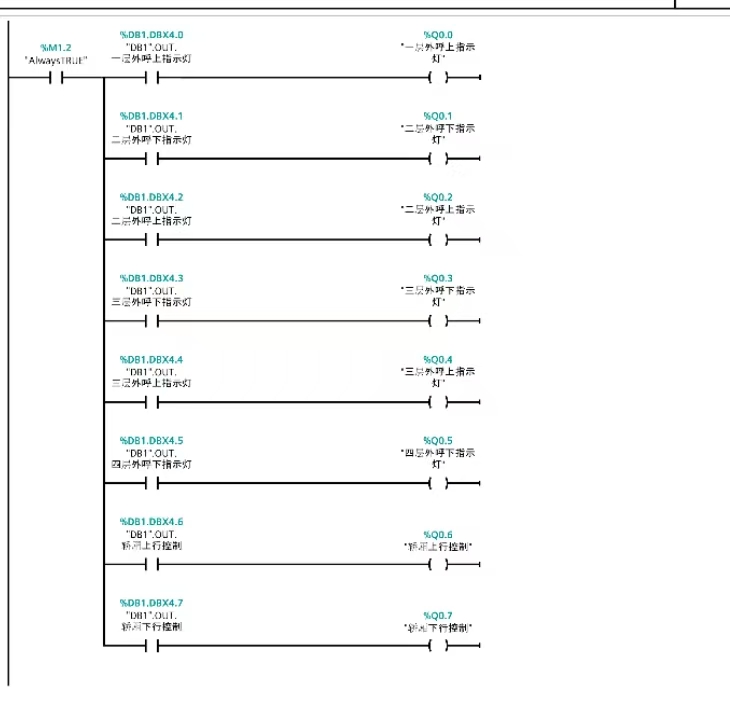

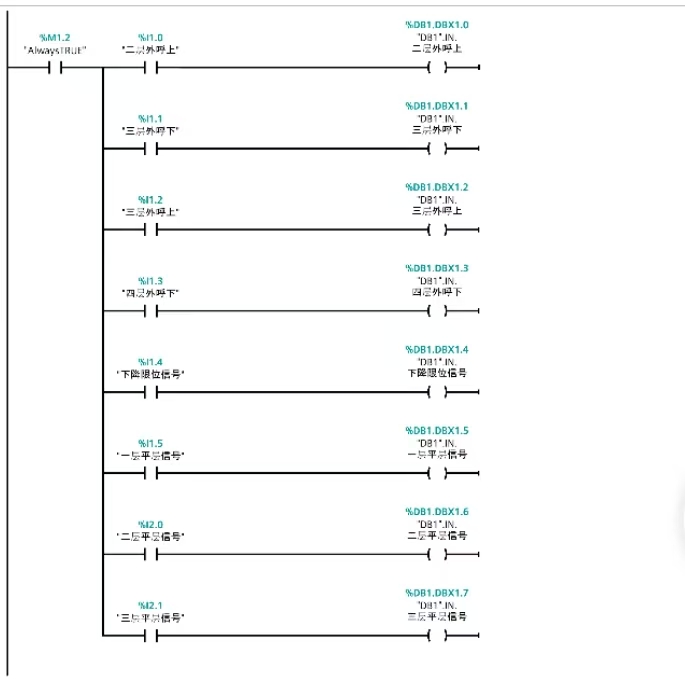

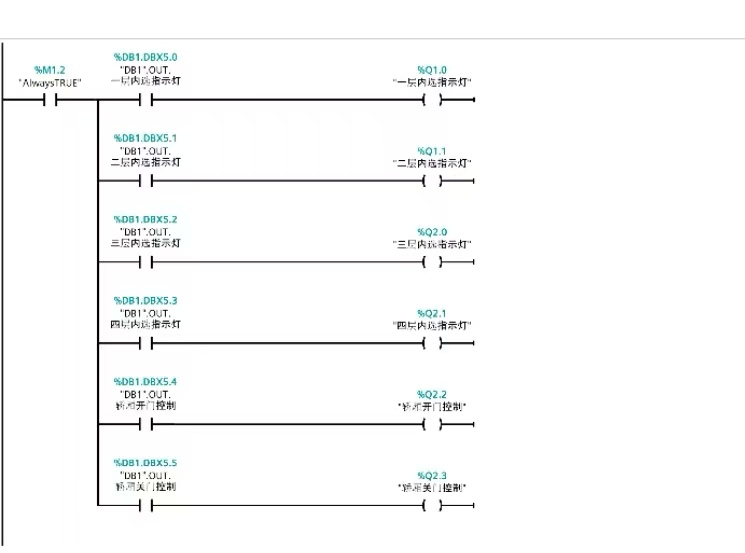

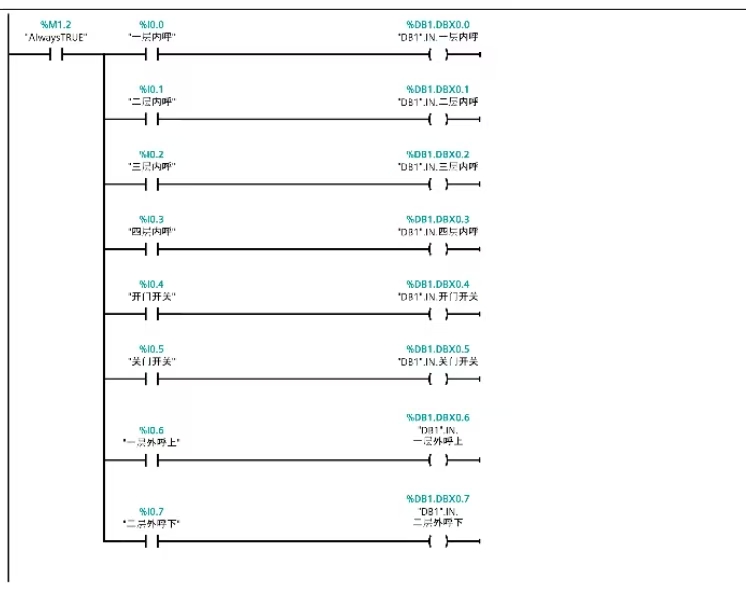

    搞定了硬件和地址分配，接下来就是最核心、也最有成就感的环节——程序设计与仿真调试！如果说硬件是“骨骼”，地址是“神经末梢”，那程序就是电梯的“大脑思维”，负责判断“该往哪走、停多久、什么时候开关门”。本次程序设计全程用TIA Portal V17编写，采用梯形图（LAD）编程（新手最容易上手的编程方式，直观易懂，像搭积木一样），核心围绕“上行、下行、显示、开关门”四大功能，最后用WINCC仿真验证，全程没碰实物也能搞定！部分输入如图（需要完整版可以关注私信我，免费领取）：

3.1 程序核心设计：拆解电梯的“思考逻辑”，新手也能看懂

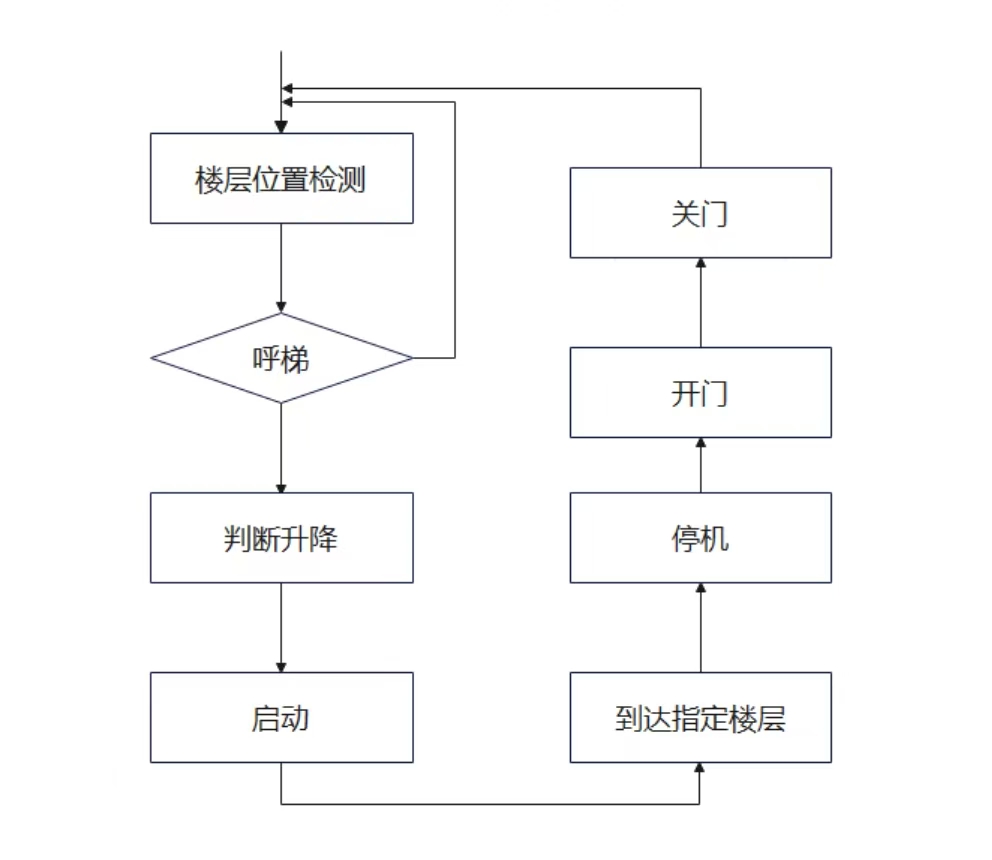

    本次程序设计，我们拆解成了6个核心程序块（FC1-FC6），每个程序块负责一个具体功能，互不干扰，后续调试、修改时只需要针对对应程序块操作，不用改动整个程序（新手一定要学这种模块化设计，不然程序写得乱七八糟，出问题都找不到哪里错）。核心逻辑一句话总结：接收信号→判断逻辑→执行指令→反馈状态，具体拆解如下：

① 核心程序块分工（新手可直接参考模块化思路）

  FC1（I/O映射）：负责将所有输入、输出信号与PLC地址对应起来，相当于“信号中转站”，把按钮、传感器的信号传递给PLC，再把PLC的指令传递给指示灯、电机，是整个程序的基础；

  FC2（电梯内部控制）：负责处理轿厢内的内呼信号，比如乘客在轿厢内按了3层，这个程序块就会登记请求，同时控制内选指示灯亮起，到达3层后清除请求、熄灭指示灯；

  FC3（电梯外部控制）：负责处理楼层外的外呼信号，比如有人在2层外按了上呼，这个程序块就会登记请求，控制外呼指示灯亮起，电梯到达2层并完成上下行逻辑后，清除请求、熄灭指示灯；

  FC4（电梯上下行控制）：整个程序的“核心大脑”，负责判断电梯的运行方向和停靠顺序，遵循“同向截梯、先到先服务”的原则，避免电梯乱走（比如电梯上行时，优先响应上方的呼梯请求，不中途折返）；

  FC5（开关门控制）：负责控制轿厢门的打开和关闭，包括平层后自动开门、延时关门（停靠3秒，可修改）、手动开关门，同时检测开关门限位信号，避免门未关严电梯运行；

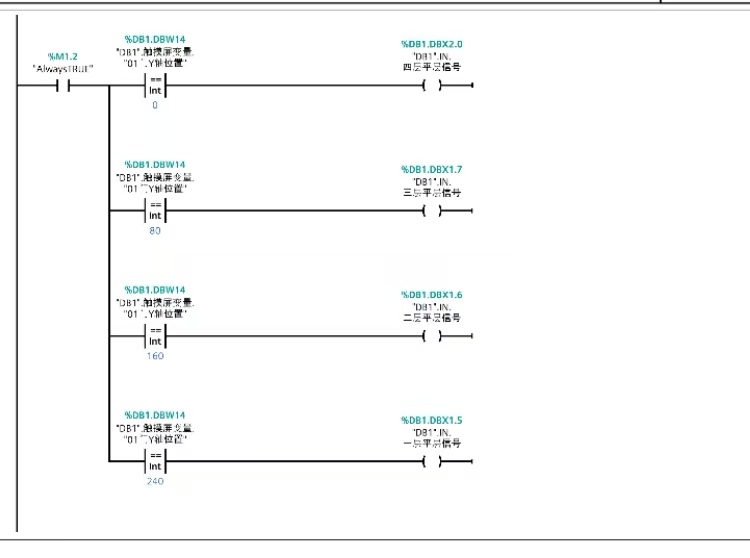

  FC6（电梯运行模拟）：负责模拟电梯的运行状态，比如电梯上行时轿门的位置变化、平层后的状态锁定，配合仿真软件实现可视化运行。

② 核心功能程序拆解（最易踩坑+最关键的3个功能）

（1）上行控制逻辑：不折返，按顺序停靠

    核心规则：当电梯停在1F、2F或3F时，只要有高于当前楼层的呼梯请求（内呼或外呼），就优先上行，按“从低到高”的顺序依次停靠，每个停靠点停留3秒，上行过程中即使有下行呼梯请求，也不中途折返，直到完成所有上行请求。

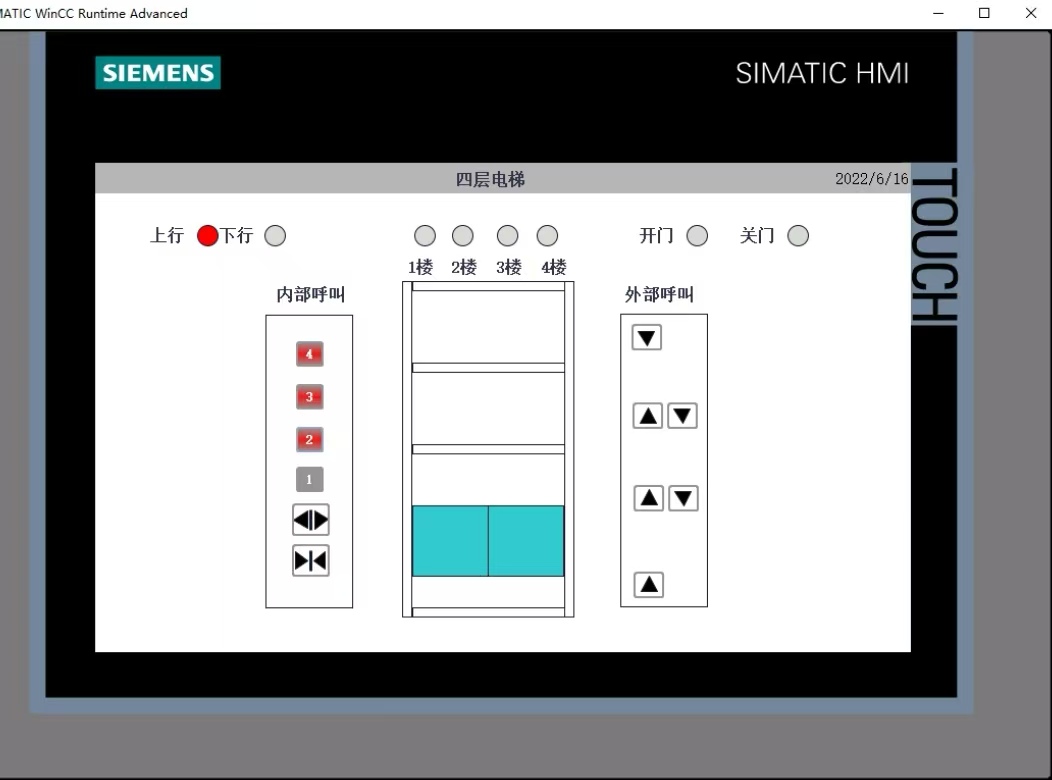

  举个实操例子（也是我们调试时重点测试的场景）：电梯停在1F，同时有2F、3F、4F的内呼/外呼请求，电梯会先上行到2F，停靠3秒、自动开关门后，继续上行到3F，停靠3秒后，最终上行到4F，完成所有上行请求后停止，等待新的呼梯指令。

  新手踩坑点：一开始我们没设置“同向优先”逻辑，导致电梯上行到2F时，收到1F的下行呼梯请求，直接折返下行，运行混乱，后来在FC4程序块中添加了“上行状态锁定”指令，才解决了这个问题。如图：

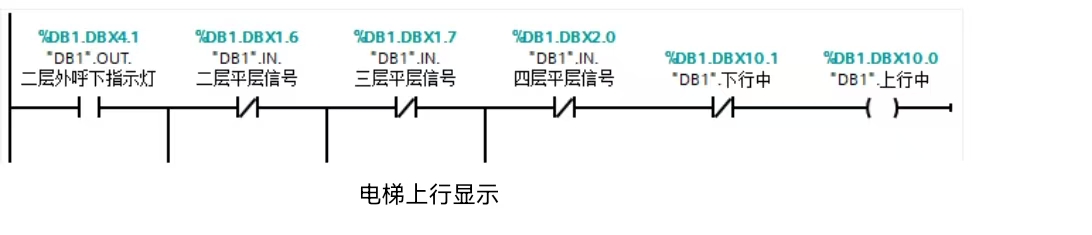

 （2）下行控制逻辑：不回头，按顺序停靠

    核心规则：和上行逻辑对应，当电梯停在4F、3F或2F时，只要有低于当前楼层的呼梯请求，就优先下行，按“从高到低”的顺序依次停靠，每个停靠点停留3秒（特殊场景可修改，比如我们测试时设置2F停留5秒，验证延时可调功能），下行过程中即使有上行呼梯请求，也不中途折返。

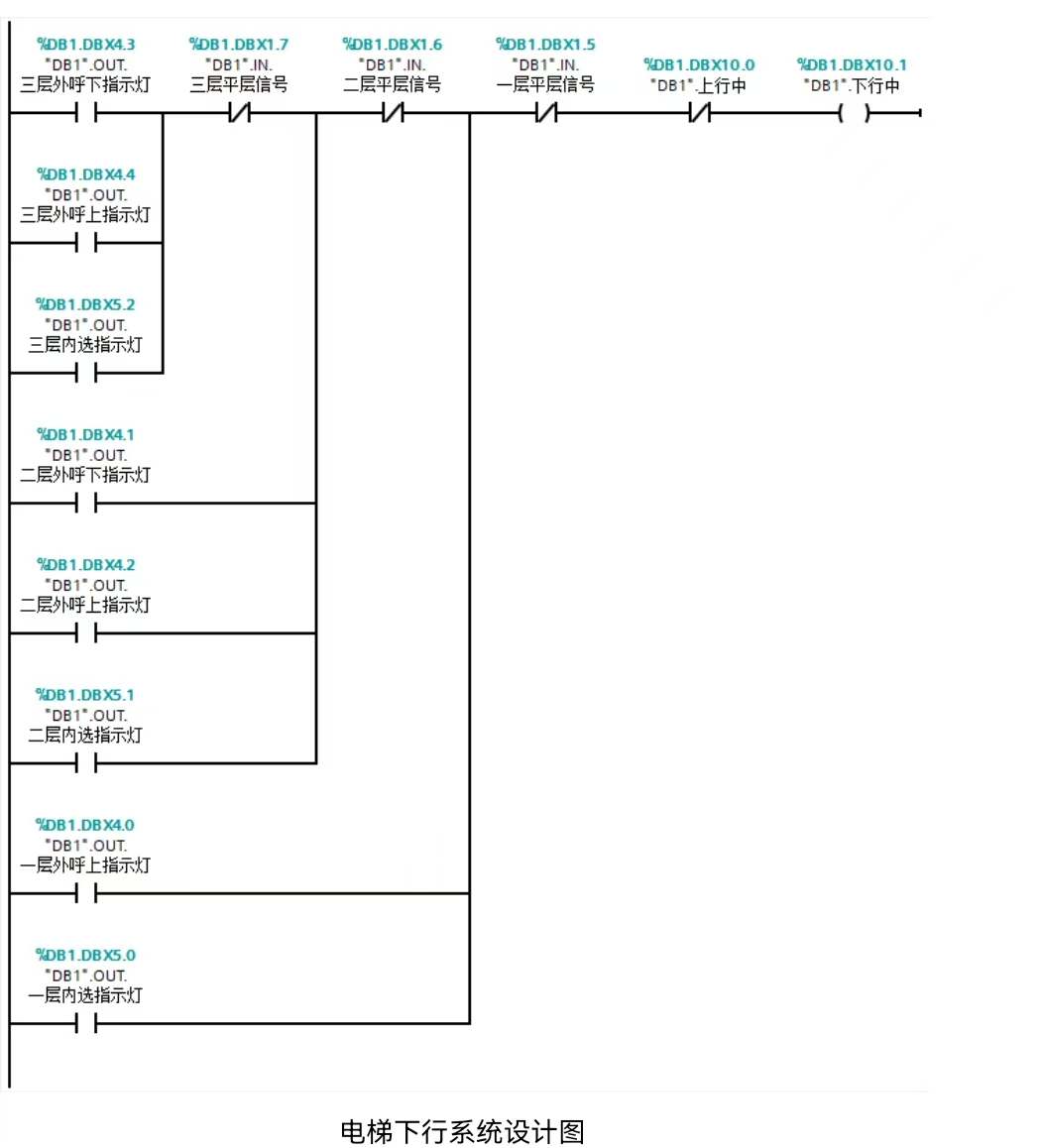

    实操例子：电梯停在4F，同时有3F、2F、1F的呼梯请求，电梯会先下行到3F，停靠3秒后，继续下行到2F（停留5秒），最后下行到1F，完成所有下行请求后停止。如图：

（3）显示控制逻辑：实时反馈，不报错

显示控制看似简单，却是提升用户体验的关键，核心逻辑有两个：

① 楼层显示：电梯到达某一层后，平层信号触发，数码管（或仿真界面）立即显示当前楼层，直到电梯离开该楼层、触发下一层平层信号，才切换显示，避免“楼层跳变”（比如电梯在2F和3F之间，不显示模糊楼层）；

② 方向显示：电梯上行时，上行指示灯亮起；下行时，下行指示灯亮起；停止时，方向指示灯全部熄灭，让乘客和运维人员能直观看到电梯的运行状态。

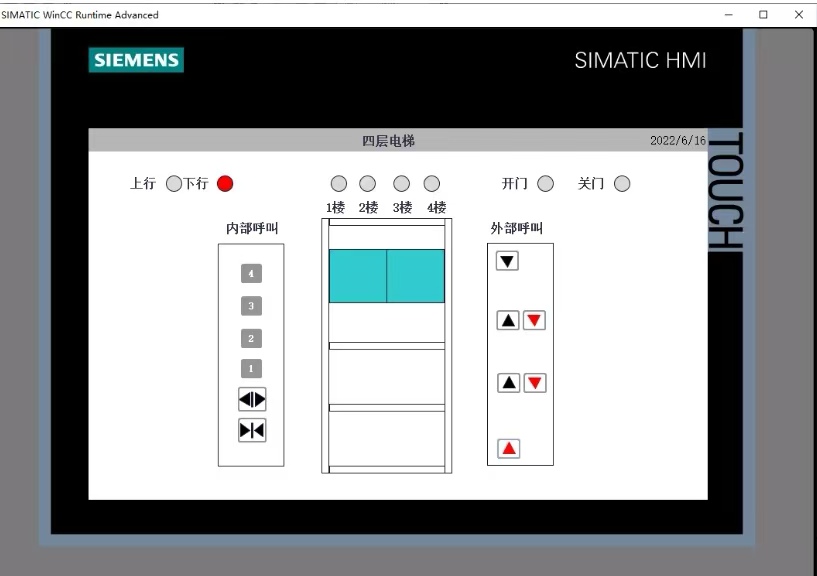

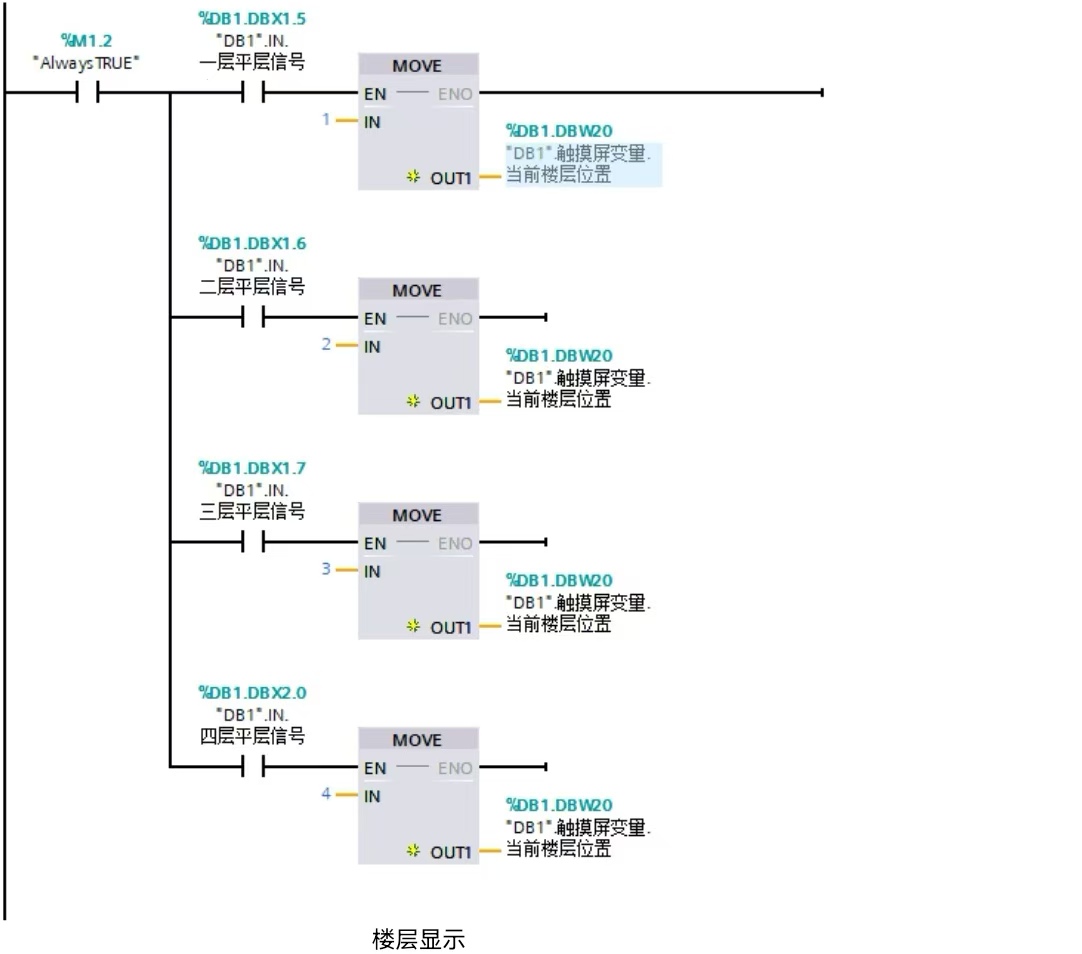

核心技巧：我们将电梯的上行/下行控制端口，与方向显示端口直接关联，无需额外编写复杂逻辑，既简化了程序，又避免了显示错误（比如电梯上行，方向指示灯却显示下行）。如图：

3.2 仿真调试：新手的“救命神器”，提前避坑80%

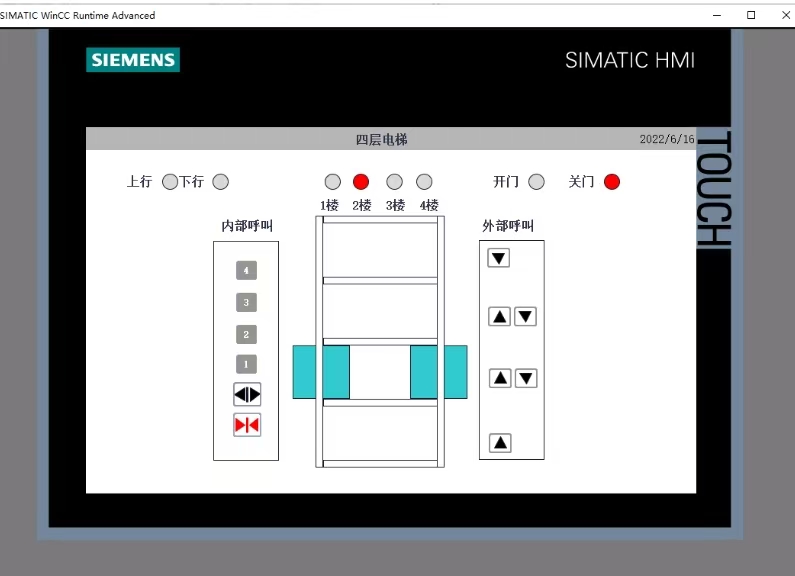

    作为新手，最害怕的就是“程序写完，实物接线后才发现报错”，而WINCC仿真完美解决了这个问题——我们先在TIA Portal V17中写完程序，再用WINCC搭建电梯仿真模型，模拟所有可能的场景，逐一测试，直到所有功能都正常运行，再考虑实物接线（本次设计重点完成仿真测试，实物接线可后续拓展）。

仿真测试场景+结果（全通过，新手可直接参考测试流程）

（1）上行及上行显示仿真

    测试场景：电梯停在1F，触发2F、3F、4F呼梯请求；

    测试结果：电梯按1F→2F→3F→4F顺序上行，每个楼层停靠3秒，上行指示灯全程亮起，楼层显示实时切换，无跳变、无卡顿。

 （2）下行及下行显示仿真

    测试场景：电梯停在4F，触发3F、2F、1F呼梯请求；

    测试结果：电梯按4F→3F→2F→1F顺序下行，3F停靠3秒、2F停靠5秒、1F停止，下行指示灯全程亮起，楼层显示正常。

（3）楼层显示仿真

   测试场景：电梯在各楼层之间运行、停靠；

   测试结果：只有电梯到达对应楼层、触发平层信号后，才显示该楼层，运行过程中不显示模糊楼层，切换流畅。

（4）开关门仿真

    测试场景：电梯平层停靠、手动按下开关门按钮；

    测试结果：平层后自动开门，停靠3秒后自动关门；手动按下开门开关，轿厢门立即打开，按下关门开关，轿厢门立即关闭，开关门限位信号正常触发，门未关严时，电梯无法启动（安全逻辑生效）。

    仿真总结：所有测试场景均通过，程序逻辑无错误，安全防护逻辑生效，没有出现电梯冲顶、蹲底、门未关严运行、呼梯信号错乱等问题，完全符合设计要求，新手可以按照这个测试流程，逐一验证自己的程序。

第四章：项目总结+拓展｜从课程设计到实际应用，新手成长感悟

    从硬件选型、地址分配，到程序设计、仿真调试，这套PLC四层电梯控制系统设计，我们从零基础摸索，踩过不少坑，也解锁了很多实用技能。作为工业控制新手，这次设计不仅完成了课程任务，更让我明白：PLC控制不是“死记硬背程序”，而是“理解逻辑、解决问题”——哪怕是简单的四层电梯，也需要兼顾专业性、安全性和实用性，每一个细节都不能马虎。

4.1 项目总结：亮点+踩坑复盘（新手必看）

（1）项目亮点（贴合实际，新手可复用）

 ① 模块化程序设计：将程序拆分为6个核心程序块，分工明确，后续修改、调试时针对性强，避免了“牵一发而动全身”，比如想修改开关门延时，只需要调整FC5程序块，不用改动整个程序；

 ② 安全防护到位：设置了双重安全逻辑——硬件上有上下限位、开关门限位，防止电梯冲顶、蹲底、门夹人；程序上有信号锁定、超时检测，避免呼梯信号错乱、电梯误动作，完全符合工业电梯的安全要求；

 ③ 新手友好：硬件选型兼顾性价比和易操作性，程序采用梯形图编程，直观易懂，仿真调试全程不用实物，适合新手入门、课程设计复用，地址分配和程序块分工可直接参考；

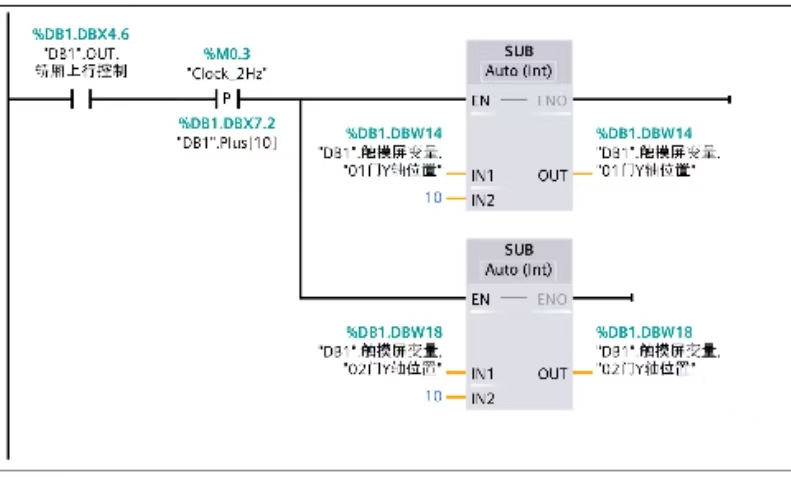

 ④ 实用性强：完全贴合中小型楼宇四层电梯的需求，无需复杂联动，功能涵盖内呼、外呼、上下行、开关门、楼层显示、方向显示，可直接迁移到实物搭建中。如图：

（2）新手踩坑复盘（避坑指南，少走弯路）

 ① 地址分配混乱：一开始没有集中分配同类信号，导致写程序时找不到对应地址，后来重新梳理地址，将内呼、外呼、限位信号分类集中分配，解决了这个问题；

 ② 上行下行逻辑错误：未设置“同向优先”，导致电梯运行混乱，添加“运行状态锁定”指令后，问题解决；

 ③ 显示信号冲突：一开始楼层显示和方向显示关联错误，导致电梯上行时显示下行方向，后来将运行控制端口与显示端口直接关联，简化逻辑的同时，解决了显示冲突；

 ④ 仿真调试不全面：一开始只测试了简单的上下行场景，忽略了“多呼梯同时触发”“手动开关门”等场景，导致后续发现隐藏问题，建议新手仿真时，一定要覆盖所有可能的场景。

4.2 项目拓展：从课程设计到实际应用，还有这些可优化方向

    这套设计目前主要满足课程设计和基础实战需求，若要应用到实际楼宇中，还有很多可优化的方向，新手可以根据自己的学习进度，逐步拓展，提升项目的专业性和实用性：

 ① 增加安全防护功能：比如添加超载检测（通过重量传感器）、光幕保护（防止门夹人）、紧急停止按钮联动，进一步提升电梯的安全性，贴合实际工业应用场景；

 ② 优化运行效率：添加“呼梯信号优先级”逻辑，比如高层呼梯优先、紧急呼梯优先，避免乘客长时间等待；同时优化停靠延时，可根据楼宇人流情况，自动调整停靠时间；

 ③ 增加远程监控功能：通过物联网模块，将电梯的运行状态（当前楼层、运行方向、故障信息）上传到远程监控平台，运维人员可实时监控电梯状态，及时排查故障，无需现场值守；

 ④ 实物搭建与调试：将仿真程序迁移到实物硬件上，完成接线、调试，熟悉PLC与实际设备的联动，比如将PLC与曳引电机、数码管、按钮等实物连接，测试实际运行效果，提升动手能力；

 ⑤ 编程语言优化：目前采用梯形图（LAD）编程，新手可尝试用功能块图（FBD）、结构化控制语言（STL）重新编写程序，熟悉不同编程语言的应用场景，提升编程能力。

4.3 共勉之：PLC学习，实战才是王道

    作为工业控制新手，这次四层电梯PLC设计，让我深刻体会到：PLC学习没有捷径，不是背会指令就可以，而是要“动手写程序、动手调试、动手解决问题”一开始我们也对着空白的程序界面无从下手，对着报错的仿真界面崩溃过，但只要一点点拆解问题、逐一排查，慢慢就能找到规律。这套设计，从硬件到程序，从仿真到总结，每一个环节都藏着新手成长的痕迹，也希望能给正在做PLC课程设计、想要入门工业控制的朋友，提供一些参考和启发——不用害怕踩坑，每一次报错，都是一次成长；每一次调试成功，都是一次成就感的提升。

后续我也会持续更新这套设计的实物搭建过程和优化细节，感兴趣的朋友可以关注，一起交流、一起进步，从新手逐步成长为能独立完成工业控制项目的工程师✨
