一、简介
•USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器
•USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里
•自带波特率发生器，最高达4.5Mbits/s
•可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）
•可选校验位（无校验/奇校验/偶校验）
•支持同步模式、硬件流控制、DMA、智能卡、IrDA、LIN

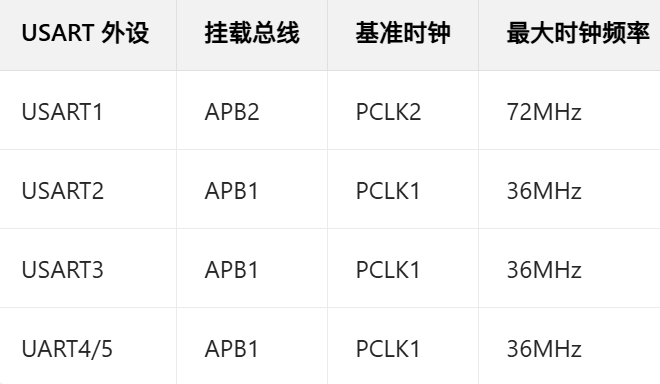

•STM32F103C8T6 USART资源： USART1、 USART2、 USART3
硬件电路
•简单双向串口通信有两根通信线（发送端TX和接收端RX）

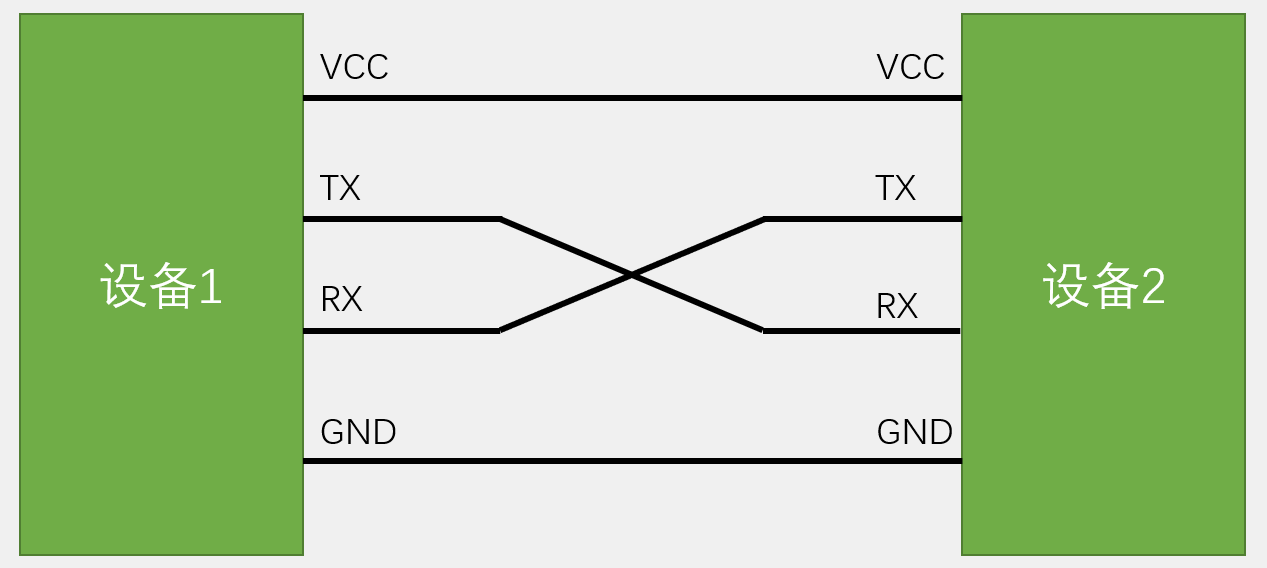

•TX与RX要交叉连接
•当只需单向的数据传输时，可以只接一根通信线
•当电平标准不一致时，需要加电平转换芯片
电平标准
电平标准是数据1和数据0的表达方式，是传输线缆中人为规定的电压与数据的对应关系，串口常用的电平标准有如下三种：
- TTL电平：+3.3V或+5V表示1，0V表示0
- RS232电平：-3~-15V表示1，+3~+15V表示0
- RS485电平：两线压差+2~+6V表示1，-2~-6V表示0（差分信号
串口参数
- 波特率：串口通信的速率
- 起始位：标志一个数据帧的开始，固定为低电平
- 数据位：数据帧的有效载荷，1为高电平，0为低电平，低位先行
- 校验位：用于数据验证，根据数据位计算得来
- 停止位：用于数据帧间隔，固定为高电平
二、USART结构

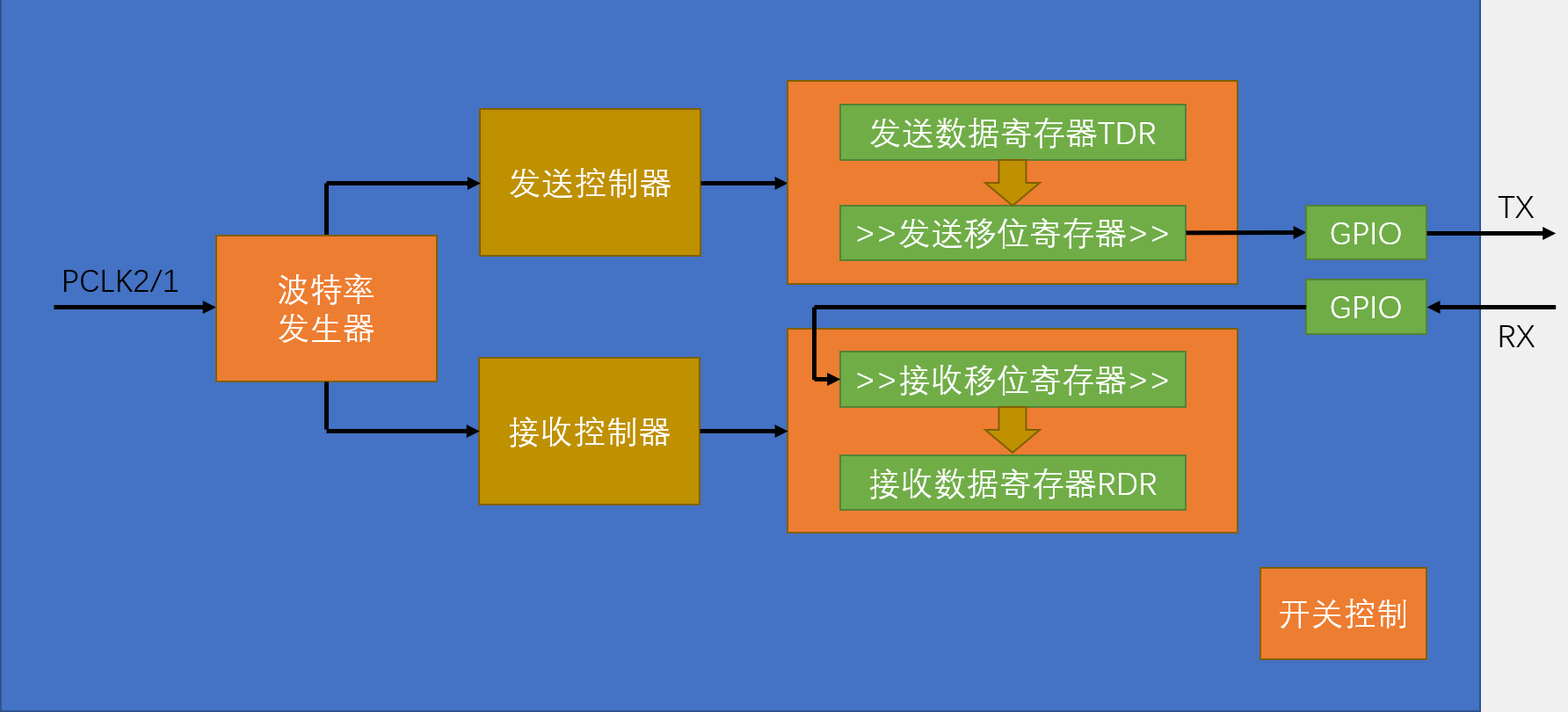

USART的基本结构
发送控制器
接收控制器
映射

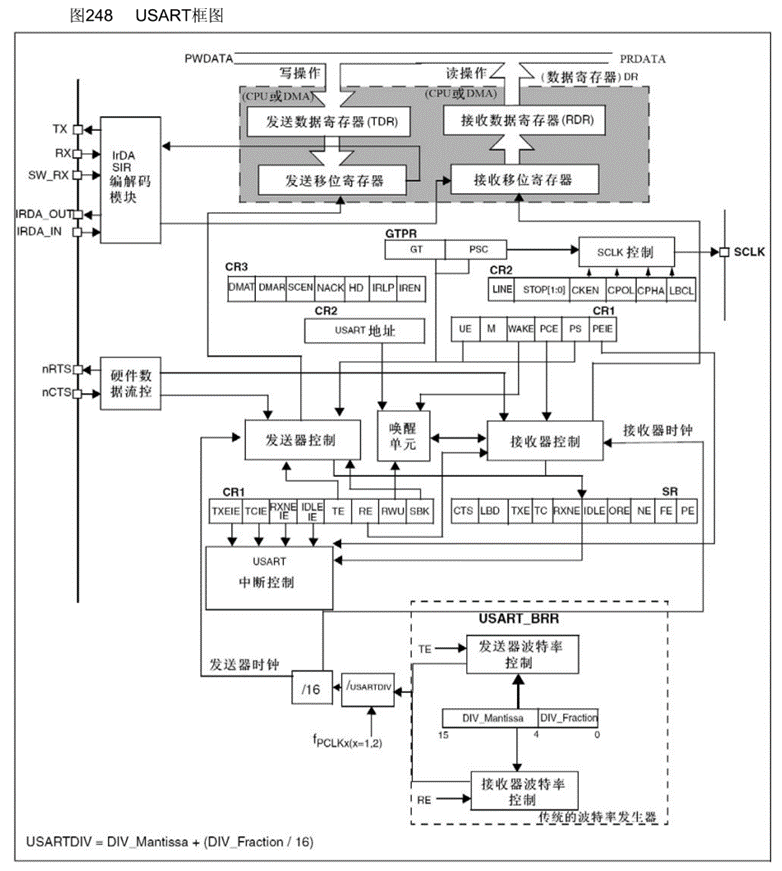

USART框图
1.数据收发核心
-
发送通道：CPU/DMA 将并行数据写入发送数据寄存器（TDR），数据随后被送入发送移位寄存器（TSR）。该寄存器会按低位先行的顺序，逐位将数据移位输出到 TX 引脚。
-
接收通道：RX 引脚的串行信号会被送入接收移位寄存器（RSR），它将串行数据拼接为并行数据，然后存入接收数据寄存器（RDR），等待 CPU/DMA 读取。
-
关键设计：TDR 和 TSR、RDR 和 RSR 的分离设计，形成了一级缓冲，可减少 CPU 的响应压力，提升通信效率。
2. 波特率生成单元
USART 的波特率由USART_BRR寄存器配置，计算公式为：
USARTDIV =（PCLK1/2）/ （16 *波特率）
USARTDIV = DIV_Mantissa + (DIV_Fraction / 16)
其中：
-
DIV_Mantissa是直接取USARTDIV的整数部分（不管小数是多少，直接舍掉，比如 39.0625 取 39，19.53125 取 19）；DIV_Fraction是把USARTDIV的纯小数部分 ×16，取整数结果（这是寄存器能识别的，范围 0~15，因为 16 是 2^4，对应寄存器 4 个位）
-
波特率发生器会根据外设时钟（PCLK1/2）和USARTDIV值，生成收发器所需的同步时钟
-
发送器和接收器可独立使能，通过TE（发送使能）和RE（接收使能）位控制
3. 控制与状态系统
-
控制寄存器（CR1/CR2/CR3）：负责配置帧格式（数据位长度、停止位数量）、校验模式、中断使能、DMA 请求等。
-
状态寄存器（SR）：实时反映通信状态，例如TXE（发送寄存器空）、TC（发送完成）、RXNE（接收寄存器非空）、ORE（溢出错误）等标志位。
-
中断控制：可根据状态标志触发中断，例如发送完成中断、接收数据可用中断，让 CPU 无需轮询即可响应通信事件。
4. 增强功能模块
-
硬件流控（nRTS/nCTS）：通过 RTS（请求发送）和 CTS（清除发送）引脚实现硬件握手，避免高速传输时的数据丢失。
-
IrDA 红外通信：通过 IrDA 编解码模块，可将 UART 信号转换为红外信号，实现短距离无线通信。
-
同步通信模式：通过 SCLK 引脚提供同步时钟，支持 SPI-like 的同步通信，提升传输可靠性。
-
DMA 接口：支持 DMA 直接读写 TDR/RDR，减少 CPU 介入，适合大数据量、低延迟的通信场景。
三、数据格式
数据帧

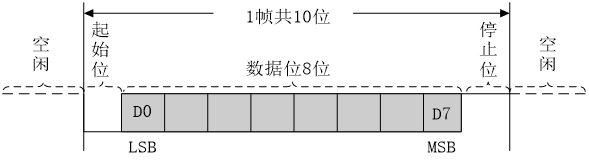

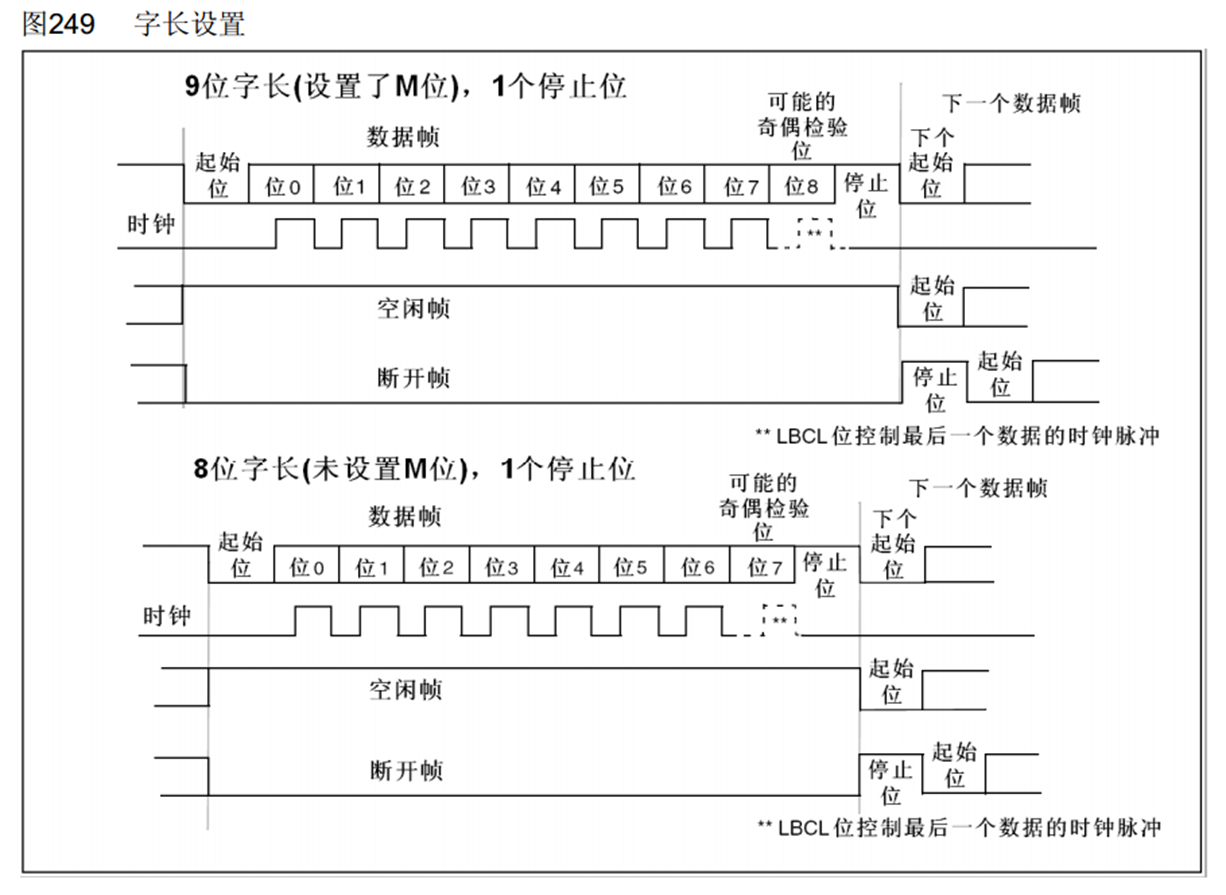

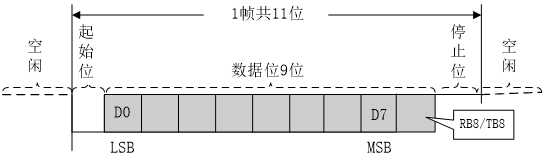

无论是 8 位还是 9 位字长，一个完整的 USART 数据帧都包含以下几个部分：
- 起始位：固定为 1 位低电平，用于同步接收端的时序。
- 数据位：可以是 8 位或 9 位，数据传输遵循低位先行（bit0 最先发送）。
- 奇偶校验位（可选）：1 位，用于简单的错误检测，可配置为奇校验或偶校验。

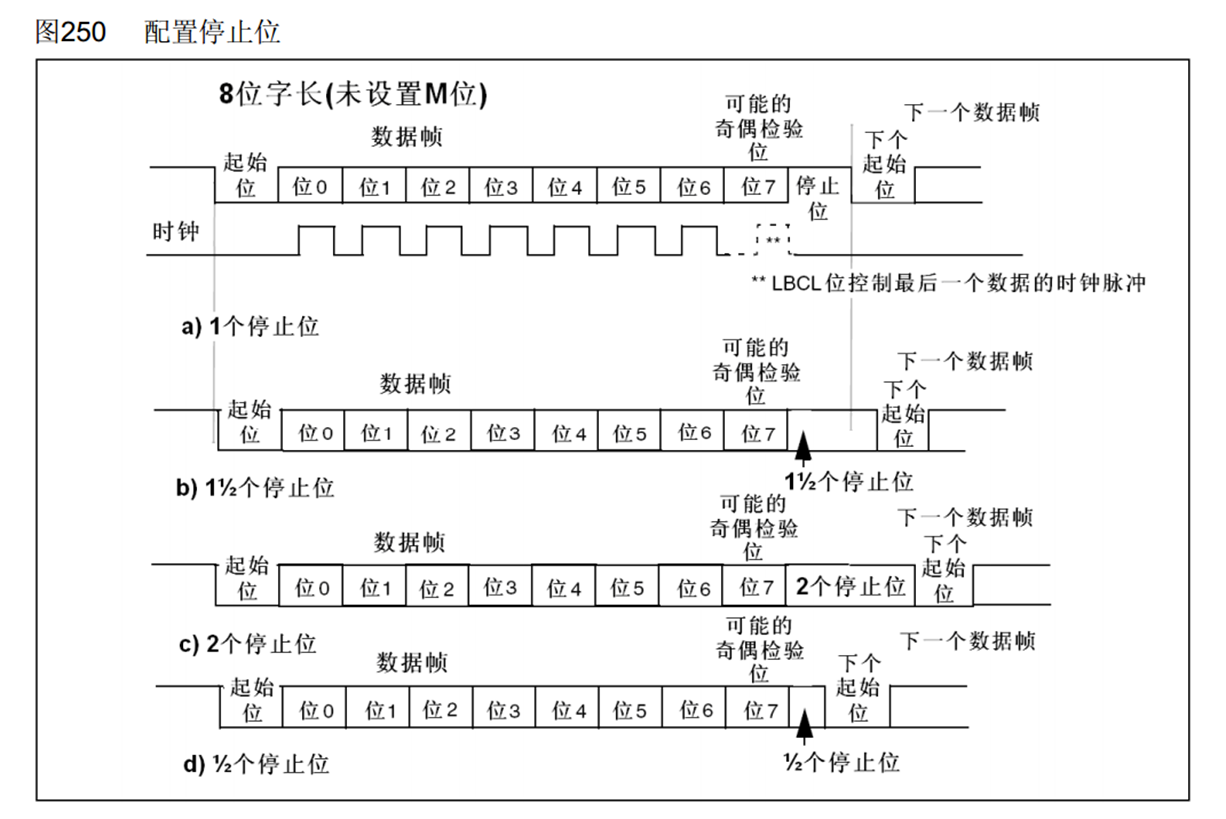

- 停止位：1 位、1.5 位或 2 位高电平，标志着一帧数据的结束。
起始位侦测

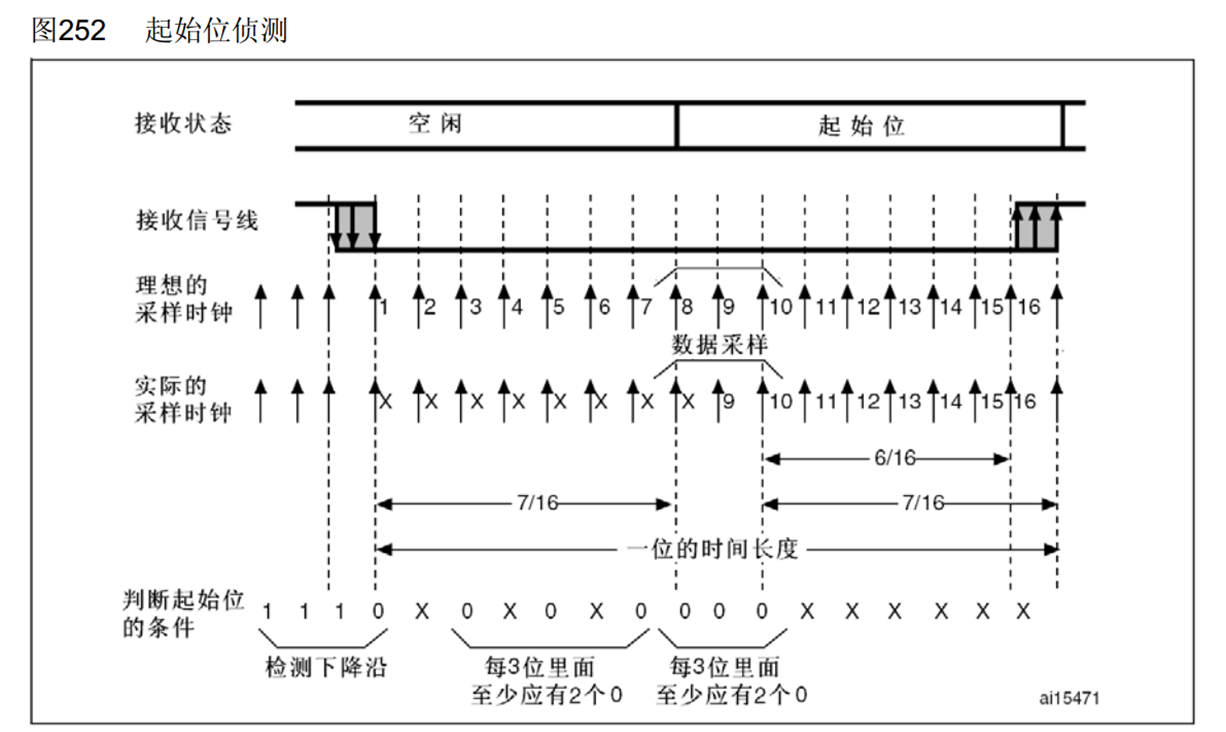

STM32 的 USART 会在1 位时间内采样 16 次，用前 8 次采样来验证是否为有效起始位，而非噪声干扰：
- 第一阶段（第 1~3 次采样）：要求 3 次采样中至少 2 次为低电平，初步确认低电平不是瞬间干扰。
- 第二阶段（第 4~6 次采样）：再次验证，同样要求 3 次采样中至少 2 次为低电平，进一步排除干扰。
- 第三阶段（第 7~8 次采样）：最终验证，确保低电平持续稳定。
只有连续通过这三轮验证，硬件才会确认这是一个有效起始位，并开始后续的数据位采样。
采样时钟：每 1 位时间内产生 16 个采样脉冲，是硬件的 “眼睛”。
数据采样点：在确认起始位后，硬件会将采样时钟的第 7 个脉冲作为数据位的同步基准，后续每个数据位都在第 7、8、9 次采样中取多数值，进一步保证数据准确性。
时间偏移：图中标注的7/16和6/16，是硬件为了避开信号跳变的不稳定区域，特意选择在位中间位置进行采样的设计，这也是抗干扰的关键。
检测噪声

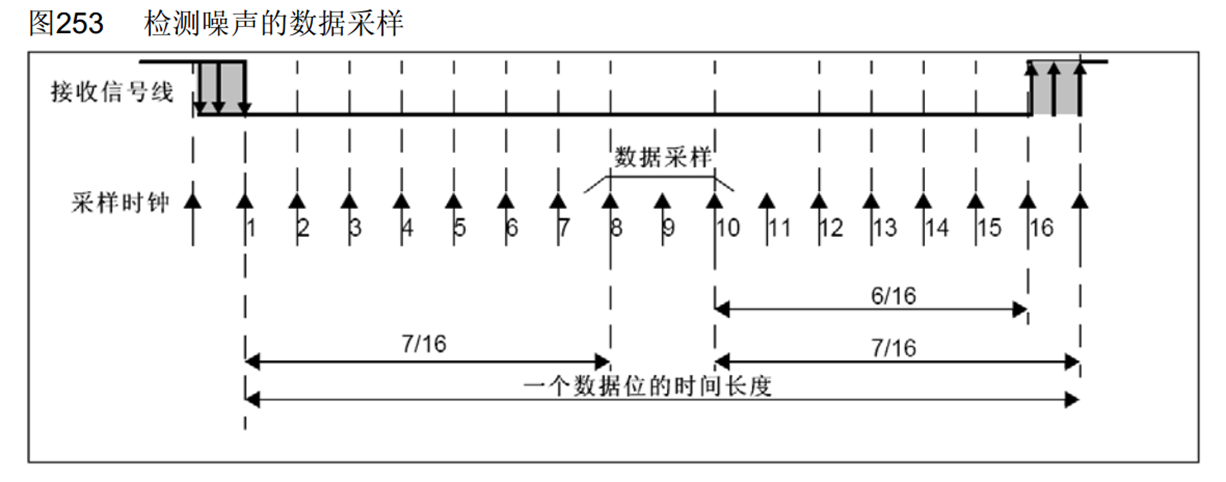

多数判决原则：硬件会对第 8、9、10 次的采样结果进行 “少数服从多数” 的判决。比如 3 次采样结果为0、0、1，则判定该数据位为0，这样可以有效过滤单次噪声脉冲的干扰。
数据模式
•HEX模式/十六进制模式/二进制模式：以原始数据的形式显示

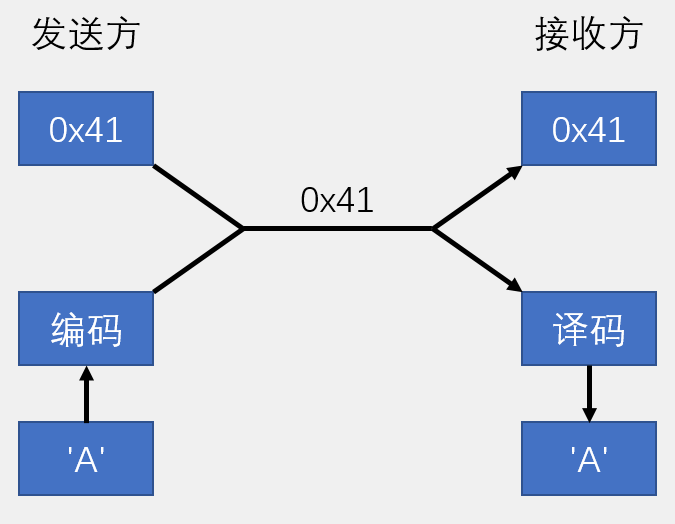

•文本模式/字符模式：以原始数据编码后的形式显示
HEX数据包
选用在正常数据中极少出现的字节（如0xFF、0xFE）位包头包尾，将数据放在包头包尾的中间，通过辨别包头包尾来识别数据的开始与结束。

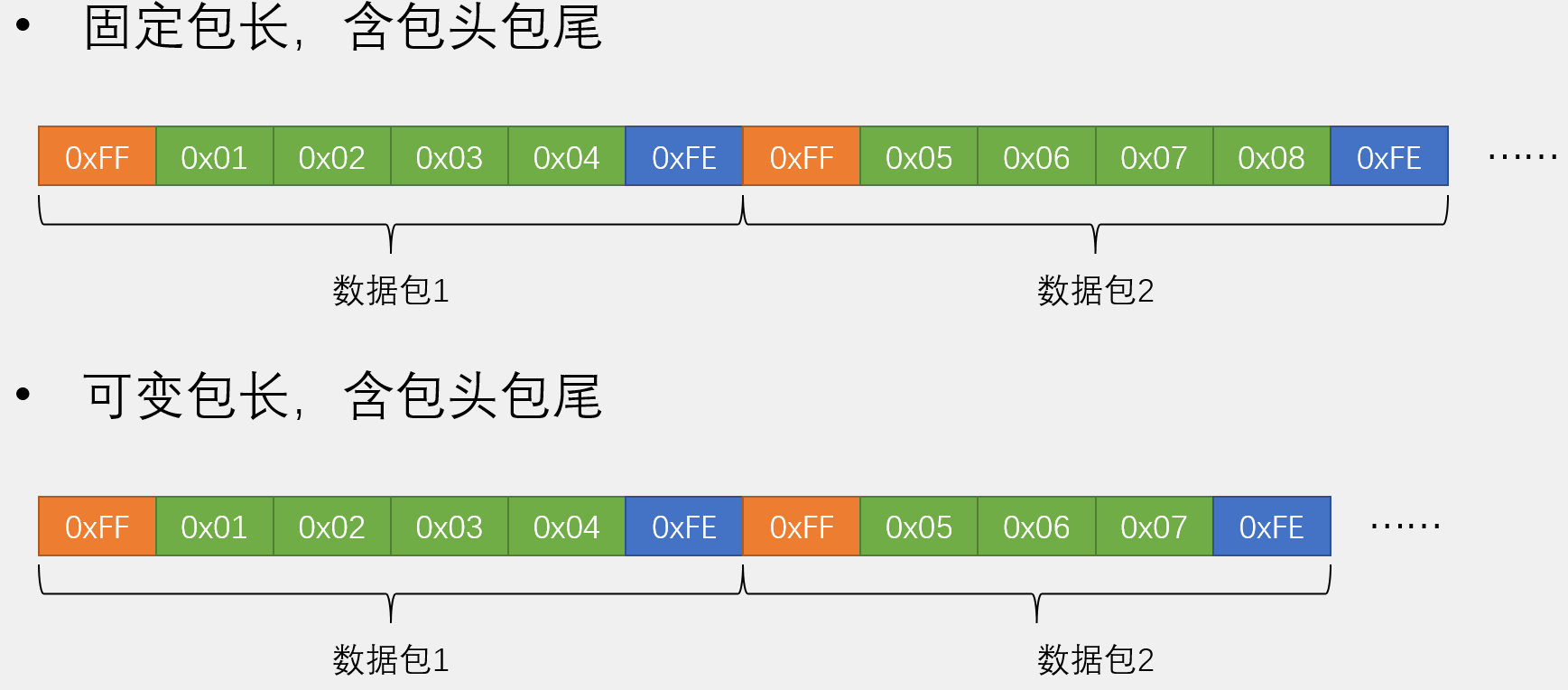

固定包长：数据包总长度不变。
可变包长：数据包总长度可变。
HEX数据包接收

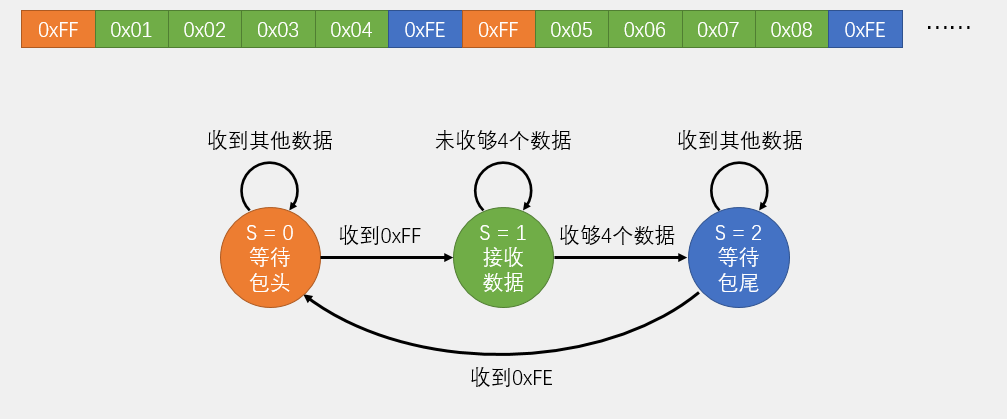

- 收到 0xFF → 从 S=0 进入 S=1。
- 依次收到 0x01、0x02、0x03、0x04 → 缓存满 4 字节，从 S=1 进入 S=2。
- 收到 0xFE → 验证通过，触发数据就绪事件，缓存数据 0x01~0x04 被取出处理，然后回到 S=0，等待下一帧。
文本数据包

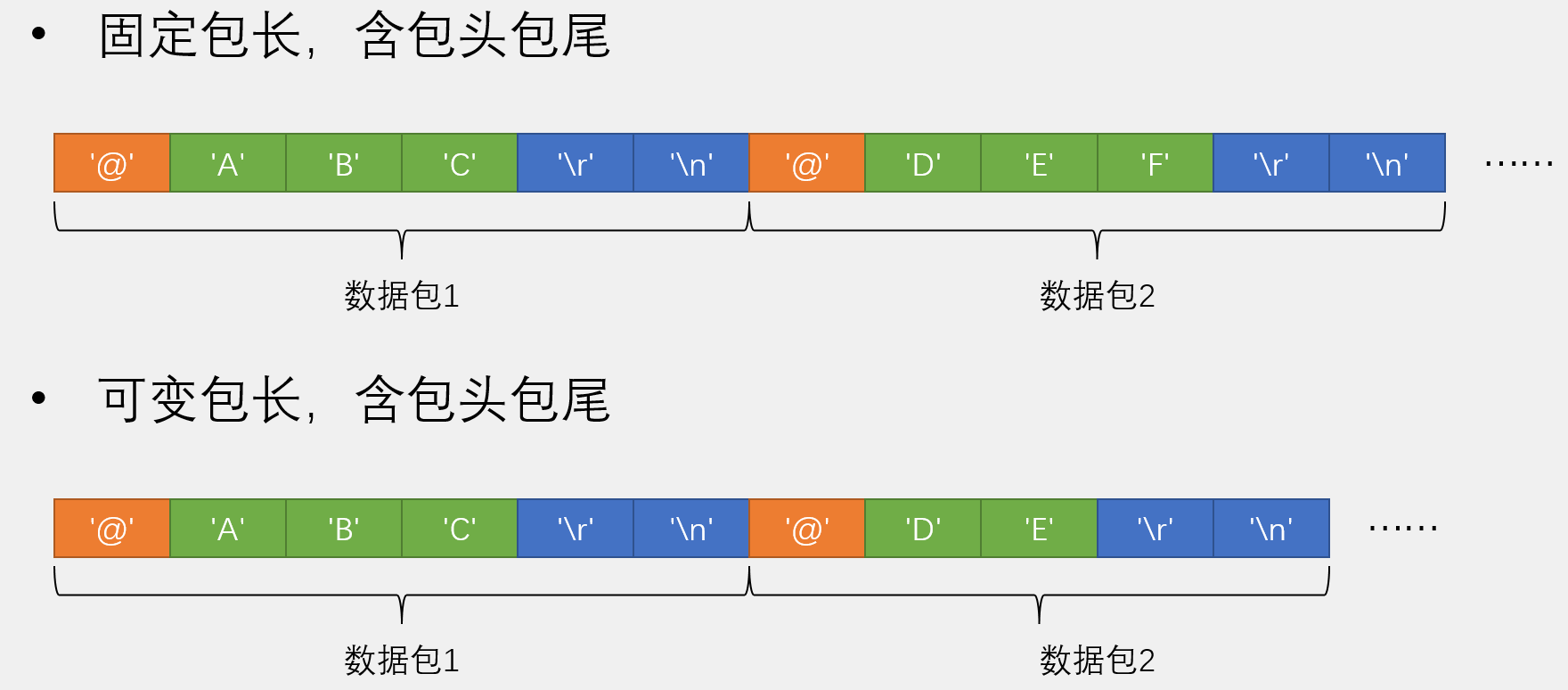

包头（@） + 固定/不固定长度的字符数据段 + 包尾（\\r\\n）

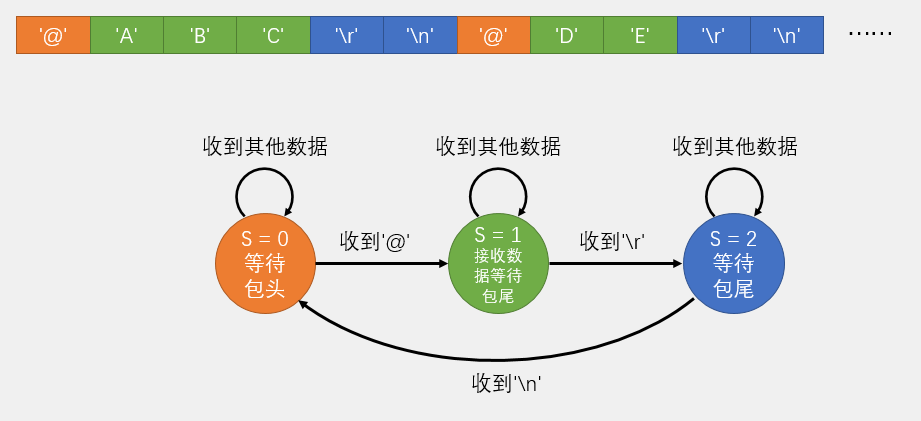

文本数据包接收
- 收到 @ → 从 S=0 进入 S=1，清空缓存。
- 依次收到 A、B、C → 字符被加入缓存。
- 收到 \\r → 从 S=1 进入 S=2。
- 收到 \\n → 验证通过，触发数据就绪事件，缓存内容 A B C 被取出处理，回到 S=0。
- 收到下一个 @ → 重复上述流程，处理数据包 @D E\\r\\n。
