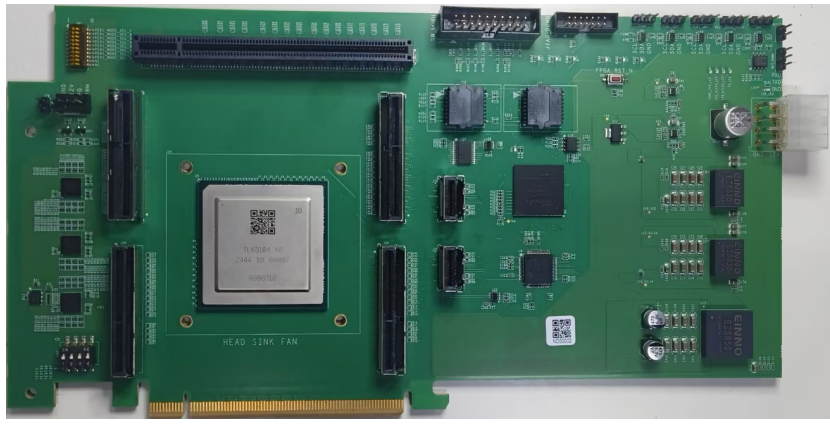

- 实物图
- 核心硬件配置
1、控制器芯片
- 采用国产TL63104控制芯片，支持2.5GT/s、5GT/s、8GT/s、16GT/s、32GT/s的PCIe传输速率，支持96+8Lanes。支持6个x16的group和1个x8的group，每个group支持1至8个端口。x16group支持x16、x8、x4、x2端口；x8group支持x8、x4、x2、x1端口。

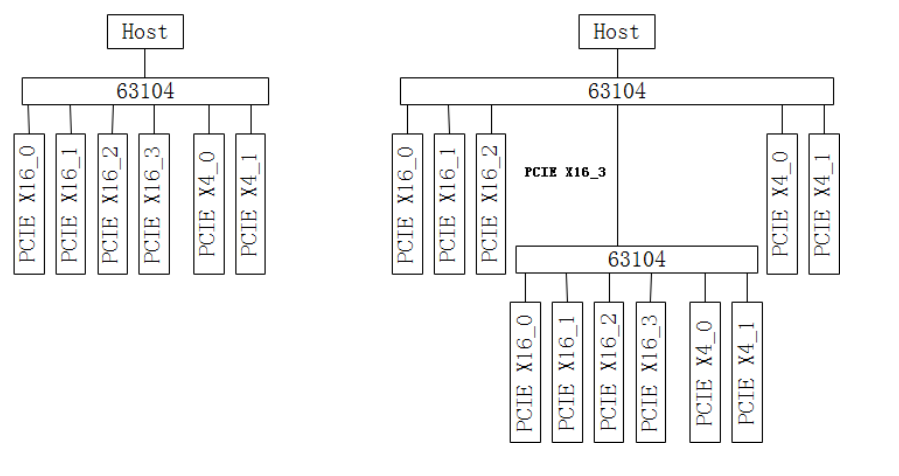

- Basic模式：扩展PCIe接口，并支持多级扩展，如下图所示。

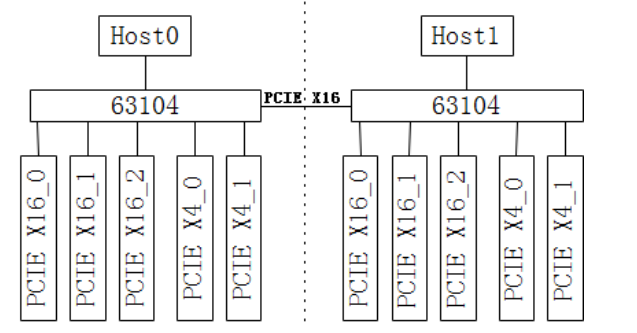

- NT模式：多个PCIe域进行互联，支持NTB、DMA特性，如下图所示。
- P2P模式：支持任意DP间的数据传输，可以有效增大传输带宽并降低传输时延。
- 支持非阻塞交换的crossbar结构。
- 集成SM2/SM3/SM4加密引擎，保障数据传输安全，符合国产化替代要求。
- 支持标准热插拔和暴力热插拔。
2、扩展接口
- 上行总线接口：PCIeGen5x16，金手指。
- 下行接口及连接器：
- 1个PCIeGen5x16，连接器型号10146070-113Z0LF，外接金手指。
- 4个PCIeGen5x16，连接器型号G97V24332HR，外接线缆。
- 2个PCIeGen5x4，连接器型号G97V21352HR，外接线缆。
- 性能表现
- 支持32GT/s单通道速率，双向带宽达128GB/s(X16聚合)
- 适用场景
- AI计算与数据中心
- 高性能存储解决方案
- 工业实时控制
- 外接功能扩展卡
