WebGL drawArrays 实现点线面绘制

2026-02-23 分类：服务器技术 阅读(64) 评论(0)

一、前言

gl.drawArrays 是WebGL中最核心的绘图方法之一。它就像一个“绘图指挥官”，告诉GPU如何解释顶点缓冲区中的数据，并将其绘制成点、线或三角形。理解它的每种绘图模式及其适用场景，是驾驭WebGL、实现从简单粒子到复杂3D模型的基础。本文将带您深入掌握这个命令，并通过完整的代码示例演示每种模式的实际用法。

二、方法签名与核心参数

gl.drawArrays(mode, first, count) 方法接受三个参数，决定了绘图的方式和范围。

参数类型描述
mode GLenum 指定绘制图元的类型。WebGL根据这个模式将顶点数据组装成不同的图形。
first GLint 指定从顶点数组的哪个索引开始读取数据（通常从0开始）。
count GLsizei 指定要渲染的顶点数量。
三、核心参数详解：绘制模式（mode）

mode 参数是 gl.drawArrays 的灵魂，它决定了图形的组装方式。

模式常量值描述图元组装方式典型使用场景
gl.POINTS 0x0000 绘制独立的点 每个顶点作为一个单独的点。 粒子系统：绘制星空、雪花、大量子弹或标记点。
gl.LINES 0x0001 绘制独立的线段 顶点对 (v0, v1)，(v2, v3)，… 构成线段。若顶点数为奇数，最后一个被忽略。 线框网格：绘制模型的边缘。网络拓扑图：连接不连续的点。
gl.LINE_STRIP 0x0003 绘制一条连续折线 线段由 (v0, v1)，(v1, v2)，(v2, v3)，… 构成。 函数图像：绘制正弦波、股票走势图。路径动画：显示物体移动轨迹。
gl.LINE_LOOP 0x0002 绘制一条闭合折线 与 LINE_STRIP 类似，但会在最后一个顶点和第一个顶点之间自动添加一条线段。 绘制多边形轮廓：如空心矩形、多边形边框。
gl.TRIANGLES 0x0004 绘制独立的三角形 顶点三元组 (v0, v1, v2)，(v3, v4, v5)，… 构成三角形。 绝大多数3D模型：任何实体表面都可分解为三角形。
gl.TRIANGLE_STRIP 0x0005 绘制一个三角形带 前三个顶点构成第一个三角形，之后每新增一个顶点与上两个顶点构成新三角形。 高效构建连续表面：如地形、带状物体（道路、丝带）。优势：顶点利用率高。
gl.TRIANGLE_FAN 0x0006 绘制一个三角形扇 前三个顶点构成第一个三角形，之后每新增一个顶点与第一个顶点和上一个顶点构成新三角形。 绘制锥体或扇形：如金字塔侧面、圆形或饼图填充。

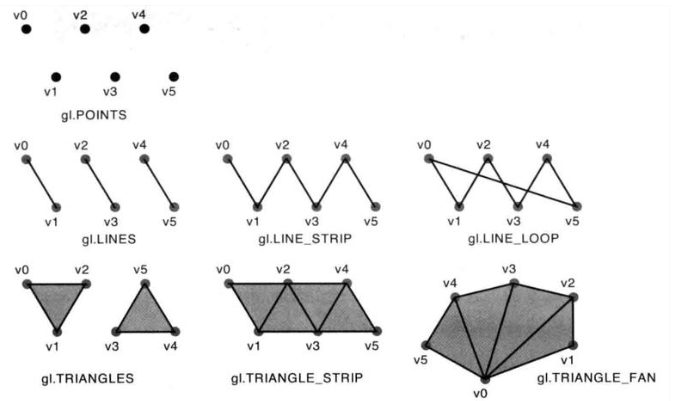

类型如下图

四、完整代码示例

以下示例均使用相同的顶点数据（六个顶点位置，外加颜色属性），以便直观对比不同模式下的绘制结果。每个示例都是完整可运行的HTML文件。

准备工作：基础HTML模板与通用着色器

所有示例共用一个基础模板，只需替换 <script> 标签内的核心绘制逻辑即可。

html

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>WebGL示例</title>
<style>
#webgl {
border: 2px solid red;

}
</style>
</head>
<body>

<canvas id="canvas" width="400" height="400"></canvas>

<script src="https://cdnjs.cloudflare.com/ajax/libs/gl-matrix/2.8.1/gl-matrix-min.js"></script>
<!– 使用普通方式引入，不要用 module –>
<script src="main.js"></script>

</body>
</html>
</body>
</html>

公共代码

// ================== 封装工具：创建着色器程序 ==================
function createShader(gl, type, source) {
const shader = gl.createShader(type);
gl.shaderSource(shader, source);
gl.compileShader(shader);
if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
console.error(gl.getShaderInfoLog(shader));
gl.deleteShader(shader);
return null;
}
return shader;
}

function createProgram(gl, vsSource, fsSource) {
const vs = createShader(gl, gl.VERTEX_SHADER, vsSource);
const fs = createShader(gl, gl.FRAGMENT_SHADER, fsSource);
const program = gl.createProgram();
gl.attachShader(program, vs);
gl.attachShader(program, fs);
gl.linkProgram(program);
if (!gl.getProgramParameter(program, gl.LINK_STATUS)) {
console.error(gl.getProgramInfoLog(program));
return null;
}
return program;
}

// ===== 通用的顶点属性设置 (位置2分量 + 颜色3分量, 步长20字节) =====
function setupPositionAndColor(gl, program, bufferData) {
const buffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(bufferData), gl.STATIC_DRAW);

const posLoc = gl.getAttribLocation(program, 'a_position');
const colorLoc = gl.getAttribLocation(program, 'a_color');

gl.enableVertexAttribArray(posLoc);
gl.vertexAttribPointer(posLoc, 2, gl.FLOAT, false, 20, 0);

if (colorLoc !== -1) {
gl.enableVertexAttribArray(colorLoc);
gl.vertexAttribPointer(colorLoc, 3, gl.FLOAT, false, 20, 8);
}
return { posLoc, colorLoc };
}

1. gl.POINTS：独立点

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    attribute vec3 a_color;
    varying vec3 v_color;
    void main() {
    gl_Position = vec4(a_position, 0.0, 1.0);
    gl_PointSize = 22.0;
    v_color = a_color;
    }`;

    const fs = `
    precision mediump float;
    varying vec3 v_color;
    void main() {
    vec2 coord = gl_PointCoord – vec2(0.5);
    float d = length(coord);
    if (d > 0.5) discard;
    float alpha = 1.0 – smoothstep(0.2, 0.5, d);
    gl_FragColor = vec4(v_color, alpha);
    }
    `;
    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);

    const vertices = [
    // 位置 (x,y) , 颜色 (r,g,b)
    0.0, 0.65, 1.0, 0.3, 0.3, // 上红
    0.55, 0.1, 0.3, 1.0, 0.3, // 右绿
    0.3, -0.55, 0.3, 0.3, 1.0, // 右下蓝
    -0.3, -0.55, 1.0, 1.0, 0.2, // 下黄
    -0.55, 0.1, 1.0, 0.4, 1.0 // 左紫
    ];
    setupPositionAndColor(gl, program, vertices);
    gl.drawArrays(gl.POINTS, 0, 5);

  • 应用场景：非常适合粒子系统，如在游戏中绘制星星、火花或标记点。

  • 运行效果： 独立圆点。

2. gl.LINES：独立线段

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    attribute vec3 a_color;
    varying vec3 v_color;
    void main() {
    gl_Position = vec4(a_position,0.0,1.0); v_color = a_color;
    } `;

    const fs = `
    precision mediump float;
    varying vec3 v_color;
    void main() {
    gl_FragColor = vec4(v_color,1.0);
    }`;

    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);
    const vertices = [
    // 横线红
    -0.7, 0.0, 1.0, 0.2, 0.2,
    0.7, 0.0, 1.0, 0.2, 0.2,
    // 竖线绿
    0.0, -0.7, 0.2, 1.0, 0.2,
    0.0, 0.7, 0.2, 1.0, 0.2,
    // 斜线蓝 (\\)
    -0.6, -0.6, 0.2, 0.4, 1.0,
    0.6, 0.6, 0.2, 0.4, 1.0,
    // 斜线黄 (/)
    -0.6, 0.6, 1.0, 1.0, 0.2,
    0.6, -0.6, 1.0, 1.0, 0.2
    ];
    setupPositionAndColor(gl, program, vertices);
    gl.drawArrays(gl.LINES, 0, 8);

  • 应用场景：绘制网格线、DNA双螺旋结构的横档、或任何不需要连接的线条。

3. gl.LINE_STRIP：连续折线

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    void main() { gl_Position = vec4(a_position,0.0,1.0);
    }`;
    const fs = `
    precision mediump float;
    void main() {
    gl_FragColor = vec4(0.3,0.9,0.4,1.0);
    }`;

    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);

    const points = [];
    for (let i = 0; i <= 20; i++) {
    const t = i / 20;
    const x = -0.8 + t * 1.6;
    const y = Math.sin(x * 6.5) * 0.45;
    points.push(x, y);
    }

    const buffer = gl.createBuffer();

    gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
    gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(points), gl.STATIC_DRAW);

    const posLoc = gl.getAttribLocation(program, 'a_position');
    gl.enableVertexAttribArray(posLoc);

    gl.vertexAttribPointer(posLoc, 2, gl.FLOAT, false, 0, 0);

    gl.drawArrays(gl.LINE_STRIP, 0, 21);

  • 应用场景：完美适配数据可视化中的折线图、绘制心电波形或路径轨迹。

4. gl.LINE_LOOP：闭合折线

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    attribute float a_bright;
    varying float v_bright;
    void main() {
    gl_Position = vec4(a_position,0.0,1.0); v_bright = a_bright;
    }
    `;
    const fs = `
    precision mediump float;
    varying float v_bright;
    void main() {
    gl_FragColor = vec4(0.4, 0.7, 1.0, 1.0) * (0.6 + 0.5 * v_bright);
    }
    `;
    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);

    const data = [];
    for (let i = 0; i < 6; i++) {
    const angle = (i / 6) * Math.PI * 2;
    const x = Math.cos(angle) * 0.7;
    const y = Math.sin(angle) * 0.7;
    data.push(x, y, i / 6); // 亮度因子
    }
    const buffer = gl.createBuffer();
    gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
    gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(data), gl.STATIC_DRAW);

    const posLoc = gl.getAttribLocation(program, 'a_position');
    const brightLoc = gl.getAttribLocation(program, 'a_bright');
    gl.enableVertexAttribArray(posLoc);
    gl.vertexAttribPointer(posLoc, 2, gl.FLOAT, false, 12, 0);
    gl.enableVertexAttribArray(brightLoc);
    gl.vertexAttribPointer(brightLoc, 1, gl.FLOAT, false, 12, 8);

    gl.drawArrays(gl.LINE_LOOP, 0, 6);

  • 应用场景：绘制多边形边框、区域轮廓或循环路径示意图。

5. gl.TRIANGLES：独立三角形

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    attribute vec3 a_color;
    varying vec3 v_color;
    void main() {
    gl_Position = vec4(a_position,0.0,1.0);
    v_color = a_color;
    }`;

    const fs = `
    precision mediump float;
    varying vec3 v_color;
    void main() {
    gl_FragColor = vec4(v_color,1.0);
    }`;

    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);

    const vertices = [
    // tri1 (红,绿,蓝)
    -0.5, -0.5, 1.0, 0.2, 0.2,
    0.5, -0.5, 0.2, 1.0, 0.2,
    -0.5, 0.5, 0.2, 0.2, 1.0,
    // tri2 (青,紫,黄)
    0.5, -0.5, 0.2, 1.0, 1.0,
    0.5, 0.5, 1.0, 0.3, 1.0,
    -0.5, 0.5, 1.0, 1.0, 0.2
    ];
    setupPositionAndColor(gl, program, vertices);
    gl.drawArrays(gl.TRIANGLES, 0, 6);

  • 应用场景：最基础的3D建模方式，用于构建任何复杂模型的表面。

6. gl.TRIANGLE_STRIP：矩形

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    attribute vec3 a_color;
    varying vec3 v_color;
    void main() { gl_Position = vec4(a_position,0.0,1.0); v_color = a_color; }
    `;
    const fs = `
    precision mediump float;
    varying vec3 v_color;
    void main() {
    gl_FragColor = vec4(v_color,1.0);
    }`;

    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);

    const vertices = [
    -0.6, -0.6, 1.0, 0.3, 0.3, // 左下红
    -0.6, 0.6, 0.3, 1.0, 0.3, // 左上绿
    0.6, -0.6, 0.3, 0.3, 1.0, // 右下蓝
    0.6, 0.6, 1.0, 1.0, 0.3 // 右上黄
    ];
    setupPositionAndColor(gl, program, vertices);
    gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4);

  • 应用场景：高效构建地形、路面、管道等连续表面，能显著减少顶点数据传输。

7. gl.TRIANGLE_FAN：三角形扇

  • 核心代码替换：

    javascript

    const vs = `
    attribute vec2 a_position;
    attribute float a_factor;
    varying float v_factor;
    void main() {
    gl_Position = vec4(a_position,0.0,1.0);
    v_factor = a_factor; }
    `;
    const fs = `
    precision mediump float;
    varying float v_factor;
    void main() {
    float r = 0.6 + 0.5 * sin(v_factor * 6.28);
    float g = 0.5 + 0.5 * cos(v_factor * 5.0);
    float b = 0.7 + 0.3 * sin(v_factor * 7.0 + 2.0);
    gl_FragColor = vec4(r, g, b, 1.0);
    } `;
    const program = createProgram(gl, vs, fs);
    gl.useProgram(program);

    const data = [0, 0, 0]; // 中心
    for (let i = 0; i <= 8; i++) {
    const angle = (i / 8) * Math.PI * 2;
    const x = Math.cos(angle) * 0.7;
    const y = Math.sin(angle) * 0.7;
    data.push(x, y, i / 8);
    }
    const buffer = gl.createBuffer();
    gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
    gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(data), gl.STATIC_DRAW);

    const posLoc = gl.getAttribLocation(program, 'a_position');
    const factorLoc = gl.getAttribLocation(program, 'a_factor');
    gl.enableVertexAttribArray(posLoc);
    gl.vertexAttribPointer(posLoc, 2, gl.FLOAT, false, 12, 0);
    gl.enableVertexAttribArray(factorLoc);
    gl.vertexAttribPointer(factorLoc, 1, gl.FLOAT, false, 12, 8);

    gl.drawArrays(gl.TRIANGLE_FAN, 0, 10);

  • 应用场景：绘制锥体侧面、圆形填充、或任何从一个中心点向外辐射的图形，如饼图。

五、性能考量与最佳实践

  • 顶点数量 (count) 的选择：count 并非越大越好。它受GPU处理能力和显存带宽限制。对于粒子系统（POINTS），轻松支持数万点；对于复杂模型，需要结合视锥剔除等技术优化。

  • first 参数的妙用：可以将多个对象的顶点数据存储在同一个缓冲区中，通过不同的 first 和 count 值分批绘制，减少缓冲区切换的开销。

  • 与 gl.drawElements 的选择：drawArrays 简单直接，适合顶点不重复的几何体（如粒子）。对于顶点复用率高的模型（如立方体，8个顶点但要绘制12个三角形），使用索引绘制 (gl.drawElements) 更节省内存。

    • 六、总结

    gl.drawArrays 的七种绘制模式，为图形表达提供了极大的灵活性。从最简单的点，到复杂的三角形扇，选择合适的模式不仅能正确呈现图形，更是优化性能的关键。希望通过本文的参数详解和完整的可运行示例，能帮助您在未来的WebGL项目中，更自信、更高效地使用这个核心命令。
