设计简介：
本设计是基于stm32的智能RFID车位锁系统，主要实现以下功能：
1，通过RFID刷卡和按键输入密码两种模式开锁；
2，刷卡成功，蜂鸣器短响，舵机旋转；
3，通过gsm模块实时发送车位锁开关状态；
4，密码输入错误或者刷错误卡，蜂鸣器会长响；
5，液晶显示屏也实时显示门锁打开与否和密码刷卡是否正确；
标签：STM32、OLED、RFID、GSM、舵机
题目扩展：智能停车位

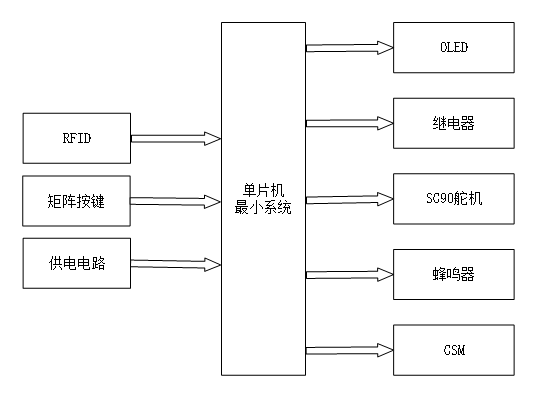

基于stm32的智能RFID车位锁：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
一、中控部分
核心控制器：采用STM32单片机作为整个系统的控制中枢。其主要功能包括：
- 数据采集：接收来自RFID读卡器、4*4矩型键盘等输入部分的数据。
- 数据处理：对接收到的数据进行处理，如验证密码、识别RFID卡等。
- 控制输出：根据处理结果，控制继电器、SG90舵机、蜂鸣器和GSM模块等输出部分的动作。
二、输入部分
- 功能：读取RFID卡的信息，并将信息发送给STM32单片机。
- 功能：提供密码输入、修改密码、删除卡、录入卡等操作接口。
- 功能：为整个系统提供稳定可靠的电源供应。
三、输出部分
- 功能：显示输入密码、密码错误、RFID卡验证结果等信息。
- 功能：控制车位锁的开关状态。
- 功能：发出声音提示。
- 功能：实现短信提醒功能。
5 实物调试

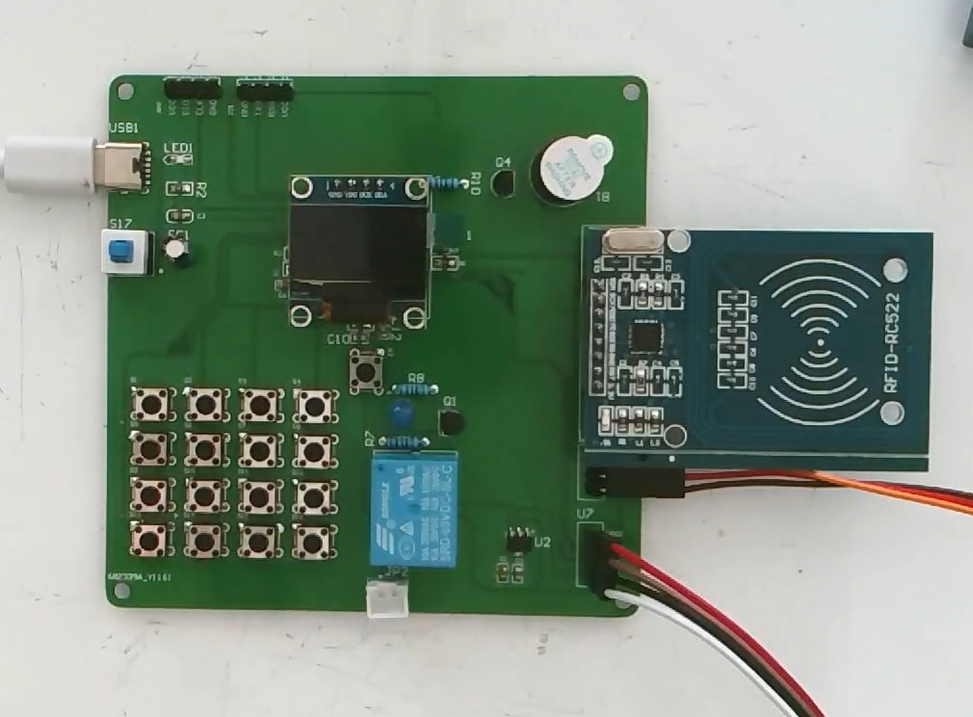

5.1 电路焊接总图
首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是5V转3.3V电路焊接而成。第六部分是USB转TTL模块，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。第七部分是独立按键模块。第八部分是舵机，第九部分是GSM通信模块，第十部分是RFID自动识别模块。下图5-1为焊接完整实物图：
图5-1电路焊接总图

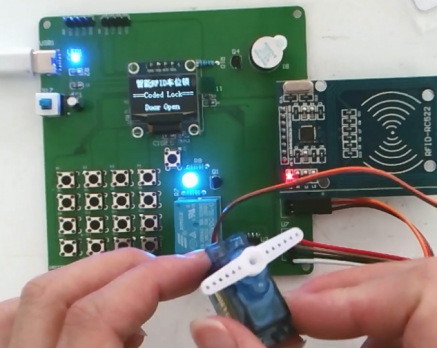

5.2打开门禁实物测试

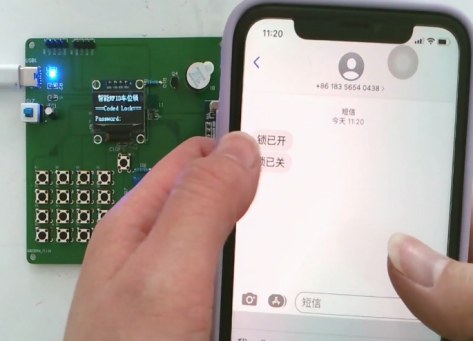

如图5-2所示，我们输入密码打开门禁，舵机模拟开关门，这个时候手机端就会收到短信“门已开/门已关”。
图5-2连接WIFI实物图

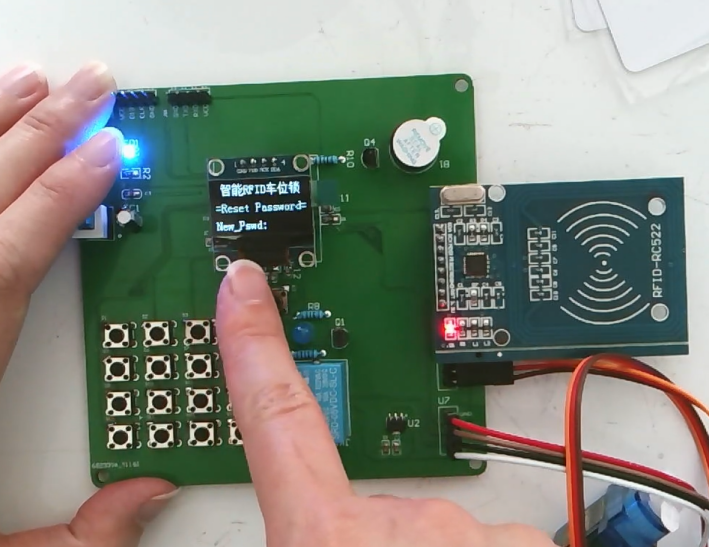

5.3 修改密码实物测试
如图5-3所示，此设计中如果想设置新密码，我们将按下按键K4进入修改密码模式，首先需要输入管理员密码“123456”进入修改密码模式。先输入一边新密码，按下按键K13确认按键进行确认，然后再重新输入一遍确认密码。
。
图5-3修改密码实物图

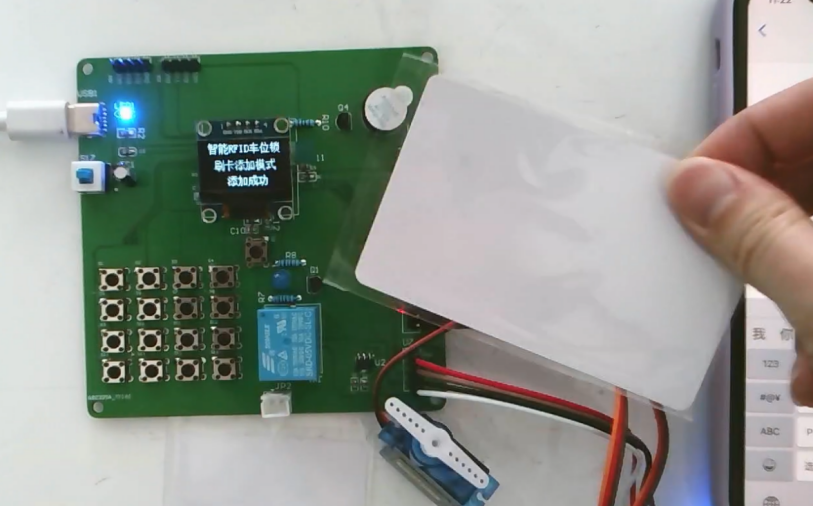

5.4添加授权卡实物测试
如图5-4所示，此设计中添加授权卡，按下按键K8进入授权模式，输入管理员密码“123456”，按下按键K13确认按键，进入授权卡模式，然后将未授权的卡放在RFID上，然后蜂鸣器滴的一声提示一下授权成功，屏幕上也显示授权成功。
图5-4添加授权卡实物检测

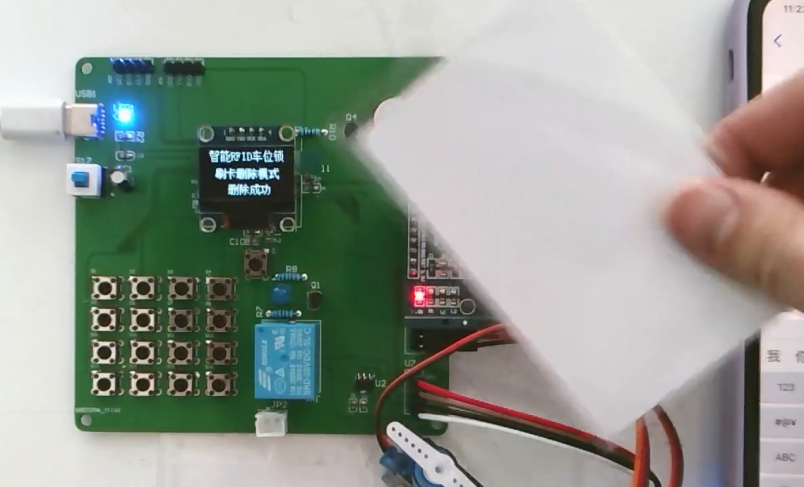

5.3 删除授权卡实物测试
如图5-3所示，此设计中添加授权卡，按下按键K12进入消除卡的权限模式，输入管理员密码“123456”，按下按键K13确认按键，进入消除卡的权限模式，然后将授权的卡放在RFID上，然后蜂鸣器滴的一声提示一下消除卡成功，屏幕上也显示消除卡成功。
图5-5删除授权卡电机实物
设计说明书部分资料如下
设计摘要：
本论文基于STM32单片机设计了一种智能RFID车位锁系统，旨在解决校园车位管理的问题。该系统采用了STM32单片机作为核心控制器，并结合RFID模块、4*4矩阵键盘、OLED显示模块、继电器、舵机和GSM模块等多个模块，实现了对车位锁的智能控制和管理。在系统中，用户可以通过RFID卡或密码进行车位锁的开关控制，同时系统提供了相关的显示和提示功能，如OLED显示输入密码和密码错误信息，蜂鸣器发出开锁提示音等。此外，系统还具备远程管理功能，当车位锁状态改变时，GSM模块会发送短信提醒用户。通过对系统的设计和实现，本论文验证了该智能RFID车位锁系统在校园生活中的可行性和实用性。它能够提高校园车位管理的智能化水平，增加管理效率和便利性。未来的研究可以进一步优化系统性能和加强安全控制，以满足更广泛的应用需求。
关键词：单片机；GSM模块；RFID自动识别模块
字数：10000+
