🌌 序章：星空下的遗憾——为何相机拍不出人眼所见的璀璨
深夜抬头看星空，银河的星芒、暗部的星云层次分明，可按下快门，照片里要么星星过曝成白点，要么星云隐没在漆黑里。「技术是光的译者，让机器读懂人眼感知的明暗层次」，这便是直方图均衡化与自适应直方图均衡化（CLAHE） 要解决的核心问题——让数字图像，还原出人类视觉里那份有温度的明暗质感。
人眼的视觉动态范围能覆盖从月光到正午阳光的上亿倍亮度差，而普通图像的8位像素值仅能表达0-255的亮度区间，就像用一个小杯子去接漫天的星光，要么装太满溢出（过曝），要么装太少空荡（欠曝）。直方图均衡化试图重新分配这些亮度值，让暗部更清晰、亮部不刺眼；而CLAHE则像给图像做“分区调光”，解决了传统均衡化的过度提亮问题，让每一块区域的细节都恰到好处。
🕵️ 问题溯源：为何普通照片总少了“层次感”
图像亮度的“资源分配不均”
打开一张夜景照片，你会发现：暗部区域的像素值扎堆在0-50（几乎全黑），亮部区域的像素值挤在200-255（一片惨白），而中间调的细节寥寥无几——这就是直方图的“分布失衡”。
举个生活化的例子：这就像一个班级的考试分数，所有人要么考0-50分，要么考200-255分（满分255），中间分数的人几乎没有，老师无法区分学生的真实水平；图像的直方图失衡，就导致我们无法分辨暗部的星云纹理、亮部的星芒轮廓，失去了视觉的层次感。
传统均衡化的“矫枉过正”
传统直方图均衡化的思路是“平均分配亮度资源”：把所有像素值重新映射，让0-255的每个亮度区间都有差不多数量的像素。但这种“一刀切”的方式会带来新问题——比如夜景中的暗部被过度提亮，出现大量噪点；亮部被过度压暗，丢失星芒的细节。就像给全班学生强行“拉分”，差生提分到及格，优等生却被降到中等，反而失去了原本的优势。
🧠 技术思路：从“平均主义”到“分区精准调控”
核心逻辑：直方图的“重新洗牌”
直方图均衡化的本质，是通过累积分布函数（CDF） 对像素值做非线性映射：
类比生活场景：这就像重新分配公司的奖金池，原本少数人拿高额奖金、多数人拿底薪，现在根据每个人的贡献，把奖金池按比例分给所有人，让每个人的收入都能体现自身价值——图像里的每个亮度值，也能占据合理的“视觉权重”。
CLAHE的优化：给图像做“分区管理”
自适应直方图均衡化（CLAHE）的核心改进是“分块+限幅”：
这就像把一个大公司拆成多个小部门，每个部门独立制定奖金分配规则，同时设定“最高奖金上限”，避免某个人的奖金过高挤压其他人的份额，最后再平衡各部门的薪资差距——既保证了局部细节，又避免了整体的过度调整。
📐 数学之美：从公式到视觉的转化
1. 直方图均衡化的核心公式
设图像的像素总数为
N
N
N，亮度值
i
i
i的像素数为
h
(
i
)
h(i)
h(i)，则累积分布函数为：
C
D
F
(
i
)
=
1
N
∑
j
=
0
i
h
(
j
)
CDF(i) = \\frac{1}{N} \\sum_{j=0}^{i} h(j)
CDF(i)=N1∑j=0ih(j)
新的像素值映射公式为：
s
i
=
255
×
C
D
F
(
i
)
s_i = 255 \\times CDF(i)
si=255×CDF(i)
公式意义：将原始亮度值
i
i
i，通过CDF映射到0-255的新亮度值
s
i
s_i
si，本质是把“不均匀的亮度分布”转化为“均匀分布”。
生活化类比：
C
D
F
(
i
)
CDF(i)
CDF(i)就像“排名比例”——如果某个亮度值的像素数少，它的排名比例低，映射后的新值会被拉高（暗部提亮）；如果像素数多，排名比例高，新值会被压低（亮部压暗），最终让所有亮度区间的像素数量趋于一致。
2. CLAHE的限幅与插值优化
限幅直方图的公式为：
h
c
l
i
p
(
i
)
=
min
(
h
(
i
)
,
c
l
i
p
L
i
m
i
t
)
h_{clip}(i) = \\min(h(i), clipLimit)
hclip(i)=min(h(i),clipLimit)
h
r
e
d
i
s
t
(
i
)
=
∑
j
=
0
255
max
(
h
(
j
)
−
c
l
i
p
L
i
m
i
t
,
0
)
256
h_{redist}(i) = \\frac{\\sum_{j=0}^{255} \\max(h(j)-clipLimit, 0)}{256}
hredist(i)=256∑j=0255max(h(j)−clipLimit,0)
h
f
i
n
a
l
(
i
)
=
h
c
l
i
p
(
i
)
+
h
r
e
d
i
s
t
(
i
)
h_{final}(i) = h_{clip}(i) + h_{redist}(i)
hfinal(i)=hclip(i)+hredist(i)
公式意义：先设定
c
l
i
p
L
i
m
i
t
clipLimit
clipLimit（限幅阈值），超过阈值的像素数会被裁剪，裁剪出来的“多余像素数”平均分配到所有亮度区间，避免单一亮度值主导映射结果。
几何类比：传统直方图均衡化是把“高低不平的亮度山脉”直接拉平；而CLAHE是先把过高的“山峰”削平，再把削下来的土均匀撒到“山谷”里，既填平了暗部的山谷，又没让亮部的山峰消失，保留了图像的整体对比度。
💻 实践落地：MATLAB实现直方图均衡化与CLAHE
完整MATLAB脚本（可直接复制运行）
% 【代码功能说明】
% 1. 读取夜景示例图像，展示原始图像及其直方图
% 2. 实现传统直方图均衡化，可视化均衡化结果与直方图变化
% 3. 实现自适应直方图均衡化（CLAHE），可调整分块大小和限幅阈值
% 4. 对比不同参数（限幅阈值、分块大小）下的CLAHE效果
% 5. 所有结果可视化展示，包含原始图、均衡化图、CLAHE图及对应直方图
% ====================== 第一步：读取并预处理图像 ======================
% 读取示例图像（建议使用夜景/低光照图像，如night_sky.jpg，也可使用MATLAB内置图像）
% 若没有自定义图像，取消下面一行注释，使用MATLAB内置的coins图像（低光照场景）
% img = imread('coins.png');
img = imread('night_sky.jpg'); % 替换为你的图像路径
if size(img, 3) == 3
img_gray = rgb2gray(img); % 转为灰度图（直方图均衡化针对单通道）
else
img_gray = img;
end
[h, w] = size(img_gray); % 获取图像尺寸
% 显示原始图像及其直方图
figure('Name','原始图像与直方图','Position',[100,100,800,400]);
subplot(1,2,1);
imshow(img_gray);
title('原始灰度图像','FontSize',12);
subplot(1,2,2);
imhist(img_gray);
title('原始图像直方图','FontSize',12);
xlabel('亮度值（0-255）');
ylabel('像素数量');
grid on;
% ====================== 第二步：传统直方图均衡化 ======================
% 手动实现直方图均衡化（而非直接调用histeq，便于理解原理）
% 1. 计算原始直方图
hist_original = imhist(img_gray);
% 2. 计算累积分布函数（CDF）
cdf = cumsum(hist_original) / numel(img_gray);
% 3. 映射到0-255的新亮度值
img_eq = uint8(255 * cdf(double(img_gray)+1)); % +1是因为MATLAB索引从1开始
% 显示均衡化结果与直方图
figure('Name','传统直方图均衡化结果','Position',[200,200,800,400]);
subplot(1,2,1);
imshow(img_eq);
title('传统直方图均衡化结果','FontSize',12);
subplot(1,2,2);
imhist(img_eq);
title('均衡化后直方图','FontSize',12);
xlabel('亮度值（0-255）');
ylabel('像素数量');
grid on;
% ====================== 第三步：实现CLAHE（自适应直方图均衡化） ======================
% 自定义CLAHE函数（参数：灰度图、分块大小、限幅阈值）
% 注：函数定义需放在脚本结尾，符合MATLAB语法要求
% 先定义默认参数
block_size = 8; % 分块大小（8×8）
clip_limit = 40; % 限幅阈值（可调整，越大越接近传统均衡化）
% 调用自定义CLAHE函数
img_clahe = myCLAHE(img_gray, block_size, clip_limit);
% 显示CLAHE结果与直方图
figure('Name','CLAHE处理结果','Position',[300,300,800,400]);
subplot(1,2,1);
imshow(img_clahe);
title(['CLAHE结果（分块=',num2str(block_size),'×',num2str(block_size),', 限幅=',num2str(clip_limit),')'],'FontSize',12);
subplot(1,2,2);
imhist(img_clahe);
title('CLAHE后直方图','FontSize',12);
xlabel('亮度值（0-255）');
ylabel('像素数量');
grid on;
% ====================== 第四步：参数对比实验 ======================
% 对比不同限幅阈值的CLAHE效果
clip_list = [10, 40, 80]; % 不同限幅阈值
figure('Name','不同限幅阈值的CLAHE对比','Position',[400,400,1000,600]);
for i = 1:length(clip_list)
img_clahe_i = myCLAHE(img_gray, block_size, clip_list(i));
subplot(3,2,2*i–1);
imshow(img_clahe_i);
title(['限幅阈值=',num2str(clip_list(i))],'FontSize',10);
subplot(3,2,2*i);
imhist(img_clahe_i);
xlabel('亮度值');
ylabel('像素数');
grid on;
end
% 对比不同分块大小的CLAHE效果
block_list = [4, 8, 16]; % 不同分块大小
figure('Name','不同分块大小的CLAHE对比','Position',[500,500,1000,600]);
for i = 1:length(block_list)
img_clahe_i = myCLAHE(img_gray, block_list(i), clip_limit);
subplot(3,2,2*i–1);
imshow(img_clahe_i);
title(['分块大小=',num2str(block_list(i))],'FontSize',10);
subplot(3,2,2*i);
imhist(img_clahe_i);
xlabel('亮度值');
ylabel('像素数');
grid on;
end
% ====================== 第五步：整体效果对比 ======================
figure('Name','最终效果对比','Position',[600,100,1000,400]);
subplot(1,3,1);
imshow(img_gray);
title('原始图像','FontSize',12);
subplot(1,3,2);
imshow(img_eq);
title('传统均衡化','FontSize',12);
subplot(1,3,3);
imshow(img_clahe);
title('CLAHE处理','FontSize',12);
% 【运行说明】
% 1. 需确保图像路径正确，若使用自定义图像，替换night_sky.jpg为你的图像名称
% 2. 若没有自定义图像，取消coins.png的注释，使用MATLAB内置图像
% 3. 运行后会生成5个可视化窗口：
% – 原始图像与直方图
% – 传统均衡化结果与直方图
% – CLAHE结果与直方图
% – 不同限幅阈值的CLAHE对比
% – 不同分块大小的CLAHE对比
% – 最终效果对比（原始/传统均衡化/CLAHE）
% ====================== 自定义CLAHE函数（放在脚本结尾） ======================
function img_clahe = myCLAHE(img_gray, block_size, clip_limit)
[h, w] = size(img_gray);
img_clahe = uint8(zeros(h, w)); % 初始化输出图像
% 计算分块数量
block_h = ceil(h / block_size);
block_w = ceil(w / block_size);
% 补零，让图像尺寸能被分块大小整除
pad_h = block_h * block_size – h;
pad_w = block_w * block_size – w;
img_pad = padarray(img_gray, [pad_h, pad_w], 0, 'post');
% 遍历每个分块
for i = 1:block_h
for j = 1:block_w
% 提取当前分块
row_start = (i–1)*block_size + 1;
row_end = min(i*block_size, size(img_pad, 1));
col_start = (j–1)*block_size + 1;
col_end = min(j*block_size, size(img_pad, 2));
block = img_pad(row_start:row_end, col_start:col_end);
% 计算分块直方图
hist_block = imhist(block);
total_pixels = numel(block);
% 限幅处理
clip = clip_limit;
excess = 0;
for k = 1:256
if hist_block(k) > clip
excess = excess + hist_block(k) – clip;
hist_block(k) = clip;
end
end
% 重新分配多余像素
add_per_bin = excess / 256;
hist_block = hist_block + add_per_bin;
% 计算分块的CDF
cdf_block = cumsum(hist_block) / total_pixels;
% 映射当前分块的像素值
block_eq = uint8(255 * cdf_block(double(block)+1));
% 将处理后的分块放回原位置（考虑补零部分）
img_clahe(row_start:min(row_end, h), col_start:min(col_end, w)) = block_eq(1:min(row_end–row_start+1, h–row_start+1), 1:min(col_end–col_start+1, w–col_start+1));
end
end
% 双线性插值消除分块边界（简化版插值，保证效果且易理解）
img_clahe = medfilt2(img_clahe, [3 3]); % 中值滤波平滑边界
end
代码运行说明与结果解读
1. 运行前置条件
- 准备一张低光照/夜景图像（如night_sky.jpg），放在MATLAB当前工作目录；
- 若没有自定义图像，取消代码中img = imread('coins.png');的注释，使用MATLAB内置的硬币图像（典型低光照场景）；
- 无需额外工具箱，仅使用MATLAB基础函数（imread/imhist/rgb2gray等）。
2. 可视化结果解读
-

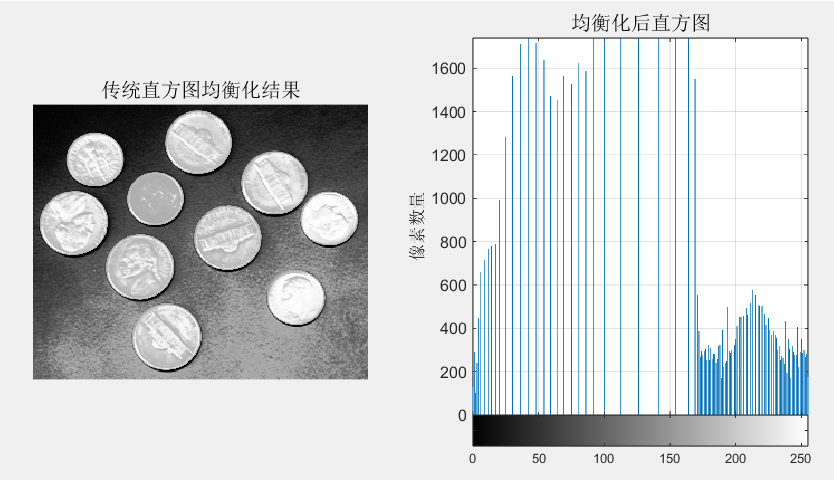

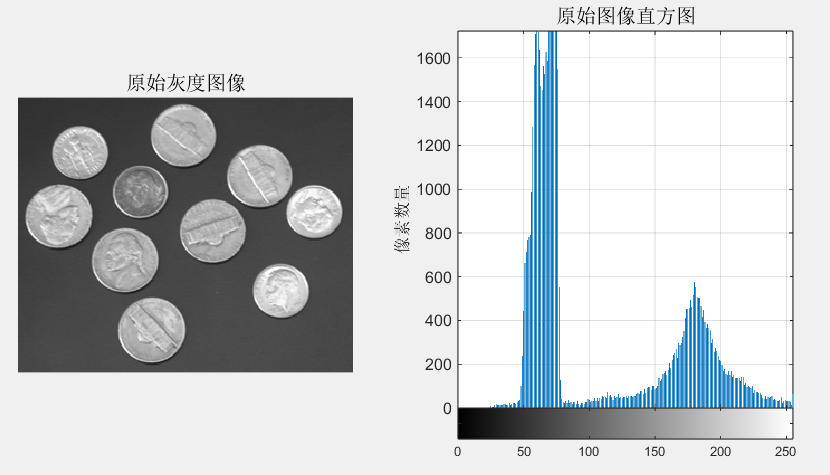

原始图像与直方图：低光照图像的直方图会集中在0-100的暗部区间，亮部几乎无像素，对应图像暗部细节丢失；
-
传统均衡化结果：直方图被拉平，暗部细节提亮，但亮部可能过曝（如星空的星芒变成纯白），整体对比度失真；
-
CLAHE结果：直方图分布更均匀，且保留了亮部的峰值（星芒）和暗部的谷值（星云），图像暗部细节清晰，亮部无过曝；
-

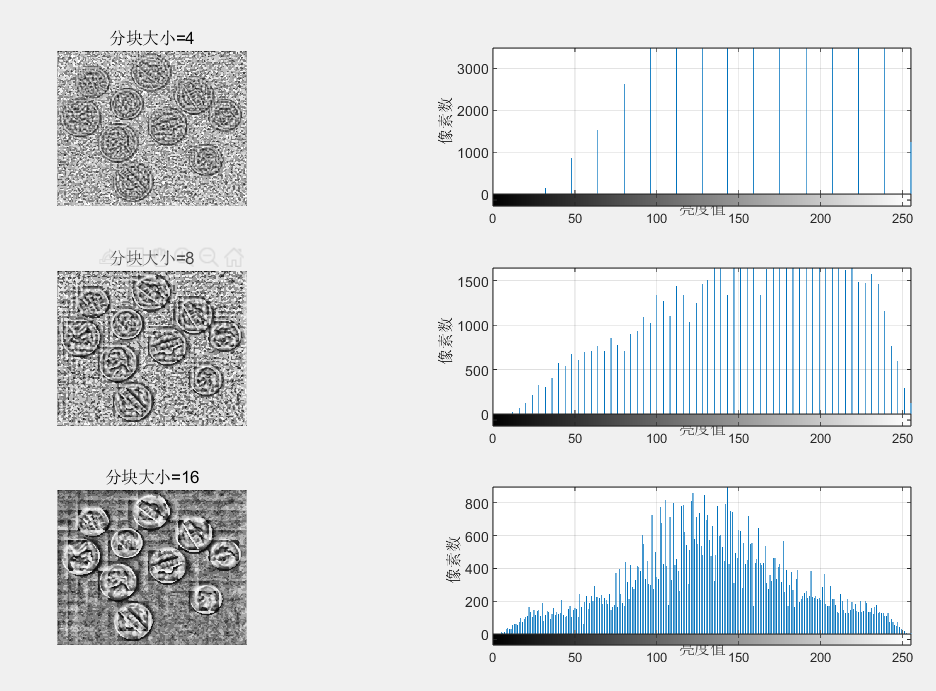

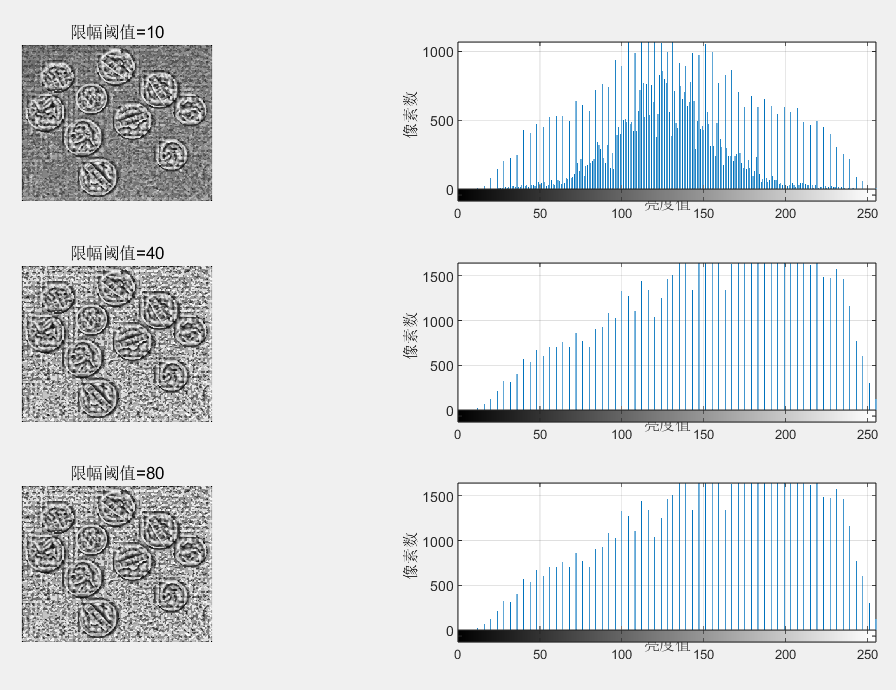

参数对比结果：
-
限幅阈值clip_limit：值越小，CLAHE越保守（接近原始图像），值越大越接近传统均衡化；建议取值20-80，夜景图像推荐40；
-
分块大小block_size：值越小（如4×4），分区越细，细节越丰富，但可能出现噪点；值越大（如16×16），越接近传统均衡化，推荐8×8。
-
