前言
不知道大家是否遇到过，至少我经常有这样的需求：想要自动抓出某个信号的所有驱动，利用命名规则之类的做一些过滤之后做一些自动化处理；
网上到处搜索却没有查到方法，只能考虑如何自己做；但是这种事用脚本做起来并不容易，verilog语法如此复杂，没办法使用python/perl之类的通过一些正则表达式就可以抓到自己想要的结果，就算抓出来了一些，也无法确保真的完备，甚至有明显的遗漏；而针对自己的coding style就算抓全了，也无法确保以后长期可以使用。
我甚至想过利用python写一个简单的verilog编译器，后来了解到一些开源内容的复杂度后放弃了。但这个想法也给了我一个思路，我们不就有一个现成的编译器吗？VCS/Verdi一定有这样的功能，否则我们也不可能在RTL界面双击信号就可以看到它的驱动有哪些。
那么就只剩一个问题了，Synopsys有没有对外开放这些接口呢？
很幸运，有的。
通过四处查阅Verdi的文档，我找到了Verdi提供的有这样功能的接口，Synopsys称之为”NPI”，也就是Native Programming Interface.。
什么是NPI？
可以简单地认为是Synopsys官方提供的一套功能接口，可以让用户调用实现特定的自动化功能；例如上面提到的trace driver/load，还有抓取parameter、port信息等等，内容非常庞杂；同时支持C接口和TCL接口，整个文档高达2459页（Verdi2016版本），包含了Language model，Netlist Model，Text Model，Power Model，FSDB Model，Coverage Model等等非常多的功能。
更多的时候，我是将其当作一个工具书来查找自己需要的功能。如有需要，各位可以在给"老王谈谈芯"公众号发消息“Verdi NPI文档”来获取完整的内容。
我们今天就以trace driver为例，来讲解一下TCL接口的使用。
应该使用哪个NPI？
在Verdi官方的NPI手册中，我们可以查阅到，有一个名为npi_trace_driver的NPI，其简介是这样描述的：

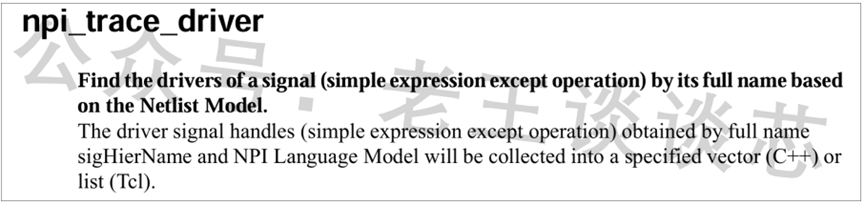

图1. npi_trace_driver功能简介
也就是可以给这个API输入一个信号的完整路径，获得其所有的driver；其输出的driver在TCL中会以一个list的形式返回。 显然我们需要的就是这样的接口。
关于函数简介和参数说明如下：

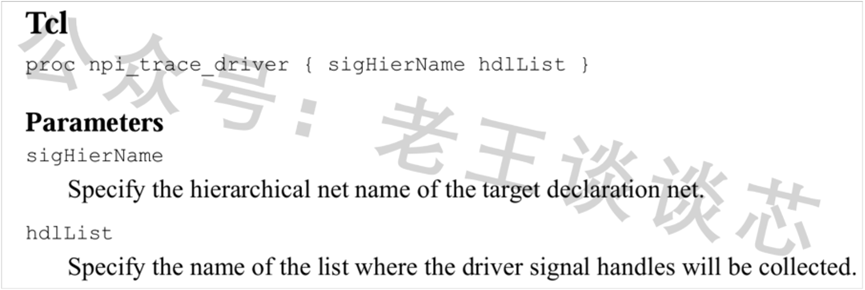

图2. npi_trace_driver TCL API函数说明
即，我们在TCL中调用这个函数，输入一个信号的完整路径，和一个空的list，调用这个函数之后，这个空的list里面就会被填充所有该信号driver的句柄/handle。

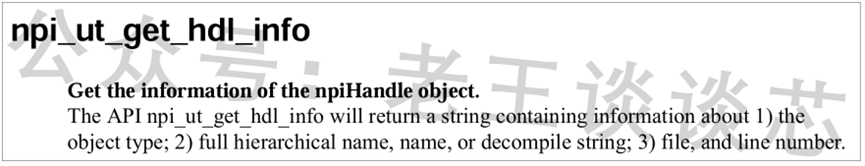

注意，这里list中得到的是句柄，而非人能直接读取的信息，因此还需要通过另一个NPI：npi_ut_get_hdl_info来获取这个句柄的详细信息，这个API的功能简介和参数说明如下：

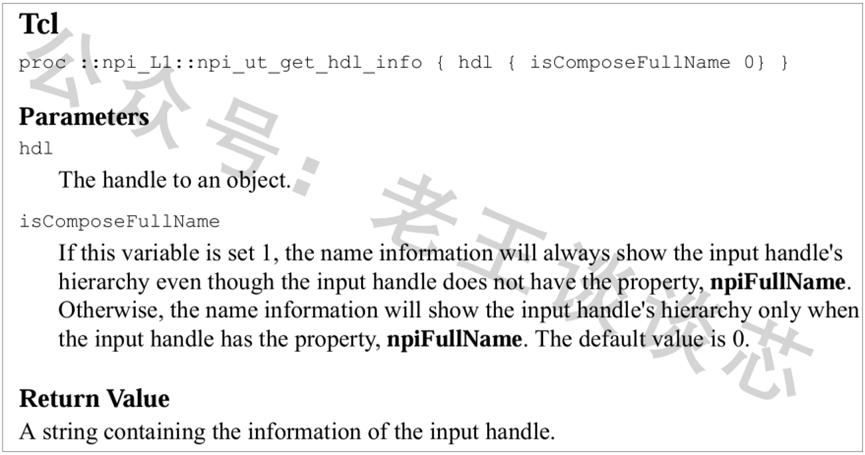

图3. npi_ut_get_hdl_info 功能简介
图4. npi_ut_get_hdl_info接口参数说明

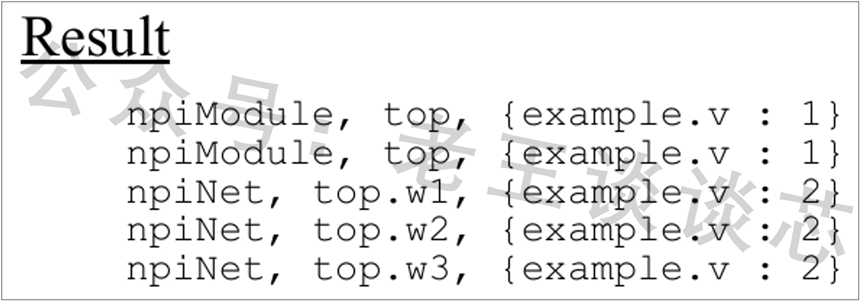

通过这个NPI，我们可以把一个句柄，转化为人能读取的具体信息，这个信息会包含变量类型、变量完整路径、文件名和行号；按照以下格式给出：
图5. npi_ut_get_hdl_info返回结果示例
好了，到此为止，我们已经有了需要的所有信息，接下来，让我们搭建一个示例看看效果。
示例
Verilog

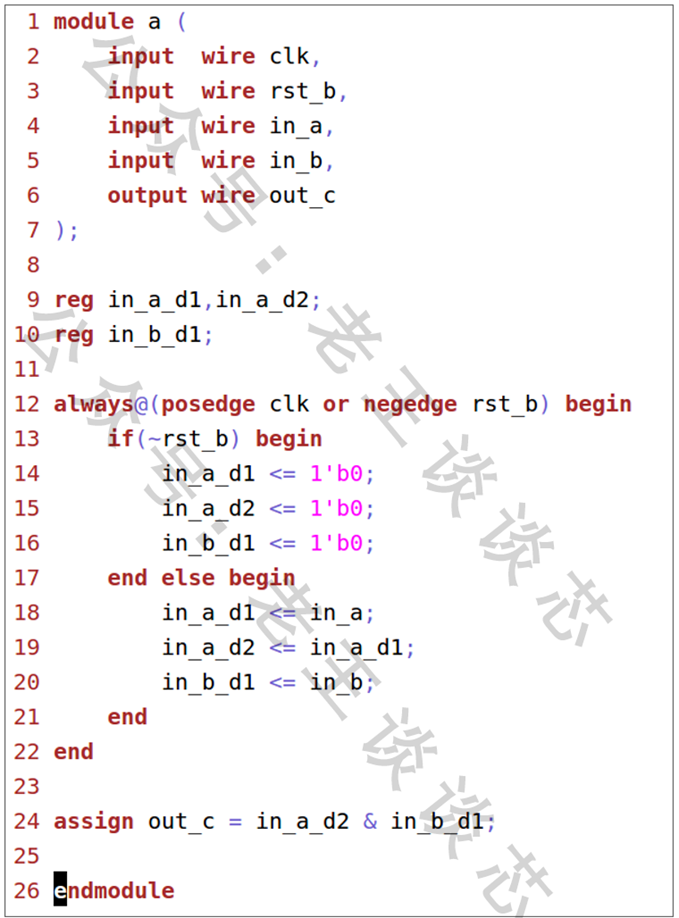

先写一个简单的verilog module，就是对两个输入a和b，a敲2T，b敲1T，与起来送到输出端口c上，代码如下：
图6. 示例verilog代码
TCL
再根据上面的内容写出TCL代码，因为我们并不只需要输入信号的一层驱动，而是不断往上追溯，得到驱动的驱动、驱动的驱动的驱动……因此需要一个递归来不断trace driver，所以我写了一个get_driver的函数；

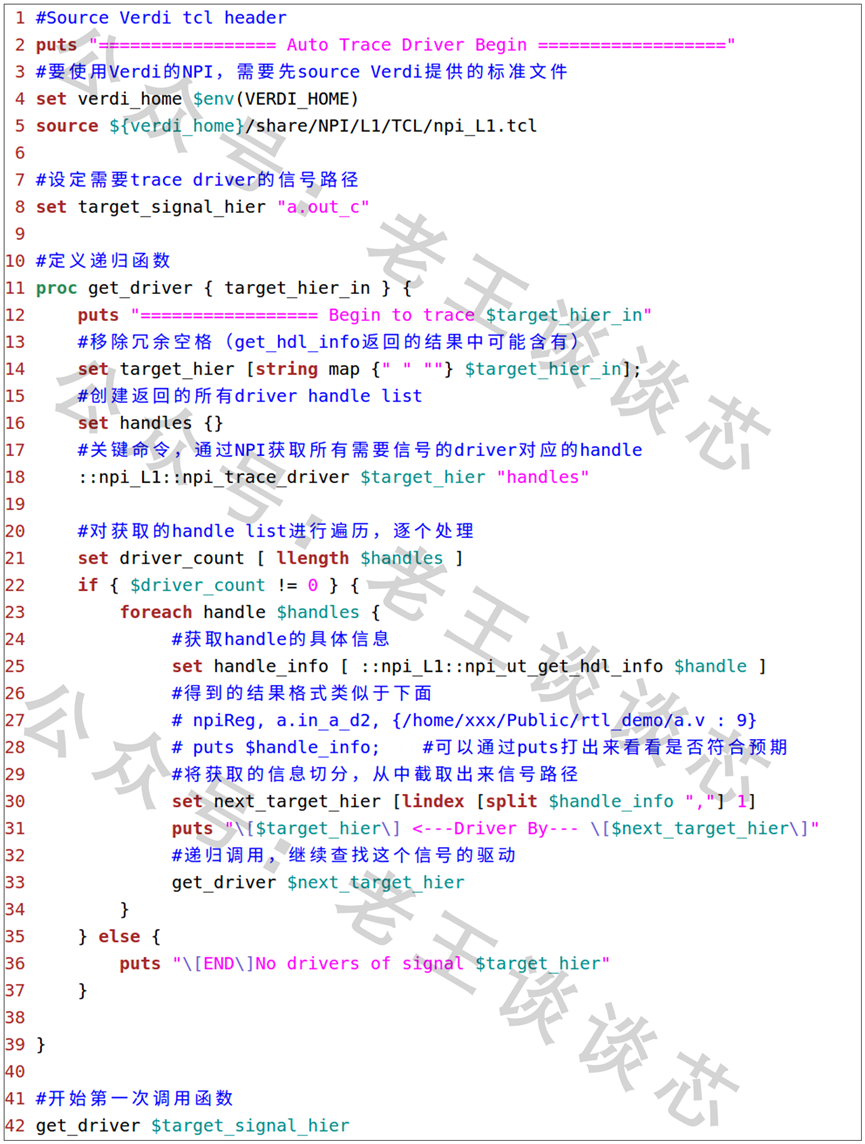

图7. trace driver TCL脚本示例
具体的代码功能在注释中都有写出，如果有问题欢迎在评论区提出。
上面只是一个非常简单的示例，但是已经展示了重点的信息，在此基础上，如果有任何定制化的需求，都可以通过加入一些字符串处理或者判断等方式实现；
例如，追踪到module port结束、DFF结束、常数结束，或者根据驱动层级格式化输出等等。
运行
代码都有了之后，接下来就是运行了；我们把运行分为两类，调试和常态化执行；
- 调试，即需要即时根据结果修改脚本，这种时候，我们是需要一个即时运行、显示结果和调试的窗口的；
- 常态化执行，则需要一个可以静默运行，固定输出的方式，自动化执行过程中一般不需要打开Verdi的GUI。
调试
调试的时候，首先要做的，是打开Verdi的TCL输入窗口，毕竟我们不想每运行一次都需要等待一次Verdi的license和启动时间。

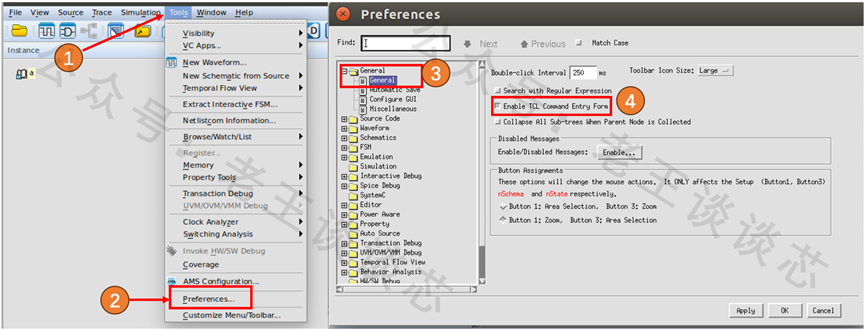

依次到 Tool -> Preferences -> General下，勾选Enable TCL Command Entry Form即可，如下图所示
图8. 打开Verdi TCL调式窗口流程

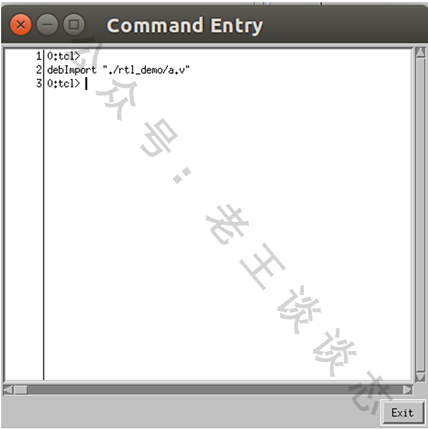

之后会打开下面这样一个窗口（基于Ubuntu 16.04系统Verdi2016，不同版本可能长的不太一样）
图9. Verdi TCL调试窗口
在这个窗口中，输入source ./trace_driver.tcl回车，即可执行我们的TCL脚本。

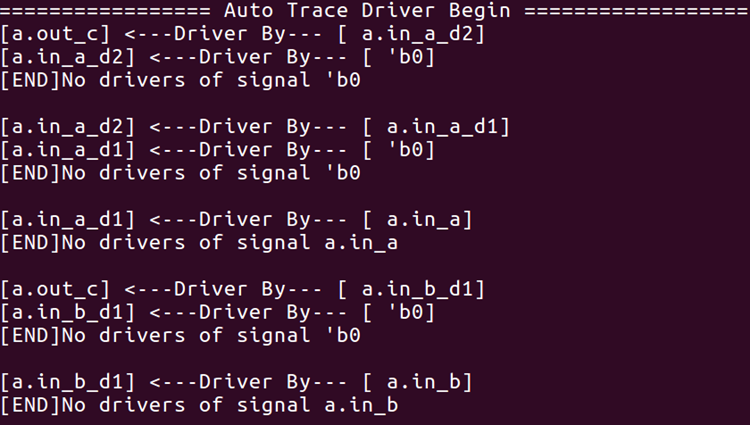

我们执行上面的脚本，可以在Terminal中得到下面的结果
图10. trace driver TCL脚本输出结果
可以对于每个信号，可以追到所有的driver（例如in_a_d2，同时追到了reset为0和in_a_d1）；同时最顶层的port是没有驱动的（如in_a）
实际调试中，报错会显示在TCL Command Entry窗口中，puts的输出结果会显示在Terminal窗口中（同上，基于Ubuntu 16.04系统Verdi2016，不同版本可能不一样）。
常态化运行
verdi可以通过启动时的选项直接执行TCL脚本的，可以使用如下的命令：
verdi xxx.v -play trace_driver.tcl -nogui
即可静默执行所需的TCL了；其中**-nogui**目的就是不弹出Verdi的窗口。
不过有一点需要注意，因为之前的TCL脚本最终没有exit，verdi执行完之后会停住但不退出，因此在常态化运行时，需要在TCL脚本最后补上一句exit。

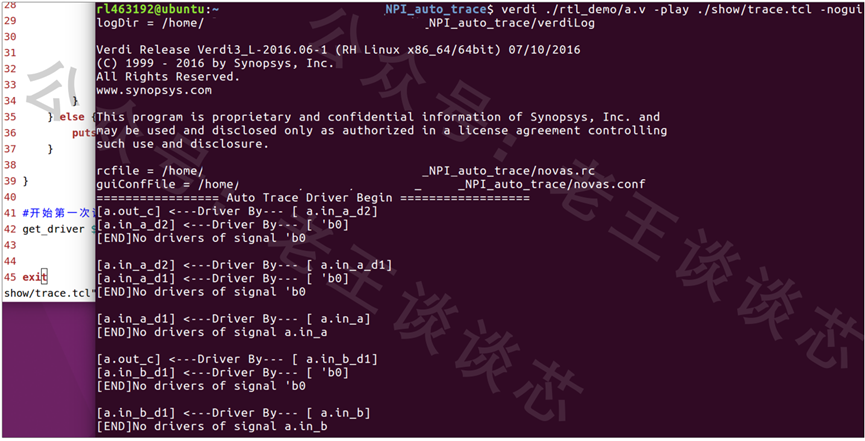

执行效果如下图所示：
图11. Verdi常态化运行TCL脚本效果示意图
总结
以上，便是如何使用Verdi来trace特定信号driver的方法和简单的示例。在此再次说明一下：
关于示例
以上实例只是简单的功能演示，但是关键方法已经有了，在此基础上，各位可以通过TCL实现自己需要的各种格式化输出或过滤，甚至可以直接输出到txt后由Python等更友好的脚本语言实现更酷炫的展示效果，在此就不进一步展开了。
关于NPI
NPI是一个非常强大的功能，Verdi在其中提供了一个非常庞大的功能库，trace driver只是一个出于我自己最开始的需求出发的简单示例，除此之外，trace load也是类似的方法；还可以有port、module，甚至netlist、fsdb、coverage等等层面的处理，大家可以根据自己的需要查询Verdi的NPI手册。 可以在微信公众号"老王谈谈芯"聊天窗口发送消息“Verdi NPI手册”来获取Verdi2016的NPI手册下载链接，希望对大家有所帮助。
其他
本文只是我个人的经验分享，如果您发现了任何问题或者有任何建议，欢迎随时通过任何方式和我说明
最后，欢迎大家分享实际遇到的，可以用NPI解决的问题；你之前了解过这个工具吗？有实际使用过吗？
以及，是否还有其它常遇到的痛点问题？
