在机械设计中，控制一组孔（Pattern）的相对位置是基本功。但你可能不知道，同样的图纸标注，在 ISO 和 ASME 两个标准体系下，含义完全不同。
1. 默认逻辑的碰撞
ASME Y14.5（默认成组）：只要你在公差框格上方写了 4X，ASME 就认为这 4 个孔是“一家人”。它们之间的理论正确尺寸默认是被锁死的。

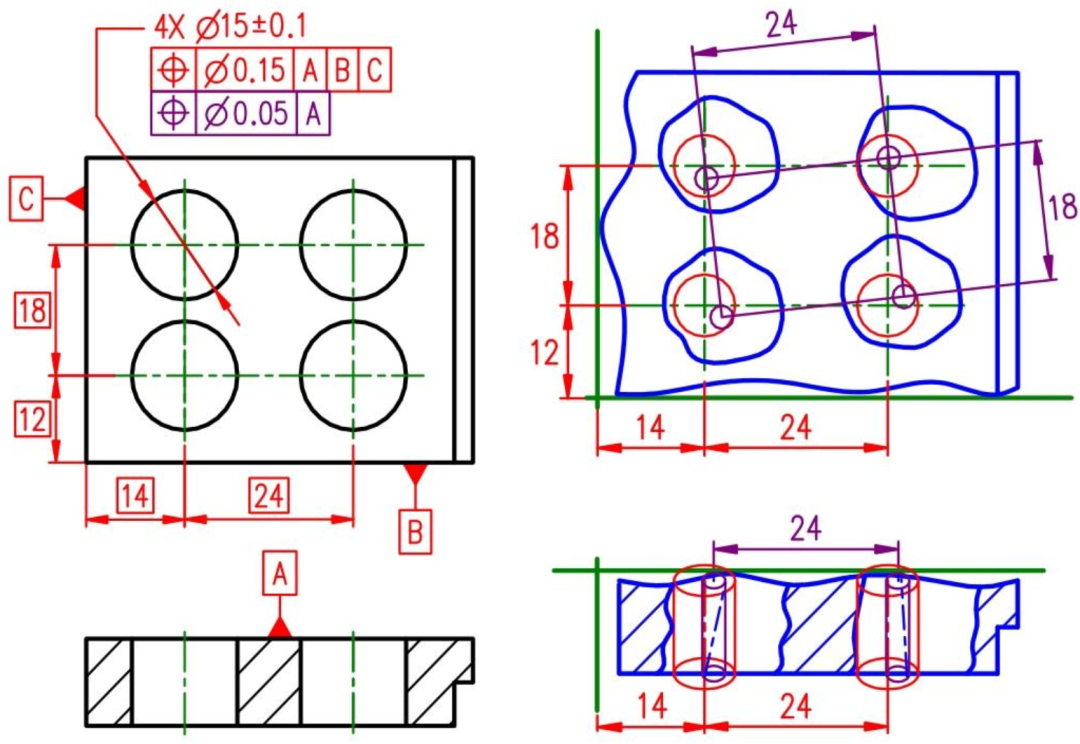

这是一个典型的“双层组合公差要求”，专门用于控制一个由4个孔组成的阵列（Pattern），共同定义了这4个孔的空间状态：
第一层级（定位）：位置度 T = 0.15mm相对于基准体系 A|B|C
-
作用： 它的任务是“定位置”。它将整个4孔阵列作为一个整体，约束在相对于零件基准面（A面）、侧面（B面）和侧面（C面）的理论位置上。
-
自由度： 基准体系A|B|C 约束了全部 6个自由度。这意味着这4个直径为 0.15mm的公差带在空间中是“锁死”的，不能随意漂移。
第二层级（细化）：位置度T = 0.05 mm相对于基准A
作用： 它的任务是“定姿态与间距”。它专门负责精炼这4个孔彼此之间的相对位置关系，同时限制阵列相对于基准面A 的倾斜。
自由度： 由于只引用了基准A，它仅约束了旋转自由度。这意味着这组更小的 0.05 mm 公差带可以在0.15mm的大区域内“漂移”或旋转，但彼此之间的24mm×18mm 矩形间距必须保持不变。
ISO GPS（默认独立）：ISO 讲究独立原则。如果不加特殊符号，这 4 个孔就是“邻居”关系。虽然它们都参考同一个基准，但它们公差带之间没有约束，可以各自旋转或平移。
2. ISO 的等效必杀技：CZ (Combined Zone)
如果你想在 ISO 标准下实现 ASME 那种“阵列整体感”，你必须手动开启CZ模式。

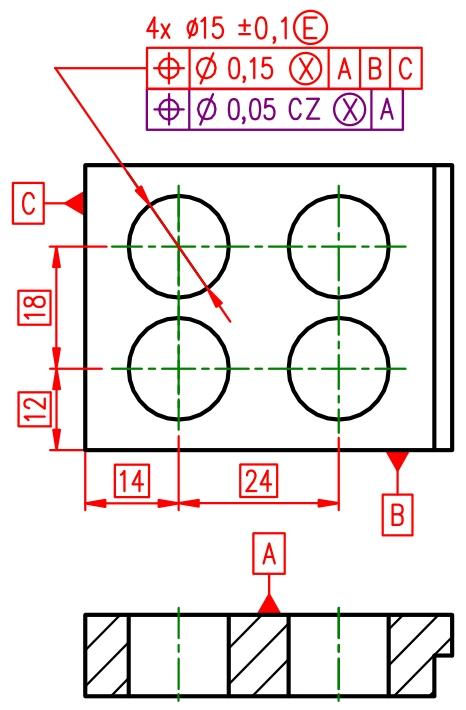

等效案例：在位置度公差值后面增加CZ。
物理效果：这 4 个直径为0.0 mm的圆柱公差带会瞬间“硬化”为一个刚性框架。它们作为一个整体相对于基准 A 浮动，但彼此之间的24mm×18 mm 间距绝对不能变。
3. 工程师避坑指南
在阵列要素公差设计时，如果你在画 ISO 图纸时漏掉了CZ，加工厂可能会分别校正每一个孔的中心，导致虽然每个孔相对于基准都合格，但孔与孔之间的相对位置误差累积，最终导致配合件插不进去。
4. ISO-GPS例外：实体要求Ⓜ︎/Ⓛ
我国现行国家标准GB∕T 16671-2018 《产品几何技术规范(GPS) 几何公差 最大实体要求(MMR)、最小实体要求(LMR)和可逆要求(RPR)》（ISO 2692:2014）规定：实体要求应用于被测要素阵列时，默认成组。
当几个被测要素用同一公差标注时，除了Ⓜ︎以外无其他任何修饰符的最大实体要求（MMR）和同时有Ⓜ︎和CZ修饰符的同一要求意义相同。应在Ⓜ︎修饰符后面使用SZ修饰符来规定要求需分开的应用。

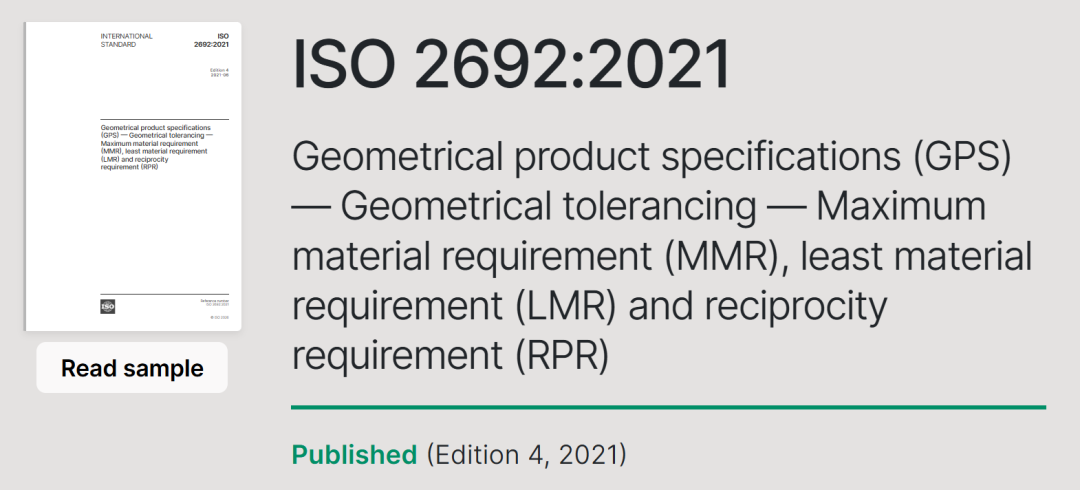

而在新版的ISO 2692:2021中，则又取消了上述的默认规定，成组仍需要标注CZ；我国国家标准已在采标修定中，如此修订将有效地保证GPS体系默认独立原则的一致性。
