⒈配置PC的IP地址
⑴右击网络图标，选择“打开“网络和Internet”设置”

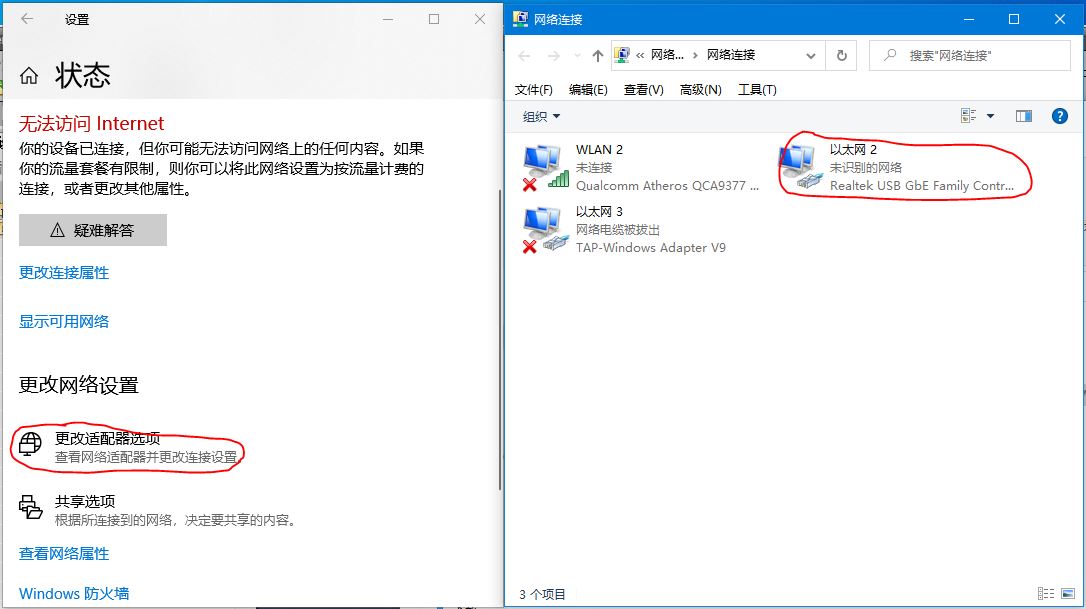

⑵弹出如下左图界面，选择“更改网络设置——更改适配器选项”弹出如下右图界面，右键“以太网2”选择“属性”

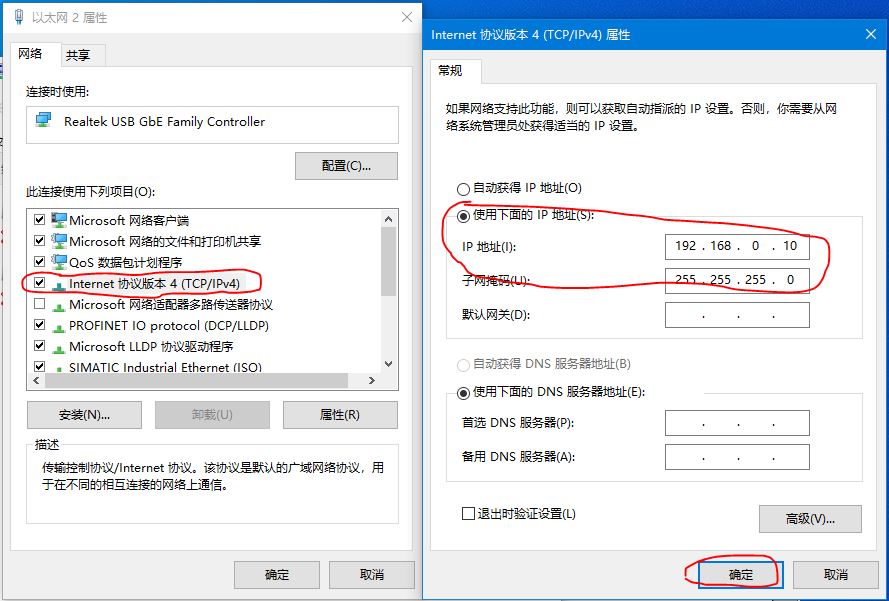

⑶在弹出界面（下左图）双击“Internet协议版本4（TCP/IPv4）”弹出下右图所示并设置PC的IP（192.1698.0.10）和子网掩码（255.255.255.0）。
⑷如上图点击“确定”，再次点击“确定”，关闭“网络连接界面”和“设置”界面，至此PC的IP设置完成。
⒉S7-1200编程及设置

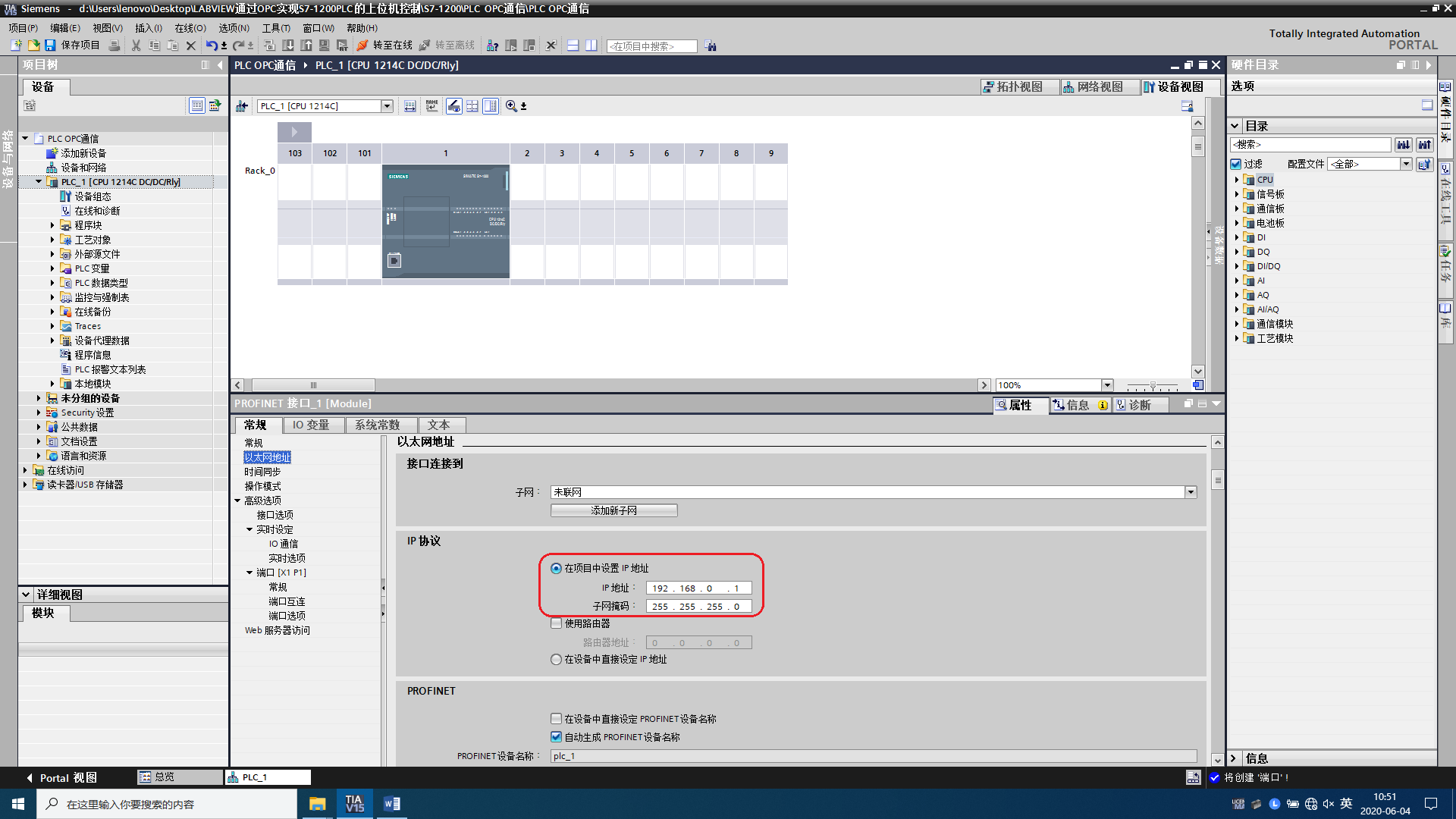

⑴组态S7-1200PLC（CPU 1214C DC/DC/RLY 型号：6ES7 214-1HG40-0XB0）, PLC的IP地址为192.168.0.1，网掩码为255.255.255.0，其它与常规西门子S7-1200PLC组态一致不赘述。

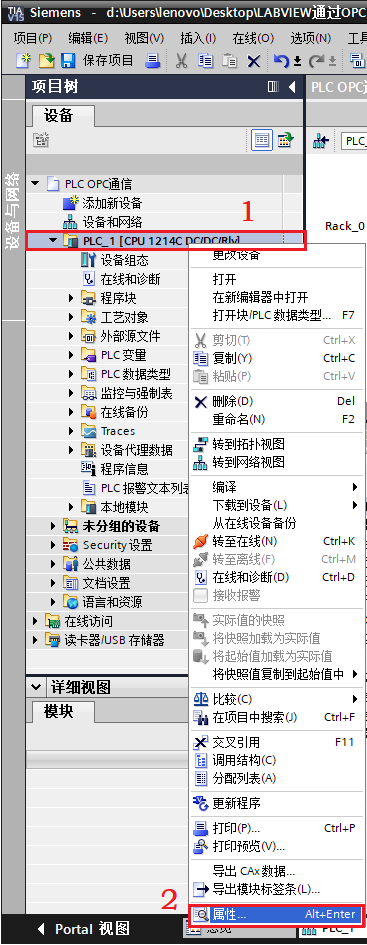

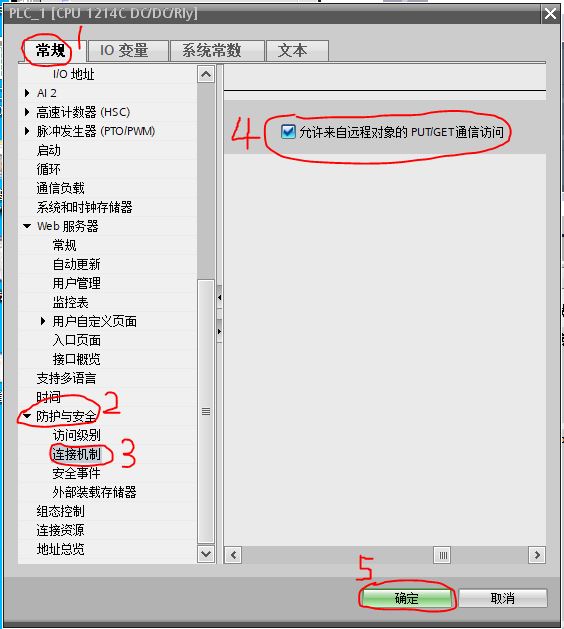

⑵通过博途，如下左图在PLC属性中，选择“常规——防护与安全——连接机制”，勾选“允许来自远程对象的PUT/GET通信访问”，点击“确定”。

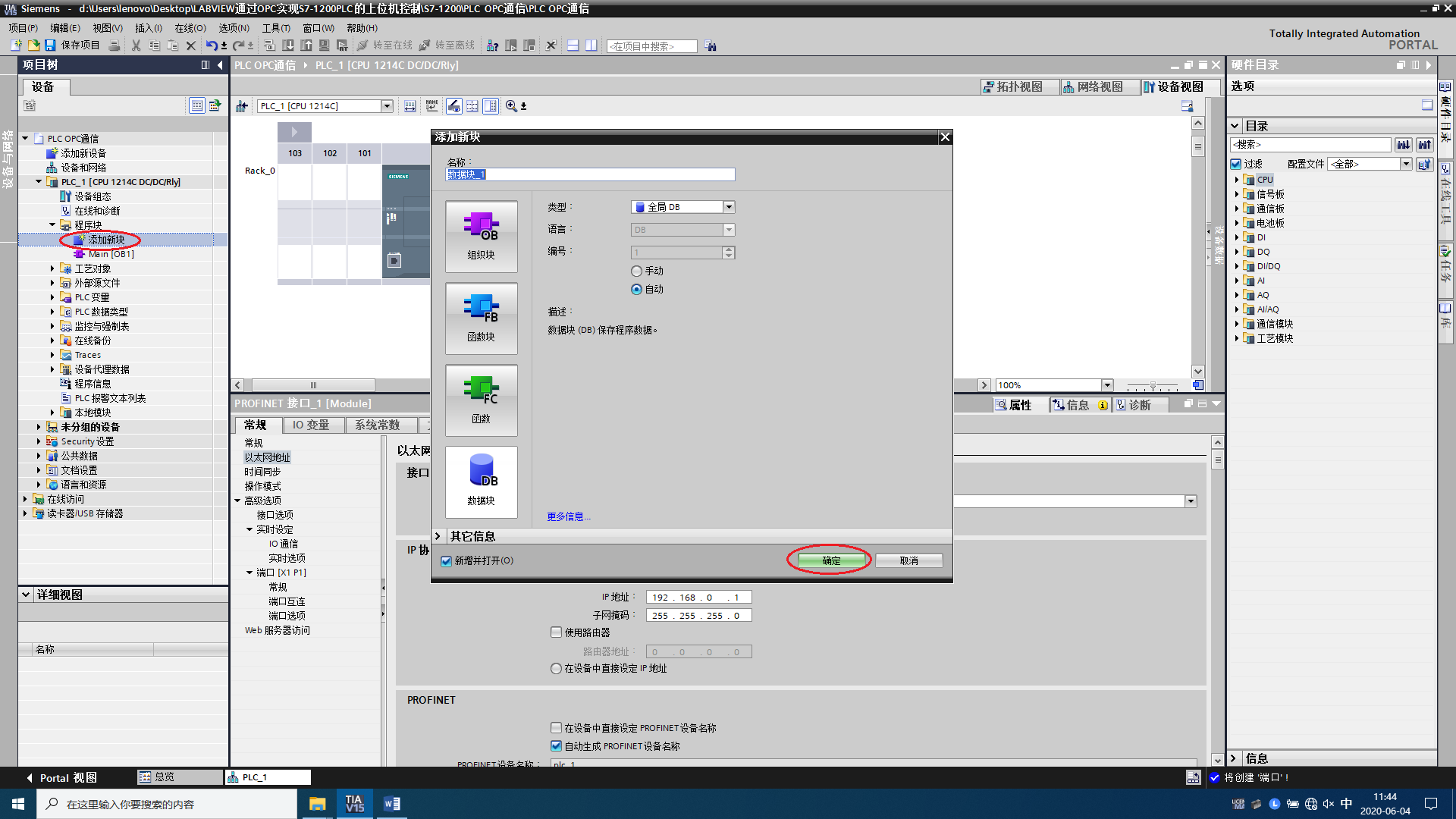

⑶ 新建1个DB1数据块，点击“确定”。

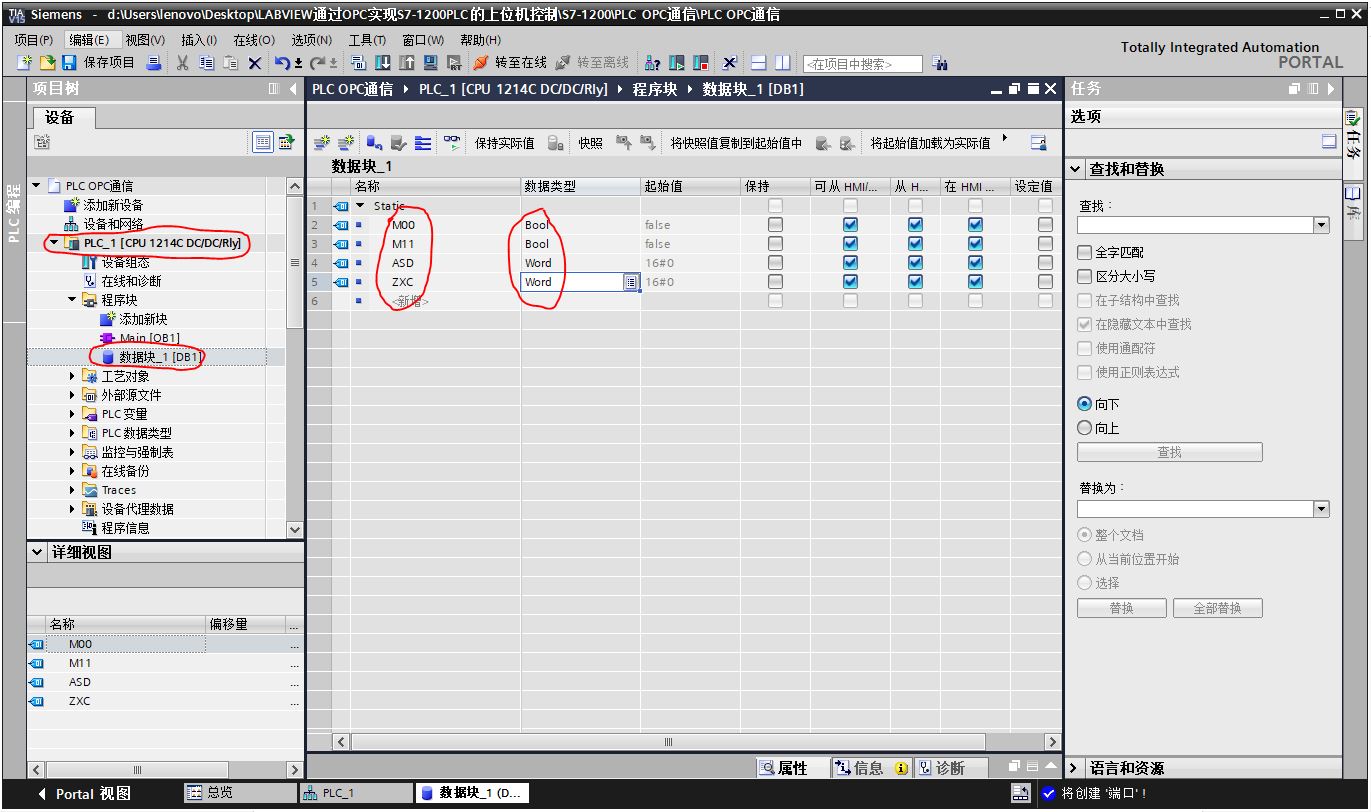

⑷在弹出界面新建变量，如下图创建2个Bool类型和2个Word类型变量。

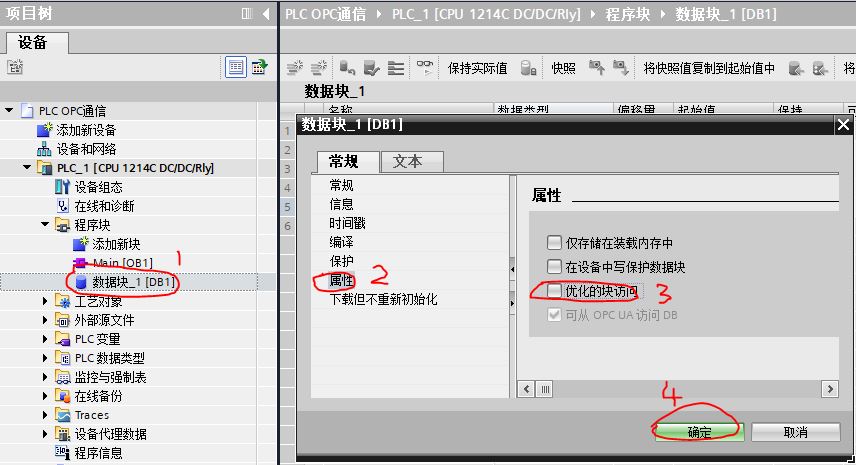

⑸右击“DB1”块，在“常规——属性”里去掉“优化的块访问”前的对勾并点击“确定”。
⑹右击“DB1”块，选择“编译——软件”，编译后数据块DB1中的变量出现了偏移量地址，如图，例如M00地址为0.0，即M00的地址为DB1.DBX0，这个地址就是OPC里面要用到的地址。
