引言

在数字图像处理中，滤波是去除噪声、增强特征的基础操作。尽管具体方法多样，但其底层逻辑高度一致：​给定一个滑动窗口，在窗口内按照特定规则进行计算​，从而得到中心像素的新值。本文将以此为核心范式，系统梳理常见的图像滤波方法，并通过结构化、可视化的方式呈现这一统一框架。

一、核心范式：滑动窗口 + 规则计算

所有图像滤波方法都遵循一个基本流程：

[原始图像] → [滑动窗口遍历] → [窗口内规则计算] → [输出新像素值]

二、线性滤波：基于权重求和的计算规则

线性滤波通过窗口内像素的线性加权求和实现，权重通常由核函数（Kernel）定义。

1. 均值滤波

• ​规则​：窗口内所有像素取算术平均。
• ​效果​：快速平滑图像，但容易模糊边缘。
• ​常见用途​：简单去噪、图像模糊。

2. 高斯滤波

• ​规则​：窗口内像素进行​高斯加权求和​，权重由二维高斯函数决定，中心像素权重最大，随距离衰减。
• ​效果​：在平滑的同时，能较好地保持边缘（相比均值滤波），属于​低通滤波​。
• ​常见用途​：消除高斯噪声、预处理降噪。

3. 梯度算子（边缘检测类）

此类方法仍属于线性滤波，但规则设计用于提取灰度变化（边缘）。

• ​Sobel / Scharr 滤波​：

  • ​规则​：使用特定梯度算子核，在窗口内进行卷积，分别计算横向与纵向灰度差分。
  • ​效果​：突出边缘区域，对噪声相对敏感。
  • ​用途​：边缘检测的第一步——梯度计算。

• ​拉普拉斯滤波​：

  • ​规则​：基于窗口内像素的二阶微分（离散拉普拉斯算子）进行计算。
  • ​效果​：突出灰度突变点，可用于​边缘增强​（与原始图像叠加）。

4. Canny 边缘检测器（多阶段流程）

Canny 并非单一窗口滤波，而是一个完整流程，其中第一步通常使用高斯滤波进行平滑：

三、非线性滤波：基于排序、相似度或形态学的规则

非线性滤波不满足线性加权关系，其规则更加灵活，能更好地保持边缘或处理特殊噪声。

1. 双边滤波

• ​规则​：

  • 同时考虑​空间邻近度​（距中心距离）与​像素值相似度​（与中心像素灰度差）。
  • 权重 = 空间权重 × 值域权重，再进行加权平均。

• ​效果​：在平滑的同时能​惊人地保持边缘​，因为边缘两侧像素值差异大，值域权重会自动降低。

• ​用途​：高级图像去噪与保边平滑。

2. 基于顺序统计的滤波

• ​中间值（中值）滤波​：

  • ​规则​：窗口内所有像素按灰度值排序，取中值作为输出。
  • ​效果​：对椒盐噪声效果极好（能完全滤除孤立的极值点），但对高斯噪声效果一般。
  • ​用途​：去除椒盐噪声、去除扫描图像中的斑点。

3. 基于形态学的滤波

形态学滤波以二值图像为基础，也可扩展到灰度图像，其规则基于集合运算。

• ​膨胀​：

  • ​规则​：滑动窗口（结构元素）遍历图像，若窗口内至少有一个前景像素，则中心像素置为前景。
  • ​效果​：连接断裂边缘、填充小孔洞、扩大物体区域。

• ​腐蚀​：

  • ​规则​：若窗口内所有像素均为前景，则中心像素保留为前景，否则置为背景。
  • ​效果​：去除小噪点、分离轻微接触的物体、缩小物体区域。

• ​开运算与闭运算​：由膨胀与腐蚀组合而成，用于平滑轮廓、去除毛刺或填充细小裂缝。

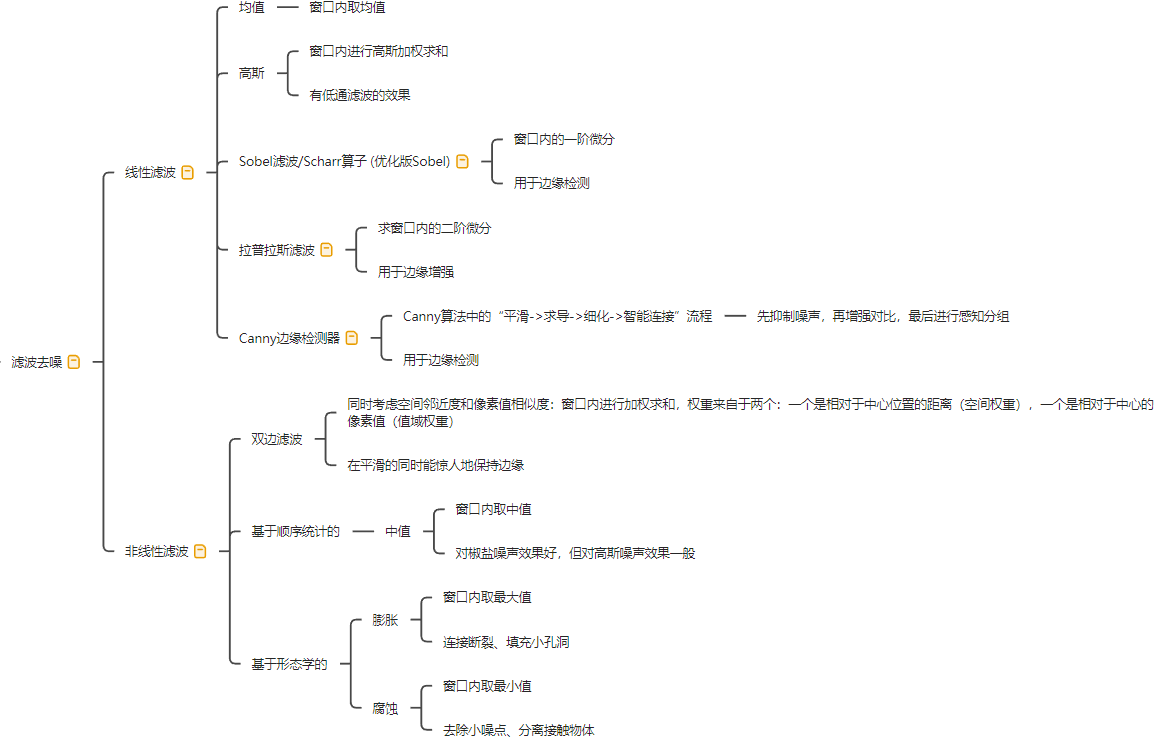

四、统一范式下的分类总结

如下图：

五、实践建议与选择指南

结语

理解滑动窗口 + 规则计算的统一范式，有助于我们透过纷繁的具体方法，把握图像滤波的本质。无论是简单的平均还是复杂的双边权重，本质都是在局部邻域内，通过预设规则重新估计像素值，从而达到去噪、增强或特征提取的目的。在实际应用中，根据噪声类型、边缘保持需求与计算效率，灵活选择或组合这些方法，是图像预处理的关键。
