基于STM32的智能家居控制系统设计与实现
摘要
随着物联网技术、嵌入式技术和智能控制技术的飞速发展，智能家居已成为现代家庭生活的重要发展趋势，其核心是通过整合各类传感器、执行设备和通信模块，实现家庭环境的智能监测、自动调控和远程控制，提升居住的舒适性、安全性和便捷性。传统家居系统多为独立设备，缺乏统一的控制平台，存在操作繁琐、环境监测不全面、无法远程管控等问题，难以满足人们对高品质居住环境的需求。
本文设计并实现了一套基于STM32F103C8T6单片机的智能家居控制系统，围绕光照强度、温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压六大环境参数的监测，结合OLED显示、蜂鸣器报警、设备自动/手动控制及WiFi远程通信功能，构建了完整的智能家居控制架构。系统以STM32F103C8T6为核心控制单元，搭载多种检测传感器、执行设备和WiFi模块，通过机智云APP实现远程监控与手动控制，当环境参数超出预设阈值时，自动触发蜂鸣器报警并联动相关设备进行调控，实现家居环境的智能化管理。
本文详细阐述了系统的总体设计方案、硬件电路设计、软件程序开发、机智云APP对接及系统调试过程，通过实际测试验证系统的性能。测试结果表明，该系统能够精准采集各类环境参数，OLED显示屏可清晰显示实时数据；环境参数超出阈值时，蜂鸣器能及时报警，设备可自动响应调控；通过WiFi模块与机智云APP稳定连接，实现远程数据监控和灯、窗帘（电机）的手动控制，系统运行稳定、响应迅速、操作便捷。该系统成本适中、扩展性强，能够有效提升家居生活的智能化水平，具有良好的实际应用价值和推广前景。
关键词：STM32；智能家居；环境监测；WiFi通信；机智云APP；远程控制
第一章 绪论
1.1 研究背景与意义
在数字化、智能化浪潮的推动下，智能家居产业快速崛起，成为物联网技术落地应用的重要领域。随着人们生活水平的提升和消费观念的转变，传统家居模式已难以满足现代家庭对居住环境舒适性、安全性、便捷性的高品质需求。传统家居中，灯光、窗帘等设备需手动操作，环境参数（如温湿度、空气质量）无法实时监测，火灾、燃气泄漏等安全隐患难以及时发现，且缺乏远程控制手段，用户无法在外出时管控家居状态。
近年来，嵌入式技术、传感器技术、WiFi通信技术和云平台技术的不断成熟，为智能家居控制系统的开发提供了坚实的技术支撑。智能家居控制系统通过整合各类传感器和执行设备，实现家庭环境的实时监测、自动调控和远程控制，能够有效解决传统家居的痛点：自动调节光照、温湿度，提升居住舒适性；实时监测烟雾、一氧化碳浓度，及时预警安全隐患；通过手机APP远程控制设备，实现便捷化管理；统一控制平台，简化操作流程。
STM32系列单片机具有高性能、低功耗、性价比高、外设丰富等优势，广泛应用于嵌入式智能设备开发领域。本文基于STM32F103C8T6单片机设计智能家居控制系统，整合六大环境参数监测、OLED显示、蜂鸣器报警、WiFi远程通信和机智云APP控制等功能，构建完整的智能家居控制架构，对于提升家居智能化水平、改善居住体验、推动智能家居产业的普及具有重要的理论意义和实际应用价值。
1.2 国内外研究现状
国外智能家居产业发展起步较早，技术已相对成熟，形成了完善的产业链和产品体系。欧美、日本等发达国家推出了多种高端智能家居系统，如美国某品牌智能家居系统，整合环境监测、设备控制、安防报警等功能，通过语音控制、手机APP远程控制实现全场景智能化管理，支持多设备联动和AI自适应调节，注重用户体验和系统稳定性；日本的智能家居系统则更注重节能和人性化设计，结合传感器技术实现光照、温湿度的精准调控，降低能源消耗，同时融入养老、安防等功能，适配不同人群需求。这些系统功能完善、体验优良，但价格较高，且部分系统适配性较差，难以适应国内普通家庭的使用场景。
国内智能家居产业近年来发展迅猛，随着物联网技术的普及和政策的支持，越来越多的企业和科研机构投入到智能家居领域的研究和产品开发中。国内现有智能家居系统主要分为两类：一类是高端全屋智能系统，整合灯光、窗帘、空调、安防等多种设备，支持远程控制和场景联动，但成本较高，适合高端住宅；另一类是简易智能家居模块，如单一的温湿度监测、灯光控制模块，价格低廉，但功能单一，缺乏统一的控制平台，无法实现多设备联动。
目前国内智能家居控制系统仍存在一些不足：部分系统环境监测参数不够全面，缺乏气压、一氧化碳等关键参数的监测；部分系统通信稳定性较差，WiFi连接易断开，远程控制响应延迟；部分系统仅支持自动控制或手动控制，灵活性不足；此外，部分系统与手机APP的对接不够流畅，操作复杂，难以满足普通用户的使用需求。本文设计的基于STM32的智能家居控制系统，整合六大环境参数监测、自动调控、手动控制、远程监控等功能，采用机智云APP实现便捷管控，兼顾实用性、经济性和稳定性，能够有效弥补现有产品的不足。
1.3 研究内容与目标
1.3.1 研究内容
本文主要围绕基于STM32的智能家居控制系统的设计与实现展开研究，具体研究内容如下：
1. 系统总体方案设计：明确系统的10项核心功能需求，确定系统的总体架构，划分硬件模块和软件模块，制定系统的设计原则和技术路线，实现环境监测、设备控制、报警、远程通信等功能的整合。
2. 硬件电路设计：以STM32F103C8T6为核心，设计主控模块电路；选型并设计光照强度传感器、温湿度传感器、空气质量传感器、烟雾传感器、一氧化碳传感器、气压传感器等检测模块电路；设计OLED显示模块、蜂鸣器报警模块、执行模块（灯、步进电机/直流电机）、WiFi通信模块电路，完成硬件焊接与组装。
3. 软件程序开发：基于Keil MDK开发环境，采用C语言编写系统软件，实现传感器数据采集与处理、OLED显示驱动、蜂鸣器报警控制、执行设备驱动、WiFi通信、机智云APP对接、阈值设置与调节等功能，实现自动控制与手动控制的灵活切换。
4. 机智云APP对接与调试：完成系统与机智云平台的对接，配置设备参数，开发APP控制界面，实现远程数据监控和灯、窗帘（电机）的手动控制；调试APP与系统的通信稳定性，确保远程控制指令准确响应。
5. 系统调试与性能测试：对硬件电路进行调试，确保各模块正常工作；对软件程序进行调试，解决程序中的逻辑错误；对系统的各项功能和性能进行测试，验证环境参数采集精度、报警响应速度、WiFi通信稳定性、远程控制可靠性等，优化系统性能。
1.3.2 研究目标
本文的研究目标是设计并实现一套基于STM32的智能家居控制系统，具体目标如下：
1. 实现核心功能：完成光照强度、温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压六大环境参数的实时监测；实现OLED屏实时显示各类数据；实现灯和窗帘（电机）的自动控制与机智云APP手动控制；实现环境参数超出阈值时蜂鸣器报警；实现WiFi模块与手机连接，通过机智云APP远程监控和控制。
2. 保证系统性能：传感器数据采集精度高，各类环境参数误差控制在合理范围；蜂鸣器报警响应及时，报警声音清晰；自动控制响应迅速，设备动作准确；WiFi通信稳定，数据传输延迟低，远程控制响应及时；系统运行稳定，无明显故障，连续运行时间长。
3. 提升实用性：系统操作简便，支持阈值灵活调节；OLED屏幕显示清晰，便于用户现场查看环境数据；机智云APP界面简洁，易于操作，支持远程实时监控和设备控制；硬件成本适中，结构紧凑，便于安装和推广应用，能够适应不同家庭的使用场景。
1.4 论文结构安排
本文共分为6章，具体结构安排如下：
第一章为绪论，阐述本文的研究背景与意义、国内外研究现状、研究内容与目标及论文结构安排。
第二章为系统相关技术基础，介绍STM32单片机、传感器技术、WiFi通信技术、OLED显示技术、蜂鸣器报警技术、电机驱动技术及机智云平台相关技术，为系统设计提供理论支撑。
第三章为系统总体设计，明确系统功能需求，设计系统总体架构，划分硬件模块和软件模块，制定系统设计方案、控制逻辑和技术路线。
第四章为系统硬件设计，详细阐述各硬件模块的选型、电路设计及硬件组装过程。
第五章为系统软件设计，详细阐述软件总体架构、各模块程序设计、WiFi通信程序、机智云APP对接程序的开发过程。
第六章为系统调试与性能测试，介绍系统调试过程，对系统各项功能和性能进行测试，分析测试结果，总结系统存在的不足及改进方向。
最后为结论与展望，总结本文的研究成果，对系统的未来发展进行展望。
第二章 系统相关技术基础
2.1 STM32单片机相关技术
2.1.1 STM32F103C8T6简介
本文选用STM32F103C8T6作为系统的核心控制单元，该芯片属于ST公司推出的STM32F1系列单片机，基于ARM Cortex-M3内核，主频最高可达72MHz，具有高性能、低功耗、外设丰富、性价比高的优势，非常适合智能家居控制系统的开发。
STM32F103C8T6拥有64KB的Flash存储器和20KB的SRAM，可满足系统程序存储和数据处理的需求；配备了多个通用I/O口、UART串口、SPI接口、I2C接口、ADC接口、RTC接口等外设，便于与传感器、显示模块、执行模块、WiFi模块等外设进行连接；支持多种低功耗模式，可有效降低系统功耗，延长设备使用寿命，适应家庭长期运行的需求。
2.1.2 STM32开发环境
系统软件开发采用Keil MDK5开发环境，该环境是ARM公司推出的嵌入式开发工具，支持STM32系列单片机的开发，具有强大的代码编辑、编译、调试功能。Keil MDK5集成了ARM Compiler 5编译器，能够对C语言程序进行高效编译，生成可执行文件；配备了调试器，支持在线调试，可实时查看程序运行状态，快速定位并解决程序中的错误。
此外，还需要安装STM32F103C8T6的芯片包，确保开发环境能够识别该芯片，正常进行程序的编译和下载；同时，需安装相关的库函数，简化程序开发流程，提高开发效率，实现各外设的快速驱动和功能开发。
2.2 传感器技术
2.2.1 光照强度传感器
本文选用BH1750光照强度传感器作为家居环境光照检测的核心元件，该传感器是一种数字式光照传感器，具有精度高、响应速度快、功耗低、接线简单等优势，无需复杂的ADC转换电路，可直接输出数字信号，便于与STM32单片机连接。
BH1750传感器的光照检测范围为0-65535lx，误差为±2lx，工作电压为3.3V-5V，通过I2C通信协议与STM32单片机进行通信，可快速采集家居环境的光照强度数据，为灯光和窗帘的自动控制提供数据依据。当光照强度低于预设阈值时，自动开启灯光；当光照强度高于预设阈值时，自动关闭灯光并控制窗帘关闭，调节室内光照。
2.2.2 温湿度传感器
选用DHT11温湿度传感器作为家居环境温湿度检测元件，该传感器是一种数字式温湿度传感器，具有精度高、响应速度快、接线简单、成本低等优势，无需复杂的ADC转换电路，可直接输出数字信号，便于与STM32单片机连接。
DHT11传感器的温度检测范围为0-50℃，误差为±2℃；湿度检测范围为20%-90%RH，误差为±5%RH，工作电压为3.3V-5V，通过单总线与STM32单片机进行通信，可快速采集家居环境的温湿度数据，当温湿度超出预设阈值时，触发蜂鸣器报警，提醒用户及时调节。
2.2.3 空气质量传感器
选用MQ-135空气质量传感器作为家居环境空气质量检测元件，该传感器属于半导体式传感器，具有灵敏度高、响应速度快、成本低、检测范围广等优势，适用于家居环境中空气质量的实时监测，可检测甲醛、苯、氨气、烟雾等有害气体浓度。
MQ-135传感器的工作电压为5V，检测范围为10-10000ppm，输出信号为模拟信号。传感器内部的半导体敏感元件在接触到有害气体时，电阻值会发生变化，通过ADC转换将模拟信号转换为数字信号，即可得到空气质量数据，当数据超出预设阈值时，触发蜂鸣器报警。
2.2.4 烟雾浓度传感器
选用MQ-2烟雾传感器作为家居环境烟雾浓度检测元件，该传感器属于半导体式传感器，具有灵敏度高、响应速度快、成本低、抗干扰能力强等优势，适用于家居环境中烟雾浓度的实时监测，可及时发现火灾隐患。
MQ-2传感器的工作电压为5V，检测范围为100-10000ppm，输出信号为模拟信号。当环境中烟雾浓度发生变化时，传感器的电阻值随之变化，输出的模拟电压随之变化，通过ADC转换将模拟信号转换为数字信号，即可得到烟雾浓度数据，当数据超出预设阈值时，触发蜂鸣器报警，提醒用户排查火灾隐患。
2.2.5 一氧化碳传感器
选用MQ-7一氧化碳传感器作为家居环境一氧化碳浓度检测元件，该传感器属于半导体式传感器，具有灵敏度高、响应速度快、成本低、检测精度高等优势，适用于家居环境中一氧化碳浓度的实时监测，可及时发现燃气泄漏等安全隐患。
MQ-7传感器的工作电压为5V，检测范围为10-1000ppm，输出信号为模拟信号。当环境中一氧化碳浓度发生变化时，传感器的电阻值随之变化，输出的模拟电压随之变化，通过ADC转换将模拟信号转换为数字信号，即可得到一氧化碳浓度数据，当数据超出预设阈值时，触发蜂鸣器报警，提醒用户及时处理。
2.2.6 气压传感器
选用BMP180气压传感器作为家居环境气压检测元件，该传感器是一种高精度数字式气压传感器，具有精度高、功耗低、响应速度快、接线简单等优势，可实时检测家居环境的气压数据，为用户提供环境参考。
BMP180传感器的气压检测范围为300-1100hPa，误差为±1hPa，工作电压为3.3V，通过I2C通信协议与STM32单片机进行通信，可快速采集气压数据，实时显示在OLED屏幕上，当气压超出预设阈值时，触发蜂鸣器报警。
2.3 WiFi通信技术
本文选用ESP8266 WiFi模块实现系统与机智云APP的远程通信，ESP8266是一款低成本、低功耗的WiFi模块，支持802.11b/g/n协议，具有体积小、通信稳定、功耗低、编程简单等优势，支持UART串口通信，可实现数据的双向传输。
ESP8266模块通过UART串口与STM32单片机连接，实现数据的双向传输：STM32单片机将采集到的光照强度、温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压等数据发送给ESP8266模块，ESP8266模块通过WiFi连接到家庭路由器，将数据上传至机智云平台；机智云APP从云平台获取数据，实现远程监控；同时，用户通过机智云APP发送控制指令（如灯光开关、窗帘升降），指令经云平台、ESP8266模块传输到STM32单片机，实现远程控制。
2.4 OLED显示技术
本文选用0.96英寸OLED显示屏作为系统的数据显示设备，该显示屏具有分辨率高、对比度高、响应速度快、功耗低、视角广、自发光等优势，能够清晰、直观地显示家居环境的各类参数、设备运行状态及阈值信息。
0.96英寸OLED显示屏采用I2C通信协议，与STM32单片机的I2C接口连接，接线简单，占用I/O口少。显示屏的分辨率为128×64，可显示字符、数字、图形等信息，通过编写显示驱动程序，可实现数据的实时显示和界面的切换，方便用户现场查看系统状态。
2.5 蜂鸣器报警技术
系统采用有源蜂鸣器作为报警设备，有源蜂鸣器具有体积小、声音大、功耗低、接线简单等优势，无需额外驱动电路，可直接通过GPIO口控制，当环境参数超出预设阈值时，快速发出警报声，提醒用户及时处理。
有源蜂鸣器的工作电压为5V，通过NPN三极管与STM32单片机的GPIO口连接，当STM32单片机输出高电平时，三极管导通，蜂鸣器通电发出警报声；当STM32单片机输出低电平时，三极管截止，蜂鸣器停止报警。为了保护蜂鸣器，在蜂鸣器两端并联一个二极管，防止电流反向冲击损坏蜂鸣器。
2.6 电机驱动技术
系统中的窗帘控制采用28BYJ-48步进电机，步进电机具有控制精度高、转速稳定、启停迅速等优势，可精准控制窗帘的升降幅度，通过ULN2003驱动模块与STM32单片机连接，实现窗帘的自动和手动控制。
ULN2003驱动模块是一种高耐压、大电流的达林顿管驱动芯片，工作电压为5V，可直接驱动步进电机，通过GPIO口与STM32单片机连接。STM32单片机发送控制指令，控制ULN2003驱动模块输出相应的驱动信号，驱动步进电机转动，实现窗帘的升降；同时，可通过机智云APP发送控制指令，手动控制窗帘的升降。
2.7 机智云平台相关技术
机智云是一款专业的物联网云平台，提供设备接入、数据存储、远程控制、APP开发等一站式解决方案，无需用户自行搭建云服务器，可快速实现智能家居设备的远程监控和控制。
系统通过ESP8266 WiFi模块接入机智云平台，具体流程如下：1. 在机智云平台注册账号，创建设备，获取设备ID、产品密钥等信息；2. 在STM32单片机中编写WiFi连接程序和机智云对接程序，配置设备信息，实现设备与云平台的连接；3. 下载机智云APP，登录账号后添加设备，即可实现远程数据监控和设备控制；4. 机智云APP支持参数设置、设备状态查看、控制指令发送等功能，界面简洁，易于操作。
2.8 本章小结
本章主要介绍了系统设计过程中涉及的相关技术，包括STM32单片机技术、传感器技术、WiFi通信技术、OLED显示技术、蜂鸣器报警技术、电机驱动技术及机智云平台相关技术。STM32F103C8T6单片机为系统提供核心控制能力；各类传感器实现家居环境六大参数的采集；ESP8266 WiFi模块实现系统与机智云APP的远程通信；OLED显示屏实现数据的直观显示；蜂鸣器实现报警功能；步进电机和ULN2003驱动模块实现窗帘的控制；机智云平台提供远程监控和控制的支撑。这些技术的应用，为系统的设计与实现提供了坚实的理论支撑和技术保障。
第三章 系统总体设计
3.1 系统功能需求分析
根据智能家居的实际使用需求，本文设计的基于STM32的智能家居控制系统需实现10项核心功能，具体功能需求如下：
1. 光照强度检测功能：通过BH1750光照强度传感器实时检测家居环境的光照强度数据，实时显示在OLED屏幕上，为灯光和窗帘的自动控制提供依据。
2. 温湿度检测功能：通过DHT11温湿度传感器实时检测家居环境的温度和湿度数据，实时显示在OLED屏幕上，当温湿度超出预设阈值时，触发蜂鸣器报警。
3. 空气质量检测功能：通过MQ-135空气质量传感器实时检测家居环境的空气质量（有害气体浓度），实时显示在OLED屏幕上，当空气质量超出预设阈值时，触发蜂鸣器报警。
4. 烟雾浓度检测功能：通过MQ-2烟雾传感器实时检测家居环境的烟雾浓度，实时显示在OLED屏幕上，当烟雾浓度超出预设阈值时，触发蜂鸣器报警，提醒用户排查火灾隐患。
5. 一氧化碳检测功能：通过MQ-7一氧化碳传感器实时检测家居环境的一氧化碳浓度，实时显示在OLED屏幕上，当一氧化碳浓度超出预设阈值时，触发蜂鸣器报警，提醒用户排查燃气泄漏等隐患。
6. 气压检测功能：通过BMP180气压传感器实时检测家居环境的气压数据，实时显示在OLED屏幕上，当气压超出预设阈值时，触发蜂鸣器报警，为用户提供环境参考。
7. OLED显示功能：通过0.96英寸OLED显示屏，实时显示各类环境参数（光照强度、温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压）、设备运行状态（灯光、窗帘）及各项预设阈值，便于用户现场查看。
8. 机智云APP手动控制功能：通过机智云APP，手动控制灯光的开关和窗帘（步进电机）的升降，实现远程手动控制，满足用户的个性化需求。
9. 蜂鸣器报警功能：当任意一项环境参数超出预设阈值时，蜂鸣器立即发出警报声，提醒用户及时处理，保障家居环境的安全性。
10. WiFi远程通信功能：通过ESP8266 WiFi模块，将系统与机智云APP连接，实现环境数据的远程监控和设备的远程控制，用户可在外出时实时了解家居环境状态并控制设备。
3.2 系统总体架构设计
基于系统功能需求，本文设计的智能家居控制系统采用模块化架构，以STM32F103C8T6单片机为核心，分为硬件层、软件层和云平台与APP层三部分，系统总体架构如图3-1所示（此处可插入架构图，论文中补充）。
1. 硬件层：主要包括主控模块、检测模块、显示模块、报警模块、执行模块及WiFi通信模块。主控模块负责系统的整体控制和数据处理；检测模块负责采集家居环境的六大参数；显示模块负责数据和系统状态的显示；报警模块负责触发环境参数超标报警；执行模块负责执行灯光开关、窗帘升降等动作；WiFi通信模块负责实现系统与机智云平台的远程通信。
2. 软件层：主要包括主控程序、传感器数据采集与处理程序、OLED显示驱动程序、蜂鸣器报警控制程序、执行设备驱动程序、WiFi通信程序、机智云对接程序、阈值设置与调节程序。主控程序负责协调各模块程序的运行；传感器数据采集与处理程序负责采集传感器数据并进行滤波、校准处理；显示驱动程序负责控制OLED显示屏显示数据；报警控制程序负责判断是否触发报警，控制蜂鸣器工作；执行设备驱动程序负责控制灯光和步进电机的运行；WiFi通信程序负责实现数据的双向传输；机智云对接程序负责实现系统与机智云平台的对接；阈值设置与调节程序负责实现各项参数阈值的设置和调节。
3. 云平台与APP层：主要包括机智云平台和机智云APP，机智云平台负责设备接入、数据存储和指令转发；机智云APP负责接收云平台推送的环境数据，显示实时信息，同时向云平台发送远程控制指令，实现远程监控和控制。
3.3 系统设计原则
为确保系统的实用性、稳定性和可靠性，本文在系统设计过程中遵循以下原则：
1. 实用性原则：系统功能贴合智能家居的实际使用需求，操作简便，阈值调节灵活，机智云APP界面简洁，易于用户操作和使用；硬件选型兼顾性能和成本，结构紧凑，便于安装在家庭环境中，适合普通家庭推广应用。
2. 稳定性原则：选用性能稳定、质量可靠的元器件，硬件电路设计合理，软件程序逻辑严谨，确保系统长期稳定运行，减少故障发生，适应家庭长期无人值守的需求；WiFi通信模块选用稳定性高的型号，确保远程通信不中断。
3. 可靠性原则：传感器数据采集精度高，报警响应及时，执行设备动作准确，WiFi通信稳定，数据传输延迟低，远程控制响应及时；确保烟雾、一氧化碳等安全参数的检测准确可靠，及时预警安全隐患，保障用户人身和财产安全。
4. 经济性原则：在满足系统功能和性能的前提下，选用性价比高的元器件，降低系统硬件成本，简化电路设计，降低开发和维护成本，便于大规模推广应用。
5. 扩展性原则：系统采用模块化设计，各模块相对独立，便于后续功能扩展，如增加人体红外感应、语音控制等功能，提升系统的智能化水平。
3.4 系统技术路线
本文按照“需求分析—总体设计—硬件设计—软件设计—机智云对接—系统调试—性能测试”的技术路线，完成基于STM32的智能家居控制系统的设计与实现，具体技术路线如下：
1. 需求分析：明确系统的10项核心功能需求，梳理用户对系统的性能要求，确定系统的设计目标和技术指标。
2. 总体设计：设计系统的总体架构，划分硬件模块、软件模块和云平台与APP层，制定系统的设计方案、控制逻辑和参数设置规则。
3. 硬件设计：完成各硬件模块的元器件选型、电路设计，绘制电路原理图，制作PCB板，进行硬件焊接与组装。
4. 软件设计：基于Keil MDK开发环境，编写系统各模块的软件程序，实现传感器数据采集、显示、控制、报警、WiFi通信、机智云对接等功能。
5. 机智云对接：在机智云平台创建设备，配置设备参数，编写系统与机智云平台的对接程序，开发APP控制界面，实现系统与机智云APP的通信。
6. 系统调试：对硬件电路进行调试，检查各模块是否正常工作；对软件程序进行调试，解决程序中的逻辑错误，确保系统正常运行；调试WiFi通信和机智云对接，确保手机APP与系统的通信稳定。
7. 性能测试：对系统的各项功能和性能进行测试，验证环境参数采集精度、报警响应速度、WiFi通信稳定性、远程控制可靠性等，分析测试结果，优化系统性能。
3.5 系统控制逻辑
系统采用自动控制与手动控制相结合的方式，控制逻辑如下：
1. 系统上电后，默认进入自动控制模式，系统实时采集各类环境参数，显示在OLED屏幕上；同时，判断各项参数是否超出预设阈值，若超出则触发蜂鸣器报警。
2. 自动控制逻辑：光照强度低于预设阈值时，自动开启灯光；光照强度高于预设阈值时，自动关闭灯光并控制窗帘关闭；其他环境参数（温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压）仅触发报警，不进行自动调控，避免误操作，用户可根据报警提示手动处理。
3. 手动控制逻辑：用户可通过机智云APP发送控制指令，手动控制灯光的开关和窗帘的升降，手动控制优先级高于自动控制；手动控制后，系统仍继续采集环境参数并显示，报警功能始终有效。
4. 阈值调节：用户可通过按键或机智云APP，灵活调节各项环境参数的阈值，满足不同用户的个性化需求；阈值调节后，系统立即按照新的阈值进行判断和控制。
3.6 本章小结
本章主要完成了系统的总体设计，包括系统功能需求分析、总体架构设计、设计原则、技术路线及控制逻辑。通过功能需求分析，明确了系统的10项核心功能；采用模块化架构，将系统分为硬件层、软件层和云平台与APP层，确保系统结构清晰、易于开发和维护；遵循实用性、稳定性、可靠性等设计原则，制定合理的技术路线和控制逻辑，实现自动控制与手动控制的灵活结合，为后续系统的硬件设计和软件设计奠定了基础。
第四章 系统硬件设计

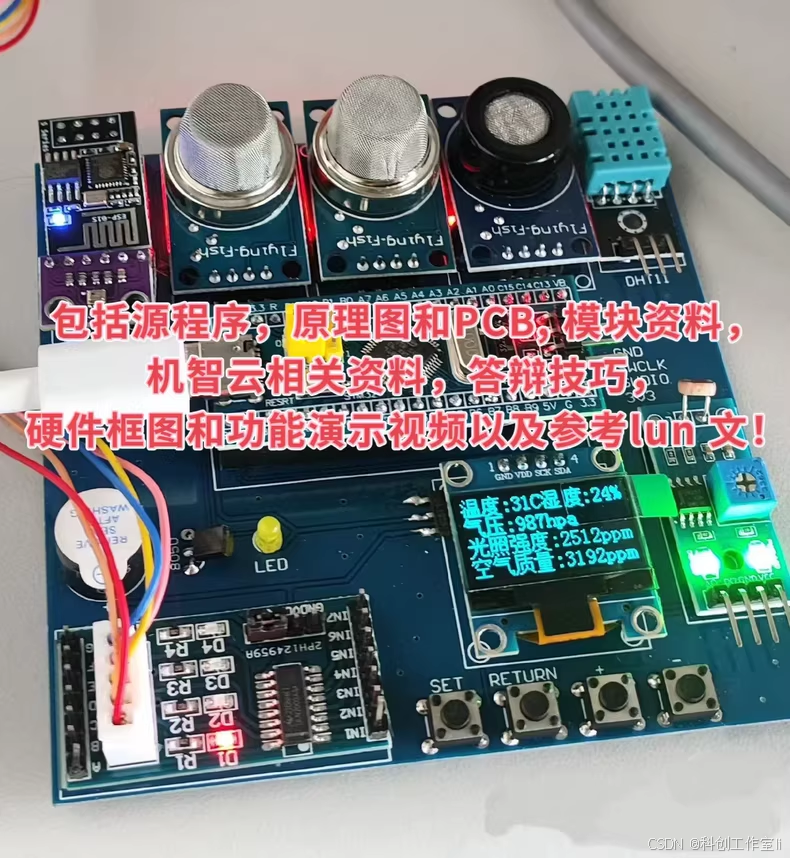

4.1 硬件总体设计
系统硬件采用模块化设计，以STM32F103C8T6单片机为核心，整合检测模块、显示模块、报警模块、执行模块及WiFi通信模块，各模块通过相应的接口与主控模块连接，实现数据传输和指令交互。硬件总体框图如图4-1所示（此处可插入硬件框图，论文中补充）。
各硬件模块的功能如下：
1. 主控模块：STM32F103C8T6单片机，负责接收各传感器的检测数据，进行数据处理和分析，控制各模块的工作状态，实现系统的整体控制和模式切换。
2. 检测模块：包括BH1750光照强度传感器、DHT11温湿度传感器、MQ-135空气质量传感器、MQ-2烟雾传感器、MQ-7一氧化碳传感器、BMP180气压传感器，负责采集家居环境的六大参数，为系统控制提供数据依据。
3. 显示模块：0.96英寸OLED显示屏，负责显示各类传感器数据、设备运行状态及各项阈值。
4. 报警模块：有源蜂鸣器，当任意一项环境参数超出预设阈值时，发出警报声，提醒用户及时处理。
5. 执行模块：包括LED灯、28BYJ-48步进电机、ULN2003驱动模块，LED灯用于室内照明，步进电机用于控制窗帘升降，ULN2003驱动模块用于驱动步进电机运行。
6. WiFi通信模块：ESP8266 WiFi模块，负责实现系统与机智云平台的远程通信，传输数据和控制指令。
7. 按键模块：4个独立按键，分别用于阈值调节（增加、减少）、阈值切换、系统复位，实现人机交互。
4.2 主控模块设计
4.2.1 主控芯片选型
结合系统功能需求和经济性原则，本文选用STM32F103C8T6作为系统的主控芯片，该芯片具有以下优势：
1. 性能强劲：基于ARM Cortex-M3内核，主频最高可达72MHz，能够快速处理传感器数据和控制指令，满足系统实时性要求，确保自动控制和远程控制的响应速度。
2. 外设丰富：拥有多个通用I/O口、UART串口、I2C接口、SPI接口、ADC接口等，便于与各模块连接，无需额外扩展芯片，简化电路设计。
3. 低功耗：支持多种低功耗模式，可根据系统工作状态切换功耗模式，降低系统功耗，延长设备使用寿命，适应家庭长期运行的需求。
4. 性价比高：价格适中，适合批量生产和推广应用，满足普通家庭的成本需求；同时，技术成熟，资料丰富，便于程序开发和调试。
4.2.2 主控模块电路设计
主控模块电路主要包括电源电路、复位电路、晶振电路三部分，确保STM32F103C8T6芯片正常工作。
1. 电源电路：系统采用5V直流电源供电，通过AMS1117-3.3V稳压芯片将5V电压转换为3.3V，为STM32F103C8T6芯片及其他需要3.3V供电的模块（如OLED显示屏、BH1750传感器、BMP180传感器、ESP8266 WiFi模块）供电。电源电路中加入电容滤波，减少电源噪声，确保供电稳定，避免电压波动影响系统运行。
2. 复位电路：采用手动复位和上电复位相结合的方式，复位电路由电阻、电容和复位按键组成，当系统出现故障时，按下复位按键可实现系统复位；上电时，通过电容充电实现上电复位，确保系统正常启动。
3. 晶振电路：采用外部晶振电路，晶振频率为8MHz，通过分频电路为STM32F103C8T6芯片提供时钟信号，确保芯片正常工作。晶振电路中加入电容，稳定晶振频率，减少干扰，提高系统的稳定性。
4.3 检测模块设计
4.3.1 光照强度传感器模块设计
光照强度传感器模块选用BH1750传感器，该传感器为数字式传感器，工作电压为3.3V，通过I2C通信协议与STM32单片机连接。
BH1750传感器的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据线）接STM32F103C8T6的PB7引脚（I2C1_SDA），SCL引脚（时钟线）接STM32F103C8T6的PB6引脚（I2C1_SCL）。为了确保数据传输的稳定性，在SDA和SCL引脚与VCC引脚之间分别串联一个10KΩ的上拉电阻，防止信号失真，确保传感器数据采集的准确性。
STM32单片机通过I2C协议与BH1750传感器通信，发送启动信号后，传感器返回光照强度数据，经过数据解析后，得到当前家居环境的光照强度数据，为灯光和窗帘的自动控制提供依据。
4.3.2 温湿度传感器模块设计
温湿度传感器模块选用DHT11传感器，该传感器为数字式传感器，工作电压为3.3V-5V，通过单总线与STM32单片机连接。
DHT11传感器的VCC引脚接3.3V电源，GND引脚接地，DATA引脚（数据引脚）接STM32F103C8T6的PB0引脚。为了确保数据传输的稳定性，在DATA引脚与VCC引脚之间串联一个10KΩ的上拉电阻，防止信号失真，确保传感器数据采集的准确性。
STM32单片机通过单总线协议与DHT11传感器通信，发送启动信号后，传感器返回温湿度数据，经过数据解析后，得到当前家居环境的温度和湿度数据，当数据超出预设阈值时，触发蜂鸣器报警。
4.3.3 空气质量传感器模块设计
空气质量传感器模块选用MQ-135传感器，该传感器为模拟式传感器，工作电压为5V，输出信号为模拟信号，需要通过STM32的ADC接口将模拟信号转换为数字信号。
MQ-135传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟输出）接STM32F103C8T6的ADC1通道（PA0引脚）。为了提高数据采集的稳定性，在传感器的AO引脚与GND之间并联一个100nF的电容，用于滤波，减少信号干扰，确保空气质量数据的准确性。
当家居环境中有害气体浓度发生变化时，MQ-135传感器的电阻值随之变化，AO引脚输出的模拟电压随之变化，STM32通过ADC转换将模拟电压转换为数字信号，经过数据处理后，得到空气质量数据，当数据超出预设阈值时，触发蜂鸣器报警。
4.3.4 烟雾浓度传感器模块设计
烟雾浓度传感器模块选用MQ-2传感器，该传感器为模拟式传感器，工作电压为5V，输出信号为模拟信号，需要通过STM32的ADC接口将模拟信号转换为数字信号。
MQ-2传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟输出）接STM32F103C8T6的ADC2通道（PA1引脚）。为了提高数据采集的稳定性，在传感器的AO引脚与GND之间并联一个100nF的电容，用于滤波，减少信号干扰，确保烟雾浓度数据的准确性。
当家居环境中烟雾浓度发生变化时，MQ-2传感器的电阻值随之变化，AO引脚输出的模拟电压随之变化，STM32通过ADC转换将模拟电压转换为数字信号，经过数据处理后，得到烟雾浓度数据，当数据超出预设阈值时，触发蜂鸣器报警。
4.3.5 一氧化碳传感器模块设计
一氧化碳传感器模块选用MQ-7传感器，该传感器为模拟式传感器，工作电压为5V，输出信号为模拟信号，需要通过STM32的ADC接口将模拟信号转换为数字信号。
MQ-7传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟输出）接STM32F103C8T6的ADC3通道（PA2引脚）。为了提高数据采集的稳定性，在传感器的AO引脚与GND之间并联一个100nF的电容，用于滤波，减少信号干扰，确保一氧化碳浓度数据的准确性。
当家居环境中一氧化碳浓度发生变化时，MQ-7传感器的电阻值随之变化，AO引脚输出的模拟电压随之变化，STM32通过ADC转换将模拟电压转换为数字信号，经过数据处理后，得到一氧化碳浓度数据，当数据超出预设阈值时，触发蜂鸣器报警。
4.3.6 气压传感器模块设计
气压传感器模块选用BMP180传感器，该传感器为数字式传感器，工作电压为3.3V，通过I2C通信协议与STM32单片机连接。
BMP180传感器的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据线）接STM32F103C8T6的PB7引脚（I2C1_SDA），SCL引脚（时钟线）接STM32F103C8T6的PB6引脚（I2C1_SCL）。STM32单片机通过I2C协议与BMP180传感器通信，发送启动信号后，传感器返回气压数据，经过数据解析后，得到当前家居环境的气压数据，当数据超出预设阈值时，触发蜂鸣器报警。
4.4 显示模块设计
显示模块选用0.96英寸OLED显示屏，采用I2C通信协议，与STM32F103C8T6的I2C接口连接，接线简单，占用I/O口少。
OLED显示屏的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据线）接STM32F103C8T6的PB7引脚（I2C1_SDA），SCL引脚（时钟线）接STM32F103C8T6的PB6引脚（I2C1_SCL）。
STM32单片机通过I2C协议与OLED显示屏通信，发送显示指令和数据，控制显示屏显示各类信息。显示屏分为多个显示区域，具体显示内容如下：第一行显示系统名称“智能家居控制系统”；第二行显示实时光照强度和气压，格式为“光照：XXX lx 气压：XXX hPa”；第三行显示温湿度数据，格式为“温湿度：XX℃ XX%RH”；第四行显示空气质量和烟雾浓度，格式为“空气质量：XXX ppm 烟雾：XXX ppm”；第五行显示一氧化碳浓度和设备状态，格式为“一氧化碳：XXX ppm 灯光：开/关”；第六行显示各项阈值，格式为“阈值：光照XX 温XX 湿XX”。
4.5 报警模块设计
报警模块选用有源蜂鸣器，工作电压为5V，具有体积小、声音大、功耗低等优势，可快速提醒用户环境参数超标。
蜂鸣器的VCC引脚接5V电源，GND引脚通过NPN三极管（PNP8050）接地，三极管的基极接STM32F103C8T6的PA3引脚。当任意一项环境参数超出预设阈值时，STM32单片机输出高电平，控制三极管导通，蜂鸣器通电发出警报声；当所有参数恢复到阈值范围内后，STM32输出低电平，三极管截止，蜂鸣器停止报警。
为了保护蜂鸣器，在蜂鸣器两端并联一个二极管，防止电流反向冲击损坏蜂鸣器，延长蜂鸣器的使用寿命。
4.6 执行模块设计
执行模块主要包括LED灯、28BYJ-48步进电机和ULN2003驱动模块，负责执行灯光开关和窗帘升降动作，由STM32单片机统一控制。
1. LED灯模块：选用大功率LED灯，工作电压为5V，通过GPIO口直接控制。LED灯的阳极接5V电源，阴极通过一个220Ω的限流电阻接STM32F103C8T6的PA4引脚。当STM32输出低电平时，LED灯点亮；输出高电平时，LED灯熄灭。自动模式下，根据光照强度自动控制；手动模式下，通过机智云APP控制。
2. 步进电机与驱动模块：选用28BYJ-48步进电机，用于驱动窗帘升降，通过ULN2003驱动模块与STM32连接。ULN2003驱动模块的VCC引脚接5V电源，GND引脚接地，IN1-IN4引脚分别接STM32F103C8T6的PA5-PA8引脚。STM32通过发送控制指令，控制ULN2003驱动模块输出相应的驱动信号，驱动步进电机正转或反转，实现窗帘的升降；自动模式下，根据光照强度自动控制窗帘关闭；手动模式下，通过机智云APP控制窗帘升降。
4.7 WiFi通信模块设计
WiFi通信模块选用ESP8266 WiFi模块，通过UART串口与STM32单片机连接，实现系统与机智云平台的远程通信。
ESP8266模块的VCC引脚接3.3V电源，GND引脚接地，TXD引脚（发送端）接STM32F103C8T6的PA9引脚（USART1_RX），RXD引脚（接收端）接STM32F103C8T6的PA10引脚（USART1_TX）。为了确保数据传输的稳定性，在模块的VCC引脚与GND引脚之间并联一个100nF的电容，用于滤波，减少信号干扰。
ESP8266模块通过WiFi连接到家庭路由器，与机智云平台建立通信，实现数据的双向传输：STM32单片机将采集到的各类环境参数发送给ESP8266模块，ESP8266模块将数据上传至机智云平台；机智云APP从云平台获取数据，实现远程监控；用户通过机智云APP发送控制指令，指令经云平台、ESP8266模块传输到STM32单片机，实现远程控制。
4.8 按键模块设计
按键模块选用4个独立按键，分别用于阈值调节、阈值切换和系统复位，实现人机交互。按键采用独立按键设计，结构简单，易于实现，抗干扰能力强。
4个按键的一端分别接STM32F103C8T6的PB1、PB2、PB3、PB4引脚，另一端共同接地。为了防止按键抖动，在每个按键的引脚与VCC引脚之间串联一个10KΩ的上拉电阻，同时在按键两端并联一个100nF的电容，用于消抖，确保按键操作的准确性。
按键功能分配如下：PB1引脚对应阈值切换（切换光照、温湿度、空气质量等不同参数的阈值）；PB2引脚对应参数增加（调节阈值时，增加数值）；PB3引脚对应参数减少（调节阈值时，减少数值）；PB4引脚对应系统复位，按下后系统重启。
4.9 硬件组装与调试
4.9.1 硬件组装
根据硬件电路原理图，制作PCB板，将各元器件按照设计要求焊接到PCB板上，注意焊接质量，避免虚焊、漏焊。焊接完成后，将各模块与主控模块连接，确保接线正确，无短路、接反等问题。具体组装步骤如下：
1. 焊接主控模块：将STM32F103C8T6芯片、AMS11
