前言

在 DAC 转换中几乎都用到基本定时器，使用有关基本定时器触发 DAC 转换内容在 DAC 章节讲解即可，这里就利用基本定时器实现简单的定时功能。我们使用基本定时器循环定时 0.5s 并使能定时器中断，每到 0.5s 就在定时器中断服务函数翻转RGB 彩灯，使得最终效果 RGB 彩灯暗 0.5s，亮 0.5s，如此循环。

一、硬件设计

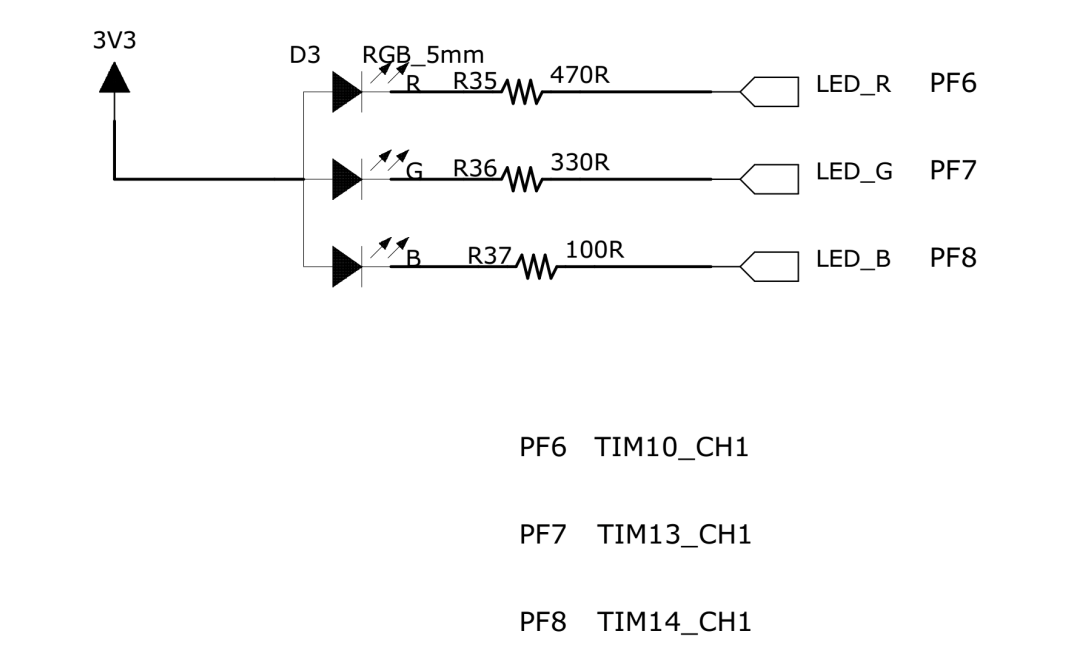

基本定时器没有相关 GPIO，这里我们只用定时器的定时功能，无效其他外部引脚，至于 RGB 彩灯硬件可参考 GPIO 章节在这里插入图片描述

二、软件设计

创建了两个文件： bsp_basic_tim.c 和 bsp_basic_tim.h 文件用来存基本定时器驱动程序及相关宏定义，中断服务函数放在 stm32f4xx_it.h 文件中。

编程要点

初始化 RGB 彩灯 GPIO；

开启基本定时器时钟；

设置定时器周期和预分频器；

启动定时器更新中断，并开启定时器；

定时器中断服务函数实现 RGB 彩灯翻转。

代码分析

宏定义

#define BASIC_TIM TIM6
#define BASIC_TIM_CLK RCC_APB1Periph_TIM6

#define BASIC_TIM_IRQnTIM6_DAC_IRQn
#define BASIC_TIM_IRQHandler TIM6_DAC_IRQHandler

NVIC配置

/**
* @brief 基本定时器 TIMx,x[6,7]中断优先级配置
* @param 无
* @retval 无
*/
static void TIMx_NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
// 设置中断组为0

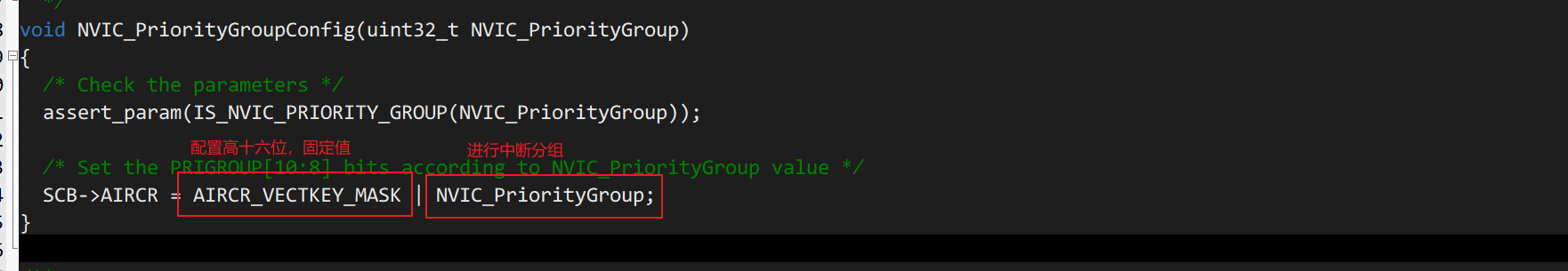

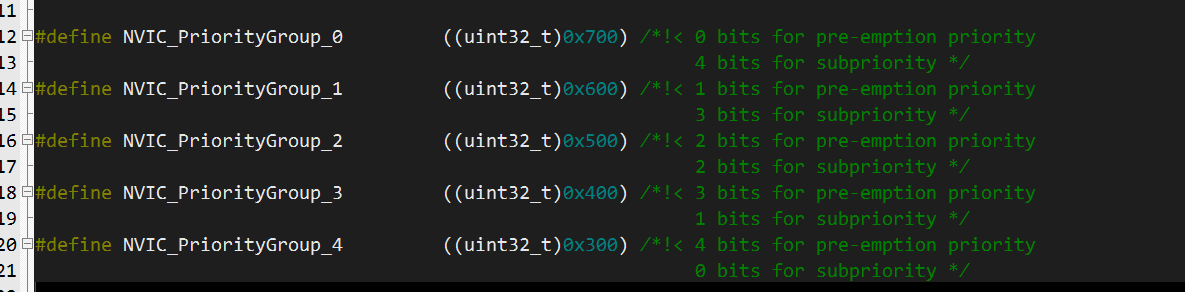

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
// 设置中断来源
NVIC_InitStructure.NVIC_IRQChannel = BASIC_TIM_IRQn;
// 设置抢占优先级
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
// 设置子优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}

在这里插入图片描述

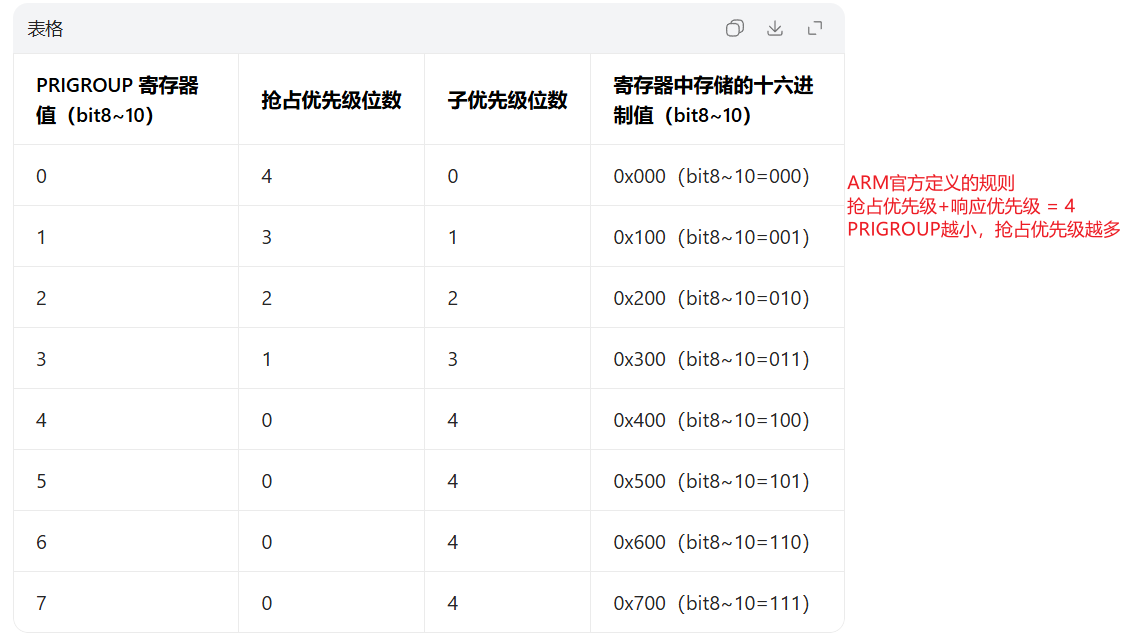

void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct)讲解

uint8_t tmppriority = 0x00, tmppre = 0x00, tmpsub = 0x0F;
//tmppriority：临时存储最终要写入 NVIC->IP 的优先级值；
//tmppre：抢占优先级占用的位数；
//tmpsub：子优先级的掩码（用来限制子优先级的取值范围）。
if (NVIC_InitStruct->NVIC_IRQChannelCmd != DISABLE)
{

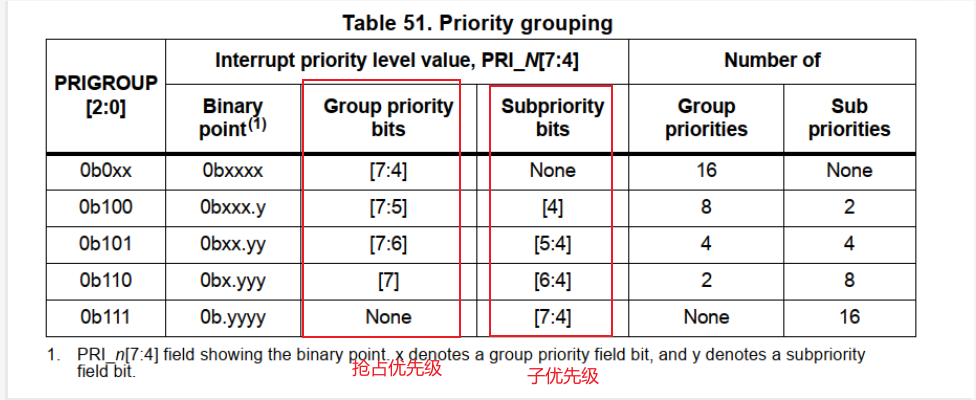

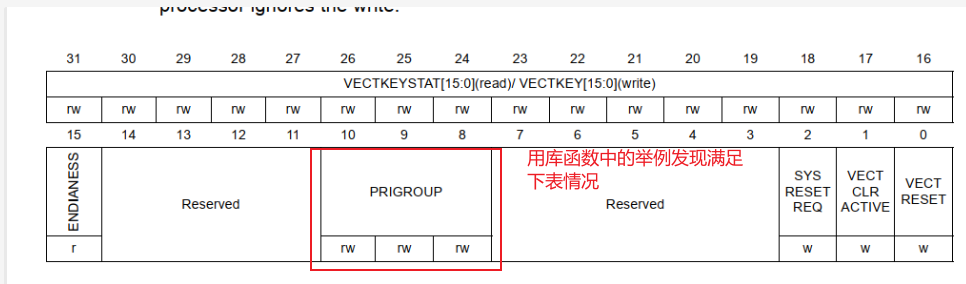

/* 1. 读取 SCB->AIRCR 中的 PRIGROUP 优先级分组值 */
tmppriority = (0x700 – ((SCB->AIRCR) & (uint32_t)0x700))>> 0x08;
// 拆解：
// SCB->AIRCR 的 8-10 位是 PRIGROUP（值 0-7），(SCB->AIRCR) & 0x700 是提取这3位；
// 0x700 – 提取值是为了把 PRIGROUP 转换成“抢占优先级的位数”（比如 PRIGROUP=5 → 0x700-0x500=0x200 → 右移8位得 2）；
// 最终 tmppriority 存储的是 PRIGROUP 的值（0-7）。

/* 2. 计算抢占/子优先级的位数和掩码 */
tmppre = (0x4 – tmppriority); // 抢占优先级占用的位数（总4位 – PRIGROUP对应的抢占位数）
tmpsub = tmpsub >> tmppriority; // 子优先级的掩码（比如 PRIGROUP=5 → tmpsub=0x0F>>2=0x03，限制子优先级只能是 0-3）

/* 3. 拼接抢占优先级和子优先级 */
tmppriority = NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority << tmppre;
tmppriority |= (uint8_t)(NVIC_InitStruct->NVIC_IRQChannelSubPriority & tmpsub);
// 拆解：
// 第一步：把抢占优先级左移到对应的高位（比如 PRIGROUP=5 → tmppre=2 → 抢占优先级0 << 2 = 0）；
// 第二步：把子优先级和掩码做与运算（防止超出范围），再拼接到低位（比如子优先级3 & 0x03 = 3 → 0 | 3 = 3）；
// 最终 tmppriority 是 4 位的优先级组合值（比如 0b0011）。

/* 4. 左移4位，适配 NVIC->IP 的有效位 */
tmppriority = tmppriority << 0x04;
// 关键：NVIC->IP 的低4位是保留位，只有高4位有效 → 把4位优先级值左移4位（比如 0b0011 → 0b00110000）。

/* 5. 写入 NVIC->IP 寄存器，设置中断优先级 */

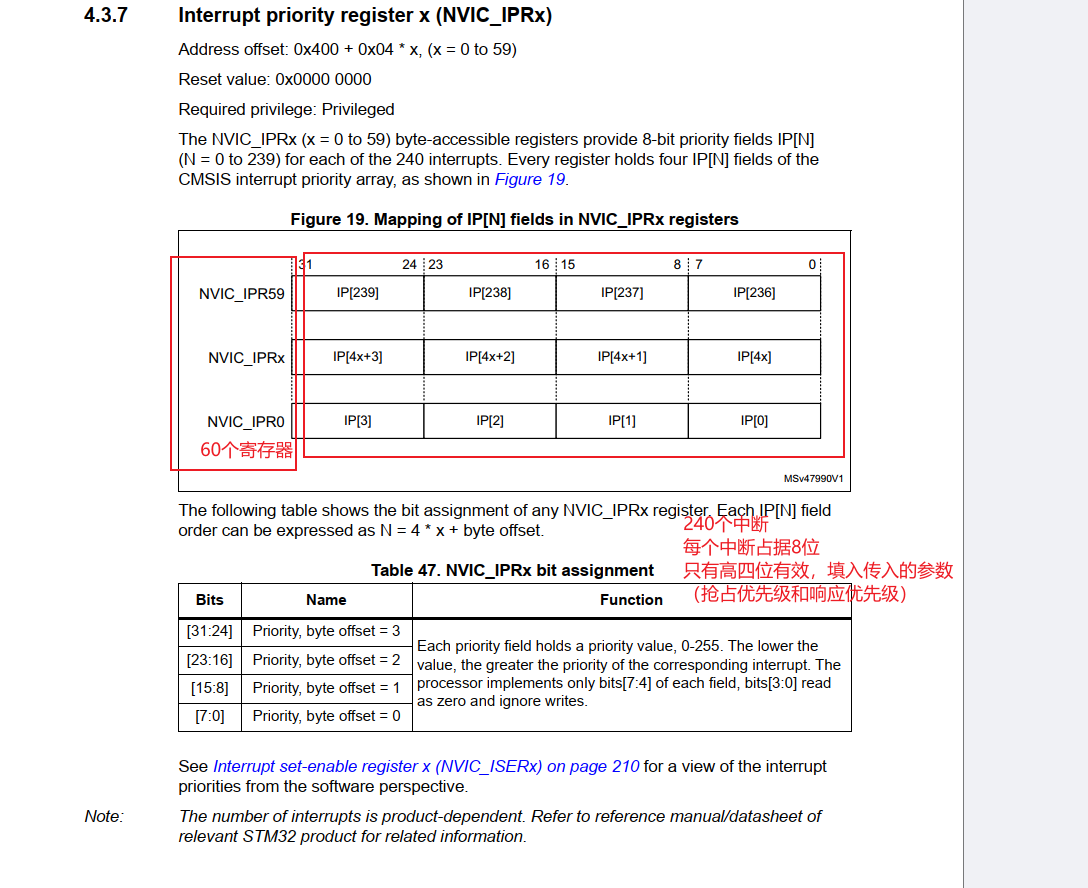

NVIC->IP[NVIC_InitStruct->NVIC_IRQChannel] = tmppriority;

/* 6. 使能指定中断通道 */

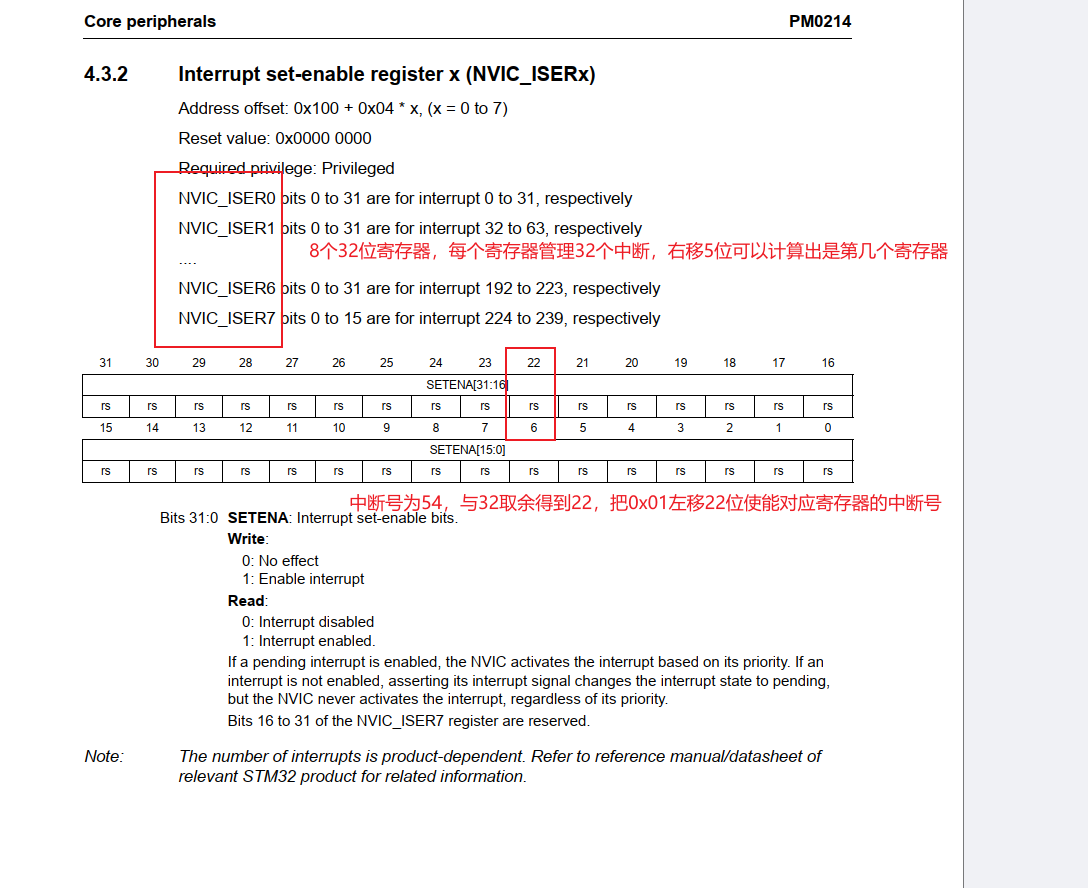

NVIC->ISER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =
(uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
// 拆解：
// NVIC->ISER 是数组（8个32位寄存器），每个寄存器管理32个中断；
// 右移5位（÷32）：计算该中断属于 ISER 的第几个寄存器（比如中断号35 → 35>>5=1 → ISER[1]）；
// 与0x1F（31）做与运算：计算该中断在寄存器中的第几位（比如35&31=3 → 第3位）；
// 最终：给对应位写1，使能该中断。
}

在这里插入图片描述

基本定时器模式配置

/*
* 注意：TIM_TimeBaseInitTypeDef结构体里面有5个成员，TIM6和TIM7的寄存器里面只有
* TIM_Prescaler和TIM_Period，所以使用TIM6和TIM7的时候只需初始化这两个成员即可，
* 另外三个成员是通用定时器和高级定时器才有.
*—————————————————————————–
* TIM_Prescaler 都有
* TIM_CounterMode TIMx,x[6,7]没有，其他都有（基本定时器）
* TIM_Period 都有
* TIM_ClockDivision TIMx,x[6,7]没有，其他都有(基本定时器)
* TIM_RepetitionCounter TIMx,x[1,8]才有(高级定时器)
*—————————————————————————–
*/
static void TIM_Mode_Config(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

// 开启TIMx_CLK,x[6,7]
RCC_APB1PeriphClockCmd(BASIC_TIM_CLK, ENABLE);

/* 累计 TIM_Period个后产生一个更新或者中断*/
//当定时器从0计数到4999，即为5000次，为一个定时周期
TIM_TimeBaseStructure.TIM_Period = 5000–1;

//定时器时钟源TIMxCLK = 2 * PCLK1
//PCLK1 = HCLK / 4
//=> TIMxCLK=HCLK/2=SystemCoreClock/2=84MHz
// 设定定时器频率为=TIMxCLK/(TIM_Prescaler+1)=10000Hz
TIM_TimeBaseStructure.TIM_Prescaler = 8400–1;

// 初始化定时器TIMx, x[2,3,4,5]
TIM_TimeBaseInit(BASIC_TIM, &TIM_TimeBaseStructure);

// 清除定时器更新中断标志位
TIM_ClearFlag(BASIC_TIM, TIM_FLAG_Update);

// 开启定时器更新中断
TIM_ITConfig(BASIC_TIM,TIM_IT_Update,ENABLE);

// 使能定时器
TIM_Cmd(BASIC_TIM, ENABLE);
}

void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState)
{
/* Check the parameters */
assert_param(IS_RCC_APB1_PERIPH(RCC_APB1Periph));
assert_param(IS_FUNCTIONAL_STATE(NewState));

if (NewState != DISABLE)
{
RCC->APB1ENR |= RCC_APB1Periph;
}
else
{
RCC->APB1ENR &= ~RCC_APB1Periph;
//BASIC_TIM_CLK–》RCC_APB1Periph_TIM6 ((uint32_t)0x00000010)
}
}

在这里插入图片描述

/**
* @brief Initializes the TIMx Time Base Unit peripheral according to
* the specified parameters in the TIM_TimeBaseInitStruct.
* @param TIMx: where x can be 1 to 14 to select the TIM peripheral.
* @param TIM_TimeBaseInitStruct: pointer to a TIM_TimeBaseInitTypeDef structure
* that contains the configuration information for the specified TIM peripheral.
* @retval None
*/
void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct)
{
uint16_t tmpcr1 = 0;
//写入TIMx->CR1寄存器
/* Check the parameters */
assert_param(IS_TIM_ALL_PERIPH(TIMx));
assert_param(IS_TIM_COUNTER_MODE(TIM_TimeBaseInitStruct->TIM_CounterMode));
assert_param(IS_TIM_CKD_DIV(TIM_TimeBaseInitStruct->TIM_ClockDivision));

tmpcr1 = TIMx->CR1;

if((TIMx == TIM1) || (TIMx == TIM8)||
(TIMx == TIM2) || (TIMx == TIM3)||
(TIMx == TIM4) || (TIMx == TIM5))
{
/* Select the Counter Mode */
tmpcr1 &= (uint16_t)(~(TIM_CR1_DIR | TIM_CR1_CMS));
//TIM_CR1_DIR ((uint16_t)0x0010)
// TIM_CR1_CMS ((uint16_t)0x0060)
tmpcr1 |= (uint32_t)TIM_TimeBaseInitStruct->TIM_CounterMode;
}

if((TIMx != TIM6) && (TIMx != TIM7))
{
/* Set the clock division */
tmpcr1 &= (uint16_t)(~TIM_CR1_CKD);
tmpcr1 |= (uint32_t)TIM_TimeBaseInitStruct->TIM_ClockDivision;
}

TIMx->CR1 = tmpcr1;
//由于这里选择的是定时器6，所以直接执行这一行
/* 累计 TIM_Period个后产生一个更新或者中断*/
TIMx->ARR = TIM_TimeBaseInitStruct->TIM_Period ;

//定时器时钟源TIMxCLK = 2 * PCLK1
//PCLK1 = HCLK / 4 => TIMxCLK=HCLK/2=SystemCoreClock/2=84MHz
// 设定定时器频率为=TIMxCLK/(TIM_Prescaler+1)=10000Hz
TIMx->PSC = TIM_TimeBaseInitStruct->TIM_Prescaler;

if ((TIMx == TIM1) || (TIMx == TIM8))
{
/* Set the Repetition Counter value */
TIMx->RCR = TIM_TimeBaseInitStruct->TIM_RepetitionCounter;
}

/* Generate an update event to reload the Prescaler
and the repetition counter(only for TIM1 and TIM8) value immediately */

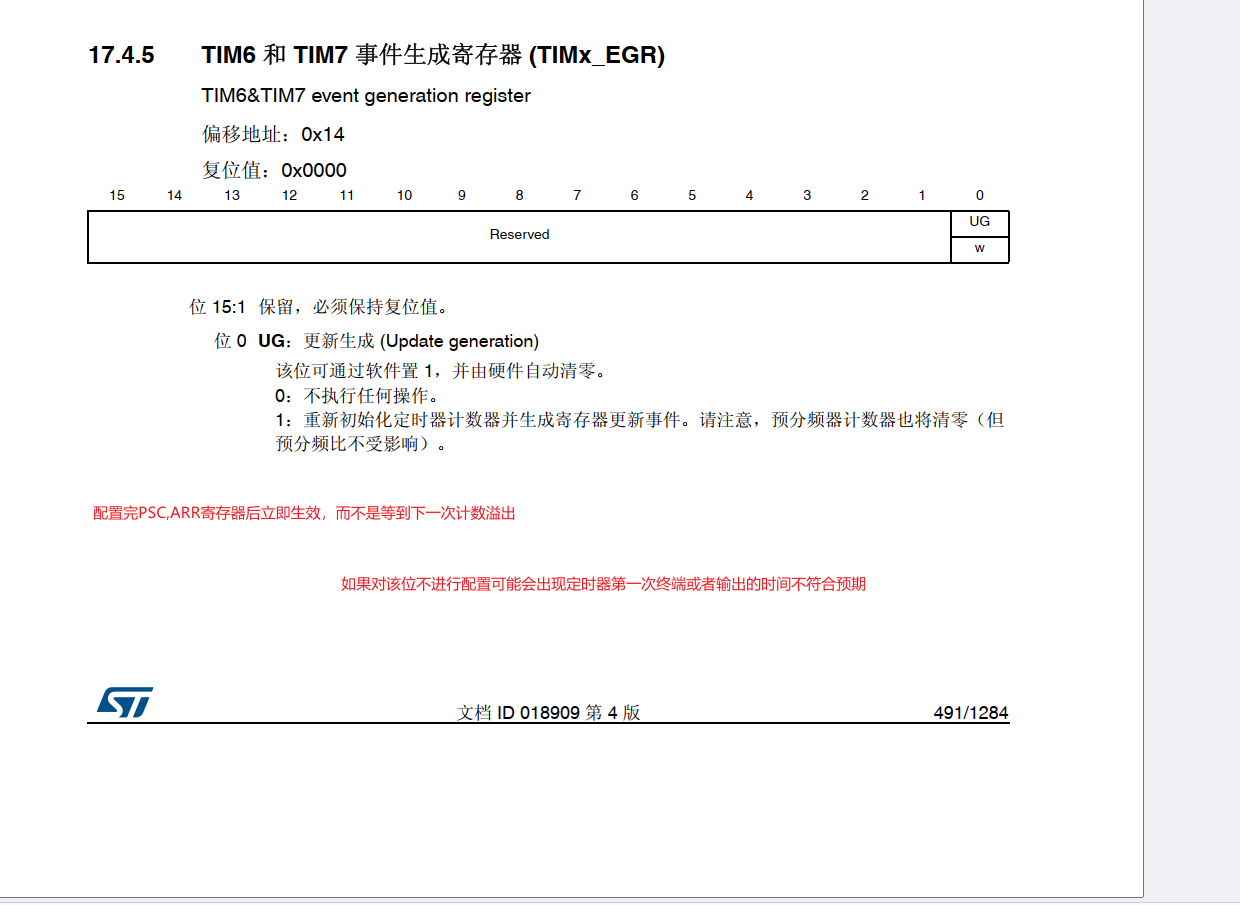

TIMx->EGR = TIM_PSCReloadMode_Immediate;
}

在这里插入图片描述

void TIM_ClearFlag(TIM_TypeDef* TIMx, uint16_t TIM_FLAG)
{
/* Check the parameters */
assert_param(IS_TIM_ALL_PERIPH(TIMx));

/* Clear the flags */
TIMx->SR = (uint16_t)~TIM_FLAG; //TIM_FLAG_Update ((uint16_t)0x0001)
}

在这里插入图片描述

void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState)
{
/* Check the parameters */
assert_param(IS_TIM_ALL_PERIPH(TIMx));
assert_param(IS_TIM_IT(TIM_IT));
assert_param(IS_FUNCTIONAL_STATE(NewState));

if (NewState != DISABLE)
{
/* Enable the Interrupt sources */

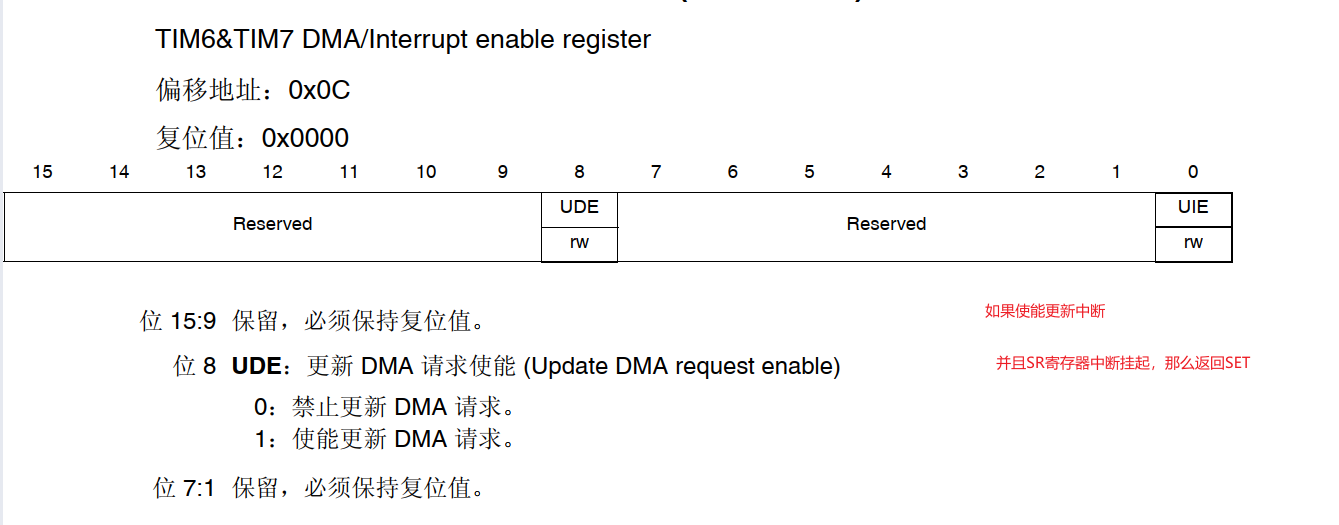

TIMx->DIER |= TIM_IT; // TIM_IT_Update ((uint16_t)0x0001)
}
else
{
/* Disable the Interrupt sources */
TIMx->DIER &= (uint16_t)~TIM_IT;
}
}

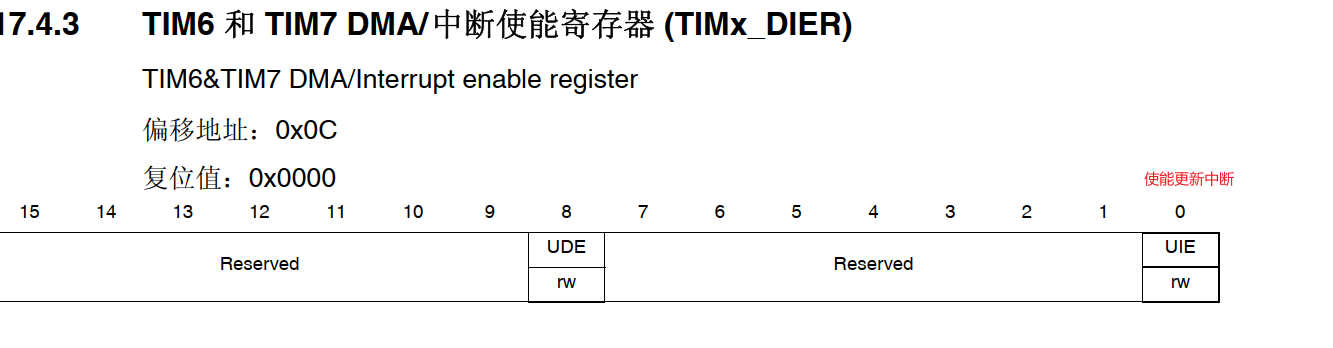

在这里插入图片描述

void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState)
{
/* Check the parameters */
assert_param(IS_TIM_ALL_PERIPH(TIMx));
assert_param(IS_FUNCTIONAL_STATE(NewState));

if (NewState != DISABLE)
{
/* Enable the TIM Counter */
TIMx->CR1 |= TIM_CR1_CEN; //TIM_CR1_CEN ((uint16_t)0x0001)
}
else
{
/* Disable the TIM Counter */
TIMx->CR1 &= (uint16_t)~TIM_CR1_CEN;
}
}

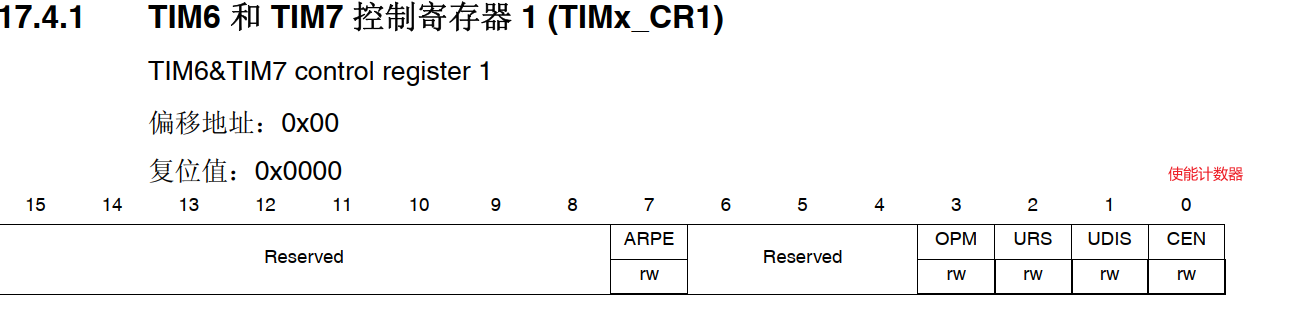

在这里插入图片描述

定时器中断服务函数

void BASIC_TIM_IRQHandler (void)
{
if ( TIM_GetITStatus( BASIC_TIM, TIM_IT_Update) != RESET )
{
//执行LED翻转
LED1_TOGGLE;
//清除寄存器SR的更新中断标志位
TIM_ClearITPendingBit(BASIC_TIM , TIM_IT_Update);
}
}

ITStatus TIM_GetITStatus(TIM_TypeDef* TIMx, uint16_t TIM_IT)
{
ITStatus bitstatus = RESET;
uint16_t itstatus = 0x0, itenable = 0x0;
/* Check the parameters */
assert_param(IS_TIM_ALL_PERIPH(TIMx));
assert_param(IS_TIM_GET_IT(TIM_IT));

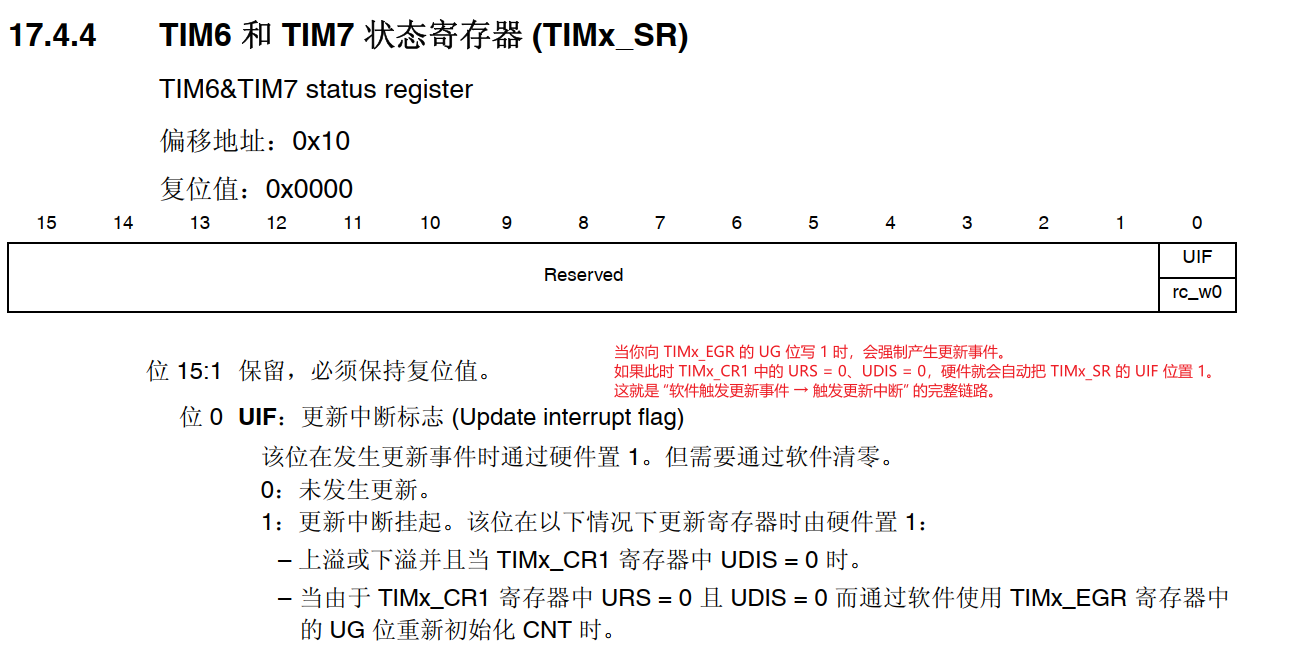

itstatus = TIMx->SR & TIM_IT;// TIM_IT_Update ((uint16_t)0x0001)
//如果TIMx->SR最低位为1，那么此位为1；否则此位为0.
itenable = TIMx->DIER & TIM_IT;
if ((itstatus != (uint16_t)RESET) && (itenable != (uint16_t)RESET))
{
bitstatus = SET;
}
else
{
bitstatus = RESET;
}
return bitstatus;
}

在这里插入图片描述

主函数

#include "stm32f4xx.h"
#include "./tim/bsp_basic_tim.h"
#include "./led/bsp_led.h"

/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main(void)
{

LED_GPIO_Config();

/* 初始化基本定时器定时，0.5s产生一次中断 */
TIMx_Configuration();

while(1)
{
}
}

下载验证

保证开发板相关硬件连接正确，把编译好的程序下载到开发板。开始 RGB 彩灯是暗的，等一会 RGB 彩灯变为红色，再等一会又暗了，如此反复。如果我们使用表钟与 RGB 彩灯闪烁对比，可以发现它是每 0.5s 改变一次 RGB 彩灯状态的。
