Transformer 模型深度解读：从零手撕到霸榜 AI 界的“变形金刚”

文章目录

• Transformer 模型深度解读：从零手撕到霸榜 AI 界的“变形金刚”
• • 一、 引言：AI 界的“工业革命”与旧时代的落幕
  • • 1.1 从蒸汽机到核聚变
    • 1.2 为什么 RNN 必须死？
  • 二、 宏观视角：先把黑盒看穿
  • • 2.1 那个神奇的黑盒子
    • 2.2 堆叠的艺术：千层饼结构
  • 三、 拆解编码器：机器是如何“理解”语言的？
  • • 3.1 Encoder 的两大护法
    • 3.2 数据流动的细节
  • 四、 灵魂核心：Self-Attention 自注意力机制
  • • 4.1 为什么要“自注意力”？
    • 4.2 更是“相亲”大会：Q、K、V 的爱恨情仇
    • 4.3 硬核计算流程（手撕数学公式）
    • 4.4 Python 代码实战：手写 Attention
  • 五、 多头注意力：三个臭皮匠，顶个诸葛亮
  • • 5.1 为什么要“多头”（Multi-Head）？
    • 5.2 水管分流：维度变换的魔法
    • 5.3 代码实现
  • 六、 那些容易被忽视的细节：位置编码与残差
  • • 6.1 Positional Encoding：给盲人指路
    • 6.2 Add & Norm：模型的护身符
  • 七、 解码器：带面具的预言家
  • • 7.1 Masked Self-Attention（掩码自注意力）
    • 7.2 Encoder-Decoder Attention（交叉注意力）
  • 八、 拓展方案：Transformer 的进化与变体
  • • 拓展方案 1：FlashAttention —— 天下武功，唯快不破
    • 拓展方案 2：Vision Transformer (ViT) —— 跨界打劫
    • 拓展方案 3：Dynamic Sparse Attention (DSA) —— 动态稀疏注意力
  • 九、 最终章：完整流程总结
  • 十、 实战：手写一个完整的 Encoder Layer
  • 十一、 结语与互动

一、 引言：AI 界的“工业革命”与旧时代的落幕

1.1 从蒸汽机到核聚变

各位技术同修们，大家好！如果把人工智能的发展史比作人类文明的进化史，那么 2017 年 绝对是蒸汽机被核聚变反应堆取代的元年。

在这一年之前，自然语言处理（NLP）的世界是属于 RNN（循环神经网络） 和它的进阶版 LSTM（长短期记忆网络） 的。它们就像是一个勤勤恳恳但效率低下的老会计，处理一句话时，必须拿着放大镜，一个字一个字地往下读。读了后面忘前面，遇到长句子就晕头转向，而且最要命的是——它没法并行计算！你给它一万个 GPU，它也只能在那儿排队，一个时间步（Time Step）接一个时间步地挪动。

直到 Google Brain 团队的那篇神作 《Attention Is All You Need》 横空出世。这篇论文就像在平静的湖面扔下了一颗二向箔，直接对 NLP 领域进行了降维打击。从此，一个叫 Transformer 的家伙开始统治世界，它喊出了那句霸气的口号：“抛弃循环，拥抱并行，Attention is all you need！”

1.2 为什么 RNN 必须死？

为了让大家更直观地理解 Transformer 的伟大，我们先来给 RNN 开个“追悼会”。

RNN 的处理逻辑是线性的。比如处理“我爱吃苹果”这句话：

这种模式有两个致命缺陷：

• 短视（Long-term Dependency Problem）：虽然 LSTM 试图通过“遗忘门”来解决记忆问题，但在处理长文本（比如一篇 5000 字的论文）时，开头的核心信息传到结尾早就磨损得渣都不剩了。
• 龟速（No Parallelization）：因为 $h_t$ 必须依赖 $h_{t-1}$，所以你没法同时计算所有词。这就好比现在的多核 CPU 时代，你非要坚持用单核单线程跑程序，简直是对算力的侮辱。

而 Transformer 的出现，就像是一个长着无数只眼睛的超级怪兽。它不需要逐字阅读，而是一眼看穿整篇文章。它能同时看到“我”和“苹果”之间的关系，无论它们隔得有多远。

如上图所示，左边的 RNN 还在满头大汗地逐字啃书，右边的 Transformer 已经开启了“量子速读”，瞬间掌握了全局信息。这就是并行计算与全局注意力的降维打击。

二、 宏观视角：先把黑盒看穿

2.1 那个神奇的黑盒子

在深入复杂的矩阵运算之前，我们先站在上帝视角，把 Transformer 当作一个黑盒子来看看它到底在干嘛。

想象一下，你面前有一个高科技翻译机（Transformer）：

• Input：你输入一句法语 “Je suis étudiant”（我是学生）。
• Black Box：机器内部一阵电流涌动（矩阵乘法、激活函数、归一化……）。
• Output：机器吐出一句英语 “I am a student”。

这个黑盒子内部，其实是由两根“定海神针”组成的架构，我们称之为 Encoder-Decoder（编码器-解码器） 架构。

2.2 堆叠的艺术：千层饼结构

你以为里面只有一个编码器和一个解码器？那太小看 Google 的工程师了。为了让模型这就更聪明，能够理解复杂的语义，Transformer 采用了 堆叠（Stack） 的设计。

• Encoder Stack：由 $N=6$ 层相同的编码器堆叠而成。第一层接收我们将文本转化成的词向量，处理完扔给第二层……直到第六层输出最终的语义矩阵。
• Decoder Stack：同样由 $N=6$ 层相同的解码器堆叠而成。

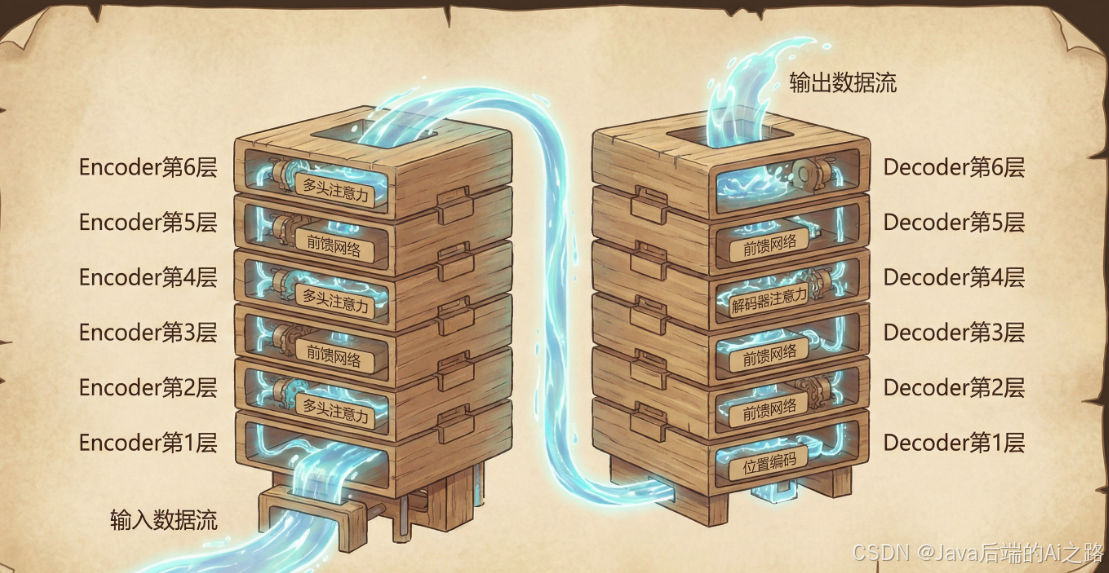

请仔细观察上图的流动过程：

重点提示：虽然这 6 层结构长得一模一样，但它们内部的 参数（权重矩阵）是完全独立训练的！千万别以为是同一个层循环了 6 次。就像公司里的 6 级审批流，每一级领导关注的重点都不一样，科长看格式，处长看预算，局长看方向。

三、 拆解编码器：机器是如何“理解”语言的？

好了，我们要把镜头推近，拿着显微镜看看单个 Encoder 内部到底长什么样。每一个 Encoder 层，虽然只有两步操作，却蕴含了深度学习的最高智慧。

3.1 Encoder 的两大护法

每一个 Encoder Layer 包含两个核心子层：

3.2 数据流动的细节

假设我们输入一个形状为 (Batch_Size, Seq_Len, D_Model) 的张量（Tensor）：

这种设计极其精妙，既保证了信息的充分交互，又通过残差连接防止了梯度消失，让模型可以堆得非常深。

四、 灵魂核心：Self-Attention 自注意力机制

现在，我们进入整篇文章最烧脑、也最精彩的部分——自注意力机制。如果没有它，Transformer 就是一堆废铁。

4.1 为什么要“自注意力”？

举个经典的例子：

“The animal didn’t cross the street because it was too tired.”

作为人类，你一眼就知道这个 “it” 指的是 “animal”，而不是 “street”。为什么？因为你的大脑在处理 “it” 时，下意识地联系了上下文，发现 “animal” 能 “tired”（累），而 “street” 不能。

对于计算机来说，“it” 只是一个 ASCII 码或者一个 ID。怎么让计算机学会这种“联系”？Self-Attention 就是干这个的。它让 “it” 这个词向量在计算时，能够吸收 “animal” 这个词向量的信息，从而让自己变成一个“指代了动物的它”。

4.2 更是“相亲”大会：Q、K、V 的爱恨情仇

为了实现这个机制，Transformer 创造性地引入了三个概念：Query (Q)、Key (K)、Value (V)。

很多同学看论文死活不理解这仨是啥。来，我们用相亲大会做个比喻：

• Query (Q) —— 择偶标准：这是你（当前的词）发出的信号。比如你在处理“帅哥”这个词，你的 Q 向量里可能包含“寻找高颜值”、“寻找男性”这样的特征请求。
• Key (K) —— 个人标签：这是场上其他嘉宾（句子里的其他词）举着的牌子。比如“我”这个词的 K 向量可能是“第一人称”、“主语”；“苹果”的 K 向量可能是“水果”、“红色”、“圆的”。
• Value (V) —— 灵魂内涵：这是嘉宾真正的内涵信息。如果配对成功，你就要把这个 V 向量领回家，融入到你自己的脑子里。

Self-Attention 的过程，就是拿着你手中的 Q，去和全场所有人的 K 进行匹配（点积）。匹配度越高，你就越关注对方的 V，把对方的 V 加权融合到自己身上。

如上图所示，那个拿着放大镜的小探险家就是 Query，他正在仔细查看每一把 Key，试图找到最匹配的那一把，从而打开宝箱获取 Value。

4.3 硬核计算流程（手撕数学公式）

别怕数学，我们一步步来拆解这个过程。假设输入矩阵是 $X$。

第一步：线性变换生成 Q, K, V 我们需要三个权重矩阵 $W^Q, W^K, W^V$（这些是模型训练出来的参数）。

Q

=

X

⋅

W

Q

Q = X \\cdot W^Q

Q=X⋅WQ

$$K = X \\cdot W^K$$$$V = X \\cdot W^V$$第二步：计算注意力分数（Attention Score）我们要计算 Q 和 K 的相似度。最简单的方法就是点积（Dot Product）。

S

c

o

r

e

=

Q

⋅

K

T

Score = Q \\cdot K^T

Score=Q⋅KT

如果两个向量方向一致，点积就大；垂直则为 0。这就量化了“匹配度”。**第三步：缩放（Scale）**这一步是 Google 的独门秘籍。他们把 Score 除以 $\\sqrt{d_k}$（通常是 $d_{model}$ 维度的平方根，比如 $\\sqrt{64}=8$）。$$Scaled_Score = \\frac{Score}{\\sqrt{d_k}}$$

**为什么要做这一步？**如果 $d_k$ 很大，点积结果会变得非常大。一旦进入 Softmax 函数，大的数值会把概率挤向 1 和 0 的两端，导致梯度几乎为 0（梯度消失），模型就学不动了。除以 $\\sqrt{d_k}$ 是为了把数值拉回梯度敏感区。

**第四步：归一化（Softmax）**将分数转化为概率分布，所有分数加起来等于 1。$$Attention_Weight = Softmax(Scaled_Score)$$比如 “it” 对 “animal” 的关注度是 0.8，对 “street” 是 0.1，对其他词是 0.1。

**第五步：加权求和（Weighted Sum）**最后，用算出来的权重去乘对应的 $V$ 向量。$$Z = Attention_Weight \\cdot V$$这就是最终的 Self-Attention 输出。

总结成一个公式，就是 AI 界的 $E=mc^2$：

A

t

t

e

n

t

i

o

n

(

Q

,

K

,

V

)

=

S

o

f

t

m

a

x

(

Q

K

T

d

k

)

V

Attention(Q, K, V) = Softmax\\left(\\frac{QK^T}{\\sqrt{d_k}}\\right)V

Attention(Q,K,V)=Softmax(dk​

​QKT​)V

4.4 Python 代码实战：手写 Attention

光说不练假把式，我们用 PyTorch 来写一个函数：

import torch
import torch.nn as nn
import torch.nn.functional as F
import math
​
def scaled_dot_product_attention(query, key, value, mask=None):
"""
计算 'Scaled Dot-Product Attention'
query, key, value 的形状: [batch_size, num_heads, seq_len, d_k]
"""
d_k = query.size(–1) # 获取维度，用于缩放

# 1. 计算 Q * K.T (矩阵乘法)
# key.transpose(-2, -1) 是为了把最后两个维度交换，以便进行矩阵乘法
scores = torch.matmul(query, key.transpose(–2, –1)) / math.sqrt(d_k)

# 2. 如果有掩码（Mask），把不需要关注的地方设为负无穷
# 这样 Softmax 之后就会变成 0
if mask is not None:
scores = scores.masked_fill(mask == 0, –1e9)

# 3. Softmax 归一化，得到注意力权重
p_attn = F.softmax(scores, dim=–1)

# 4. 加权求和：Prob * Value
return torch.matmul(p_attn, value), p_attn
​
# 测试一下
d_k = 64
q = torch.randn(2, 8, 10, d_k) # Batch=2, Heads=8, Len=10
k = torch.randn(2, 8, 10, d_k)
v = torch.randn(2, 8, 10, d_k)
output, weights = scaled_dot_product_attention(q, k, v)
print("Output shape:", output.shape) # 应该是 [2, 8, 10, 64]

五、 多头注意力：三个臭皮匠，顶个诸葛亮

5.1 为什么要“多头”（Multi-Head）？

如果只用一组 Q、K、V，可能只能捕捉到一种关系。但在语言中，词与词的关系是复杂的：

• 语法关系：主谓宾搭配。
• 语义关系：指代消歧（it -> animal）。
• 情感关系：修饰词的强烈程度。

只用一个头，就像只用一只眼睛看世界，虽然能看清，但缺乏立体感。所以，Transformer 搞了 Multi-Head Attention（多头注意力机制）。

这就好比请了一个专家团：

• Head 1：专门负责看语法结构。
• Head 2：专门负责看词义指代。
• Head 3：专门负责看上下文情感。
• …
• Head 8：专门负责看其他的。

最后把大家的意见拼起来（Concat），再经过一次线性变换（Linear），就是最终结果。

5.2 水管分流：维度变换的魔法

很多初学者在这里会晕：**头多了，计算量岂不是爆炸了？**Google 的工程师非常鸡贼（褒义）。假设模型的标准维度 $d_{model} = 512$，我们用 8 个头 ($h=8$)。那么，每个头处理的维度并不是 512，而是 $512 / 8 = 64$！

这样做的好处是：虽然头多了，但总的计算量并没有显著增加，因为每个头的维度变小了。我们只是把一个大的高维空间，切割成了 8 个独立的子空间，让模型在不同的子空间里学习不同的特征。

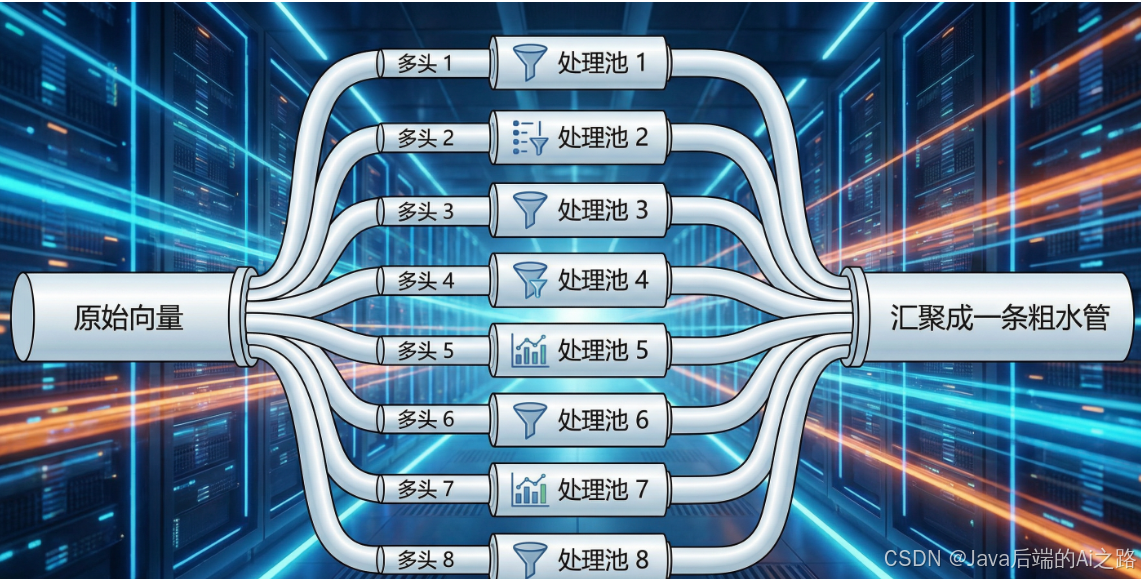

看上图这幅生动的 “水管分流图”：

5.3 代码实现

class MultiHeadAttention(nn.Module):
def __init__(self, d_model, num_heads):
super(MultiHeadAttention, self).__init__()
assert d_model % num_heads == 0 # 确保能整除

self.d_k = d_model // num_heads
self.num_heads = num_heads
self.d_model = d_model

# 定义四个全连接层：Q, K, V 和 Output
self.w_q = nn.Linear(d_model, d_model)
self.w_k = nn.Linear(d_model, d_model)
self.w_v = nn.Linear(d_model, d_model)
self.w_o = nn.Linear(d_model, d_model)

def forward(self, query, key, value, mask=None):
batch_size = query.size(0)

# 1. 线性变换 + 分头 (Reshape)
# [batch, len, d_model] -> [batch, len, heads, d_k] -> [batch, heads, len, d_k]
query = self.w_q(query).view(batch_size, –1, self.num_heads, self.d_k).transpose(1, 2)
key = self.w_k(key).view(batch_size, –1, self.num_heads, self.d_k).transpose(1, 2)
value = self.w_v(value).view(batch_size, –1, self.num_heads, self.d_k).transpose(1, 2)

# 2. 计算 Attention (这是我们上面写的函数)
x, self.attn = scaled_dot_product_attention(query, key, value, mask)

# 3. 拼接 (Concat)
# [batch, heads, len, d_k] -> [batch, len, heads, d_k] -> [batch, len, d_model]
x = x.transpose(1, 2).contiguous().view(batch_size, –1, self.d_model)

# 4. 最终线性变换
return self.w_o(x)

六、 那些容易被忽视的细节：位置编码与残差

6.1 Positional Encoding：给盲人指路

Transformer 有个大 bug：它没有时间概念。因为它是并行计算的，对于 Self-Attention 来说，“我爱你”和“你爱我”，输入的词向量集合是一样的，它不知道谁排在谁前面。它就像一个脸盲症患者，虽然认识所有人，但不知道大家排队的顺序。

为了解决这个问题，我们需要给每个词加上一个 位置编码（Positional Encoding）。这就像给每个词发一个“座位号”。

Google 的做法非常数学，他们没有用简单的 1, 2, 3, 4（因为这样数值会无限大），也没有用 0~1 的归一化（因为不同长度句子的步长不一样）。他们选用了 正弦（Sin）和余弦（Cos）函数：

$$PE*{(pos, 2i)} = \\sin(pos / 10000^{2i/d*{model}})$$$$PE*{(pos, 2i+1)} = \\cos(pos / 10000^{2i/d*{model}})$$

这里的 $pos$ 是词在句子中的位置，$i$ 是维度的索引。

为什么要这么搞？

6.2 Add & Norm：模型的护身符

仔细看架构图，你会发现在每个子层（Self-Attention, FFN）后面，都跟着一个 Add & Norm。

七、 解码器：带面具的预言家

Decoder 的结构跟 Encoder 很像，但有两个关键不同点，这决定了它“生成式”的特性。

7.1 Masked Self-Attention（掩码自注意力）

Decoder 在训练时，虽然输入了完整的正确答案（Target），比如 “I am a student”。但在预测第 1 个词 “I” 的时候，它绝对不能看到后面的 “am a student”。否则这就是考试作弊！

所以，我们需要用一个 Mask（掩码），把当前位置后面的内容全都遮住。具体操作是生成一个上三角矩阵，把上三角区域（未来信息）设为 $-\\infty$。在 Softmax 之后，这些位置的概率就变成了 0。

这就像考试时，监考老师拿一张黑纸挡住你后面还没写的题，逼着你只能根据前面写的内容推断下一步。

7.2 Encoder-Decoder Attention（交叉注意力）

这是 Decoder 的第二层注意力，也是连接 Encoder 和 Decoder 的桥梁。

• Query (Q)：来自 Decoder 上一层的输出。（我在找什么？）
• Key (K)：来自 Encoder 的最终输出。（原文里有什么？）
• Value (V)：来自 Encoder 的最终输出。（原文的具体信息）

这个机制的本质是：翻译官（Decoder）每写一个单词，都要抬头看一眼原文（Encoder），看看这句话对应原文的哪一部分，然后把那部分信息抓取过来。

八、 拓展方案：Transformer 的进化与变体

Transformer 虽然强大，但不是完美的。计算复杂度 $O(N^2)$ 是它的阿喀琉斯之踵。这几年，大佬们基于它搞出了无数变体。这里给大家介绍三个最硬核的拓展方案。

拓展方案 1：FlashAttention —— 天下武功，唯快不破

痛点：标准 Attention 的计算复杂度是 $O(N^2)$。序列长度翻倍，显存占用爆炸。处理长文本（比如写小说、读财报）时，GPU 显存直接 OOM（Out Of Memory）。而且，显存的读写速度（HBM）远慢于计算核心的速度（SRAM），大量时间浪费在搬运数据上。

解决方案：FlashAttention。这是一种 IO 感知（IO-Aware） 的精确注意力算法。它不改变数学结果，而是改变了计算顺序。它利用了 GPU 内存层级的特点（SRAM 比 HBM 快得多），通过 Tiling（分块计算） 和 Recomputation（重计算） 技术：

• 效果：速度快 2-4 倍，显存占用降低 5-10 倍。
• 应用：现在的 GPT-4、Llama 3 能处理 128k 甚至 1M 的上下文，全靠它续命。

拓展方案 2：Vision Transformer (ViT) —— 跨界打劫

痛点：CNN（卷积神经网络）长期统治 CV 界，但 CNN 的卷积核只能看局部，看完全局需要堆很深。

解决方案：ViT (Vision Transformer)。Google 说：“谁说 Transformer 只能处理文字？”他们把一张图片（比如 256×256）切成一个个 16×16 的小方块（Patches）。然后，把每个小方块展平，当成一个“单词”（Token），加上位置编码，直接扔进 Transformer Encoder。

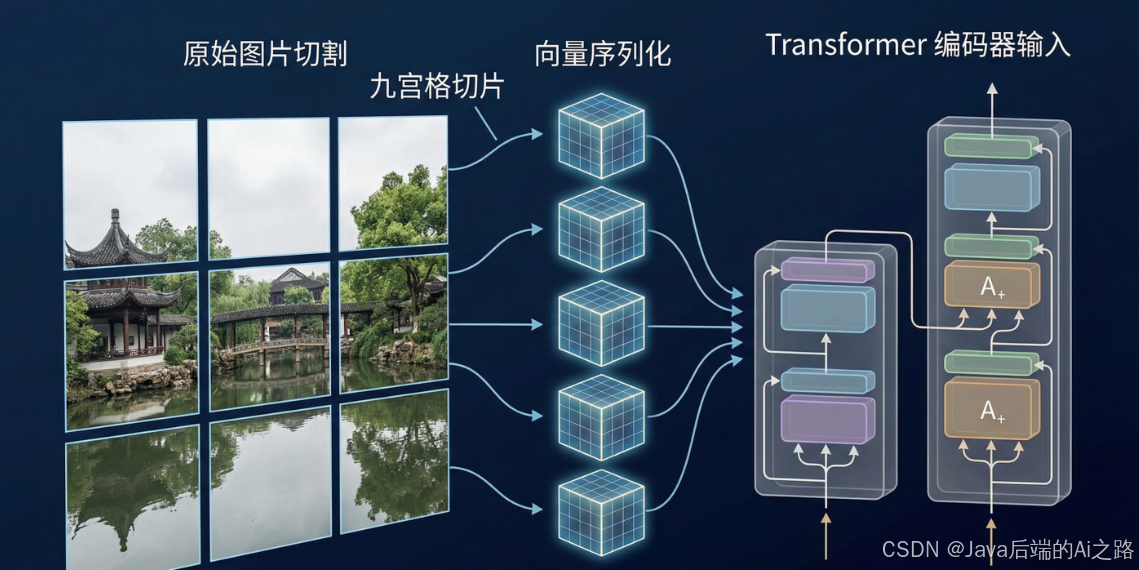

看上图的演示：

• 核心思想：Image Patch Embedding。
• 效果：在海量数据预训练下，性能吊打 ResNet。它证明了 Transformer 架构的普适性——万物皆可 Token 化。

拓展方案 3：Dynamic Sparse Attention (DSA) —— 动态稀疏注意力

痛点：全注意力机制太浪费了。翻译“我今天吃了苹果”中的“苹果”时，真的需要关注“今天”吗？可能并不需要。全量计算包含大量噪音和无效计算。

解决方案：DSA (Dynamic Sparse Attention)。这种技术被 DeepSeek 和智谱 GLM 等模型广泛探索。它动态地筛选出 Top-k 个最重要的 Token 进行计算，其他的直接忽略。就像人类阅读时，只盯着关键词看，自动过滤掉“的”、“了”、“吗”这些虚词。

• 原理：利用一个低成本的评估网络，预测哪些块（Block）是重要的，只计算这些块的 Attention。
• 效果：在不降低模型效果的前提下，大幅降低计算成本，让模型能跑在更便宜的显卡上，甚至适配国产芯片。

九、 最终章：完整流程总结

让我们把所有零件拼起来，最后走一遍流程（以机器翻译“我爱 AI” -> “I love AI”为例）：

十、 实战：手写一个完整的 Encoder Layer

光说不练假把式。这是一个基于 PyTorch 的微型 Encoder Layer 实现，你可以直接复制运行：

import torch
import torch.nn as nn
​
class EncoderLayer(nn.Module):
def __init__(self, d_model, heads, dropout=0.1):
super(EncoderLayer, self).__init__()
# 1. 两个层归一化
self.norm_1 = nn.LayerNorm(d_model)
self.norm_2 = nn.LayerNorm(d_model)

# 2. 多头注意力
self.attn = nn.MultiheadAttention(d_model, heads)

# 3. 前馈网络 (通常中间层维度是 d_model 的 4 倍)
self.ff = nn.Sequential(
nn.Linear(d_model, 4 * d_model),
nn.ReLU(),
nn.Dropout(dropout),
nn.Linear(4 * d_model, d_model)
)

# 4. Dropout 层
self.dropout_1 = nn.Dropout(dropout)
self.dropout_2 = nn.Dropout(dropout)

def forward(self, x, mask=None):
"""
x: [seq_len, batch_size, d_model]
"""
# — 子层 1: Self-Attention —
# 这里的实现采用了 Pre-Norm 结构（先 Norm 再 Attention），训练更稳定
x2 = self.norm_1(x)

# PyTorch 的 MultiheadAttention 输入是 (seq_len, batch, dim)
# attn_output: [seq_len, batch, dim]
attn_output, _ = self.attn(x2, x2, x2, attn_mask=mask)

# 残差连接：x + Dropout(SubLayer(x))
x = x + self.dropout_1(attn_output)

# — 子层 2: Feed Forward —
x2 = self.norm_2(x)
ff_output = self.ff(x2)

# 残差连接
x = x + self.dropout_2(ff_output)

return x
​
# — 测试代码 —
d_model = 512
heads = 8
seq_len = 20
batch_size = 4
​
# 模拟输入
x = torch.randn(seq_len, batch_size, d_model)
layer = EncoderLayer(d_model, heads)
out = layer(x)
​
print(f"输入尺寸: {x.shape}")
print(f"输出尺寸: {out.shape}")
# 结果应该是完全一致的，证明维度保持不变

十一、 结语与互动

Transformer 不仅仅是一个模型，它更像是一种思维方式的转变——从串行到并行，从局部到全局。

现在的 ChatGPT、文心一言、Stable Diffusion，甚至是 AlphaFold（预测蛋白质结构），骨子里流淌的都是 Transformer 的血液。它不仅统一了 NLP，正在统一 CV，甚至在向科学计算领域扩张。它就是 AI 时代的“通用语”。

这就好比上图展示的，复古的机械（代表传统算法）与未来的光影（代表 Transformer AI）在星辰大海中握手。我们正处在一个时代的转折点上，而你，现在已经掌握了开启这个时代的钥匙。

看完这篇文章，如果你觉得对 Transformer 的理解从“马冬梅”变成了“孙悟空”，请不要吝啬你的点赞、收藏和评论！

互动话题：

欢迎在评论区留下你的神预言和吐槽！

转载声明：本文为原创技术解读，欢迎转载，转载请注明出处。 参考链接：

• Attention Is All You Need (Original Paper)
• The Illustrated Transformer (Jay Alammar)
• PyTorch Official Documentation
• FlashAttention: Fast and Memory-Efficient Exact Attention with IO-Awareness
• Vision Transformer (ViT)
