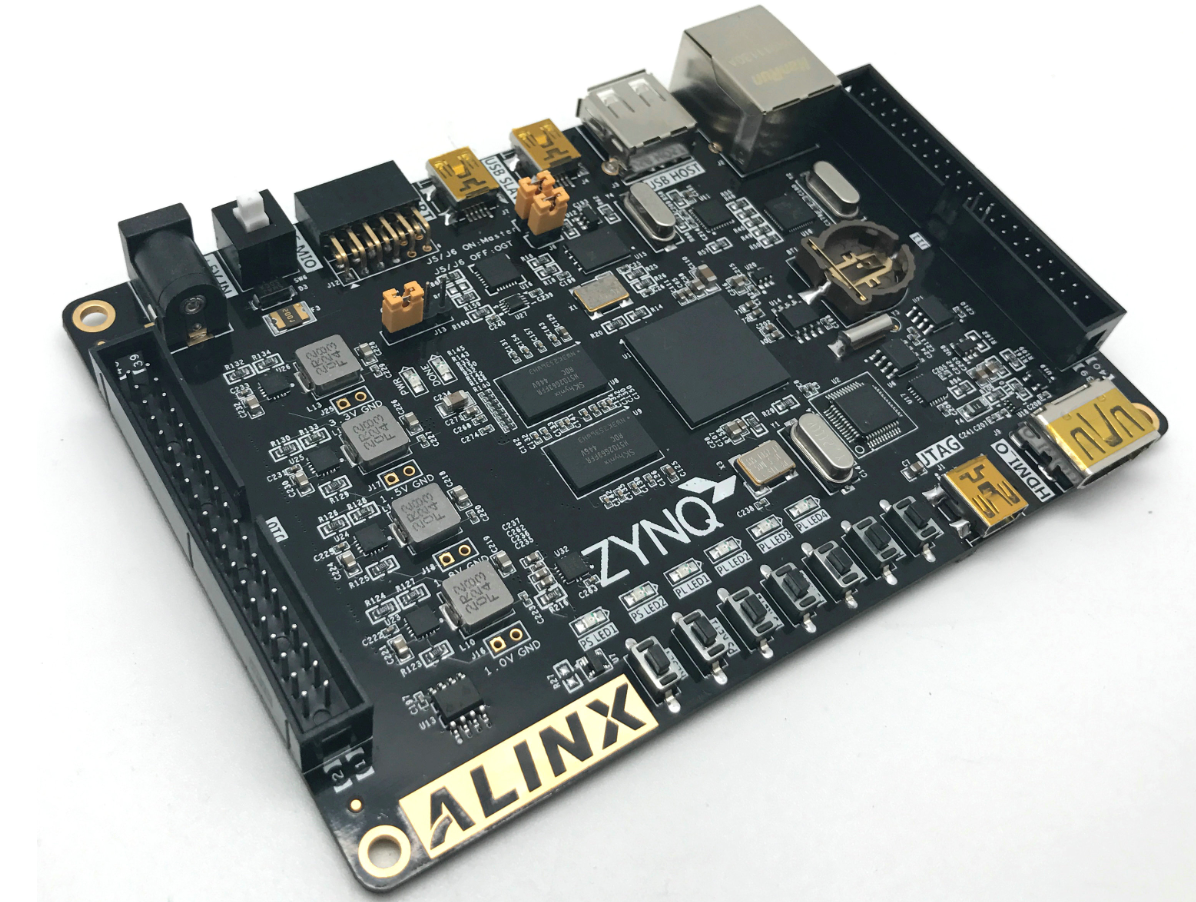

Zynq7020开发板与人工智能技术结合全解析（附实操方向）

Zynq7020开发板与人工智能技术结合全解析（附实操方向）

承接前文Zynq7020开发板的核心配置、Verilog开发及编程语言支持，今天重点讲解一个高频需求——Zynq7020如何与人工智能（AI）技术结合。作为ARM+FPGA异构SoC，Zynq7020的核心优势的是“软件灵活调度+硬件并行加速”，完美适配嵌入式AI边缘计算场景，既能运行AI算法，又能解决纯ARM算力不足、纯FPGA开发复杂的痛点，是入门嵌入式AI的高性价比选择。

先明确核心逻辑：Zynq7020与AI结合，本质是利用其PS端（ARM Cortex-A9）负责AI算法的调度、数据预处理/后处理，利用PL端（FPGA逻辑）实现AI算法的硬件加速，通过AXI总线实现两端高速数据交互，兼顾实时性、低功耗和开发灵活性，尤其适合边缘AI场景（无云端支持、低功耗需求、实时响应）。

一、核心结合逻辑（新手必懂）

Zynq7020不支持复杂的深度学习训练（算力不足），核心应用场景是AI推理部署——将PC端训练好的AI模型（如图像识别、目标检测、语音识别）移植到Zynq7020上，通过PL端硬件加速，实现模型的快速推理，PS端负责统筹调度，具体分工如下（贴合前文PS+PL协同逻辑）：

• PS端（ARM）：1. 运行Linux/FreeRTOS系统，加载AI模型参数；2. 负责数据预处理（如图像归一化、语音降噪）和推理结果后处理（如目标框绘制、识别结果输出）；3. 控制PL端加速模块的启动、停止，通过AXI总线传递数据和指令；4. 对接外设（摄像头、麦克风、显示屏），实现数据采集和结果展示。

• PL端（FPGA）：通过Verilog/HLS（C→硬件）编写AI加速IP核，实现AI算法中计算密集型任务的并行加速（如卷积运算、矩阵乘法），这部分也是Verilog开发在AI场景的核心应用，前文提到的Verilog逻辑设计、AXI接口开发，均是实现PL端加速的基础。

补充：结合参考资料可知，Zynq7020的PL端拥有85K逻辑单元、220个DSP Slice，可通过并行计算、缓存分割、流水化优化等方式，大幅提升AI推理速度，单颗芯片可部署轻量化AI模型，多颗组成集群可突破算力瓶颈，实现毫秒级推理[superscript:3]。

二、3种主流结合方式（从易到难，实操可落地）

结合Zynq7020的资源特点（中端算力），推荐3种主流AI结合方式，新手可从第一种入手，逐步进阶，所有方式均贴合前文提到的开发工具（Vivado、Vitis、HLS），无需额外学习新工具。

方式1：基于Vitis AI部署轻量化深度学习模型（最推荐，新手首选）

Vitis AI是AMD（Xilinx）官方推出的嵌入式AI开发套件，专门适配Zynq系列，可快速将训练好的模型移植到Zynq7020，无需手动编写复杂的Verilog加速逻辑，大幅降低开发门槛，也是工业场景中最常用的方式。

核心步骤（贴合前文开发流程，可直接参考实操）：

适用场景：图像识别（如物体分类、人脸检测）、目标跟踪，适合新手入门、快速验证AI方案，也是我可承接的核心项目方向之一（可定制模型移植、程序开发）。

方式2：Verilog/HLS手动编写AI加速IP（进阶，灵活度高）

如果需要适配特定AI算法（如自定义卷积核、传统机器学习算法），可通过Verilog或HLS手动编写加速IP核，充分利用PL端的并行计算能力，这也是前文Verilog开发的高级应用场景，适合有一定Verilog基础的开发者。

核心实操要点（结合参考资料优化）：

• HLS加速（推荐）：用C/C++编写AI算法的核心计算模块（如卷积运算、SVM分类器），通过Vivado HLS将C/C++代码转为Verilog硬件电路，自动生成加速IP核，无需手动编写复杂的Verilog逻辑，适合算法工程师快速落地硬件加速，可结合Winograd算法、循环展开等优化方式，提升计算效率[superscript:7]。

• Verilog手动编写：针对简单AI算法（如逻辑回归、简单卷积），用Verilog编写并行计算逻辑，比如设计多个PE（处理单元）实现卷积运算的并行执行，通过缓存分割增加BRAM读写端口，采用“乒乓”缓存机制实现数据传输与计算的并行，掩盖访存延迟，最大化利用PL端的DSP资源（220个DSP Slice可支撑多组乘法器并行工作）。

• AXI接口对接：将编写好的加速IP核，通过AXI总线与PS端对接，实现PS端向PL端传递数据（如模型参数、输入数据），PL端将推理结果返回给PS端，与前文AXI GPIO协同的接口设计逻辑一致，可直接复用接口开发经验。

适用场景：自定义AI算法、传统机器学习（如SVM、KNN、KCF目标跟踪）、低延迟要求的场景（如工业质检、机器人导航），可根据项目需求定制加速逻辑，也是我承接项目的核心技术方向之一。

方式3：多Zynq7020集群实现高性能AI推理（高阶，突破算力瓶颈）

当单颗Zynq7020面对复杂AI模型（如YOLOv5、ResNet-18）力不从心时，可将多颗Zynq7020组成智能计算集群，通过分布式架构拆分推理任务，实现毫秒级推理延迟，突破单芯片的算力限制，适合对实时性要求极高的边缘AI场景（如自动驾驶视觉感知、高速工业质检）。

核心实现逻辑：

1. 硬件架构：多颗Zynq7020开发板通过以太网或PCIe接口互联，每颗芯片负责一部分推理任务（如模型的不同卷积层），实现任务并行；2. 软件调度：PS端运行Linux系统，通过分布式算法（如负载均衡）分配推理任务，汇总各节点的推理结果，实现整体模型的快速推理；3. 优势：无需更换高端芯片，通过集群设计，可将端到端推理延迟从42ms骤降至9.8ms，兼顾成本与性能。

三、典型AI应用场景（贴合Zynq7020资源，落地性强）

结合参考资料和实际项目经验，Zynq7020与AI结合的场景均为边缘嵌入式场景，避开了其算力不足的短板，充分发挥其低功耗、高实时性的优势，具体如下：

• 机器视觉AI（最主流）：基于Zynq7020+摄像头（OV5640等），实现图像识别、目标检测、双目识别测距、工业缺陷检测——PL端加速图像预处理（边缘检测、图像缩放）和CNN推理，PS端负责模型调度和结果展示，可通过HDMI实时输出识别结果，适用于工业自动化、机器人导航、安防监控等场景[superscript:7]。

• 嵌入式语音AI：结合麦克风、语音处理模块，实现语音识别、语音唤醒、简单语义理解——PL端加速语音特征提取（如MFCC特征），PS端运行语音识别模型，实现低功耗、实时响应，适用于智能家居、工业控制语音交互场景。

• 边缘AI测控：结合传感器（温度、压力、图像传感器），实现AI-based智能测控（如基于图像的温度异常检测、基于传感器数据的故障预测），PL端加速数据处理和模型推理，PS端负责数据采集和控制指令输出，适用于工业物联网、智能传感场景。

• 无人设备感知：在无人水面艇、小型机器人等设备上，部署基于Zynq7020的AI感知系统，实现目标识别、环境感知，PL端加速CNN推理，PS端负责系统调度和路径规划，适配设备的低功耗、小体积需求。

四、新手避坑+实操资源推荐（附官方链接，衔接前文）

1. 常见坑点（结合AI场景补充，必看）

• 模型选型误区：不要直接移植复杂AI模型（如YOLOv5s、ResNet50），Zynq7020算力有限，优先选择轻量化模型（YOLO-Tiny、MobileNet、AlexNet），或通过模型剪枝、量化优化，否则会出现推理卡顿、资源不足的问题——可剪枝40%通道不影响精度，适配Zynq7020的资源限制。

• 加速IP核设计：手动编写Verilog加速IP时，避免过度追求并行度，需结合Zynq7020的资源（85K LUT、220个DSP）合理设计，否则会导致综合失败，可通过调整卷积分块大小，在推理速度和资源消耗之间做折衷。

• 数据传输优化：PS与PL端的数据交互是瓶颈，需优化AXI总线配置（如增加接口数量、提高接口位宽至64bit），采用突发传输、乒乓缓存机制，减少数据传输延迟，实现数据传输与计算的并行。

• 开发环境适配：Vitis AI与Vivado、Vitis版本需对应（如Vivado 2022.2搭配Vitis 2022.2），否则会出现IP核无法调用、模型移植失败的问题，可参考前文开发环境配置流程[superscript:5]。

2. AI结合实操资源推荐（衔接前文资源表，补充AI相关）

文档/工具/项目

用途

官方/开源链接

五、总结+项目承接说明

Zynq7020与人工智能技术结合的核心，是“异构架构+精准分工”——PS端负责AI算法的调度和数据处理，PL端负责硬件加速，既避开了纯ARM算力不足的问题，又降低了纯FPGA的开发难度，是边缘嵌入式AI的高性价比解决方案。

对于新手，优先从Vitis AI入手，无需深入编写Verilog加速逻辑，可快速实现AI模型移植；有Verilog基础后，可尝试用HLS/Verilog手动编写加速IP，灵活适配自定义算法；高阶场景可通过多芯片集群突破算力瓶颈，实现高性能推理。

另外，本人可承接Zynq7020与AI结合的相关项目开发，涵盖：轻量化AI模型移植（Vitis AI）、Verilog/HLS AI加速IP设计、AI视觉（摄像头识别、测距）、语音AI交互等，按需定制方案、落地项目，有项目需求的朋友可以私聊我～

创作不易，麻烦点赞+收藏，关注我，持续分享Zynq、FPGA、嵌入式AI开发干货，后续会补充具体AI模型移植的完整实操代码！
