做了这么多年电力电子项目，从消费电子到工业设备，从新能源车到储能系统，霍尔电流传感器几乎每个项目都少不了。但说句实话，这个看似简单的器件，实际用起来坑一点都不少。
今天不聊那些教科书上的原理公式，只说实战中遇到的问题和积累的经验。
一、开环还是闭环：别被参数误导
刚开始做项目的时候，我也犯过"参数至上"的毛病。看到闭环传感器精度±0.5%、响应时间<1μs，就觉得高端项目肯定要用闭环，开环那个±1%精度的怎么能用？
结果现实给了我一记响亮的耳光。
某次做一款变频器项目，预算紧张，我坚持用了闭环方案，结果成本直接超标30%，客户不买账。后来改用开环方案，经过合理的校准和补偿，实际精度完全满足控制需求，项目顺利交付。
这个教训让我明白了一个道理：选型不是看参数最好，而是看最适合。
什么时候用开环就够了？
成本敏感、精度要求±2%以内、电流较大的场景，开环绝对够用。比如电机过流保护、简单的电流监控、家用电器里的电机控制。这些场景下，±1%的精度和±3%的精度,在控制回路中差别并不大。
更重要的是,开环传感器结构简单,可靠性反而更高。没有补偿线圈,没有复杂的驱动电路,故障率自然更低。

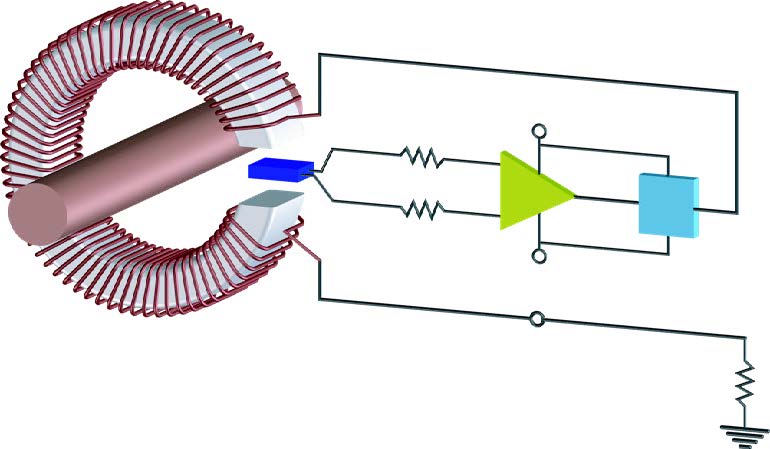

什么时候必须用闭环？
精度要求<±1%、响应速度要求微秒级、小电流测量的场景,闭环是必需品。典型的就是新能源车的BMS电池管理、高精度伺服控制、电力计量这些地方。
但要注意,闭环传感器有个"脾气":上电顺序有讲究。必须先给传感器供电,再加负载。如果先加负载再上电,磁芯会被充磁,零点会偏,每次开机都得重新校准。这个坑我踩过,当时排查了三天才发现。
二、温漂补偿：硬件+软件双保险
霍尔传感器最让人头疼的就是温漂。砷化镓片子温度系数-0.06%/℃,锑化铟更夸张,-2%/℃。
早期做过一个户外设备,夏天50℃环境,精度飘得完全没法用。后来总结出了一套组合拳。
硬件层面
选器件的时候别只看常温精度,要看全温区特性。有些器件标称精度±0.5%,但-40℃到85℃范围内实际误差可能到±2%。一定要看数据手册里的温度漂移曲线。
电路设计上,给霍尔芯片供电要稳压,用低温漂的基准电源。PCB布局时,尽量把传感器远离热源,比如功率器件、散热器这些。
软件层面
硬件解决不了的,软件来补。我现在做的项目,都会在传感器旁边加个温度传感器,然后建立温度-误差的查找表。运行时根据温度实时补偿。
这个方法虽然费点事,但效果确实好。做过一个测试,加了补偿后,全温区精度从±2.5%提升到了±0.8%,投入产出比很高。
三、EMC干扰:高压强磁环境下的生存法则
新能源项目做得多了,发现EMC问题比温漂更难搞。逆变器开关频率20kHz-50kHz,di/dt几千A/μs,这种环境对霍尔传感器简直是地狱。
做过一个电机控制器项目,霍尔输出波形上全是毛刺,控制算法根本没法跑。后来排查了整整一周,才找到原因:传感器安装位置不对,正好在IGBT的散热器缝隙旁边,那里的电磁场最恶劣。
磁屏蔽是必须的
现在做高压项目,霍尔传感器我基本都用带磁屏蔽外壳的。自己焊过几个屏蔽罩,用高磁导率的合金材料,效果能好一个数量级。
但要注意,屏蔽罩接地很重要,要接到系统的地平面,不能悬空。而且屏蔽罩不能做成封闭的,要留出散热和安装的空间,不然会感应涡流。
布局距离是关键
经验法则:传感器和功率器件(IGBT、MOSFET)保持至少50mm距离。如果空间实在紧张,也不能低于30mm,而且要在中间加金属隔板。
母排的走向也很重要。尽量让大电流母排远离传感器,实在避不开,就让母排和传感器的磁芯方向垂直,这样耦合最小。
滤波是最后一道防线
输出端加RC低通滤波是常规操作,但截止频率怎么设很有讲究。我一般设为开关频率的1/5到1/10。比如开关频率20kHz,滤波截止频率就设2kHz左右。
但要注意,滤波会引入相位滞后,控制算法里要考虑进去。PID参数、前馈环节都得调整,不然系统稳定性会出问题。
四、安装精度:细节决定成败
霍尔传感器对安装位置极其敏感。很多工程师以为穿过去就行,其实这里面学问很大。
居中安装是铁律
被测导体必须穿过磁芯中心,偏一点都不行。做过对比测试,偏心2mm,误差就能到5%以上。
有些时候现场空间有限,实在做不到居中怎么办?我的经验是,偏一点可以,但要用软件校准。每个位置都测一组数据,建立位置-误差的映射表,运行时动态补偿。
但这样会增加调试工作量,所以设计阶段就要考虑好,给传感器留出足够的安装空间。
多根导线的学问
有时候需要测差值,比如漏电检测。这时候可以让导线反向穿过传感器,电流会相减。但要注意,两根导线要尽量靠近,不能一上一下,不然磁场分布不均,测量不准。
还有个细节:如果电流方向不确定,传感器本身是支持双向测量的,但后续的ADC采样和算法要处理正负值。有些ADC是单极性的,得加个偏置电路。
五、选型避坑:那些容易被忽视的细节
看了这么多参数,最后还是选错了,这种事我也干过。总结下来,有几个坑特别容易踩。
带宽不是越高越好
datasheet上写着带宽200kHz,就以为能测所有高频信号。其实带宽和精度是矛盾的,高频段精度会下降。
做过一个项目,需要测量100kHz的脉冲电流,选了个200kHz带宽的传感器,结果发现100kHz时精度只有±3%,根本没法用。后来换了个低带宽但高频精度更好的型号,问题解决了。
隔离耐压要看实际情况
800V系统的项目,传感器隔离电压要选≥4kV的。别以为2.5kV就够了,要考虑瞬态过压、安全余量这些因素。
而且要确认隔离耐压的测试标准。有些厂家标的是DC耐压,有些是AC耐压,AC耐压要求更严苛。选型时要看清,别被表面参数迷惑。
量程要留余量,但也不能太大
电流额定值50A,就选50A量程的传感器,这是很多人的直觉。但其实要留10%-30%的余量,防止过载。
但余量太大也不行。用500A量程的传感器测50A电流,信噪比太差,精度根本保证不了。我的习惯是选量程为额定值1.5倍左右的传感器。
六、未来展望:霍尔不会被替代
现在市面上出现了TMR、磁通门这些新技术,精度更高、功耗更低。有人说霍尔传感器要被淘汰了,我不同意。
TMR确实厉害,精度是霍尔的16倍,功耗是霍尔的千分之一。但成本是霍尔的2-5倍,而且供应链还不成熟。做产品不是做实验室,成本、可靠性、供货周期都是要考虑的。
霍尔方案经过了40年的工程验证,产业链成熟,供应链稳定,从低端到高端都有覆盖。这是TMR这些新技术短期内难以比拟的。
未来的趋势,我看好融合方案。比如在高精度计量场景,TMR做主测量,霍尔做备份和过流保护,互为校验。或者霍尔集成MCU,实现边缘计算和自诊断。
但不管技术怎么变,电流检测这个需求不会变。作为工程师,我们要做的不是追逐最新的技术,而是找到最适合项目需求的技术。
写在最后
霍尔电流传感器是个看似简单、实则深奥的器件。从原理到选型,从安装到调试,每个环节都有讲究。
这些年踩过的坑、积累的经验,让我对"工程实践"有了更深的理解。理论很重要,但经验更重要。datasheet上的参数是参考,实际应用才是检验。
希望这些实战经验能对同行有所启发。做项目,少踩一个坑,就是进步。
