一、系统介绍
我国是一个传统的农业大国，农业发展在我国占了很大的比重。随着人们的生活水平日渐提高，消费能力也逐步增强，对于各种反季节作物蔬菜的需求越来越旺盛。但是，作物生长所需要的环境限制了人们的需求，而解决这一矛盾的方法就是温室大棚技术。伴随着温室大棚的广泛应用，同时也出现了一些问题。温室大棚对于温度湿度、采光和通风等一系列环境要求非常严格，而人工控制费时费力且效率很低。因此，本文为此设计了温室大棚小环境控制系统。 本设计由STC89C52单片机电路、LCD1602液晶显示电路、光照检测电路、土壤湿度传感器电路、A/D采样PCF8591电路+风扇控制电路、继电器控制电路+、高亮LED灯补光电路、高亮LED灯加热电路、按键控制电路和电源电路组成。通过光敏电阻检测光照强度，然后A/D模块PCF8591处理后，将光照强度值实时显示在液晶上，并且可以按键控制光照的强度值，当光照低于设定的阈值，1颗白色高亮LED灯亮进行补光，光照高于设定的阈值，就不用管。通过DS18B20检测温度值，并且实时显示在1602液晶上，并且可以通过按键设定温度值，当温度低于设定值时，通过一颗黄色高亮LED灯模拟。当温度超过设定值时，风扇旋转。通过土壤湿度传感器检测土壤的湿度，并且将湿度值实时显示在液晶上，并且可以设定土壤的使读者，当土壤湿度小于设定的阈值，水泵加水。大于阈值时，不动作。
二、设计介绍

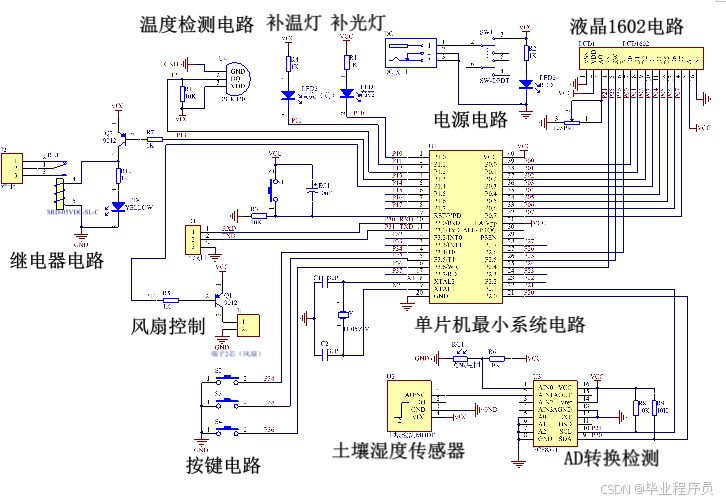

本系统由STC89C52单片机、LCD1602液晶显示、光照检测、土壤湿度传感器、A/D采样PCF8591、（无线蓝牙/WIFI模块-可选）、风扇控制、继电器控制、补光灯、补温灯、按键及电源组成。注意视频监控及WIFI套餐才拥有视频监控(含WIFI功能)!
【1】通过光敏电阻检测光照强度，然后A/D模块PCF8591处理后，将光照值实时显示在液晶上，按键可以设置光照阈值。当光照低于设定的阈值，高亮LED灯亮进行补光，否则关闭。 【2】通过DS18B20检测温度值，实时显示在1602液晶上，可以通过按键设定温度阈值，当温度低于设定值时，补温灯打开，否则关闭；当温度超过设定值时，风扇旋转。 【3】通过土壤湿度传感器检测土壤的湿度，将湿度值显示在液晶上，按键设置湿度阈值，当土壤湿度小于设定的阈值，继电器打开，继电器可以外接水泵；否则继电器不动作。 【4】无线APP功能（注意配备蓝牙/WIFI才有该功能）： APP能够连接板载无线模块，查看相应数据； APP能够操作上述存在的功能操作。 APP能够发送指令/或者接收指令。完成功能的使用，具有强大的实用性功能，方便快捷智能化！ 注意视频监控及WIFI套餐才拥有视频监控(含WIFI功能)! 【5】如果将控制板封装在一个盒子里，把各个检测模块拖到相应的检测位置，以及显示放在合适位置，该设备是一个非常完善的功能产品。 设备发送数据到无线： 光照:64 阈值:50 土壤湿度:00 阈值:50 温度:31度 阈值:35 补光关闭 加湿打开 补温打开 散热关闭 设备接收无线命令： *SL20# //设置光照 00-99 *SR65# //设置土壤湿度 00-99 *ST30# //设置温度 00-99 *%# //调试测试命令
三、效果图
