1.VRRP简介：
虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时，VRRP机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信
2.VRRP的优点：
a.冗余备份
VRRP可以将多台路由设备配置为缺省网关路由器，当出现单点故障的时候通过备份链路进行业务传输，从而降低网络故障的可能性，保证用户的各种业务不中断传输。
b.负载分担
VRRP可以实现多台设备同时承担业务流量，从而减轻主用设备上数据流量的承载压力，在路由设备之间更均衡地分担流量。
c.联动配置
VRRP联动可以监视上行链路的故障。当上行接口或链路故障时，VRRP备份组的Master设备降低优先级，重新进行选举，确保Master路由器为最佳的VRRP路由设备，保证流量的正常转发。
VRRP与BFD联动可以提高VRRP备份组中主备设备的切换速度。利用BFD检测速度快的特点，在Master设备和Backup设备之间建立BFD会话并与VRRP备份组进行绑定，实现Master设备和Backup设备之间的链路出现故障时，Backup设备迅速切换为Master，承担网络流量。
3.VRRP基本概念：
VRRP路由器（VRRP Router）：运行VRRP协议的设备。
虚拟路由器（Virtual Router）：又称VRRP备份组，由一个Master设备和多个Backup设备组成，被当作一个共享局域网内主机的缺省网关。
Master路由器（Virtual Router Master）：承担转发报文任务的VRRP设备。
Backup路由器（Virtual Router Backup）：一组没有承担转发任务的VRRP设备，当Master设备出现故障时，它们将通过竞选成为新的Master设备。
VRID：虚拟路由器的标识。
虚拟IP地址(Virtual IP Address)：虚拟路由器的IP地址，一个虚拟路由器可以有一个或多个IP地址，由用户配置。
IP地址拥有者（IP Address Owner）：如果一个VRRP设备将虚拟路由器IP地址作为真实的接口地址，则该设备被称为IP地址拥有者。如果IP地址拥有者是可用的，通常它将成为Master。。
虚拟MAC地址（Virtual MAC Address）：虚拟路由器根据VRID生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，格式为：00-00-5E-00-01-{VRID}(VRRP for IPv4)或00-00-5E-00-02-{VRID}(VRRP for IPv6)。当虚拟路由器回应ARP请求时，使用虚拟MAC地址，而不是接口的真实MAC地址。

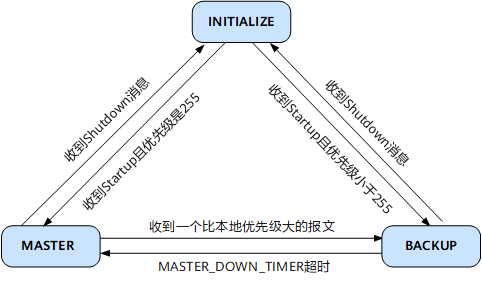

4.VRRP状态机及工作原理：
Initialize：
a.该状态为VRRP不可用状态，在此状态时设备不会对VRRP报文做任何处理。
b.通常刚配置VRRP时或设备检测到故障时会进入Initialize状态。
c.收到接口Up的消息后，如果设备的优先级为255，则直接成为Master设备；如果设备的优先级小于255，则会先切换至Backup状态。
Master:
a.定时（Advertisement Interval）发送VRRP通告报文。
b.以虚拟MAC地址响应对虚拟IP地址的ARP请求。
c.转发目的MAC地址为虚拟MAC地址的IP报文。
d.如果它是虚拟IP地址的拥有者，则接收目的IP地址为这个虚拟IP地址的IP报文。
e.如果收到比自己优先级大的报文，立即成为Backup。
f.如果收到与自己优先级相等的VRRP报文且本地接口IP地址小于对端接口IP，立即成为Backup。
g.当接收到接口的Shutdown事件时，转为Initialize状态。
Backup:
a.接收Master发送的VRRP通告报文，判断Master的状态是否正常。
b.对虚拟IP地址的ARP请求，不做响应。
c.收到目的IP地址为虚拟IP地址的IP报文时按照正常二层转发流程进行处理。
d.如果收到比自己优先级小的报文时，默认立刻升主，如果配置了不抢占，则重置定时器；如果配置了抢占延迟，则重置定时器，待抢占延迟到期再升主。收到比自己优先级高的报文时，重置定时器。如果收到优先级和自己相同的报文，则重置定时器，不进一步比较IP地址。
e.Master_Down_Interval定时器：Backup设备在该定时器超时后仍未收到通告报文，则会转换为Master状态。计算公式如下：
Master_Down_Interval=(3 * Advertisement_Interval) + Skew_time（偏移时间）
Skew_Time=(256–Priority)/256
f.如果收到比自己优先级小的报文且该报文优先级不是0，丢弃报文，立刻成为Master；如果收到 报文优先级是0，定时器时间设置为Skew_time（偏移时间）。
g.当接收到MASTER_DOWN_TIMER定时器超时的消息时，Backup状态才会转为Master状态。当接收到接口的Shutdown消息时，转为Initialize状态。
5.VRRP部署方式：
a.主备部署：
HostA优先走RouterA，故障后，优先走RouterB

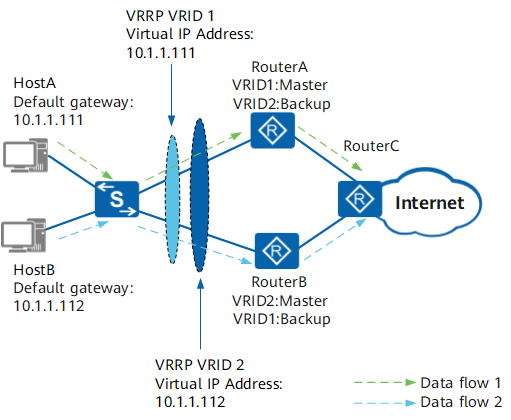

b.负载分担：
HostA优先走RouterA,HostB优先走RouterB
