FPGA（现场可编程门阵列）与 IMU（惯性测量单元）的结合，是嵌入式系统、机器人、航空航天、自动驾驶等领域中一个极具价值的技术方向。FPGA 的并行处理能力和确定性时延，恰好能够满足 IMU 数据高速采集、精准同步与低延迟处理的需求。下面从多个维度详细展开介绍。
一、基本概念回顾
1.1 什么是 IMU？
IMU（Inertial Measurement Unit）是一种测量物体三轴角速度和三轴加速度的传感器组件，通常包含：
-
陀螺仪：测量旋转角速度（°/s 或 rad/s）
-
加速度计：测量线性加速度（g 或 m/s²）
-
部分高端 IMU 还集成 磁力计（称为 9 轴 IMU），用于修正航向漂移。
常见的 IMU 接口包括：SPI、I2C、UART、CAN 等。其数据输出速率从几十 Hz 到几千 Hz 不等（例如 ICM-20948 最高可达 9 kHz）。
1.2 什么是 FPGA？
FPGA 是一种可编程逻辑器件，由大量可配置逻辑块（CLB）、块 RAM、DSP 单元、高速收发器等组成。用户通过硬件描述语言（如 Verilog/VHDL）或高层次综合（HLS）定义内部电路，实现并行、低延迟、高确定性的信号处理。
二、为什么用 FPGA 处理 IMU 数据？
传统 MCU（如 STM32、ESP32）虽然也能读取 IMU，但在以下场景存在局限：
-
高采样率：多 IMU 同步采集时，MCU 中断响应和 SPI 轮询可能引入抖动。
-
低延迟：控制回路要求从传感器到执行器的延迟在微秒级，MCU 难以保证。
-
并行处理：需要同时进行多个传感器融合、滤波、补偿算法时，串行 CPU 吃力。
-
确定性：FPGA 的硬件定时器、状态机可保证每个采样周期的精确时间间隔。

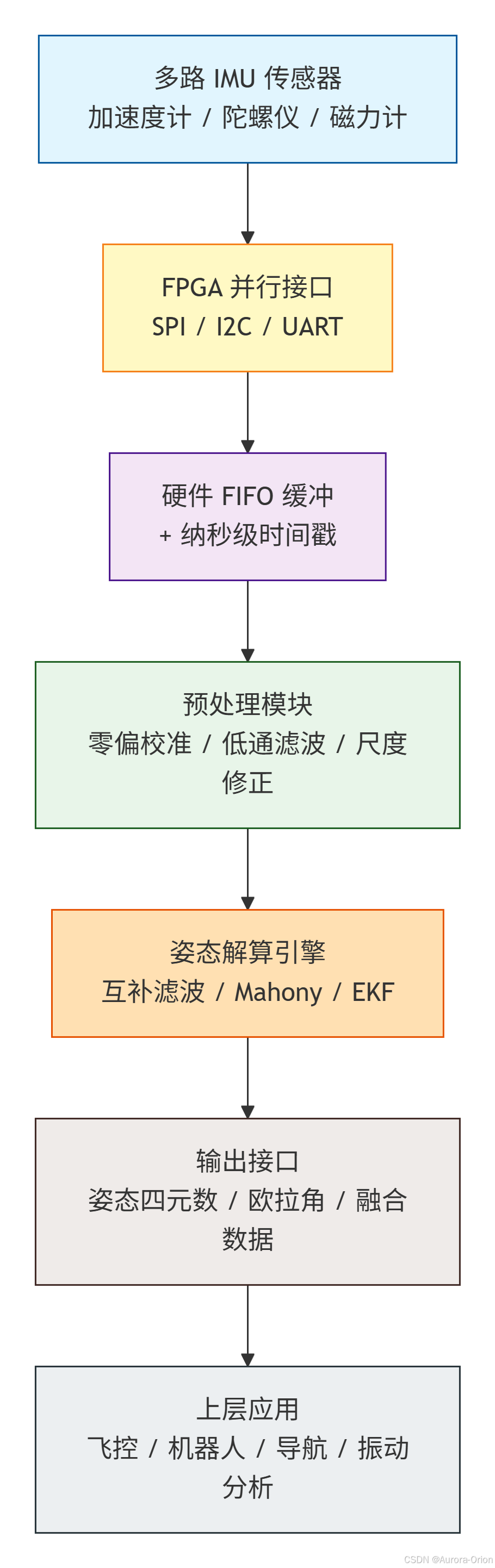

FPGA 的优势正对应这些痛点：
-
并行采集：可同时挂接多个 SPI/I2C 总线，独立状态机分别读取。
-
硬件时间戳：利用计数器为每个数据包标记纳秒级精确时间。
-
流水线处理：滤波、积分、姿态解算可以在数据路径上流水化，延迟固定且极小。
-
可重构：算法升级无需更换硬件，只需重新配置逻辑。
三、FPGA 与 IMU 的硬件接口设计
3.1 常见接口协议
| SPI | 全双工，最高可达几十 MHz，适合高速连续读取 | MPU-6500, ICM-20602, BMI088 |
| I2C | 两线制，速率较低（100k/400k/1M），适合配置及低速读取 | MPU-6050（基本模式） |
| UART | 简单但速率有限，常用于模块化 IMU（如某些带处理器的 IMU） | JY901, WT901 |
| CAN | 抗干扰强，适合车辆/工业环境 | 某些车规级 IMU |
FPGA 侧实现：
-
SPI：编写 SPI Master 控制器，使用片选信号独立控制多个 IMU。
-
I2C：编写 I2C Master 状态机，支持多设备地址（通过复用器或不同地址引脚）。
-
通过 FIFO 缓冲接收数据，供后续处理模块读取。
3.2 同步与触发机制
-
同步采样：通过 FPGA 产生一个统一的触发信号（如 GPIO 脉冲），同时触发多个 IMU 的 FSYNC 引脚。
-
时间戳：在数据有效时刻锁存一个自由运行的计数器值（例如 100 MHz 计数器），精度可达 10 ns。
四、数据采集与预处理
4.1 采集流程
初始化配置：通过 SPI/I2C 写入寄存器，设置量程、采样率、滤波器带宽、中断使能等。
连续读取：
-
查询方式：FPGA 周期性读取数据就绪寄存器或 INT 引脚。
-
中断方式：FPGA 检测到 IMU 的 Data Ready 中断后启动读取。
-
DMA 方式：某些带 FIFO 的 IMU 支持突发读取，FPGA 可一次读出多组数据。
数据解析：按 IMU 数据手册解析寄存器位域，拼接成有符号整数。
4.2 去偏移与校准
-
零偏补偿：上电后静止一段时间，FPGA 内部累加求平均，得到零偏值并从原始数据中减去。
-
尺度因子与轴偏差：通过矩阵乘法校正（通常在后续处理中实现）。
-
低通滤波：用 FPGA 的 DSP 单元实现 FIR 或 IIR 滤波器，抑制高频振动噪声。
五、FPGA 上的 IMU 数据处理算法
5.1 姿态解算
常用方法：
-
互补滤波：结合加速度计（低频准确）和陀螺仪（高频响应快），公式简单，适合 FPGA 定点实现。
-
Mahony 滤波：基于四元数的显式互补滤波，计算量适中。
-
扩展卡尔曼滤波（EKF）：精度高但矩阵运算复杂，可用 FPGA 的 DSP 块加速。
FPGA 实现要点：
-
使用定点数或自定义浮点 IP 核（如 Vivado 的 Floating-Point）。
-
流水线化四元数乘法、归一化、旋转矩阵计算。
-
每秒可完成百万次以上的姿态更新，延迟微秒级。
5.2 传感器融合（GPS/视觉/磁力计）
当 IMU 与其他传感器（如 GPS、光流、UWB）融合时，FPGA 可以：
-
作为协处理器，实时采集 IMU 数据并打时间戳，供主 CPU 做融合。
-
直接在 FPGA 内实现扩展卡尔曼滤波，输出融合后的位置/速度/姿态。
5.3 振动分析与故障诊断
-
利用 FPGA 的高速并行性，对 IMU 加速度数据进行 FFT，实时提取频谱特征。
-
可用于电机轴承故障检测、结构健康监测等。
六、开发流程与工具
6.1 设计方法
-
RTL 设计（Verilog/VHDL）：最灵活，可精确控制时序，但开发周期长。
-
高层次综合（HLS）：使用 C/C++ 描述算法，由工具生成 RTL，开发效率高，适合算法工程师。
-
SoC 方案：如 Xilinx Zynq 或 Intel Cyclone V SoC，在 FPGA 逻辑中实现采集接口，在 ARM 核中运行 Linux 或裸机程序做高层算法。
6.2 常用 IP 核
-
SPI/I2C/UART 控制器（厂商自带或开源）
-
FIFO、Block RAM
-
DSP Slice（乘法器、累加器）
-
浮点运算 IP（加减乘除、开方、三角函数）
-
DMA 控制器（用于与处理器共享数据）
6.3 调试与验证
-
仿真：使用 ModelSim/Vivado Simulator 编写测试平台，模拟 IMU 的 SPI 时序。
-
在线逻辑分析仪（如 Xilinx ILA、Intel SignalTap）：抓取内部信号，观察数据流。
-
实际数据回放：将真实 IMU 数据通过 UART 或以太网发送到 FPGA 进行验证。
七、典型应用场景
| 无人机/机器人 | 飞行控制、云台稳定、里程计 | 高速采集 + 姿态解算 + 电机控制 |
| 自动驾驶 | 高精度定位（与 GNSS/视觉融合） | 多传感器时间同步、预处理 |
| 虚拟现实/增强现实 | 头部/手部追踪 | 低延迟姿态输出（<1ms） |
| 工业监测 | 振动分析、预测性维护 | 并行 FFT、特征提取 |
| 医疗康复 | 步态分析、姿态监测 | 可穿戴低功耗设计 |
| 航空航天 | 惯性导航系统（INS） | 高可靠性、冗余设计 |
八、挑战与注意事项
时序收敛：高速 SPI 和复杂算法可能导致 FPGA 布线拥塞，需合理插入流水线寄存器。
资源消耗：浮点运算、大容量 FIFO、多通道滤波器会消耗大量逻辑和 DSP 资源。
功耗管理：FPGA 功耗通常高于 MCU，对电池供电设备需考虑动态时钟门控、低功耗工艺。
数据同步：多 IMU 之间或 IMU 与其他传感器之间的时钟漂移需要软件补偿。
传感器标定：出厂零偏、温度漂移、安装误差需在 FPGA 中或上位机中进行补偿。
九、未来趋势
-
AI 加速：在 FPGA 上部署轻量级神经网络（如 LSTM、CNN），直接处理 IMU 时序数据，实现手势识别、步态分类等。
-
异构计算：FPGA 与 MCU/CPU/GPU 协同，FPGA 负责前端采集与预处理，后级处理器做高层决策。
-
集成化：越来越多的 SoC FPGA 集成硬核处理器和可编程逻辑，缩小系统体积。
-
开源生态：开源 IMU 采集和处理 IP 核（如 PX4 的 FPGA 支持）将推动快速开发。
总结
FPGA 与 IMU 的结合，为高精度、高速度、低延迟的惯性测量应用提供了强大的硬件基础。通过合理的接口设计、并行算法实现以及软硬件协同，FPGA 能够充分发挥 IMU 的潜力，在机器人、自动驾驶、工业监测等领域发挥关键作用。随着工具链的成熟和 HLS 的普及，FPGA 在 IMU 处理上的开发门槛正在逐步降低，未来应用前景广阔。
