STM32 GPIO寄存器解析与完整初始化流程

在上一篇文章中，我们全面介绍了 STM32 GPIO 八种工作模式，并通过交互动画的方式帮助大家更加直观地理解每种模式的作用和配置方法。如果你还没看过这篇文章，强烈推荐你先阅读，打好基础：

一篇文章彻底讲透 STM32 GPIO 八种工作模式（附交互动画）

今天的学习日志，将通过深入解析 STM32 GPIO 寄存器的配置和如何完成 GPIO 引脚的完整初始化，帮助自己总结 STM32 GPIO 的使用流程，并希望通过这篇文章能够帮助正在学习 STM32 的同学更好地理解 GPIO。

1.STM32 GPIO寄存器解析

1.1 GPIO寄存器功能概览

在 STM32 中，GPIO 的控制通过一系列寄存器来实现，每个寄存器负责控制 GPIO 引脚的不同特性。通过这些寄存器的配置，开发者可以实现对引脚的输入输出控制、复用功能、上下拉电阻配置等功能。

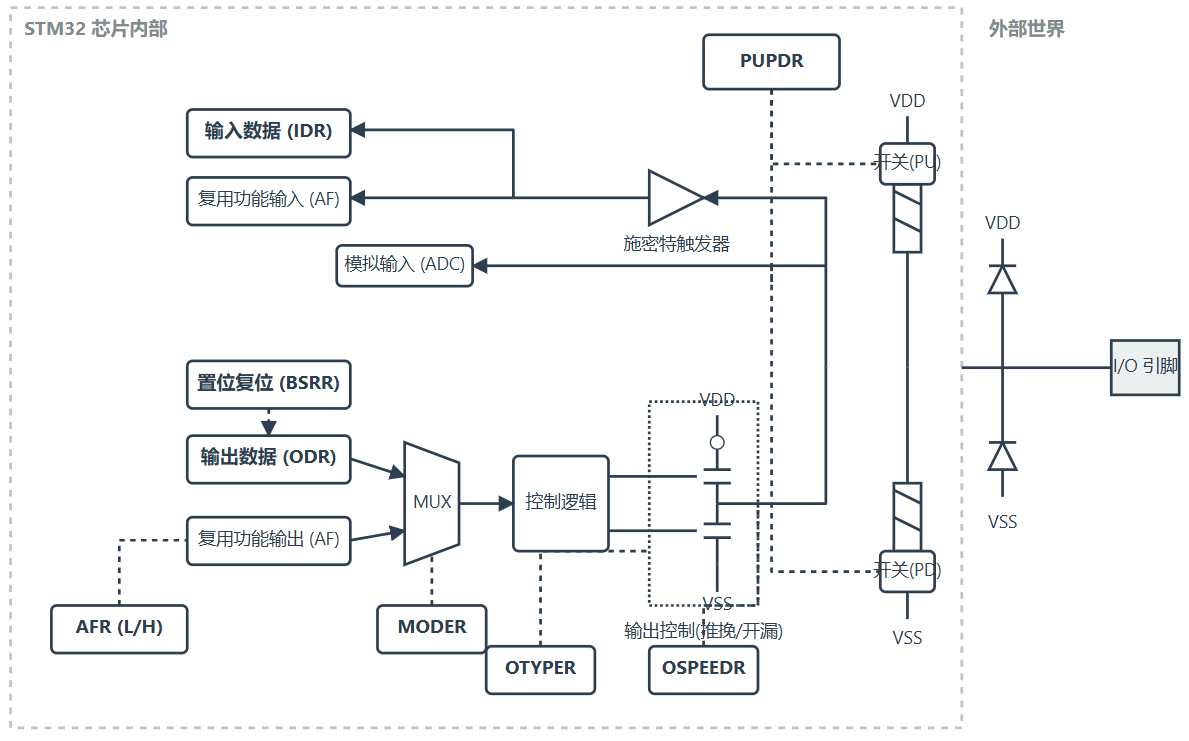

为了帮助大家更好地理解 STM32 GPIO 的工作原理，我做了一个详细的 STM32 GPIO 内部硬件结构图（图中加粗的即为寄存器的具体位置），通过该图可以直观地查看 GPIO 内部各个寄存器的作用及它们是如何协同工作的。

你可以点击下方链接查看交互式动画并深入了解每个模块的功能。通过动画，你能够更清晰地理解 GPIO 的寄存器配置是如何控制硬件的工作流程。

附： 查看交互式页面：https://Eric-zxy5640.github.io/GPIO-demo/GPIO/

通过上面提供的交互图，我们可以清晰地看到每个寄存器模块的具体作用。以下是常用的 GPIO 寄存器功能：

通过上述寄存器的解析和交互图的帮助，我们能更好地理解 STM32 GPIO 的配置和工作原理，进而更高效地进行嵌入式开发。

1.2 重要寄存器解析

MODER寄存器（模式配置）

MODER寄存器用于控制每个GPIO引脚的工作模式。STM32的每个GPIO端口都有多个引脚（如PA0, PA1, PA2, …, PA15），每个引脚通过2位在MODER寄存器中配置其模式（输入、输出、复用或模拟模式）。在寄存器的每个引脚对应的位置，使用2位来控制它的工作模式。

GPIOA->MODER &= ~(0x3 << (5 * 2)); // 清除原模式
GPIOA->MODER |= (0x1 << (5 * 2)); // 设置为输出模式

• 5 * 2 计算出 PA5 对应的寄存器位置（PA5 位于第 10 和 11 位），因此我们将 5 * 2 作为位移值来清除或设置 PA5 的模式。

• 0x3 代表二进制 11，表示 2 位设置。~(0x3 << (5 * 2)) 清除 PA5 的模式配置。

• 0x1 代表二进制 01，表示将 PA5 设置为输出模式。

OTYPER 寄存器（输出类型）

OTYPER 寄存器控制每个 GPIO 引脚的输出类型。STM32 支持两种输出类型：

​​​​推挽输出（0）：适用于大部分普通输出。

开漏输出（1）：适用于某些特殊应用，如 I2C 通信。

代码示例：

GPIOA->OTYPER &= ~(1 << 5); // 设置PA5为推挽输出

PUPDR寄存器（上下拉电阻）

PUPDR寄存器用于配置输入引脚的上下拉电阻。选择无上下拉、电阻上拉或下拉电阻，通常用于防止输入信号漂浮，确保信号的稳定性。

代码示例：

GPIOA->PUPDR &= ~(0x3 << (0 * 2)); // 清除原配置
GPIOA->PUPDR |= (0x1 << (0 * 2)); // 配置为上拉电阻

• GPIOA->PUPDR &= ~(0x3 << (0 * 2)); 这行代码清除PA0引脚的原上下拉配置。0x3代表11，即清除PA0的上下拉设置。(0 * 2)表示PA0在寄存器中的位置。

• GPIOA->PUPDR |= (0x1 << (0 * 2)); 将PA0的上下拉电阻配置为上拉电阻。0x1表示上拉电阻，(0 * 2)确保只修改PA0的配置。

2. STM32 GPIO结构体解析

STM32 GPIO配置通过结构体 GPIO_InitTypeDef 来实现，以下是该结构体的详细解析。

2.1 GPIO初始化结构体定义

GPIO_InitTypeDef 结构体用于传递GPIO引脚的配置参数。它包含以下字段：

typedef struct
{
uint32_t Pin; // GPIO 引脚
uint32_t Mode; // GPIO 模式
uint32_t Pull; // 上下拉电阻
uint32_t Speed; // 输出速度
uint32_t Alternate; // 复用功能
} GPIO_InitTypeDef;

2.2 GPIO初始化结构体示例

我们可以通过配置 GPIO_InitTypeDef结构体来初始化一个GPIO引脚。例如，配置PA5为推挽输出模式：

GPIO_InitTypeDef GPIO_InitStruct = {0};

// 配置 PA5 为推挽输出，速度为中速
GPIO_InitStruct.Pin = GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL; // 无上下拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM; // 中速
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); // 初始化 GPIOA

3. STM32 GPIO完整初始化流程

在STM32中，GPIO的完整初始化流程包括时钟使能、引脚模式配置、输出类型设置、上下拉电阻配置等。下面是详细的GPIO初始化步骤。

初始化流程

3.1 使能GPIO时钟

在操作任何GPIO引脚之前，必须先使能对应GPIO的时钟。以下是启用GPIOA时钟的代码：

RCC->APB2ENR |= RCC_APB2ENR_IOPAEN; // 使能 GPIOA 时钟

3.2 配置GPIO引脚模式

通过 MODER 寄存器配置GPIO引脚的工作模式。例如，我们将PA5配置为输出模式：

GPIOA->MODER &= ~(0x3 << (5 * 2)); // 清除原模式
GPIOA->MODER |= (0x1 << (5 * 2)); // 设置为输出模式

3.3 配置输出类型和速度

通过 OTYPER 和 OSPEEDR 配置输出类型和速度。将PA5配置为推挽输出，并设置为高速：

GPIOA->OTYPER &= ~(1 << 5); // 设置为推挽输出
GPIOA->OSPEEDR |= (0x2 << (5 * 2)); // 设置为高速

3.4 配置上下拉电阻

使用 PUPDR 配置输入引脚的上下拉电阻。例如，将PA0配置为上拉输入：

GPIOA->PUPDR &= ~(0x3 << (0 * 2)); // 清除原配置
GPIOA->PUPDR |= (0x1 << (0 * 2)); // 配置为上拉电阻

3.5 设置输出电平

通过 ODR 或 BSRR 设置输出电平。例如，将PA5设置为高电平：

GPIOA->ODR |= (1 << 5); // 设置 PA5 为高电平

3.6 配置复用功能（如果需要）

如果需要将引脚配置为其他外设的复用功能，例如 USART 或 SPI，请使用 AFR 寄存器。以下是将PA9配置为USART1_TX的例子：

GPIOA->MODER &= ~(0x3 << (9 * 2)); // 清除原模式
GPIOA->MODER |= (0x2 << (9 * 2)); // 设置为复用模式
GPIOA->AFR[1] |= (0x7 << (1 * 4)); // 配置为 USART1_TX (AF7)

4.工程配置经典案例

寄存器控制LED闪烁

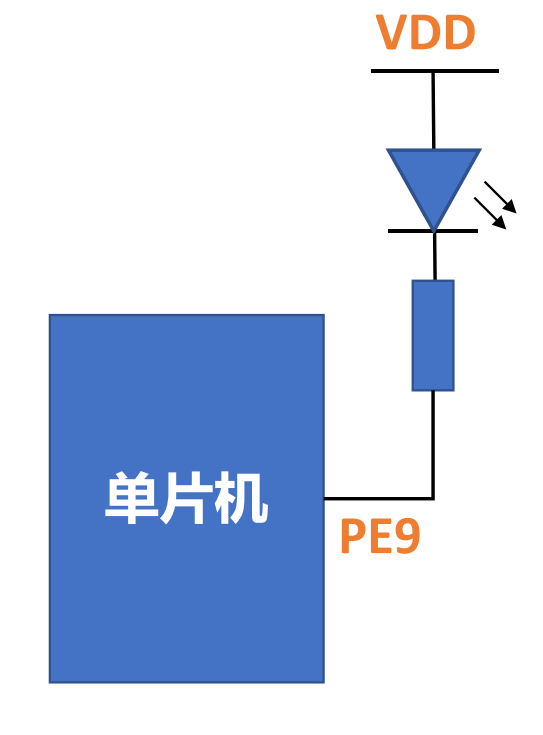

在STM32中，我们可以直接通过寄存器控制GPIO引脚的输出，从而实现LED的控制。以下是通过寄存器控制PE9引脚上的LED闪烁的案例。

硬件要求：

• PA9 外接 LED，输出高电平点亮，低电平熄灭。

寄存器配置：

寄存器配置代码：

GPIOE->MODER &= ~(0x3 << (9 * 2)); // 清除PA9原模式
GPIOE->MODER |= (0x1 << (9 * 2)); // 设置PA9为输出模式

GPIOE->OSPEEDR &= ~(0x3 << (9 * 2)); // 设置PA9为低速模式
GPIOE->PUPDR &= ~(0x3 << (9 * 2)); // 设置PA9为无上下拉
GPIOE->PUPDR |= (0x1 << (9 * 2)); // 设置PA9为上拉

GPIOE->OTYPER &= ~(1 << 9); // 设置PA9为推挽输出

__HAL_RCC_GPIOE_CLK_ENABLE(); // 使能GPIOE时钟

LED控制代码：

GPIOE->BSRR = (1 << (9 + 16)); // 点亮LED
delay_ms(500); // 延时500ms

GPIOE->BSRR = (1 << 9); // 熄灭LED
delay_ms(500); // 延时500ms
