OpenCV实现视频采集

一：Mat 图像容器

Mat是OpenCV 里装图像的 “盒子”，将图像的像素数组 + 宽度 + 高度 + 格式信息全部打包在一起。

1.Mat 里存了什么？

一张图片 = 一堆像素点Mat 就是存这些像素：

• cols：宽度
• rows：高度
• channels：通道数（1 = 灰度，3 = 彩色，4 = 带透明）
• data：真正的像素数据（uchar*）
• type：图像格式（CV_8UC1 / CV_8UC3…）

2.常用的Mat格式

1.CV_8UC1

8 位无符号，1 通道 → 灰度图

2.CV_8UC3

8 位无符号，3 通道 → 彩色图   注意：OpenCV 默认是 BGR 顺序

3.CV_8UC4

8 位无符号，4 通道 → BGRA 带透明

3.mat最常用的操作

1.imread 读取图像

Mat img = imread("test.jpg"); // 读取图片
Mat frame; // 空图

2.判断空图

if (img.empty()) {
// 图片加载失败
}

3.获取宽，高，通道数

int w = img.cols;
int h = img.rows;
int ch = img.channels();

4.复制图像

Mat a = img.clone(); // 深拷贝（安全）
Mat b = img; // 浅拷贝（共用数据）

5.imshow 显示图像

Mat img = imread("test.jpg");
imshow("窗口标题", img); // 显示
waitKey(0); // 等待按键（必须写，不然一闪而过）

注意：只能在主线程中调用，子线程中不会生效。

6.imwrite 保存图像

Mat frame; // 你的图像

// 保存到当前目录
imwrite("保存.jpg", frame);

// 保存到指定路径
imwrite("/home/liu/图片/保存.png", frame);

二：图像颜色格式

0.转换函数

// 源图像，目标图像，转换码
cvtColor(src, dst, 码表);

1.BGR（OpenCV默认）

• 顺序：蓝 绿 红
• 来源：OpenCV 天生就是 BGR
• 用途：读图、摄像头、YOLO 推理

Mat img = imread("a.jpg"); // 默认 BGR

2.BGRA（带透明通道）

• 4 通道
• BGR + 透明（Alpha）
• 透明图片用（PNG）
• 用途：贴图、水印、带透明的纹理

cvtColor(mat, mat, COLOR_BGR2BGRA);

3.RGB（Qt/OpenGL/ 屏幕显示专用）

• 3 通道
• 顺序：红 绿 蓝
• Qt、图片浏览器、屏幕 都用 RGB
• 你必须转成 RGB 才能正常显示

cvtColor(mat, mat, COLOR_BGR2RGB);

4.GRAY（灰度图）

• 1 通道
• 只有亮度，没有颜色
• 黑→灰→白
• 用途：去色、识别、压缩

cvtColor(mat, mat, COLOR_BGR2GRAY);

5.HSV（颜色识别专用）

• 3 通道：色调、饱和度、亮度
• 用途：根据颜色找物体（红 / 黄 / 蓝物体跟踪）
• 比 RGB/BGR 更适合识别颜色

cvtColor(mat, mat, COLOR_BGR2HSV);

6./YUV（摄像头原始格式）

• 摄像头输出最常见格式
• Y = 亮度，UV = 颜色
• 常见：YUYV、UYVY、NV12、NV21
• 必须转 BGR/RGB 才能显示

cvtColor(mat, mat, COLOR_YUV2BGR_YUYV);

7.综合对比表

三：Mat转换为QImage

Qt中界面显示一般都采用QImage容器，不能直接显示Mat容器，

Mat是OpenCV的图像格式，QImage是Qt的图像格式

Mat的颜色顺序是BGR，QImage的颜色顺序的RGB

/**
* @brief 万能 Mat 转 QImage（支持所有常见格式）
* @param mat 输入 OpenCV Mat（支持 CV_8UC1 CV_8UC3 CV_8UC4）
* @return 输出 Qt QImage（可直接显示/上传OpenGL）
*/
QImage matToQImage(const cv::Mat &mat)
{
// 1. 空图直接返回空
if (mat.empty())
return QImage();

// 2. 获取宽高
int width = mat.cols;
int height = mat.rows;

// 3. 根据 Mat 类型转 QImage
switch (mat.type()) {

// ==========================
// 灰度图 CV_8UC1
// ==========================
case CV_8UC1: {
QImage img(mat.data, width, height, mat.step, QImage::Format_Grayscale8);
return img.copy(); // 深拷贝，安全
}

// ==========================
// 彩色图 BGR → RGB（最重要）
// ==========================
case CV_8UC3: {
cv::Mat rgb;
cv::cvtColor(mat, rgb, cv::COLOR_BGR2RGB); // 必须转！
QImage img(rgb.data, width, height, rgb.step, QImage::Format_RGB888);
return img.copy();
}

// ==========================
// 带透明通道 BGRA → RGBA
// ==========================
case CV_8UC4: {
QImage img(mat.data, width, height, mat.step, QImage::Format_RGBA8888);
return img.copy();
}

// 不支持的格式
default:
return QImage();
}
}

四：VideoCapture 视频捕获

VideoCapture = 视频 / 摄像头的 “读取器”，支持：

1.打开摄像头

cap.open(0); // 0=默认摄像头

cap.open(-1); //自动搜索

cap.open(0, cv::CAP_V4L2); //Linux下强制 V4L2 防止阻塞

2.本地视频

cap.open("test.mp4"); // 视频

3.网络视频流

cap.open("rtsp://..");// 网络流

4. 判断是否打开成功

if (!cap.isOpened()) {
qDebug() << "打开失败！";
}

5. 读一帧图像

Mat frame;
cap.read(frame);

6.关闭摄像头

// 关闭摄像头，释放硬件
cap.release();

7.读取宽，高，帧率

// 宽度
int w = cap.get(CAP_PROP_FRAME_WIDTH);

// 高度
int h = cap.get(CAP_PROP_FRAME_HEIGHT);

// 帧率
double fps = cap.get(CAP_PROP_FPS);

8.摄像头线程标准写法

void CameraThread::run()
{
VideoCapture cap;
cap.open(0); // 打开摄像头

if (!cap.isOpened()) {
qDebug() << "摄像头打开失败！";
return;
}

Mat frame;
while (m_running)
{
cap.read(frame);
if (frame.empty()) continue;

// 发给界面显示
emit frameReady(frame);

msleep(30);//精准 30fps
}

cap.release();
}

为什么不采用定时器捕获？

① 定时器精度差：QTimer 最小只能到 15ms

② 定时器依附主线程事件循环：界面一滑动、绘图、加载东西，定时器直接被卡住，延迟

③ 无法做到真正实时：摄像头是连续不断输出数据定时器是间隔性去拿→ 必然丢帧

五：简易视频播放器（QLabel版本+OpenGL版本）

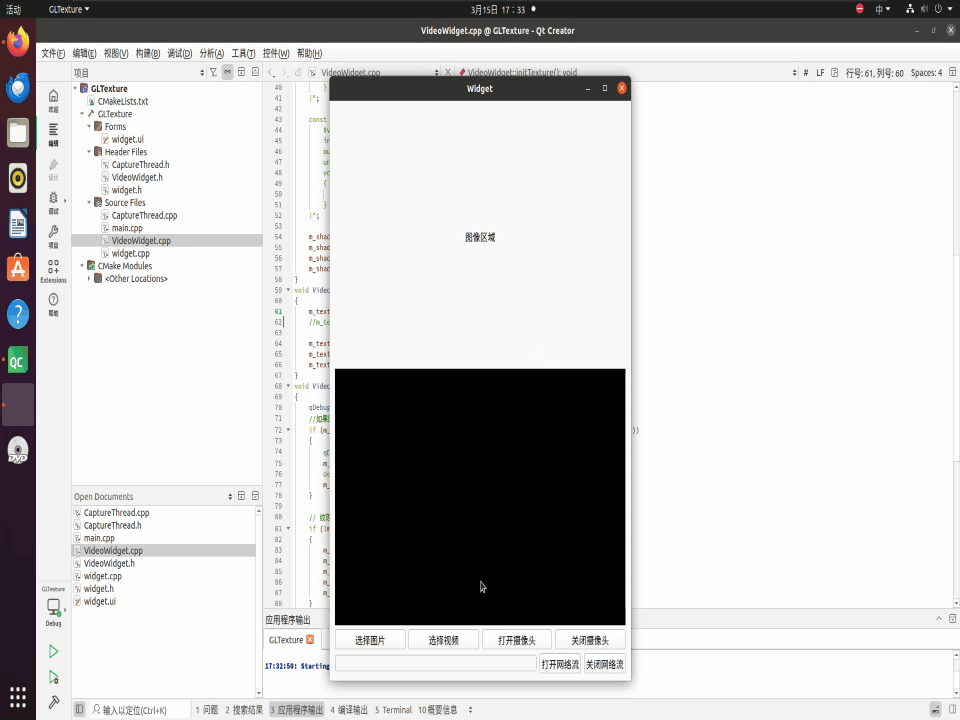

1.效果图

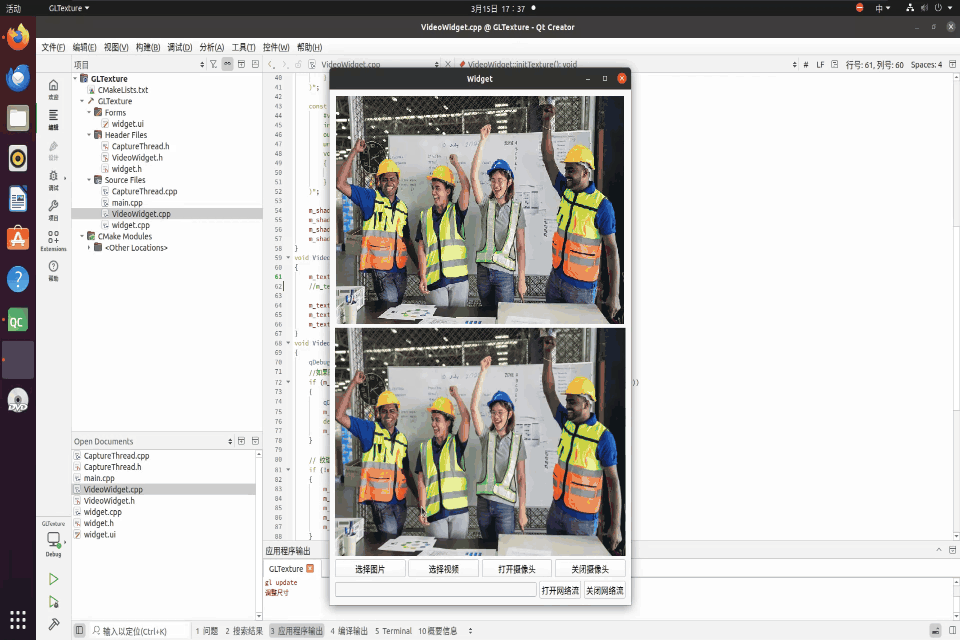

显示图片

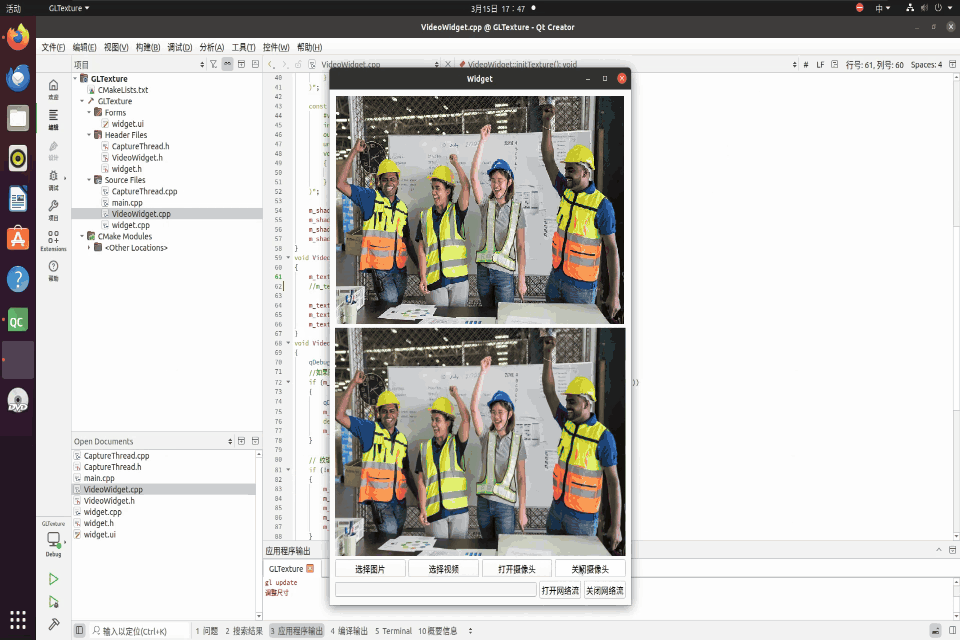

显示本地视频

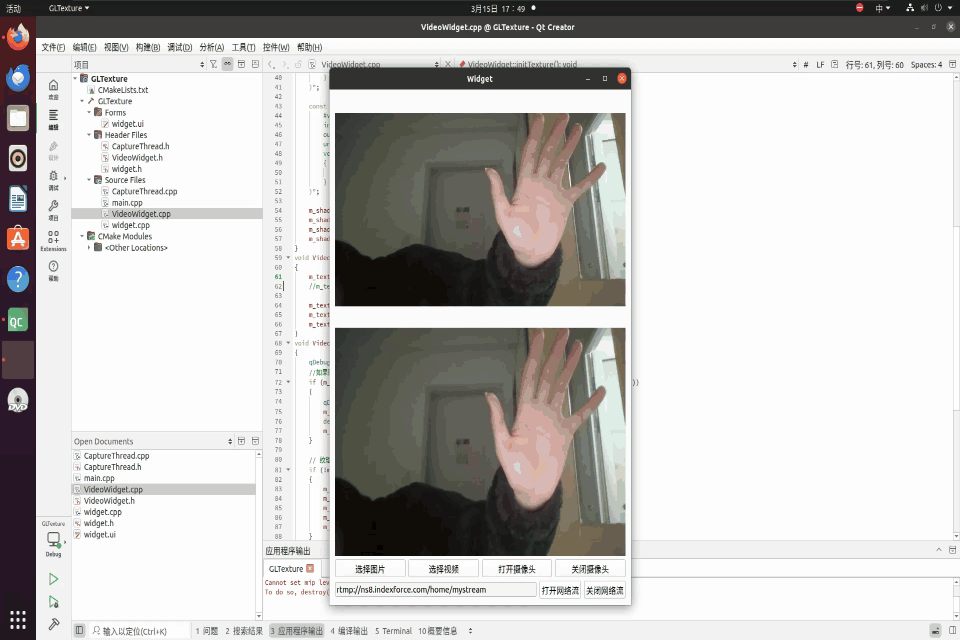

打开本地摄像头

打开网络视频流

以下是几个可用测试地址（可能有延迟，打开后需要等几秒钟）：

rtmp://mobliestream.c3tv.com:554/live/goodtv.sdp

rtmp://ns8.indexforce.com/home/mystream

rtmp://ns8.indexforce.com/home/mystream

2.整体思路

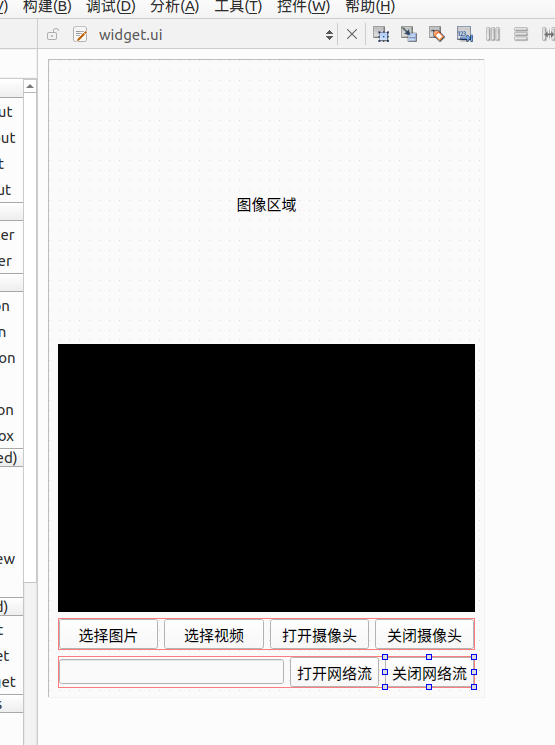

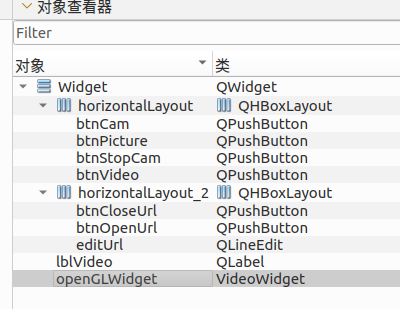

1.现在设计师界面拖入一个QLabel和一个QOpenGLWidget，在下方按钮添加几个想要的功能。

QOpenGLWdiget需要提升至一个类种用于实现画面渲染。

2.捕获视频或网络流在子线程中进行，然后确定多少帧率取一次视频帧，将这个视频帧通过信号槽传递给主线程中进行画面的更新，打开图片可直接在主线程中传递到对应控件上显示即可，主线程专门复制渲染或者绘制（事件循环）。

3.OpenCV模块工程文件配置：

# 自动找 OpenCV
find_package(OpenCV REQUIRED)

# 包含头文件
include_directories(${OpenCV_INCLUDE_DIRS})

#链接库
target_link_libraries(项目名 PRIVATE ${OpenCV_LIBS})

3.核心部分代码

1.捕获线程：

#ifndef CAPTURETHREAD_H
#define CAPTURETHREAD_H

#include <QThread>
#include <QImage>
#include <QTimer>

//捕获线程支持的数据源类型
enum class CapType
{
camera,//相机
localvideo,//本地视频
urlVideo//网络视频流
};

class CaptureThread : public QThread
{
Q_OBJECT
public:
CaptureThread(CapType type);
void run()override;
public slots:
void ExitCap();
void SetSource(QString source);//图片，视频，url
signals:
void SendImg(QImage img);
private:
CapType m_capType;
bool m_running;
QString m_source;
};

#endif // CAPTURETHREAD_H

#include "CaptureThread.h"
#include <opencv4/opencv2/opencv.hpp>
#include <QDebug>
using namespace cv;
/**
* @brief 万能 Mat 转 QImage（支持所有常见格式）
* @param mat 输入 OpenCV Mat（支持 CV_8UC1 CV_8UC3 CV_8UC4）
* @return 输出 Qt QImage（可直接显示/上传OpenGL）
*/

QImage matToQImage(const cv::Mat &mat)
{
// 1. 空图直接返回空
if (mat.empty())
{
return QImage();
}
// 2. 获取宽高
int width = mat.cols;
int height = mat.rows;

// 3. 根据 Mat 类型转 QImage
switch (mat.type()) {

case CV_8UC1: {
QImage img(mat.data, width, height, mat.step, QImage::Format_Grayscale8);
return img.copy(); // 深拷贝，安全
}

case CV_8UC3: {
cv::Mat rgb;
cv::cvtColor(mat, rgb, cv::COLOR_BGR2RGB); // 必须转！
QImage img(rgb.data, width, height, rgb.step, QImage::Format_RGB888);
return img.copy();
}
case CV_8UC4: {
QImage img(mat.data, width, height, mat.step, QImage::Format_RGBA8888);
return img.copy();
}

default:
return QImage();
}
}

CaptureThread::CaptureThread(CapType type):
m_running(true),
m_capType(type)
{
}

void CaptureThread::SetSource(QString source)
{
m_source=source;
}

void CaptureThread::ExitCap()
{
m_running=false;
}
void CaptureThread::run()
{
VideoCapture cap;
if(m_capType==CapType::camera)
{
cap.open(0);
}
else
{
cap.open(m_source.toStdString());
}
if(!cap.isOpened())
{
qDebug()<<"打开失败";
return;
}
Mat frame;
while(m_running)
{
cap.read(frame);
if(frame.empty())//没有数据了，退出
{
break;
}
emit SendImg(matToQImage(frame));
msleep(30);//30fps
}
cap.release();
}

2.GLWidget渲染部分：

#ifndef VIDEOWIDGET_H
#define VIDEOWIDGET_H

#include <QOpenGLWidget>
#include <QOpenGLFunctions_3_3_Core>

#include <QOpenGLShaderProgram>
#include <QOpenGLTexture>
#include <QOpenGLBuffer>
#include <QOpenGLVertexArrayObject>
class VideoWidget : public QOpenGLWidget,private QOpenGLFunctions_3_3_Core
{
Q_OBJECT
public:
VideoWidget(QWidget *parent=nullptr);
~VideoWidget();
void initializeGL();
void resizeGL(int w,int h);
void paintGL();
public slots:
void updateFrame(QImage img);
private:
void initShader();
QOpenGLShaderProgram *m_shader;

void initTexture();
QOpenGLTexture* m_texture;

void initContainer();
QOpenGLBuffer *m_vbo;
QOpenGLVertexArrayObject *m_vao;
};

#endif // VIDEOWIDGET_H

#include "VideoWidget.h"
#include <QImage>
VideoWidget::VideoWidget(QWidget *parent):QOpenGLWidget(parent) {}
VideoWidget::~VideoWidget()
{}
void VideoWidget::initializeGL()
{
initializeOpenGLFunctions();
initShader();
initTexture();
initContainer();
}
void VideoWidget::resizeGL(int w,int h)
{
}
void VideoWidget::paintGL()
{
glClearColor(1.0,1.0,1.0,1.0);
glClear(GL_COLOR_BUFFER_BIT);

m_shader->bind();
m_vao->bind();
m_texture->bind();

glDrawArrays(GL_TRIANGLE_FAN,0,4);
}

void VideoWidget::initShader()
{
const char* vertexShader=R"(
#version 330 core
layout(location=0) in vec2 aPos;
layout(location=1) in vec2 aTexCoord;
out vec2 texCoord;
void main()
{
gl_Position=vec4(aPos,0.0,1.0);
texCoord=aTexCoord;
}
)";

const char* fragmentShader=R"(
#version 330 core
in vec2 texCoord;
out vec4 fragColor;
uniform sampler2D tex;
void main()
{
fragColor=texture(tex,texCoord);
}
)";

m_shader=new QOpenGLShaderProgram(this);
m_shader->addShaderFromSourceCode(QOpenGLShader::Vertex,vertexShader);
m_shader->addShaderFromSourceCode(QOpenGLShader::Fragment,fragmentShader);
m_shader->link();
}
void VideoWidget::initTexture()
{
m_texture=new QOpenGLTexture(QOpenGLTexture::Target2D);
m_texture->setMinificationFilter(QOpenGLTexture::LinearMipMapLinear);
m_texture->setMagnificationFilter(QOpenGLTexture::Linear);
m_texture->setWrapMode(QOpenGLTexture::ClampToEdge);
}
void VideoWidget::updateFrame(QImage img)
{
//如果图像尺寸变了，必须销毁旧纹理
if (m_texture && (m_texture->width() != img.width() || m_texture->height() != img.height()))
{
qDebug() << "调整尺寸";
m_texture->destroy();
delete m_texture;
m_texture = nullptr;
}

// 纹理不存在则重新创建
if (!m_texture)
{
m_texture = new QOpenGLTexture(QOpenGLTexture::Target2D);
m_texture->create();
m_texture->setMinificationFilter(QOpenGLTexture::LinearMipMapLinear);
m_texture->setMagnificationFilter(QOpenGLTexture::Linear);
m_texture->setWrapMode(QOpenGLTexture::ClampToEdge);
}

// 直接更新数据，不再设置格式/大小
m_texture->setData(img.mirrored(false, true));

update();
}
void VideoWidget::initContainer()
{
float vertex[]={
-1.0,1.0, 0.0,1.0,
1.0,1.0, 1.0,1.0,
1.0,-1.0, 1.0,0.0,
-1.0,-1.0, 0.0,0.0
};

m_vao=new QOpenGLVertexArrayObject(this);
m_vao->create();
m_vao->bind();
m_vbo=new QOpenGLBuffer(QOpenGLBuffer::VertexBuffer);
m_vbo->create();
m_vbo->bind();
m_vbo->allocate(vertex,sizeof(vertex));
glVertexAttribPointer(0,2,GL_FLOAT,GL_FALSE,sizeof(float)*4,(void*)0);
glEnableVertexAttribArray(0);
glVertexAttribPointer(1,2,GL_FLOAT,GL_FALSE,sizeof(float)*4,(void*)(sizeof(float)*2));
glEnableVertexAttribArray(1);
m_vbo->release();
m_vao->release();
}

3.更新图片帧槽函数：

void Widget::showFrame(QImage img)
{
if (img.isNull()) return;
ui->lblVideo->setPixmap(QPixmap::fromImage(img).scaled(ui->lblVideo->size(), Qt::KeepAspectRatio));//QLabel显示
ui->openGLWidget->updateFrame(img);//OpenGL 显示
}
