vlan+trunk+聚合链路+三层交换技术
温故知新：上节课主要讲了交换机的基本知识和VLAN的划分基础；目前讲的网络设备基础（R&S）交换路由的基础内容，（本学期主要讲的内容是网络设备安全和网络安全设备）；
Q：vlan是什么？Vlan有何作用？解决了什么问题？（3W+1H方法）
A：用虚拟化的方式把物理上并不在一起的端口逻辑的划归到一起，方便管理，而且分割了广播域减少了冲突域。
解释：交换机如果还没有划分vlan，其实有一个vlan1是存在的，这个vlan1被称为管理型vlan，默认存在不可划分。所有的端口都归属在vlan1中，都共享这个vlan1的广播域，在这个域中随时会发生冲突，因为他们在同一个冲突域中。（在一个广播域当中的端口也在同一个冲突域中）
划分vlan（逻辑上）是为了分割广播域减少冲突域，效果是不同的vlan之间不能够（直接通信）；【判断题：不同vlan之间不能通信。X】
解决了企事业单位划分不同业务部门的困扰。（应用场景描述：相同交换机上不同的vlan间不能够直接通信，不同交换机上相同vlan之间可以通过trunk链路实现通信；不同交换机不同vlan之间的通信通过路由和三层交换机技术来实现通信。）
基础知识：交换机是基于MAC地址通信。Vlan1可以直接配置IP地址作为远程管理的方案。交换机的物理端口默认都属于vlan1，但可以逻辑上使用vlan技术把并不连续的物理端口归于一起。
链路的类型：access 类型；trunk类型 eth-trunk类型（聚合链路）默认的端口属性是hybrid。

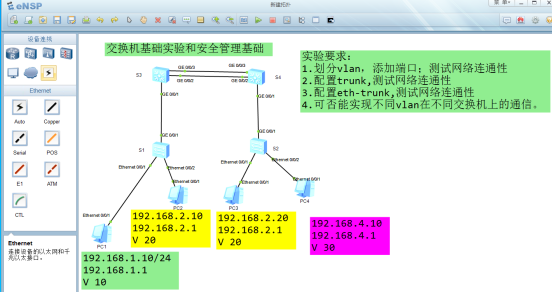

要求：配置截图加说明（配置过程再增加录屏）
配置步骤：
1.划分vlan添加端口配置trunk链路（上行）
sys
sys S1
un t m
v b 10 20
int e 0/0/1
p l a
p d v 10
int e 0/0/2
p l a
p d v 20
int g 0/0/1
p l t
p t a v a
Q
S1
sys
sys S2
un t m
v b 30 20
int e 0/0/1
p l a
p d v 20
int e 0/0/2
p l a
p d v 30
int g 0/0/1
p l t
p t a v a
Q
配置S3交换机（配置三层交换【配置网关】—实现不同vlan之间的通信）
sys
sys S3
un t m
v b 10 20
int g 0/0/1
p l t
p t a v a
q
int v 10
ip ad 192.168.1.1 24
int v 20
ip ad 192.168.2.1 24
配置S4交换机（基础配置+配置网关）
un t m
sys
sys S4
v b 30 20
int g 0/0/1
p l t
p t a v a
q
int v 30
ip ad 192.168.4.1 24
int v 20
ip ad 192.168.2.1 24

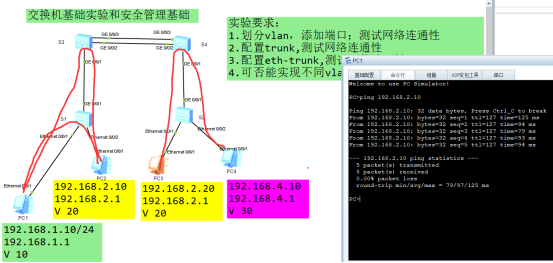

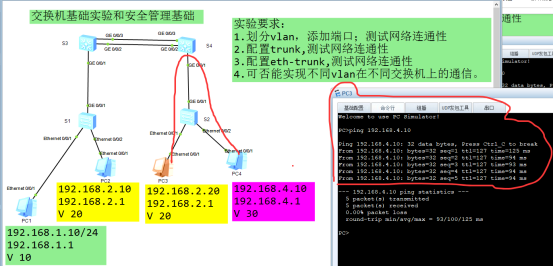

测试网络的连通性
q
在汇聚层交换机上配置eth-trunk聚合链路
S3
sys
int eth-trunk 1
tr g 0/0/2 to 0/0/3
S4
sys
int eth-trunk 1
tr g 0/0/2 to 0/0/3
将聚合链路配置为trunk 可以实现该题目的最终要求：
S3和S4两端都需要配置
Int e 1
P l t
P t a v a

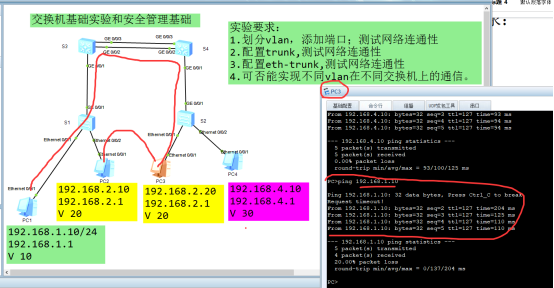

测试网络整体的通信情况
至此四个终端都可以实现正常通信。
小结：从交换机的基础配置到vlan划分，再用三层交换技术实现相同交换机不同vlan的通信问题，再用trunk链路和eth-trunk技术在增强链路可靠性的情况下实现不同交换机上相同vlan和不同vlan间的通信。
