主要使用AD（Altium Designer）创建原理图库（.SchLib) pcb库（.PcbLib) 原理图（.SchDoc）并学习基础的元件绘制
一.最小系统版
二.原理图库及原理图绘制常见点
其中绘制原理图库中的元件时，画模型时（V+G+S）格点改为10mil，放管脚时格点改为100mil
对绘制的元件双击可对其属性修改
绘制原理图时，右侧Components栏可直接拖放元件到纸上
工具–>封装管理器 可统一进行封装
工具–>标注–>原理图标注 可以统一标注元件
！原理图中使用网络标签时必须保证两端名称一致
三.PCB库绘制常见点
各图层
放焊盘要在Top Layer 层
丝印要在Top overlay层
3D模型要放在Mechanical 1层

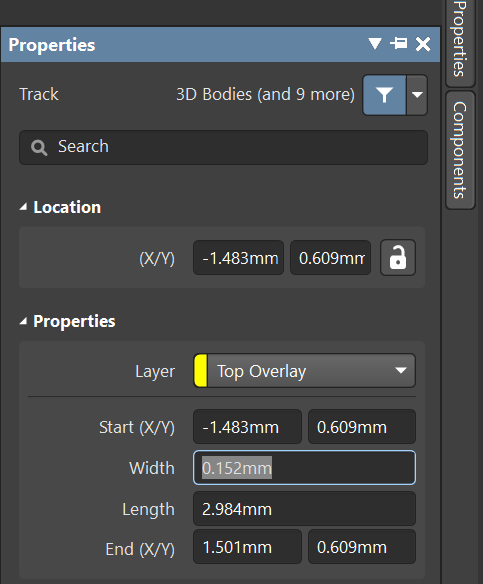

图形放哪层可以在右侧properties栏进行选择
LQPF48封装
3D模型下载推荐网站：https://www.3dcontentcentral.cn/default.aspx
四.六路LED原理图绘制

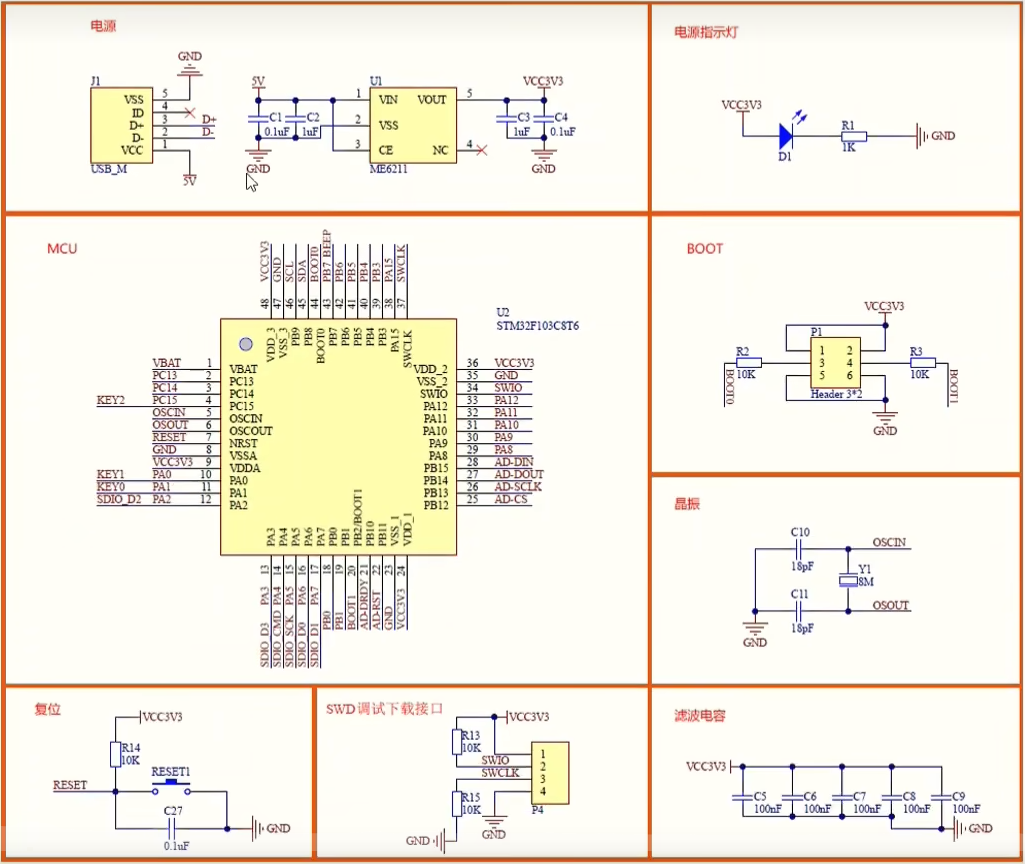

stm32f103c8t6原理图

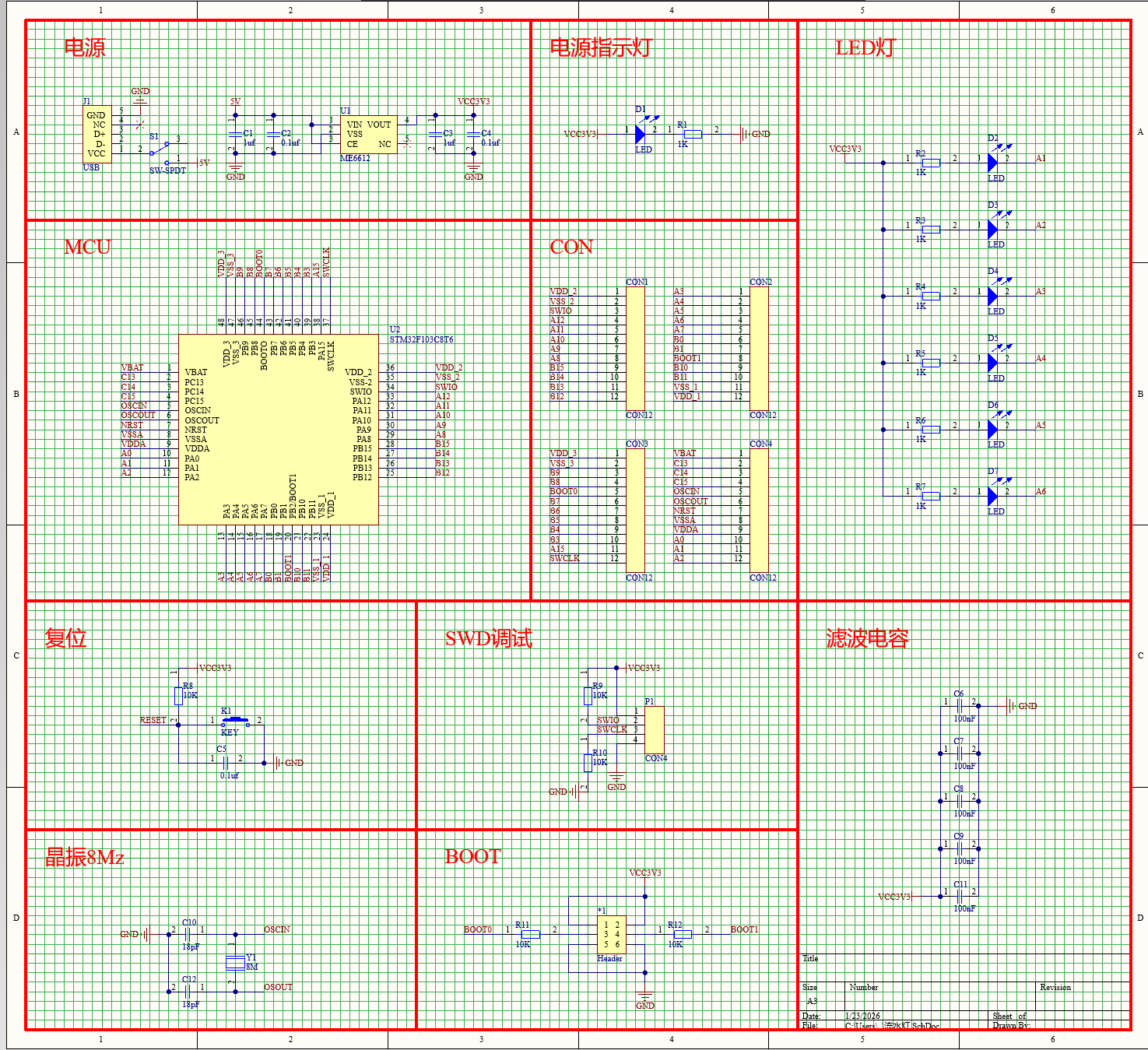

基于以上电路完成了LED部分电路
