CNN-LSTM、LSTM、CNN三模型多变量分类预测Matlab实现

一、研究背景

本代码是针对多特征分类任务的深度学习模型对比研究。在机器学习和深度学习应用中，针对不同的数据类型和任务特点，选择合适的网络架构至关重要。本研究旨在通过对比LSTM、CNN和CNN-LSTM三种主流的深度学习模型在相同数据集上的表现，为实际应用中选择合适模型提供依据。

研究意义：

• 实践指导：帮助研究人员在实际问题中快速选择合适的网络架构
• 性能评估：提供系统化的模型评估框架和可视化分析
• 教学价值：展示不同深度学习模型的特点和适用场景

二、主要功能

1. 数据预处理模块

• 支持Excel格式数据读取
• 自动划分训练集和测试集（7:3比例）
• 数据归一化处理（mapminmax，0-1标准化）
• 为不同模型准备适配的数据格式

2. 模型构建模块

• LSTM模型：处理序列数据，捕捉时间依赖关系
• CNN模型：提取局部特征，适用于空间模式识别
• CNN-LSTM混合模型：结合CNN的特征提取能力和LSTM的时序建模能力

3. 训练评估模块

• 统一的训练参数设置
• 自动化模型训练和验证
• 多维度性能评估（6个评估指标）

4. 可视化分析模块

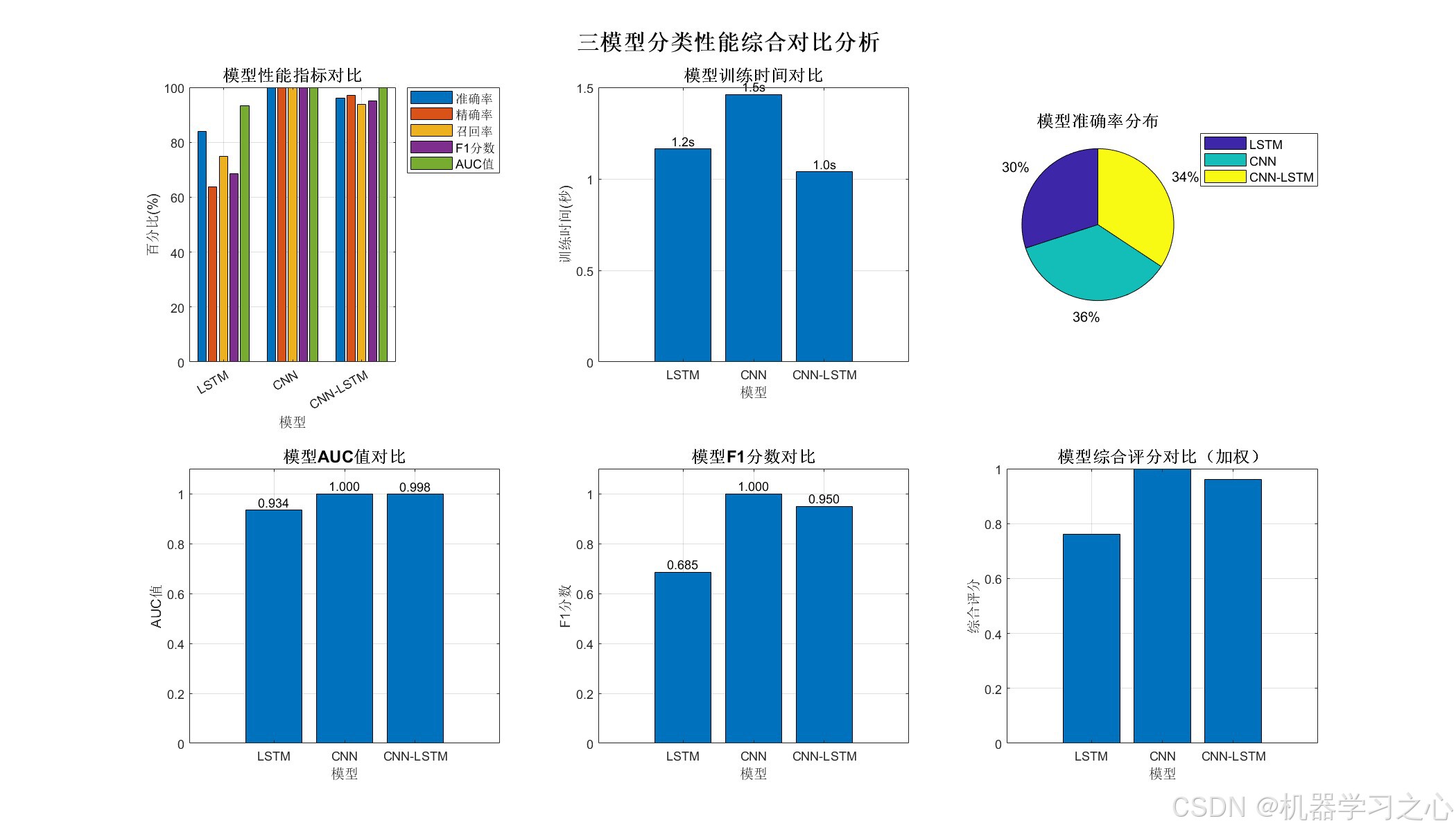

• 指标对比柱状图
• 训练时间分析

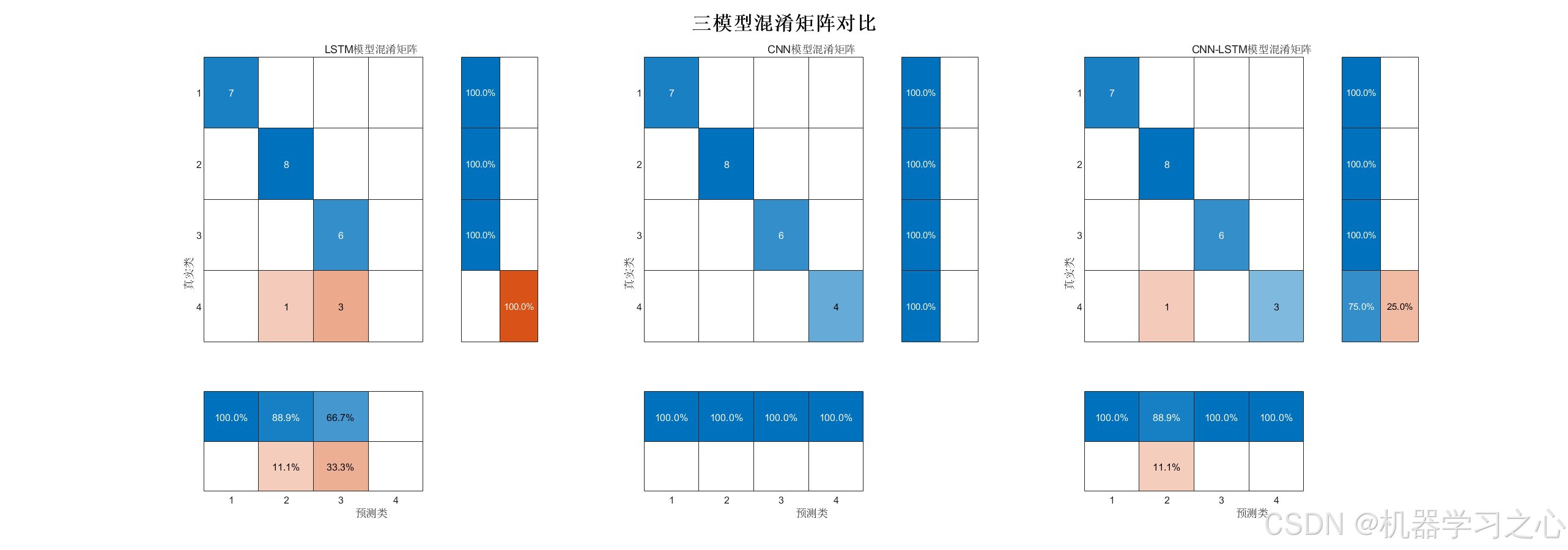

• 混淆矩阵对比

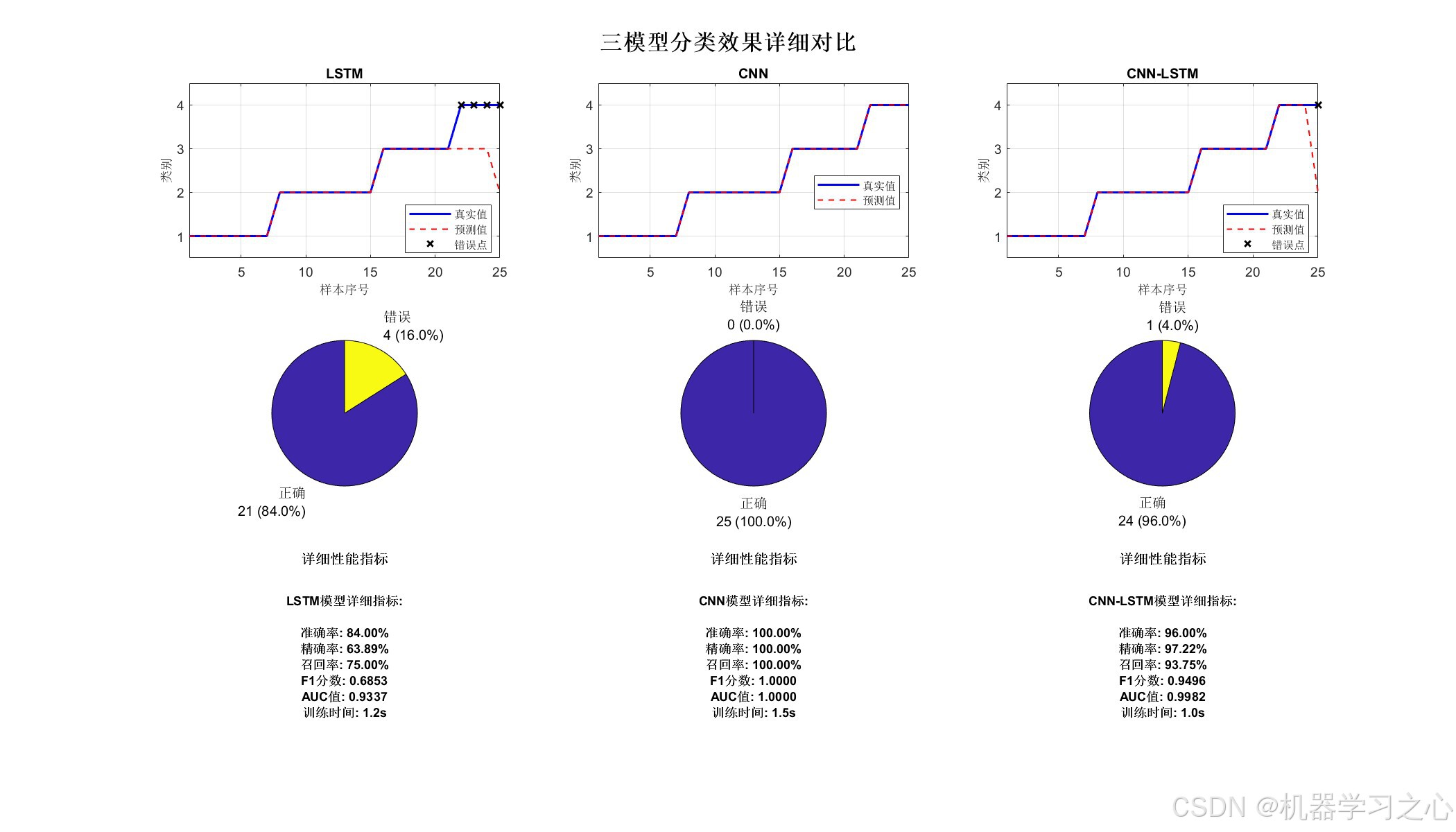

• 预测效果可视化
• 综合评分分析

三、算法步骤

整体流程：

数据读取 → 数据预处理 → 模型构建 → 模型训练 → 性能评估 → 可视化分析

详细步骤：

四、技术路线

1. 数据处理技术

• 特征工程：自动识别特征维度和类别数
• 数据标准化：使用min-max归一化方法
• 类别平衡：按类别比例划分训练测试集

2. 模型架构技术

% LSTM模型架构
sequenceInputLayer → lstmLayer → dropoutLayer → fullyConnectedLayer → softmaxLayer

% CNN模型架构
imageInputLayer → convolution2dLayer → batchNormalizationLayer → reluLayer → poolingLayer

% CNN-LSTM混合架构
sequenceInputLayer → CNN层 → flattenLayer → lstmLayer → 全连接层

3. 训练优化技术

• 优化算法：Adam优化器
• 学习率调度：分段式学习率衰减
• 正则化：Dropout层防止过拟合

五、公式原理

1. LSTM单元公式

遗忘门：f_t = σ(W_f·[h_{t-1}, x_t] + b_f)
输入门：i_t = σ(W_i·[h_{t-1}, x_t] + b_i)
候选值：C̃_t = tanh(W_C·[h_{t-1}, x_t] + b_C)
细胞状态：C_t = f_t ⊙ C_{t-1} + i_t ⊙ C̃_t
输出门：o_t = σ(W_o·[h_{t-1}, x_t] + b_o)
隐状态：h_t = o_t ⊙ tanh(C_t)

2. 卷积运算公式

输出特征图：Y[i,j,k] = Σ_{m} Σ_{n} X[i+m-1, j+n-1, l] · W[m, n, l, k] + b[k]
其中：(m,n)为卷积核尺寸，l为输入通道，k为输出通道

3. 评估指标公式

准确率：Accuracy = (TP+TN)/(TP+TN+FP+FN)
精确率：Precision = TP/(TP+FP)
召回率：Recall = TP/(TP+FN)
F1分数：F1 = 2·Precision·Recall/(Precision+Recall)
AUC：ROC曲线下的面积

4. 损失函数

交叉熵损失：L = -Σ_{c=1}^M y_{o,c} log(p_{o,c})
其中：M为类别数，y为真实标签，p为预测概率

六、参数设定

1. 数据参数

2. 模型结构参数

3. 训练参数

4. 评估参数

七、运行环境

软件要求

• 操作系统：Windows
• MATLAB版本：R2020b及以上

依赖文件

• 数据文件：data.xlsx（需包含特征数据和标签列）

扩展应用

1. 自定义模型

用户可以根据需要修改模型结构：

% 示例：增加LSTM层数
lstm_layers = [
sequenceInputLayer(num_dim)
lstmLayer(64, 'OutputMode', 'sequence')
lstmLayer(32, 'OutputMode', 'last')
dropoutLayer(0.3)
fullyConnectedLayer(num_class)
softmaxLayer
classificationLayer];

2. 添加新评估指标

可以在calculate_metrics函数中添加更多评估指标，如：

• Kappa系数
• Matthews相关系数
• 对数损失

3. 支持其他数据格式

修改数据读取部分以支持CSV、MAT等格式：

% 支持CSV格式
res = readtable('data.csv');
res = table2array(res);

注意事项

完整代码私信回复CNN-LSTM、LSTM、CNN三模型多变量分类预测Matlab实现
