一、应用层协议的必要性
- 1. 什么是序列化和反序列化
- 2. TCP的收发缓冲区
二、序列化和反序列化的方法（json）
三、以实现一个网络计算器为例
- 1. 项目结构
- 2. 核心代码

一、应用层协议的必要性

1. 什么是序列化和反序列化

我们程序员写的一个个应用软件，几乎都是在应用层实现的。

但是，应用层发送数据，不一定是只发送简单类型数据。例如，微信聊天，你跟别人发送消息，实际上发送的数据包含“用户名称、头像图片、聊天内容、时间”等等信息。此时，我们思考两种数据传输方法：

构造一种结构体类型，包含上述成员内容，直接发送该结构体对象。

按照某种规则，将上述数据构造成一个字符串，发送字符串，接收方再按照规则复原数据。

如果使用方法1，发送结构体对象，这种方法的可扩展性就十分不好，收通信双方系统、编程语言影响很大。所以，绝大多数人都会使用方法2，按照一定规则，转换为字符串或字节流信息，收到时在转为结构体。这就是序列化和反序列化，这种规则就是应用层自定义协议！

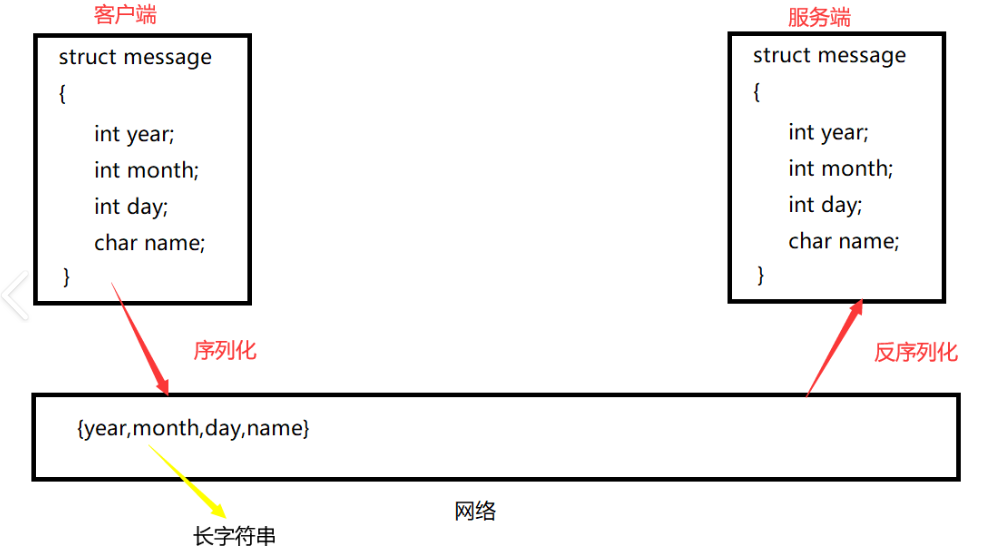

在这里插入图片描述

但是，对于传输层TCP协议，它是面向字节流发送的：发送方的数据不一定会一次发送完整，接收方可能会需要多次接收才是完整的数据包。读到不完整数据，叫做数据粘包问题。因此，应用层协议必须保证数据的完整性，常用做法之一是应用层添加一个固定长度的报头，表示有效载荷的大小；读端先解析报头，再根据这个大小读取有效载荷。

UDP协议不存在数据粘包问题，因为UDP协议面向数据报发送，它保证数据发一次、收一次。

2. TCP的收发缓冲区

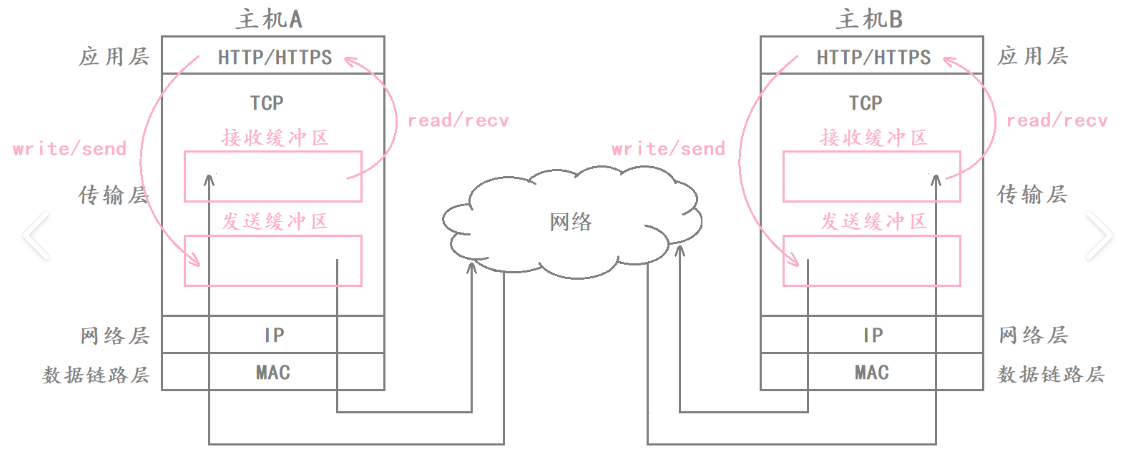

在这里插入图片描述

在任意一台主机上，TCP协议会为每个连接维护独立的发送缓冲区与接收缓冲区，使得内核可以同时进行数据的发送与接收操作，即全双工（这就是为什么TCP的读写sockfd是同一个）。在通信过程中，用户态调用write/send函数，本质上只是将数据从用户空间拷贝到内核的 TCP发送缓冲区中；调用read/recv函数，则只是从内核的TCP接收缓冲区中将数据拷贝到用户空间。至于数据何时被发送到网络、每次发送多少字节、出错后如何重传或处理，这些逻辑都由TCP协议自动控制，对用户程序完全透明。

二、序列化和反序列化的方法（json）

市面上已经有了许多成熟的序列化和反序列化工具，如json、xml、protobuf等，我们今天学习使用json。

在C++中，jsoncpp是一个用于处理json数据的C++库，它提供了能将json数据序列化为字符串以及将字符串反序列化为C++数据结构的功能。 ubuntu系统中，使用命令sudo apt-get install libjsoncpp-dev安装json库

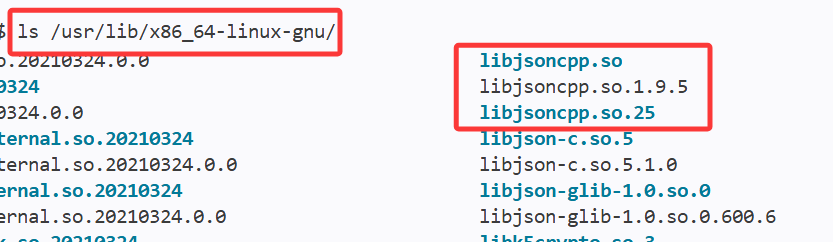

库：在这里插入图片描述

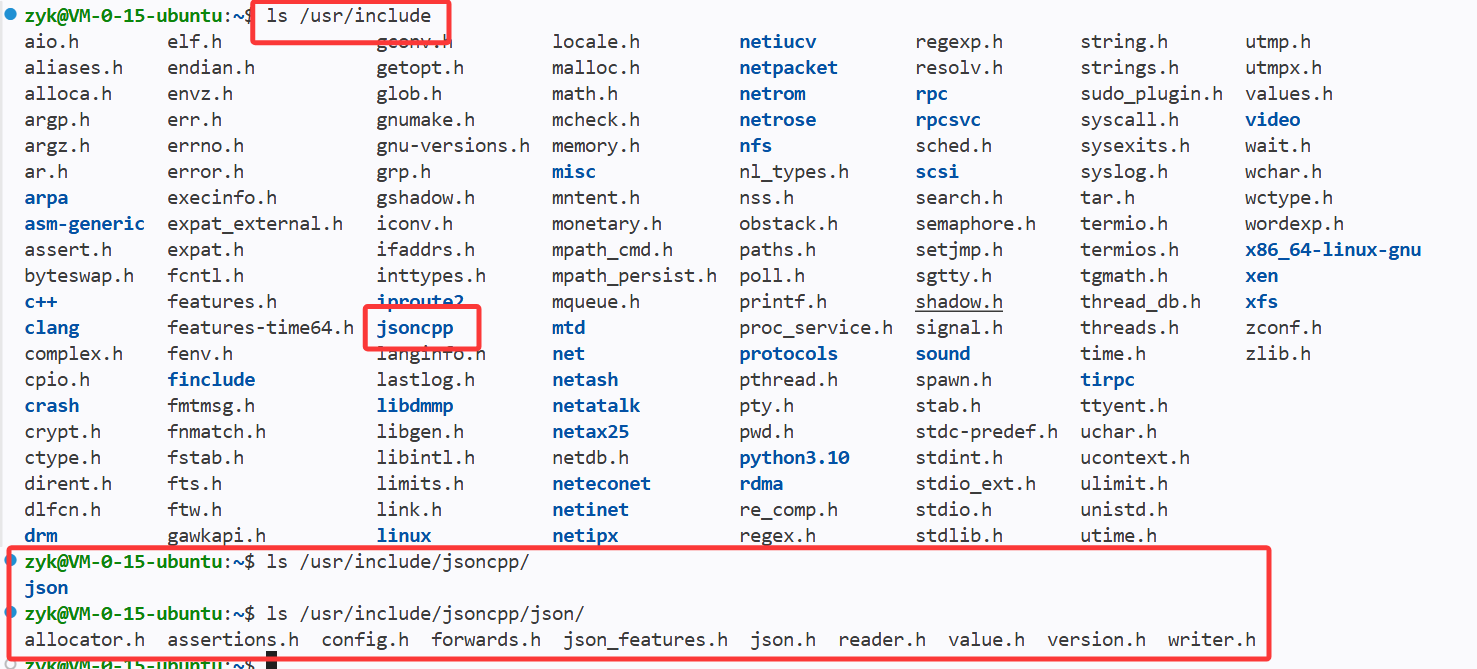

头文件：

在这里插入图片描述

当然，这是一个第三方库，在g++编译时需要手动链接-ljsoncpp

简单的使用方法演示：

#include <iostream>
#include <string>
#include <jsoncpp/json/json.h>
#include <jsoncpp/json/reader.h>
#include <jsoncpp/json/writer.h>

int main()
{
// 1. 构造Json核心类型Value，所有要处理数据都会先存放在这个对象里，支持几乎所有类型数据
Json::Value root;
root["name"] = "zhangsan";
root["age"] = 18;
root["height"] = 178;

// 2. 序列化, 将Json::Value类型对象转换为一个Json字符串，有多种做法:
// ver1:
// Json::StreamWriterBuilder wbuilder;
// std::unique_ptr<Json::StreamWriter> swriter(wbuilder.newStreamWriter());
// std::stringstream ss;
// swriter->write(root, &ss);
// std::cout << ss.str() <<std::endl;

// ver2:
// Json::FastWriter writer;
// std::string json_s = writer.write(root);
// std::cout << json_s << std::endl;

// ver3: 以这种方法为例演示
Json::StyledWriter writer;
std::string json_s = writer.write(root);
std::cout << json_s << std::endl;

// 将Json字符串通过网络发送。假设这里已经完成
// 3. 反序列化
Json::Reader reader;
Json::Value root1;
bool ret = reader.parse(json_s, root1); // 将Json字符串解析到root1对象中
if(!ret)
{
std::cerr << "解析失败" << std::endl;
exit(1);
}

// 因为协议是双方约定好的，收数据方一定知道有什么成员
std::string name = root1["name"].asString();
int age = root1["age"].asInt();
int height = root1["height"].asInt();

std::cout << "name: " << name << std::endl;
std::cout << "age: " << age << std::endl;
std::cout << "height: " << height << std::endl;

return 0;
}

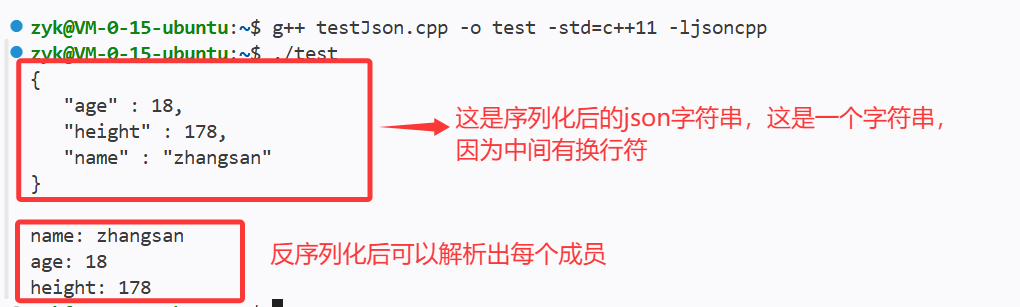

在这里插入图片描述

三、以实现一个网络计算器为例

完整项目代码已提交在我的github仓库中

1. 项目结构

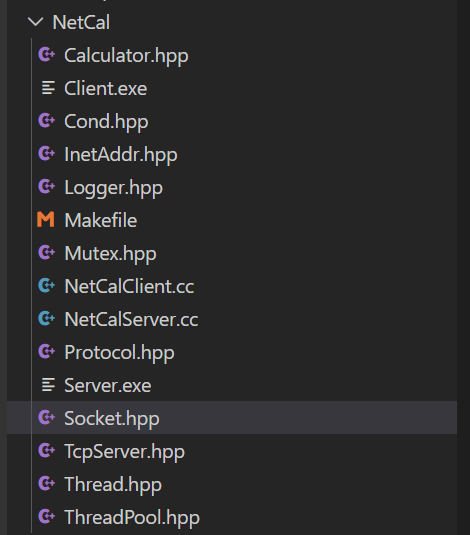

完整项目文件结构：

在这里插入图片描述

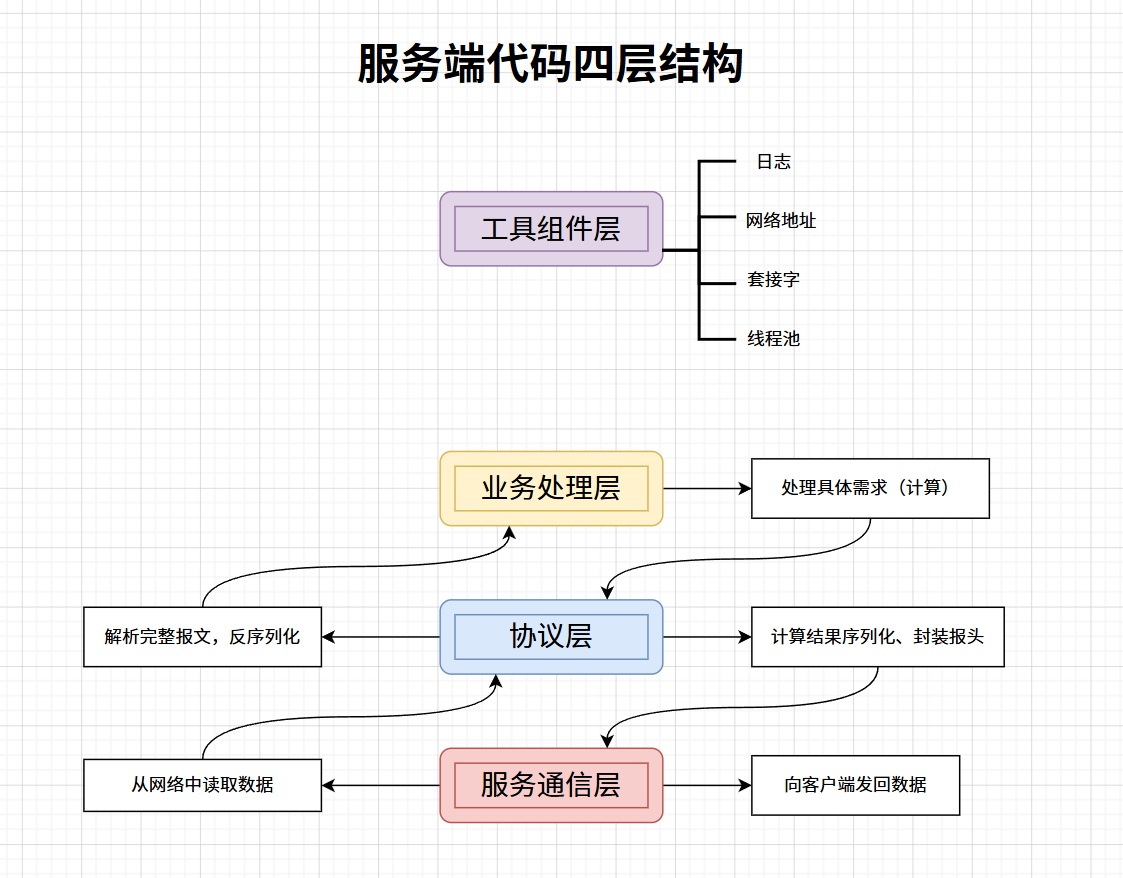

这个项目的逻辑，可以划分为如下层次：

在这里插入图片描述

其中，核心三层正好对应着OSI模型的前三层！

业务处理层 -> 应用层
协议层 -> 表示层
服务通信层 -> 会话层

好的软件工程设计，和OSI模型背后的 “分层解耦” 思想，在网络场景下不谋而合。这也侧面体现OSI模型其实设计非常好！

2. 核心代码

首先，我们可以把套接字封装成类，便于使用。由于UDP套接字和TCP套接字有很多接口是相似的，我们这里引入一种设计模式“模版方法模式”，将普通套接字设计为基类，具体协议套接字类继承为子类：

// Socket.hpp
#pragma once
#include "InetAddr.hpp"
#include "Logger.hpp"
#include <memory>
#include <netinet/in.h>
#include <string>
#include <sys/socket.h>
#include <sys/types.h>
#include <unistd.h>

const int gbacklog = 16;

// 设计模式, 模版方法模式
class Socket
{
public:
~Socket() {}

protected:
virtual void CreateSocket() = 0;
virtual void BindSocket(uint16_t port) = 0;
virtual void ListenSocket() = 0;

public:
// Tcp服务端创建套接字方法
void BuildTcpServerSock(uint16_t port)
{
CreateSocket();
BindSocket(port);
ListenSocket();
}

// Tcp客户端创建套接字方法
void BuildTcpClientSock()
{
CreateSocket();
}

virtual std::shared_ptr<Socket> Accept(InetAddr* clientaddr) = 0;
virtual int Sockfd() = 0;
virtual int Recv(std::string* out) = 0;
virtual int Send(const std::string& in) = 0;
virtual void Close() = 0;
virtual bool Connect(InetAddr& addr) = 0;

// 今天我们只使用TCP实现，UDP不考虑了
// void BuildUdpServerSock(uint16_t port)
// {
// CreateSocket();
// BindSocket(port);
// }
};

// class UdpSocket : public Socket
// {…}

class TcpSocket : public Socket
{
public:
TcpSocket(int sockfd = –1) : _sockfd(sockfd) {}

~TcpSocket() {}

void CreateSocket() override
{
_sockfd = socket(AF_INET, SOCK_STREAM, 0);
if (_sockfd < 0)
{
LOG(LogLevel::FATAL) << "creat socket error";
exit(1);
}
}

void BindSocket(uint16_t port) override
{
InetAddr addr(port);
if (bind(_sockfd, addr.GetNetAddress(), addr.Len()) != 0)
{
LOG(LogLevel::FATAL) << "bind socket error";
exit(1);
}
}

void ListenSocket() override
{
if (listen(_sockfd, gbacklog) != 0)
{
LOG(LogLevel::FATAL) << "listen socket error";
exit(1);
}
}

std::shared_ptr<Socket> Accept(InetAddr* clientaddr) override
{
struct sockaddr_in addr;
socklen_t len = sizeof(addr);
int sockfd = accept(_sockfd, (struct sockaddr*)&addr, &len);
if (sockfd < 0)
{
LOG(LogLevel::WARNING) << "accpet error";
return nullptr;
}
*clientaddr = addr;
return std::make_shared<TcpSocket>(sockfd);
}

int Sockfd() override
{
return _sockfd;
}

int Recv(std::string* out) override
{
char inbuffer[1024];
ssize_t n = recv(_sockfd, inbuffer, sizeof(inbuffer) – 1, 0);
if (n > 0)
{
inbuffer[n] = 0;
*out += inbuffer;
}
return n;
}

int Send(const std::string& in) override
{
return send(_sockfd, in.c_str(), in.size(), 0);
}

void Close() override
{
if (_sockfd >= 0)
{
close(_sockfd);
_sockfd = –1;
}
}

bool Connect(InetAddr& addr) override
{
int n = connect(_sockfd, addr.GetNetAddress(), addr.Len());
if (n < 0)
{
return false;
}
return true;
}

private:
int _sockfd;
};

服务器通信方法模块：

// TcpServer.hpp
#pragma once
#include "InetAddr.hpp"
#include "Logger.hpp"
#include "Socket.hpp"
#include "ThreadPool.hpp"
#include <functional>
#include <memory>
#include <string>

using task_t = std::function<void()>;

static const uint16_t gport = 8888;
using Hander_t = std::function<std::string(std::string&)>;

class TcpServer
{
public:
TcpServer(Hander_t handler, uint16_t port = gport)
: _port(port), _handler(handler), _listensock(std::make_unique<TcpSocket>())
{
_listensock->BuildTcpServerSock(port);
LOG(LogLevel::INFO) << "create listen socket success: " << _listensock->Sockfd();
}

void Start()
{
while (1)
{
InetAddr clientaddr;
auto sockfd = _listensock->Accept(&clientaddr);
if (!sockfd)
{
continue;
}
LOG(LogLevel::INFO) << "accept client success, sockfd: " << sockfd->Sockfd();

// 处理通信任务可以多进程、多线程、线程池，这里使用线程池
// 将通信任务放入线程池
ThreadPool<task_t>::Instance()->Enqueue([this, sockfd, clientaddr]() -> void
{ this->serviceIO(sockfd, clientaddr); });
}
}

~TcpServer()
{
_listensock->Close();
}

private:
void serviceIO(std::shared_ptr<Socket> sockfd, const InetAddr& clientaddr)
{
std::string inbuffer, outbuffer;
while (1)
{
int n = sockfd->Recv(&inbuffer);
if (n <= 0)
{
LOG(LogLevel::WARNING) << "recv, client quit: " << clientaddr.ToString();
break;
}
LOG(LogLevel::INFO) << "inbuffer:\\n" << inbuffer;

// 处理获取的数据流，返回需要发回的数据流
outbuffer += _handler(inbuffer);
if (outbuffer.empty())
{
continue;
}
LOG(LogLevel::INFO) << "outbuffer:\\n" << outbuffer;

n = sockfd->Send(outbuffer);
// 每次发送完的内容清空
outbuffer.clear();
if (n < 0)
{
LOG(LogLevel::WARNING) << "send, client quit: " << clientaddr.ToString();
break;
}
}
sockfd->Close();
}

private:
uint16_t _port;
std::unique_ptr<Socket> _listensock;
Hander_t _handler;
};

协议内容模块：

// Protocol.hpp
#pragma once
#include "Logger.hpp"
#include <functional>
#include <jsoncpp/json/json.h>
#include <jsoncpp/json/reader.h>
#include <jsoncpp/json/value.h>
#include <jsoncpp/json/writer.h>
#include <string>

// 请求报文
// 一个请求,形如x+y,由三个成员组成
class Request
{
public:
Request() {}

Request(int x, int y, char oper) : _x(x), _y(y), _oper(oper) {}

// 序列化
void Serialize(std::string* out)
{
Json::Value root;
root["x"] = _x;
root["y"] = _y;
root["oper"] = _oper;

Json::FastWriter writer;
*out = writer.write(root);
}

// 反序列化
void Deserialize(std::string& in)
{
Json::Value root;
Json::Reader reader;
if (!reader.parse(in, root))
{
LOG(LogLevel::WARNING) << "Json parse error";
return;
}

_x = root["x"].asInt();
_y = root["y"].asInt();
_oper = root["oper"].asInt();
}

int Getx() const
{
return _x;
}

int Gety() const
{
return _y;
}

char Getoper() const
{
return _oper;
}

private:
int _x;
int _y;
char _oper;
};

// 应答报文
// 一个应答,需要包含运算结果和错误标志(如除零等错误)
class Response
{
public:
Response() {}

Response(const std::string& res, int code) : _res(res), _code(code) {}

// 序列化
void Serialize(std::string* out)
{
Json::Value root;
root["res"] = _res;
root["code"] = _code;

Json::FastWriter writer;
*out = writer.write(root);
}

// 反序列化
void Deserialize(std::string& in)
{
Json::Value root;
Json::Reader reader;
if (!reader.parse(in, root))
{
LOG(LogLevel::WARNING) << "Json parse error";
return;
}

_res = root["res"].asString();
_code = root["code"].asInt();
}

std::string Getres() const
{
return _res;
}

int Getcode() const
{
return _code;
}

private:
std::string _res;
int _code;
};

// 协议类，需要包含封装方法、解包方法、分析报文方法
// 我们的协议，约定报文格式为: "有效载荷长度/r/n序列化json字符串/r/n"
const std::string gsep = "\\r\\n";

// 需要提供怎么处理请求和应答的业务方法函数, 服务端需要知道怎么处理请求并返回应答，客户端需要知道怎么处理应答
using HanderRequest_t = std::function<Response(Request&)>;
using HanderResponse_t = std::function<void(Response&)>;

class Protocol
{
public:
Protocol(HanderRequest_t handler_request) : _handler_request(handler_request) {}

Protocol(HanderResponse_t handler_response) : _handler_response(handler_response) {}

// 封装报文方法
std::string Packet(const std::string& json_string)
{
// "有效载荷长度/r/n序列化json字符串/r/n"
return std::to_string(json_string.size()) + gsep + json_string + gsep;
}

// 解包方法
// packet表示当前读到的字符串
// 如果能在packet中读到一个完整报文，返回1。否则返回0.读到的json串记录到第二个参数中
// 如果出现其他错误，返回-1
int Unpack(std::string& packet, std::string* json_string)
{
if (packet.empty())
{
return 0;
}
if (json_string == nullptr)
{
return –1;
}

// 首先提取报头，报头代表有效载荷长度
auto pos = packet.find(gsep);
if (pos == std::string::npos)
{
return 0;
}

std::string lenstr = packet.substr(0, pos);
int len = std::stoi(lenstr);
int total_len = lenstr.size() + len + 2 * gsep.size();

// 如果当前packet长度小于这条报文总长，肯定读不到; 反之则能
if (packet.size() < total_len)
{
return 0;
}

*json_string = packet.substr(pos + gsep.size(), len);
packet.erase(0, total_len);
return 1;
}

// 分析请求
// 如果读到不是完整的报文，什么都不做，继续读取
// 如果读到了完整的报文，交给计算函数处理
std::string ParseRequest(std::string& inbuffer)
{
// 如果能读到多个请求报文，都处理完再一次性返回所有的应答报文
std::string result;

while (1)
{
// 1. 获取请求json字符串, 解包
std::string json_string;
int n = Unpack(inbuffer, &json_string);
if (n < 0)
{
LOG(LogLevel::WARNING) << "nullptr error";
return std::string();
}
if (n == 0)
{
// 读不到更多报文了
LOG(LogLevel::INFO) << inbuffer << "parse done";
return result;
}
if (n == 1)
{
LOG(LogLevel::INFO) << "json_string:\\n" << json_string;
LOG(LogLevel::INFO) << "inbuffer:\\n" << inbuffer;

// 现在，有了一个完整的json串，是一个请求
// 2. 请求反序列化
Request req;
req.Deserialize(json_string);

// 3. 业务处理。我协议层不知道怎么处理，交给业务处理层，只要返回一个应答就行了
Response resp;
resp = _handler_request(req);

// 4. 应答序列化
std::string resp_json_string;
resp.Serialize(&resp_json_string);

// 5. 添加报头
result += Packet(resp_json_string);
}
}
}

std::string ParseResponse(std::string& inbuffer)
{
while (1)
{
// 1. 获取应答json字符串, 解包
std::string json_string;
int n = Unpack(inbuffer, &json_string);
if (n < 0)
{
LOG(LogLevel::WARNING) << "nullptr error";
return std::string();
}
if (n == 0)
{
// 读不到更多报文了
LOG(LogLevel::INFO) << inbuffer << "parse done";
return std::string();
}
if (n == 1)
{
// 2. 应答反序列化
Response resp;
resp.Deserialize(json_string);

// 3. 业务处理，我协议层不知道怎么处理应答，回调函数
_handler_response(resp);
}
}
}

private:
HanderRequest_t _handler_request;
HanderResponse_t _handler_response;
};

计算器模块：

// Calculator.hpp
#pragma once
#include "Protocol.hpp"
#include <string>
class Calculator
{
public:
Response Execute(const Request& req)
{
int x = req.Getx();
int y = req.Gety();
char oper = req.Getoper();

int res = 0;
int code = 0;
switch (oper)
{
case '+':
res = x + y;
break;
case '-':
res = x – y;
break;
case '*':
res = x * y;
break;
case '/':
if (y == 0)
code = 1;
else
res = x / y;
break;
case '%':
if (y == 0)
code = 2;
else
res = x % y;
break;
default:
code = 3;
break;
}
std::string res_string = "error";
if (code == 0)
{
res_string = std::to_string(x) + oper + std::to_string(y) + '=' + std::to_string(res);
}
Response resp(res_string, code);
return resp;
}
};

服务端主函数：

// NetCalServer.cc
#include "Calculator.hpp"
#include "Protocol.hpp"
#include "TcpServer.hpp"
#include <iostream>
#include <memory>
#include <string>

int main(int argc, char* argv[])
{
if (argc != 2)
{
std::cerr << "./Server.exe port" << std::endl;
return 1;
}
uint16_t port = std::stoi(argv[1]);

// 定义计算器对象
std::unique_ptr<Calculator> cal = std::make_unique<Calculator>();

// 定义协议对象
std::unique_ptr<Protocol> protocol = std::make_unique<Protocol>(
[&cal](Request& req) -> Response
{
return cal->Execute(req);
}
);

// 定义服务器对象
std::unique_ptr<TcpServer> tsvr = std::make_unique<TcpServer>(
[&protocol](std::string& inbuffer)->std::string
{
return protocol->ParseRequest(inbuffer);
},
port
);

// 启动
tsvr->Start();

return 0;
}

客户端主函数：

// NetCalClient.cc
#include "InetAddr.hpp"
#include "Protocol.hpp"
#include "Socket.hpp"
#include <iostream>
#include <memory>
#include <string>

int main(int argc, char* argv[])
{
if (argc != 3)
{
std::cerr << "Client.exe ip port" << std::endl;
return 1;
}
std::string server_ip = argv[1];
uint16_t server_port = std::stoi(argv[2]);
InetAddr serveraddr(server_port, server_ip);

std::unique_ptr<Socket> socket = std::make_unique<TcpSocket>();
socket->BuildTcpClientSock();
bool n = socket->Connect(serveraddr);
if (!n)
{
std::cerr << "connect error: " << serveraddr.ToString() << std::endl;
return 2;
}

Protocol protocol([](Response& resp){
std::cout << "result: " << resp.Getres() << '[' << resp.Getcode() << ']' << std::endl;
});

std::string inbuffer;
while(1)
{
// 攒三次数据再发送
std::string outbuffer;
for(int i = 0; i < 3; i++)
{
int x, y;
char oper;
std::cout << "输入x:" << std::endl;
std::cin >> x;
std::cout << "输入y:" << std::endl;
std::cin >> y;
std::cout << "输入oper:" << std::endl;
std::cin >> oper;

// 定义请求对象
Request req(x, y, oper);

// 序列化
std::string req_json;
req.Serialize(&req_json);

// 添加报头
std::string send_req = protocol.Packet(req_json);
outbuffer += send_req;
}
std::cout << '\\n' << outbuffer << std::endl;

// 发送请求
socket->Send(outbuffer);
// 接收应答
socket->Recv(&inbuffer);
// 解析应答
protocol.ParseResponse(inbuffer);
}
return 0;
}

Makefile文件：

.PHONY:all
all:Server.exe Client.exe

Server.exe:NetCalServer.cc
g++ -o $@ $^ -std=c++17 -ljsoncpp

Client.exe:NetCalClient.cc
g++ -o $@ $^ -std=c++17 -ljsoncpp

.PHONY:clean
clean:
rm -r Server.exe Client.exe

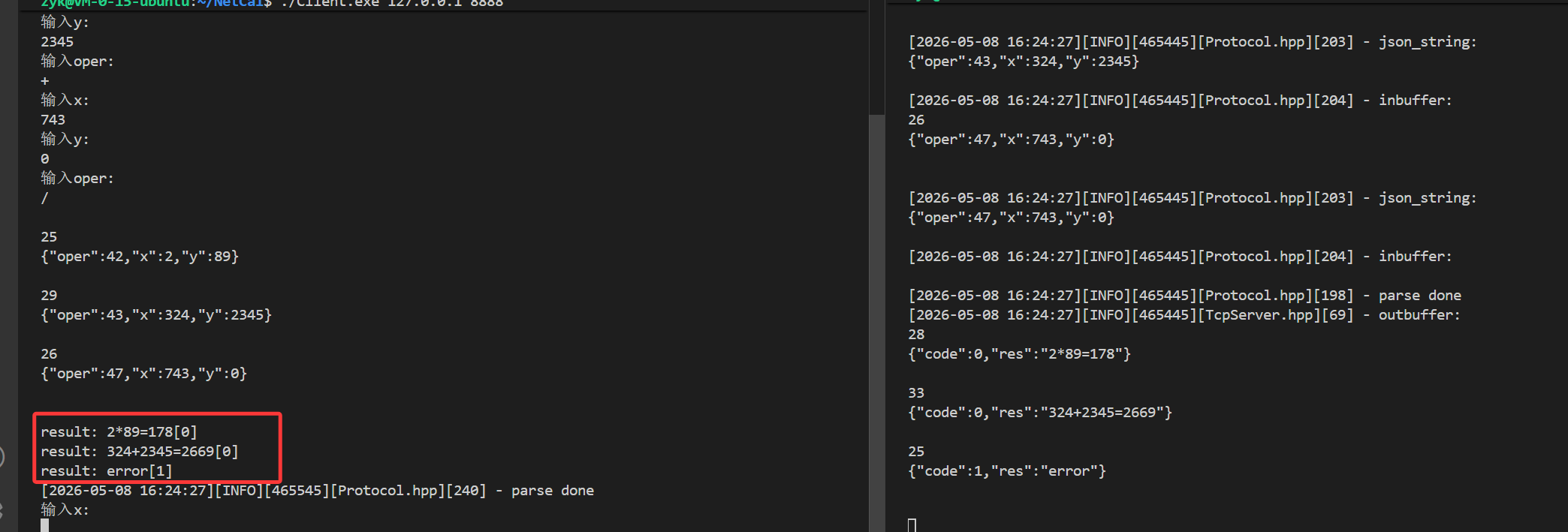

演示效果：

在这里插入图片描述没有问题！

本篇完，感谢阅读

【网络】应用层自定义协议——序列化和反序列化的概念与方法（Json），以一个网络计算器为例

文章目录

一、应用层协议的必要性

1. 什么是序列化和反序列化

2. TCP的收发缓冲区

二、序列化和反序列化的方法（json）

三、以实现一个网络计算器为例

1. 项目结构

2. 核心代码

相关推荐

评论抢沙发

热门标签

热门文章

最新文章

归档

分类

文章目录

一、应用层协议的必要性

1. 什么是序列化和反序列化

2. TCP的收发缓冲区

二、序列化和反序列化的方法（json）

三、以实现一个网络计算器为例

1. 项目结构

2. 核心代码

相关推荐

评论 抢沙发

热门标签

热门文章

最新文章

归档

分类

评论抢沙发
