嵌入式开发笔记：SPI通讯协议精讲——从片选配置到电夹爪案例

嵌入式开发笔记：SPI通讯协议精讲——从片选配置到电夹爪实战

文章目录

• 嵌入式开发笔记：SPI通讯协议精讲——从片选配置到电夹爪实战
• • @[toc]
  • 1. 前言：为什么SPI是嵌入式开发者的必修课
  • 2. SPI总线基础：四根线背后的故事
  • • 2.1 四根信号线
    • 2.2 一主多从的拓扑结构
  • 3. SPI的四种工作模式：CPOL与CPHA
  • • 3.1 CPOL：时钟极性
    • 3.2 CPHA：时钟相位
    • 3.3 四种模式组合
  • 4. 片选（CS）配置：SPI的灵魂所在
  • • 4.1 CS的本质：低电平有效
    • 4.2 硬件片选 vs 软件片选
    • 4.3 CS的时序要求
  • 5. 多从机场景下的片选方案设计
  • • 5.1 方案一：独立片选（推荐）
    • 5.2 方案二：菊花链（Daisy Chain）
    • 5.3 方案三：译码器扩展
  • 6. 实战案例：电夹爪的SPI通信与控制
  • • 6.1 系统架构
    • 6.2 通信协议设计
    • 6.3 片选配置要点
    • 6.4 代码示例
    • 6.5 常见问题与排查
  • 7. SPI调试心得：那些年踩过的坑
  • • 7.1 片选相关的坑
    • 7.2 时钟相关的坑
    • 7.3 调试工具推荐
  • 8. 总结

1. 前言：为什么SPI是嵌入式开发者的必修课

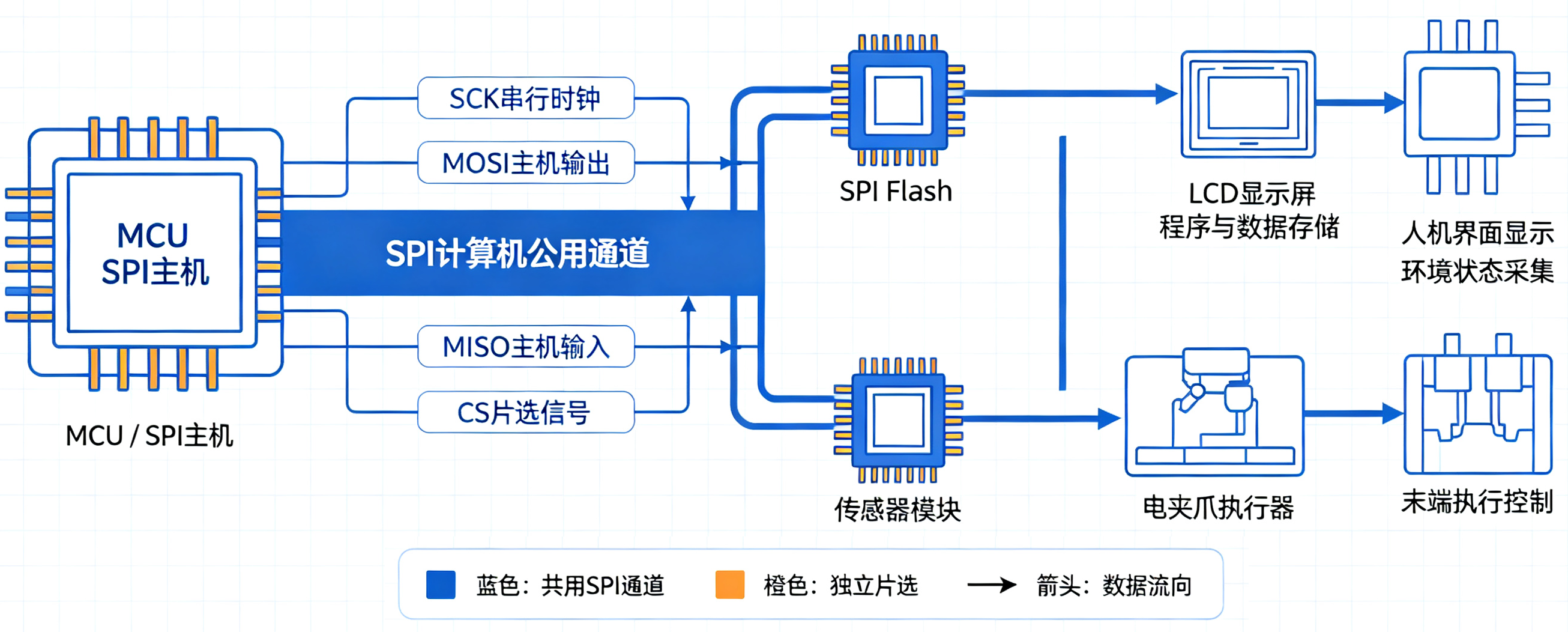

在嵌入式开发中，SPI（Serial Peripheral Interface）是最常用的高速同步串行通信协议之一。无论是Flash存储芯片、LCD显示屏、传感器模块，还是本文将要重点讲解的电夹爪，SPI都扮演着不可或缺的角色。

与I²C相比，SPI拥有更高的数据吞吐能力、更强的灵活性以及更低的协议复杂度。但正因为其灵活性，SPI的配置——尤其是片选（CS）信号的配置——往往成为新手工程师最容易栽跟头的地方。

本文将从一个实际项目视角出发，深入剖析SPI协议原理，重点讲解片选配置的种种细节，并以电夹爪控制为例，展示SPI在工业设备中的典型应用。

2. SPI总线基础：四根线背后的故事

SPI是一种全双工、同步的串行通信协议，由Motorola公司首创。其通信采用主从模式，一个主设备（Master）可以控制一个或多个从设备（Slave）。

2.1 四根信号线

标准的SPI接口由以下四根线组成：

SPI是全双工通信：在每个SCK周期，主设备向从设备发送一位数据的同时，也会接收从设备响应的一位数据。

2.2 一主多从的拓扑结构

在实际项目中，一个MCU往往需要连接多个SPI从设备。典型的一主多从拓扑如下：

• 共享总线：所有从设备并联SCK、MOSI、MISO三根线
• 独立片选：每个从设备有独立的CS引脚，由主设备分别控制

MCU (Master)
├── SCK ────────┬────────┬────────┐
├── MOSI ────────┼────────┼────────┤
├── MISO ◄───────┼────────┼────────┤
├── CS0 ────────► Flash │ │
├── CS1 ────────► LCD │ │
└── CS2 ────────► 电夹爪 │ │

SPI通信以CS线置低电平为开始信号，以CS线被拉高作为结束信号。当CS为高电平时，从设备与SPI总线断开连接，不响应任何通信。

3. SPI的四种工作模式：CPOL与CPHA

SPI的灵活性很大程度上体现在时钟极性（CPOL） 和时钟相位（CPHA） 这两个参数上。主设备和从设备必须工作在相同的模式下才能正常通信。

3.1 CPOL：时钟极性

CPOL决定SCK在空闲状态时的电平：

• CPOL = 0：SCK空闲时为低电平
• CPOL = 1：SCK空闲时为高电平

3.2 CPHA：时钟相位

CPHA决定数据在SCK的哪个边沿被采样：

• CPHA = 0：在SCK的第一个跳变沿采样数据
• CPHA = 1：在SCK的第二个跳变沿采样数据

3.3 四种模式组合

实际工程中，模式0和模式3最为常用。具体用哪种模式，必须查阅从设备的数据手册。

📌 配图位置：建议在此处插入一张“SPI四种模式时序对比图”。

4. 片选（CS）配置：SPI的灵魂所在

如果说SPI的四根线是一支乐队，那么CS就是指挥家——它决定了什么时候开始演奏、什么时候停止。片选配置不当，是整个SPI通信中最常见的故障根源。

4.1 CS的本质：低电平有效

SPI的CS信号通常是低电平有效：

• CS = 低电平：从设备被选中，开始响应SPI通信
• CS = 高电平：从设备未被选中，与总线断开

关键点：当从设备未被选中时，其MISO引脚必须设置为高阻态，否则会与总线上其他设备产生冲突。

4.2 硬件片选 vs 软件片选

片选控制方式分为两种：

硬件片选的“坑” ：有些MCU的SPI硬件CS在TX FIFO为空时会自动拉高，这会导致多字节连续传输时CS在帧间隙被意外释放。遇到这种情况，果断改用软件片选是最直接的解决方案。

软件片选的实现（以STM32 HAL库为例）：

// 片选拉低（选中从设备）
HAL_GPIO_WritePin(CS_GPIO_Port, CS_Pin, GPIO_PIN_RESET);

// SPI数据传输
HAL_SPI_TransmitReceive(&hspi, tx_data, rx_data, length, timeout);

// 片选拉高（释放从设备）
HAL_GPIO_WritePin(CS_GPIO_Port, CS_Pin, GPIO_PIN_SET);

💡 工程建议：在实际项目中，优先使用软件片选。虽然多写几行代码，但能避免很多硬件片选带来的时序问题，调试起来也更加直观。

4.3 CS的时序要求

不同从设备对CS的时序要求不同，通常需要关注：

• 建立时间：CS拉低到第一个SCK时钟到来之间的时间（通常>10ns）
• 保持时间：最后一个SCK时钟到CS拉高之间的时间（通常>20ns）
• CS释放延时：两次通信之间CS保持高电平的时间

调试技巧：用示波器或逻辑分析仪抓取CS、SCK、MOSI、MISO的波形，是排查SPI问题最有效的手段。

5. 多从机场景下的片选方案设计

当需要连接多个SPI从设备时，片选方案的设计就变得至关重要。

5.1 方案一：独立片选（推荐）

每个从设备分配一个独立的GPIO作为CS引脚。

优点：

• 时序清晰，各从设备互不干扰
• 响应迅速，实时性好
• 调试方便，可单独控制每个设备

缺点：

• 占用较多的GPIO引脚
• 当从设备数量很多时，GPIO可能不够用

代码示例（STM32）：

// SPI外设的MOSI、MISO、SCK正常使用
// 片选改用GPIO控制
#define CS_SLAVE1_PIN GPIO_PIN_1
#define CS_SLAVE1_PORT GPIOC
#define CS_SLAVE2_PIN GPIO_PIN_2
#define CS_SLAVE2_PORT GPIOC

// 选中从设备1
HAL_GPIO_WritePin(CS_SLAVE1_PORT, CS_SLAVE1_PIN, GPIO_PIN_RESET);
// 通信…
HAL_GPIO_WritePin(CS_SLAVE1_PORT, CS_SLAVE1_PIN, GPIO_PIN_SET);

5.2 方案二：菊花链（Daisy Chain）

所有从设备的CS连接在一起，数据从一个从设备串行传递到下一个。

优点：节省GPIO资源

缺点：

• 协议复杂，需要从设备支持菊花链模式
• 延迟累积，通信效率降低
• 一个设备故障会影响整个链路

适用场景：从设备数量多、GPIO资源紧张、且从设备本身支持菊花链的情况。

5.3 方案三：译码器扩展

当GPIO实在不够用时，可以使用3-8译码器（如74HC138）来扩展片选信号。

3个GPIO → 74HC138 → 8路CS输出

适用场景：从设备数量多（>5个）、且对实时性要求不极端苛刻的系统。

6. 实战案例：电夹爪的SPI通信与控制

电夹爪（电动夹爪）是工业自动化和机器人领域常见的末端执行器。现代电夹爪通常集成了无刷伺服系统、高精度力传感器，支持精密力、位混合控制。而SPI正是其内部控制器与主控MCU之间常用的通信方式之一。

6.1 系统架构

典型的电夹爪SPI控制系统架构如下：

主控MCU (Master)
│
├── SCK ────► 电夹爪控制器 (Slave)
├── MOSI ───► 电夹爪控制器
├── MISO ◄─── 电夹爪控制器
└── CS ────► 电夹爪控制器 (独立片选)
│
├── 电机驱动 (位置/速度/力矩控制)
├── 力传感器 (夹持力反馈)
└── 位置传感器 (开合位置反馈)

6.2 通信协议设计

电夹爪的SPI通信通常采用命令-响应模式，主控发送指令帧，电夹爪返回状态帧。

典型指令格式：

典型响应格式：

6.3 片选配置要点

在电夹爪的SPI通信中，片选配置尤为关键：

6.4 代码示例

// 电夹爪SPI通信示例（STM32 HAL库）

#define CLAW_CS_PORT GPIOC
#define CLAW_CS_PIN GPIO_PIN_1

// 发送指令并读取响应
uint8_t claw_send_command(uint8_t cmd, uint16_t param, uint8_t *response, uint8_t resp_len)
{
uint8_t tx_buf[4];
uint8_t rx_buf[4];

// 组装指令
tx_buf[0] = cmd;
tx_buf[1] = (param >> 8) & 0xFF;
tx_buf[2] = param & 0xFF;
tx_buf[3] = cmd + tx_buf[1] + tx_buf[2]; // 简单校验

// 软件片选：拉低CS，选中电夹爪
HAL_GPIO_WritePin(CLAW_CS_PORT, CLAW_CS_PIN, GPIO_PIN_RESET);

// 等待一小段时间满足CS建立时间
delay_us(10);

// SPI收发数据
HAL_SPI_TransmitReceive(&hspi1, tx_buf, rx_buf, 4, 100);

// 软件片选：拉高CS，释放电夹爪
HAL_GPIO_WritePin(CLAW_CS_PORT, CLAW_CS_PIN, GPIO_PIN_SET);

// 复制响应数据
if (response && resp_len > 0) {
memcpy(response, rx_buf, (resp_len < 4) ? resp_len : 4);
}

return rx_buf[0]; // 返回状态码
}

// 控制电夹爪闭合（带夹持力设置）
uint8_t claw_close(uint16_t force)
{
return claw_send_command(0x02, force, NULL, 0);
}

// 读取电夹爪状态
uint8_t claw_get_status(uint16_t *position, uint8_t *force)
{
uint8_t response[4];
uint8_t status = claw_send_command(0x04, 0, response, 4);

if (status == 0x00) {
*position = (response[1] << 8) | response[2];
*force = response[3];
}
return status;
}

6.5 常见问题与排查

7. SPI调试心得：那些年踩过的坑

在多年的嵌入式开发中，SPI调试积累了一些“血泪经验”，分享给大家：

7.1 片选相关的坑

7.2 时钟相关的坑

7.3 调试工具推荐

• 逻辑分析仪：查看CS、SCK、MOSI、MISO的完整时序，是SPI调试的“眼睛”
• 示波器：观察信号质量（上升沿、下降沿、毛刺）
• 环回测试：将MOSI与MISO短接，自发自收，验证SPI硬件是否正常

8. 总结

SPI协议虽然只有四根线，但其中的门道却不少。本文从SPI的基础原理出发，重点讲解了片选（CS）信号的配置与管理，这是SPI通信中最关键也最容易出问题的环节。

核心要点回顾：

SPI的配置看起来简单，但每一个细节——从CS的拉低时机到SCK的空闲电平——都可能影响通信的成败。希望本文能帮助你在实际项目中少走弯路，让SPI通信“一次成功”。

📚 参考资料

• CiA DS402 CANopen驱动与运动控制设备行规
• SPI协议标准文档（Motorola）
• 各品牌MCU参考手册与电夹爪产品数据手册

本文为嵌入式开发笔记系列文章，如有疑问或建议，欢迎在评论区留言讨论。
