linux内核驱动开发

Linux内核基本知识

Linux 驱动的分类

• 字符设备驱动 — 鼠标/键盘，在对应 /dev 目录下有设备文件

• 网络设备驱动 — 网卡，使用 ifconfig 进行配置

• 块设备驱动 — eMMC、SD卡

最基本框架

#include <linux/init.h>
#include <linux/module.h>

// 驱动入口函数
static int hello_init(void)
{
return 0;
}

// 驱动出口函数
static void hello_exit(void)
{
return;
}

module_init(hello_init); // 告诉Linux，这个驱动入口函数是那个装载入口函数
module_exit(hello_exit); // 告诉Linux，这个驱动出口函数是那个装载出口函数

source insight === 只是代码阅读工具

驱动代码从下向上读

调试硬件

之前学硬件开发（功能开发 功能和你业务代码是杂糅在一起 比如你要开灯 串口通信 + led的控制 + 自定义协议 + 解析协议实现对应的 led的控制）单片机
裸机 ==== 寄存器操作
hal库操作 ==== cubmx hal库函数
freeRTOS实时操作系统
linux驱动开发
1、只给应用层提供对应操作硬件设备的接口，具体怎么实现什么功能怎么使用应用层管理 美颜相机（只给你提供相机接口（打开 读取 关闭））
Linux一切皆文件 /对应设备文件，/dev 去操作对应的硬件设备
2、Linux可以是开发 多任务去访问设备

Samba远程链接虚拟机

内核编译

由于驱动的代码是在内核层运行的；但是gcc是在应用层运行的；所以gcc不能编译驱动代码

所以要用linux源码的编译系统Makefile编译

内核编译思想： Linux 内核源码的编译系统可以编译我们编写的模块代码。

两种方式：

第一种（产品发布阶段）

把自己写的驱动源码拷贝到Linux内核源码树下，进行对应的配置编译，编译进内核。

通过编写Makefile和Kconfig文件，并执行make menuconfig配置界面来选择是否将驱动编译进内核。

第二种（产品研发阶段）

自己编译Makefile，然后利用Linux内核的编译系统，编译自己的模块代码。

Makefile告诉内核编译系统怎么编译你的.c源码，内核编译系统根据内核源码树里的规则和配置，最终生成一个可以在ARM开发板上加载的.ko驱动模块文件。

模块的内核编译makefile文件讲解

在linux编译系统（Makefile）里面KERNELRELEASE第一次调用的时候不赋值；第二次调用的时候才赋值;

ifeq ($(KERNELRELEASE),) 用于判断当前是否处于内核构建系统的第二次调用：如果 KERNELRELEASE 为空，说明是第一次被用户手动调用，此时执行主机端配置（如指定交叉编译工具链和目标平台）；若不为空，则说明已被内核构建系统调用，此时执行模块编译（obj-m）。

KERNELRELEASE当前正在编译的内核版本号字符串（如 5.15.0-91-generic），用于标识模块编译目标的内核源码树版本。

我们写的makefile会被两次调用；

第一次我们在终端执行make的时候makefile被第一次调用；

第二次调用是linux编译系统调用我们写的makefile；

第二次调用是由 make -C $(BUILD_SYSTEM) M=$(MODULE_PATH) modules 这条命令触发的，它会进入内核源码树的 Makefile，而内核的 Makefile 会递归调用当前目录的 Makefile 来编译具体的模块目标（obj-m），所以第二次是内核构建系统主动、自动地重新读取并执行你的 Makefile。

所以通过KERNELRELEASE来判断是第一次还是第二次调用

自己编译的Makefile如下：

ifeq ($(KERNELRELEASE),)
ARM_BUILD_SYSTEM=/home/hqyj/fs4412/linux.3.14/linux-3.14
X86_BUILD_SYSTEM=/lib/modules/$(shell uname -r)/build
MODULE_PATH=$(shell pwd)

arm_module:
make -C $(ARM_BUILD_SYSTEM) M=$(MODULE_PATH) ARCH=arm CROSS_COMPILE=arm-linux- modules

x86_module:
make -C $(X86_BUILD_SYSTEM) M=$(MODULE_PATH) modules

clean:
make -C $(ARM_BUILD_SYSTEM) M=$(MODULE_PATH) clean
make -C $(X86_BUILD_SYSTEM) M=$(MODULE_PATH) clean

install:
cp ./Hello-driver.ko ~/fs4412/rootfs/
else
obj-m = Hello-driver.o //新的驱动只需要改这里
endif

虚拟机（也是linux系统）的内核源码的编译系统在 /lib/modules/$(uname -r)/build 目录下，它是一个指向内核源码树的符号链接。

uname -r 来获取当前内核版本号

modules 是 Makefile 里的一个编译目标，执行它告诉编译系统只生成内核模块（.ko文件），而不是编译整个内核。

驱动模块操作指令

sudo insmod hello-driver.ko安装驱动文件

dmesg：查看驱动；用于查看内核日志，可以查看驱动运行过程中通过 printk 打印的信息，适用于调试

sudo dmesg -c：清除内核日志

sudo rmmod hello-driver卸载驱动文件

lsmod：列出当前有哪些驱动；用于列出当前已加载的驱动模块，查看驱动是否成功加载；

modinfo hello-driver.ko 查看驱动的信息；用于查看驱动文件（.ko）本身携带的元信息（如作者、许可证、设备别名等），无需加载即可查询。

编译内核操作系统

make ARCH=arm exynos_defconfig        //导入配置；会清除菜单里面的配置

make menuconfig

make ARCH=arm CROSS_COMPILE=arm-linux- uImage

驱动传参

作用

1.设置驱动相关参数；比如设置缓冲区大小

2.设置完全校验；防止驱动被盗用

方法

1.传递普通的参数

module_param(name, type, perm);

name: 传递的进去的名称
type: 类型
perm: 参数读写的权限 (S_IRUSR) (可以进去看一下 /sys/module/驱动名/parameters/)

static int a = 0;
static char *my_char = "a"; //对于字符来说只能传字符指针
static int count = 0;
static int number[10];
module_param(a, int, 0644);
module_param(my_char, charp, 0644);

insmod hello.ko a=1

2.传递数组

module_param_array(name, type, nump, perm);

name: 传递的进去的名称
type: 类型
nump: 实际传入进去的参数个数
perm: 参数读写的权限 (S_IRUSR) (可以进去看一下 /sys/module/驱动名/parameters/)

module_param_array(number, int, &count, 0644);

字符设备驱动框架

字符设备和块设备会生成设备文件

应用层操作设备文件从而操作硬件设备；通过linux提供的框架将open和硬件接口联系

对于应用层和接口

函数接口通过函数指针来规定返回值和参数规定死；上层代码只认这个，底层通过注册回调函数来填充实现，调用时通过指针间接执行，从而实现接口标准化、逻辑解耦和硬件抽象。

// 1. 规定接口（函数指针类型）
typedef int (*key_operation_t)(int key_code, int value);

// 2. 上层框架只认这个接口
struct key_driver {
key_operation_t report_key; // 函数指针作为接口
};

// 3. 底层驱动实现具体功能（回调函数）
int my_key_report(int key_code, int value) {
printk("Key %d = %d\\n", key_code, value);
return 0;
}

// 4. 注册：把实现绑定到接口
struct key_driver drv;
drv.report_key = my_key_report; // 函数指针指向具体实现

// 5. 调用：硬件触发时通过函数指针调用
drv.report_key(1, 1); // 实际执行的是 my_key_report

对硬件来说只写操作设备的接口

由于对于上层来说只有设备文件；所以要设备文件和接口关联；通过linux设备框架来关联

函数接口通过结构体file_operations规定;里面存放了很多函数；

高类聚低耦合：把相关的紧密放一起（高内聚），不相关的别扯上关系（低耦合）

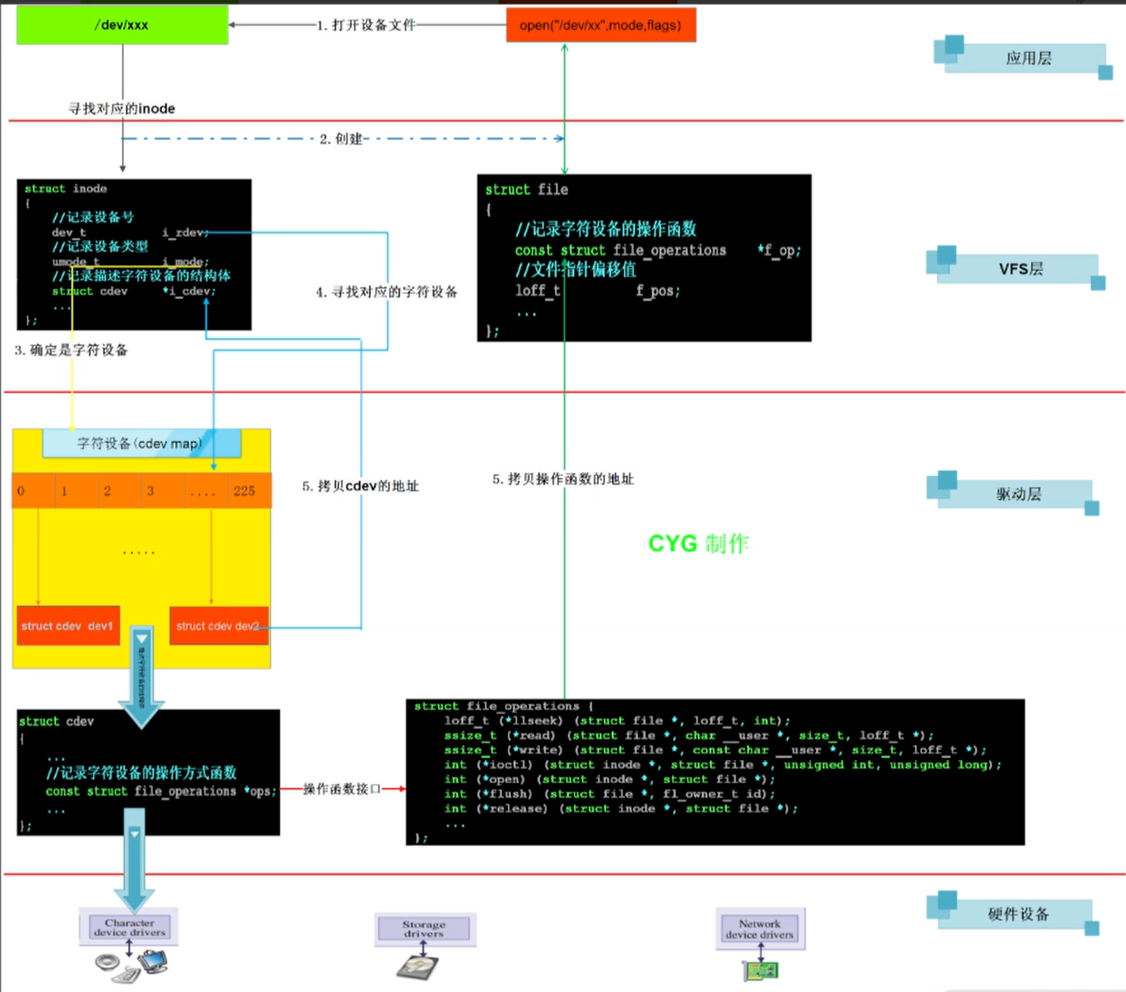

内核open设备文件的驱动查找流程

应用层范围，设备号就藏在设备文件中

创建设备文件

mknod 设备文件名 设备文件类型 主设备号 次设备号
mknod /dev/led c 77 0

内核用inode和file这两个结构体来记录信息为了方便查找，提高效率。

inode 这个结构体，第一次打开这个设备时，对应的 i_cdev 是没有值的，发现对应的指针为空，它就会通过设备号去查找，去找对应的底下的 cdev，找到之后会把对应的 cdev 的地址放到 i_cdev 中，第二次 open 打开这个设备文件的时候，对应的 i_cdev 已经记录了，就可以通过 i_cdev 找到。

我们对应打开文件之后，一般都是读写，那对应的 read 和 write 第一个参数都是文件描述符，你通过文件描述符找到的就是 file 结构体，从而找到 file_operations，如果没有file 这个结构体，需要重新找一遍，大大提高了对应的效率。

当驱动被加载时，它会向内核注册自己的主设备号和一组操作函数（file_operations）。当用户程序调用 open 打开 /dev 下的对应设备文件时，内核通过文件中的主设备号找到并绑定该驱动，之后用户程序对该文件描述符的读写操作，就会自动被内核转发到驱动注册的对应函数，从而实现对硬件的控制。

cdev

把写好的接口函数写入cdev里面去

cdev结构体:描述通用的字符设备结构体；不然一个设备一个结构体太占内存了

几个设备提供几个函数接口；然后把函数接口放到cdev结构体中

struct cdev {
struct kobject kobj; /* 内嵌内核对象，用于设备模型管理（sysfs、引用计数） */
struct module *owner; /* 指向拥有此设备的模块（通常为 THIS_MODULE），防止模块被卸载 */
const struct file_operations *ops; /* 文件操作函数集（open/read/write/ioctl 等），驱动核心接口 */
struct list_head list; /* 链表节点，用于将设备挂入内核全局链表或哈希表 */
dev_t dev; /* 设备号（主设备号 + 次设备号），唯一标识设备 */
unsigned int count; /* 次设备号数量，表示该设备占用的连续次设备号范围大小 */
};
//主要填充dev和ops

常见的内存分配函数

malloc 分配的空间"不连续"；虚拟地址连续，物理地址可能不连续

kmalloc 分配的空间"连续"；虚拟地址连续，物理地址也连续

┌─────────────────────────────────────┐ 高地址
│ 内核空间 │ ← 内核代码、数据、kmalloc分配在这里
│ (1GB on 32-bit Linux) │
├─────────────────────────────────────┤
│ 栈区 (Stack) │ ← 局部变量、函数调用
├─────────────────────────────────────┤
│ ｜ ｜ │
│ ｜ ｜ (内存映射区) │ ← mmap、共享库
│ ｜ ｜ │
├─────────────────────────────────────┤
│ 堆区 (Heap) │ ← malloc分配在这里（用户空间）
├─────────────────────────────────────┤
│ BSS段 │ ← 未初始化全局/静态变量
├─────────────────────────────────────┤
│ 数据段 (Data) │ ← 已初始化全局/静态变量
├─────────────────────────────────────┤
│ 代码段 (Text) │ ← 程序指令、只读
└─────────────────────────────────────┘ 低地址

devm_kzalloc 分配在内核空间的 slab 堆区，属于内核态内存，物理连续且自动管理生命周期。

devm_kzalloc 为 key 结构体分配并清零内存，且内存生命周期绑定到 pdev->dev，设备注销时自动释放。

设备号

设备号是内核查找cdev的唯一索引，主设备号标识设备类型，次设备号区分同类型的不同设备。

驱动的标识：设备号

• 12bit（主设备号）+ 20bit（次设备号）= 32bit

• 主设备号：标识一类设备

• 次设备号：为了区分同类设备的不同设备

驱动核心思想

向应用层的程序提供设备的操作函数接口；如何让应用层的程序找到底层驱动提供的接口

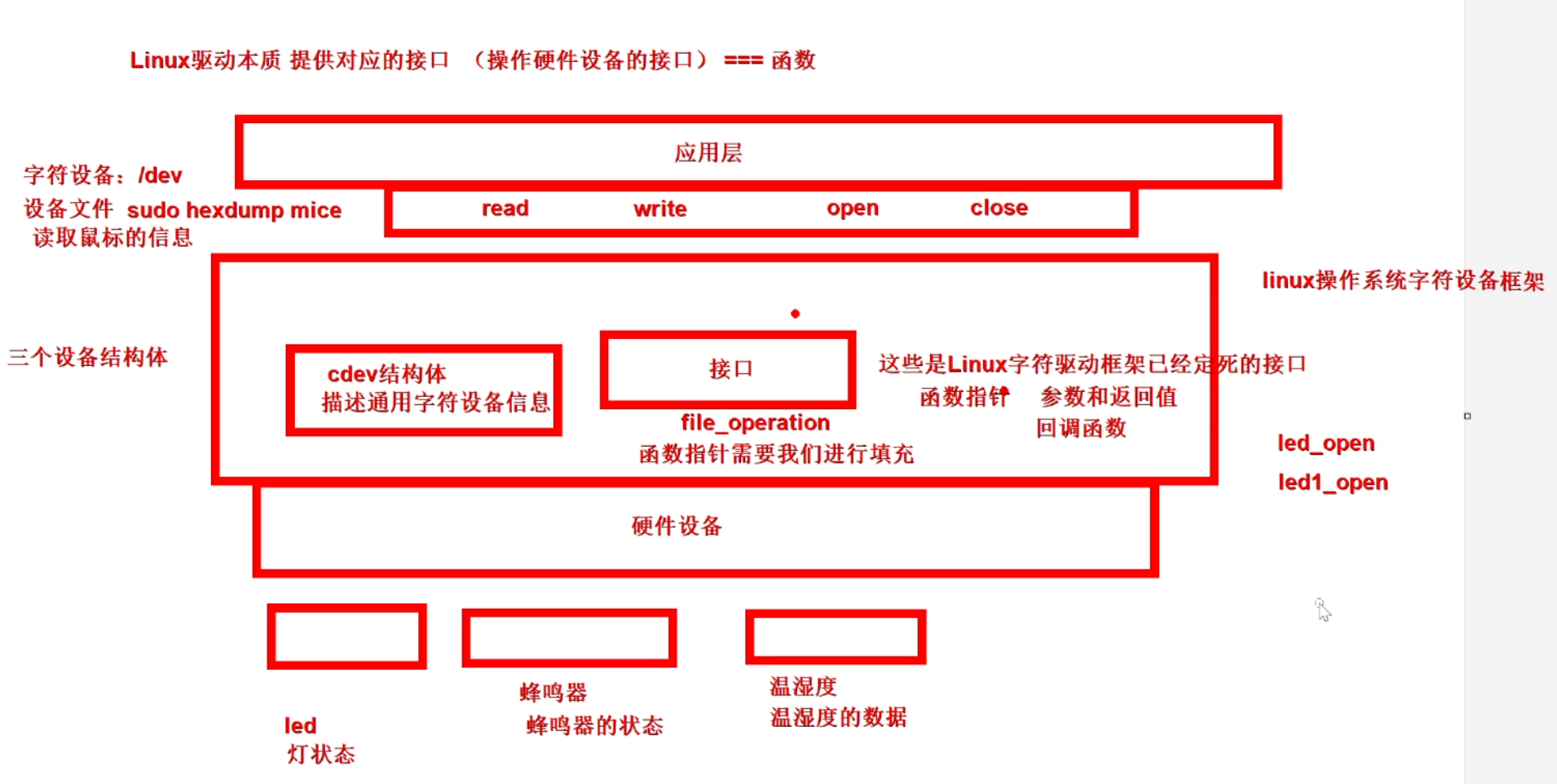

linux应用程序和驱动程序相互关系

底层写驱动的对应的本质：为上层提供接口，函数接口，硬件的函数接口。

向上层应用工程师提供函数接口的方法，函数怎么写？怎么规定写法

在c语言中函数指针来限制函数的写法

在c++有语法可以对子类函数接口来进行限制，多态的场合写的纯虚函数，父类定义纯虚函数，相当于规定“必须有这个功能”

总结：

我们写驱动就是给别人提供一种函数接口，给上层的工程师调用，但是上层工程师不知道我们今天给提供了什么接口函数，不知道函数名，调用不了，但是他必须要调用我们函数，这个时候能想到的就是函数指针。底层驱动把具体的函数地址赋值给这个指针，这样就能调用函数

内核发展

字符驱动框架

2.4 linux kernel 字符驱动框架

LED驱动缺点：
可移植性差，原因：驱动中包含了特定平台的硬件信息（华清板子 + ccynos4412芯片），如果是其他平台，硬件信息会有差异，所以驱动无法直接使用！

总线、设备、驱动框架

2.6 linux kernel 总线、设备、驱动框架

总线、设备、驱动 => 增加驱动的可扩展性和可移植性
将设备的信息从驱动中分离出来，我们需要在操作系统中，添加设备和驱动两部分。
设备中包含设备的信息（资源），驱动中包含的是操作设备函数接口。
为了让驱动最终能操作我们的硬件设备，我们在驱动中必须获取设备的信息（资源）。

设备驱动=设备+驱动；驱动中不再直接包含设备的信息

设备和驱动是分离的，它们都会向内核总线（如 platform 总线）注册。当任何一方（无论是设备先来，还是驱动先来）注册时，内核都会触发一次总线上的匹配扫描，寻找名称或ID匹配的对方。一旦匹配成功，操作系统就会自动调用驱动中实现的 probe 函数。

当设备和驱动匹配成功后，内核会将这个设备的详细信息（包括设备树解析出的资源、名称、ID等）封装成 platform_device 结构体，并通过 probe 函数的参数传递给驱动。

在 probe 函数里，开发者只需要使用操作系统提供的通用API（如 platform_get_resource、devm_clk_get 等），就能从匹配到的设备信息中获取硬件资源（地址、中断、GPIO等），而无需关心这些信息是如何被记录的。

设备与驱动匹配成功后，二者通过指针相互绑定（如 pdev->driver 指向驱动，drv->devices 链接设备），形成 “你中有我，我中有你” 的关联。

在Linux内核中，总线本质上是两个用于管理和匹配的链表，分别挂载着该总线上的设备和驱动；当设备或驱动注册时，内核通过总线遍历这两个链表进行匹配，匹配成功则调用驱动的probe函数。

设备树

cd /home/hqyj/fs4412/linux.3.14/linux-3.14/
vim arch/arm/boot/dts/exynos4412-fs4412.dts

驱动文件（.ko）从 NFS 根文件系统读取，所以更新后立即生效；设备树（.dtb）在 U-Boot 阶段从 eMMC/SD 卡分区读取，所以即使 NFS 目录中的 .dtb 文件更新了也不会生效。改用 TFTP 加载设备树即可解决

make dtbs 必须在 Linux 内核源码的根目录下执行； exynos4412-fs4412.dts 文件正好在这个源码树中。

早期没有设备树只有镜像文件；包含我们上面写的配置信息

设备的信息是针对于特定平台的，如果我们在Linux内核中包含太多设备信息，则Linux内核移植性就会变差。引入设备树之后，设备的信息的描述不在是以代码的形式存在于Linux内核源代码中，这种做法实际上是将设备的信息，从Linux内核中独立出来，单独描述

Linux内核在启动的时候，要求把设备树文件传递给它。它拿到设备树之后，会解析设备树文件，从而识别设备信息。

//@ 后面通常跟设备基地址
fs4412-led@11000c40{
compatible = "fs4412-led";
reg = <0x11000c40 8>;
};

 Linux 内核platform总线上设备与驱动的匹配规则
 <1>设备树中的compatible属性与驱动中指定的of_match_table中的compatible进行匹配
    如果没有匹配成功:
 <2>如果驱动中有id_table,则拿id_table中记录的名字与设备的名字匹配
    如果驱动中没有id_table,则拿驱动的名字与设备的名字（platform_device 结构体中 name 字段）匹配

of 是 "Open Firmware"（开放固件）设备树

设备树后缀三个设备文件

.dtb：二进制文件；给操作系统用的可执行文件

.dts：.c文件；设备信息源文件；给工程师看的

.dtsi：.h文件；设备树的头文件

写设备树步骤

写设备树需要看驱动

1.拷贝设备树

通过当前设备树的头文件找出所有设备树文件；然后拷贝出来到电脑的共享文件夹中；

因为在内核（linux）里面查会有很多设备树文件，不方便看

2.找厂家的GPIO控制器节点

每个GPIO控制器必包含gpio-controller属性

# 在设备树目录下递归搜索 gpio-controller 属性
cd 源码/arch/arm/boot/dts/
grep "gpio-controller" * -nR

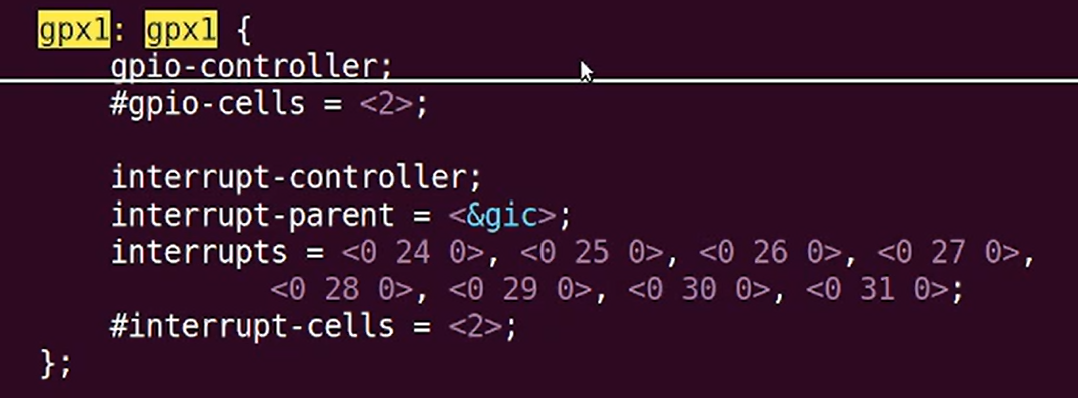

就可以找到GPIO控制器节点，并规定了使用该控制器时，需要提供2个参数

//gpx2:gpx2前面的是标签名：方便其他节点引用;后面的是节点名
gp2: gp2 {
gpio-controller;
//#xxx-cells = <数字>
//含义：xxx 这个信息，需要使用多少个 32-bit 数字（u32）来表示。
#gpio-cells = <2>;

interrupt-controller;
#interrupt-cells = <2>;
};

3.确认参数含义

 实在不知道怎么写在源码/Documentation/devicetree/bindings：有各个设备树的解释

grep "gpio-cells" * -nR | grep "厂家名字"

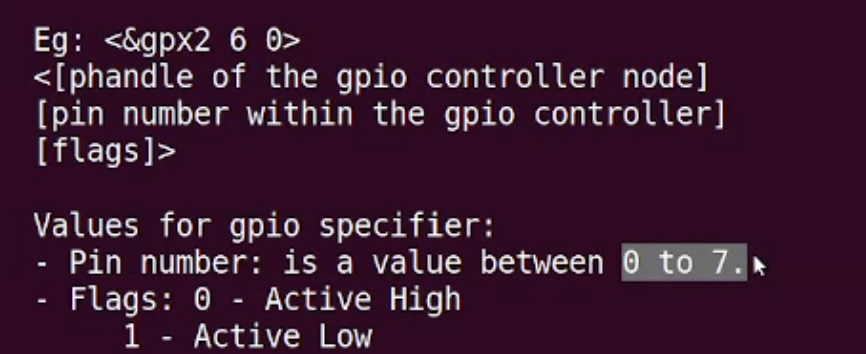

查找到的信息如下

还不知道的话在arch/arm/boot/dts/里面查看这个节点中别人是怎么写的

# 进入设备树目录
cd arch/arm/boot/dts/

# 搜索某个节点或属性的用法（以 GPIO 为例）
grep "gpios =" * -nR | grep "&gpx"

# 或者搜索特定控制器的引用
grep "&gpx2" * -nR

4.根据原理图来确定管脚

知道哪个是GPIO控制节点然后根据自己的设备电路图找到对应的节点

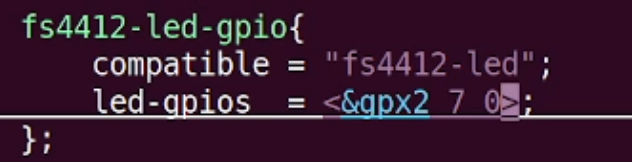

5.引用该节点

在自己的设备树中（linux-3.14/arch/arm/boot/dts）引用该节点

我们创建了多个设备文件；那么驱动怎么操作设备文件获取不同的设备信息

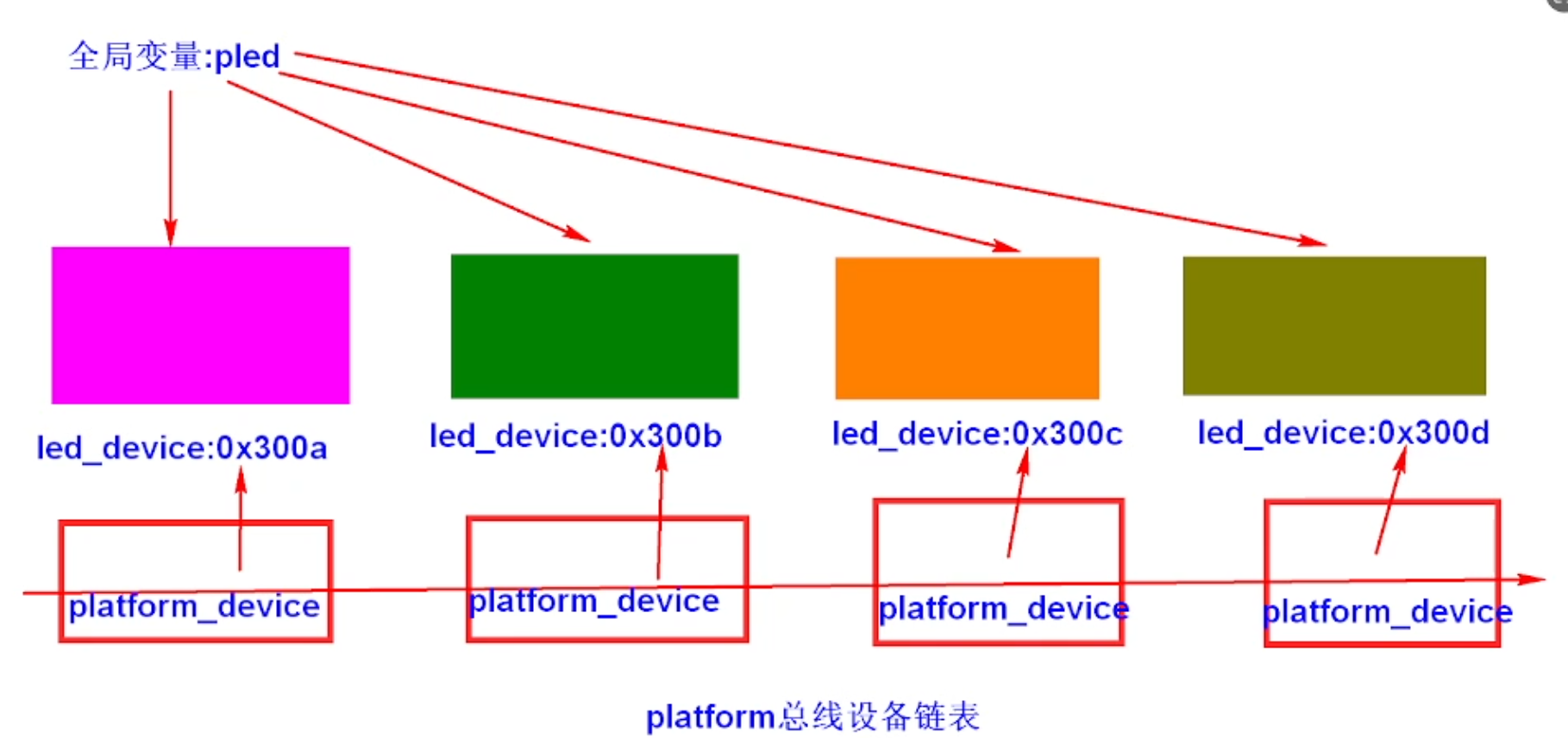

全局的pled只能一次记录一个设备的信息；其他的就丢了；此时用链表

驱动通过led_open函数的inode参数获取次设备号，并用该次设备号在设备信息链表/数组中定位到对应的私有数据结构，从而区分并操作不同的LED设备。

中断（Interrupt）

注意

1.中断打断其他程序的执行，所以中断处理的时候需要尽可能的快，不能在中断处理过程中做耗时很长的事情。

2.中断打断的当前的程序执行，所以在中断处理的时候，需要先保存现场（CPU的状态和CPU内部寄存器的值：压栈保存）在中断处理结束的时候，则恢复现场。

概念

1.中断源：产生中断的源头

2.中断号：是SOC芯片厂家对SOC芯片内部中断源的编号

3.中断处理函数：中断产生之后，需要调用执行的函数

4.中断控制器：控制中断的优先级、中断是否被允许产生

5.内部中断和外部中断：

内部中断：SOC芯片内部控制器产生的中断

外部中断：SOC芯片外部管脚通过电平触发产生的中断

高电平触发、低电平触发、上升沿触发、下降沿触发、双边沿触发

Linux 中断分为三类：

软件中断（内核代码主动触发，用于异步任务处理）、

私有中断（PPI）（仅绑定的特定 CPU 核心接收，如 CPU 本地定时器）

共享中断（SPI）（中断信号可以发给多个 CPU 核心，由系统决定由哪个核心处理。可被多个外设共用，但同一中断号上多个设备需共享一个 ISR，由驱动自己判断谁触发了中断）。

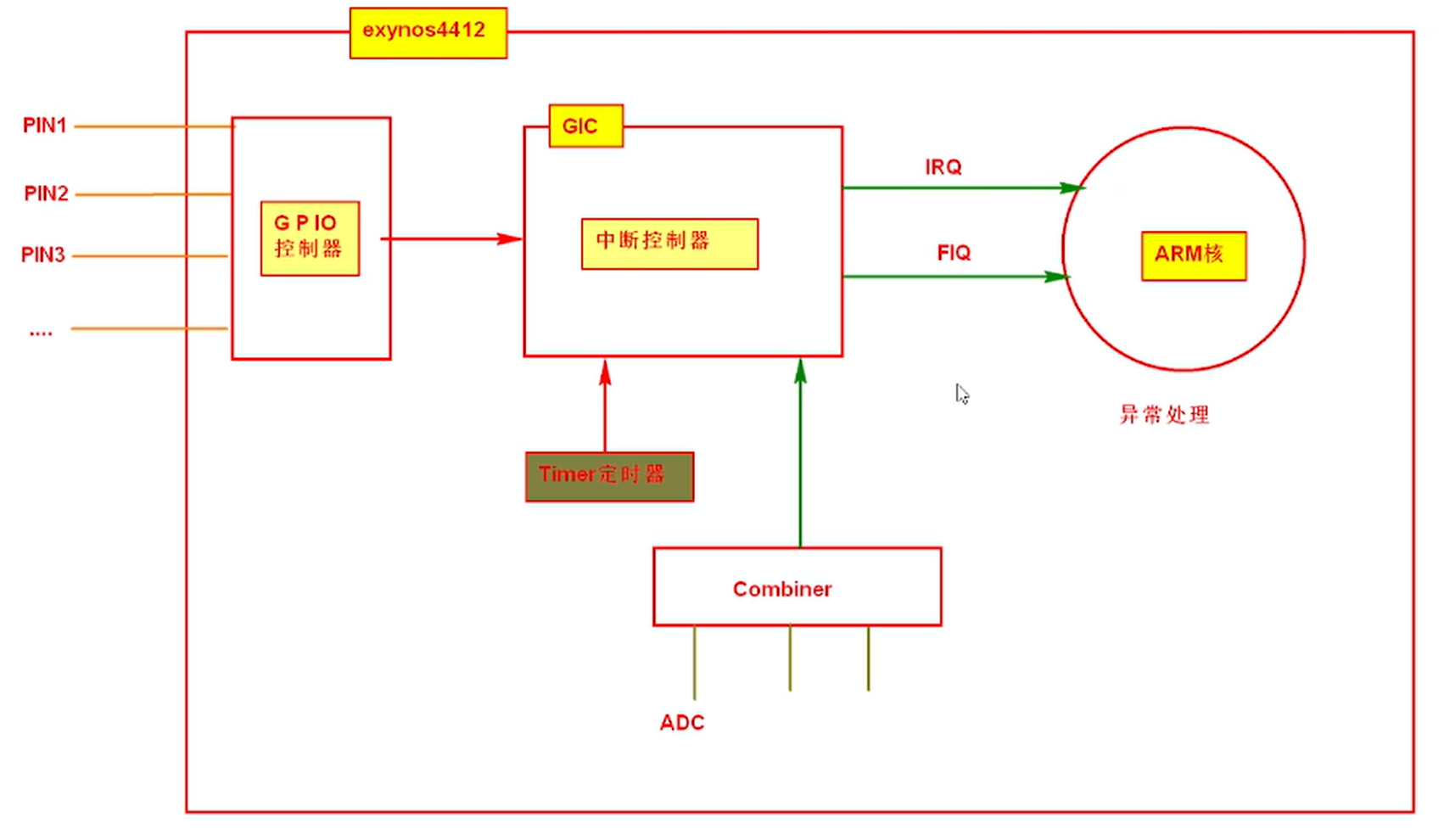

当 GPIO、定时器（Timer）、ADC 等外设模块产生中断信号后，这些信号会先经过各自内部的子中断控制器（如 Combiner）进行初步合并或管理，随后统一汇总到中断控制器（GIC，Generic Interrupt Controller）。GIC 作为中断枢纽，负责对每个中断源进行编号、使能、屏蔽和优先级仲裁，并根据配置将中断请求分类为普通中断（IRQ）或快速中断（FIQ），最终分发给ARM 核心（ARM Core）。ARM 核接收到中断信号后，会立即保存当前程序的执行上下文（现场），然后跳转到异常处理向量表，执行对应的中断服务例程（ISR），处理完后再恢复现场并返回被打断的程序继续执行。

查找设备树

先在自己设备树目录下查找看别人怎么写的

grep "interrupt-parent" * -nR

然后在linux-share/learn-driver/dts自己的设备树下查找；看看芯片厂家怎么写的

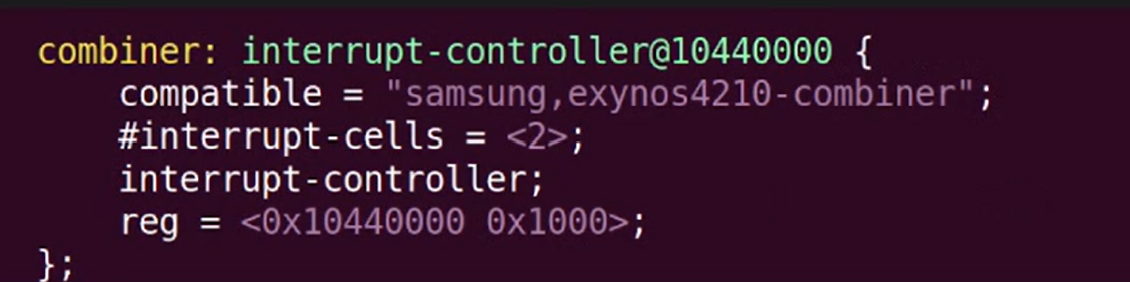

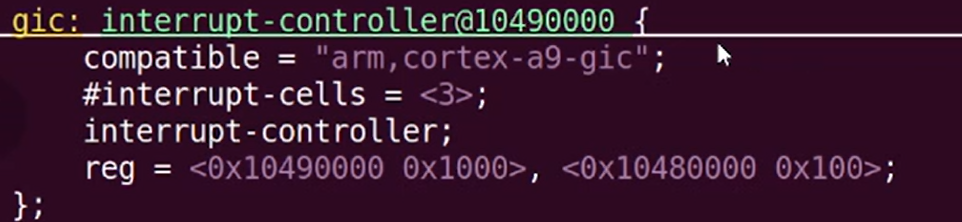

grep "interrupt-controller" * -nR

combiner要看芯片手册支不支持

就近原则：谁直接控制我们中断就写谁；我们选图三

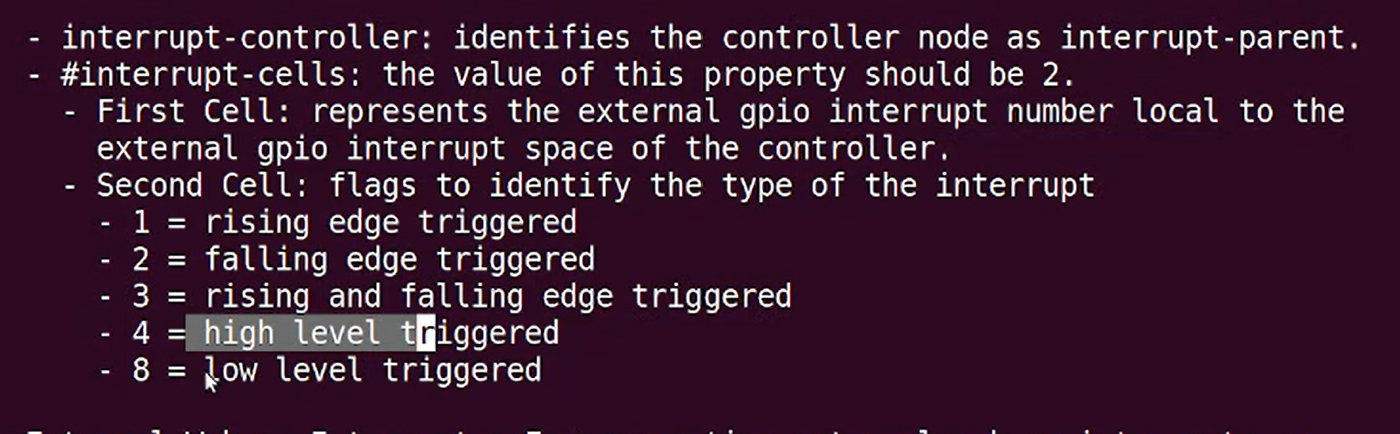

实在不知道怎么找在芯片的参考文档linux-3.14/Documentation/devicetree/bindings中找

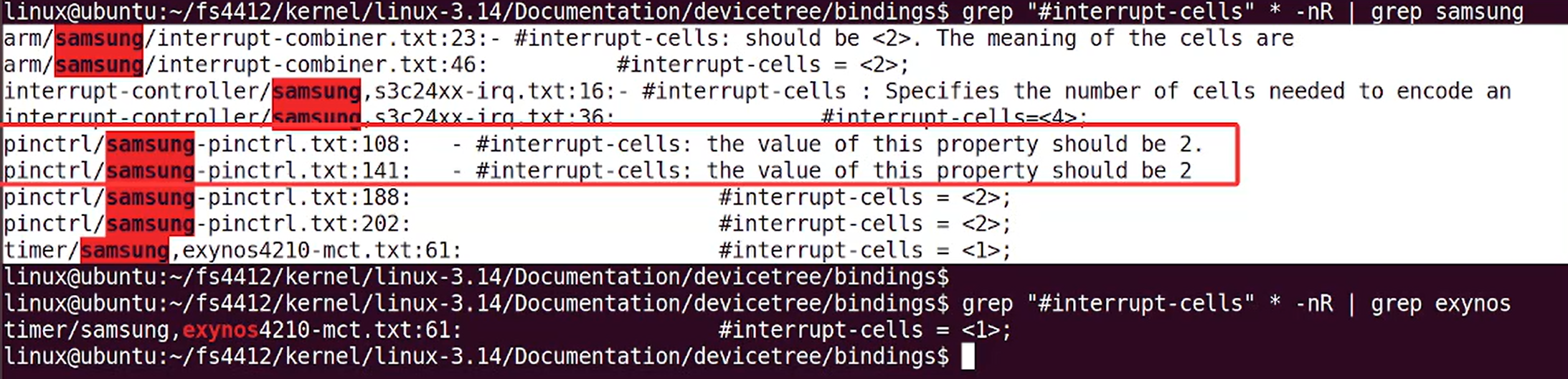

grep "#interrupt-cells" * -nR | grep exynos

先找板子再找厂家；从范围小的找起

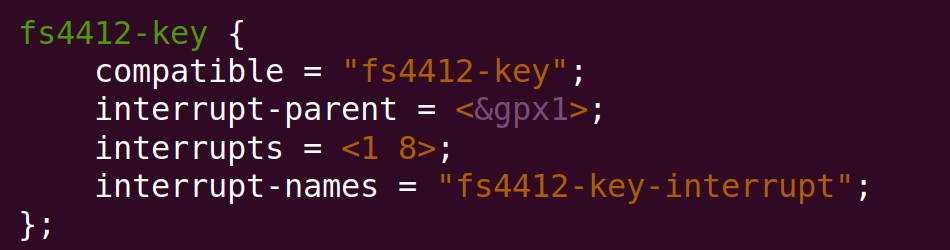

所以写出来的设备树是

写程序

1.先调用platform总线设备结构体；然后注册和注销设备

注册设备还可以用以下代码

/*
* 功能：将 platform_driver 结构体注册到内核平台总线
*module_platform_driver() 是一个宏，它会在预处理阶段自动展开成一段完整的代码
*同时包含了注册（module_init）和注销（module_exit）两部分。
* 等价于在 module_init 中调用 platform_driver_register()
* 并在 module_exit 中调用 platform_driver_unregister()
*/
module_platform_driver(key_driver);

/*
* MODULE_AUTHOR：声明驱动作者信息
* 可通过 modinfo 命令查看
*/
MODULE_AUTHOR("HQYJ");

/*
* MODULE_LICENSE：声明模块许可证（内核强制要求）
*/
MODULE_LICENSE("GPTL");

2.设备树匹配表

/* 设备树匹配表：用于定义该驱动支持哪些硬件设备 */
static const struct of_device_id key_of_match[] = {
{ .compatible = "fs4412-key" },
{ /* Sentinel */ } // 空哨兵，表示表结束
};

/* 将设备树匹配表导出为模块设备表，供内核在加载时识别 */
MODULE_DEVICE_TABLE(of, key_of_match);

在设备树中，你只能看到 compatible = "snps,dw-apb-uart" 这个节点属性；而 MODULE_DEVICE_TABLE() 的产物在设备树中看不到，只能在模块文件（.ko）的元数据中看到

//modinfo 命令用于查看 Linux 内核模块（.ko 文件）的详细信息
modinfo key_driver.ko

3.驱动匹配和分离函数

其中驱动匹配函数需要获取资源

//第一种：获取中断资源
res = platform_get_resource(pdev, IORESOURCE_IRQ, 0);
if(!res) {
printk("Fail to platform_get_resource:IRQ\\n");
return -ENODEV;
}

printk("IRQ number:%d\\n",res->start);
printk("interrupt-name:%s\\n",res->name);
printk("interrupt flags:%#x\\n",(unsigned int)res->flags);

//第二种：自己解析设备树节点获取中断号
irq_number = irq_of_parse_and_map(np,0);
if(!irq_number) {
printk("Fail to irq_of_parse_and_map\\n");
return -ENODEV;
}

printk("irq number:%d\\n",irq_number);

共享中断

多个驱动程序申请的是同一个中断号（多个设备请求的中断是同一个中断的时候）
此时中断产生的时候，操作系统是不区分那个设备产生了中断，操作系统做法是将这个中断号关联
所有中断处理函数全部调用一次，所以此时中断处理函数必须能判别是否是自己的设备产生的中断，如果不是，立即返回，如果是，则做中断处理。

<1>注册中断的时候，需要IRQF_SHARED标志
<2>给中断处理函数传递的参数必须是唯一的，不能是NULL

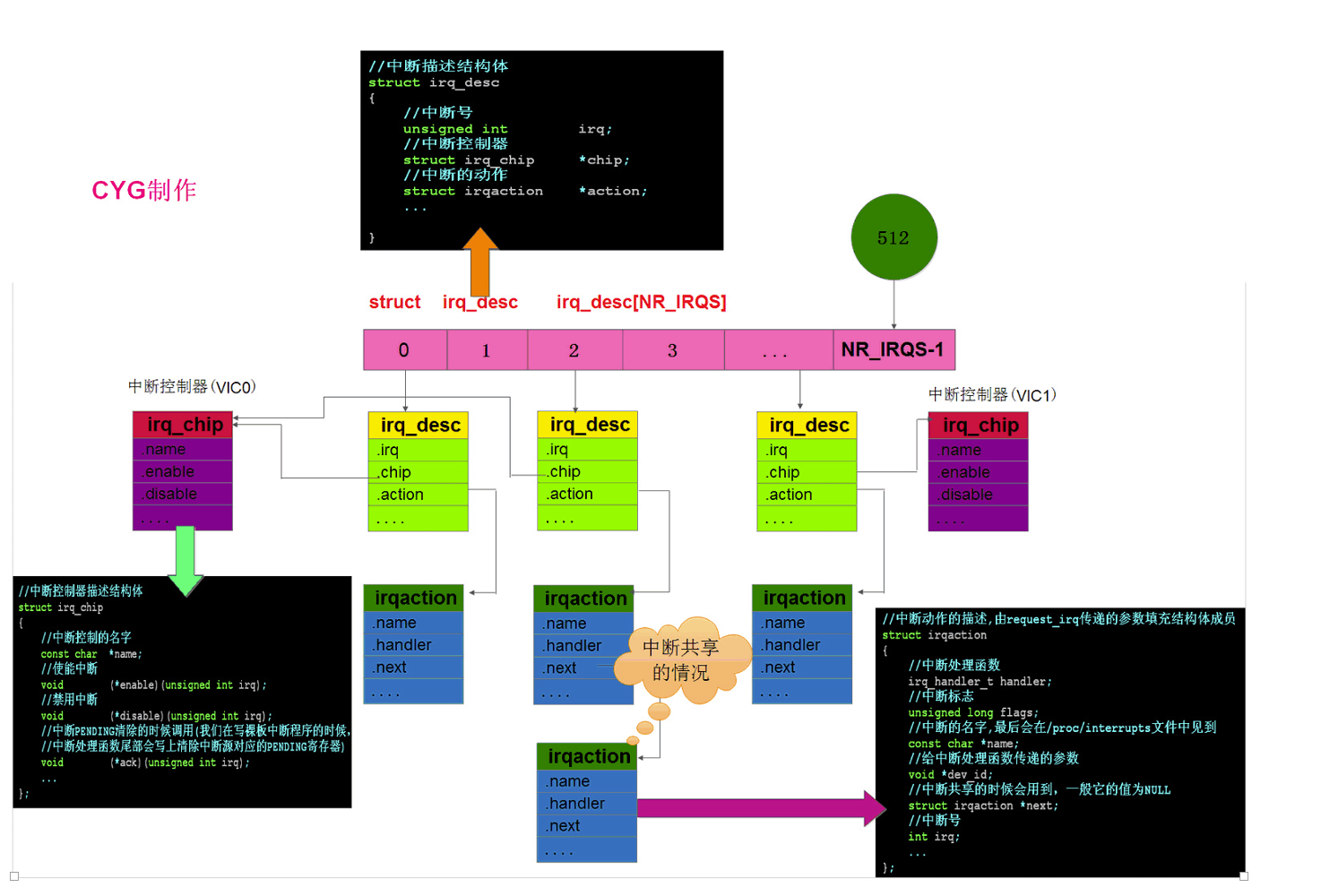

全局的irq_desc数组按中断号（0到NR_IRQS-1）索引，每个irq_desc结构体记录对应中断号、指向特定中断控制器操作函数集（irq_chip，如VIC0/VIC1）的指针，以及一个由irqaction结构体组成的链表。irqaction用于描述具体的中断处理动作，包含处理函数handler、传递给处理函数的参数、中断标志、设备名称，并通过next指针支持多个设备共享同一中断号，当发生中断时，内核会通过该中断号找到对应的irq_desc，进而调用其irq_chip中的控制函数（如enable/disable）并遍历执行action链表上的所有处理函数。

中断上半部和下半部

将中断处理函数中需要做的事情，分成两部分，在不同的函数中完成。

上半部是中断处理函数，在中断上下文中执行，屏蔽中断、不可被打断，负责紧急任务；

下半部在中断使能状态下执行，可被打断，并在中断上下文或进程上下文中运行，负责耗时的剩余工作。

上半部在中断产生时立即执行，在中断上下文中运行且屏蔽中断，只负责紧急、快速的任务（如清中断标志、拷贝硬件数据）；

下半部则在合适的时机（通常上半部结束后触发）执行，不屏蔽中断、可被打断，负责耗时较长或可能需要休眠的剩余工作（如数据处理、协议解析）。

以网卡为例，中断触发后，上半部快速拷贝数据包并触发下半部，下半部随后解析以太网头、IP头、TCP/UDP头及用户数据。这样设计既保证了中断响应的实时性，又避免长时间屏蔽中断导致系统性能下降。

下半部的实现机制

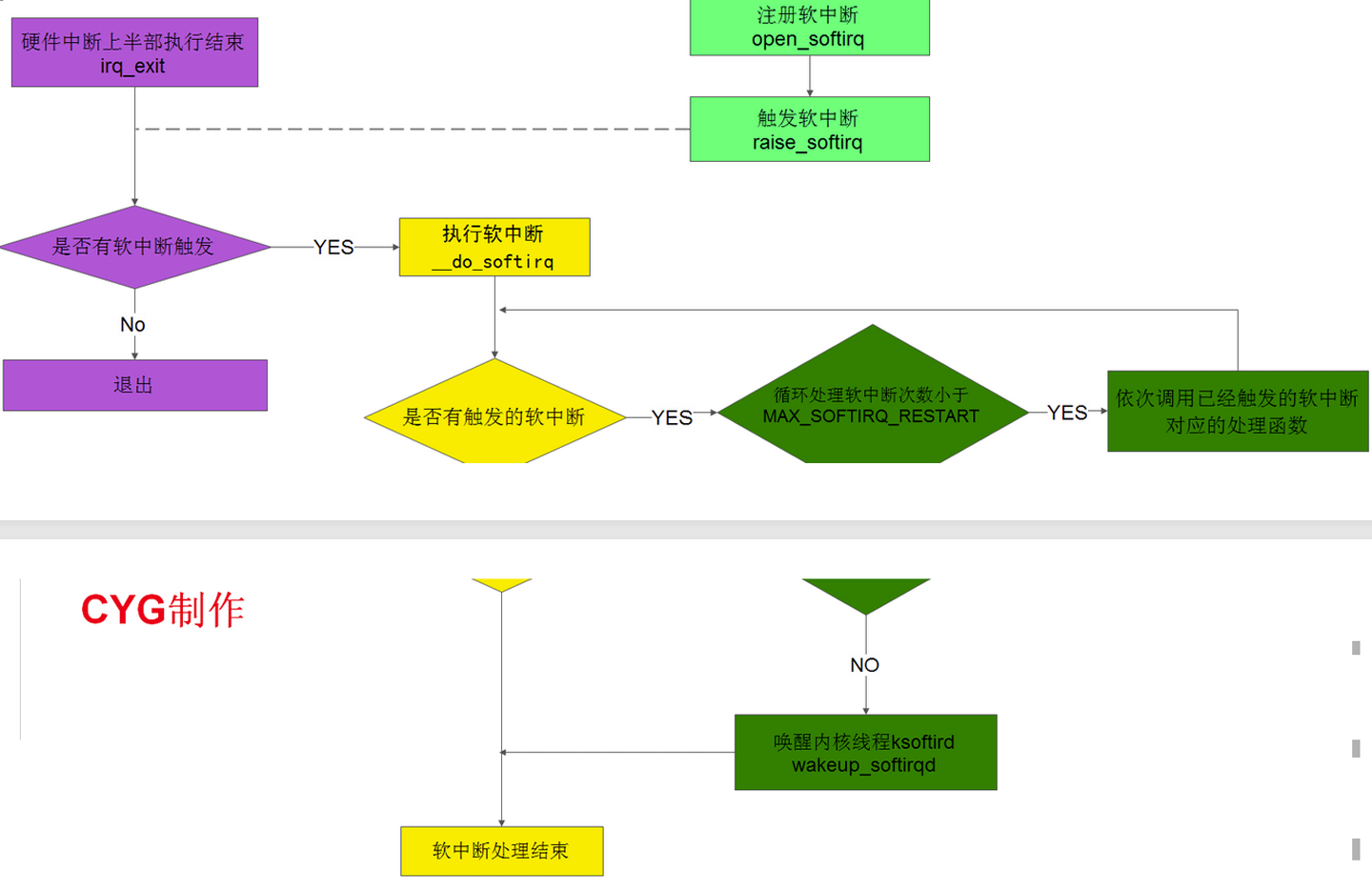

软中断

分析到这里，要告诉大家一个不幸的消息，Linux 内核并没有导出open_softirq、raise_softirq函数的符号，也就说我们无法以动态加载模块的方式使用软中断。如果大家需要使用软中断，可以修改内核代码，导出这两个函数的符号，然后重新编译内核。

查看是否导出

EXPORT_SYMBOL

tasklet

tasklet 是基于软中断实现的。Linux 内核支持的 10 种软中断中，HI_SOFTIRQ 和 TASKLET_SOFTIRQ 就是用来实现 tasklet 的。

软中断不能直接使用，Linux 内核为了方便开发者，在软中断之上封装了 tasklet 接口，使用更简单。所以，除非对性能要求特别高，否则都应使用 tasklet。

work queue

工作队列（work queue）是另一种将工作推后执行的形式，它把工作交由一个内核线程去执行，在进程上下文运行，但不能访问用户空间。其最大特点是允许重新调度甚至睡眠。

选择工作队列还是软中断/tasklet，可遵循以下规则：

另外，如果需要用一个可以重新调度的实体来执行下半部，应使用工作队列。它是唯一能在进程上下文运行的下半部机制，也只有它可以睡眠。这在需要获取大量内存、获取信号量、执行阻塞式I/O操作时非常有用。

Input子系统

Input 子系统用于管理各类输入设备（如按键、触摸屏、鼠标等），负责对外部事件的感知与上报。它将硬件层产生的原始输入事件，经过内核驱动和核心层处理后，通过统一的接口（如 /dev/input/eventX）提供给用户空间应用程序使用。

事件处理 handler 驱动模块

evdev ： 通用输入事件接口， 将不同设备的输入 ( 如键盘、 鼠标、 触摸屏 ) 转换为统一的事件格式。 用户 可以通过设备文件 /dev/eventX 或 /dev/input/eventX 读取事件。 evdev 次设设备号范围： 64-95 和 256-1024 ， 如果设备数量不超过 32 ， 使用静态保留区范围 64-95 ， 如 果超过 32 个， 则在 256-1024 之间动态分配。次设备号不一定，但主设备号是一定的

mousedev ： 一个早期的鼠标事件接口， 支持 PS/2 接口的鼠标， 现在鼠标基本上都是 USB 或蓝牙接口 的， 他们使用了 HID 接口， HID 后文会单独介绍。

joydev ： 专为游戏手柄、 摇杆设计， 处理多轴、 按键事件， 生成 /dev/input/jsX 设备节点。 提供标准游 戏设备接口， 支持校准和力反馈功能， 方便游戏或输入工具直接访问。

input_leds ： 管理输入设备的 LED 状态 （ 如键盘的 Caps Lock 、 Num Lock ）通过 sysfs （ 如 /sys/class/leds ） 或 ioctl 控制 LED 开关， 是硬件驱动与用户空间控制的中继。

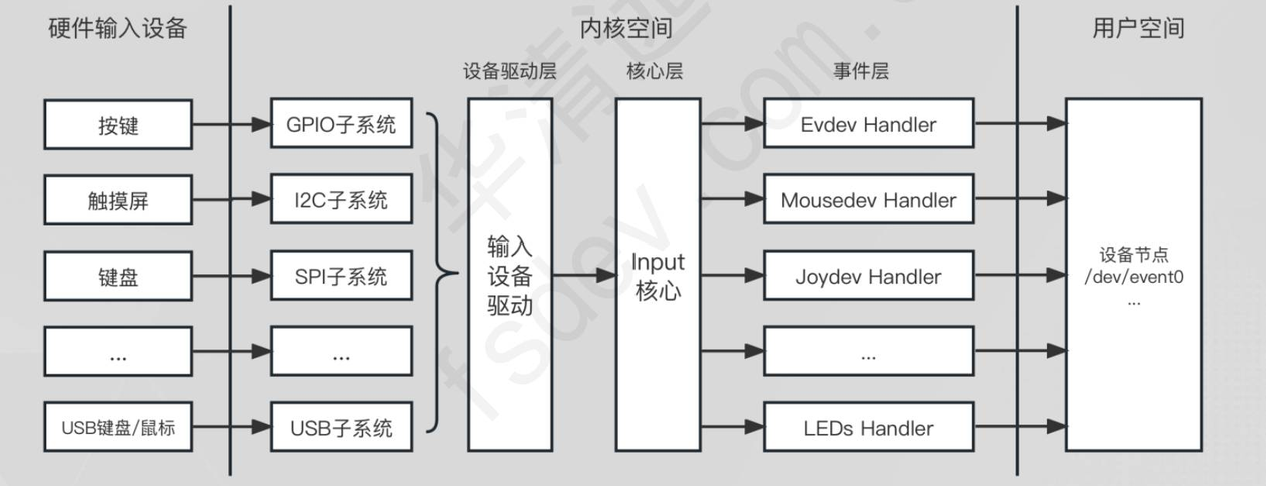

Input 子系统框架

input_dev ：硬件驱动层， 代表一个 input 设备。

input_handler ： 事件处理层， 代表一个事件处理器。

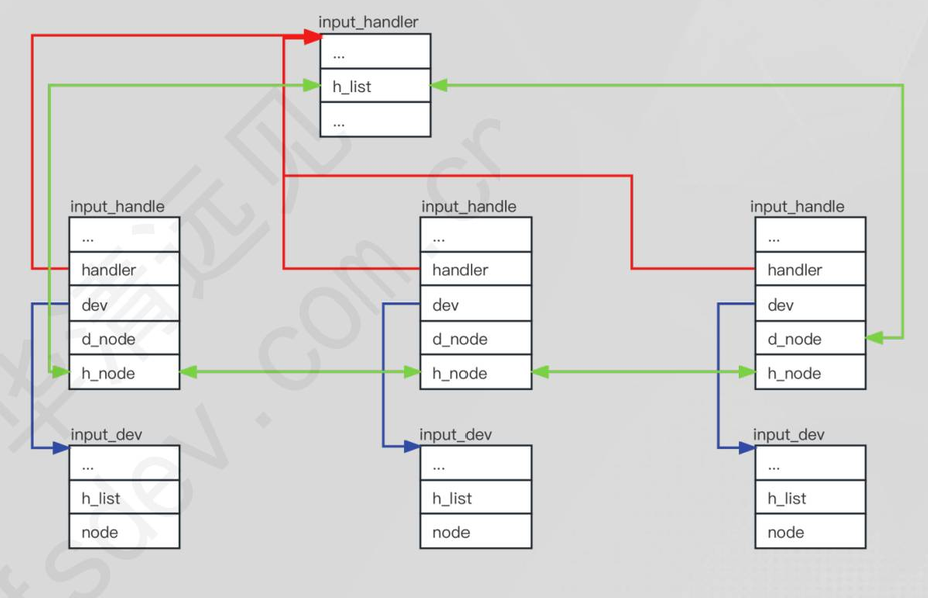

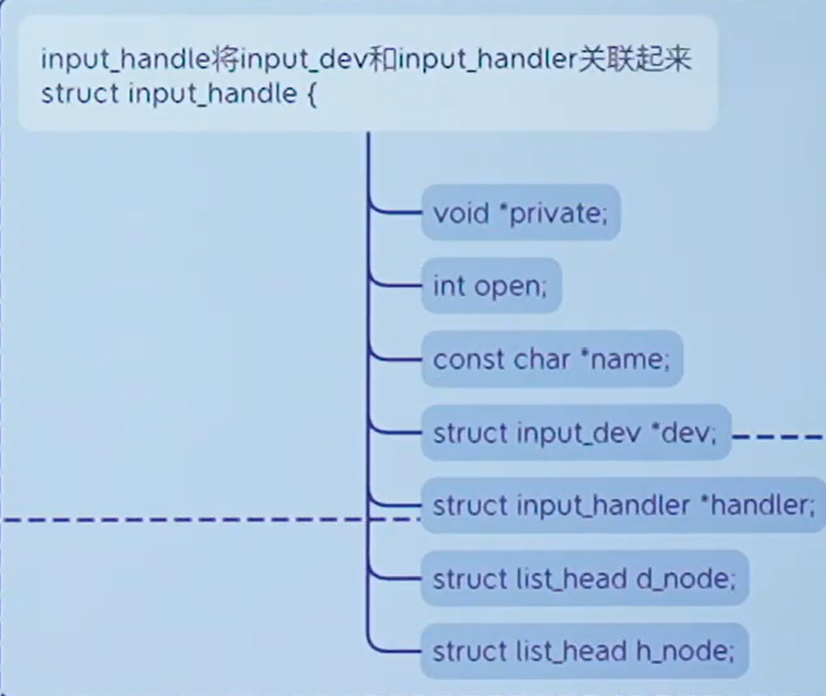

input_handle ： 核心层， 代表一个配对的 input 设备与 input 事件处理器。

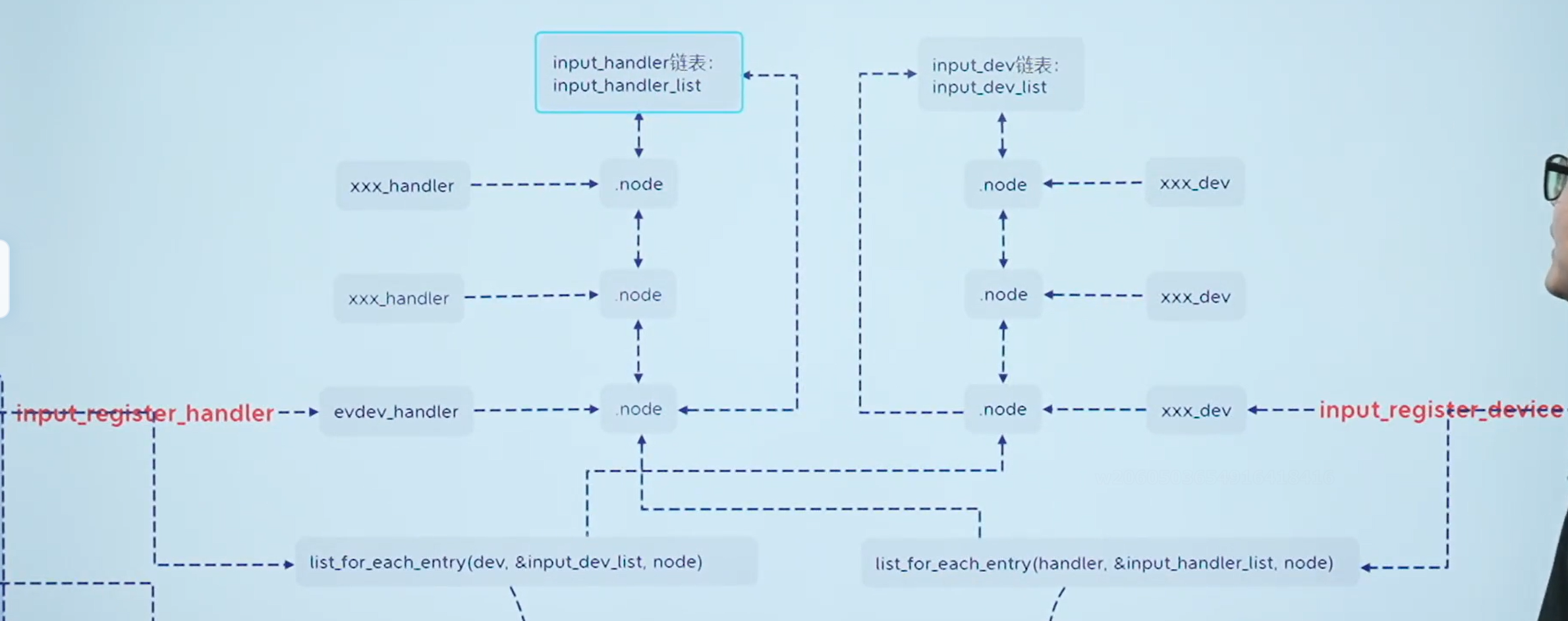

设备匹配流程

Linux 内核中维护了一个名为 input_handler_list 的链表， 每个 input_handler 都会被注册到这个链表 上， 而链表是通过类型为 list_head 的成员 node 串联起来的。

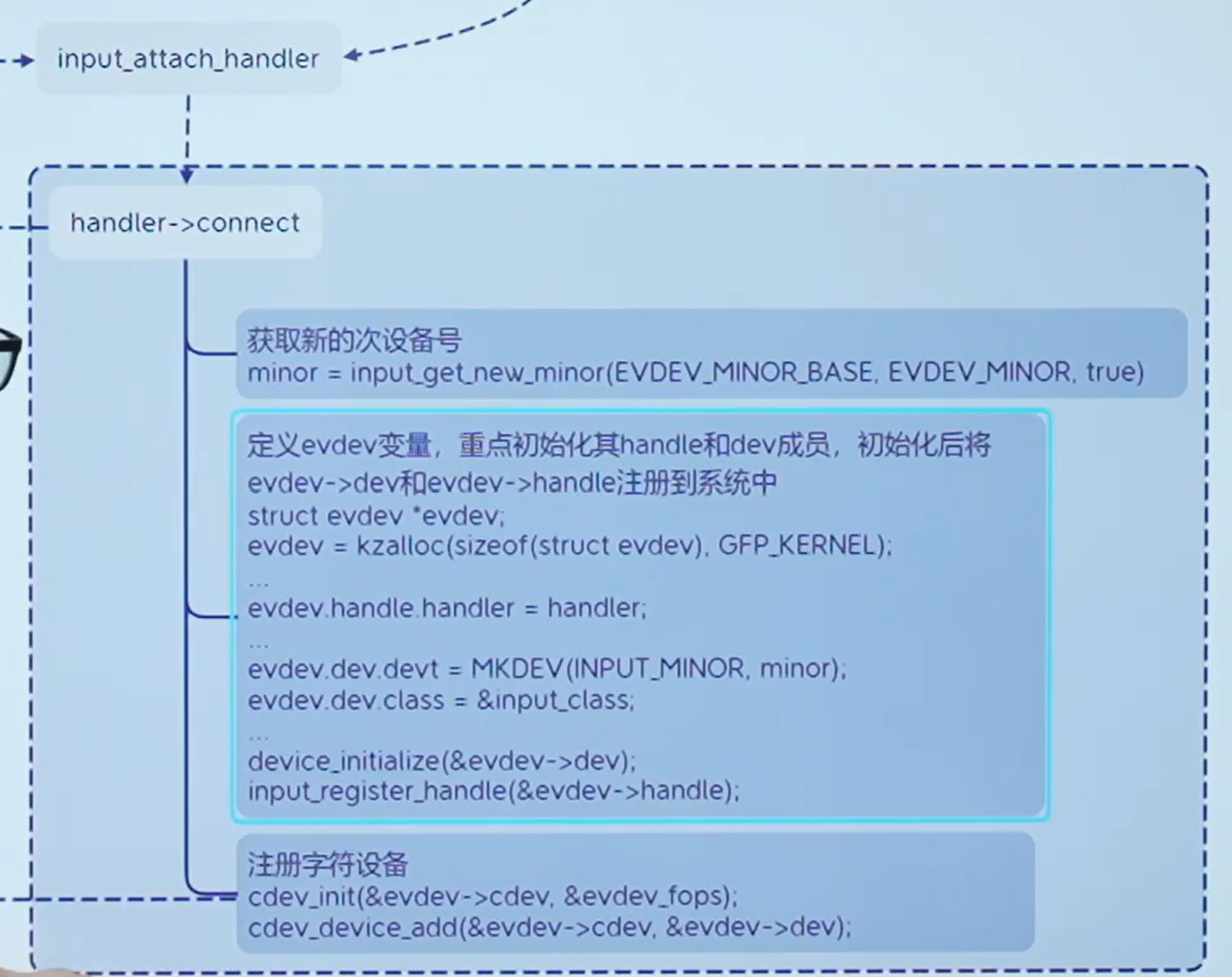

匹配成功后

输入设备结构体

struct input_dev {
unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)]; // 设备属性
unsigned long evbit[BITS_TO_LONGS(EV_CNT)]; // 事件类型表
unsigned long keybit[BITS_TO_LONGS(KEY_CNT)]; // 按键事件码表
unsigned long relbit[BITS_TO_LONGS(REL_CNT)]; // 相对坐标事件码表
unsigned long absbit[BITS_TO_LONGS(ABS_CNT)]; // 绝对坐标事件码表
unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)]; // 混杂事件码表
unsigned long ledbit[BITS_TO_LONGS(LED_CNT)]; // led灯事件码表
unsigned long sndbit[BITS_TO_LONGS(SND_CNT)]; // 声音事件码表
unsigned long ffbit[BITS_TO_LONGS(FF_CNT)]; // 力反馈事件码表
unsigned long swbit[BITS_TO_LONGS(SW_CNT)]; // 开关事件码表
}

在注册 input_dev前需要初始化一些必要的数据包括 input_dev的evbit 、keybit 、absbit 和relbit等几个重要成员，evbit代表当前设备支持哪些事件类型， 其他几个表示当前设备支持那些事件码。 比如一个按键驱动需要初始化 evbit 和 keybit ，evbit 的 EV_KEY 位要置位,keybit 的键值位要置位。

使用 set_bit 这个函数进行操作：

void set_bit(unsigned int nr, volatile unsigned long *p);

//示例：
set_bit(EV_KEY, input_dev->evbit); // 支持按键事件
set_bit(KEY_1, input_dev->keybit); // 支持数字1键
set_bit(KEY_2, input_dev->keybit); // 支持数字2键

input能支持哪些类型事件

struct input_event {
__kernel_ulong_t __sec; // 上报时间秒
__kernel_ulong_t __usec; // 上报时间微秒
__u16 type; // 上报事件类型
__u16 code; // 上报事件编码
__s32 value; // 上报事件值
}

Input 子系统常用接口

/* 手动分配 input_dev 结构体 */
struct input_dev *input_allocate_device(void);

/* 释放 input_dev 结构体 */
void input_free_device(struct input_dev *dev);

/* 自动管理 input_dev 结构体，当 dev 被释放时 input_dev 结构体自动释放 */
struct input_dev *devm_input_allocate_device(struct device *dev);

/* 注册 input_dev 到系统中的 input 核心层 */
int input_register_device(struct input_dev *dev);

/* 在 input 核心层注销 input_dev */
void input_unregister_device(struct input_dev *dev);

具体的事件还需要下面的函数

/* 上报一个按键事件 */
void input_report_key(struct input_dev *dev, unsigned int code, int value);

/* 上报一个相对坐标事件 */
void input_report_rel(struct input_dev *dev, unsigned int code, int value);

/* 上报一个绝对坐标事件 */
void input_report_abs(struct input_dev *dev, unsigned int code, int value);

/* 标记一组输入事件的结束 */
void input_sync(struct input_dev *dev);

/* 上报触摸点信息 */
void input_mt_slot(struct input_dev *dev, int slot);

/* 添加新触摸点 */
bool input_mt_report_slot_state(struct input_dev *dev, unsigned int tool_type, bool active);

/* 同步触摸事件 */
void input_mt_sync(struct input_dev *dev);

在中断章节里我们已经讲解了按键驱动的编写，这里只需要在其基础上增加输入设备相关代码即可，调整部分包括：

1、定义input_dev结构体
2、probe函数中的修改
通过input_allocate_device为input_dev分配内存并初始化；
设置input_dev的evbit成员和keybit的成员；
通过input_register_device将input_dev注册到系统中；
3、remove函数的修改
通过input_unregister_device将input_dev从系统中注销；
通过input_free_device将input_dev释放掉；
4、中断处理函数的修改
判断具体按键，通过input_report_key将按键事件提交给上层，一次按键需要同步两个事件包括按下和抬起；
调用input_sync同步事件；

引入 input 子系统，让你的按键从"内核调试工具"升级为"系统标准输入设备"！

• 之前：按键只有内核开发者能看见（看 dmesg）

• 之后：按键所有人都能用（应用程序 + 系统服务 + GUI）

加载驱动 (insmod)
↓
module_init → key_driver_init()
↓
platform_driver_register(&key_driver) // 向平台总线注册驱动
↓
平台总线根据 of_match_table 匹配设备树节点
↓
匹配成功 → key_probe() 被调用
↓
1. 分配 key_data 结构体（存储 irq 和 input 指针）
2. 获取中断资源（中断号、触发方式）
3. 分配 input 设备（为应用层提供接口）
4. 设置 input 设备（设备名、支持事件类型、支持按键）
5. 注册 input 设备（生成 /dev/input/eventX）
6. 保存 key_data 到 platform（方便 remove 时使用）
7. 注册中断（绑定中断号和中断处理函数）
↓
驱动加载完成，等待按键中断
↓
按下 K2/K3 → 触发硬件中断
↓
CPU 跳转到 key_interrupt() 执行（中断上下文）
↓
1. input_report_key(…, KEY_2, 1) → 上报按下事件
2. input_sync() → 同步事件到应用层
3. msleep(20) → 防抖延时
4. input_report_key(…, KEY_2, 0) → 上报释放事件
5. input_sync() → 再次同步
6. printk 打印日志
↓
返回 IRQ_HANDLED（告诉内核中断已处理）
↓
应用层通过 read("/dev/input/eventX") 收到按键事件
↓
卸载驱动 (rmmod)
↓
module_exit → key_driver_exit()
↓
platform_driver_unregister()
↓
key_remove() 被调用
↓
1. 获取 key_data 结构体
2. input_unregister_device() → 注销 input 设备
↓
驱动卸载完成
