前言

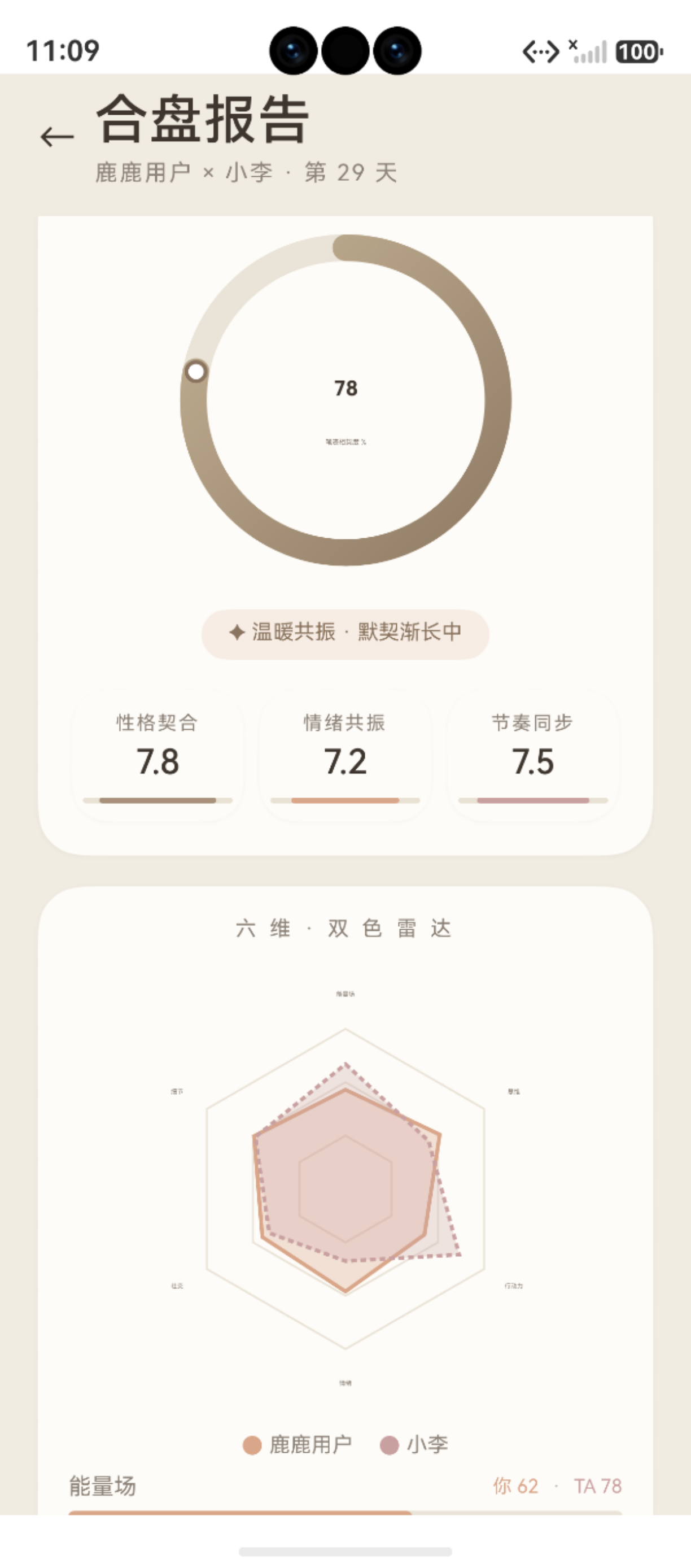

图：49 匹配度圆环：MatchRing 环形进度图绘制 运行效果截图（HarmonyOS NEXT）

环形进度图是一种简洁直观的数据可视化形式。在"鹿鹿·笔迹心理分析"App 的双人合盘页面中，MatchRing 组件以百分比圆环展示两人的匹配程度，配合品牌色渐变和端点圆点装饰，让匹配度一目了然。

本文以 [MatchRing.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/MatchRing.ets) 为例，详细解析 Canvas 环形进度图的绘制。

鸿蒙官方·Canvas arc API：developer.huawei.com 项目源码：[MatchRing.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/MatchRing.ets)

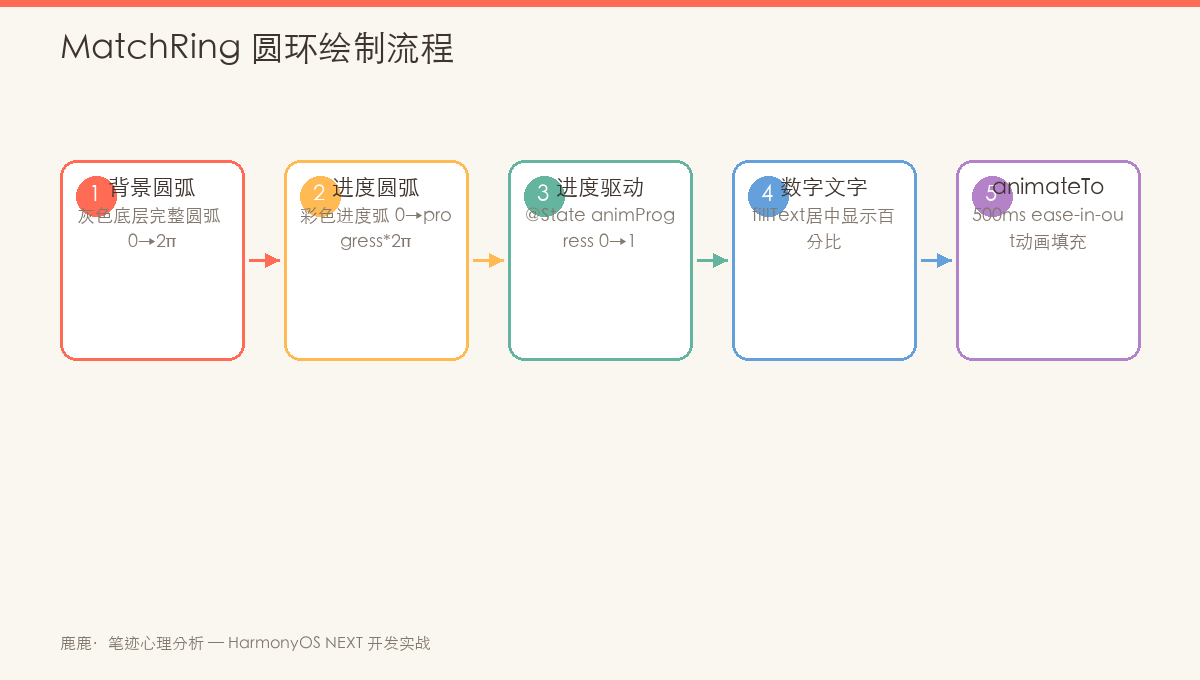

图：MatchRing 环形进度图绘制——底层灰色轨道 + 渐变进度弧 + 端点圆点

#mermaid-svg-BOdXgUGXivf8yQha{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-BOdXgUGXivf8yQha .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-BOdXgUGXivf8yQha .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-BOdXgUGXivf8yQha .error-icon{fill:#552222;}#mermaid-svg-BOdXgUGXivf8yQha .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-BOdXgUGXivf8yQha .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-BOdXgUGXivf8yQha .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-BOdXgUGXivf8yQha .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-BOdXgUGXivf8yQha .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-BOdXgUGXivf8yQha .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-BOdXgUGXivf8yQha .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-BOdXgUGXivf8yQha .marker{fill:#333333;stroke:#333333;}#mermaid-svg-BOdXgUGXivf8yQha .marker.cross{stroke:#333333;}#mermaid-svg-BOdXgUGXivf8yQha svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-BOdXgUGXivf8yQha p{margin:0;}#mermaid-svg-BOdXgUGXivf8yQha .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-BOdXgUGXivf8yQha .cluster-label text{fill:#333;}#mermaid-svg-BOdXgUGXivf8yQha .cluster-label span{color:#333;}#mermaid-svg-BOdXgUGXivf8yQha .cluster-label span p{background-color:transparent;}#mermaid-svg-BOdXgUGXivf8yQha .label text,#mermaid-svg-BOdXgUGXivf8yQha span{fill:#333;color:#333;}#mermaid-svg-BOdXgUGXivf8yQha .node rect,#mermaid-svg-BOdXgUGXivf8yQha .node circle,#mermaid-svg-BOdXgUGXivf8yQha .node ellipse,#mermaid-svg-BOdXgUGXivf8yQha .node polygon,#mermaid-svg-BOdXgUGXivf8yQha .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-BOdXgUGXivf8yQha .rough-node .label text,#mermaid-svg-BOdXgUGXivf8yQha .node .label text,#mermaid-svg-BOdXgUGXivf8yQha .image-shape .label,#mermaid-svg-BOdXgUGXivf8yQha .icon-shape .label{text-anchor:middle;}#mermaid-svg-BOdXgUGXivf8yQha .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-BOdXgUGXivf8yQha .rough-node .label,#mermaid-svg-BOdXgUGXivf8yQha .node .label,#mermaid-svg-BOdXgUGXivf8yQha .image-shape .label,#mermaid-svg-BOdXgUGXivf8yQha .icon-shape .label{text-align:center;}#mermaid-svg-BOdXgUGXivf8yQha .node.clickable{cursor:pointer;}#mermaid-svg-BOdXgUGXivf8yQha .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-BOdXgUGXivf8yQha .arrowheadPath{fill:#333333;}#mermaid-svg-BOdXgUGXivf8yQha .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-BOdXgUGXivf8yQha .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-BOdXgUGXivf8yQha .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BOdXgUGXivf8yQha .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-BOdXgUGXivf8yQha .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BOdXgUGXivf8yQha .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-BOdXgUGXivf8yQha .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-BOdXgUGXivf8yQha .cluster text{fill:#333;}#mermaid-svg-BOdXgUGXivf8yQha .cluster span{color:#333;}#mermaid-svg-BOdXgUGXivf8yQha div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-BOdXgUGXivf8yQha .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-BOdXgUGXivf8yQha rect.text{fill:none;stroke-width:0;}#mermaid-svg-BOdXgUGXivf8yQha .icon-shape,#mermaid-svg-BOdXgUGXivf8yQha .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BOdXgUGXivf8yQha .icon-shape p,#mermaid-svg-BOdXgUGXivf8yQha .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-BOdXgUGXivf8yQha .icon-shape .label rect,#mermaid-svg-BOdXgUGXivf8yQha .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BOdXgUGXivf8yQha .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-BOdXgUGXivf8yQha .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-BOdXgUGXivf8yQha :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

matchScore 0-100

底层轨道灰色完整圆弧

计算进度角度score / 100 × 2π

渐变进度弧createLinearGradient + arc

端点装饰arc 小圆点

中心文字百分比数值

入场动画drawProgress 0→1

一、组件结构

1.1 接口定义

@Component
export struct MatchRing {
@Prop matchValue: number = 78 // 匹配度 0-100
@Prop ringSize: number = 200 // 画布尺寸
@Prop label: string = '匹配度' // 中心标签

private context: CanvasRenderingContext2D

@State @Watch('onDrawProgressChange') drawProgress: number = 0
}

1.2 最终效果

┌───────────────────────┐
│ ╭──────────╮ │
│ ╱ ╭──────╮ ╲ │
│ │ │ 78% │ │ │
│ ╲ ╰──────╯ ╱ │
│ ╰────●─────╯ │ ← 渐变弧 + 端点圆点
│ 匹配度 % │
└───────────────────────┘

二、背景轨道

2.1 完整圆环

// MatchRing.ets — 背景轨道绘制
const W = this.ringSize // 200
const cx = W / 2 // 100
const cy = W / 2 // 100
const radius = W * 0.4 // 80（画布的 40%）
const lineW = 14 // 环宽度

// 背景轨道（整圆，浅色描边）
ctx.beginPath()
ctx.arc(cx, cy, radius, 0, Math.PI * 2) // 从 0 到 2π 整圆
ctx.strokeStyle = AppColors.LINE // #E5D5BC
ctx.lineWidth = lineW
ctx.stroke()

2.2 尺寸参数

三、渐变进度弧

3.1 弧线绘制

// 起始角度：-π/2（12点钟方向）
const start = –Math.PI / 2

// 结束角度：起始角度 + 匹配度对应的弧度
const end = start + (Math.PI * 2 * this.matchValue / 100) * this.drawProgress

// 创建渐变
const grad = ctx.createLinearGradient(0, 0, W, W) // 从左上到右下
grad.addColorStop(0, AppColors.PRIMARY_LIGHT) // 浅棕色
grad.addColorStop(1, AppColors.PRIMARY_DEEP) // 深棕色

// 绘制进度弧
ctx.beginPath()
ctx.arc(cx, cy, radius, start, end)
ctx.strokeStyle = grad
ctx.lineWidth = lineW
ctx.lineCap = 'round' // 圆头端点
ctx.stroke()

3.2 角度计算

// 匹配度 78% → 弧角度 = 2π × 78/100 ≈ 4.9 rad
// 整圆 2π = 360°
// 1% = 3.6°

// 起始点：-π/2（12 点钟）
// 终点：-π/2 + 2π × matchValue/100

matchValue | 弧角度 | 显示效果
0% | 0 | 只有起点圆点
25% | π/2 | 右下四分之一
50% | π | 下半圆
78% | 4.9 | 接近完整，留小缺口
100% | 2π | 闭合整圆

3.3 lineCap = ‘round’

lineCap 控制线端点的形状：

butt ──────── (默认) 平头端点，长度精确
round ●───────● 圆头端点，端点向外延伸半个线宽
square █───────█ 方头端点，端点向外延伸半个线宽

在环形进度图中使用 'round' 带来两个视觉效果：

四、端点装饰圆点

4.1 圆点绘制

// 仅当进度 >= 50% 时显示端点圆点（避免过早出现）
if (this.drawProgress >= 0.5) {
// 计算弧终点坐标
const cosEnd = Math.cos(end)
const sinEnd = Math.sin(end)
const dotRadius = 5

// 终点坐标 = 圆心 + 半径 × 方向
const dx = cx + radius * cosEnd
const dy = cy + radius * sinEnd

// 绘制白色填充圆点 + 深色边框
ctx.beginPath()
ctx.arc(dx, dy, dotRadius, 0, Math.PI * 2)
ctx.fillStyle = '#ffffff' // 白色填充
ctx.fill()

ctx.strokeStyle = AppColors.PRIMARY_DEEP // 深色边框
ctx.lineWidth = 2
ctx.stroke()
}

4.2 圆点位置计算

终点在弧的结束位置，坐标公式：
dx = cx + radius × cos(end)
dy = cy + radius × sin(end)

例如匹配度 78% 时（end ≈ -π/2 + 4.9）：
角度接近 4.9 rad ≈ 281°
终点在左下方

五、中心文本

5.1 匹配度数字

// 匹配度数值（大字，加粗）
ctx.fillStyle = AppColors.TEXT
ctx.font = 'bold 36px HarmonyOS Sans SC'
ctx.textAlign = 'center'
ctx.textBaseline = 'middle'
ctx.fillText(`${this.matchValue}`, cx, cy – 6) // 略微上移

5.2 副标题

// 百分比标签（小字）
ctx.fillStyle = AppColors.TEXT_2
ctx.font = '12px HarmonyOS Sans SC'
ctx.fillText(`${this.label} %`, cx, cy + 22) // 在数字下方

文字布局示意：

┌──────┐
│ 78 │ ← bold 36px（中心，偏上 6px）
│匹配度%│ ← 12px（中心，偏下 22px）
└──────┘

六、颜色系统

6.1 渐变颜色

// 渐变从左上角到右下角
const grad = ctx.createLinearGradient(0, 0, W, W)
grad.addColorStop(0, AppColors.PRIMARY_LIGHT) // #C9B09E
grad.addColorStop(1, AppColors.PRIMARY_DEEP) // #8A7A6A

6.2 动态颜色（扩展方案）

可以根据匹配度高低改变渐变颜色：

function getRingGradient(ctx: CanvasRenderingContext2D, value: number, W: number): CanvasGradient {
const grad = ctx.createLinearGradient(0, 0, W, W)
if (value >= 80) {
// 高匹配度 → 暖色
grad.addColorStop(0, '#F4D5C5')
grad.addColorStop(1, '#D9A689')
} else if (value >= 60) {
// 中等匹配度 → 品牌色（当前方案）
grad.addColorStop(0, AppColors.PRIMARY_LIGHT)
grad.addColorStop(1, AppColors.PRIMARY_DEEP)
} else {
// 低匹配度 → 冷色
grad.addColorStop(0, '#C5D4E4')
grad.addColorStop(1, '#5B7FB6')
}
return grad
}

七、动画实现

7.1 展开动画

aboutToAppear(): void {
// 从 12 点方向顺时针展开进度弧
animateTo({
duration: AppAnimations.RING_DRAW_DURATION, // 1200ms
curve: AppAnimations.CURVE_SMOOTH
}, () => {
this.drawProgress = 1
})
}

onDrawProgressChange(): void {
this.draw()
}

7.2 动画三个阶段

阶段 1 (0-50%)： 进度弧从 12 点方向开始顺时针展开
端点圆点隐藏（drawProgress < 0.5）

阶段 2 (50-99%)： 进度弧继续展开
端点圆点开始显示（drawProgress >= 0.5）

阶段 3 (100%)： 进度弧到位
圆点 + 文字 + 渐变弧完整呈现

八、完整绘制流程

8.1 绘制顺序

① clearRect(0, 0, W, W) 清除画布
② 背景轨道（整圆 arc） → 底层灰色圆环
③ 渐变进度弧（部分 arc） → 上层彩色弧
④ 端点装饰圆点（arc + fill） → 弧终点的白色圆点
⑤ 中心数字（fillText） → 匹配度数值
⑥ 副标题（fillText） → "匹配度 %"

8.2 在 DuetReportPage 中的使用

// DuetReportPage.ets — 展示双方匹配度
MatchRing({
matchValue: this.matchScore, // 从数据库计算
ringSize: 200,
label: '匹配度'
})

九、MatchRing 参数调整

9.1 尺寸比例

// 不同场景下的 ringSize
const sizes = {
default: 200, // DuetReportPage 标准展示
compact: 140, // 紧凑卡片
large: 260 // 分享海报中心
}

9.2 线宽建议

// 圆环线宽与尺寸的比例建议
const recommendedLineWidth = Math.round(this.ringSize * 0.07)
// ringSize=200 → lineW=14 ✅
// ringSize=140 → lineW=10 ✅
// ringSize=260 → lineW=18 ✅

十、与其他环形进度方案的对比

总结

本文完整解析了 MatchRing 环形进度图的绘制：

下一篇文章将介绍 Canvas 动画与绘制进度驱动——总结三个图表组件中的 @Watch + animateTo 动画模式。

如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！

参考资源：

• Canvas arc API
• Canvas createLinearGradient
• lineCap 端点样式
• [MatchRing 组件源码](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/MatchRing.ets)
• [DuetReportPage 合盘页源码](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/pages/DuetReportPage.ets)
• [AppColors 颜色常量](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/theme/AppColors.ets)
• [AppAnimations 动画常量](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/theme/AppAnimations.ets)
• HarmonyOS 开发文档
